Märke	Einhell
Modell	DWS 90
Produkttyp	Luftkompressor med tryckluftsverktygssats
Maximalt arbetstryck	6 bar
Luftflöde (verktygsförbrukning)	170 l/min
Fyllnadskapacitet	250 l/min
Motoreffekt	2,2 kW
Verktygets rotationshastighet	20000 min⁻¹
Rekommenderad slangdiameter	9 mm
Erforderlig luftkvalitet	Rengjord luft och smord med oljedimma
Lufttillförsel	Tryckluft (via kompressor)
Avsedd användning	Verkstad, hemmafix, karosseri
Kitets innehåll	Universalborrmotor, chuck ∅1,5-10 mm, snabbkoppling R 1/4", chucknyckel, slipstift, gaffelnycklar, bandfil, slipband
Underhåll	Regelbunden smörjning med specialolja för maskin (3-5 droppar före användning)
Säkerhet	Använd skyddsglasögon och skyddshandskar; använd inte syrgas eller brandfarlig gas
Reservdelar	Använd endast originaldelar från Einhell
Garanti	12 månader (material- och tillverkningsfel)

Vanliga frågor - DWS 90 EINHELL

Vad är maximalt arbetstryck för kompressorn DWS 90?

Det maximala arbetstrycket är 6 bar.

Hur smörjer jag tryckluftsverktyget?

Före varje användning, häll 3 till 5 droppar specialolja för maskin i luftanslutningen. Om verktyget har varit oanvänt i flera dagar, häll 5 till 10 droppar.

Kan jag använda en slang med liten diameter?

Det rekommenderas att använda en slang med innerdiameter på minst 9 mm för att undvika effektförluster.

Vilka verktyg ingår i kitet DWS 90?

Kitet innehåller en universalborrmotor, en chuck (∅1,5-10 mm), en snabbkoppling R 1/4", en chucknyckel, ett slipstift på ∅6 mm skaft, två gaffelnycklar (11/17 mm), en bandfil och två slipband (330x10 mm).

Vad är kompressorns effekt?

Fyllnadskapaciteten är cirka 250 l/min, vilket motsvarar en motoreffekt på 2,2 kW.

Hur monterar jag bandslipen?

Ta bort chucken eller slipstiftet, skruva på styrrullen på verktyget, dra åt med medföljande nycklar, placera bandslipen och dra åt med insexnyckel. Sätt i slipbandet i den rotationsriktning som anges av pilen.

Är det säkert att använda verktyget nära brandfarliga material?

Nej, var försiktig med gnistor som kastas under slipning. Håll brandfarliga material som hö, spån eller lack borta.

Vad gör jag om verktyget tappar kraft?

Kontrollera att luftslangen har tillräcklig diameter (∅9 mm min.) och att den inte är för lång. Se också till att arbetstrycket är inställt på 6 bar.

Hur underhåller jag tryckluftsverktyget?

Smörj tryckluftsmotorn regelbundet via en oljedimsmatare eller manuellt. Låt en fackman serva apparaten minst var 3:e månad.

Hur lång är garantitiden?

Garantin är 12 månader från inköpsdatum och täcker material- och tillverkningsfel.

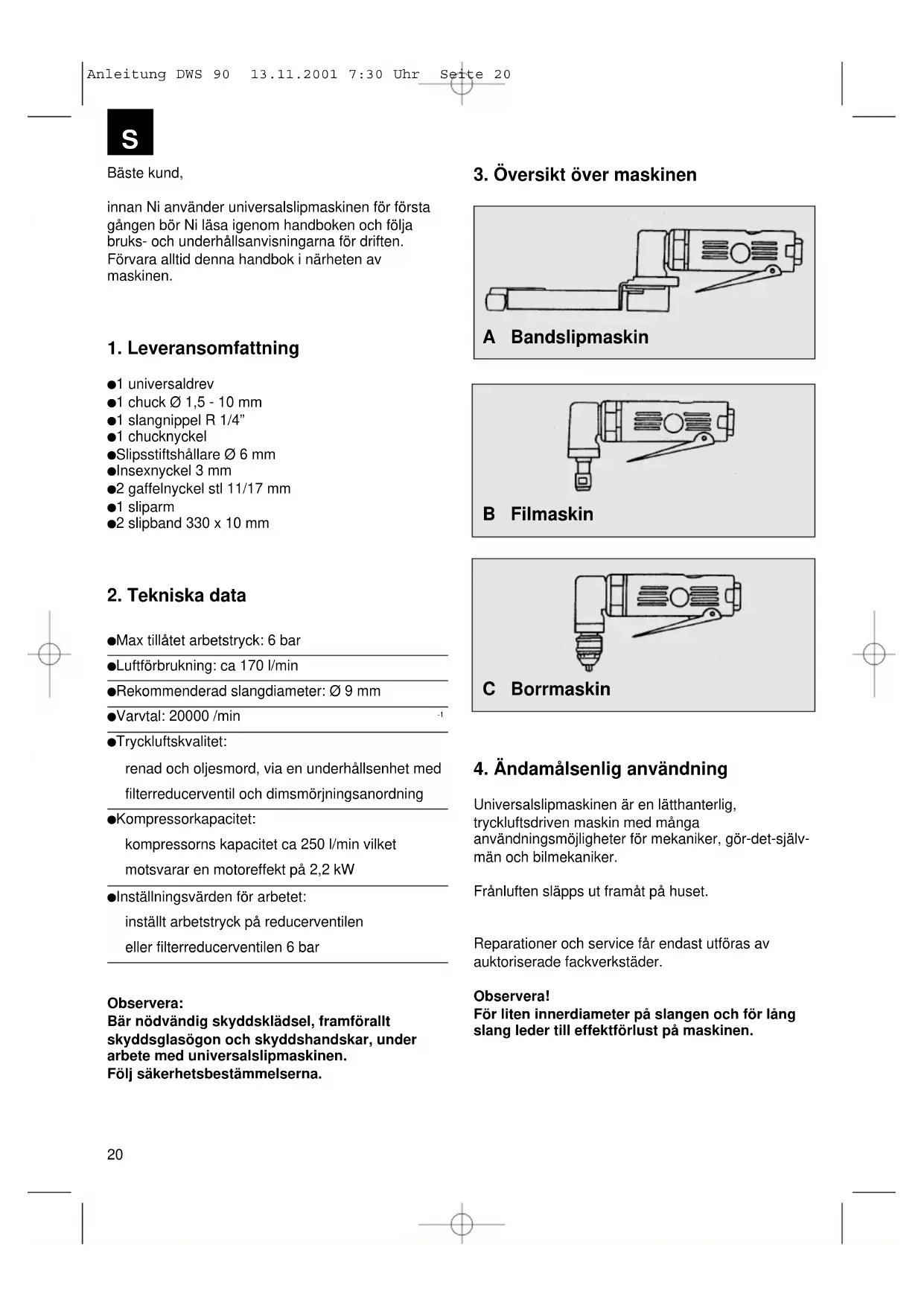

BRUKSANVISNING DWS 90 EINHELL

⑤ Bruks- och underhållsanvisning Verkstadset för tryckluft

innan Ni använder universalslipmaskinen för första gången bör Ni läsa igenom handboken och följa bruks- och underhållsanvisningarna för driften. Förvara alltid denna handbok i närheten av maskinen.

1. Leveransomfattning

●1 universaldrev
●1 chuck ∅ 1,5 - 10 mm
●1 slangnippel R 1/4"
●1 chucknyckel
●Slipsstiftshållare ∅ 6 mm
●Insexnyckel 3 mm
●2 gaffelnyckel stl 11/17 mm
●1 sliparm
●2 slipband 330 x 10 mm

2. Tekniska data

●Max tillåtet arbetstryck: 6 bar
●Luftförbrukning: ca 170 l/min
●Rekommenderad slangdiameter: ∅ 9 mm
●Varvtal: 20000 /min

●Tryckluftskvalitet:

renad och oljesmord, via en underhållsenhet med filterreducerventil och dimsmörjningsanordning

●Kompressorkapacitet:

kompressorns kapacitet ca 250 l/min vilket motsvarar en motoreffekt på 2,2 kW

- Inställningsvärden för arbetet:

inställt arbetstryck på reducerventilen eller filterreducerventilen 6 bar

Observera:

Bär nödvändig skyddsklädsel, framförallt skyddsglasögon och skyddshandskar, under arbete med universalslipmaskinen.

Följ säkerhetsbestämmelserna.

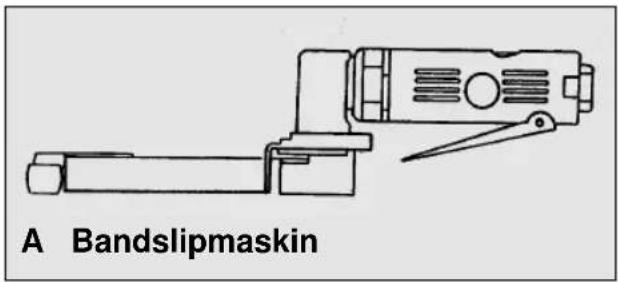

3. Översikt över maskinen

4. Ändamålsenlig användning

Universalslipmaskinen är en lätthanterlig, tryckluftsdriven maskin med många användningsmöjligheter för mekaniker, gör-det-självmän och bilmekaniker.

Frånluften släpps ut framåt på huset.

Reparationer och service får endast utföras av auktoriserade fackverkstäder.

Observera!

För liten innerdiameter på slangen och för lång slang leder till effektförlust på maskinen.

S

Skydda Er själv och Er omgivning mot olyckor med hjälp av lämpliga försiktighetsåtgärder.

• Universalslipmaskinen får inte användas för icke ändamålsenlig användning.
• Var försiktig vid brännbara material, det kan uppstå gnistbildning.
• Förvara maskinen oåtkomligt för barn.
• Arbeta med maskinen endast då Ni är utvilad och koncentrerad.
• Tryckluften får endast anslutas via en snabbkoppling.
• Inställningen av arbetstrycket måste göras via en reducerventil.
• Använd inte syre eller brännbara gaser som energikälla.
• Före felavhjälpning och underhållsarbeten måste maskinen skiljas från tryckluftskällan.
  ●Använd endast originalreservdelar.
• Låt inte maskinen köra obelastad på högsta tomgångsvarvtalet under en längre tid.
• Bär nödvändig skyddsklädsel, framförallt skyddsglasögon och skyddshandskar, under arbete med den universalslipmaskinen.
• Var försiktig vid slipning och skärarbeten, det kan uppstå gnistbildning. De glödande partiklarna som sprätter iväg kan borra sig in mjuka och hårda material (glas, golvbeläggningar osv) eller antända lättantändliga material och vätskor (hö, sågspån, lack osv).

Slipenhet

• Endast organiskt bundna slipenheter och organiskt eller oorganiskt bundna slipstift och små slipenheter får användas.
• Slipenheterna får under inga omständigheter köras med ett varvtal som är högre än det varvtal som angivits i min-1 av tillverkaren av slipmedlet.
• En ny slipenhet och varje slipenhet som monteras på nytt måste köras in i tomgång under en halv minut på den maskin den ska användas på. Driftspersonal och annan personal måste stå utanför riskzonen under tiden som provkörningen genomförs.
• Slipenheten får inte stoppas genom att dess sida eller front trycks emot något föremål.
• Spännmuttern får endast dras åt så hårt att slipenheten hålls fast.

• Driftpersonalen måste få noggranna instruktioner om hur slipmaskinen används säkert.

• Försäkra Er om att luftslangens och slangförbindningarnas anslutningar är täta och att lufttrycket överensstämmer med uppgifterna i handboken.

• Kontrollera slipstiften för skador före idrifttagningen och därefter dagligen.
  ●Hantera slipstift och andra slipmedel försiktigt. Låt dem inte falla i golvet. Aktas för stötar.
• Slipmaskinens tryckluftsmotor och lager måste alltid vara korrekt smorda, helst genom smörjanordning i tryckluftsledningen.
• Regelbundet underhåll, minst var 3:e månad (allt efter behov), utfört av en fackman garanterar störningsfri drift och därmed konstant kapacitet.
• Se till att det finns ett avständ på minst 1 cm då ett slipstift spänns fast mellan slipenhetens bakre del och maskinens spännmutter.

6. Idrifttagning

Skruva i den bifogade slangnippeln i luftanslutningen efter att Ni först har lindat 2-3 lager tätningsband runt gängorna.

Montering av de separata verktygssatserna

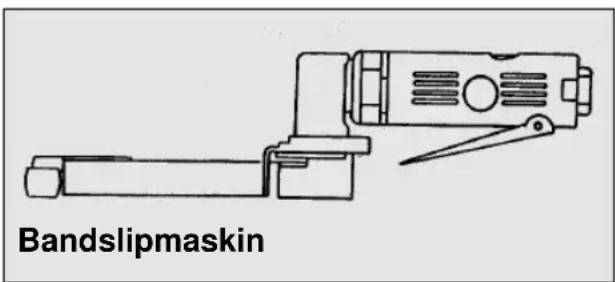

Bandslipmaskin

Vid montering av bandslipssatsen ska först chucken eller filmaskinshållaren tas av från tryckluftsverktyget.

Skruva fast bandslipmaskinens styrrulle på tryckluftsverktyget och dra åt den ordentligt med de bifogade skruvnycklarna. Sätt på bandslipssatsen och dra åt den ordentligt med den bifogade inexnyckeln. Sätt i slipbandet med pilen i rotationsriktningen.

Vid montering av chucken ska först filmmaskinshållaren eller bandslipssatsen samt styrrullen tas av. Skruva fast chucken på tryckluftsverktyget och dra åt den ordentligt med de bifogade skruvnycklarna.

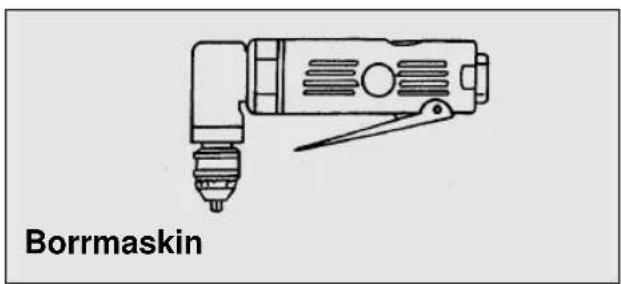

Borrmaskin

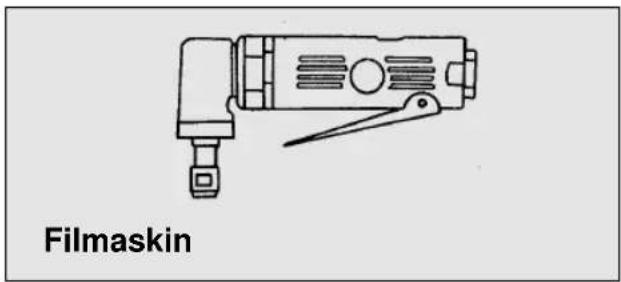

Filmaskinshållare

Vid montering av filmaskinshållaren ska först chucken eller bandslipssatsen samt styrrullen tas av. Skruva fast slipstiftshållaren på tryckluftsverktyget och dra åt den ordentligt med de bifogade skruvnycklarna.

7. Underhåll och skötsel

Att de här angivna underhållsanvisningarna följs säkrar en lång livslängd och en störningsfri drift för denna kvalitetsprodukt. För att Er universalslipmaskin ska fungera felfritt är det en förutsättning att den smörjs regelbundet. Använd endast speciell verktygsolja.

Ni har följande alternativ att välja bland då det gäller smörjningen:

7.1 via en dimsmörjanordning

En komplett underhållsenhet innehåller en dimsmörjanordning och är placerad på kompressorn.

7.2 för hand

Före varje idrifttagning av universalslipmaskinen måste det droppas 3-5 droppar specialverktygsolja i tryckluftsanslutningen. Om tryckluftsverktyget inte använts på flera dagar måste Ni droppa 5-10 droppar olja i tryckluftsanslutningen innan maskinen tas i bruk.

Förvara tryckluftsverktyget endast i torra utrymmen.

Garantin omfattar inte:

●slitdelar
- skador som uppstått pga otillåtet arbetstryck.
- skador som uppstått pga obehandlad tryckluft.
- skador som uppstått pga icke ändamålsenlig användning eller reparationer som utförts av icke auktoriserad personal.

Arvoisa asiakas,

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänspartner

FN EINHELL-TAKUUTODISTUS

Förbehåll för tekniska förändringar
