DWS 90 - Compressore d'aria EINHELL - Manuale utente e istruzioni gratuiti

Marca	Einhell
Modello	DWS 90
Tipo di prodotto	Compressore d'aria con kit di utensili pneumatici
Pressione di esercizio max	6 bar
Portata d'aria (consumo utensile)	170 l/min
Potenza di riempimento del compressore	250 l/min
Potenza motore	2,2 kW
Velocità di rotazione utensile	20000 min⁻¹
Diametro del tubo consigliato	9 mm
Qualità dell'aria richiesta	Aria pulita e lubrificata con nebulizzatore d'olio
Alimentazione	Aria compressa (tramite compressore)
Utilizzo previsto	Officina, fai da te, carrozzeria
Contenuto del kit	Motore universale, mandrino portapunta ∅1,5-10 mm, raccordo a innesto R 1/4", chiave del mandrino, portamola, chiavi a forchetta, lima a nastro, nastri abrasivi
Manutenzione	Lubrificazione regolare con olio speciale per macchine (3-5 gocce prima dell'uso)
Sicurezza	Indossare occhiali e guanti di protezione; non utilizzare ossigeno o gas infiammabili
Pezzi di ricambio	Utilizzare solo ricambi originali Einhell
Garanzia	12 mesi (difetti di materiale e fabbricazione)

Domande frequenti - DWS 90 EINHELL

Qual è la pressione di esercizio massima del compressore DWS 90 ?

La pressione di esercizio massima è di 6 bar.

Come lubrificare l'utensile pneumatico ?

Prima di ogni utilizzo, versare 3-5 gocce di olio speciale per macchine nel raccordo dell'aria compressa. Se l'utensile è rimasto inutilizzato per diversi giorni, versare 5-10 gocce.

Posso usare un tubo dell'aria di piccolo diametro ?

Si consiglia di utilizzare un tubo con diametro interno di almeno 9 mm per evitare perdite di potenza.

Quali strumenti sono inclusi nel kit DWS 90 ?

Il kit comprende un motore universale, un mandrino portapunta (∅1,5-10 mm), un raccordo a innesto R 1/4", una chiave del mandrino, un portamola su stelo ∅6 mm, due chiavi a forchetta (11/17 mm), una lima a nastro e due nastri abrasivi (330x10 mm).

Qual è la potenza del compressore ?

La potenza di riempimento è di circa 250 l/min, corrispondente a una capacità motore di 2,2 kW.

Come montare la levigatrice a nastro ?

Rimuovere il mandrino portapunta o il portamola, avvitare il rullo di guida sull'utensile, serrare con le chiavi fornite, posizionare la levigatrice a nastro e serrare con la chiave maschio a esagonale. Inserire il nastro abrasivo rispettando il senso di rotazione indicato dalla freccia.

È sicuro usare l'utensile vicino a materiali infiammabili ?

No, fare attenzione alle scintille proiettate durante la molatura. Tenere lontani materiali infiammabili come fieno, trucioli o vernici.

Cosa fare se l'utensile perde potenza ?

Verificare che il tubo dell'aria abbia un diametro sufficiente (∅9 mm min.) e che non sia troppo lungo. Assicurarsi inoltre che la pressione di esercizio sia impostata a 6 bar.

Come mantenere l'utensile pneumatico ?

Lubrificare regolarmente il motore pneumatico tramite un lubrificatore a nebulizzatore d'olio o manualmente. Far revisionare l'apparecchio da un specialista almeno ogni 3 mesi.

Qual è la durata della garanzia ?

La garanzia è di 12 mesi dalla data di acquisto, coprendo i difetti di materiale e fabbricazione.

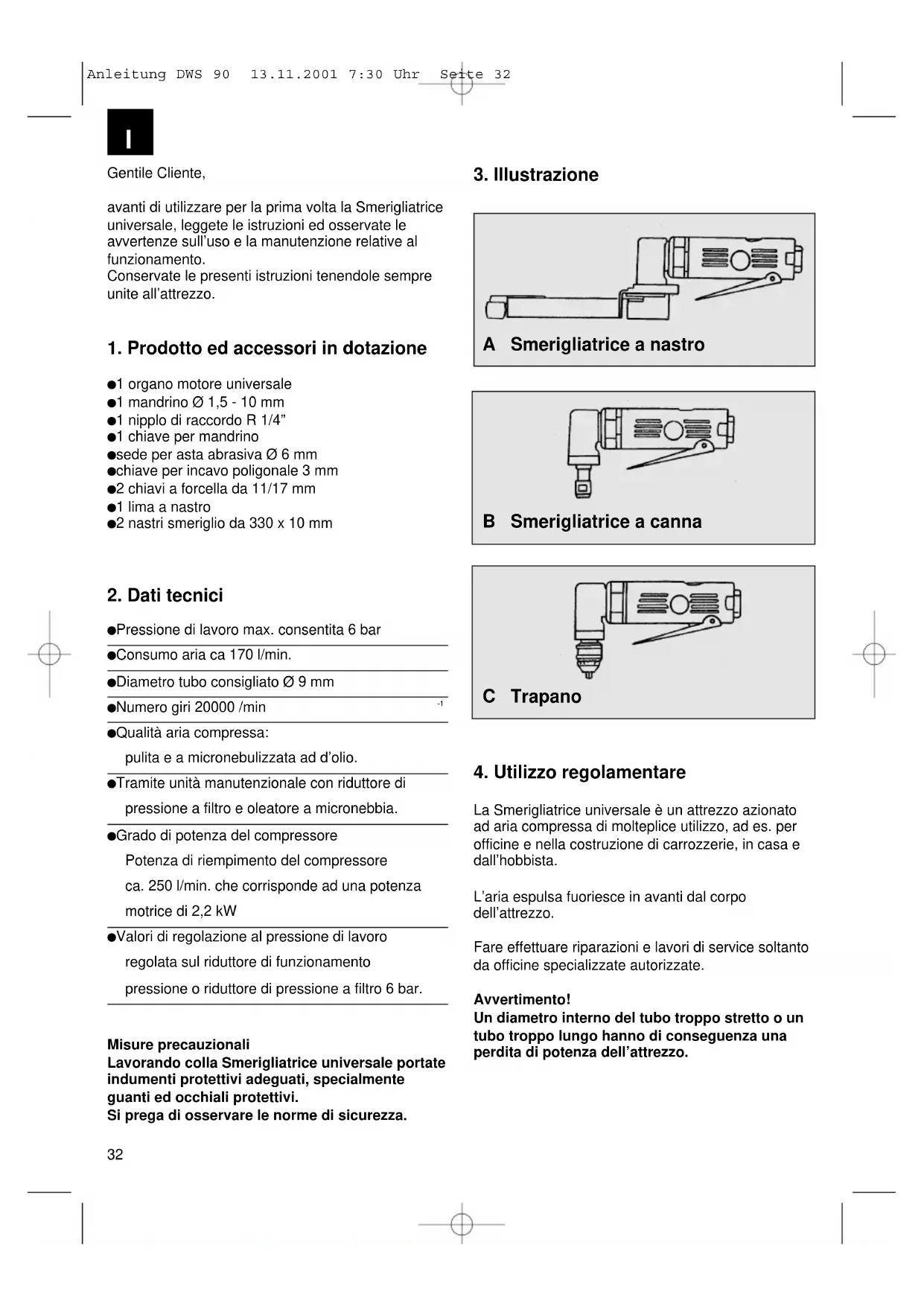

MANUALE UTENTE DWS 90 EINHELL

① Ilstruzioni per uso e manutenzione Attrezzi pneumatici da officina

Distinguido cliente:

avanti di utilizzare per la prima volta la Smerigliatrice universale, leggete le istruzioni ed osservate le avvertenze sull'uso e la manutenzione relative al funzionamento.

Conservate le presenti istruzioni tenendole sempre unite all'attrezzo.

1. Prodotto ed accessori in dotazione

●1 organo motore universale
●1 mandrino ∅ 1,5 - 10 mm
●1 nipplo di raccordo R 1/4"
●1 chiave per mandrino
●sede per asta abrasiva ∅ 6 mm
●chiave per incavo poligonale 3 mm
●2 chiavi a forcella da 11/17 mm
●1 lima a nastro
●2 nastri smeriglio da 330 x 10 mm

2. Dati tecnici

-Pressione di lavoro max. consentita 6 bar
●Consumo aria ca 170 l/min.
●Diametro tubo consigliato ∅ 9 mm
●Numero giri 20000 /min

●Qualità aria compressa: pulita e a micronebulizzata ad d'olio.

- Tramite unità manutenzionale con riduttore di pressione a filtro e oleatore a micronebbia.

●Grado di potenza del compressore Potenza di riempimento del compressore ca. 250 l/min. che corrisponde ad una potenza motrice di 2,2 kW

- Valori di regolazione al pressione di lavoro regolata sul riduttore di funzionamento pressione o riduttore di pressione a filtro 6 bar.

Misure precauzionali

Lavorando colla Smerigliatrice universale portate indumenti protettivi adeguati, specialmente guanti ed occhiali protettivi.

Si prega di osservare le norme di sicurezza.

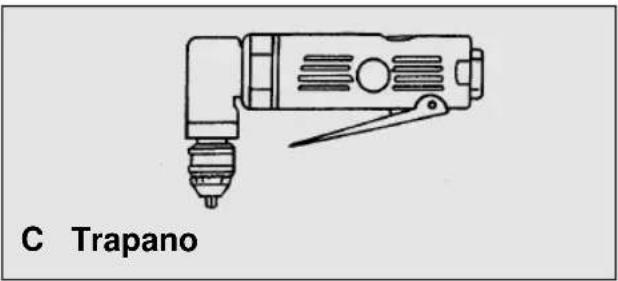

3. Illustrazione

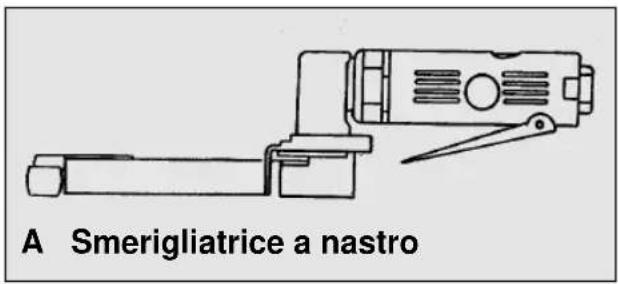

A Smerigliatrice a nastro

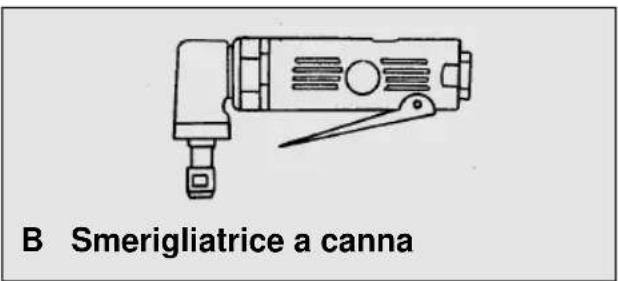

B Smerigliatrice a canna

4. Utilizzo regolamentare

La Smerigliatrice universale è un attrezzo azionato ad aria compressa di molteplice utilizzo, ad es. per officine e nella costruzione di carrozzerie, in casa e dall'hobbista.

L'aria espulsa fuoriesce in avanti dal corpo dell'attrezzo.

Fare effettuare riparazioni e lavori di service soltanto da officine specializzate autorizzate.

Avvertimento!

Un diametro interno del tubo troppo stretto o un tubo troppo lungo hanno di conseguenza una perdita di potenza dell'attrezzo.

|

5. Avvertenze sulla sicurezza

Proteggete Voi stessi e gli altri da eventuali pericoli d'infortunio prendendo le adeguate misure precauzionali.

●Non utilizzate la Smerigliatrice universale per lavori ad essa inidonei.
- Attenzione con materiali infiammabili per via delle scintille eventualmente sprigionate.
- Tenere lontano dai bambini gli attrezzi ad aria compressa
- Mettersi al lavoro riposato e pieno di concentrazione.
- Effettuare il collegamento dell'aria compressa soltanto tramite un organo di raccordo a chiusura rapida.
●La pressione di lavoro deve essere regolata attraverso un dispositivo riduttore di pressione.
●Non servirsi di ossigeno o gas infiammabili quali fonti di energia.
- Prima di eliminare eventuali disturbi di funzionamento o di effettuare lavori di manutenzione, staccare l'attrezzo dalla fonte d'aria compressa.
●Utilizzare soltanto ricambi originali.
●Non lasciarlo mai funzionare per lungo tempo a pieno regime di corsa a vuoto e senza smerigliare.
- Durante il lavoro colla Smerigliatrice universale, portate gli indumenti protettivi necessari, specialmente occhiali e guanti protettivi.
●Smerigliando fate attenzione alle scintille sprigionatesi. Queste particelle incandescenti che volano via, possono penetrare in materiali teneri e duri e solidificarvisi a caldo (vetrerie, moquette ecc.), o provocare l'accensione di materiali e liquidi facilmente infiammabili (paglia, segatura, vernici ecc.).

Corpi abrasivi

- Si devono utilizzare soltanto corpi abrasivi organicamente agglomerati, ed aste abrasive e corpi abrasivi piccoli organicamente o anorganicamente agglomerati.

●Non fare assolutamente girare i corpi abrasivi con un numero di giri superiore al numero di giri per min -1 indicato dal produttore del corpo abrasivo stesso.

- Si deve fare il rodaggio di un corpo abrasivo o altro utensile abrasivo nuovo facendolo girare per mezzo minuto a regime di giri a vuoto ed in collegamento coll'apparecchio smerigliatore da usare. Durante il collaudo, il personale addetto all'uso, ed altre persone presenti, devono stare al difuori della zona di pericolo.

●Non fermare il moto rotativo dei corpi abrasivi premendo sulla superficie circonferenziale o sulla parte frontale degli stessi.
- Il dado di fermo deve essere serrato con una forza tale da poter tenere ben ferma l'asta del corpo abrasivo.
- Il personale addetto all'uso deve essere adeguatamente addestrato relativamente all'utilizzo sicuro della smerigliatrice.
- Verificate che i raccordi del tubo per l'aria compressa e di congiungimento siano stagni, e che la pressione dell'aria corrisponda a quella specificata nelle istruzioni.
- Verificate prima della messa in funzione, e poi ogni giorno, che le aste abrasive non presentino danni.
●Maneggiate cautamente le aste abrasive ed altri utensili abrasivi. Non lasciarli cadere. Evitare gli urti.
- Il motore pneumatico ed i cuscinetti della smerigliatrice devono essere costantemente e regolamentarmente lubrificati, preferibilmente mediante oleatore nella tubatura dell'aria compressa.
- Una regolare revisione, almeno ogni 3 mesi, effettuata da uno specialista garantisce un funzionamento perfetto e senza guasti o inconvenienti meccanici.
●Fissando l'asta abrasiva, fare attenzione che fra il retro del corpo abrasivo ed il dado di fermo della macchina vi rimanga uno spazio di almeno 1 cm.

6. Messa in funzione

Avvitate il nipplo di raccordo in dotazione al raccordo d'aria dopo aver prima avvolto sul filetto 2-3 strati di nastro di guarnizione.

Montaggio dei singoli utensili intercambiabili

Smerigliatrice a nastro

Prima di effettuare il montaggio dell'intercambiabile Smerigliatrice a nastro, bisogna prima allontanare mandrino o portaasta smerigliatrice dall'attrezzo pneumatico di base.

Avvitare il rullo di guida della Smerigliatrice a nastro all'attrezzo pneumatico di base e serrare bene con la chiave per viti in dotazione. Posizionare

l'intercambiabile Smerigliatrice a nastro e serrare bene servendosi della la chiave per viti a poligono cavo. Posizionare il nastro abrasivo, con freccia indicante la direzione rotatoria.

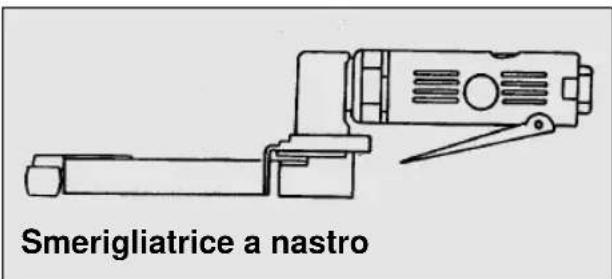

Smerigliatrice a nastro

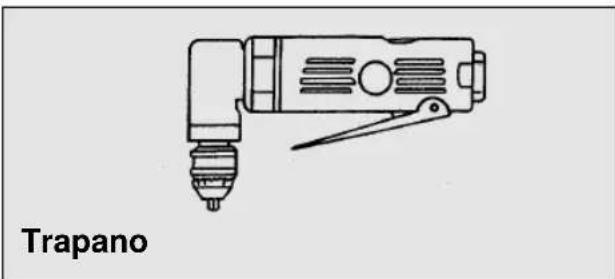

Mandrino

Prima di effettuare il montaggio del mandrino, bisogna prima allontanare il l'intercambiabile smerigliatrice a nastro o il portaasta abrasiva dall'attrezzo pneumatico di base. Avvitare il mandrino all'attrezzo pneumatico di base e serrare bene servendosi della chiave per viti in dotazione.

Prima di effettuare il montaggio della Sede portaasta abrasiva, bisogna prima allontanare il mandrino o l'intercambiabile Smerigliatrice e il rullo di guida. Avvitare la Sede portaasta abrasiva all'attrezzo pneumatico di base e serrare bene servendosi della chiave per viti in dotazione.

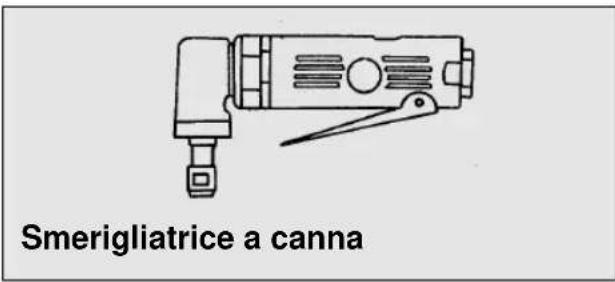

Smerigliatrice a canna

7. Cura e manutenzione

L'osservanza delle avvertenze sulla manutenzione qui indicate, comporterà a questo prodotto di qualità una prolungata longevità ed un funzionamento senza disturbi o guasti.

Per un funzionamento continuo e senza inconvenienti tecnici della Vostra Smerigliatrice a canna, è indispensabile lubrificarla regolarmente. A tale scopo impiegate soltanto olio speciale per attrezzi.

Per quanto riguarda la lubrificazione, avete le seguenti possibilità:

7.1 mediante un oleatore a micronebbia

Una completa unità manutenzionale comprende un oleatore a micronebbia, che si trova applicato al compressore.

7.2 a mano

Se in Vostro impianto non disponesse né di un'unita manutenzionale e né di un oleacondutture, allora dovrete dare 3-5 gocce d'olio sul raccordo dell'aria compressa, prima della messa in funzione dell'attrezzo ad aria compressa stesso. Se l'attrezzo ad aria compressa non fosse stato usato per più giorni, dovrete dare 5-10 gocce d'olio sul raccordo dell'aria compressa, primo di avviarlo.

Conservate il Vostro attrezzo ad aria compressa solo in ambienti chiusi.

Sono esclusi dalla garanzia:

• Pezzi soggetti al logoramento
  ●Danni causati da pressione al funzionamento non consentita.
  ●Danni in causati da aria compressa non preparata.
  ●Danni in seguito ad uso non idoneamente eseguito o ad altrui intervento.

Kære kunde,

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riserva di apportare modifiche tecniche
