TE-AC 480/100/10 - Compresseur d'air EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur d'air à piston
Marque	Einhell
Modèle	TE-AC 480/100/10
Débit d'air (L/min)	480 L/min
Pression maximale (bar)	10 bar
Capacité du réservoir (L)	100 L
Tension d'alimentation	230 V / 50 Hz
Puissance moteur (W)	2200 W
Régime moteur (tr/min)	2850 tr/min
Type de lubrification	Lubrification à huile
Niveau sonore (dB(A))	97 dB(A)
Poids (kg)	65 kg
Dimensions (L x l x H cm)	85 x 45 x 75 cm
Cycle de service	S3 15% (15 min marche / arrêt)
Protection thermique	Oui
Soupape de sécurité	Oui
Arrêt automatique en surpression	Oui
Entretien	Vidange quotidienne du réservoir, contrôle du filtre à air toutes les 50 heures
Pièces détachées disponibles	Joints, clapets, filtres, kit de réparation
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - TE-AC 480/100/10 EINHELL

Comment utiliser le compresseur TE-AC 480/100/10 ?

Branchez l'appareil sur une prise 230V. Vérifiez le niveau d'huile. Ouvrez le robinet de vidange, puis allumez le compresseur. Attendez que la pression atteigne la valeur de consigne. Connectez l'outil pneumatique et réglez la pression avec le détendeur.

Quelle huile utiliser pour la lubrification ?

Utilisez une huile spécifique pour compresseur (type SAE 10W-30 ou 20W-50 non détergente). Ne pas utiliser d'huile moteur classique.

Comment vidanger le réservoir ?

Vidangez le réservoir après chaque utilisation en ouvrant le robinet de vidange situé en bas. Cela évite la corrosion et l'accumulation d'humidité.

Quelle pression maximale peut atteindre le compresseur ?

La pression maximale est de 10 bar. Ne dépassez jamais cette valeur pour éviter tout risque de surpression.

Le compresseur s'arrête tout seul, est-ce normal ?

Oui, le pressostat coupe automatiquement le moteur lorsque la pression atteint le seuil maximum (environ 8-10 bar selon réglage). Il redémarre quand la pression descend sous le seuil minimum.

Comment entretenir le filtre à air ?

Nettoyez le filtre à air toutes les 50 heures de fonctionnement. Démontez-le, lavez-le à l'eau savonneuse, séchez-le bien avant de le remonter. Remplacez-le s'il est trop encrassé.

Pourquoi le compresseur fait-il beaucoup de bruit ?

Le niveau sonore de ce modèle est de 97 dB(A). Utilisez des protections auditives. Un bruit anormal peut indiquer un défaut de lubrification ou une pièce desserrée.

Puis-je utiliser le compresseur avec un pistolet de peinture ?

Oui, réglez la pression entre 2 et 4 bar selon le pistolet. Assurez-vous que le débit d'air (480 L/min) est suffisant pour l'outil utilisé.

Comment ranger le compresseur ?

Rangez-le dans un endroit sec et à l'abri du gel. Vidangez le réservoir et débranchez l'appareil. Protégez les raccords avec des bouchons.

Où trouver des pièces détachées ?

Les pièces comme les joints, clapets et filtres sont disponibles chez les revendeurs Einhell ou sur le site officiel. Utilisez la référence modèle TE-AC 480/100/10.

MODE D'EMPLOI TE-AC 480/100/10 EINHELL

4010180 01018 RT-AC 300/50/10

4010190 01018 RT-AC 400/100/10 D

4010230 01018 RT-AC 300/50/10

4010181 11012 TE-AC 300/50/10

4010191 11012 TE-AC 400/100/10 D

4010231 11012 TE-AC 480/100/10 D

15 min.

	15 Min. / OFF
	min. max.
M 6 9 Nm 11 Nm
M 8 22 Nm 27 Nm
M 10 45 Nm 55 Nm
M 12 76 Nm 93 Nm
M 14 121 Nm 148 Nm

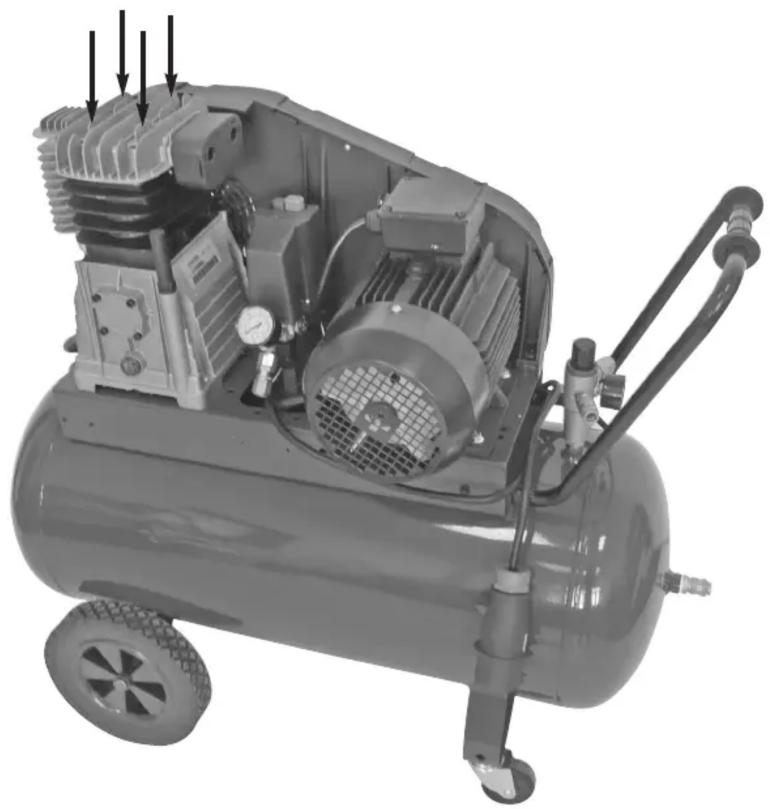

Interior view of an air compressor with visible cooling fans and pressure gauges (no text or labels)
