MODE D'EMPLOI TC-AC 240/50/10/2 OF EINHELL

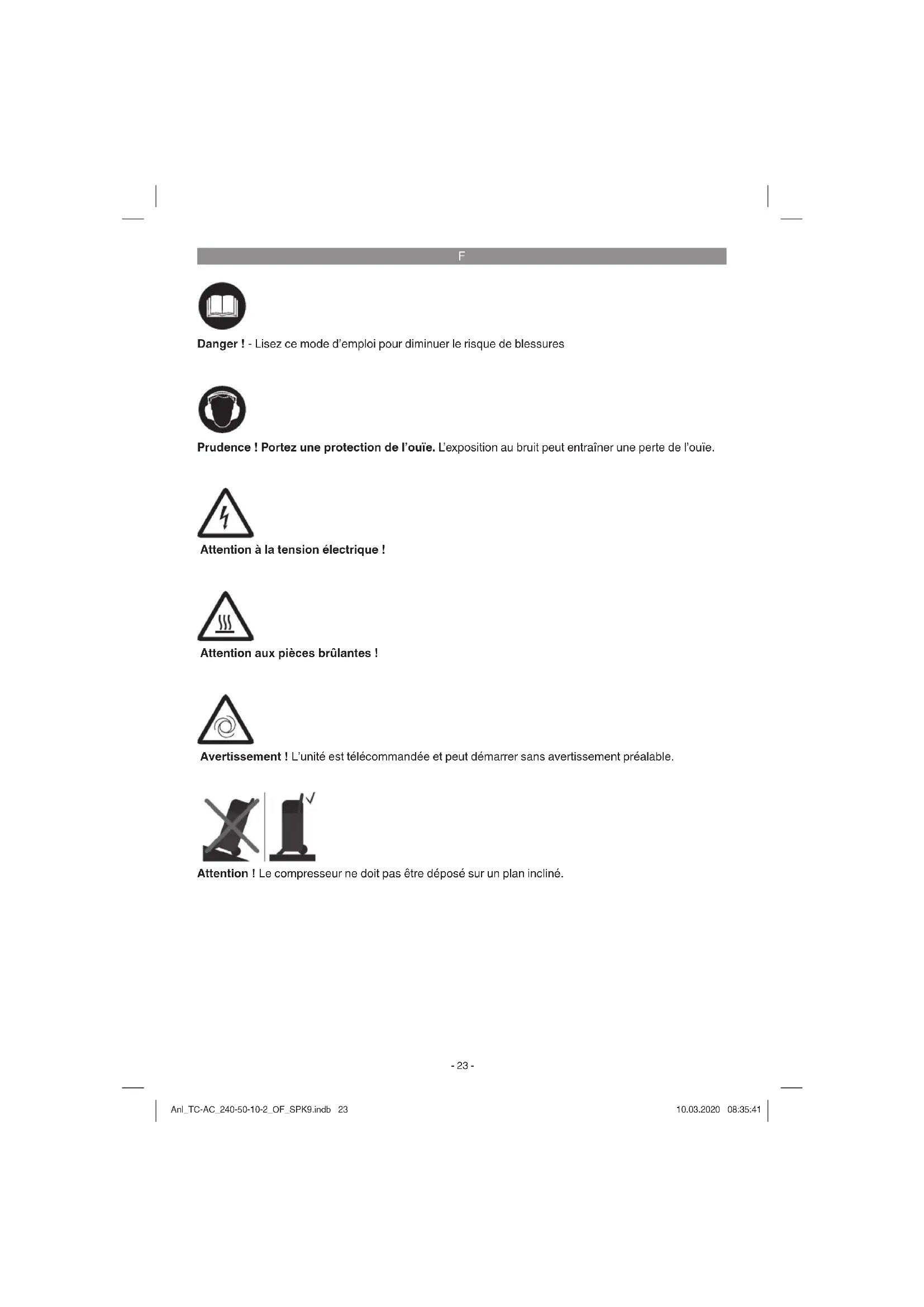

Attention à la tension électrique ! Attention aux pièces brûlantes ! Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préalable. Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures Attention ! Le compresseur ne doit pas être déposé sur un plan incliné. Anl_TC-AC_240-50-10-2_OF_SPK9.indb 23Anl_TC-AC_240-50-10-2_OF_SPK9.indb 23 10.03.2020 08:35:4110.03.2020 08:35:41F

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure. Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capa- cités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissan- ces ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instruc- tions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

2. Description de l’appareil et

1. Bouchon fi leté de vidange pour l‘eau de con-

2. Récipient sous pression

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (la pression réglée est lisible)

7. Manostat régulateur

8. Interrupteur marche/arrêt

9. Poignée de transport

10. Fixation des accessoires

11. Soupape de sécurité

A Écrou de blocage B Vis C Rondelle

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Roue avec vis d’essieu (2x)

Écrou de blocage (4x)

Mode d’emploi d’origine

3. Utilisation conforme à

l’aff ectation Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Branchement réseau : .................. 230 V ~ 50 Hz Puissance du moteur kW : ............................ 1,5 Mode de fonctionnement : ......................S3 25 % Vitesse de rotation à vide n

(pompe) : .............................4000 tr/min Vitesse de rotation à vide n

• (moteur) : 0 tr/min Pression de service en bars : p. 1800
• max. 10 Volume du récipient sous pression (en litres) : 50 Puissance d‘aspiration théorique l/min : p. 240
• Puissance de sortie (air comprimé) à 7 bars : p. 70
• litres/min Puissance de sortie (air comprimé) à 4 bars : litres/min Niveau acoustique L p. 97

en dB : ........................ 97 Imprécision K

en dB : ..... 85 Imprécision K

............................................4 dB Type de protection : ..................................... IP20 Poids de l‘appareil en kg : ................. env. 23,5 kg S3 25 % : service discontinu sans démarrage, sans freinage (temps de marche 10 min). En ser- vice discontinu, on indique toujours le temps de marche en pourcentage (25 %) afi n que, lors des temps de repos, la surtempérature engendrée puisse être éliminée par le refroidissement par convecteur. Le service discontinu est constitué du temps de marche et des temps de repos pour ref- roidissement, appelé jeu de fonctionnement. La période de référence dure 10 minutes. 25 % de temps de marche signifi e que l‘appareil élec- trique peut être utilisé pendant 2,5 minutes à la puissance absorbée nominale, et qu‘il s‘ensuit ensuite une phase de refroidissement de 7,5 minutes. Danger ! Bruit Les valeurs de niveau de bruit ont été détermi- nées conformément à EN ISO 3744.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Vérifiez que l’appareil n’a pas été endom- magé pendant le transport. En cas d’avarie, informez immédiatement l’entreprise de transport qui a livré le compresseur.

Il est recommandable d’installer le compres- seur à proximité du consommateur.

Evitez les tuyaux à air et les câbles d’alimentation (câbles de rallonge) longs.

Veillez à ce que l’air aspiré soit sec et sans poussière.

N’installez pas le compresseur dans un local humide ou détrempé.

Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventila- tion, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune pous- sière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable.

Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des éclaboussu- res d’eau.

6. Montage et mise en service

Prudence ! Montez absolument l’appareil complètement avant de le mettre en service !

6.1 Montage du pied d’appui (4)

Les pieds d’appui joints doivent être montés con- formément à la fi gure 4.

6.2 Montage des roues (3)

Les roues fournies doivent être montées selon les fi gures 5 et 6.

6.3 Branchement secteur

Veillez, avant la mise en service, à ce que la ten- sion du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs câbles d‘alimentation tout comme les rallonges, tambours de câble etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de +5 ° C, le moteur marche durement et ne peut pas démar- rer.

6.4 Interrupteur marche/arrêt (8)

Pour mettre le compresseur en service, il faut ap- puyer sur le bouton (8). Pour mettre le compresseur hors circuit, il faut ap- puyer à nouveau sur le bouton (8) (fi gure 2).

6.5 Réglage de pression : (fi g. 1)

Le régulateur de pression (7) permet de rég- ler la pression sur le manomètre (6).

La pression réglée peut être prise au niveau du raccord rapide (5).

6.6 Réglage du manocontact

Le manocontact est réglé à l’usine. Pression d‘enclenchement env. 8 bars Pression de mise hors circuit env. 10 bars

7. Remplacement de la ligne de

raccordement réseau Danger ! Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Danger ! Retirez la prise du réseau avant chaque tra- vail de réglage et de maintenance. Avertissement ! Attendez jusqu’à ce que le compresseur ait refroidi ! Risque de brûlure ! Avertissement ! Avant tous travaux de nettoyage et de main- tenance, mettre la chaudière hors circuit. Avertissement ! Éteignez toujours l‘appareil après utilisation et débranchez la fi che de contact.

Maintenez les dispositifs de protection aussi propres (sans poussière) que possible. Frot- tez l’appareil avec un chiffon propre ou souf- flez dessus avec de l’air comprimé à basse pression.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

Détachez le tuyau et les outils de pulvérisati- on du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres pro- duits du même genre.

8.2 Eau de condensation (fi g. 7)

Attention ! Afi n de maintenir le récipient sous pression (2) durablement en bon état, il faut vidanger l‘eau de condensation après chaque utilisation en ouvrant le bouchon fi leté de vidan- ge (1). Pour ouvrir, il faut tourner le robinet du bouchon fi leté de vidange de 90°. Penchez éga- lement la cuve de telle manière que le bouchon fi leté de vidange soit le point le plus bas dans la cuve et que l‘eau de condensation puisse s‘écouler complètement. Tournez ensuite de nouveau le robinet de 90°afi n de le refermer. Con- trôlez le récipient sous pression avant chaque service pour déceler la rouille et les détériora- tions. Il ne faut pas exploiter le compresseur avec un récipient sous pression rouillé ou endommagé. Anl_TC-AC_240-50-10-2_OF_SPK9.indb 26Anl_TC-AC_240-50-10-2_OF_SPK9.indb 26 10.03.2020 08:35:4210.03.2020 08:35:42F

Si vous constatez des dommages, veuillez-vous adresser au service après-vente.

8.3 Soupape de sécurité (11)

La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurité ou supprimer ses plombs.

Danger ! Tirez la fi che de contact, ventilez l’appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service. Prudence! Le compresseur doit être conservé dans un endroit sec et dont l’accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !

Pour le transport, utilisez la poignée et dé- placez le compresseur avec.

Transportez l’appareil uniquement par la poignée de transport.

Protégez l’appareil contre les chocs ou les vibrations inattendus.

8.6 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les bros- ses à charbon.

8.7 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune. Anl_TC-AC_240-50-10-2_OF_SPK9.indb 27Anl_TC-AC_240-50-10-2_OF_SPK9.indb 27 10.03.2020 08:35:4210.03.2020 08:35:42F

Problème Origine Solution Le compresseur ne marche pas.

1. Tension secteur pas présente.

2. Tension secteur trop basse.

3. Température extérieure trop faible.

4. Moteur surchauff é.

1. Contrôler le câble, la fi che de con-

tact, le fusible et la prise de cou- rant.

2. Evitez des rallonges de câble trop

longues. Utilisez des rallonges de câble avec suffi samment de diamètre de brin.

3. Ne pas s‘en servir à une tempéra-

ture inférieure à +5°C.

4. Laisser refroidir le moteur, le cas

échéant, éliminer l‘origine de la surchauff e. Le compresseur fonctionne, cepen- dant aucune pressi- on n’est présente.

3. Bouchon fi leté de vidange pour

l‘eau condensée perméable.

1. Remplacer la soupape anti-retour.

2. Contrôler les joints, faire remplacer

les joints cassés dans un atelier.

3. Resserrer la vis manuellement.

Contrôler le joint sur la vis, le rem- placer le cas échéant. Le compresseur fonctionne, la pres- sion est affi chée sur le manomètre, mais les outils ne foncti- onnent pas.

1. Raccords de fl exibles perméables.

2. Raccord rapide non étanche.

3. Pas assez de pression réglée sur le

régulateur de pression.

1. Contrôler le tuyau d‘air comprimé et

les outils, le cas échéant, le rempla- cer.

2. Contrôler le raccord rapide, le cas

échéant, le remplacer

3. Ouvrir encore le régulateur de pres-
