HASZNÁLATI ÚTMUTATÓ TC-AC 240/50/10/2 OF EINHELL

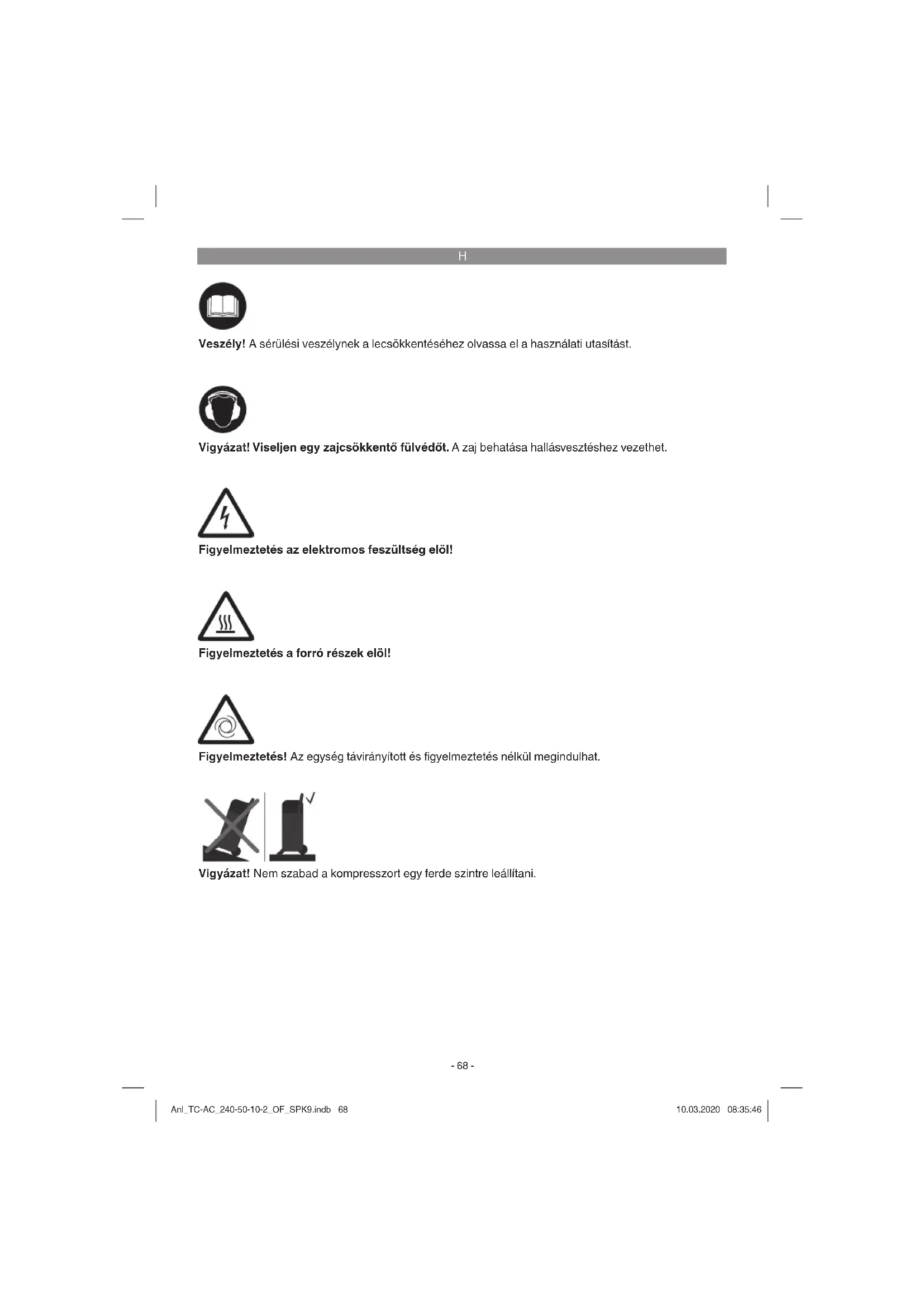

Figyelmeztetés az elektromos feszültség elöl! Figyelmeztetés a forró részek elöl! Figyelmeztetés! Az egység távirányított és fi gyelmeztetés nélkül megindulhat. Veszély! A sérülési veszélynek a lecsökkentéséhez olvassa el a használati utasítást. Vigyázat! Viseljen egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Nem szabad a kompresszort egy ferde szintre leállítani. Anl_TC-AC_240-50-10-2_OF_SPK9.indb 68Anl_TC-AC_240-50-10-2_OF_SPK9.indb 68 10.03.2020 08:35:4610.03.2020 08:35:46H

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1-től - 3-ig)

1. Leeresztőcsavar a kondenzvízhez

5. Gyorskuplung (szabályozott préslég)

6. Manométer (le lehet olvasni a beállított

11. Biztonsági szelep

A Biztosítóanya B Csavar C Alátétkorong

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Kerék tengelycsavarral (2x)

Eredeti üzemeltetési útmutató

Biztonsági utasítások

3. Rendeltetésszerűi használat

A kompresszor, a préslég által meghajtott szerszámoknál a préslég létrehozására szolgál. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, Anl_TC-AC_240-50-10-2_OF_SPK9.indb 69Anl_TC-AC_240-50-10-2_OF_SPK9.indb 69 10.03.2020 08:35:4610.03.2020 08:35:46H

kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva.

Hálózati csatlakozás: ................... 230 V ~ 50 Hz Motorteljesítmény kW: ................................... 1,5 Üzemmód: .............................................. S3 25% Üresjárati fordulatszám n

(szivattyú): 4000 perc

Üresjárati fordulatszám n

Üzemnyomás bar: .................................. max. 10 Nyomótartály ürtartalom (literben): ................. 50 Teo. Beszívási teljesítmény l/perc: ................ 240 Teljesítményleadás (préslég) 7 bar-nál: ............... ...........................................................70 liter/perc Teljesítményleadás (préslég) 4 bar-nál: ............... ...........................................................97 liter/perc Hangteljesítménymérték L

dB-ben: ............. 97 Bizonytalanság K

..................................... 4 dB Hangnyomásmérték L

dB-ben: .................... 85 Bizonytalanság K

...................................... 4 dB Védelmi rendszer: ....................................... IP20 A készülék súlya kg-ban: .................. cca. 23,5 kg S3 25%: Megszakításos üzem, nekifutás nélkül, fékezés nélkül (játéktartam 10 perc). A szakaszos üzemnél mindig egy százalékos bekapcsolási időtartam (25%) van megadva, azért hogy az üzemszünetekben a konvektív hűtés által le lehe- sen adni a keletkezett túl magas hőmérsékletet. A szakaszos üzem a bekapcsolási időböl és a hűtésidőböl áll, amit üzemjátéknak hívnak. A megfi gyelési időtartam 10 perc. 25% bekapc- solási időtartam annyit jelent, hogy az elektromos szerszám 2,5 percig a névleges teljesítményfelvé- tellel üzemeltethető, amire egy 7,5 perces lehülé- si időköz következik. Veszély! Zajszint A zajkibocsátási értékek az EN ISO 3744 szerint lettek meghatározva.

5. Beüzemeltetés előtt

Győződjön meg a hozzácsatlakoztatás előtt arról, hogy a típustáblán megadott adatok megegyez- nek a hálózati adatokkal.

Ellenőrizze le a kézüléket szállítási károkra. Esetleges sérüléseket azonnal jelenteni a szállítmányozó vállalatnál, amelyik leszállítot- ta a kompresszort.

A kompresszort a fogyasztó közelében kelle- ne felállítani.

El kell kerülni a hosszú légvezetékek és a hosszú csatlakozók (hosszabbítókábelek) használatát.

Ügyelni egy száraz és pormentes légbes- zívásra.

Ne állítsa fel nedves vagy vizes teremben a kompresszort.

A kompresszort csak megfelelő termekben (jól szellőztetett, környezeti hőmérséklet +5°C-tól 40°C-ig) szabad üzemeltetni. A teremben nem szabad poroknak, savaknak, páráknak, robbanékony vagy gyullékony gá- zoknak lennie.

A kompresszor száraz termekben levő has- ználatra alkalmas. Tilos olyan részlegekben használni, ahol fröccsenővízzel dolgoznak.

A készüléket csak egy szilárd, sík talajon üzemeltetni.

Vigyázat! A beüzemeltetés előtt a készüléket okvetlenül komplett összeszerelni!

6.1 Az állóláb felszerelése (4)

A mellékelt állólábakat a 4-es képnek megfelelően kell felszerelni.

6.2 A kerekek felszerelése (3)

A mellékelt kerekeket az 5-ös és a 6-os képnek megfelelően kell felszerelni.

6.3 Hálózati csatlakozás

Üzembe helyezés előtt ügyeljen arra, hogy a há- lózati feszültség megegyezzen a gép teljesítmé- nyi táblája szerinti üzemi feszültségnek. Hosszú betáplálási vezetékek, valamint hosszabbítók, kábeldobok stb. feszültségesést okoznak és megakadályozhatják a motorindítást. Alacsony hőmérsékleteknél +5°C alatt nehéz járatúság által veszélyeztetve van a motorindítás. Anl_TC-AC_240-50-10-2_OF_SPK9.indb 70Anl_TC-AC_240-50-10-2_OF_SPK9.indb 70 10.03.2020 08:35:4610.03.2020 08:35:46H

6.4 Ki-/ bekapcsoló (8)

A kompresszor a gomb (8) kihúzása által lesz bekapcsolva. A kompresszor kikapcsolásához meg kell nyomni a gombot (8). (2-es kép)

6.5 Nyomásbeállítás: (1)

A nyomásszabályozóval (7) lehet a manomé- teren (6) beállíatani a nyomást.

A beállított nyomást a gyorskuplungon (5) lehet levenni.

6.6 Nyomáskapcsoló beállítás

A nyomáskapcsoló gyárilag be van állítva. Bekapcsolási nyomás cca. 8 bar Kikapcsolási nyomás cca. 10 bar

7. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrész megrendelés Veszély! Minden tisztítási és karbantartási munka előtt kihúzni a hálózati csatlakozót. Figyelmeztetés! Várja meg amig a tömörítő teljesen le nem hült! Megégetés veszélye! Figyelmeztetés! Minden tisztítási és karbantartási munka előtt a kazánt nyomásnélkülire kell tenni. Figyelmeztetés! Kapcsolja ki használat után a készüléket és huzza ki a hálózati csatlakozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

Tisztítás előtt le kell választani a tömlőt és a permetező szerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldósze- rekkel vagy hasonlóakkal tisztítani.

8.2 Kondenzvíz (7-es ábra)

Figyelem! A nyomástartály (2) tartós tartós- ságához minden üzem után a leeresztőcsavar (1) megnyitása által le kell engedni a kondenzvízet. Kinyitáshoz a leeresztőcsavaron 90°-ban el kell fordítani a csapot. Kiegészítően a kazánt úgy megdönteni, hogy a leeresztőcsavar a kazán legalacsonyabb pontján legyen és a kondenzvíz teljesen le tudjon folyni. Elzáráshoz azután a csapot ismét 90°-ban elcsavarni. Minden üzem előtt a nyomótartályt rozsdára és sérülésekre leellenőrizni. Nem szabad a kompresszort sérült vagy rozsdás nyomótartállyal üzemeltetni. Ha sé- rüléseket állapítana meg, akkor kérjük forduljon a vevőszolgálati szakműhelyhez.

8.3 Biztonsági szelep (11)

A biztonsági szelepet gyárilag a nyomástartó edé- ny maximális megengedett nyomására állították be. A biztonsági szelep átállítása, plombájának eltávolítása tilos.

Veszély! Húzza ki a hálózati csatlakozót, légtelenítse ki a készüléket és minden csatlakoztatott préslégs- zerszámot. Állítsa úgy le a kompresszort, hogy jogosulatlanok ne tudják üzembe venni. Vigyázat! A kompresszort csak száraz és jogosulatla- nok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, csak állva tárolni! Anl_TC-AC_240-50-10-2_OF_SPK9.indb 71Anl_TC-AC_240-50-10-2_OF_SPK9.indb 71 10.03.2020 08:35:4610.03.2020 08:35:46H

Szállításhoz használja a fogantyút és vezesse azzal a kompresszort.

A készüléket csak a szállítási fogantyúnál fog- va szállítani.

Védje a készüléket váratlan ütések ill. vibráci- ók elől.

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által. Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.

8.7 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a közsé- gi önkormányzatnál. Anl_TC-AC_240-50-10-2_OF_SPK9.indb 72Anl_TC-AC_240-50-10-2_OF_SPK9.indb 72 10.03.2020 08:35:4610.03.2020 08:35:46H

10. Lehetséges kiesési okok

Problem Ursache Lösung Nem fut a kom- presszor

1. Hiányzik a hálózati feszültség

2. Túl alacsony a hálózati feszültség

3. Túl alacsony a kinti hőmérséklet

4. Túlhevült a motor

1. Leellenőrizni a kábelt, biztosítékot

és a dugaszoló aljzatot.

2. Kerülje el a túl hosszú hoss-

zabbítókábelt. Elegendő keresztmetszetű hosszabbítókábelt használni.

4. Hagyni a motort lehülni adott eset-

ben eltávolítani a túlhevülés okát. A kompresszor fut, de nincs nyomás

1. Szivárgó a visszacsapó szelep.

2. Tönkre van a tömítés.

3. A kondenzvíz (11)

leeresztőcsavarja nem tömör.

1. Kicserélni a visszacspó szelepet.

2. Leellenőrizni a tömítéseket, a

tönkrement tömítéseket egy szakműhelyben kicseréltetni.

3. Kézzel utánnahúzni a csavart.

Leellenőrizni a tömítést a csavaron, adott esetben kicserélni. Fut a kompresszor, a manométeren nyomás van kijelez- ve, de a szerszá- mok nem futnak.

1. Szivárgóak a tömlőcsatlakozások.

2. Szivárgós a gyorskuplung.

3. Túl kis nyomás van a nyomássz-

abályozón beállítva.

1. Leellenőrizni a préslégtömlőt és a

szerszámokat, adott esetben kicse- rélni.

2. Leellenőrizni a gyorskuplungot,

adott esetben kicserélni.

3. Jobban kinyitni a nyomásszabá-

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EU európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_TC-AC_240-50-10-2_OF_SPK9.indb 74Anl_TC-AC_240-50-10-2_OF_SPK9.indb 74 10.03.2020 08:35:4710.03.2020 08:35:47H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Ékszíj, légszűrő Fogyóeszköz/ fogyórészek* Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_TC-AC_240-50-10-2_OF_SPK9.indb 75Anl_TC-AC_240-50-10-2_OF_SPK9.indb 75 10.03.2020 08:35:4710.03.2020 08:35:47H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo- nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnciateljesít- mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_TC-AC_240-50-10-2_OF_SPK9.indb 76Anl_TC-AC_240-50-10-2_OF_SPK9.indb 76 10.03.2020 08:35:4710.03.2020 08:35:47Dong/Product-ManagementAndreas Weichselgartner/General-Manager
