MANUALE UTENTE TCAC 19068 EINHELL

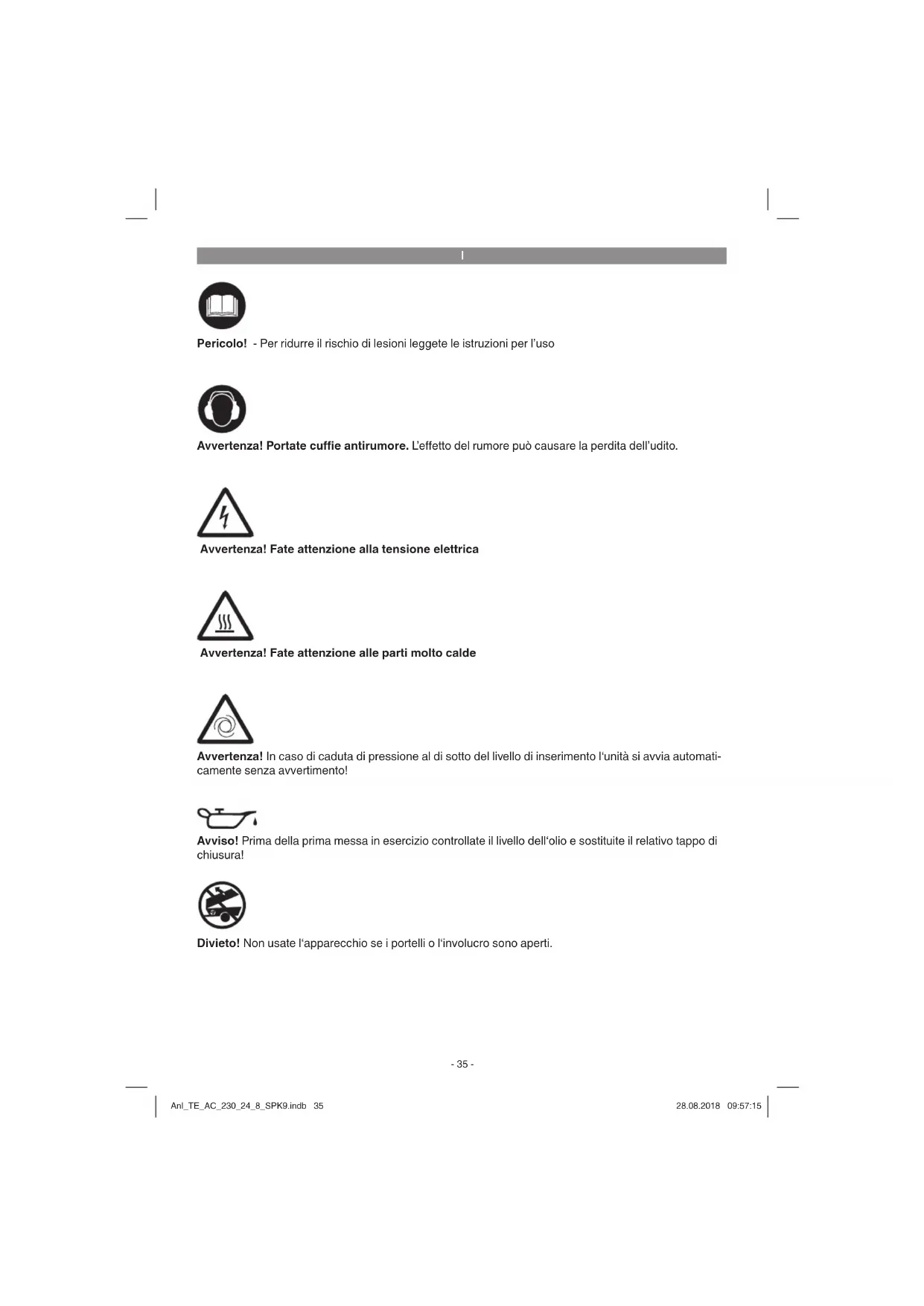

Avvertenza! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Avvertenza! Fate attenzione alla tensione elettrica Avvertenza! Fate attenzione alle parti molto calde Avvertenza! In caso di caduta di pressione al di sotto del livello di inserimento l‘unità si avvia automati- camente senza avvertimento! Avviso! Prima della prima messa in esercizio controllate il livello dell‘olio e sostituite il relativo tappo di chiusura! Divieto! Non usate l‘apparecchio se i portelli o l‘involucro sono aperti. Anl_TE_AC_230_24_8_SPK9.indb 35Anl_TE_AC_230_24_8_SPK9.indb 35 28.08.2018 09:57:1528.08.2018 09:57:15I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- pacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

1. Filtro dell‘aria di aspirazione

5. Attacco rapido (aria compressa regolata)

6. Manometro (indica la pressione impostata)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Impugnatura di trasporto

10. Valvola di sicurezza

11. Vite di scarico dell‘acqua di condensa

(indica la pressione del serbatoio)

13. Apertura di riempimento dell‘olio

14. Tappo di chiusura dell‘olio

15. Vite di scarico dell‘olio

16. Interruttore di sovraccarico

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Filtro dell‘aria di aspirazione

Tappo di chiusura dell‘olio

Dado, per montaggio asse (2x)

Istruzioni per l‘uso originali

La sega circolare manuale è adatta ad eff ettuare tagli diritti nel legno, in materiali simili al legno o materie plastiche. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete: ..................230 V~ 50 Hz Potenza del motore: ................................ 1500 W Numero di giri del compressore min

.........................................2,14 dB Tipo di protezione: .......................................IP20 Peso dell‘apparecchio in kg: .................. ca. 25 kg Quantità di olio: ................................. ca. 0,23 litri Pericolo! Rumore I valori di emissione dei rumori sono stati rilevati secondo la norma EN ISO 2151:2008.

5. Prima della messa in esercizio

Avvertenza! Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete.

Verificate che l’apparecchio non presenti danni di trasporto. Comunicare tempestiva- mente gli eventuali danni rilevati all’impresa trasporti, che ha provveduto alla consegna del compressore.

Il collocamento del compressore dovrebbe avvenire vicino al consumatore.

Sono da evitare lunghe condutture dell’aria e lunghe condutture di raccordo (cavi di pro- lunga).

Verificate che l’aria assorbita sia asciutta e senza polvere.

Non collocare il compressore in una stanza umida o bagnata.

Il compressore deve venire usato soltanto in luoghi adatti (ben aerati, temperatura am- biente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o infiammabili.

Il compressore è adatto per l’uso in luoghi asciutti. Non è consentito l’uso in zone dove si lavori con spruzzi d’acqua.

Prima della messa in esercizio si deve cont- rollare il livello dell’olio nella pompa del com- pressore.

Appoggiate il compressore su una superficie piana e dritta.

I tubi flessibili di alimentazione dovrebbero essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni supe- riori ai 7 bar.

6. Montaggio e messa in esercizio

Avviso! Prima della messa in esercizio montate asso- lutamente l’apparecchio in modo completo!

6.1 Montaggio delle ruote (Fig. 3)

Le ruote accluse devono venire montate secondo la fi gura 5.

6.2 Montaggio delle gambe (4)

6.3 Sostituzione del tappo di chiusura

Togliete i tappi di trasporto con un cacciavi- te o un utensile simile e avvitate saldamente all’apparecchio i fi ltri dell’aria (1). (Fig. 9)

Il motore è dotato di un interruttore di sovvra- carico (Fig. 3/Pos. 16). In caso di sovvracarico del compressore l’interruttore di sovvracarico lo disinserisce automaticamente per proteg- gere il compressore dal surriscaldamento. Se dovesse essere intervenuto l’interruttore di sovvracarico, spegnete il compressore con l’interruttore ON/OFF (8) e attendete fino a quando il compressore si sia raffreddato. Pre- mete quindi l’interruttore di sovvracarico (16) e riaccendete il compressore.

I cavi lunghi di alimentazione nonché prolung- he, avvolgicavi, ecc. causano un calo di tensi- one e possono impedire l’avvio del motore.

In caso di basse temperature inferiori a +5°C l’avvio del motore può essere più difficile.

6.6 Interruttore ON/OFF (8)

Il compressore viene inserito tirando l‘interruttore ON/OFF (8). Per disinserire il compressore si deve premere l‘interruttore ON/OFF (8). (Fig. 2)

6.7 Impostazione della pressione (Fig. 1,2)

Con il regolatore della pressione (7) si può impostare la pressione sul manometro (6).

La pressione impostata può essere prelevata sull’accoppiamento rapido (5).

6.8 Regolazione del pulsante

Il pulsante è stato regolato nello stabilimento. Pressione d’accensione 6 bar Pressione di spegnimento 8 bar

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia e di ma- nutenzione staccate la spina dalla presa di corrente. Avvertenza! Attendete fi no a quando il compressore si sia completamente raff reddato! Pericolo di ustioni! Avvertenza! Prima di ogni lavoro di pulizia e manutenzio- ne si deve eliminare la pressione del serba- toio! Avvertenza! Dopo l‘uso spegnete l’apparecchio e stacca- te la spina dalla presa di corrente.

Tenete i dispositivi di protezione il più pos- sibile liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua all’interno dell’apparecchio.

Il tubo e gli strumenti di spruzzo devono es- sere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi ecc.

8.2 Acqua di condensa (Fig. 1)

Avviso! Per una prolungata durata del recipiente a pressione (2), dopo ogni utilizzo, è necessario scaricare l’acqua di condensa aprendo la vite di scarico (11). Anl_TE_AC_230_24_8_SPK9.indb 38Anl_TE_AC_230_24_8_SPK9.indb 38 28.08.2018 09:57:1628.08.2018 09:57:16I

Prima di ogni utilizzo controllate che il recipiente a pressione non presenti danni e ruggine. Il com- pressore non deve venire usato con un recipiente a pressione danneggiato o arrugginito. Se notate dei danni, rivolgetevi all’offi cina del servizio assis- tenza clienti. Avviso! L’acqua di condensa del recipiente a pressione contiene tracce di olio. Smaltite l’acqua di condensa in modo rispet- toso dell’ambiente in un apposito centro di raccolta.

8.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il recipiente a pressione. Non è consentito modifi care la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni corret- tamente in caso di necessità. Tirate brevemente l’anello fi no a quando si sente l’aria compressa che fuoriesce. Poi mollate di nuovo l’anello.

8.4 Controllare regolarmente il livello dell‘olio

Appoggiate il compressore su una superfi cie pia- na e dritta. Il livello dell‘olio deve trovarsi tra MAX e MIN dell‘apposito tappo di chiusura (Fig. 11). Cambio dell‘olio: olio consigliato SAE 15W/40 o equivalente. La prima carica di olio deve essere sostituita dopo 100 ore di esercizio. In seguito si deve sca- ricare l‘olio ogni 500 ore di esercizio e riempire di olio nuovo.

8.5 Cambio dell’olio

Spegnete il motore e staccate la spina dalla pre- sa di corrente. Dopo di aver scaricata l’eventuale pressione dell’aria presente, potete svitare il tap- po a vite di scarico dell’olio (15) della pompa del compressore. Per evitare che l’olio fuoriesca in modo incontrollato tenete sotto una piccola cana- letta di lamiera e raccogliete l’olio in un recipiente. Se l’olio non fuoriesce completamente consiglia- mo di inclinare leggermente il compressore. Smaltite l’olio usato negli appositi centri di raccolta. Una volta scaricato l’olio rimettete il tappo di scarico a vite (15). Versate l’olio nuovo attraver- so l’apposita apertura (13) fi no a raggiungere il livello designato. Poi rimettete il tappo di chiusura dell’olio (14).

8.6 Pulizia del fi ltro di aspirazione (1)

Il fi ltro di aspirazione impedisce che vengano aspirati polvere e sporco. Questo fi ltro deve es- sere pulito almeno ogni 300 ore di esercizio. Un fi ltro di aspirazione ostruito riduce notevolmente il rendimento del compressore. Aprite la vite del fi ltro dell‘aria in modo che le metà dell‘involucro del fi ltro dell‘aria possano venire aperte. Pulite tutte le parti del fi ltro dirigendo su di esse un getto di aria compressa a bassa pressione (ca. 3 bar) e poi montate il fi ltro seguendo l‘ordine inverso. Durante la pulizia controllate di essere protetti a suffi cienza dalla polvere (ad es. con mascherina adatta).

Avvertenza! Staccate la spina dalla presa di corrente, sfi atate l’apparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate. Avvertenza! Tenete il compressore solo in un ambiente asciutto. Non ribaltatelo, conservatelo solo diritto!

Per trasportare il compressore utilizzate la maniglia di trasporto.

Trasportate l’apparecchio solo prendendolo per la maniglia di trasporto.

Proteggete l’apparecchio da vibrazioni ovvero colpi inaspettati.

8.9 Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_TE_AC_230_24_8_SPK9.indb 40Anl_TE_AC_230_24_8_SPK9.indb 40 28.08.2018 09:57:1628.08.2018 09:57:16I

10. Possibili cause di anomalie

Problema Causa Soluzione Il compressore non funziona

1. Manca la tensione di rete

2. Tensione di rete troppo bassa

4. Motore surriscaldato

1. Controllare cavo, spina di rete,

fusibile e presa di corrente

2. Evitate cavi di prolunga troppo

lunghi. Usate cavi di prolunga con una sezione suffi ciente del conduttore

3. Non farlo funzionare ad una

temperatura esterna inferiore a +5°C

4. Fate raff reddare il motore ed

eventualmente eliminate la causa del surriscaldamento Il compressore funziona, ma non produce aria com- pressa

1. Valvola antiritorno (23) perde

2. Guarnizioni rovinata.

3. Tappo a vite di scarico

dell’acqua di condensa (11) perde

1. Sostituite la valvola antiritorno (23).

2. Controllate le guarnizioni, fare

sostituire le guarnizioni difettose da un’offi cina specializzata.

3. Serrate a mano il tappo a vite.

Controllate la guarnizione della valvola, eventualmente sostituitela Il manometro indica pressione, ma gli utensili non funzi- onano

1. Perdite nei collegamenti del

3. Impostata pressione troppo

bassa sul regolatore di pressione

1. Controllate il tubo dell’aria

compressa, eventualmente sostituitelo

3. Aprite maggiormente il

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TE_AC_230_24_8_SPK9.indb 42Anl_TE_AC_230_24_8_SPK9.indb 42 28.08.2018 09:57:1628.08.2018 09:57:16I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Cinghia trapezoidale, fi ltro dell‘aria Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TE_AC_230_24_8_SPK9.indb 43Anl_TE_AC_230_24_8_SPK9.indb 43 28.08.2018 09:57:1728.08.2018 09:57:17I
