MANUAL DE USUARIO TCAC 19068 EINHELL

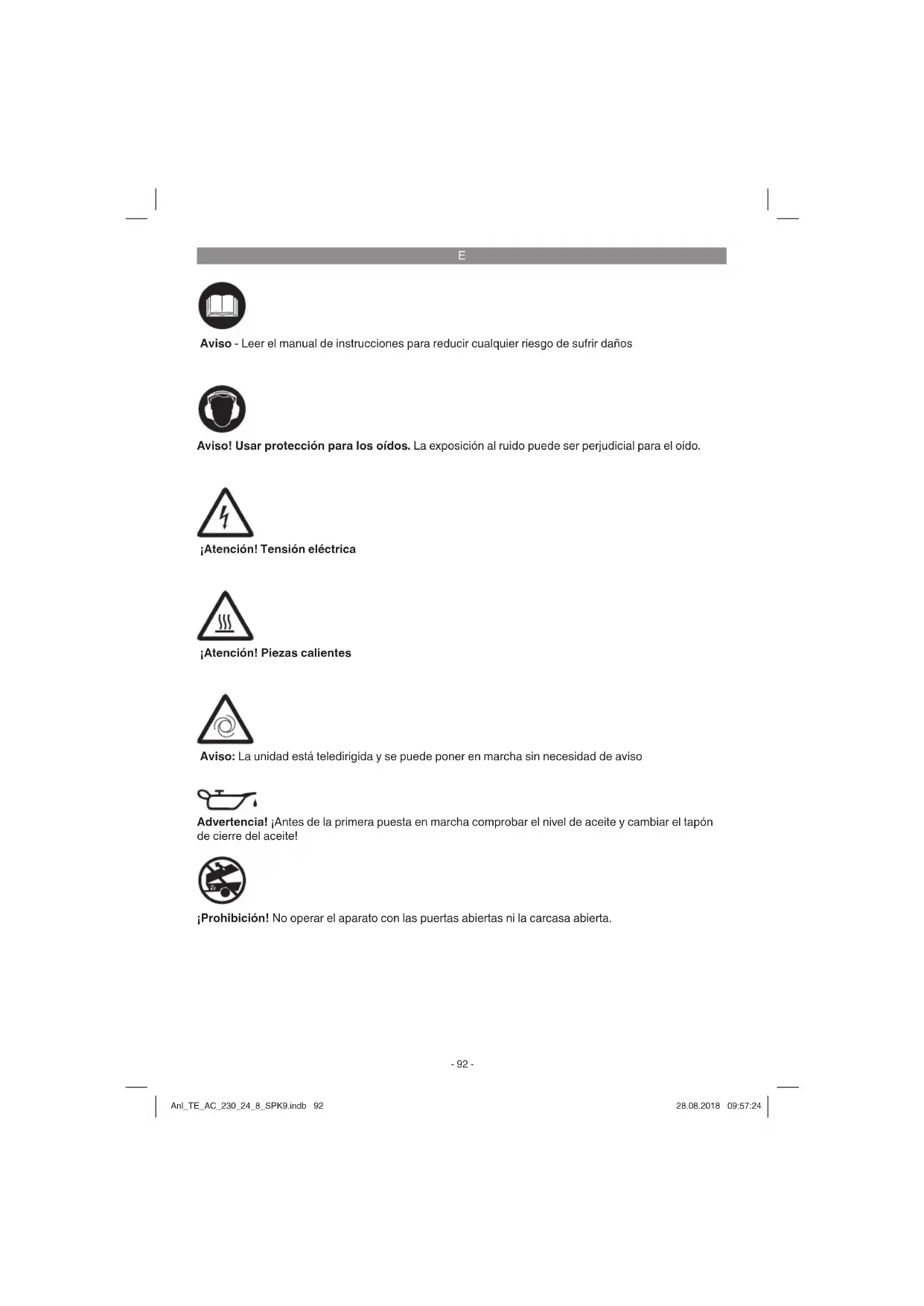

¡Atención! Tensión eléctrica ¡Atención! Piezas calientes Aviso: La unidad está teledirigida y se puede poner en marcha sin necesidad de aviso Advertencia! ¡Antes de la primera puesta en marcha comprobar el nivel de aceite y cambiar el tapón de cierre del aceite! ¡Prohibición! No operar el aparato con las puertas abiertas ni la carcasa abierta. Aviso! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Anl_TE_AC_230_24_8_SPK9.indb 92Anl_TE_AC_230_24_8_SPK9.indb 92 28.08.2018 09:57:2428.08.2018 09:57:24E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores. Este aparato no ha sido concebido para ser utiliz- ado por personas (incluyendo niños) cuyas capa- cidades estén limitadas física, sensorial o psíqui- camente, o que no dispongan de la experiencia y/o los conocimientos necesarios. Las personas aptas deberán recibir formación o instrucciones necesarias sobre el funcionamiento del aparato por parte de una persona responsable para su seguridad. Vigilar a los niños para asegurarse de que no jue- guen con el aparato.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1-4)

1. Filtro de aire de aspiración

2. Recipiente de presión

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Tornillo de purga para agua de condensación

12. Manómetro (para leer la presión de la calde-

13. Orifi cio de llenado de aceite

14. Tapón del aceite

23. Válvula de retención

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Anl_TE_AC_230_24_8_SPK9.indb 93Anl_TE_AC_230_24_8_SPK9.indb 93 28.08.2018 09:57:2428.08.2018 09:57:24E

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Filtro de aire de aspiración

Tuercas, para el montaje del eje (2 uds.)

Instrucciones de seguridad

El compresor sirve para generar aire comprimido para herramientas que lo necesitan para su fun- cionamiento. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

Tensión de red: .............................. 230 V ~ 50 Hz Potencia del motor: ................................. 1500 W Velocidad del compresor r.p.m.: ................. 2850 Presión de servicio bar: .............................máx. 8 Volumen del recipiente de presión (en litros): . 24 Potencia de aspiración teórica l/min.: ........... 230 Potencia generada (aire comprimido) a 7 bar: ....................................................83 l/min Potencia generada (aire comprimido) a 4 bar: ..................................................102 l/min Nivel de potencia acústica L

........................................2,14 dB Tipo de protección: ...................................... IP20 Peso del aparato en kg: ................... aprox. 25 kg Cantidad de aceite: ..................... aprox. 0,23 litro Peligro! Ruido Los valores de emisión de ruidos se han deter- minado conforme a EN ISO 2151:2008.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica.

Compruebe que el aparato no haya sufrido daños durante el transporte. De ser así, los daños detectados deberán comunicarse de inmediato al transportista que ha entregado en compresor.

El compresor deberá colocarse cerca del lugar de consumo.

Es preciso evitar el uso de conductos de aire largos o prolongaciones del cable de conexi- ón.

El aire aspirado por el compresor deberá ser seco y libre de polvo.

No instale el compresor en un recinto húme- do o mojado.

El compresor solo podrá ser operado en recintos apropiados (con ventilación óptima, temperatura ambiente +5°C - +40°C). El recinto deberá estar libre de polvo, ácidos, vapores, así como gases inflamables o explo- sivos. Anl_TE_AC_230_24_8_SPK9.indb 94Anl_TE_AC_230_24_8_SPK9.indb 94 28.08.2018 09:57:2428.08.2018 09:57:24E

El compresor es apto para su uso en recintos secos. No se permite su uso en áreas de tra- bajo donde se produzcan salpicaduras.

Antes de la puesta en marcha es preciso comprobar el nivel de aceite en la bomba del compresor.

Operar el aparato únicamente sobre una base firme y plana.

Emplear mangueras flexibles para evitar que se transmitan cargas inadmisibles al sistema de conductos en la conexión de la instalación de compresión al sistema de conductos.

Es necesario emplear un separador, colector y posibilidades de desagüe según se requie- re para procesar los líquidos que genera el compresor antes de la puesta en marcha de la instalación de compresión.

Las mangueras de alimentación deben estar equipadas con un cable de seguridad (p. ej. un cable metálico) cuando las presiones sean superiores a los 7 bar.

6. Montaje y puesta en servicio

Advertencia! ¡Montar completamente el aparato antes de ponerlo en servicio!

6.1 Montaje de las ruedas (3)

Montar las ruedas adjuntas siguiendo las indica- ciones de la fi g. 5.

6.2 Montaje de las patas de apoyo (4)

Montar las patas de apoyo (4) adjuntas siguiendo las indicaciones de la fi g. 6.

6.3 Cambiar el tapón de cierre del aceite (14)

Retirar con ayuda de un destornillador la tapa de transporte del orifi cio de llenado de aceite e introducir el tapón adjunto (14) en dicho orifi cio (fi g. 7-8).

6.4 Montaje del fi ltro de aire (1)

Con ayuda de un destornillador, retirar la tapa de transporte en la conexión del fi ltro de aire. Atornillar el fi ltro de aire incluido en el volumen de entrega (fi g. 9).

6.5 Conexión a la red

El motor está dotado de un interruptor de sobrecarga (fig. 3/pos. 16). Si se sobrecarga el compresor el interruptor de sobrecarga se conecta automáticamente para proteger al compresor de un sobrecalentamiento. Si salta el interruptor de sobrecarga, desconectar el compresor en el interruptor ON/OFF (8) y es- perar hasta que se enfríe. Pulsar el interruptor de sobrecarga (16) y volver a conectar el compresor.

El cableado de gran longitud como, p. ej,. las alargaderas, los tambores de arrollamiento de cable, etc. causan cortes de corriente y pueden dificultar la marcha de la máquina.

Las bajas temperaturas, inferiores a 5°C, pueden dificultar la marcha del motor.

6.6 Interruptor ON/OFF (8)

El compresor se enciende tirando del interruptor ON/OFF (8). Para apagar el compresor, simplemente presio- nar el interruptor ON/OFF (8). (Fig. 2)

La presión se puede regular en el manómetro (6) con el regulador de presión (7).

La presión regulada se puede obtener del acoplamiento rápido (5).

6.8 Ajuste del interruptor de presión

El interruptor de presión ha sido ajustado en fábrica. Presión de conexión: ca. 6 barios Presión de desconexión: ca. 8 barios

7. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro. Anl_TE_AC_230_24_8_SPK9.indb 95Anl_TE_AC_230_24_8_SPK9.indb 95 28.08.2018 09:57:2428.08.2018 09:57:24E

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar el cable cuando se realicen tra- bajos de mantenimiento o de limpieza. Aviso! ¡Esperar hasta que el compresor esté total- mente frío! ¡Peligro de sufrir quemaduras! Aviso! Eliminar la presión de la caldera antes de efectuar los trabajos de mantenimiento y limpieza. Aviso! Apagar siempre el aparato cuando se deje de usar y desenchufarlo de la corriente.

Evitar al máximo posible que la suciedad y el polvo se acumulen en los dispositivos de se- guridad. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato de forma periódica con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes; ya que podrían deteriorar las piezas de plá- stico del aparato. Es preciso evitar que entre agua en el interior del aparato.

Antes de realizar la limpieza separar del compresor la manguera y las herramientas de pulverizado. No limpiar el compresor con agua, disolventes o similares.

8.2 Agua de condensación (fi g. 1)

Advertencia! Para conseguir una prolongada vida útil del recipiente de presión (2), después de cada funcionamiento debe evacuarse el agua de condensación abriendo el tornillo purgador (11). Antes de cada funcionamiento, comprobar que el recipiente de presión no esté dañado ni oxidado. El compresor no debe utilizarse con un recipiente de presión dañado u oxidado. Si detecta algún daño, deberá ponerse en contacto con el taller del servicio técnico. Advertencia! El agua de condensación del recipiente de presión contiene residuos de aceite. Eliminar el agua de condensación de forma ecológica en la entidad recolectora pertinente.

8.3 Válvula de seguridad (10)

La válvula de seguridad está regulada a la presi- ón mayor admitida del recipiente de presión. No está permitido reajustar la válvula de seguridad o retirar su precinto. Para que la válvula de se- guridad funcione correctamente cuando resulte necesaria, activarla de vez en cuando. Apretar el anillo hasta que se pueda escuchar que sale la presión de aire. A continuación, volver a soltar el anillo.

8.4 Controlar regularmente el nivel de aceite

Colocar el compresor en una superfi cie plana. El nivel de aceite se debe encontrar entre MAX y MIN de la mirilla (fi g. 10). Cambio de aceite: Aceite recomendado: SAE 5W/40 o similar. El primer cambio se debe hacer después de 100 horas de funcionamiento. Después, cambiarlo cada 500 horas de funcionamiento.

8.5 Cambiar el aceite

Apagar el motor y desenchufar el aparato. Una vez se haya eliminado el aire comprimido existen- te, quitar el tornillo purgador de aceite (15) de la bomba del compresor. Para que el aceite no cai- ga de forma descontrolada, colocar una pequeña acanaladura de chapa bajo el tornillo y recoger el aceite en un recipiente. En caso de que no salga todo el aceite, se recomienda inclinar un poco el compresor. Eliminar el aceite convenientemente lleván- dolo a un punto de recogida de aceite usado. Una vez sacado todo el aceite, volver a poner el tornillo de purga de aceite (15). Introducir el aceite nuevo en el orifi cio (13) hasta que el nivel de aceite alcance el nivel teórico. A continuación, volver a poner el tapón de cierre de aceite (14).

8.6 Limpieza del fi ltro de aspiración (1)

El fi ltro de aspiración impide aspirar polvo y suciedad. Es necesario limpiar dicho fi ltro como mín. cada 300 horas de servicio. Un fi ltro de as- piración atascado reduce considerablemente la potencia del compresor. Abrir el tornillo en el fi ltro de aire de manera que las mitades de la carcasa del fi ltro se puedan abrir. Aplicar aire comprimido a todas las piezas del fi ltro a baja presión (aprox. 3 bar) y montar a continuación el fi ltro siguiendo el orden contrario. Durante la limpieza es preciso asegurar que se lleva la protección necesaria contra el polvo (p. ej. mascarilla adecuada). Anl_TE_AC_230_24_8_SPK9.indb 96Anl_TE_AC_230_24_8_SPK9.indb 96 28.08.2018 09:57:2428.08.2018 09:57:24E

Aviso! Desenchufar el aparato y purgar de aire el apa- rato y todas las herramientas de aire comprimido conectadas. Colocar el compresor de manera que no se pueda conectar de forma inesperada. Aviso! Guardar el compresor sólo en un entorno seco y al que no se pueda acceder sin autori- zación. ¡No inclinarlo, guardarlo sólo de pie!

Para transportar el compresor, desplazarlo sujetándolo por la empuñadura.

Transportarlo solo por la empuñadura de transporte.

Proteger el aparato contra golpes o vibracio- nes inesperadas.

8.9 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio. Anl_TE_AC_230_24_8_SPK9.indb 97Anl_TE_AC_230_24_8_SPK9.indb 97 28.08.2018 09:57:2428.08.2018 09:57:24E

Problema Causa Solución El compresor no funciona.

1. No dispone de tensión de red.

2. Tensión de red demasiado baja.

3. Temperatura exterior demasiado

4. El motor se ha sobrecalentado.

1. Comprobar el cable, el enchufe, el

fusible y la toma de corriente.

2. Evitar alargaderas excesivamente

largas. Utilizar alargaderas con sec- ción de cable sufi ciente.

3. No poner en funcionamiento cu-

ando la temperatura exterior sea inferior a +5°C.

4. Dejar enfriar el motor y, en caso

necesario, solucionar la causa del sobrecalentamiento. El compresor está en marcha pero no hay presión.

1. La válvula de retención (23) pre-

2. Las juntas están rotas.

3. El tornillo de purga del agua de

condensación (11) presenta fugas.

1. Cambiar la válvula de retención

(23) en un taller especializado.

2. Comprobar las juntas, cambiar las

juntas en mal estado en un taller especializado.

3. Apretar el tornillo a mano. Compro-

bar la junta en el tornillo, en caso necesario cambiarla. El compresor está en marcha, el manómetro indica la presión pero las herramientas no funcionan.

2. El acoplamiento rápido presenta

3. Insufi ciente presión ajustada en el

regulador de presión.

1. Comprobar la manguera de aire

comprimido y las herramientas, en caso necesario cambiarlas.

2. Comprobar el acoplamiento rápido

y, de ser necesario, cambiarlo.

3. Seguir abriendo el regulador de

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TE_AC_230_24_8_SPK9.indb 99Anl_TE_AC_230_24_8_SPK9.indb 99 28.08.2018 09:57:2528.08.2018 09:57:25E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Correa trapezoidal, fi ltro de aire Material de consumo/Piezas de consumo* Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TE_AC_230_24_8_SPK9.indb 100Anl_TE_AC_230_24_8_SPK9.indb 100 28.08.2018 09:57:2528.08.2018 09:57:25E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TE_AC_230_24_8_SPK9.indb 101Anl_TE_AC_230_24_8_SPK9.indb 101 28.08.2018 09:57:2528.08.2018 09:57:25FIN
