Reparatie informatatie - Wasmachine

1.1 Belangrijke informatie 83

1.1.1 Doel 83
1.2 Verklaring van symbolen 83
1.2.1 Gevarenniveauaus 83
1.2.2 Gevarensymbolen 83
1.2.3 Structuur van de waarschuwingen 84
1.2.4 Algemene symbolen 84

Gereedschappen en hulpmiddelen 85

Reparatie. 86

3.1 Bedieningspaneel verwangen 86

3.1.1 Bedieningspaneel verwijderen 86
3.1.2 Bedieningspaneel monteren 87

3.2 Wasmiddelladeervangen 88

3.2.1 Wasmiddellade verwijderen 88
3.2.2 Wasmiddellade monteren 88

3.3 Handgreep wasmiddellade verrangen 89

3.3.1 Handgreep wasmiddellade verwijderen 89
3.3.2 Handgreep wasmiddellade monteren 89

3.4 Deur verwangen 90

3.4.1 Deur verwijderen 90
3.4.2 Deur monteren 90

3.5 Deurcomponenten verrangen 91

3.5.1 Deurcomponenten verwijderen 91
3.5.2 Deurcomponenten monteren 91

3.6 Deurscharnier verrangen 92

3.6.1 Deurscharnier verwijderen 92
3.6.2 Deurscharnier monteren 92

3.7 Deurafdichting verrangen 93

3.7.1 Deurafdichting verwijderen 93
3.7.2 Deurafdichting monteren 94

3.8 Deurslot verrangen 95

3.8.1 Deurslot verwijderen 95
3.8.2 Deurslot monteren 96

3.9 Trommelverlichting verrangen 97

3.9.1 Trommelverlichting verwijderen 97
3.9.2 Trommelverlichting monteren 97

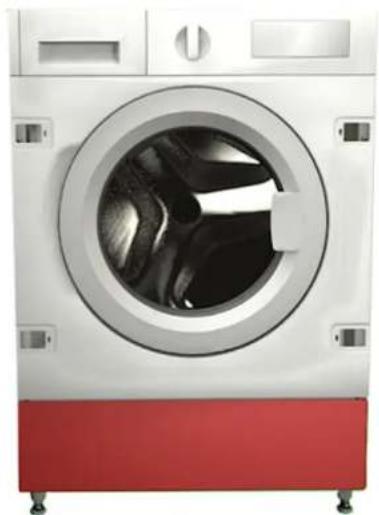

Onderklep verrangen 98
3.10.1 Onderklep verwijderen 98
3.10.2 De klep monteren 99

3.11 Frontpaneel verwangen 100

3.11.1 Frontpaneel verwijderen 100
3.11.2 Frontpaneel monteren 101

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document—heben een gestandaardiseerd uiterlijk en een gestandaardiserde struur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen worden gewaarschuwd. De maatregel om het gee vaar te vermiinden worden vermeld.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/ of afbeeling)
1	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ..., dan ...)
	Identificatie van een resultaat
StartlIdentificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / vstenster (in het display van het apparatusat)

Tabel 3. Algemene symbolen

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torr T20 schroe- vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentseutel [15000441]	Momentseutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lengte 200 mm
Zijsnijtlang [00342182]	Lengte: 200 mm

Benaming Details	Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6
Combination wrench [00340814]	Maat 13°mm, M8
Ring-steeksleutel [00340817]	Maat 17 mm, M10
Ring-steeksleutel [15000459]	Maat 16°mm, M10

Reparatie

3.1 Bedieningspaneel verrangen

VOORZICHTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Beveilig apparaten gegen weglijden.

VOORZICHTIG

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

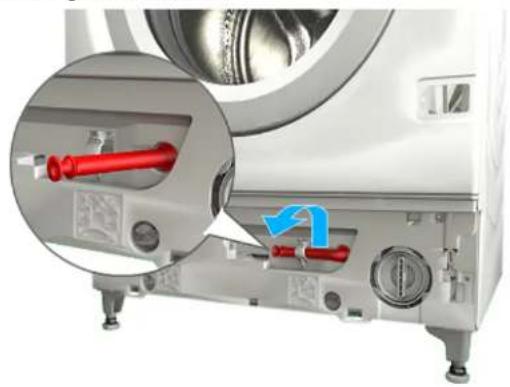

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Het apparaat is vrij toegankelijk.
Wasmiddellade is verwiederd. 88

3.1.1 Bedieningspaneel verwijderen

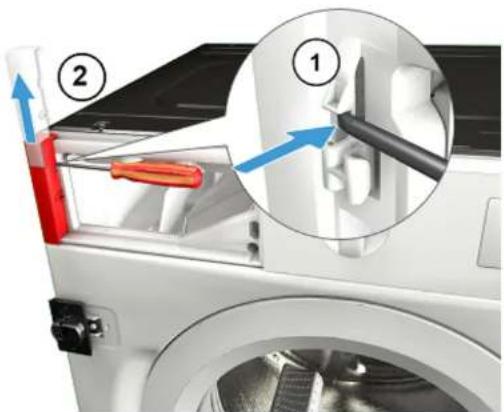

1. 1. Maak vergrendelelement (1) los.
2. Verwijder de afdekking (2).

Reparatie

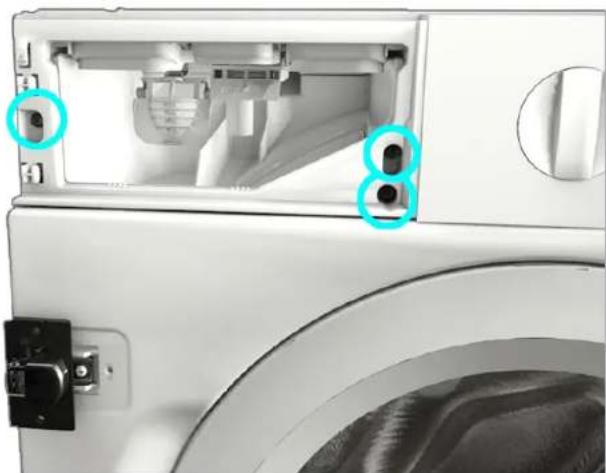

1. Verwijder schroeven. 3.1. Maak vergrendelelementen (1, 2) los.

1. Trek het bedieningsspaneel maar de voorkant (3).

1. Verwijder het bedieningsspaneel.

3.1.2 Bedieningspaneel monteren

Monteer in omgeekerde volgorde.

Reparatie

3.2 Wasmiddellade verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.

3.2.1 Wasmiddellade verwijdenen

1. Trek de wasmiddellade open.
2. 1. Druh het inezetuk (1) omlaag.
3. Verwijder de wasmiddellade (2).

3.2.2 Wasmiddellade monteren

Monteer in omgekeerde volgorde.

Reparatie

3.3 Handgreep wasmiddellade verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Wasmiddellade is verwijderd.→88

3.3.1 Handgreep wasmiddellade verwijdenen

1. Maak vergrendelelementen los.

1. Verwijder de handgreep van de wasmiddellade.

3.3.2 Handgreep wasmiddellade monteren

Monteer in omgeekerde volgorde.

Reparatie

3.4 Deur cervangen

VOORZICHTG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers
Steek uw vingers Niet in het scharniergedeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieining afgehaald.
Deur wordt geopend.
Behuizingsfront is verwijderd.

3.4.1 Deur verwijderen

1.

LET QPI

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!
Schade aan andere onderdeien van het apparaat of bij de klant thus bijvoorbeel aan de voer.
Beveilig component gegen vallen.

VAORZICTIG

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

Verwijder schroeven (1).

1. Verwijder deur maar boven toe.

3.4.2 Deur monteren

Monteer in omgeekerde volgorde.

Reparatie

3.5 Deurcomponenten verrangen

VAOORZICTHIG

Maak het scharniergedeelite open!

Beknelling/afklemming van vingers

Steek uw vingers Niet in het scharniergededeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Bebuizingsfront is venviiderd.
Deur is verwijderd.→90

3.5.1 Deurcomponenten verwijderen

Demonteer de deur van buitenaar binnen.

3.5.2 Deurcomponenten monteren

Monteer in omgekeerde volgorde.

Reparatie

3.6 Deurscharnier cervangen

VAOORZICTIG

Maak het scharniergedeelite open!

Beknelling/afklemming van vingers
Steek uw vingers Niet in het scharniergededeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieening afgehaald.

3.6.1 Deurscharnier verwijderen

1. Draai de twee schroeven los.
2. Verwijder de deur.
3. Demonteer de deur van buitenaar binnen.

1. Verwijder het deurscharmier.

3.6.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

Reparatie

3.7 Deurafdichting verrangen

A VOORZICTIG

Scherpe randen aan de behuizing! Snijtsetel

Draag veiligheidshandschoenen.

A VOORZICTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraatke schrooven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieing afgehaald.
Het apparaat is vrij toegankelijk.
Wasmiddellade is verwiederd.→88
Bedieningspaneel is verwijderd.
Deur is verwijderd. 90

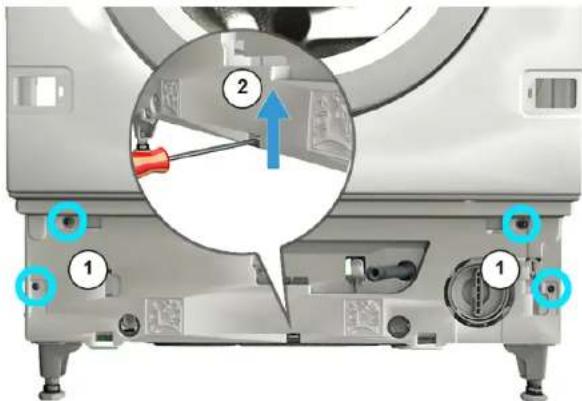

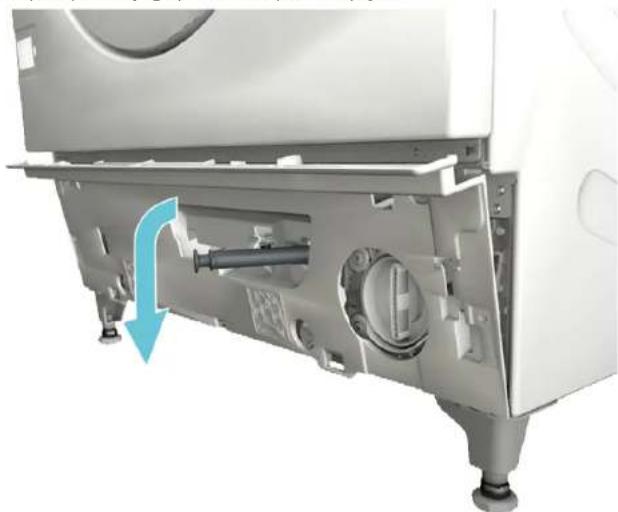

Onderklep is verwiederd.98

3.7.1 Deurafdichting verwijdenen

1. Maak de houder van de trommelverlichting los.

2.

LET OPI

Gevaar voor beschadigd oppervlakte

Het apparaatopoppviak kan krassen opopen als verkeerde gereedschappen worden gebrukt.

• Gebruik uilsluitend kunststof gereedschappen om de spanning te verrangen.

Haal de spanning met een kunststof gereedschap van de afdichting af.

1. Haal de deurafdichting los van het frontpaneel.
2. Haal de kabelstekker los van het deurslot.

Reparatie

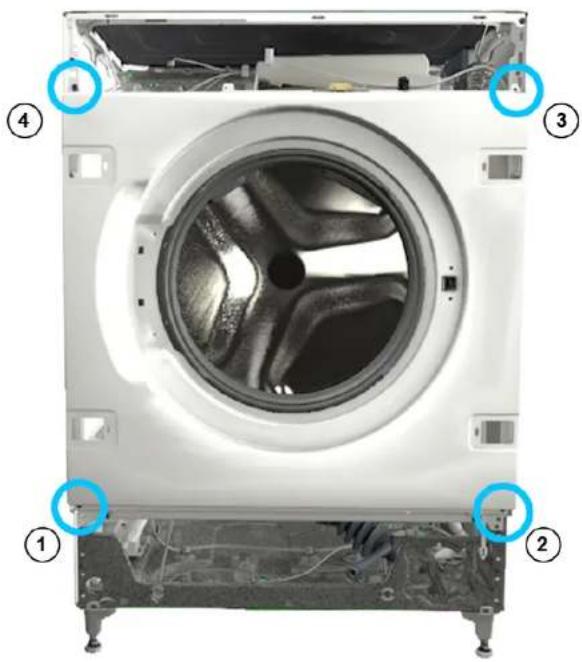

1. Draai de schroeven in de aangegeven volgorde los.

1. Verwijder het frontpaneel.

2. Maak alle slangverbindingen los.

1. Verwijder de deurafdichting.

3.7.2 Deurafdichting monteren

Monteer in omgeekerde volgorde.

Reparatie

3.8 Deurslot cervangen

Als fabrikant zich wij conform Verordering (EU) 2019/2023 verplicht om consumenten eenreservedeurbewelling inclusief reparatie-instructues te verstrekken. Wij wollen u er darüber op wijzen dat na verwang van een deurbevwelling een elektrotechnische gewleidhestest door een gekwalificeceerde elektricien vereist is voordat het apparaat in gebruik mag worden genommen. Deze persoon moet aantoonbaar gekwalificeceerd zich op grond van de landspecifieke wetten, regelgeving en normen.

LET OPI!

Gevaar voor valende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thus bij voorbeeld aan de vloer. Beveilig component gegen vallen.

Voorwaarde:

Apparaat wordl van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieing afgehaald.
Het apparaat is vrij toegankelijk.
Behuizingsfront is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.→90
Spanring is verwijderd.
Frontpanel is verwijderd.
Deurafdichting is verwijderd.

3.8.1 Deurslot verwijderen

1. Haal de stekker van het deurslot los.
2. Maak het deurslot los.

1. Verwijder het deurslot.

Reparatie

3.8.2 Deurslot monteren

Monteer in omgekeerde volgorde.

Reparatie

3.9 Trommelverlichting cervangen

A VOORZICTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Beveilig apparaten gegen weglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgerakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieening afgehaald.
Het apparaat is vrij toegankelijk.
Wasmiddellade is verwijderd. 88
Bedieningspaneel is verwijderd.

3.9.1 Trommelverlichting verwijderen

1. Trek de houder van de trommelverlichting uit het apparatusat.
2. Haal de elektrische verbindingen los.
3. Haal de trommelverlichting uit de houder.

3.9.2 Trommelverlichting monteren

Monteer in omgekeerde volgorde.

Reparatie

3.10 Onderklep verwangen

Aft.1:Klep bodemgroep

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Behuizingsfront is verwijderd.

3.10.1 Onderklep verwijderen

Voorwaarde:

Apparaat wordt van de stroomvoorzieening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.
1. Verwijder de onderklep.

2. Haal de slang los van de houder.

Reparatie

3.1.Draai de schroef (1) los.

1. Druk op het bevestigingspunt en verwijder maar beneden toe (2).

1. Trek aan de klep van de bodemgroep en verwijder hem waar voren toe.

Monteer in omgeekerde volgorde.

Reparatie

3.11 Frontpanelervangen

VOORZICHTG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Het apparaat is vrij toegankelijk.
Wasmiddellade is verwijderd.→88
Behuizingsfront is verwijderd.
Deur is verwijderd.→90
Deurafdichting is verwijderd.

3.11.1 Frontpaneel verwijderen

1. Maak de houder van de trommelverlichting los.

2.

VAORZICHITIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte schrooven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thus

bijvoorbeeld aan de vloer.

Draai de schroeven in de aangegeven volgorde los.

1. Verwijder het frontpaneel.

3.11.2 Frontpaneel monteren

Monteer in omgeekerde volgorde.

3.4.2 Installing door

3.6 Replacing door hinge

Caution

Open hinge area!

3.6.1 Removing door hinge

3.6.2 Installing door hinge

3.7.1 Removing door seal

3.7.2 Installing door seal

3.8.1 Removing door lock

3.8.2 Installing door lock

Eemaldage kruid (1).

Purtati manusi de protectie.

Alunecarea aparatelor inclinate!

Fracturi/zdrobini

Fixati aparatele impotrivalaunecarii.

Purtati manusi de protectie.

Purtati manusi de protectie.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala alunecarii.

ATENTIONARE

Purtati manusi de protectie.

Cerintă:
