NAVODILA ZA UPORABO iQ500 WI14W301GB SIEMENS

3.11.1 Uklanjanje prednje ploce

1.2.1 Urovne nebezpečenstva

Orodja in pripomočki 405

Popravilo 406

3.1 Zameniaya plošće za yence 406

3.1.1 Odstranjevanje plošće za vence 406
3.1.2 Namestitev plošće za vence 407

3.2 Zamenjava predalicka za detergent.. 408

3.2.1 Odstranjevanje predalčka za detergent 408
3.2.2 Namestitev predalcka za detergent 408

3.3Zamenjavarocaja predalcka za detergent. 409

3.3.1 Odstranjevanje rocaja predalcka za detergent 409
3.3.2 Namestitev rocaja predalcka za detergent 409

3.4 Zamenjava vrat 410

3.4.1 Odstranjevanje vrat 410
3.4.2 Namestitev vrat 410

3.5 Zamenjiva component vrat 411

3.5.1 Odstranjevanje component vrat 411
3.5.2 Namestitev component vrat 411

3.6 Zamenjava tecaja vrat 412

3.6.1 Odstranjevanje tecaja vrat 412
3.6.2 Namestitev tecaja vrat. 412

3.7 Zamenjavatesnilavarat 413

3.7.1 Odstranjevanje tesnila vrat 413
3.7.2 Namestitev tesnila vrat 414

3.8 Zamenjava varovala vrat 415

3.8.1 Odstranjevanje varovala vrat 415
3.8.2 Namestitev varovala vrat 416

3.9 Zamenjava luci bobna 417

3.9.1 Odstranjievanie luci bobna 417
3.9.2 Namestitev luci bobna 417

3.10 Zamenjava spodnjegaPokrova 418

3.10.1 Odstranjevanje spodnjegaPokrova 418
3.10.2 NamestitevPokrova 419

3.11 Zamenjava sprednje plošće 420

3.11.2 Namestitev sprednje plošće 421

3.11.1 Odstranjevanje sprednje plošće 420

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
2	Nevarnost eksplozije
3	Nevarnost ureznin
4	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajočega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorla v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnostil

Morebitne posledice ob neupostevanju nearnosti/opozoria.

Ukrepi in prepovedi za preprecevanje nevarnosti.

V naslednjemprimeru je prikazano opozorilo, ki opozjara pred elektrichnim udarom za radi delov pod napetostjo. Naveden je ukrdep za preprecevanje nevarmosti.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricnega udara

Izkliučite aparate iz elektríne nega omrežja vsaj 60 sekund pred začekkom popravil.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednjii splošni simboli:

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov	JUILL
Izvjauč Torx T20 z izvirtno [00340764]	100 mm, za vijake z varmostnim zatičem	●●●
Momentni ključ [15000441]	Momentni ključ 20-100 Nm
Plošćati zvjauč [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zašćtna izolacija 1000 V AC	●●●●
Plošćati zvjauč [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zašćtna izolacija 1000 V AC	●●●●●
Iglicižaste klesće, za-krivljene [00341269]	Dolžina 200 mm	●●●●●
Klësće za boćno re-zanje [00342182]	Dolžina: 200 mm	●●●●●

Oznaka Podrobnosti Slike
Kombinirani ključ [00340811]	Velikost ključa 10°mm, M6
Combination wrench [00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ [00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ [15000459]	Velikost ključa 16°mm, M10

Popravilo

Zdrs nagnjenih aparatov!

Zlomi kosli/zmečkanine

Aparate zašcitite pred zdrsavanjem.

Nevarnost padajoch delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

Komponento zaščitite pred padcem.

Zahteva:

Aparat je odklopjen iz omreznepapotosti.
Aparat je odklopljen iz vira vode.
Aparat je prosto dostopen.
Predalck za detergent je bil odstranjen. 408

3.1.1 Odstranjevanje plošće za vence

1. 1. Sprostite drzalni element (1).
2. OdstranitePokrov (2).

Popravilo

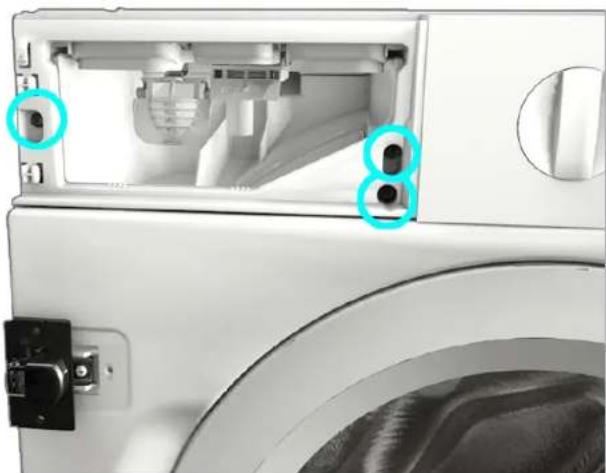

1. Odstranite vijake. 3.1. Sprostite drzalne elemente (1, 2).

1. Povlecite ploso za vence proti sprednjemu delu (3).

1. Odstranite plosco za vence.

3.1.2 Namestitev plošće za vence

• Nastestite v obrtnem vrstnem redu.

Popravilo

3.2 Zamenjava predalcka za detergent

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.

3.2.1 Odstranjevanje predalčka za detergent

1. Izvlecite predalcek za detergent.
   2.1.Vstavek (1) potisnite navzdol

2. Odstranite predalcek za detergent (2).

3.2.2 Namestitev predalcka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.3 Zamenjava rocaja predalcka za detergent

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent je bil odstranjen. 408

3.3.1 Odstranjevanje rocaja predalcka za detergent

1. Sprostitde drzalne elemente.

1. Odstranite ročaj predalčka za detergent.

3.3.2 Namestitev ročaja predalčka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.4 Zamenjava vrat

PREVIDNO

Odprite obmoje tecajl

Zmeckanine/zagozditev prstov
Ne segajte v obmoce tecajev.
Uporabljaje zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Vrata so odprta.
Pohistvena fronta je bila odstranjena.

3.4.1 Odstranjevanje vrat

1.

POZQRI

Nevarnost padajochih delov zaradi zrahljanih vijakov!
Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
- Komponento zašcitite pred padcem.

PREVIDNO

Nevarnost padajochih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.
Kcomponento zaicite pred pacem.

Odstranite vijake (1).

1. Odstranite vrala v smeri navzgor.

3.4.2 Namestitev vrat

• Namestite v obrtnem vrstnem redu.

Popravilo

3.5 Zamenjava component vrat

PREVIDNO

Odprite obmoje tecajal

Zmeckanine/zagozditev prstov
Ne segaje v obmoje tecajev.

Uporablajte zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.
Pobistvena fronta ie bila odstranjena
Vrata so bila odstranjena,→410

3.5.1 Odstranjevanje component vrat

Vrata razstavite od zunanje proti notranji strani.

3.5.2 Namestitev component vrat

• Namestite v obratnem vrstnem redu.

Popravilo

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopjen iz vira vode.

3.6.1 Odstranjevanje tečaja vrat

1. Sprostite dva vijaka.
2. Odstranite vrata.
3. Vrata razstavite od zunanje proti notranji strani.

3.6.2 Namestitev tečaja vrat

• Namestite v obratnem vrstnem redu.

Popravilo

3.7 Zamenjava tesnila vrat

Ostri robovi ohisjal

Ureznine

Uporabljaite zašcitne rokavice.

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

• Komponento zašitite pred pacdem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašilite pred padcem.

Zahteva:

Aparat je odklopljen iz omreznepapotosti.
Aparat je odklopljen iz vira vode.
Aparat je prosto dostopen.
Predalck za detergent je bil odstranjen.408
Plošca za vence je bila odstranjena.
Vrata so bila odstranjena. 410
SpodnjiPokrov je bil odstranjen.418

3.7.1 Odstranjevanje tesnila vrat

1. Zrahlajte drzalo na luicki bobna.

2.

POZOR!

Tveganje poskodb povrsine!

Povrsina aparata se lahko ob uporabi napacnih orodij poskoduje.

Za zamenjavo obroca napenjalnika uporabljajie le plastična

orodja

S plasticnim orodjem odstranite obroc napenjalnika s tesnila.

1. Sprostite tesnilo vrat s sprednje plosoe.
2. Sprostite priključek kabla z varovala vrat.

Popravilo

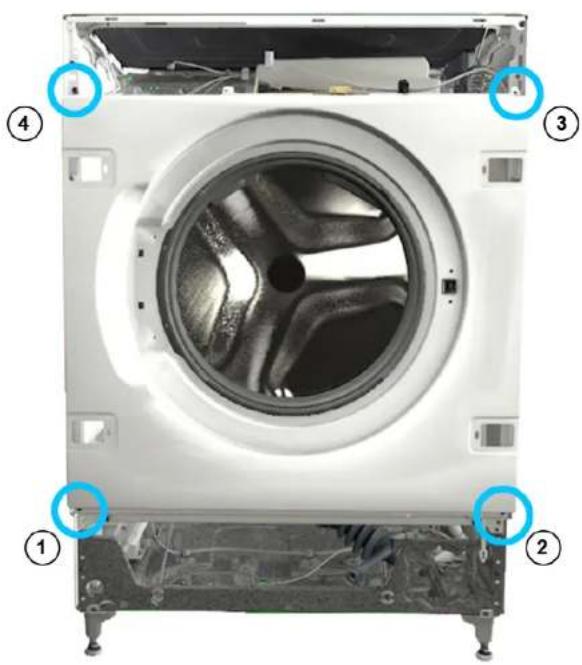

1. Zrahlajte vijake v navedenem vrstnem redu.

1. Odstranite sprendno plosco.

2. Odklopite vse prikljücke cevi.

1. Odstranite tesnilo vrat.

3.7.2 Namestitev tesnila vrat

• Namestite v obratnem yrstnem redu.

Popravilo

3.8 Zamenjava varovala vrat

Kot proizvajalec moramo potrošnikom zagotoviti nadomestno varovalo vrat vklj. z navodili za uporabo v skladu d ze direktivo (EU) 2019/2023. Vendor Želimo izpostaviti, da je po zamenjavi varovala vrat potreben preizkus elektoftehniche varnosti s strani kvalificirana nega elektricjara, predena zaşene z uporabo naprave. Ta oseba mora biti preverljivo kvalificirana v skladu z zakoni, predpisin standardi, ki veljao za posamezno državo.

Zahteva:

Aparat je odklopljen iz omreze napelosti.
Aparat je odklopljen iz vira vode.

Aparat je prosto dostopen.
Pohistvena fronta je bila odstranjena.
Plošca za vence je bila odstranjena.
Vrata so bila odstranjena.410
Obroč napenjalnika je bil odstranjen.
Spredna plosca je bila odstranjena
Tesnilo vrat je bilo odstranjeno.

3.8.1 Odstranjevanje varovala vrat

1. Odklopite vtic varovala vrat.
2. Sprostite varovalo vrat.

1. Odstranite varovalo vrat.

Popravilo

3.8.2 Namestitev varovala vrat

• Nastestite v obratnem vrstnem redu.

2021-02-16_8001214498 Avtorske pravice BSH Hausgeräte GmbH Stran 416 od 481

Popravilo

3.9 Zamenjava luci bobna

PREVIDNO

Ostri robovi ohisjal

Jureznine

Uporabljaite zašcitne rokavice.

A OPOZORILO

Zdrs nagnjenih aparatov!

Zlomi kosli/zmečkanine

Aparate zašcitite pred zdrsavanjem.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

skodbe zaradi padajocih delov.

• Komponento zaščitite pred padcem.

POZORI

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašilite pred padcem.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopjen iz vira vode.
Aparat je prosto dostopen.
Predalck za detergent je bil odstranjen. 408
Plošca za vence je bila odstranjena.

3.9.1 Odstranjevanje luči bobna

1. Izvlecite drzalo luci bobna iz aparata.
2. Odklopite elektriche prikljucke.
3. Odstranite luc bobna z drzala luci bobna.

3.9.2 Namestitev luci bobna

• Namestite v obrnem vrstnem redu.

Popravilo

3.10 Zamenjava spodnjegaPokrova

Sl.1: Pokrov spodnje skupine

Zahteva:

Aparat je odklopljen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Pohistvena fronta je bila odstranjena.

3.10.1 Odstranjevanje spodnjegaPokrova

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
1. Odstranite spodnjiPokrov.

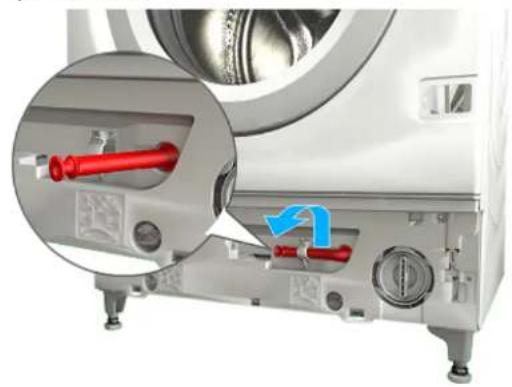

1. Odklopite cev z drzala.

Popravilo

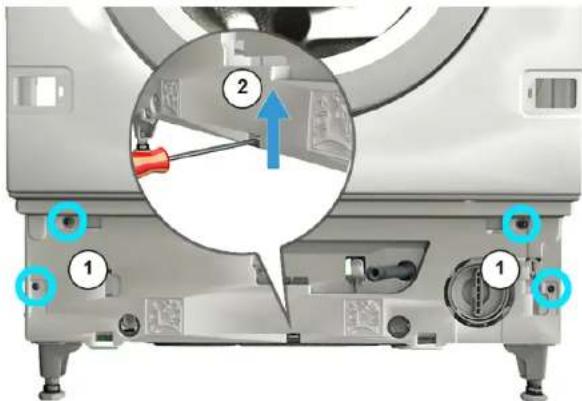

3.1.Odvijte vijk 1

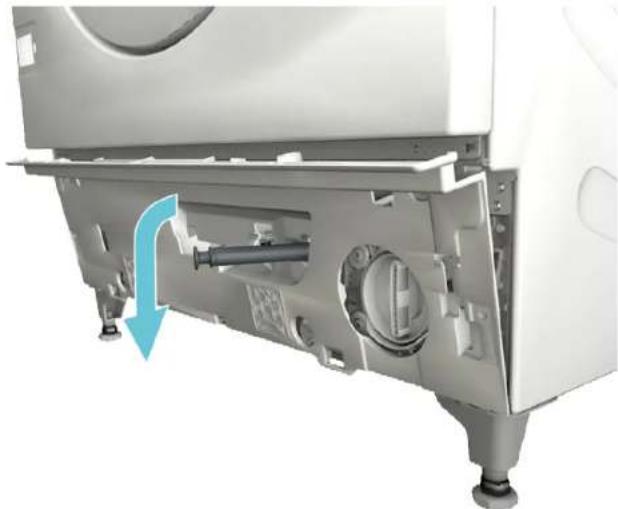

1. Pritisnite tocko zadrzevanja in odstranite v smeri navzdol (2).

1. Povlecite pokrov spodnje skupine in ga odstranite v smeri naprej.

Aparat je odklopjen iz omreznepapetosti.
Aparat je odklopljen iz vira vode.
Aparat je prosto dostopen.
Predalckek za detergent je bil odstranjen. 408
Pohistvena fronta je bila odstranjena.
Vrata so bila odstranjena.410
Tesnilo vrat je bilo odstranjeno.

3.11.1 Odstranjevanje sprende plošće

1. Zrahljaje drzalo na lucki bobna

2.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

skodbe zaradi padajocih delov.
- Komponento zašcitite pred padcem.

POZORI

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašcitite pred padcem.

Zrahljalte vijake v navedenem vrstnem redu.

Popravilo

1. Odstranite sprednjo ploščo.
   3.11.2 Namestitev sprende plošće
2. Namestite v obrtnem vrstnem redu.
