BRUKSANVISNING iQ500 WI14W301GB SIEMENS

Brug beskyttseshandsker.

Preindstilling:

3.2 Utskifting av vaskemiddelskuff

Forutsetning:

3.2.1 Demontering av vaskemiddelskuff

3.2.2 Montering av vaskemiddelskuff

Monteres i motsatt rekkefolge.

Reparasjon

3.3 Utskiftning av handtak pa vaskemiddelskuff

Forutsetning:

3.3.1 Demontering av handtak pa vaskemiddelskuff

1. Løsne laselementene.

1. Demonter handtaket pa vaskemiddelskuffen.

3.3.2 Montering av handtak pa vaskemiddelskuff

Monteres i motsattrekkefolge.

Reparasjon

3.7 Utskiftning av dorpakning

Skarpe kanter pa husl
Kuttskader

Bruk vernehansker.

3.7.1 Demontering av dorpakning

1. Løsne holderen på trommellampen.

OBS!

Fare for skader pa overflaten!

Apparats overflate kan fä riper ved bruk av feil verktoy.
Bruk bare plastverktoy nár du skal skiffe ut strammeringen

1. Demoner dorpakningen.

3.7.2 Montering av dorpakning

Monteres i motsatt rekkefge.

Reparasjon

Reparationsinformation - Tvattmaskin

Verktyg och hjälpmedel 445

Reparation 446

3.1 Byta kontrollpanel 446
3.1.1 Ta bort kontrollpanel 446
3.1.2 Montera kontrollpanel 447
3.2 Byta tvattmedelsfack 448
3.2.1 Ta bort tvattmedelsfack 448
3.2.2 Montera tvattmedelsfack 448
3.3 Byta handtag till tvattmedelsfack 449
3.3.1 Ta bort handtag till tvattmedelsfack 449
3.3.2 Montera handtag till tvattmedelsfack 449

3.4 Byta lucka 450
3.4.1 Ta bort lucka 450
3.4.2 Montera lucka 450
3.5 Byta luckans komponenter 451
3.5.1 Ta bort luckans komponenter 451
3.5.2 Montera luckans komponenter 451
3.6 Byta luckans gangjarn. 452
3.6.1 Ta bort luckans gangjarn 452
3.6.2 Montera luckans gangjam 452
3.7 Byta luckans tätning 453
3.7.1 Ta bort luckans tätning 453
3.7.2 Montera luckans tätning 454
3.8 Byta luckans las 455
3.8.1 Ta bort luckans las 455
3.8.2 Montera luckans las 456
3.9 Byta trummans lampa 457

3.9.1 Ta bort trummans lampa 457
3.9.2 Montera luckans lampa 457

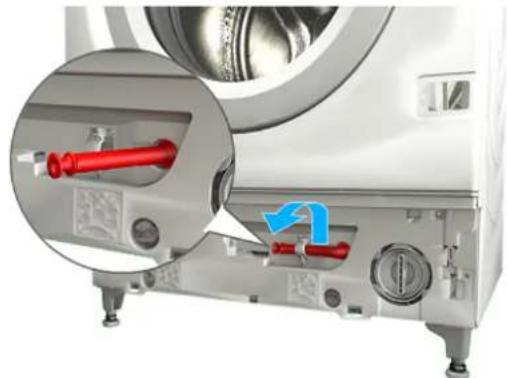

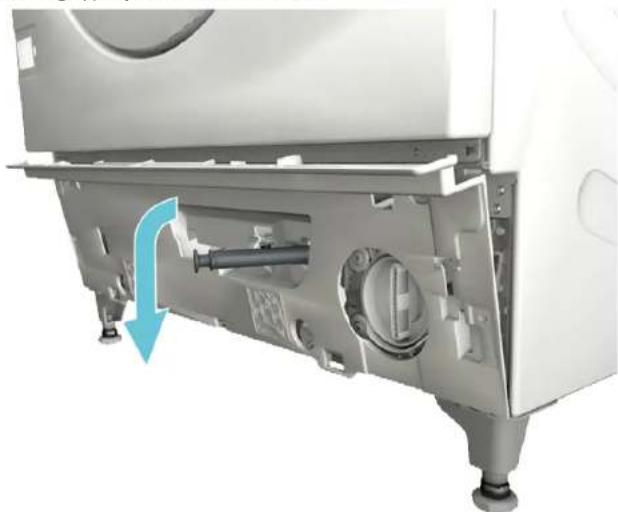

3.10 Byta bottenhöle 458

3.10.1 Ta bort bottenhöle 458
3.10.2 Montera höljet 459

3.11 Byta frontpanel 460

3.11.1 Ta bort frontpanel 460
3.11.2 Montera frontpanel 461

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda till lättare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialkador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ytor
	Fara på grund av starka magnetätt
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har att standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Mojlga konsekvenser av att faran/vermingen ignoreras.

Atgarder och forbud for att forebygga faran.

Följande exempl visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgård som forebygger faran.

Dödsfall pa grund av elstötar

Koppla bort maskiner fr elforsorjningen minst 60 sekunder innar reparationarpojaras.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
j	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en.lienk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà ...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent eller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Verktyg och hjälpmedel

Beteckning Detaljer	Bilder
Hjällpverktyg [15000155]	Verktyg für att lossa plastdeler
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, für skruvar med saker-hetsstift
Momentnyckel [15000441]	Momentnyckel 20 - 100 Nm
Spårskruvmejsel [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, skyddisolering 1000 V AC
Spårskruvmejsel [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, skyddisolering 1000 V AC
Spetstång, böjd [00341269]	Längd 200 mm
Sidavbitare [00342182]	Längd: 200 mm

Beteckning Detaljer Bilder
Kombinationsnyckel [00340811]	Skiftnyckelstorlek 10°mm, M6
Combination w-rech [00340814]	Skiftnyckelstorlek 13°mm, M8
Kombinationsnyckel [00340817]	Skiftnyckelstorlek 17 mm, M10
Kombinationsnyckel [15000459]	Skiftnyckelstorlek 16°mm, M10

Reparation

3.1 Byta kontrollpanel

Forutsattnng:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt aktomlig.
Tvattmedelsfacket har tagits bort.448

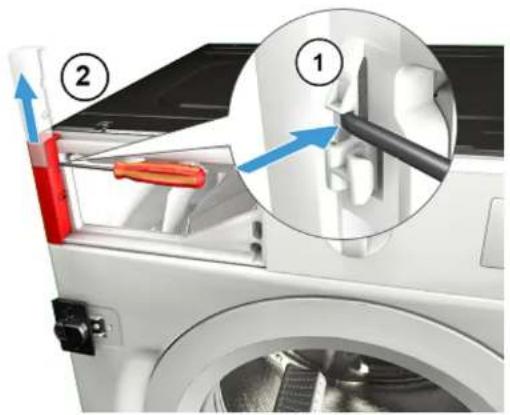

3.1.1 Ta bort kontrollpanel

1. 1. Lossa festelementet (1). 2. Ta bort holjet (2).

Reparation

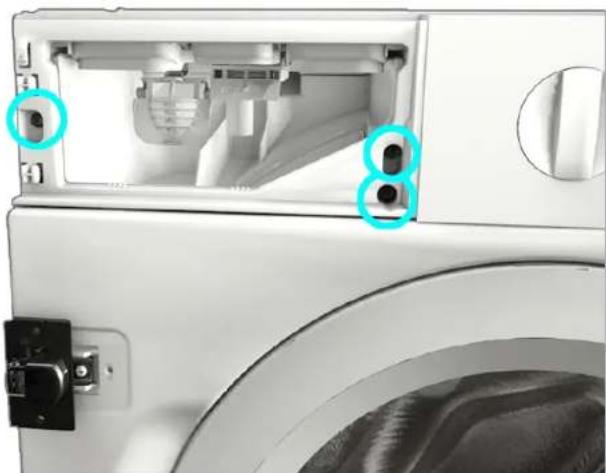

1. Ta bort skruvarna. 3.1. Lossa fastelementen (1, 2).

1. Dra kontrollpanelen mot fronten (3).

1. Ta bort kontrollpanelen.

3.1.2 Montera kontrollpanel

Montera i omvand ordning.

Reparation

3.2 Byta tvattmedelsfack

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

3.2.1 Ta bort tvattmedelsfack

1. Dra ut tvattmedelsfacket.
   2.1. Tryck niedat peasinsals (1). 2. Ta ut tvattmedelsfacket (2)

3.2.2 Montera tvattmedelsfack

Montera i omvand ordning.

Reparation

3.3 Byta handtag till tvattmedelsfack

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort-448

3.3.1 Ta bort handtag till tvattmedelsfack

1. Lossa festelementen.

1. Ta bort handtaget till tvattmedelsf Jacket.

3.3.2 Montera handtag till tvattmedelsfack

Montera i omvand ordning.

Reparation

3.4 Byta lucka

FORSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Luckan ar oppen.
Skapfronten har tagits bort.

3.4.1 Ta bort lucka

1.

OBSI!

Materiella skador pa andere delar av maskinen eller i kundens hem, t.ex. vid botten.
Sakra komponenter sa att de inte faller ner.

FORSIKTIGT!

Risk for fallande delar pa ground av lossade skruvar!
PersonskadorPGAundavfallande delar.
Sakra komponenter sa att de inte faller ner.

Ta bort skruvama (1).

1. Flytta luckan uppát.

3.4.2 Montera lucka

Montera i omvand ordning.

Reparation

3.5 Byta luckans componenter

FÖRSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.

Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Skapfronten har tagits bort.
Luckan har tagits bort.→450

3.5.1 Ta bort luckans componenter

Demontera luckan utifrán och in.

3.5.2 Montera luckans componenter

Montera i omvänd ordning.

Reparation

3.6 Byta luckans gängjärn

FORSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

3.6.1 Ta bort luckans gangjärn

1. Lossa de tvá skruvarna.
2. Ta bort luckan.
3. Demontera luckan utifrän och in.

1. Ta bort luckans gängjärn.

3.6.2 Montera luckans gangjarn

Montera i omvand ordning.

Reparation

3.7 Byta luckans tätning

FÖRSIKTIGT!

Vassa holjeskanter!

Skarskador

Anyand skyddshandskar.

FÖRSIKTIGT!

Personskador pà grund av fallande delar.

Sakra komponenter sa att de inte faller ner.

OBS!

Materiella skador pa andra delar av maskinen ell er i kundens hem, tex.

d botten

Sakra komponenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt atkomlig
Tvattmedelsfacket har tagits bort.→448
Kontrollpanelen har tagits bort.
Luckan har tagits bort.450
Bottenholjet har tagits bort. 458

3.7.1 Ta bort luckans tätning

1. Lossa pahallaren paurumlampan.

OBS!

Risk for att ytan skadas!

Maskinens yta kan repas om fel verktyg anvands.

Anvand baraplastverktyg for att byta ut spanringen.

Ta bort spanringen fran packningen med ett plastverktyg.

1. Lossa luckans tätning fran frontpanelen.
2. Lossa kabelkontakten fran luckans las.

Reparation

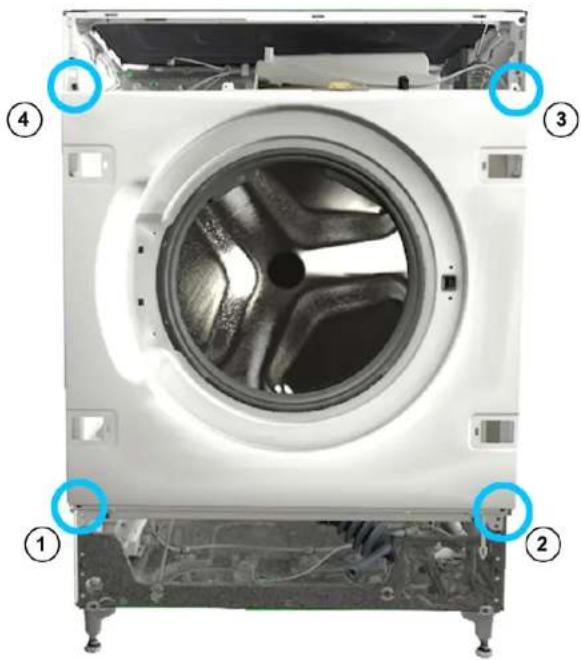

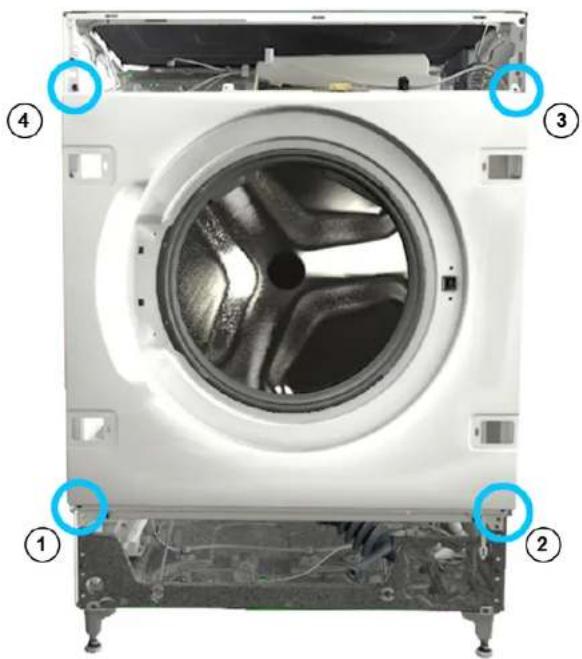

1. Lossa skruvarna i angiven ordningsfoljd.

1. Ta bort frontpanelen.

2. Lossa alla slangkopplingar.

3.7.2 Montera luckans tätning

Montera i omvand ordning.

Reparation

3.8 Byta luckans lás

Som tillverkare ar vi alagda att for vara kunder tilhandahalla reservdelen lucklas inklusive reparationsanvisnigar i enlighet med forording (EU) 2019/2023. VI vill dock paminna on det after byte av luckans las kravs ott alsakerhetstest utfort av behorig elektriker innan maskinen tas i bruk igen. Denna person mare vaste verifiebart behorig enigt det aktuella landets lagar, bestammelser och standarder.

FARIA! Risk for elstotar grund av str Livsfara pagrund av elstotar vid to

Elektriska delar ske repareras ay behorig elektriker.
Lut utfər e t sakerhetstest after reparationen, i enlighet med VDE 0701 eher landsspecifica regler.

FORSIKTIG!

Vassa holjeskanter!
Skarskador

Anvand skyddshandskar.

VARNING!

Erakurner/krosskador

Sakra maskiner sa att deinte kan glida.

FORSIKTIGT!

Risik for fallande delar p a grund av lossade skruvar!
Materiella skador pa andra delar av maskinen eiler kundens hem, tex. vid botten.
Sakra componenter sa att de inte faller ner.

Förutsätting:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning

Maskinen ar fritt atkomlig.
Skapfronten har tagits bort.
Kontrollpanelen har tagils bort.
Luckan har tagits bort. 450
Spannringen har tagits bort.
Frontpanelen har tagits bort.
Luckans tānting har tagits bort.

3.8.1 Ta bort luckans lás

1. Dra ur kontakten till luckans las.
2. Lossa luckans las.

1. Ta bort luckans las.

Reparation

3.8.2 Montera luckans las

Montera i omvand ordning.

2021-02-16_8001214498 Copyright BSH Hausgeräte GmbH Sida 456 av 481

Reparation

3.9 Byta trummans lampa

FÖRSIKTIGT!

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

WARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

FÖRSIKTIGT!

Risk for fallandedelearpagroundavlossade skruvarl

Persorskador pa grund av fallande delar.

Sakra komponenter sa att de inte faler ner.

OBSI

Materiella skador pà andra delar av maskinen erler i kundens hem, tex.

vidbotten

Sakra komponenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt alkomig.
Tvattmedelsfacket har tagits bort. 448
Kontrollpanelen har tagits bort.

3.9.1 Ta bort trummans lampa

1. Dra ut trummans lampa fran maskinen.
2. Lossa elansluttingarna.
3. Ta bort trummans lampa fran lamphallaren.

3.9.2 Montera luckans lampa

Montera i omvand ordning.

Reparation

3.10 Byta bottenholje

1. Koppla loss slangen fran hällaren.

Reparation

3.1. Skruva loss skruven (1).

1. Tryck pa hallpunkten och ta bort den nedat (2).

1. Dra i bottengruppholjet och ta bort det framat.

5.Drautslangenurhojet.

3.10.2 Montera höljet

Montera i omvand ordning.

Reparation

3.11 Byta frontpanel

FÖRSIKTIGT!

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

Forutsattling:

Apparaten ar bortkopplad fran stromforsorjining.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt atkomlig
Tvattmedelsfacket har tagits bort. 448
Skapfronten har tagits bort.
Luckan har tagits bort. 450
Luckans tätning har tagits bort.

3.11.1 Ta bort frontpanel

1. Lossa pa hallaren pa trumlampan.

2.

A ForsIKTIGT!

Persorskador pa ground av fallande delar.
Sakra komponenter sa att de inte faler ner.

OBSI

Materiella skador på andere delar av maskinen eller i kundens hem, t. tex. vid botten.

Sakra komponenter sa att de inte faller ner.

Lossa skruvarna i angiven ordningsfoljd.

Reparation

1. Ta bort frontpanelen.

3.11.2 Montera frontpanel

Montera i omvand ordning.
