MANUAL DE UTILIZARE iQ500 WI14W301GB SIEMENS

Indicii pentru reparatii - Maşina de spalat rufe

Referitor la acest document 363

1.1 Informatii importante 363

1.1.1 Aplicabilitatea 363

1.2 Explicatia simbolurilor 363

1.2.1 Nivelurile de pericol.. 363
1.2.2 Simbolorile de pericol 363
1.2.3 Structura averismentelor 364
1.2.4 Simbolorile generale 364

3.1 Inlocuirea panoului de mascare 366

3.1.1 Demontarea panoului de mascara 366
3.1.2 Montarea panoului de mascara 367

3.2 Inlocuirea serrarului pentru detergent 368

3.2.1 Demontarea serrarului pentru detergent 368
3.2.2 Montarea sertarului pentru detergent 368

3.3 Inlocuirea帽子用ului sertarului prntr detergent 369

3.3.1 Demontarea manerului serrarului pentru detergent.. 369
3.3.2 Montarea manerului sertarului pentru detergent 369

3.4 Inlocuirea usii 370

3.4.1 Demontarea usii 370
3.4.2 Montarea usii 370

3.5 Inlocuirea componentelor usii 371

3.5.1 Demontarea componentelor usii 371
3.5.2 Montarea componentelor usii 371

3.6 Inlocuirea balamalei pentru usha 372

3.6.1 Demontarea balamalei pentru usa 372
3.6.2 Montarea balamalei pentru ușa 372

3.7 Inlocuirea gamituriusii 373

3.7.1 Demontarea gamiturii usii 373
3.7.2 Montarea gamiturii usii 374

3.8 Inlocuirea dispositivului de blocare a usii 375

3.8.1 Demontarea dispositivului de blocare a usii 375
3.8.2 Montarea dispositivului de blocare a usii 376

3.9 Inlocuirea iluminarii cuvei 377

3.9.1 Demontarea iluminarii cuvei 377
3.9.2 Montarea iluminarii cuvei 377

3.10 Inlocuirea capacului inferior 378

3.10.1 Demontarea capacului inferior 378
3.10.2 Montarea capacului 379

3.11 Inlocuirea panoului frontal 380

3.11.1 Demontarea panoului frontal 380
3.11.2 Montarea panoului frontal 381

Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-ternic
	Pericol din cauza radiajiei neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertimentele din acest document au un aspect si o structura standard.

Exempliul urmator prezinta un avertisment privind electrocutarea din cauza pieseler sub tensiune. Se mentioneazamurasa necessities prntru a evita pericolul.

In acest document sunt utilizez simbolurile generale de mai jos:

Simbol general Semnificatie
i	Identificare unei recomandari speciale(text și/sau grafică)
j	Identificare unei recomandari simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip in-structiv
	Identificarea sculelor necessities
	Identificarea condiţilor preliminare nece-sare
	Identificarea unei stări (dacă..., apoia...)
	Identificarea unui rezultat
[Pornire]Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de série
Stare Identificarea unui text/unei ferestre afișate (pe ecranul aparatului)

Desemnare Detalii	Imagini
Instrumentul auxiliar [15000155]	Instrument pentru slăbirea pie-selor din plastic
Śrubelnită Torx T20 cu orificiu [00340764]	100 mm, pentru süruburi cu țift de sigurânță
Cheie de cuplu [15000441]	Cheie de cuplu 20 - 100 Nm
Śrubelnită cu slot [00340854]	Lamă 3,5 mm x 0,6 mm x 100 mm, Izolțăie protectoare 1000 V CA
Śrubelnită cu slot [00340855]	Lamă 5,5 mm x 1,0 mm x 125 mm, Izolțăie protectoare 1000 V CA
Clește cu cios, mo-del unghiular [00341269]	Lungime 200 mm
Clește cu tăiere la-terală [00342182]	Lungime: 200 mm

Desemnare Detalii Imagini
Cheie fixă inelară [00340811]	Dimensiune cheie 10°mm, M6
Combination wren-ch [00340814]	Dimensiune cheie 13°mm, M8
Cheie fixă inelară [00340817]	Dimensiune cheie 17 mm, M10
Cheie fixă inelară [15000459]	Dimensiune cheie 16°mm, M10

Repararea

3.1 Inlocuirea panoului de mascara

Muchii ascutite ale carcaseil!

Täieturi

Pericol din cauza pieselor care cad pentru că suruburile sunt slabite!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderi.

Pericol din cauza pieselor care cad pentru căşuruburile sunt slabite!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta impotrivacaderii.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apa.
Aparatele sunt accesibile.
Sertarul pentru detergent a fost demontat. 368

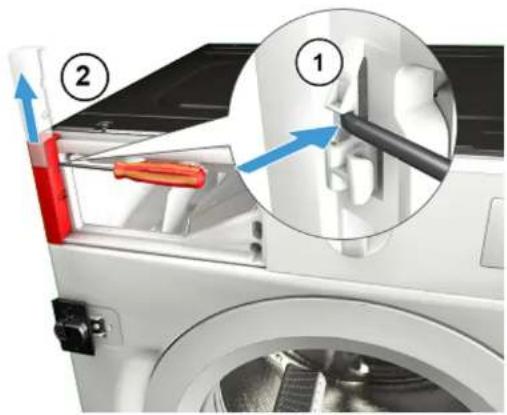

3.1.1 Demontarea panoului de mascara

1. 1. Decuplate elementul de prindere (1).

2. Scoatei capacul (2).

Repararea

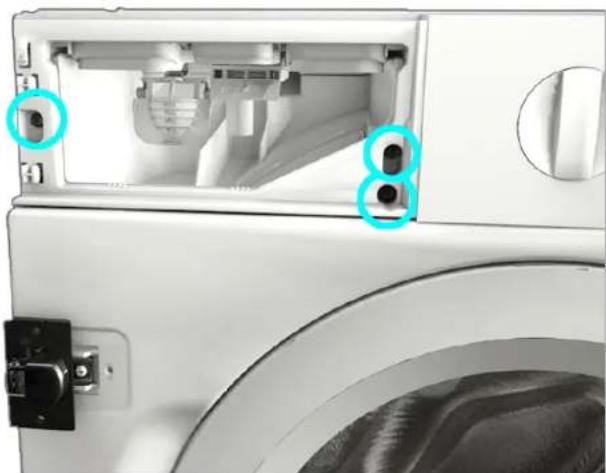

1. Scoatei surburure. 3.1. Decuplate elementele de prindere (1,2).

1. Trageti panoul de mascare in fata (3).

1. Demontati panoul de mascara.

3.1.2 Montarea panoului de mascara

Monta urmand procedure de demontare in ordine inversa.

Repararea

3.2 Inlocuirea sertarului pentru detergent

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apa.

3.2.1 Demontarea sertarului pentru detergent

1. Deshideti complet servarul pentru detergent.
   2.1.Apasati in jos pe insertie (1).

2. Scoateti sertarul pentru detergent (2).

3.2.2 Montarea sertarului pentru detergent

3.3 Inlocuirea manerului sertarului pentru detergent

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Sertarul pentru detergent a fost demontat. 368

3.3.1 Demontarea manerului suntarului pentru detergent

1.Decuplati elementele de prindere.

1. Scoate mainerul sertarului pentru detergent.

3.3.2 Montarea manerului suntarului pentru detergent

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Usa este beschisă.
Placa de mobilier a fost demontata.

3.4.1 Demontarea usii

1.

ATENTIE!

Pericol din cauza pieselor carecad prunca suruburile sunt slabite!
Deteriorarea alteri sceare ale aparatului sau a casei clientului, de exemplu, parte d. jos.
Fixati componenta impotrivacaderii.

ATENTIONARE

Pericol din caza pieselor carecadpourcāsuruburile sunt slabitte!

Accidente din cauza pieselor care cad.
Fixati componenta impotriva caderii.

Scoateş suruburile (1).

1. Scoatej usa ridicand-o in sus.

3.4.2 Montarea usii

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apà.
Placa de mobiliar a fost demontata.
Usa a fost demontata.370

3.5.1 Demontarea componentelor usii

Dezasamblati usa dinspre exterior inspre interior.

3.5.2 Montarea componentelor usii

Montaúrmand procedure de demontare in ordine inversã.

Repararea

3.6 Inlocuirea balamalei pentru uşa

ATENTIONARE

Zona balamalei beschise!

Zdrobirea/prinderea degetelor
- Nu introduceti degetele saumana in zona balamalei.
Purtati manusi de protectie.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apà.

3.6.1 Demontarea balamalei pentru ușă

1. Desfaceti doua suruburi.
2. Scoateiusa
3. Dezasamblati usa dinspre exterior inspre interior.

1. Demontati balamaua pentru usa.

3.6.2 Montarea balamalei pentru ușă

Montati urmand procedure de demontare in ordine inversa.

Repararea

3.7 Inlocuirea garniturii usii

Muchi ascuite ale carcasei! Täjeturi

Pericol din cauza pieselor care cad pentru că süruburile sunt slabite!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderi.

Pericol din caza pieselor care cad pentru că süruburile sunt slabite!

DeteriorareaAlterotiesaleaparatului Saua casei clientului,deexemplu partea de jos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Aparatele sunt accesibile.
Sertarul pentru detergent a fost demontat.-368
Panoul demascare a fost demontat.
Usa a fost demontata.370
Capacul inferior a fost demontat. 378

3.7.1 Demontarea garniturii usii

1. Slabiti disposizitivul de fixare a iluminarii cuvei.

2

ATENTIE! Pericol de suprafata deteriorata

Suprafata aparatului se poate zgaria dacà folositi instrumentele gesite.

Folosi numai instrumente din plastic pentru a inlocui inelul de tensionare.

Scoatei inelul de tensionare din garniturca un instrument din plastic.

1. Decuplate gamitura usii de la panoul frontal.
2. Decuplate conectorul cablului de la disposizitivul de blocare a uşii.

Repararea

3.8 Inlocuirea dispositivului de blocare a usii

In calitate de producator, suntem obligati sα le offerim clientilor piesa de schimb sistem de blocare pentru以此, inclusiv instructiani de reparare, in conformitate cu regulamentul (UE) 2019/2023. Am dori sα subliniim insa, ca, dupa inlocuirea systemului de blocare a usii, este obligatorié efectuarea unei verificará de siguranta electrolytneica de catre un electrican calificat inante ca dispositivul sa poata fi pus in functiune. Aceastā persoana trebuiä sα fie calificata in mod certificabil in conformitate cu legile, reglementarile si standardele nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparati neocorespunzatoare

• Componentelele electrice trebuie reparate de caret electricieni calificati
• Dupa reparatie, este obligatore efectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

ATENTIONARE

Muchi ascuite ale carcasei!

ieturi
Purtalni manusi de protecte.

AVERTISMENT

Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza piesel care cad pentru că süruburile sunt slabiei!
Accidente din cauza pieselor care cad
Fixati componenta impotrivacaderii.

ATENTIEI

Pericol din caza pieselor care cad pentru că süruburile sunt slabiei!

Deteriorarea alter piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta impotriva caderii.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Aparatele sunt accesibie.
Placa de mobiliar a fost demontata.
Panoul de mascara a fost demonat.
Usa a fost demontata.→370
Inelul de tensionare a fost demontat.
Panoul frontal a fost demontat.
Garnitura usii a fost demontata

3.8.1 Demontarea dispositivului de blocare a usii

1. Deconnectati fisa dispositivului de blocare a usii.
2. Decuplati dispositivul de blocare a usii.

1. Demontati dispositivul de blocare a usii.

Repararea

3.8.2 Montarea dispositivului de blocare a usii

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi

te!

ccidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIEI

Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exempla, parte do los.

Fixati componenta impotrivacaderii.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apà.
Aparatele sunt accesibile.
Sertarul pentru detergent a fost demontat. 368
Panoul demascare a fost demontat.

3.9.1 Demontarea iluminarii cuvei

1. Trageti suportiluminarii cuvei afara din aparat.
2. Deconnectati conexiunile electrice.
3. Demontaji iluminarea cuvei din suport.

3.9.2 Montarea iluminarii cuvei

Montaji urmand procedure de demontare in ordine inversa.

Repararea

3.10 Inlocuirea capacului inferior

Fig. 1: Capacul grupului inferior

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apa.
Placa de mobiliar a fost demontata

3.10.1 Demontarea capacului inferior

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà

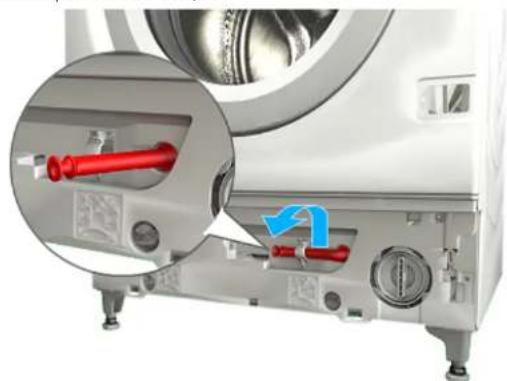

1. Scoateti capacul inferior.

2. Deconnectati furtunul de la suport.

Repararea

3.1.Desfaceti surubul (1).

1. Apasati pe punctul de fixare si scoateti in jos (2).

1. Trageti capacul groupul inferior si scoatei in fala.

1. Scoatej furtunul de pe capac.

3.10.2 Montarea capacului

3.11 Inlocuirea panoului frontal

ATENTIONARE

Muchii ascutite ale carcaseil!

Taietun

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apa.
Aparatele sunt accesibile.
Sertarul pentru detergent a fost demontat. 368
Placa de mobiliir a fost demontata.
Usa a fost demontata.370
Garnitura uşii a fost demontata.

3.11.1 Demontarea panoului frontal

1. Slabiti dispositivul de fixare a iluminarii cuvei.

2.

ATENTIONARE

Pericol din caza pieselor carecadpourucāsūruburile sunt slàbite!

Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru ca suruburile sunt slăbite!

Deteriorare alltor piese ale aparatului sau a cosei clientului, de exemplu, parte do jos.

Fixati componenta impotrivacaderii.

Repararea

3.11.2 Montarea panoului frontal

Montati urmand procedure de demontare in ordine inversa.
