3.1 Antiuostes keitimas 286

3.1.1 Antjuostes nuemimas 286
3.1.2 Antjuostes uždéjimas 287

3.2 Skalbiklio stalicius keitimas 288

3.2.1 Skalbiklio stalcius iemimas 288
3.2.2 Skalbiklio stalicus jdejimas 288

3.3 Skalbiklio stalcius dangtelio keitimas 289

3.3.1 Skalbiklio stalciaus dangtelio nuemimas 289
3.3.2 Skalbiklio stalicius dangtelio uzdejimas 289

3.4 Dureliu keitimas 290

3.4.1 Dureliu nuemimas 290
3.4.2 Dureliu uždéjimas 290

3.5 Dureliu konstrukciniu daliu keitimas 291

3.5.1 Dureliu konstrukciniu daliu nuemimas 291
3.5.2 Dureliu konstrukcini daliu uzdejimas 291

3.6 Dureliyvyrikeitimas 292

3.6.1 Dureliuvyriounemimas 292
3.6.2 Dureliu vrio uzdejimas 292

3.7 Dureliu sandariklio keitimas 293

3.7.1 Dureliu sandariklio nuemimas 293
3.7.2 Dureliu sandarklio uzdéjimas 294

3.8 Dureliu užrakto keitimas 295

3.8.1 Dureliu uzrako nuemimas 295
3.8.2 Dureliu ukrako sumontavimas 296

3.9Bugno apsvietimo keitimas 297

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kiptu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulioi r signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPEJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu pavirsiu
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra jtampa!
Mirtis del elektrons smugio

Pries pradédami remonta, ne maiziau kaip priès 60 sekundžiutjunkite prieraisu nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺f	Žymi salyga (jei ..., tai ...)
⓽	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengna (prieta)	so ek-rane

Lentele 3: Bendrieji simbolaii

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti
-Torx T20° atsuktuvas su klauryme [00340764]	100 mm, varžtams su saugos kaisčiu
Dinamometrinis ve-ržilaraktis [15000441]	Dinamometrinis veržliaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC
Adatinës replës, kampës [00341269]	Ilgis 200 mm
Šonu pjaunançios replës [00342182]	Ilgis: 200 mm

Paskyrimas Issami	informacija Vaizdal
Kombinuotas ve- ržiaraktis [00340811]	Rakto plots 10°mm, M6
Combination wren- ch [00340814]	Rakto plots 13°mm, M8
Kombinuotas ve- ržiaraktis [00340817]	Rakto plots 17 mm, M10
Kombinuotas ve- ržiaraktis [15000459]	Rakto plots 16°mm, M10

Remontas

3.1 Antjuostes keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Isimtas skalbklicio stalicius.→288

3.1.1 Antjuostes nuemimas

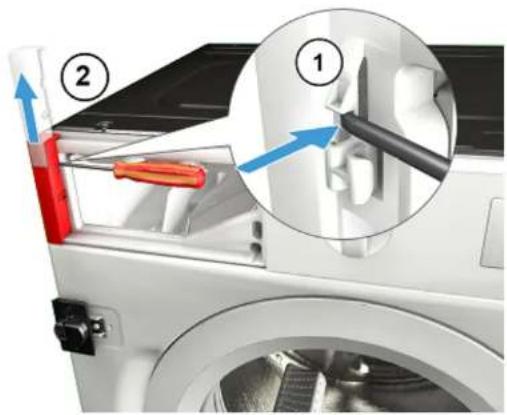

1. 1. Atpalaiduokite spreude (1). 2. Nuimkite dangtelj (2).

Remontas

1. Issukite varzus. 3.1. Atpalaiduokite spreudes (1, 2).

1. Patraukite antjuoste pirmyn (3).

1. Nuimkite antjuoste.

3.1.2 Antjuostes uždéjimas

Uzdekite atvirksia eles tvarka.

Remontas

3.2 Skalbiklio stalciaus keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.2.1 Skalbiklio stalciaus isemimas

1. Istraukite skalbiklio stalicu.
   2.1.Paspauskite jdekla (1) zemyn.

2. Isimkite skalbiklio stalicq (2).

3.2.2 Skalbiklio stalicius JDejimas

Uzddekite atvirksiae iles tvarka.

Remontas

3.3 Skalbiklio stalciaus dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalius.-288

3.3.1 Skalbiklio stalciaus dangtelio nuemimas

1. Atpalaiduokite spreudes.

1. Nuimkite skalbiklio stalicus dangtelj.

3.3.2 Skalbiklio stalicus dangtelio uzdejimas

Uzddekite atvirksica eilestvarka.

Remontas

3.4 Dureliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Durelés atidarytos.
Baldine plokstenuimta.

3.4.1 Dureliu nuemimas

1.

Isukite varzus (1).

1. Nuimkite dureles, keldami aukstyn.

3.4.2 Dureliu zdéjimas

Uzdekite atvirksia eilestvarka.

Remontas

3.5 Dureliu konstrukcini daliu keitimas

PERSPEJIMAS

Atvira vyriu sritis!

Galima prisispausti / prisivertipirstus
Nekiskite ranku j vryiu sriti.
Muvekite apsaugines pirstines.

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atiungtas nuo vandens tiekimo.
Baldine ploksté nuimta
Dureles nuimtos.290

3.5.1 Dureliu konstrukciniu daiu nuemimas

lsardykite dureles nuo isores vidaus link.

3.5.2 Dureliq konstrukcini diu uzdajimas

Uzddekite atvirksia eilestvarka.

Remontas

3.6 Dureliu vyrio keitimas

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.6.1 Dureliu vyrio nuemimas

1. Atpalaiduokite du varzhus.
2. Nuimkite dureles.
3. Isardykite dureles nuo isores vidaus link.

1. Nuimkite dureliu vyri.

3.6.2 Dureliu vryio użdéjimas

Uzdekite atvirksia eilestvarka.

Remontas

3.7 Dureliu sandarklio keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

PERSPEJIMAS

Pavous, kad atpalaidavus varztus dalsynukris!

Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÉMESIOS

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalyas arba klienotnamai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Isimtas skalbklio stalicus.288
Antioste nuimta.
Dureles nuimtos.290
Apatinis dangtis nuimtas.→298

3.7.1 Dureliq sandariklio nuémimas

1. Atpalaiduokite bugno apsvietimo laikiklj.

DÉMESIO!

Pavojus sugadinti pavirsius!

Naudojant netinkamus jrankius galima subraizyi prietaiso pavirsiu.

• Noredami pakeisti verziamaji zieda, naudokite tik plastikinius irankius.

Plastikiniu jrankiu nuimkite verziamajj zieda nuo tarpines.

1. Atpalaiduokite dury sandariklj nuo priekinio skydo.
2. Atjunkite nuo dureliu uzraktok kabeliu jungti

Remontas

1. Nurodyta tvarka atpalaiduokite varzus.

1. Nuimkite priekinj skyda.

2. Atjunkite visas zaum jungtis.

1. Nuimkite dureliq sandariklj.

3.7.2 Dureliu sandariklio uzdejimas

Uzdekite atvirksia eles tvarka.

Remontas

3.8 Dureliu užrakto keitimas

Kaip gamintojas, esame jsipareigoje clients pateikti atsargini duru uzrakta, jskaitant remonto instrucjias, pagal Reglamenta (ES) 2019/2023. Taiau norime akriepi demesi, kad pakeitus duru uzrakta, pries pradedant naodoti prietaisa, kvalifikuotas elektrkas privalo atlikt elektrotechnines saugos bandyma. Sis asmuo turi buti kualifikuotas pagal salyje gaiojancius jstatymus, reglamentus ir standartus.

PAVOJUS

Elektros smugio pavojus del dalliu, kuriose yra Jtampal

Pavojus gyvybei del elektrós smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
- Po remonto pasirūpinkite, kad buty atliktas saugos bandymas pa
gal VDE 0701 arba salyje galiojancius reglamentus.

PERSPEJIMAS

Astrios korpuso briaunos!

alima jsipjauti
Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!
Galimi kauli luziairisprpaudimai
Apsaugokite prietaisus, kad jie nepaslystu.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varztus dalsnukris!

entancios dalys gali suzeisti.
Apsaugokite konstrukcine dai, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali būtī sugadintosKitosPrietaiso dalyas arba kliento namai, pvz., grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

Prietaisai rya laisvai prieinami.
Baldiné ploksté nuimta.
Antjuoste nuimta.
Dureles nuimtos.290
Verziamasis ziedas nuimtas.
Priekinis skydas nuimtas
Dureliu sandariklis nuimtas.

3.8.1 Dureliu užrakto nuémimas

1. Atjunkite dureliu užrakto kištuka.
2. Atpalaiduokite dureliu uzrakta.

1. Nuimkite dureliu zrakta.

Remontas

3.8.2 Dureliu užraktó sumontavimas

Uzdekite atvirkscia eilestvarka.

2021-02-16_8001214498 Autoriuy teas priklauso, BSH Hausgerate GmbH Psl. 296 is 481

Remontas

3.9 Bugno apsvietimo keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

JSPÉJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu lužiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klien to namai pvz. grin

dys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuoa maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaaisai yra laisvai prieinami.
Isimtas skalbiklio stalicus.-288
Antjuosté nuimta.

3.9.1 Bugno apsvietimo nuemimas

1. Istraukite bugno apsvietimo laikiklj is prietaiso.
2. Atjunkite elektrós jungtis.
3. Nuimkite bugno apsvietima nuo apsvietimo laikiklio.

3.9.2 Bugno apšviétrimo sumontavimas

Uzdekite atvirksia eles tvarka.

Remontas

3.10 Apatinio dangcio keitimas

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Baldiné ploksté nuimta

3.10.1 Apatinio dangcio nuemimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
1. Nuimkite apatinj dangtj.

2. Nuimkite zarna nuo laikiklio.

Remontas

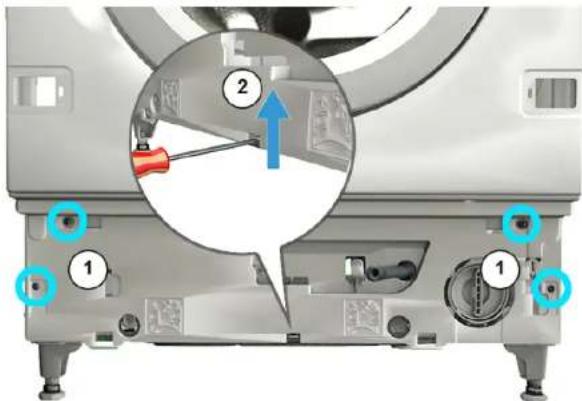

3.1.Issukite varzta (1).

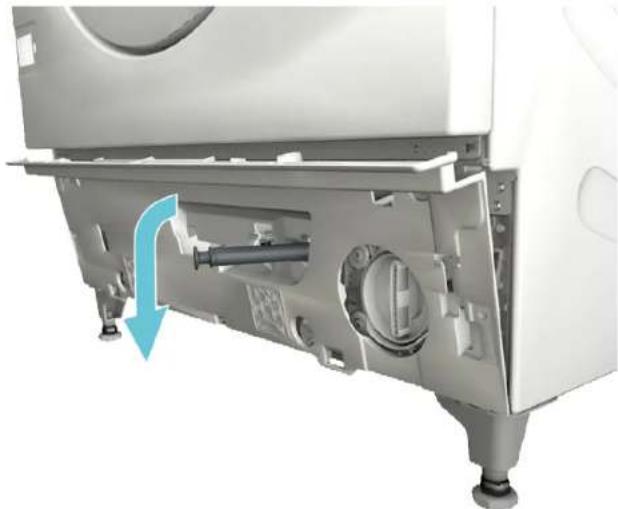

1. Paspauskite fiksavimo taška ir nuimkite Žemyn (2).

1. Patraukite apatinés grapés dangti ir nuimkite jj pirmyn.

1. Istraukile iS dangCio zarna.

3.10.2 Dangcio uzdejimas

Uzdekite atvirksia eilestvarka.

Remontas

3.11 Priekinio skydo keitimas

PERSPEJIMAS

Astrios korpuso briaunos! Galima jispjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Isimtas skalbiklio stalicius.288
Baldine ploksté nuimta.
Dureles nuimtos.→290
Dureliu sandariklis nuimtas.

3.11.1 Priekinio skydo nuemimas

1. Atpalaiduokite bugno apsvietimo laikijl.

2.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalyns nukris!

Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

DEMESIOI

Pavojus, kad atpalaidavus varzus dalsy nukris!
Gali buti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

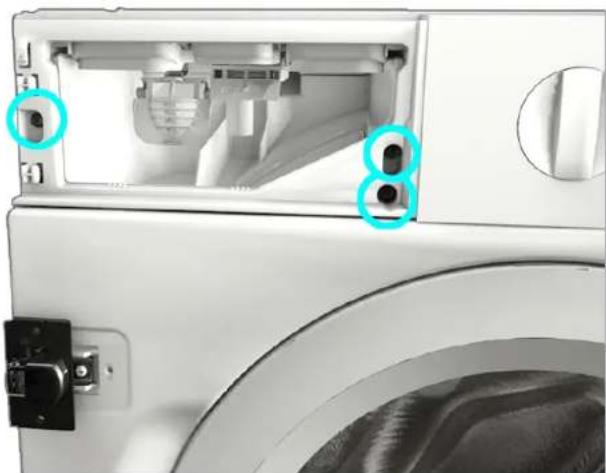

Nurodyta tvarka atpalaiduokite varztus.

Remontas

1. Nuimkite priekinj skyda.

3.11.2 Priekinio skydo uždéjimas

Uzdekite atvirksica eilestvarka.
