KASUTUSJUHEND iQ500 WI14W301GB SIEMENS

3.4 Ukse vahetamine 130
3.4.1 Ukse eemaldamine 130
3.4.2 Ukse paigaldamine 130
3.5 Ukseosade vahetamine 131
3.5.1 Ukse osade eemaldamine 131
3.5.2 Ukse osade paigaldamine 131
3.6 Ukse hinge vahetamine 132
3.6.1 Ukse hinge eemaldamine 132
3.6.2 Ukse hinge paigaldamine 132
3.7 Ukse tihendi vahetamine 133
3.7.1 Ukse tihendi eemaldamine 133
3.7.2 Uksetihendi paigaldamine 134
3.8 Ukseluku vahetamine 135
3.8.1 Ukseluku eemaldamine 135
3.8.2 Ukseluku paigaldamine 136
3.9 Trumli valgustuse vahetamine 137

3.9.1 Trumli valgustuse eemaldamine 137
3.9.2 Trumli valgustuse paigaldamine 137

3.10 Pohjakatte vahetamine 138

3.10.1 Pohjakatte eemaldamine 138
3.10.2 Katte paigaldamine 139

3.11 Esipaneeli vahetamine 140

3.11.1 Esipaneeli eemaldamine 140
3.11.2 Esipaneeli paigaldamine 141

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusumbolid on sumboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljargnevoid ohusumboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas najeks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloogiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tähendus
1	Erinöuande tunnus (tekst ja/vöi graafik)
2	Lihtsa nõuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Teravad korpuse osad!

Löikehaayad

Kandke kaitsekindaid

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienitevara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Seadmetele päaseb vabalt ligi.
Pesuaine sahtel eemaldatud. 128

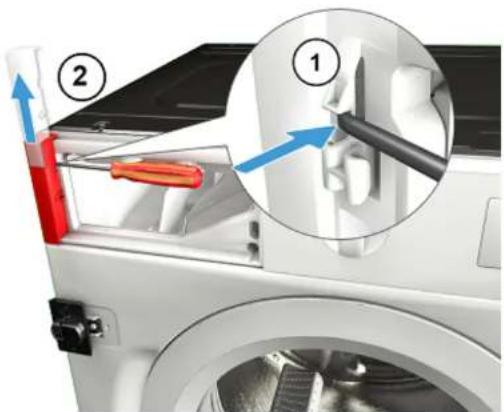

3.1.1 Valispaneeli eemaldamine

1. 1. Vabastage kinnituselement (1).
2. Eemaldage kate (2).

Remont

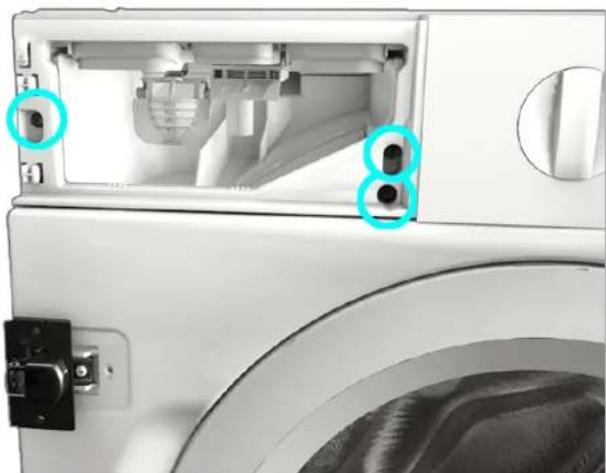

1. Eemaldage poldid. 3.1. Vabastage kinnituselemendid (1,2).

1. Tommake vallspaneeli ettesuunas (3).

1. Eemaldage valispaneel.

3.1.2 Valispaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.2 Pesuaine sahtli vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.2.1 Pesuaine sahtli eemaldamine

1. Tömmake pesuaine sahtel valja.
   2.1. Suru kassetti (1) alla.

2. Eemaldage pesuaine sahtel (2).

3.2.2 Pesuaine sahtli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.3 Pesuaine sahtli käepideme vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud. 128

3.3.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

1. Eemaldage pesuaine sahtli kaepeide.

3.3.2 Pesuaine sahtli käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.4 Ukse vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

• Arge pistke kasi liigendi piirkonda.
  Kandke kaitsekindaid

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks on avatud
Möblipaneel on eemaldatud.

3.4.1 Ukse eemaldamine

1.

TAHELEPANUI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused oi klienride vara kahjustused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Kukkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

1. Eemaldage uks ülessuunas.

3.4.2 Ukse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.5 Ukseosade vahetamine

AETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnjäamine
- Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Möblipaneel on eemaldatud.
Uks on eemaldatud.130

3.5.1 Ukse osade eemaldamine

Votke uks lahti seestpoolt valjapoole.

3.5.2 Ukse osade paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.6 Ukse hinge vahetamine

AETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnjäamine
- Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.6.1 Ukse hinge eemaldamine

1. Vabastage kaks kruvi.
2. Eemaldage uks.
3. Vötke uks lahti seestpoolväjapoole.

1. Eemaldage ukse hing.

3.6.2 Ukse hinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.7 Ukse tihendi vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientde vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusesst lahutatud.
Seadmetele päaseb vabalt ligi.
Pesuaine sahtel eemaldatud. 128
Välispanseel on eemaldatud.
Uks on eemaldatud. 130
Pohjakate on eemaldatud.→138

3.7.1 Ukse tihendi eemaldamine

1. Lödvendage trumli valgustusel olevat fiksaatorit.

TAHELEPANU!

Pinna kahjustamise oht!

Valede tooristadega vob seadme pind saada kriimustada.

• Kasutage pingutusronga vahetamisel ainult plastikust tooristu.

Eemaldage pingutusrongas muhviest plastikust tooriista abiI.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaabliuhendus ukselukult.

Remont

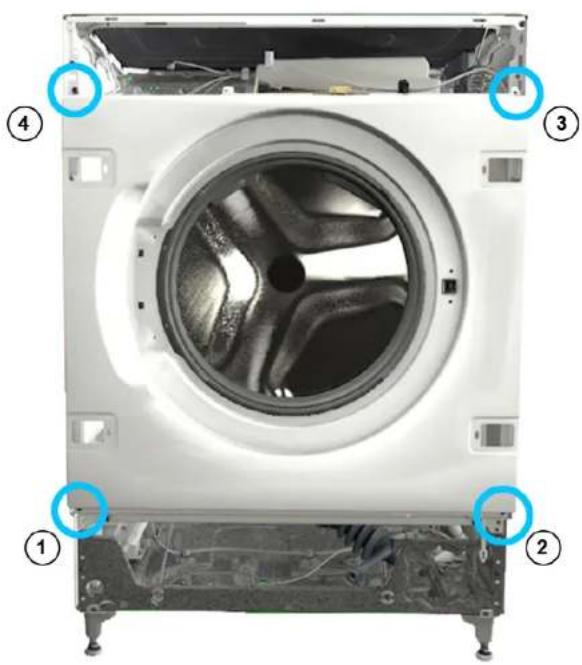

1. Lödvendage polte näidatud järekorras.

1. Eemaldage esipaneel.

2. Ühendage koki voolikuuhendused lahti.

Paigaldage vastupidises järjekorras.

Remont

3.8 Ukseluku vahetamine

Tootjana ome kohustatud tagama tarbijatele ukseluku varuosad, sealhugas remontimisujehendi, vastavast direktivile (EL) 2019/2023. Siiski soovime vidata sellele, et parest alkulsukel vahetamist on enne seadme kasutuselevtou vajalik lasta kvalift-seeritud elektrikul teha elektrotehnilne ohutuskatse. See isik peab olemra riiklike seaduste, märuste ja standardite jargi toendatult koolitatud.

OHT Lilivuvatest osadest tingitud elektrilögi oht! Kui remondtööd on valesti tehtud, esineb elektrilögist tingitud eluoht. ▶ Elektrilisi osasid peavad parandama kvalifitseritud elektrikud. ▶ Pärast remont peab olema tehtud ohutuskatse vastavalt standard- dile VDE 0701 ∀i rikklikee määrustele.

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

HOIATUS Viltuses asendis seadmete libisemisoht! Luumurrud/muljumised Kindlustage seadmed libisemise vastu.

  Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused. - Kinnitage osa allakukkumise vastu.

TAHELEPANU!

Lahtikeeratud politidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused vii klientide vara kahjustused.

Kinnitage osa allaakukkumise vastu.

Noue:

Seade on toitest lahutatud.
Seade on yeeuhendusest lahatatud.
Seadmetele pääseb vabalt ligi.

Möblipaneel on eemaldatud.
Välispanseel on eemaldatud.
Uks on eemaldatud. 130
Pingutusrongas on eemaldatud.
Esipaneel on eemaldatud.
Uksetihend on eemaldatud.

3. Eemaldage ukselukk.

Remont

Paigaldage vastupidises järjekorras.

Remont

3.9 Trumli valgustuse vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Seadme teiste osade kanjustused voi kilenlde vara kanjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahatatud.
Seadmetele päaseb vabalt ligi.
Pesuaine sahtel eemaldatud. 128
Välispanseel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tömmake trumli valgustuse hoidik seadmist välja.
2. Uhendage elektruhendused lahti.
3. Eemaldage trumli valgustus trumli valgustuse hoidikust.

3.9.2 Trumli valgustuse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.10 Pohjakatte vahetamine

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Möblipanel on eemaldatud.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
1. Eemaldage pöhjakate.

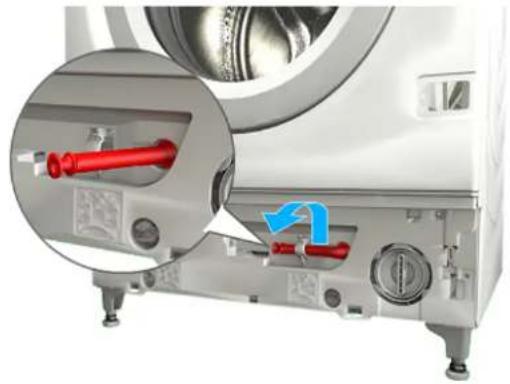

1. Vabastage voolik hoidikust.

Remont

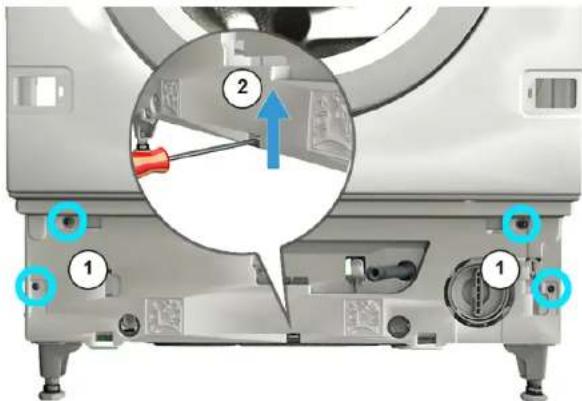

3.1.Keerake polt lahti (1).

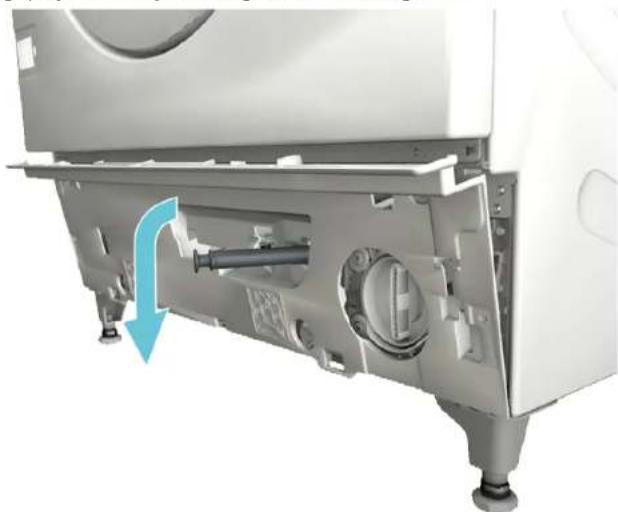

1. Suruge tugipunkti ja eemaldage allasuunas (2).

1. Suruge pohja multikatet ja eemaldage see ettesuunas liigutades.

1. Tömmake voolik kattest valja.

3.10.2 Katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.11 Esipaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest labutatud
Seade on yeeuhendusest lahuatud.
Seadmetele pääseb vabalt liigi.
Pesuaine sahtel eemaldatud. 128
Möoblipanel on eemaldatud.
Uks on eemaldatud.→130
Uksetihend on eemaldatud.

3.11.1 Esipaneeli eemaldamine

1. Lödvendage trumli valgustusel olevat fiksaatorit.

2.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
kkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

TAHELEPANUI!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienride vara kahjustused.
Kinnitage osa allakukkumise vastu.

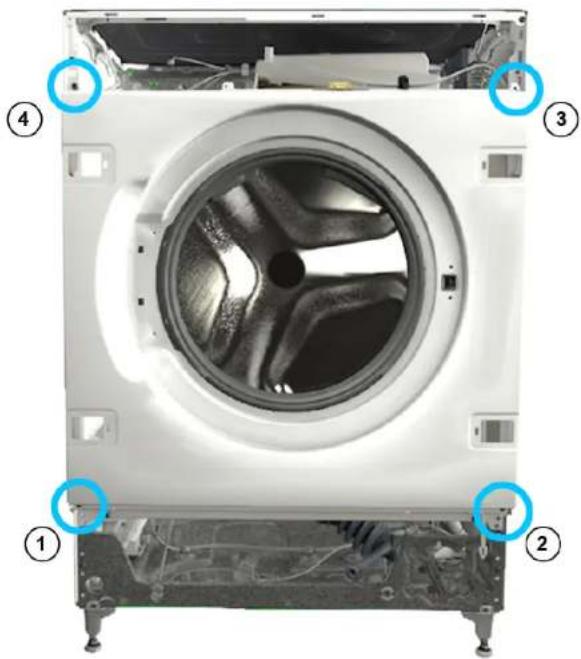

Lödvendage polte năidatud järekorras.

Remont

1. Eemaldage esipaneel.

3.11.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.
