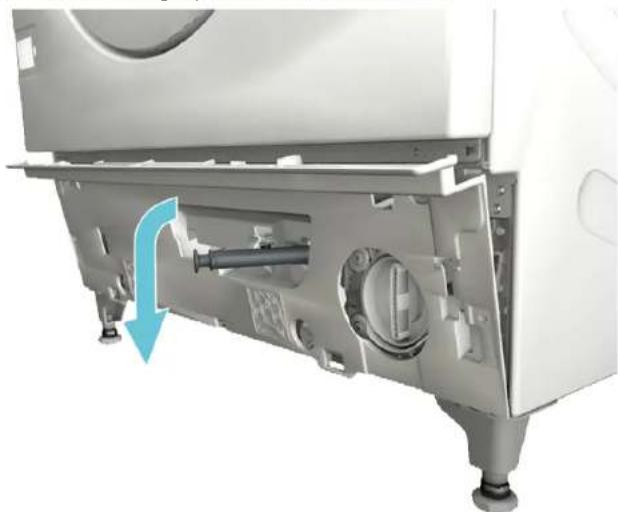

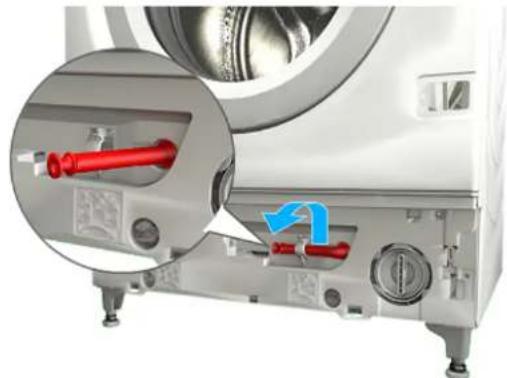

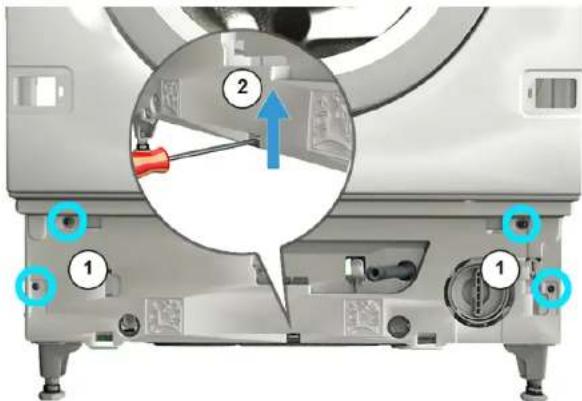

Changer le couvercle inférieur 178
3.10.1 Retirer le couvercle inférieur 178
3.10.2 Monter le couvercle 179
Changer le panneau de façade 180
3.11.1 Retirer le panneau de facaade 180
3.11.2 Monter le panneau de facaade 181

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'ajvertis- sement provoque la mort ou des bless- sures graves.
AVERTISSEMENT	Le non respect de la consigne d'ajvertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'ajvertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'ajvertis- sement peut provoquer des dégats maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertissement

Les consignes d'advertisement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'advertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
+	Caractérisation d'outils nécessaires
√	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généaux

Outils et aides

Désignation Détails Images
Outil auxiliaire [15000155]	Cale de montage pour démon-ter les pieces en plastique
Tournevis Torx T20 avec perçage [00340764]	100 mm, pour les vis avec la tige de sécurité
Clé dynamomé-trique [15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat [00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat [00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-guilaire [00341269]	Longueur 200 mm
Pince coupante [00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte [00340811]	Taille de la clé 10°mm, M6
Combination wrench [00340814]	Taille de la clé 13°mm, M8
Clé mixte [00340817]	Taille de la clé 17 mm, M10
Clé mixte [15000459]	Taille de la clé 16°mm, M10

Réparation

3.1 Changer le panneau de commande

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

Chute d'appareils inclines!

Fractures/blessures décrasement

• Securiser les appareils contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches !Blessures dues à des pierces qui chutent.

• Securiser les composants contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches!

Dommages d'autres parties de I'appareil ou la propriete du client, p. ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pre-reguls:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Bac a produits retire.→168

3.1.1 Retirer le panneau de commande

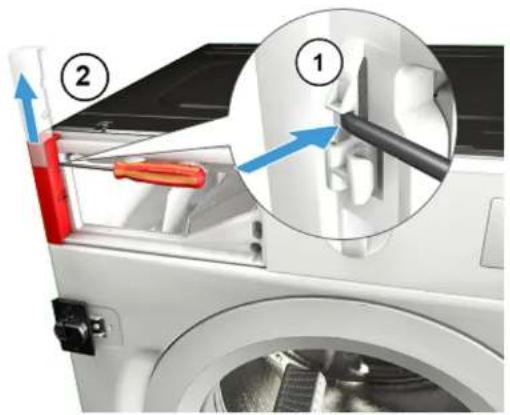

1. 1. Retirer l'elément de fixation (1).
2. Retirer le couvercle (2).

Réparation

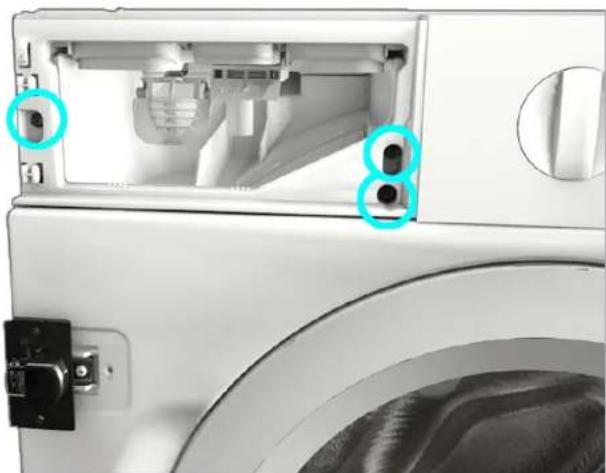

1. Retirer les vis. 3.1. Retirer les éléments de fixation (1, 2).

1. Tirer le panneau de façade vers l'avant (3).

1. Retirer le panneau de commande.

3.1.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.2 Changer le bac à produits

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.2.1 Retirer le bac à produits

1. Ouvrir le bac a produits.
   2.1.Appuyer dessus pour l'inserer (1).

2. Retirer le bac a produits (2).

3.2.2 Monter le bac a produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.3 Changer la poignée du bac à produits

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire.→168

3.3.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignee du bac a produits.

3.3.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.4 Changer la porte

PRUDENCE

Ouvrir la zone de charnière!

crasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la chamiere.

Porter des gants de protection.

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte est ouverte.
Panneau du meuble a ete retire.

3.4.1 Retirer la porte

1.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches! Dommages a d'autres parties de I'appareil ou a la propriete du client, p.ex. au plancher.
- Sécuriser les composants contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
essures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.4.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.5 Changer les composants de la porte

PRUDENCE

Ouvrir la zone de charnière!

Ecrasement/coincement des doigts
Ne pas insérer les doigts dans la zone de la chamiere.
Porter des gants de protection.

Pré-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Panneau du meuble a eté retire.
Porta a ete retiree.170

3.5.1 Retirer les composants de la porte

Demonter la portedel'extérieurvers l'intérieur.

3.5.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.6 Changer la charnière de porte

PRUDENCE

Ouvrir la zone de charnière!

Ecrasement/coincement des doigts
Ne pas insérer les doigs dans la zone de la charmière.
Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.6.1 Retirer la charnière de porte

1. Desserer deux vis.
2. Retirer la porte.
3. Demonter la porte de l'extérieur vers l'intérieur.

1. Retirer la charniere de la porte.

3.6.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.7 Changer le joint de porte

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

Risque de pieces qui chutent en raison de vis trop laches !Blessures dues à des pieces qui chutent.

Securiser les composants contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. 2, ex. au plancher.

Scuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Bac à produits retire.→168
Panneau de commande a ete retire.
Porta a ete retirige. 170
Couvercle inférieur a ete retire.178

3.7.1 Retirer le joint de porte

1. Desserrer le support sur la lumière du tambour.

2.

ATTENTION

Risque de dommage superficiel!

La surface de l'appareil peut etre rayee par l'utilisation d'outils inadéquats.

• Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façon.
2. Debrancher le connecteur de cable de la fermetre de porte.

Réparation

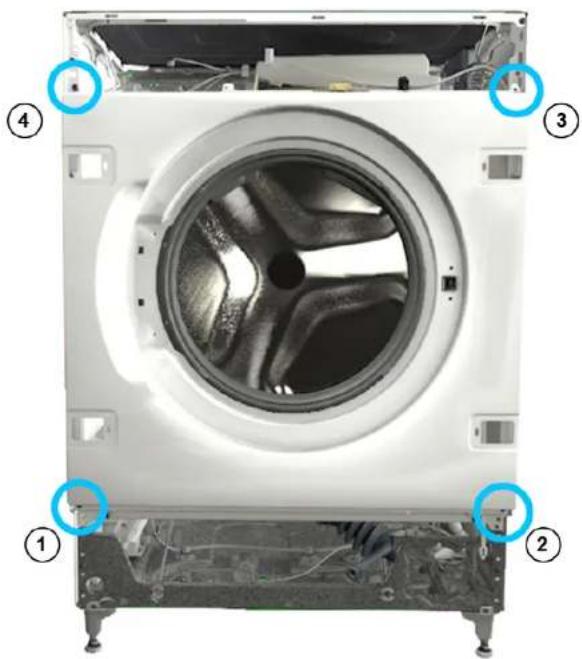

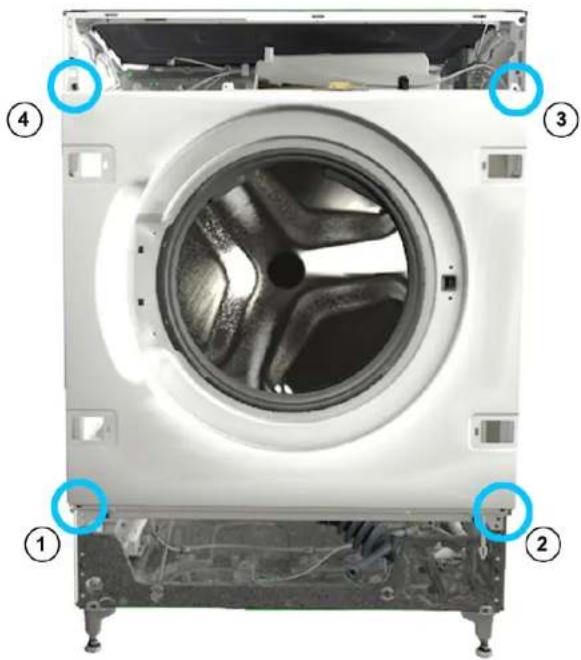

1. Desserrer les vis dans l'ordre indique.

1. Retirer le panneau de façade.

2. Deconnecter tous les raccords de flexibles.

1. Retirer le joint de porte.

3.7.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.8 Echange de la fermetre de porte

En tant que fabriçant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Tout fouils, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

Risque d'electrocution en raison de pieces sous tension! Risque d'electrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparties par des techniciens qualifiés.
  Àprous la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Chute d'appareils inclines!

actures/blessures d'écrasement
- Securiser les appareils contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pieces qui chutent.
- Sécuriser les composants contre le risque de chute.

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. 19 ex. au plancher.
- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Panneau du meuble a ete retiree.
Panneau de commande a ete retire.
Porta a ete retirée. 170
Collier de serrage a eté retire
Panneau de façade a été retire.
Joint de porte a ete retire.

3.8.1 Retrait de la fermetre de porte

1. Debrancher la prise de la fermetre de porte.
2. Défaire la fermetre de porte.

1. Retirer la fermeture de porte.

Réparation

3.8.2 Monter la fermeture de porte

Le montage s'effectue dans l'ordre chronologique inverse.

2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages 176 à 481

Réparation

3.9 Changer la lumière du tambour

Bords tranchants du boltier! Risque de coupures!

Porter des gants de protection.

Chute d'appareils inclins!

Fractures/blessures décrasement

• Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches ! Bleuesvres dûes à des pièces qui chutent

Bleues d'a des pieces qu'chaient. Securiser les composants contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches! Dommages à autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Bac a produits retire.→168
Panneau de commande a ete retiree.

3.9.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l'appareil.
2. Debrancher les connexions électriques.
3. Retirer la luziere du tambour de son support.

3.9.2 Monter la luziere du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.10 Changer le couvercle inférieur

Fig. 1: Couvercle du groupe inférieur

Pré-requis:

Apparel n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Panneau du meuble a ete retire.

3.10.1 Retirer le couvercle inférieur

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
1. Retirer le couvercle inférieur.

2. Detacher le flexible du support.

Réparation

3.1.Devisser la vis (1).

1. Appuyer sur le point de détention et le retarder par le bas (2).

1. Tirer sur le couvercle du groupe inférieur et le retarder vers l'avant.

1. Retirer le flexible à travers le couvercle.

3.10.2 Monter le couvercle

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.11 Changer le panneau de façade

PRUDENCE

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Bac a produits retiree 168
Panneau du meuble a ete retire.
Porta a ete retiree. 170
Joint de porte a ete retire.

3.11.1 Retirer le panneau de façade

1. Desserrer le support sur la lumière du tambour.

2.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches ! Blessures dues à des pieces qui chutent.

• Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

Securiser les composants contre le risque de chute.

Desserer les vis dans l'ordre indiqué.

Réparation

1. Retirer le panneau de facaade.

3.11.2 Monter le panneau de façon

Le montage s'effectue dans l'ordre chronologique inverse.

3.1.2 A verzérlopanel telepitése

3.1. Allentare la vite (1).

Pav. 1: Apatinés groupes dangtis

Reikalavimas.
