LIETOŠANAS INSTRUKCIJA iQ500 WI14W301GB SIEMENS

3.10 Apaksjā vaka nomaina 278

3.10.1 Apaksja vaka nonemsana 278
3.10.2 Vaka uzstadisana 279

3.11 Prieksejā panela nomaina 280

3.11.1 Prieksejana nonemsana 280
3.11.2 Prieksejapanela uzstadiisan 281

Par so dokumentu

1.1 Bütiska informacija

1.1.1 Merkis

Sie labošanas ieteikumi ir paredzeti pateretajam, patstavigi labojot ierices, saskaṇa ar piemerojamo Ekodizaina regulu (sakot no 03.2021.).

Tajā ir sniegta informacija par to, kā nomainit noteiktas rezervesDSLas, kā ari bridinajumi un riski.

Jautjumu gadijumā ludzam sazināties ar mūs u klientu apkalpoṣanas dienestu. Mē esam atbildīgī par zauδeūjuniem tikāt tad, ja ir pienacīgī ieveroti sie laboṣanas ieteiku-mi.

1.2 Simbolu skaidrojums

1.2.1 Bistamibas limeni

Bridinajuma limenus veido symbols un signalvards. Signalvards apzime bistamibas pakapi.

Tabula 1:Bistamibas lmeni

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilata iestássies năve vai radíssies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilata var iestátsies năve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilata var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilata var rasties kaitèjums ipašumam.

1.2.2 Bistamibas symboli

Bistambas symboli ir simbolisk apzimejumi, kas sniedz norades par bistambas veidu. Saja dokumenta ir izmantoti sadi bistambas symboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radīta bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2:Bistamibas simboli

1.2.3 Bridinajumu struktura

Sajā dokumenta sniegtajiem bridinājumiem ir standartizets noformējums un standar-tēzī struktura.


BISTAMI Bistamibas veids un avots! Iespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinājumu. - Bistamibas novērsanas pasākūmi un aizliegumi.

Nakamajā plemerā ir paradits bridinajums, kas apzime elektrotreciena risku, ko rada sigrupgamkifvas detalias. Ir noradits bistamibas novrssanas pasakums.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detalias! Navejošs elektrotreciens Avtienojet ekartas no strāvas padeves vismaz sekundes pirms laboşanas sākşanas.

1.2.4 Visparigie symboli

Sajadokumenta ir izmantoti sadi vispartgie symboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamáčības saites apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎva vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispangie symboli

Piederumi un paliglidzekli

Apzimëjums Sikkaka informacija Attëli
Papildu instruments [15000155]	Instruments plastmasas detaju atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošibas tapiŋu
Momentatslëga [15000441]	Momentatslëga: 20-100 Nm
Plakans skrūvgrie-zis [00340854]	Izmërs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolăcija: 1000 V mainstrava
Plakans skrūvgrie-zis [00340855]	Izmërs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolăcija: 1000 V mainstrava
Asknaibles, izliekas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informacià Attēli
Kombinētā uz-griežnu atsīgga [00340811]	Atsīgga platums 10°mm, M6
Combination wrench [00340814]	Atsīgga platums 13°mm, M8
Kombinētā uz-griežnu atsīgga [00340817]	Atsīgga platums 17 mm, M10
Kombinētā uz-griežnu atsīgga [15000459]	Atsīgga platums 16°mm, M10

Remonts

3.1 Fascijas panela nomina

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

Sasveruos iericu paslidesana!

Kaulu luzumi / saspiesanas traumas

Nostiprinietierices,laitasneslidetu.

Kritosu detalu risks, ko izraisa valigas skruvesl

Kritosu detalu izraisitas traumas.

Nostipriniet detalu, lai tnenokristu.

Kritosu detalu risks, ko izraisa valigas skruves!

Citu ierfces detalu bojajumi vai bojajumi, kas rodas klaenta majas, piem.

apakspuse.

Nostipriniet detalu, lai tnenokristu.

Prashta:

Iericei ir jabut atvienotai no strvas padeves.
Iericei ir jabut atvienotai no udens padeves.
Iericei var netrauceti pieklut.
Iznemta mazgāsanas lidzekla atvilktne.268

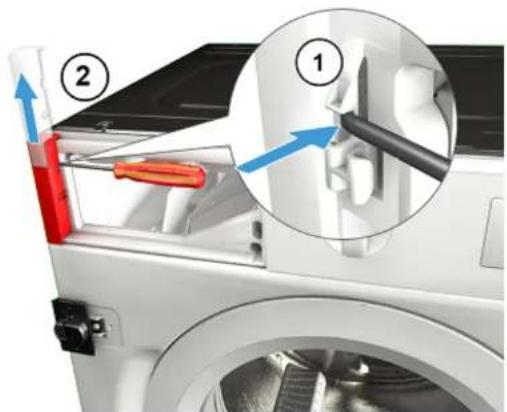

3.1.1 Fascijas panela nonem'sana

1. 1. Atvienojiet stiprinajuma elementu (1).

2. Nonemiet vaku (2).

Remonts

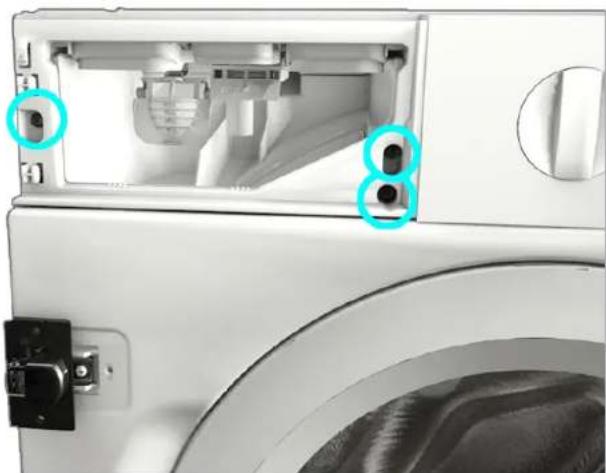

1. Izskruvejiet skruves. 3.1. Atvienojiet stiprinajuma elementus (1, 2).

1. Pavelciet fascijas paneli uz priekspusi (3).

1. Nonemiet fascijas paneli.

3.1.2 Fascijas panej uzstadisana

Uzstadiet apgiezta kartiba.

Remonts

3.2 Mazgāsanas lidzekla atvilktnes nomaina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutatvienotainoudenspadeves.

3.2.1 Mazgāsanas lidzekla atvilktnes iznemsana

1. Izvelciet mazgasanas lidzekla atviktni.
   2.1. Nospiediet ieliktni lejup (1).

2. Iznemiet mazgasanas lidzekla atvilktni (2).

3.2.2 Mazgāsanas liddekla atavilktnes uzstadiṣana

Uzstadiet apgrietztkrtiba

Remonts

3.3 Mazgāsanas lidzekla atvilktnes roktura nomaina

Prastba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainu denspadeves.
Iznemta mazgaaanas lidzekla atvilktne-268

3.3.1 Mazgāsanas lidzekla atvilktnes roktura iznemśana

1. Atvienojiet stiprinajuma elementus.

1. Nonemiet mazgasanatidzekka atvilktnes rokturi.

3.3.2 Mazgāsanas lidzekla atvilktnes roktura uzstādīsana

Uzstadiet apgiezta kartiba.

Remonts

3.4 Durtinu nomina

AESIET PIESARDZIGI

Atverietengu nodalijumul

Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumā.
Valkajiet aizsargcimdus

Prastba:

Iericei ir jabut avtienotai no stravas padeves.
Iericeirjabutatvienotainoudenspadeves.
Atvertas durtinas.
Nonemts mebelu panelis.

3.4.1 Durtinu nonemsana

1.

UZMANIBU

Kritosu detalu risks, ko izraisa valgas skruves!
Citu 1erics detalu bojumi vai bojumi, kas rodas klaenta majas, piem., apakspuse.
Nostipriniet detalu, la tnenokristu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet detalu, lai tnenokristu.

Izskruvejiet skruves (1).

1. Virziet durtinas augsup.

3.4.2 Durtu uzstadisana

Uzstadiet apgieztarktib

Remonts

3.5 Durtu detalu nomai

ESIET PIESARDZIGI

Atveriet engu nodallijumul
Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumā.
Valkajiet aizsargcimdus

Prastba:

Iericei ir jabut avtienotai no stravas padeves.
Iericeirjabutatvienotainoudenspadeves.
Nonemls mebelu panelis.
Durtinasir nonemtas.270

3.5.1 Durtu dalu nonemsan

• Izjauciet durtinas no arpuses uz iekspusi.

3.5.2 Durtu dalu uzstadisana

Uzstadiet apgriezt kartiba.

Remonts

3.6 Durtu engu nomaina

ESIET PIESARDZIGI

Atveriet engu nodallijumul
Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumā.
Valkajiet aizsargcimdus

Prastba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutatvienotainoudenspadeves.

3.6.1 Durtu engu nonemsana

1. Atskruveejiet divas skruves.
2. Nonemiet durinas.
3. Izjauciet durtinas no arpuses uz iekspusi.

Iericei var netrauceti pieklut.
Nonemts mebelu panelis.
Fascijas panelis ir nonemts.
Durinas ir nonemtas.-270
Spriegotaja gredzens ir none
Prieksjais panelis ir nonemt
Durinu blivjums ir nonemts

3.8.1 Durtinu slega nonemsana

1. Atviienojet durtu slega spreadni.
2. Albrivojet durtu slegu.

1. Nonemiet durtinu slegu.

Remonts

3.8.2 Durtu slega uzstadihana

Uzstadiet apgrieztakartiba

1. Ta bort luckans tātnig.
