1 Bu dokumen hakkinda 463

1.1 Onemli bilgi 463

1.1.1 Amaci 463
1.2 Sembollerinin aciiklamasi 463
1.2.1 Tehlike kademeleri 463
1.2.2 Tehlike sembollerii 463
1.2.3 Ikaz bilgilerinin yapisi 464
1.2.4 Genel semboller 464

Ekipman ve yardim 465

Onarim 466

3.1Gosterge panelinin degistirilmesi 466

3.1.1 GÖSTERGE panelin sökülmesi 466
3.1.2 Gosterge panelin takilmasi 467

3.2 Deterjan bolmesinin degistirilmesi 468

3.2.1 Deterjan bolmesinin sokulmesi 468
3.2.2 Deterjan bolmesinin takilmasi 468

3.3 Deterjan bolmesi tutamaingin degistirmesi 469

3.3.1 Deterjan bolmesi tutamaigin sokulmesi 469
3.3.2 Deterjan bolmesitutamainginnakilmasi 469

3.4 Kapinin degistirilmesi 470

3.4.1 Kapinin sokulmesi 470
3.4.2 Kapinin takilmasi 470

3.5 Kapi bilegenlerinin degistirilmesi 471

3.5.1 Kapi bilesenlerinin sokulmesi 471
3.5.2 Kapi bilesenlerinin takilmasi 471

3.6 Kapi menteşsinin degistirilmesi 472

3.6.1 Kapi mentegesinin sokulmesi 472
3.6.2 Kapi menteşesinin takilmasi 472

3.7 Kapi contasinin degistirimesi 473

3.7.1 Kapi contasinin sokulmesi 473
3.7.2 Kapi contasinin takilmasi 474

3.8 Kapi kilidinin degistirilmesi 475

3.8.1 Kapi kilidinin sokiulmesi 475
3.8.2 Kapi kilidinin monte edilmesi 476

3.9 Tambur lambasin degistirilmesi 477

3.9.1 Tambur lambasinin sokulmesi 477
3.9.2 Tambur lambasinin takilmasi 477

3.10 Alt kapaçın degişirilmesi 478

3.10.1 Altkapagin sokulmesi 478
3.10.2 Kapaçın takilması 479

3.11 On panelin degisimi 480

3.11.1 On panelin sokulmesi 480
3.11.2 On sacin takilmasi 481

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak yüzylerden kaynaklanan tehlike
	Gülçlı elektromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyanda bulunan bir ikaz bilgisiti gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön seksulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya)düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Ekipman veyardim

Tanimlama Detaylar Görtüller
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi yüzün alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar�件in
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,;açili,aşkılcı [00341269]	Uzunjuk 200 mm
Yan keski [00342182]	Uzunjuk: 200 mm

Tanimlama Detaylar Görtüller
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

3.1 Gösterge panelin degistirilmesi

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kiriilmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duism tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bileşenleri dusmeye karsi emniyete alin.

Vidalarn gevsetilmesi nedeniyle parcalarin duism tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dʒmeye karsi emniyete aln.

On kopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Cihaza serbest erisim mumkun.
Deterian bolmesi sokuldu,→468

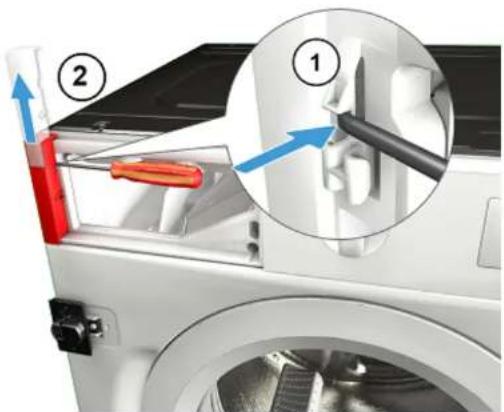

3.1.1 Gösterge panelin sökülmesi

1. 1. Tinnagi serbest birakin (1).
2. Kapaigi sokun (2).

Onarim

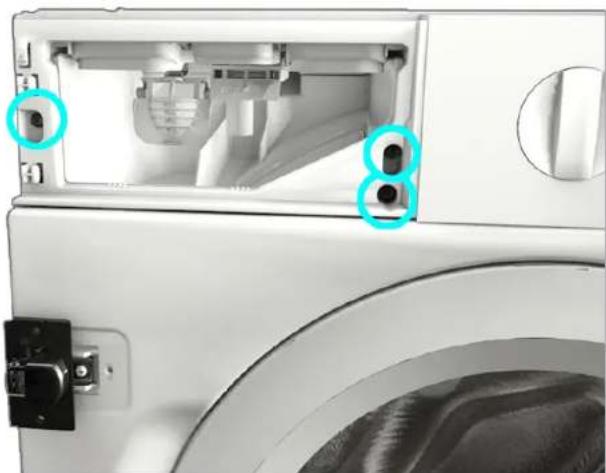

1. Vidalari sokun. 3. 1. Tirnaklan serbest birakin (1, 2).

1. Gõsterge panelini öne dogru cekin (3).

1. Gösterge panelini sökun.

3.1.2 Gösterge panelin takilmasi

Ters sira ile monte edin.

Onarim

3.2 Deterjan bolmesinin degistirilmesis

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.

3.2.1 Deterjan bolmesinin dokulmesi

1. Deterjan bolmesini disari cekin.
   2.1.Ek parcanin uzerine bastirn (1).

2. Deterjan bolmesini sakun (2).

3.2.2 Deterjan bolmesinin takilmasi

Ters sira ile monte edin.

Onarim

3.3 Deterjan bolmesi tutama'in degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterian bolmesi sokuldu. 468

3.3.1 Deterjan bolmesi tutamaginin sukulmesi

1. Timaklari serbest birakin.

1. Deterjan bolmesi tutamagini sokun.

3.3.2 Deterjan bolmesi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

3.4 Kapinin degistirilmesi

DIKKAT

Açik mentese bolgesil

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fiqi kekilir.
Cihaz, su beslemsinden aynilr.
Kapi aqik.
Mobilya paneli sokiuldu.

3.4.1 Kapinin sikulmesi

1.

Vidalani sokun (1).

1. Kapiyi yukariya dokru sokun.

3.4.2 Kapinin takilmasi

Ters sira ile monte edin.

Onarim

3.5 Kapi bilgesenlerinin degistirilmesi

A DIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteş bolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden avril.
Mobilya paneli sokiuldu.
Kapikaldinldt-470

3.5.1 Kapi bileşenlerinin dokümesi

Kapiyidistanice sokun.

3.5.2 Kapi bileşenlerinin takilması

Ters sira ile monte edin.

Onarim

3.6 Kapi mentesisin degistirilmesi

DIIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteş bolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.

3.6.1 Kapi menteşsin sökülmesi

1. lki vidayi gevsetin.
2. Kapiyi sokun.
3. Kapiyi distan icse dokun.

1. Kapi menteşesini dokun.

3.6.2 Kapi mentesisin takilmasi

Ters sira ile monte edin.

Onarim

3.7 Kapi contasinin degistirilmesi

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Vidalarin gesetilmesi nedeniyle parcalarin du sm tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete aln.

Vidalarin gevsetilmesi nedeniyle parcalarin du sm tehlikesi!

Cihazin diger parcalarinda vya musterinin evinde (orn. zemin) hasaarlar,

Bilesenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.
Cihaza serbest erisim mumkun.
Deterjan bolmesi sokuldu. 468
Gösterge paneli söküldu.
Kapl kaldirildt.→470
Alt kapak sokuldu,→478

3.7.1 Kapi contasinin sökülmesi

1. Tambur lambasindaki tespit elemanini gevsetin.

DIKKATI

Yüzeyin hasar görme tehlikesi!

Yanlis alelterin kullanilmasi sonucu cihazin yüzeyi czilebilar.

Gergi halkasini degistirmek icin sadece plastik aletler kullanin.

Gergi halkasini plastik bir alette contadan sokun.

1. Kapi contasin on panelden cikartin.
2. Kablo konnektorunkapi bilidinden cikartin.

Onarim

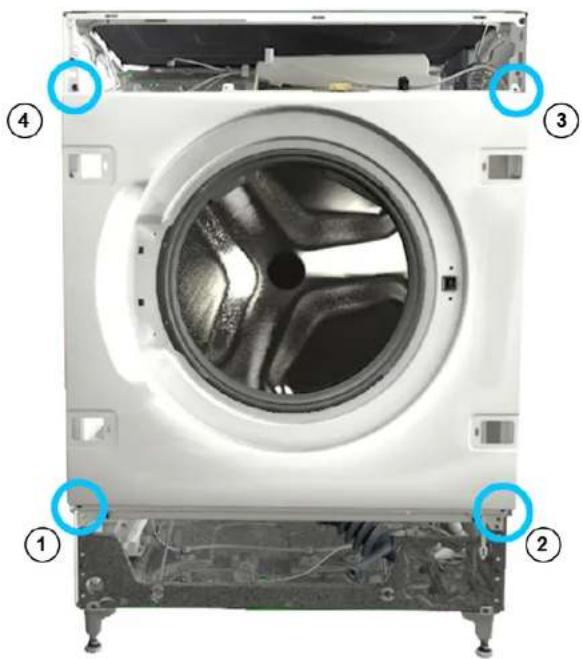

1. Vidalari belirtilen sirada gevsetin.

1. On paneli dokunuz.

2. Tum hortum baglantularini ayin.

1. Kapi contasin sokun.

3.7.2 Kapi contasinin takilmasi

Ters sira ile monte edin.

Onarim

3.8 Kapi kilidinin degistirilmesi

(AB) 2019/2019 Dübenlemesi uyanica, tuketicihere onarim talimatlare il birlkke yedek bir kapi kilidin saglanmasei ureticol clearbiz yikumulugumudur. Bununla birkite, bir kapi kilidi degisiemi sonrasinda cihaz calsrilmadan once kalifiyebir elektrik uzmantriarafundan mutlaka bir elektroteknig guvenlik testinin gerektelerlimes gerektigiinevurgulamakister. Bu kisin ukenyle ozgu yasden, duzenlemeler ve standartlar kapsamindaki hukumlerin gerektirdigi nitelilere sahip oldugu dogrulanabill olmaidir.

Gerilim lileten parçalar nedeniyle elektrik carpmasi tehlikesi!!

Onarimin dizgün yapilmaması nedeniyle elektrik carpmasi sonucu hayati tehike

Elektrik parallegarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteklirilmidelir.
Onarim sonrasinda VDE 0701 veva likeye ödel duzenlemeler uyanina bir güvenlik testi erfolgelestrilmedel.

Keskin govde kenarli!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kilmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin.

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniye alin.

Vidalarin gesetilmesi nedeniyle parcalarin duismehlikesi!

hazin diger parcalarinda vya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.

Cihaz, su beslemesinden aynir.
Cihaza serbest erisim mumkun.
Mobilya paneli sokiuldu.
Gösterreich paneli söküldu
Kapi kaldirildi-470
Geri halkasi sokuldu
On sac sokulmus olmail.
Kapi contasi sikuldu.

3.8.1 Kapi kilidinin dokulmesi

1. Kapi kilidi fisini ayirin.
2. Kapi kilidini serbest birakin.

3. Kapi kilidini dokun.

Onarim

3.8.2 Kapi kilidinin monte edilmesi

Ters sira ile monte edin.

Koruyucu eldiven kullanilmaldir.

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Cihaza serbest erisin mumkun.
Deterian bolmesi sokiuldu-468
Gösterge paneli söküldu.

3.9.1 Tambur lambasinin dokulmesi

1. Tambur lambasi tutucusunu cihazdan di sari cekin.
2. Elektrik baglantisin iakun
3. Tambur lambasini tambur lambasi tutucusundan sokun.

3.9.2 Tambur lambasin takilmasi

Ters sira ile monte edin.

Onarim

3.10 Alt kappağın degişirilmesi

Resim 1: Alt group kappa

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden aynilr.
Mobilya paneli sokuldu

3.10.1 Altkapagin sukulmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.
1. Altkapagi sokun.

1. Hortumu tutucudan ayirin.

Onarim

3.1.Vidayi sokun (1).

1. Tespit noktasina basin ve asaglya dogru cikartin (2).

1. Alt group kapagini gekin ve one dokru dokun.

1. Hortumu kapaktan disari cekin.

3.10.2 Kapaçın takilması

Ters sira ile monte edin.

Onarim

3.11 On panelin degisimi

A DIKKAT

Keskin govde kenarlari!

Kesik yaralanmaları

Koruyucu eldiven kullanimaldir.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.
Deterjan bolmesi sokiuldu. 468
Mobilya paneli sokuldu.
Kapikaldirildt→470
Kapicontasi sokuldu.

3.11.1 On panelin dokulmesi

1. Tambur lambasindaki tespit elemanini gevsetin.

2.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesi!

en parcalar nedeniyle yaralanma

Bileşenleri dusmeye karsi emniyete aln.

DIKKATI

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin)

hasarlar.

Bilesenleri dusmeye karsi emniyete alin

Vidalan belirtilen sirada gevsetin.

Onarim

1. On paneli dokunuz.

3.11.2 On sacin takilmasi

Tersiraile montedein.
