GEBRUIKSAANWIJZING STB 18 LT 130 BL METABO

nl Oorspronkelijke gebruiksaanwijzing 19

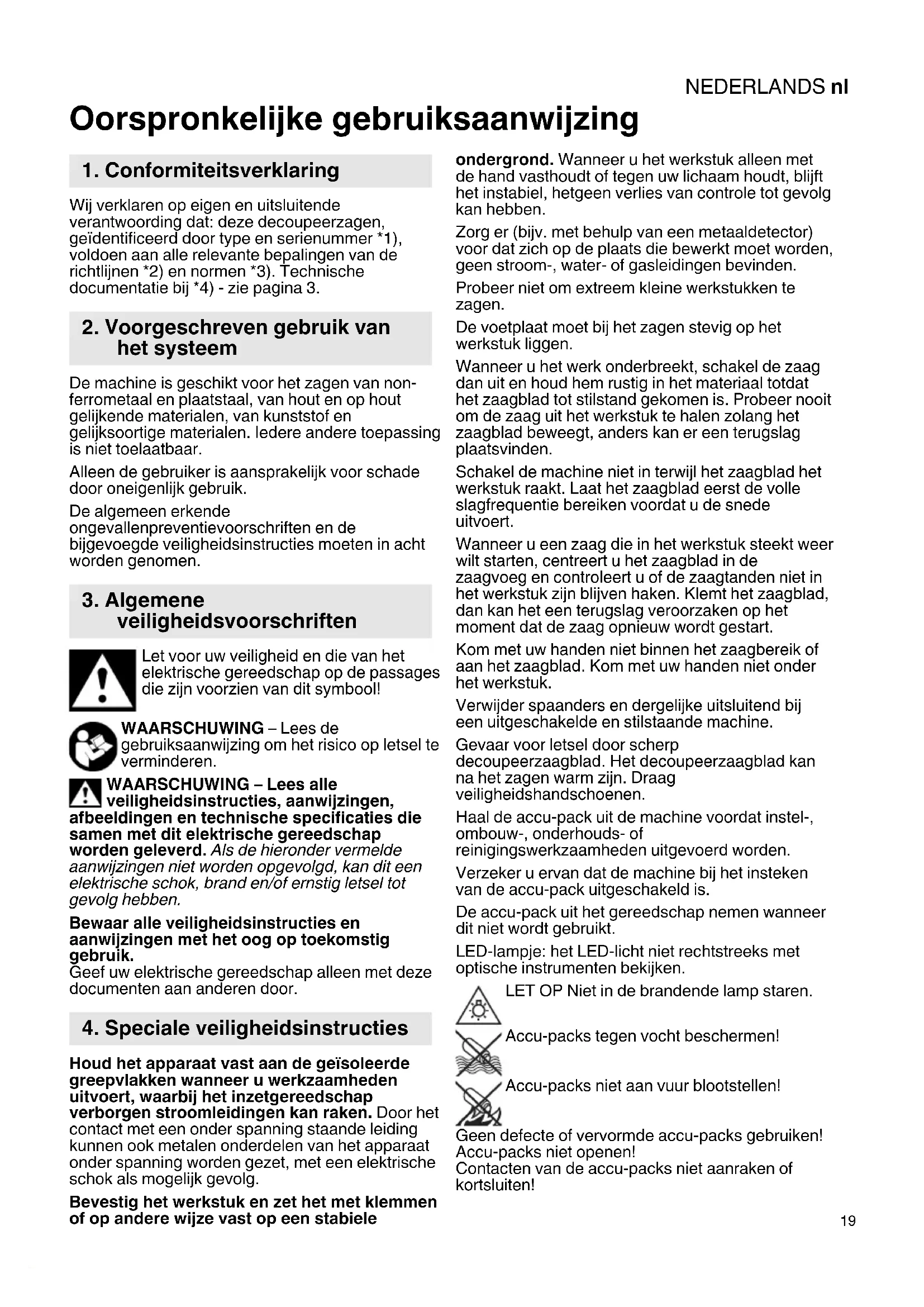

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze decoupeerzagen, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van derichtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Voorgeschreve den gebruik van het systeme

De machine is geschikt voor het zagen van non-ferrometaal enplaatstaal, van hout en op houtgelijkende materialen, van kunststof engelijksoortige materialen. Ledere andere toepassing is Niet toelaatbaar.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstrumentes moeten in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zichen voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle
veiligheidsinstrumenties, aanwijzingen,
eldingen en technische specificaties die
en met dit elektrische gereedschap

worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsinstructies

Houd het apparaat vast aan de geisoleerde greepvlakken wonneer u werkzaamhedenuitvoert, waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een onder spanning staande leiding kuren ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als möglichk gevolg.

Bevestig het werkstuk en zet het met klemmen of op andere wijze vast op een stabiele

ndergrond. Wanner u het werkstuk alleen met de hand vasthoudt of gegen uw lichaam houdt, blijft het instabel, hetgeen verlies van controle tot gevolg kan hebben.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

De voetplaat要去hiet zagen stevig op het werkstuk liggen.

Wanner u het werk onderbreekt, schakel de zaag dan uit en houd hem rustig in het materiaal totdat het zaagblad tot stilstand gekomen is. Probeer nooit om de zaag uit het werkstuk te halen zolang het zaagblad beweegt, anders kan er een terugslag plaatsvinden.

Schakel de machine nicht in verwijl het zaagblad het werkstuk raakt. Laat het zaagblad eerst de volle slagfrequentie bereiken voordat u de snedeuitvoert.

Wanneer u een zaag die in het werkstuk steekt weer wilt starten, centreert u het zaagblad in de zaagvoeg en controleert u of de zaagtanden nicht in het werkstuk zichn blijven haken. Klemt het zaagblad, dan kan het een terugslag veroorzaken op het moment dat de zaag opnieuw worden gestart.

Kom met uw handen nicht binnen het zaagbereik of aan het zaagblad. Kom met uw handen Niet onder het werkstuk.

Verwijder spaanders en dergelijkke uitsluitend bij een uitgeschakelde en stilstaande machine.

Gevaar voor letsel door scherp
decoupeerzaagblad. Het decoupeerzaagblad kan
na het zagen warm+zijn. Draag
veiligheidshandschoenen.

Haal de accu-pack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Verzeker uervaan dat de machine bij het insteken van de accu-pack uitgeschakeld is.

De accu-pack uit het gereedschap nemen wanneer dit nicht worden gelebruikt.

LED-lampje: het LED-licht Nietrechtstreeks met optische instrumenten bekijken.

LET OP Niet in de brandende lamp staren.

Uit defecte li-ion accu-packs kan eenlicht zure, brandbare vloeistof lekken!

Wanner er accuvloeistof uit lekt en met de huid in aanraking komt, onmiddelijk onder stromend water afspoelen. Wanner er

accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en neem onmiddelijk contact met een arts op voor behandeling!

Bij een defecte machine要去 de accu-pack uit de machine halen.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduedd bij het schuren,

zagen, slijpen, boren en ander werk bevatten chemicalien waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien zich:

• lood van loodhoudende verf,

-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en

• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om deblootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die specialijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
• een afzuginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te honden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

Transport van Li-ion-accu-packs:

Op de verzending van li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van li-ion accu-packs要去 informatie

in winnen ontrent de actueel geldende voorschriften. Vraag eventuele ook informatatie op bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo verkrijgbaar.

• Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Spanhendel voor bevestiging van het zaagblad

2 Zaagblad-spaninrichting

3 Zaagblad-steunrol

4 Zaagblad*

5 Voetplaat

6 Beveiligingsplaatje gegen spanbreuk *

7 Veiligheidsbeugel ter bescherming van onbedoeld contact met het zaagblad

8 Beschermkap

9 Instelhendel voor pendelbeweging

10 Toets voor het uit- en inschakelen van het automatisch ingeschakelde LED-lampje *

11 Stelknop voor instelling van de slagfrequentie

12 Vergrendelknop (continue inschakeling) *

13 Drukschakelaar *

14 Schakelschuiif*

15 Handgreep

16 Knop voor de ontgrendeling van de accu-pack

17 Knop voor deindicatie van de capacititeit*

18 Capaciteits- en signaalindicatie *

19 Accupack *

20 Afzuaansluitstuk

21 Sleutelvak

22 Zeskantsleutel

23 Sokkel met individatie van de ingestelde zaaghoek

24 Schroef voor het verstellen van de voetplaat

• afhankelijk van de uitvoering/niet in de leveringsomvang inbegrepen/afhankelijk van het model

6. Ingebruikneming

6.1 Accu-pack

De accu-pack (19) voor gebruik opladen.

Laad de accu-pack bij capaciteitsverlies weeer op.

U vindt de instructies voor het opladen van de accu-pack in de gebruiksaanwijzing van de Metaboacculader.

Accu-packs hebben een capaciteits- en signaalindicatie (18) (afhankelijk van de uitvoering):

• Druk op knop (17) waarna de laadtoestand worden aangegeven door de LED-lampen.
• Wanner een led-lampje knippert, is de accu-pack bijna leeg en moet waar worden opgeladen.

6.2 Accu-pack verwijderen,plaatsen

Verwijdersen:

Knop voor de accu-pack-ontgrendeling (16) indrukken en accu-pack (19) verwijdersen.

Plaatsen:

Accu-pack (19) erop schuiven totdat het vast klikt.

6.3 Beveiligingsplaatje gegen spaanbreuk inbrengen

Gevaar voor letsel door scherp decoupeerzaagblad. Bij het inzetten van het beveiligingsplaatje gegen spaanbreuk (6) dient het zaagblad te zich verwijderd.

Machine omdraaien, de voetplaat wijst maar boven Het beveiligingsplaatje gegen spananbreuk van voren uit erin schuiven, hierbij rekening honden met de volgende 2 punten:

• De gladde Kant van hetplaatje wijst maar boven.
• De uitsparing wijst maar achteren (in richting accu-pack).

Wanneer u met een aangebrachte beschemingsplaat (zie hoofdstuk Accessoires 9.) werk,plaats dan het beveiligingsplaatje gegen spaanbreuk in de beschemingsplaat.

6.4 Zaagblad plaatsen

Gevaar voor letsel door scherp decoupeerzaagblad. Het decoupeerzaagblad

kan na het zagen warm�n. Draag veiligheidshandschoenen.

Gebruik een zaagblad dat geschikt is voor het te zagen materiaal.

• Spanhendel (1) tot aan de aanslag waar voren draaien en vasthouden.

• Zaagblad (4) tot aan de aanslag inbrengen. Let er hierbij op dat de zaagtandenaar voren wijzen en het zaagblad goed in de groef van de zaagbladsteunrol (3) ligt.

• Spanhendel (1) loslaten. (Hij draait automatisch in zijn uitgangspositie terug. Het zaagblad is nu stevig gespannen).

6.5 Zaagblad uitenemen

Let op, de decoupeerzaag bij het uittnemen van het zaagblad Niet op personen richten.

• Spanhendel (1) tot aan de aanslag waar voren draaien, het zaagblad worden door de veerkrachtuitgeworpen.

6.6 Zagen met stofafzuiing

• Afzuigaansluitstuk (20)plaatsen. Een geschikt afzugapparaat aansluten.
• Voor een optimaal stofzuig-vermogen schuift u de beschermkap (8) maar beneden.

6.7 Zagen zonder stofafzuging

• Met maar boven geschoven beschemkap (8) werken.

6.8 Schuine zaagsnede

Beschemkap (8) aan boven schuiven, beveiligingsplaatje gegen spananbreuk (6)

verwijden. Deze onderdelen können bij schuine zaagsnedes nicht gebrukt worden.

• Schroef (24) losdraaien.
• Voetplaat (5) enigszinsaar voren schuiven endraaien.
• De voetplaat (5) daarna waar aan achteren schuiven en tot een van de aanslagen van 45^ verdraaien.

Een andere hoek m.b.v. een hoekmeter instellen.

• De schroef (24) weeer aantrekken.

7. Gebruik

7.1 Pendelbeweging instellen

Met de instelhendel (9) de gewenste pendelbeweging instellen.

Stand "0" = pendelbeweging isuitgeschakeld

Stand "III" = maximaile pendelbeweging

Aanbevolen instelwaarden, zie pag. 3.

De optimale instelling is het Beste vast te stellen door deze in de praktijk uit te proberen.

7.2 Maximale slagfrequentie instellen

De maximale slagfrequentie met de stelknop (11) instellen. Dit is ook tijdens het gebruik möglichk.

Aanbevolen instelwaarden, zie pag. 3.

De optimale instelling is het Beste vast te stellen door deze in de praktijk uit te proberen.

7.3 In-/uitschakelen, continue inschakeling (ST 18 L 90)

Voorkom onverhoeds starten: schakel de machine altijd uit wonneer de stekker uit het stopcontact worden gehaald of wonneer spreke is geweest van een stroomonderbreking.

Bij continue inschakeling draait de machine door wonneer hij uit uw handen worden getrokken. Houd de machine daarom.altijd met beiden handen aan de handgreep vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Inschakelen: schakelschuif (14) maar voren schuiven. Voor een langdurige inschakelingervolggensaarbenedenklappen tot hij vastklikt.

Uitschakelen: op het anschterste uiteinde van de schakelschuif (14) drukken en loslaten.

7.4 In-/uitschakelen, continue inschakeling (STB 18 L 90)

Inschakelen: drukschakelaar (13) indrukken.

Uitschakelen: drukschakelaar (13) loslaten.

Continue inschakeling: bij een ingedrukte drukschakelaar (13) de vergrendelknop (12) indrukken en de drukschakelaar (13) loslaten. Om de machine uit te schakelen de drukschakelaar (13) opniew indrukken en weeł loslaten.

Bij continue inschakeling draait de machine door wanneer hijuit uw handen worden getrokken. Houd de machine daarom altijd met beiden handen vast aan de hiervoor bestemde handgrepen, zorg ervoor dat u stevig staat en werk geconcentreerd.

8. Reiniging, onderhoud

Haal de accu-pack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

De machine regelmatig reinigen. Daar bij de ventilatiesleuven van de motor met een stofzuiger uitzuigen.

De zaagblad-spaninrichting (2) regelmatig en grondig met persluchtuitblazen.

Indien nodig de openingsen ache ter daagbladsteunrol (3) en het afzigaansluitstuk (16) reinigen.

Vanijd totarendruppelolie op de zaagbladsteunrol (3) druppelen.

9. Toebehoren

Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accu-packs en toebehoor.

Gebruik alleen een toebehoren dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Als de machine worden gebruikt in een houder: de machine veilig bevestigen. Verlies van contrôle kan tot letsel leiden.

Zie pagina 4.

A Cirkel- en parallelgeleiding
B Beschermingsplaat (voorkomt dat gevoelige werkstukoppervlakken bekrast worden)
C Laders
D Accu-packs met verschillende capaciteiten. Koop alleen accu-packs met een spanning die overeenkomt met uw elektrische gereedschap.

9.1 Cirkel- en parallelgeleiding aanbrengen

Voor het zagen van cirkelvormen ( 100 - 360mm en voor zaagsnedes parallel aan een rand (max. 210~mm

Cirkelgeleiding aanbrengen (zie afb. l)

• De stangen van de cirkel- en parallgelteiding zijdelings in de voetplaat schuiven. (De centreerpunt (c) wijst maar beneden.)
  Gewenste radius (d) instellen.
• Schroef (b) aantrekken.
• De knop zo draaien, dat de in zaagrichting achechterste centreerpunt (c) isuitgeschoven. Deze steekt u in het midden van de cirkel.

Parallelgeleiding aanbrengen (zie afb. II)

• Stang van de cirkel- en parallegeleiding zijdelings in de voetplaat schuiven (De centreerpunt (c) wijst maar boven).
• Maat (e) instellen
• Schroef (b) aantrekken.
  Om verloop van het zaagblad zo goed möglich te voorkomen, raden wij u het gebruik van extra dikke zaagbladen aan: 623694000, 623679000, 623685000

Completet toebehorenprogramma, zie www.metabo.com of de catalogus.

10. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
ricien worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en recycling van afgedankte gereedschap, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.

Accu-packs mogen nicht bij het huisvuil worden afgevoerd! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar!

Accu-packs Niet in het water gooien.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap geschienen ingezameld en op milieuvriendelijk wijze te afgevoerd worden.

Ontlaad eerst de accu-pack in het elektrisch gereedschap alvorens de accu-pack af te voeren. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 3.

Wijzigingen en technische verbeteringen voorbehonden.

U = spanning van de accu-pack

T1 =grootste materiaaldikte in hout

T2 =grootste materiaaldikte in nonferrometaal

T3 =grootste materiaaldikte inplaatstaal

n0 =aantal slagen bij nullast

P1 =nominal vermogen

P2 =afgeven vermogen

m = gewicht met hetkleinste accu-pack

Meetgegevens vastgesteld volgens de norm EN 62841.

Toegestane omgevingstemperatuur tijdens het gebruik:

-20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0°C tot 30°C

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beordeling van de emissie van het elektrische gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittvallen. Neem voor de beordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 62841:

a_h,CM =trillingsemissiewaarde (Metaalplaat zagen)

ah,CW =trillingsemissiewaarde (Hout zagen)

K_n, = onzekerheid (trilling)

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveau

LwA =geluidsvermogensniveau

K_pA K_WA = onzekerheid

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!

ITALIANOit
