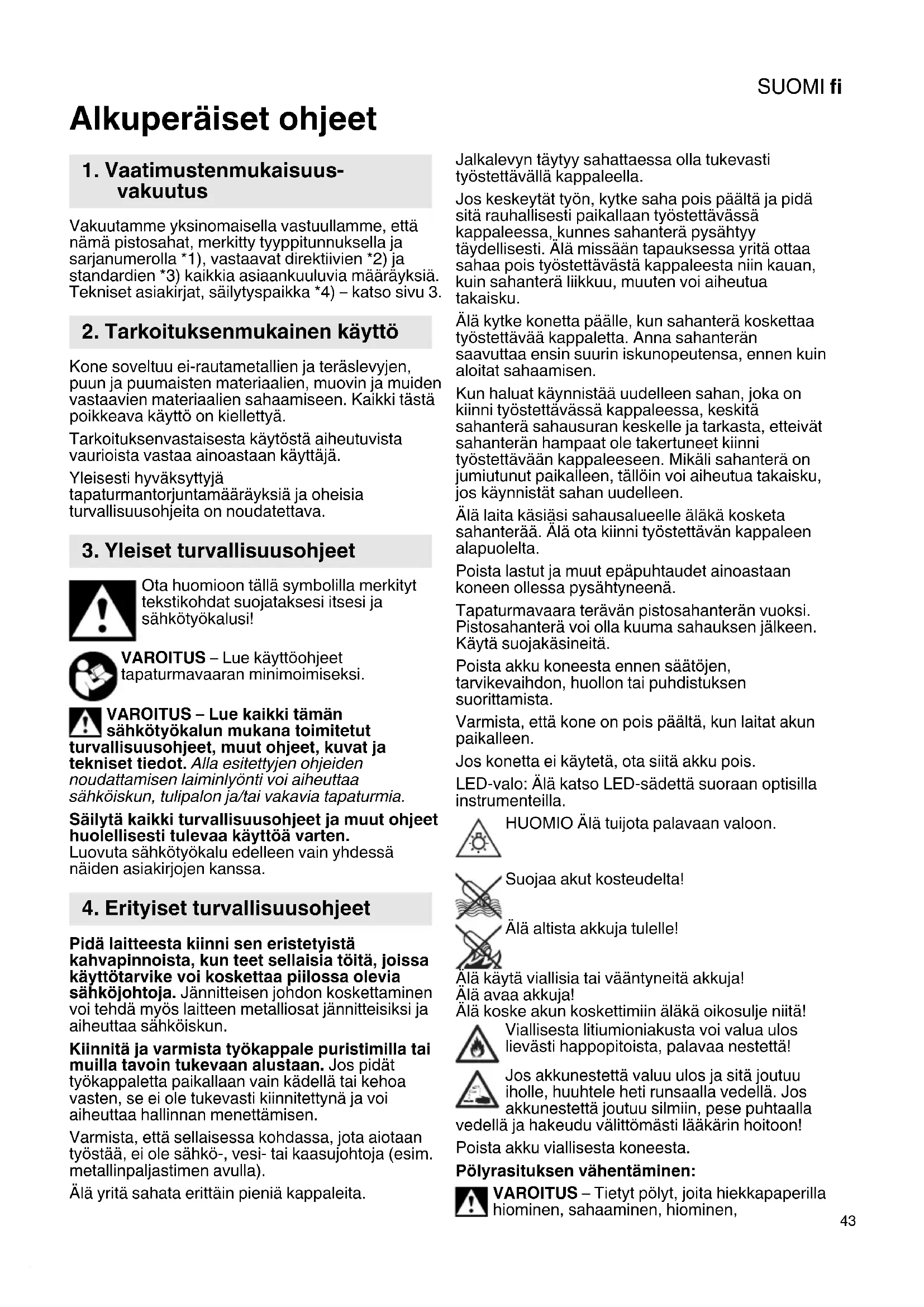

Alkuperäiset ohjeet Vakuutamme yksinomaisella vastuullamme, että nämä pistosahat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3. Kone soveltuu ei-rautametallien ja teräslevyjen, puun ja puumaisten materiaalien, muovin ja muiden vastaavien materiaalien sahaamiseen. Kaikki tästä poikkeava käyttö on kiellettyä. Tarkoituksenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava. Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi! VAROITUS – Lue käyttöohjeet tapaturmavaaran minimoimiseksi. VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja tekniset tiedot. Alla esitettyjen ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia tapaturmia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa. Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Jännitteisen johdon koskettaminen voi tehdä myös laitteen metalliosat jännitteisiksi ja aiheuttaa sähköiskun. Kiinnitä ja varmista työkappale puristimilla tai muilla tavoin tukevaan alustaan. Jos pidät työkappaletta paikallaan vain kädellä tai kehoa vasten, se ei ole tukevasti kiinnitettynä ja voi aiheuttaa hallinnan menettämisen. Varmista, että sellaisessa kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. metallinpaljastimen avulla). Älä yritä sahata erittäin pieniä kappaleita. Jalkalevyn täytyy sahattaessa olla tukevasti työstettävällä kappaleella. Jos keskeytät työn, kytke saha pois päältä ja pidä sitä rauhallisesti paikallaan työstettävässä kappaleessa, kunnes sahanterä pysähtyy täydellisesti. Älä missään tapauksessa yritä ottaa sahaa pois työstettävästä kappaleesta niin kauan, kuin sahanterä liikkuu, muuten voi aiheutua takaisku. Älä kytke konetta päälle, kun sahanterä koskettaa työstettävää kappaletta. Anna sahanterän saavuttaa ensin suurin iskunopeutensa, ennen kuin aloitat sahaamisen. Kun haluat käynnistää uudelleen sahan, joka on kiinni työstettävässä kappaleessa, keskitä sahanterä sahausuran keskelle ja tarkasta, etteivät sahanterän hampaat ole takertuneet kiinni työstettävään kappaleeseen. Mikäli sahanterä on jumiutunut paikalleen, tällöin voi aiheutua takaisku, jos käynnistät sahan uudelleen. Älä laita käsiäsi sahausalueelle äläkä kosketa sahanterää. Älä ota kiinni työstettävän kappaleen alapuolelta. Poista lastut ja muut epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä. Tapaturmavaara terävän pistosahanterän vuoksi. Pistosahanterä voi olla kuuma sahauksen jälkeen. Käytä suojakäsineitä. Poista akku koneesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista. Varmista, että kone on pois päältä, kun laitat akun paikalleen. Jos konetta ei käytetä, ota siitä akku pois. LED-valo: Älä katso LED-sädettä suoraan optisilla instrumenteilla. HUOMIO Älä tuijota palavaan valoon. Suojaa akut kosteudelta! Älä altista akkuja tulelle! Älä käytä viallisia tai vääntyneitä akkuja! Älä avaa akkuja! Älä koske akun koskettimiin äläkä oikosulje niitä! Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, palavaa nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Poista akku viallisesta koneesta. Pölyrasituksen vähentäminen: VAROITUS – Tietyt pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen,

1. Vaatimustenmukaisuus-

2. Tarkoituksenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMIfi

poraaminen tai muut työt voivat aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn liittyviä haittoja. Esimerkkejä näistä kemikaaleista ovat: - Lyijyä sisältävien maalien lyijy, - mineraalipöly tiilistä, sementistä tai muista muuratuista rakenteista ja - arseeni ja kromi kemiallisesti käsitellystä puusta. Altistumisesi näille vaaratekijöille vaihtelee sen mukaan, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttaman altistumisen vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja käytä hyväksyttyjä suojavarusteita, esim. töihin tarkoitettuja pölymaskeja, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia. Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöösi. Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat ohjeet ja kansalliset määräykset (esim. työsuojelumääräykset, hävittäminen). Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön. Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Käytä sopivaa pölynimuria. Vähennä pölyn muodostumista seuraavasti: - Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kertynyttä pölyä päin. - Käytä imuria ja/tai ilmanpuhdistinta. - Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä. - Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä. Litiumioniakkujen kuljetus: Litiumioniakkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää voimassa olevista määräyksistä, kun lähetät litiumioniakkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta. - Lähetä akku vain, kun kotelo on ehjä, eikä nestettä valu ulos. Irrota akku laitteesta lähetystä varten. Varmista koskettimet oikosululta (esim. eristä teipillä). Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille. 1 Kiinnitysvipu sahanterän kiinnitystä varten 2 Sahanterän kiinnitin 3 Sahanterän tukirulla 4 Sahanterä * 5 Jalkalevy 6 Repimissuojalevyt * 7 Suojasanka sahanterän tahattoman koskettamisen estämiseksi 8 Suojus 9 Heiluriliikkeen säätövipu 10 Painike automaattisesti syttyvän LED-valon pois ja päälle kytkemiseen * 11 Iskuluvun säätöpyörä 12 Lukitusnuppi (kestokytkentä)* 13 Painokytkin 14 Työntökytkin * 15 Kahva 16 Painike akun lukituksen vapauttamiseen 17 Kapasiteettinäytön painike * 18 Kapasiteetti- ja merkkivalonäyttö * 19 Akku * 20 Imuistukka * 21 Avaimen pidike 22 Kuusikoloavain 23 Jalusta, josta nähdään säädetty sahauskulma 24 Ruuvi jalkalevyn säätöä varten

• määräytyy varustuksen mukaan / ei sisälly toimitukseen / mallin mukaisesti

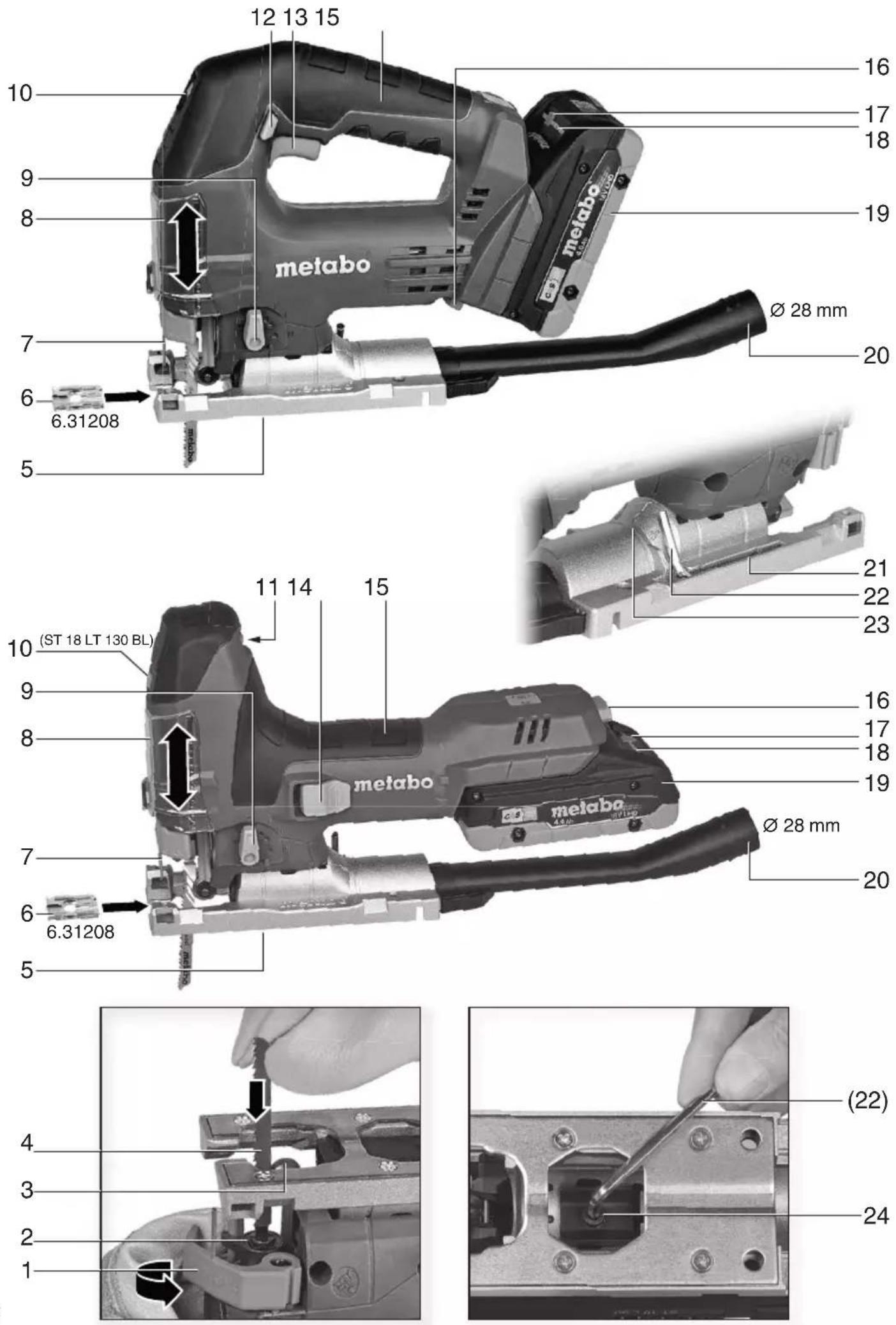

Lataa akku (19) ennen käyttöä. Lataa akku uudelleen sen tehon laskiessa. Akun latausohjeet löydät Metabo-laturin käyttöohjeesta. Akuissa on kapasiteetti- ja merkkivalonäyttö (18) (varusteiden mukaan): - Painamalla painiketta (17) LED-valoilla näytetään varaustila. - Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se on ladattava uudelleen.

6.2 Akun irrottaminen ja kiinnittäminen

Irrottaminen: Paina akun avauspainiketta (16) ja irrota akku (19). Kiinnittäminen: Työnnä akku (19) paikalleen siten, että se lukittuu.

6.3 Repimissuojalevyn kiinnittäminen

Tapaturmavaara terävän pistosahanterän vuoksi. Kun kiinnität repimissuojalevyn (6), sahanterän täytyy olla irrotettuna. Käännä kone ympäri, jalkalevy osoittaa ylöspäin

Työnnä repimissuojalevy etukautta sisään, ota tällöin huomioon kaksi kohtaa:

• levyn sileä pinta osoittaa ylöspäin

• rako osoittaa taaksepäin (akun suuntaan). Jos työskentelet kiinnitetyn suojalevyn (katso luku Lisätarvikkeet 9.) kanssa, laita siinä tapauksessa repimissuojalevy suojalevyn sisään.

6.4 Sahanterän asentaminen

Tapaturmavaara terävän pistosahanterän vuoksi. Pistosahanterä voi olla kuuma sahauksen jälkeen. Käytä suojakäsineitä.

6. KäyttöönottoSUOMI fi

Käytä sellaista sahanterää, joka soveltuu sahattavalle materiaalille - Käännä kiinnitysvipu (1) vasteeseen asti eteen ja pidä se paikallaan. - Asenna sahanterä (4) vasteeseen asti. Huolehdi tässä yhteydessä siitä, että sahanterän hampaat osoittavat eteenpäin ja että se on oikein paikallaan sahanterän tukirullan (3) urassa. - Vapauta kiinnitysvipu (1). (Se kääntyy automaattisesti takaisin lähtöasentoonsa. Sen jälkeen sahanterä on pitävästi kiinni).

6.5 Sahanterän irrottaminen

Huomio, älä kohdista pistosahaa ihmisiin sahanterän irrotuksen yhteydessä. - Käännä kiinnitysvipu (1) vasteeseen asti eteenpäin, jousivoima irrottaa sahanterän.

6.6 Sahaaminen pölynimuria käyttäen

- Asenna imuistukka (20). Liitä sopiva imuri. - Työnnä optimaalisen pölynimuteho varmistamiseksi suojus (8) alas.

6.7 Sahaaminen ilman pölynimuria

- Työskentele ylös työnnetyllä suojuksella (8).

Työnnä suojus (8) ylös, poista repimissuojalevy (6). Näitä osia ei voi käyttää viistosahauksissa. - Avaa ruuvi (24). - Työnnä jalkalevyä (5) hieman eteenpäin ja käännä. - Työnnä sen jälkeen jalkalevy (5) takaisin taakse ja käännä se yhteen 45° vasteista. Säädä muut kulmat kulmamitan avulla. - Kiristä ruuvi (24) taas pitävästi paikalleen.

7.1 Heiluriliikkeen säätäminen

Säädä säätövivusta (9) haluamasi heiluriliike. Asento "0" = heiluriliike on kytketty pois toiminnasta

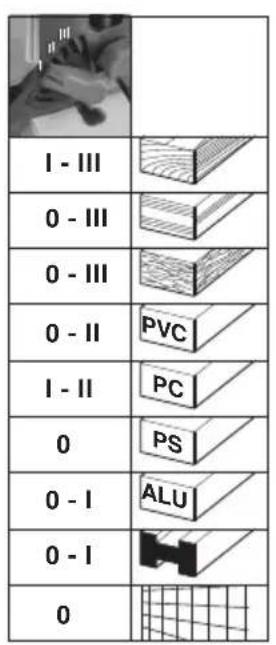

Asento "III" = maksimaalinen heiluriliike Suositellut säätöarvot ks. sivu 3. Optimaalisen säädön löytää parhaiten kokeilemalla.

7.2 Maksimaalisen iskuluvun säätäminen

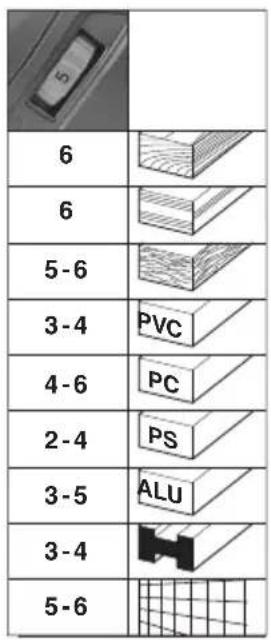

Säädä maksimaalinen iskuluku säätöpyörästä (11). Sen voi tehdä myös koneen käydessä. Suositellut säätöarvot ks. sivu 3. Optimaalisen säädön löytää parhaiten kokeilemalla.

7.3 Päälle-/poiskytkentä, kestokytkentä (ST

18 L 90) Estä tahaton käynnistyminen: Kytke kone aina pois päältä, jos vedät pistokkeen irti pistorasiasta tai jos sähkönsyötössä on katkoksia. Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Pidä sen vuoksi koneen kahvasta molemmin käsin kiinni, seiso tukevassa asennossa ja työskentele keskittyneesti. Päällekytkentä: Työnnä työntökytkin (14) eteen. Paina se jatkuvaa käyttöä varten alas siten, että se lukittuu paikalleen. Poiskytkeminen: Paina työntökytkimen (14) takaosaa ja päästä kytkimestä irti.

7.4 Päälle-/poiskytkentä, kestokytkentä (STB

18 L 90) Päällekytkentä: Paina painokytkintä (13). Poiskytkentä: Vapauta painokytkin (13). Kestokytkentä: Painokytkimen (13) ollessa painettuna paina lukitusnuppia (12) ja vapauta painokytkin (13). Koneen sammuttamiseksi paina uudelleen painokytkintä (13) ja päästä sitten irti. Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Sen vuoksi laitteen kahvoista on aina pidettävä kiinni, otettava tukeva asento ja työskenneltävä keskittyneesti. Poista akku koneesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista. Puhdista kone säännöllisesti. Ime tässä yhteydessä moottorin tuuletusraot puhtaaksi pölynimurilla. Puhalla sahanterän kiinnitysjärjestelmä (2) säännöllisesti ja huolellisesti puhtaaksi paineilmalla. Puhdista tarvittaessa sahanterän tukirullan (3) ja imuliittimien (16) takana olevat aukot. Lisää silloin tällöin pisara öljyä sahanterän tukirullalle (3). Käytä vain alkuperäisiä Metabo-akkuja tai CAS- akkuja (Cordless Alliance System) ja lisävarusteita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Kiinnitä lisätarvikkeet pitävästi paikoilleen. Jos sahaa käytetään telineessä: Kiinnitä saha tukevasti. Hallinnan menetys voi aiheuttaa tapaturmia. Katso sivu 4. A Ympyrä- ja suuntaisohjain B Suojalevy (estää työstettävien kappaleiden herkkien pintojen naarmuuntumisen). C Laturi D Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva.

8. Puhdistus, huolto

9. LisävarusteetSUOMIfi

9.1 Ympyrä- ja suuntaisohjaimen

kiinnittäminen Ympyröiden (Ø 100 - 360 mm) ja reunan kanssa yhdensuuntaisten linjojen (maks. 210 mm) sahaukseen. Ympyräohjaimen kiinnittäminen (katso kuva I) - Työnnä ympyrä- ja suuntaisohjaimen tanko sivulta jalkalevyyn (keskityskärki (c) osoittaa alas). - Säädä haluamasi säde (d). - Kiristä pultti (b). - Käännä nuppia niin, että sahauksen suuntaan taempi keskityskärki (c) on siirretty ulos. Pistä tämä ympyrän keskikohtaan. Suuntaisohjaimen kiinnittäminen (katso kuva II) - Työnnä ympyrä- ja suuntaisohjaimen tanko sivulta jalkalevyyn (keskityskärki (c) osoittaa ylös). - Säädä mitta (e) - Kiristä pultti (b). Sahanterän liukumisen välttämiseksi suosittelemme käyttämään erittäin paksuja sahanteriä: 623694000, 623679000, 623685000 Lisävarusteiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu. Akkuja ei saa hävittää sekajätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabo-myyjälle! Älä heitä akkuja veteen. Vain EU-maita koskien: Älä hävitä sähkötyökaluja sekajätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU- direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen. Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun varaus sähkötyökalussa. Varmista koskettimet oikosululta (esim. eristä teipillä). Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. U =akun jännite

=suurin sallittu materiaalivahvuus puussa

=suurin sallittu materiaalivahvuus ei- rautametalleissa

=suurin sallittu materiaalivahvuus teräspellissä

=antoteho m =paino pienimmällä akulla Mittausarvot ilmoitettu EN 62841 mukaan. Sallittu ympäristön lämpötila käytettäessä: -20 °C ... +50 °C (rajoitettu teho alle 0 °C lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C Tasavirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Käyttöolosuhteiden ja sähkötyökalun tai terien kunnon mukaisesti todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet. Tärinän kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 62841 mukaisesti:

h,CM =värähtelyn päästöarvo (metallilevyn sahaus)

h,CW =värähtelyn päästöarvo (puun sahaus)

h,... =epävarmuus (värähtely) Tyypillinen A-painotettu äänitaso

=epävarmuus Käytössä melutaso voi ylittää 80 dB(A). Käytä kuulosuojaimia!

11. Ympäristönsuojelu
