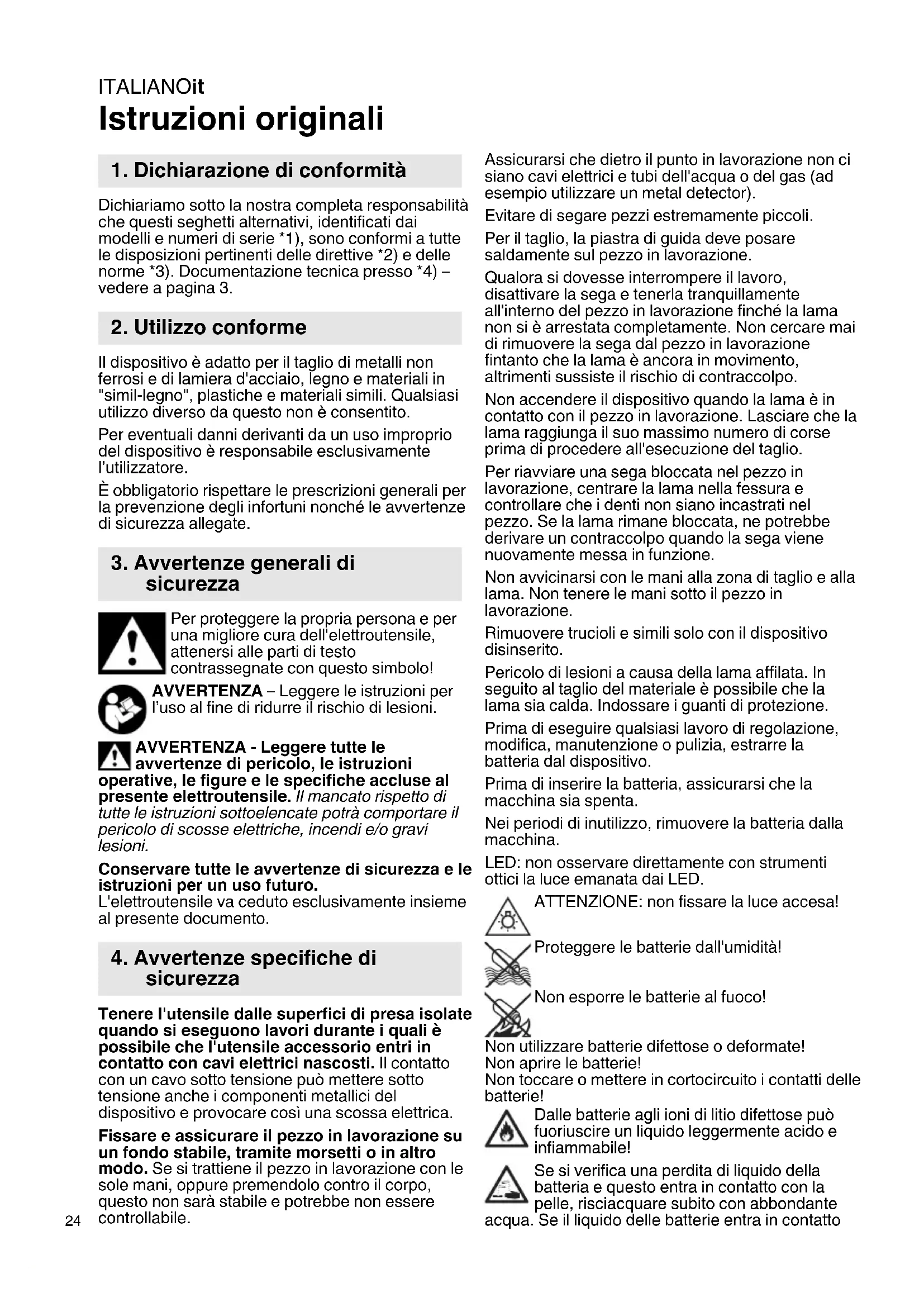

it Istruzioni originali 24

es Manual original 29

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi seghetti alternativi, identificati dai modelli e numeri di seri ^1 ), sono conformi a tutte le disposizioni pertinenti delle direttive ^2 ) e delle norme ^3 ). Documentazione tecnica presso ^4 ) - vedere a pagina 3.

2. Utilizzo conforme

Il disposativo è adatto per il taglio di metalli non ferrosi e di lamiera d'acciaio, legno e materiali in "simil-legno", plastiche e materiali simili. Qualsiasi utilizzato diverso da quello non è consentito.

Per eventuali danni derivanti da un uso improprio del disposativo è responsable esclusivamente l'utilizzatore.

E obligatorio rispetto le prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliorie cura dell'eletttroutensile, atteneri alle parti di testo contrassegnate con questo simbolo!

AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA - Leggere tutte le avventenze di pericolo, le istruzioni

operative, le figure e le specifiche accluse al presente elettROUTENSILE. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

L'eletttroutensile va ceduto esclusivamente insieme al presente documento.

4. Avvertenze specifiche di sicurezza

Tenere l'utensile dalle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile accessorio entri in contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione più mettere sotto tensioneanche i componenti metallici del dispositivo e provocareosiuna scossa elettrica.

Fissare e assicurare il pezzo in lavorazione su un fondo stabile, tramite morsetti o in altri modo. Se si trattiene il pezzo in lavorazione con le sole mani, oppure premendolo contro il corpo, quello non sare stabile e potrebbe non essere controllabile.

Assicurarsi che dietro il punto in lavorazione non ci siano cavi elettrici e tubi dell'acqua o del gas (ad esempio utilizzato un metal detector).

Evitare di segare pezioni estremamente piccoli.

Per il taglio, la piastra di guida deve posare saldamente sul pezzo in lavorazione.

Qualora si dovesse interrompere il lavoro, disattivare la sega e tenerla tranquillamente all'interno del pezzo in lavorazione finché la lama non si è arrestata completeness. Non cercare mai di rimuovere la sega dal pezzo in lavorazione fintanto che la lama è ancora in movimento, altrimenti sussiste il rischio di contraccolpo.

Non accendere il dispositivo quando la lama è in contatto con il pezzo in lavorazione. Lasciare che la lama raggiunga il suo massimo numero di corse prima di procedere all'esecuzione del taglio.

Per riavviare una sega bloccata nel pezzo in lavorazione, concentrare la lama nella fessura e controllare che i denti non siano incastrati nel pezzo. Se la lama rimane bloccata, ne potrebber derivare un contraccolpo quando la sega viene nuovamente messa in funzione.

Non avvincarsi con le mani alla zona di taglio e alla lama. Non tenere le mani sotto il pezzo in lavorazione.

Rimuovere trucoli e simili solo con il dispositivo disinserito.

Pericolo di lesions a causa della lama affiliata. In seguito al taglio del materiale è possibile che la lama sia calda. Indossare i guanti di protezione.

Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo.

Prima di insere la batteria, assicurarsi che la macchina sia spenta.

Nei periodi di inutilizzato, rimuovere la batteria alla macchina.

LED: non osservare direttamente con strumenti ottici la luce emanata dai LED.

ATTENZIONE: non fissare la luce accesa!

Proteggere le batterie dall'umidità!

Non esporre le batterie al fuoco!

Nonutilizzarebatteriedifettoseodeformate!

Non apriere le batterie!

Non toccare o mettere in cortocircuito i contatti delle batterie!

Dalle batterieagliioni di litio difettosepuo fuoriuscire un liquido leggermente acido e inflammabile!

Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante

acqua. Se il liquido delle batterie entra in contatto

con gli occhi, risciacquare con acqua pulita e affidavitarsi immediatamente alle cure di un medico! In caso di guasto al dispositorio, rimuovere la batteria.

Riduzione della formazione di polvere:

AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:

• piombo in vernici contenti piombo,
• polvere minerale proveniente da mattoni, cemento e altri materiali edili,
• arsenico e cromo provenienti da legno trattato chimicamente.

Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a QUESTe sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.

Cio valeanche per la polvere proveniente da altrimateriali,come ad es.alcuni tipi di legno (come la polvere di quercia o di faggio),metalli,amianto.
Altre malattie note sono ad es.le reazioni allergiche e le malattie alle vie respiratoria.Impedire alla polvere di raggiungere il corpo.

Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrlata una minore quantità di particelle.

Utilizzare un sistema di aspirazione adatto.

Ridurre la formazione di polvere procedendo come segue:

• Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.
• Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
• Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
• Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

Trasporto delle batterieagliioni di litio:

La spedizione delle batterieagli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481).Per la spedizione di batterieagli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventually informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.

• Inviare le batterie solo se l'alloggiamento è intatto e non presente perdite. Rimuoverve la batteria dal disposativo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo).

5. Panorama generale

Vedi pagina 2. Le immagini hanno valoreindicativo per tutti gli appearecchi.

1 Leva di bloccaggio per il fissaggio della lama
2 Dispositivo di bloccaggio lama
3 Rullino guidalama
4 Lama
5 Piastra di guida
6 Piastrina di protezione antischeggiatura *
7 Staffa di protezione contro un contatto imprevisto con la lama
8 Cappuccio di protezione
9 Leva di regolazione per il movimento oscillatorio
10 Pulsante per accendere/spagnere il LED attenuato automaticamente
1 Rotellina di regolazione per impostazione numero di corse
12 Pulsante di blocco (funzionamento continuo) *
13 Pulsante interruptatore
14 Interruftore a cursore
15 Impugnatura
16 Tasto di sbloccaggio della batteria
17 Tasto dell'indicatore di capacité *
18 Indicatore di energia e del livello di carica *
19 Batteria *
20 Bocchetta di aspirazione *
21 Vano portachiave
22 Chiave esagonale
23 Zoccolo con indicazione dell'angolo di taglio impostato
24 Vite per la regolazione della piastra di guida
* in base alla dotazione / non compreso nella fornitura / in base al modello

6. Messa in funzione

6.1 Batteria

Prima dell'utilizzo, ricaricare la batteria (19).

Ricaricare la batteria in caso di efficienza ridotta.

Le istruzioni di ricarica della batteria sono contenate nelle istruzioni per l'uso del caricabatteria Metabo.

Le batterie sono dotate di un indicatore di capacité e di segnalazione del livello di carica (18) (in base alla dotazione):

• Premere il tasto (17) e il livello di carica viene visualizzato delle spi LED.
• Se un LED lampeggia, significica che la batteria è quasi scarica e dev'essere ricaricata.

6.2 Rimozione e inserimento del pacco di batterie ricaricabili

Rimozione:

Premere il tasto di sblocco (16) ed estrarre la batteria (19).

ITALIANOit

Inserimento:

Spingere la batteria (19) sino a farla scattare in posizione.

6.3 Inserimento della piastrina di protezione antischeggiatura

Pericolo di lesions a causa della lama affiliata. Per l'introduzione della piastrina di protezione antischeggiatura (6) occorre prima rimuovere la lama.

Capovolgere il dispositivo: la piastra di guida è rivolta verso l'alto. Inserire dal davanti la piastrina di protezione antischeggiatura, badando che siano soddisfatte le 2 condizioni seguenti:

• La parte liscia della piastrina deve essere rivolta verso l'alto.
• La scanalatura deve essere rivolta all'indietro (verso il caricabatteria).

Qualora si lavori con la piastra di protezione installata (vedere capitolo Accessori 9.), inseire la placchetta di protezione antischeggiatura nella piastra di protezione.

6.4 Montaggio della lama

Pericolo di lesions a causa della lama affiliata. In seguito al taglio del materiale è possibile che la lama sia calda. Indossare i guanti di protezione.

Utilizzare una lama adatta per il materiale che si intende tagliare.

• Ruotare in avanti la leva di bloccaggio (1) sono all'arresto e tenerla in posizione.
• Inserire la lama (4) sino all'arresto. A tal proposito, accertarsi che i denti della sega siano rivolti in avanti e che la lama sia correttamente inserita nella scanalatura del relativo rullino guidalamata (3).
• Rilasciare la leva di bloccaggio (1). (Torna automaticamente nella sua posizione iniziale. Ora la lama è fissata in modo sicuro.)

6.5 Rimozione della lama

Attenzione: quando si rimuove la lama, non rivolgere il seghetto alternatively verso altre persone.
- Ruotare in avanti la leva di bloccaggio (1) sino a battuta: la lama viene espulsa grazie alla forza elastica.

6.6 Tagliare con l'aspirazione polvere

• Inserire l'attacco di aspirazione (20). Collegare un aspiratore adatto.
• Per una potenza di aspirazione ottimale, abbassare il la protezione (8).

6.7 Tagliareenza aspirazione polvere

• Lavorare con la protezione (8) sollevata.

6.8 Tagli obliqui

Sollevare la protezione (8) e rimuovere la placchetta di protezione antischeggiatura (6).
Questi componenti non possono essere utilizzati per l'esecuzione di tagli obliqui.
- Allentare la vite (24).

• Spingere la piastra di guida (5) leggermente in avanti e ruotarla.
• Dopodiché, spingere la piastra di guida (5) di nuovo all'indietro e ruotarla fino a una delle battute di 45^ .

Altri angoli possono essere impostati con l'ausilio di un goniometro.

• Serrare nuovamente la vite (24).

7. Utilizzo

7.1 Regolazione del movimento oscillatorio

Mediante l'apposita leva di regolazione (9), impostare il movimento oscillatorio desiderato.

Posizione "0" = movimento oscillatorio disinserito

·

Posizione "III" = movimento oscillatorioo massimo Valori di impostazioni consigliati a pagina 3.

L'impostazione ottimale dovrè essere verificata con una prova pratica.

7.2 Impostazione numero di corse massimo Impostare il numero di corse massimotramite la rotellina di regolazione (11).Cio è possibile anche durante il funzionamento.

Valori di impostazioni consigliati a pagina 3.

L'impostazione ottimale dovrè essere verificata con una prova pratica.

7.3 Accensione/spegnimento, funzionamento continuo (ST 18 L 90)

Evitare l'avviamento accidentale: disinserire sempre il dispositorio quando la spina viene staccata alla presa oppure se si verifies un'interruzione di corrente.

In caso di funzionamento continuo, il dispositivo continua a funzionareanche se si lascia la presa. Pertanto è necessario afferrare sempre saldamente il dispositivo per le impugnature previste usando entrambé le mani, assumere una postura stabile e lavorare concentrati.

Accensione: spingere l'interruttore a scorrimento (14) in avanti. Per il funzionamento continuo, premerlo verso il basso fino all'innesto.

Spegnimento: premere sull'estremità posteriori dell'interruttore a scorrimento (14) e rilasciare.

7.4 Accensione/spegnimento, funzionamento continuo (STB 18 L 90)

Accensione: premere il pulsante interrutture (13).

Spegnimento: rilasciare il pulsante interrottore (13).

Funzionamento continuo: tenendo premuto il pulsante interrottore (13), premere il pulsante di bloccaggio (12), quando rilasciare il pulsante interrottore (13). Per l'attivazione, premere nuovamente l'interruttore a pulsante (13), quando rilasciarlo.

In caso di funzionamento continuo, l'utensile continua a funzionare ancche se si lascia la presa. Pertanto, tenere sempre saldamente il

dispositivo con entrambe le mani afferrandolo per le apposite impugnature, assumere una postura stabile e lavorare concentrati.

8. Pulizia, manutenzione

Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo.

Pulire il dispositorio a intervalli regolari. Pulire le fenditure di ventilazione del motore con un aspirapolvere.

Soffiare regolarmente a fondo con aria compressa il dispositivo di bloccaggio lama (2).

Ove necessario, pulire le aperture dietro il rullino guidalama (3) e la bocchetta di aspirazione (16).

Di tanto in tanto versare una goccia d'olio sul rullino guidalama (3).

9. Accessori

Utilizzare sostanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.

Applicare gli accessori in modo sicuro. Se il dispositivo è applicato ad un supporto, fissare saldamente il dispositivo. La perdita del controllo può provocare lesioni.

Vedere pagina 4.

A Guida circolare e parallela
B Piastra di protezione (impedisce che le superfici particolaremente delicate vengano graffiate durante la lavorazione)
C Caricabatterie
D Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile.

9.1 Montaggio guida circolare e parallela

Per l'esecuzione di tagli circolari (0 100 - 360 mm) e per tagli paralleli a un bordo (max 210 mm).

Applicazione della guida circolare (vedere fig. I)

• Inserire lateralmente la barra della guida circolare e parallela nella piastra di guida (il perno di centraggio (c) è rivolto verso il basso).
• Impostare il raggio desiderato (d).
• Stringere a fondo la vite (b).
• Girare il pulsante in modo da estrarre il perno di centraggio (c) posteriore nella direzione di taglio. Inserire il perno al centro del cerchio.

Applicazione della guida parallela (vedere fig. II)

• Inserire lateralmente la barra della guida circolare e parallela nella piastra di guida.
  (II' perno di centraggio (c) è rivolto verso l'alto.)
• Impostare la quota (e)
• Stringere a fondo la vite (b).
  Per ridurre al minimo la deviazione della lama, si raccomanda l'uso di lame particolaremente spesse: 623694000, 623679000, 623685000

La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

10. Riparazione

Gli interventi di riparazione degli eletttroutensili sono riservati escludivamente ai tecnici elettrici specializzati!

Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

11. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento ecocompatibile e al riciclaggio di machine fuori servizio, imballaggi e accessori.

I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al site www.metabo.com, nella sezione Assistenza.

Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo!

Non gettare le batterie in acqua.

1. Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensi, i ci ed elettronici usati e l'applicazione nel diritt'male, gli elettroutensili usati devono essere sui separatamente e sottomosti ad unsysteme e ggio eco-compatible.

Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'utensile elettrico. Proteggere i contatti dai cortocircuito (ad esempio isolandoli con del nastro adesivo).

12. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 3.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.

U = tension della batteria

& T_1 & T_2 =massimo spessore materiale per legno = massimo spessore materiale per metall non ferrosi

T3 =massimo spessore materiale per lamiera di acciaio

n0 = numero di corse con funzionamento al minimo

P_1 =assorbimento di potenza nominale

P2 =potenza resa

m = peso con la batteria più piccola

Valori misurati a norma EN 62841.

Temperatura ambiente consentita durante il funzionamento:

da -20^ a 50^ (con temperature inferiori a 0^ le prestazioni sono limitate). Temperatura ambiente consentita durante il magazzinaggio: da 0^ a

30^ C

ITALIANOit

corrente continua

I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).

Valori di emissione

Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma EN 62841:

a_h,CM = valor di emissione vibrazione (taglio di lamiere metalliche)

a_h,CW = valore di emissione vibrazione (taglio del legno)

K_n, =incertezza (vibrazioni)

Livello sonoro classe A tipico:

LDA =livello di pressione acustica

LWA =livello di potenza acustica

K_PA , K_WA = incertezza

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 d(A).

Indossare le protezioni acustiche!

Manual original

P1 =nimellisottoteho

P2 =antoteho
