MANUAL DE UTILIZADOR STB 18 LT 130 BL METABO

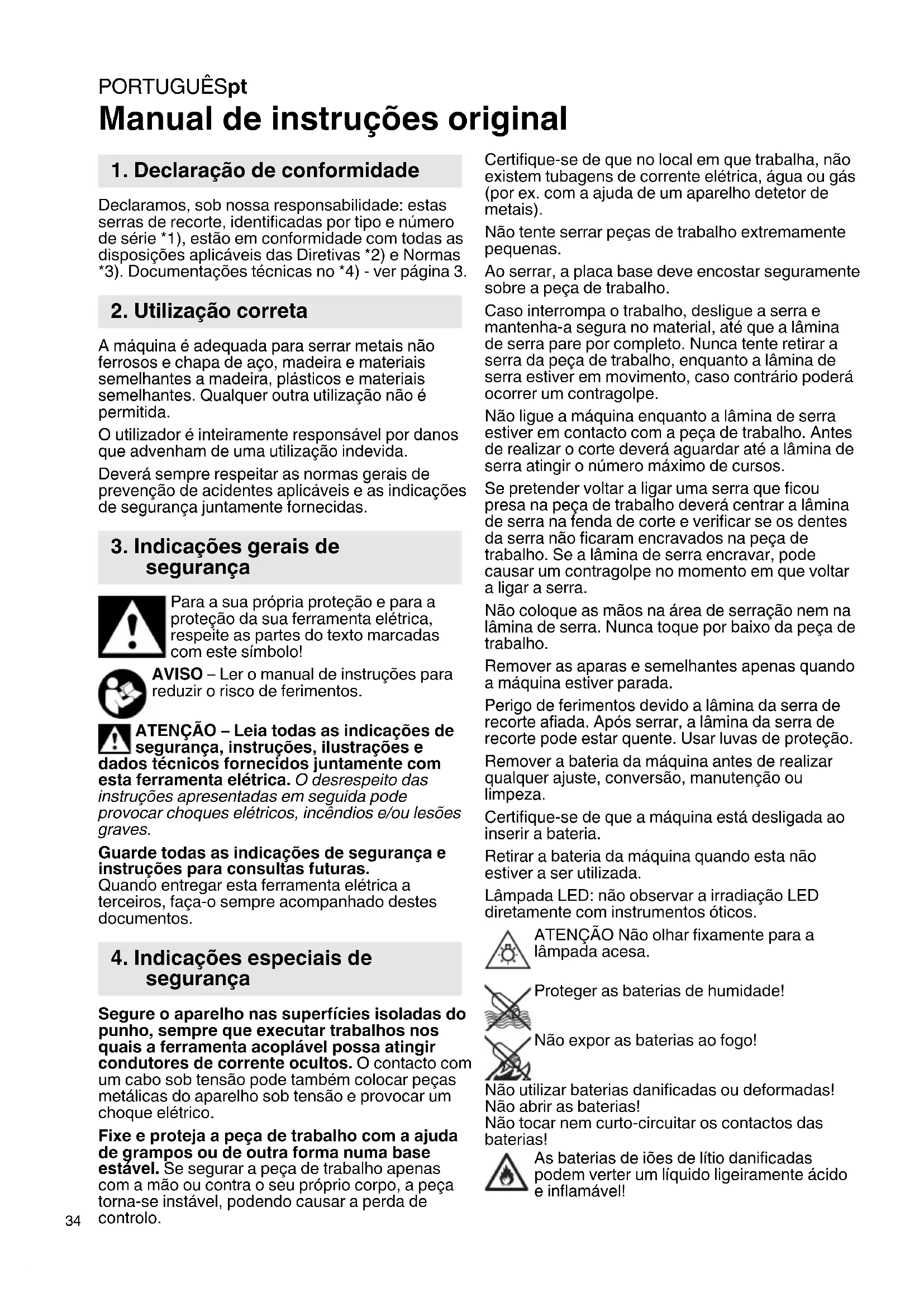

Manual de instruções original Declaramos, sob nossa responsabilidade: estas serras de recorte, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3. A máquina é adequada para serrar metais não ferrosos e chapa de aço, madeira e materiais semelhantes a madeira, plásticos e materiais semelhantes. Qualquer outra utilização não é permitida. O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para a sua própria proteção e para a proteção da sua ferramenta elétrica, respeite as partes do texto marcadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. ATENÇÃO – Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos fornecidos juntamente com esta ferramenta elétrica. O desrespeito das instruções apresentadas em seguida pode provocar choques elétricos, incêndios e/ou lesões graves. Guarde todas as indicações de segurança e instruções para consultas futuras. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos. Segure o aparelho nas superfícies isoladas do punho, sempre que executar trabalhos nos quais a ferramenta acoplável possa atingir condutores de corrente ocultos. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. Fixe e proteja a peça de trabalho com a ajuda de grampos ou de outra forma numa base estável. Se segurar a peça de trabalho apenas com a mão ou contra o seu próprio corpo, a peça torna-se instável, podendo causar a perda de controlo. Certifique-se de que no local em que trabalha, não existem tubagens de corrente elétrica, água ou gás (por ex. com a ajuda de um aparelho detetor de metais). Não tente serrar peças de trabalho extremamente pequenas. Ao serrar, a placa base deve encostar seguramente sobre a peça de trabalho. Caso interrompa o trabalho, desligue a serra e mantenha-a segura no material, até que a lâmina de serra pare por completo. Nunca tente retirar a serra da peça de trabalho, enquanto a lâmina de serra estiver em movimento, caso contrário poderá ocorrer um contragolpe. Não ligue a máquina enquanto a lâmina de serra estiver em contacto com a peça de trabalho. Antes de realizar o corte deverá aguardar até a lâmina de serra atingir o número máximo de cursos. Se pretender voltar a ligar uma serra que ficou presa na peça de trabalho deverá centrar a lâmina de serra na fenda de corte e verificar se os dentes da serra não ficaram encravados na peça de trabalho. Se a lâmina de serra encravar, pode causar um contragolpe no momento em que voltar a ligar a serra. Não coloque as mãos na área de serração nem na lâmina de serra. Nunca toque por baixo da peça de trabalho. Remover as aparas e semelhantes apenas quando a máquina estiver parada. Perigo de ferimentos devido a lâmina da serra de recorte afiada. Após serrar, a lâmina da serra de recorte pode estar quente. Usar luvas de proteção. Remover a bateria da máquina antes de realizar qualquer ajuste, conversão, manutenção ou limpeza. Certifique-se de que a máquina está desligada ao inserir a bateria. Retirar a bateria da máquina quando esta não estiver a ser utilizada. Lâmpada LED: não observar a irradiação LED diretamente com instrumentos óticos. ATENÇÃO Não olhar fixamente para a lâmpada acesa. Proteger as baterias de humidade! Não expor as baterias ao fogo! Não utilizar baterias danificadas ou deformadas! Não abrir as baterias! Não tocar nem curto-circuitar os contactos das baterias! As baterias de iões de lítio danificadas podem verter um líquido ligeiramente ácido e inflamável!

1. Declaração de conformidade

2. Utilização correta

3. Indicações gerais de

4. Indicações especiais de

segurançaPORTUGUÊS pt

Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico! Retirar a bateria da máquina, caso a máquina esteja avariada. Reduzir os níveis de pó: AVISO - Determinadas poeiras, que são geradas ao lixar com folha de lixa, serrar, lixar, furar e ao executar outros trabalhos, contém químicos conhecidos por causar cancro, malformações congénitas ou outros problemas reprodutivos. Alguns exemplos destes químicos são: - chumbo de tintas à base de chumbo, - pó mineral de pedras de paredes, cimento e outros materiais de alvenaria, e - arsénio e cromados de madeiras tratadas quimicamente. O risco para si, proveniente desta sobrecarga, varia consoante o número de vezes que executa este tipo de trabalho. Para reduzir o efeito destes químicos em relação a si: trabalhe numa área bem ventilada e use sempre equipamento de proteção autorizado, como por ex. máscaras antipoeiras que tenham sido desenvolvidas especialmente para filtrar partículas microscópicas. Isto aplica-se igualmente a poeiras de outros materiais, como por ex. determinados tipos de madeiras (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são por ex. reações alérgicas e doenças respiratórias. Não deixe que o pó entre em contato com o seu corpo. Respeite as diretivas e as normas nacionais (por ex. disposições relativas à segurança no trabalho, eliminação) aplicáveis para o seu material, pessoal, caso de utilização e local de utilização. Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si e das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Transporte das baterias de iões de lítio: a expedição de baterias de iões de lítio deverá ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor para a expedição de baterias de iões de lítio. Se necessário, informe-se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo. - A bateria apenas poderá ser expedida se a caixa não apresentar danos e se esta não estiver a verter líquido. Para a expedição, retirar a bateria da máquina. Proteger os contactos contra curto- circuito (por exemplo, isolar com fita adesiva). Ver página 2. As figuras servem de exemplo para todos os aparelhos. 1 Alavanca tensora para fixação da lâmina de serra 2 Dispositivo tensor da lâmina de serra 3 Rolo de suporte da lâmina de serra 4 Lâmina de serra * 5 Placa base 6 Chapinha de proteção contra o arranque de aparas * 7 Estribo de proteção contra toque inadvertido na lâmina de serra 8 Capa de proteção 9 Alavanca de ajuste do movimento pendular 10 Botão para ligar/desligar a lâmpada LED * ativada automaticamente 11 Roda de ajuste para ajuste do número de cursos 12 Botão de bloqueio (funcionamento contínuo) * 13 Gatilho * 14 Interruptor corrediço * 15 Punho 16 Botão para desbloqueio da bateria 17 Botão do indicador de capacidade * 18 Indicador de capacidade e de sinalização * 19 Bateria * 20 Casquilho de aspiração * 21 Depósito para chaves 22 Chave sextavada 23 Base com indicação do ângulo de corte ajustado 24 Parafuso para ajustar a placa base

• consoante o equipamento / não incluído no equipamento standard / consoante o modelo

Antes de utilizar, carregar a bateria (19). Recarregar a bateria em caso de perda de rendimento. Poderá encontrar instruções sobre o carregamento da bateria no manual de instruções do carregador Metabo. As baterias possuem um indicador de capacidade e de sinalização (18) (consoante o equipamento): - Prima o botão (17) e o estado de carga será indicado através das lâmpadas LED. - Assim que uma lâmpada LED piscar, significa que a bateria está quase descarregada e terá que ser recarregada.

6. Colocação em funcionamentoPORTUGUÊSpt

Retirar: Pressionar o botão para desbloqueio da bateria (16) e retirar a bateria (19). Colocar: inserir a bateria (19) até engatar.

6.3 Inserir a chapinha de proteção contra o

arranque de aparas Perigo de ferimentos devido a lâmina da serra de recorte afiada. A lâmina de serra tem de ser removida para a colocação da chapinha de proteção contra o arranque de aparas (6). Rodar a máquina, a placa base indica para cima

Inserir a chapinha de proteção contra o arranque de aparas pela frente e respeitar os seguintes 2 pontos:

• O lado liso da chapinha indica para cima.

• A fenda indica para trás (na direção da bateria). Ao trabalhar com a placa de proteção montada (ver capítulo Acessórios 9.) deverá montar a chapinha de proteção contra o arranque de aparas na placa de proteção.

6.4 Inserir a lâmina de serra

Perigo de ferimentos devido a lâmina da serra de recorte afiada. Após serrar, a lâmina da serra de recorte pode estar quente. Usar luvas de proteção. Utilize uma lâmina de serra adequada para o material a serrar. - Rodar a alavanca tensora (1) para a frente até ao batente e segurar. - Inserir a lâmina de serra (4) até ao batente. Certificar-se de que os dentes da serra indicam para a frente e de que a lâmina assenta corretamente na ranhura do rolo de suporte da lâmina de serra (3). - Soltar a alavanca tensora (1). (Ela volta automaticamente à sua posição básica. Agora a lâmina de serra está bem fixa).

6.5 Retirar a lâmina de serra

Atenção, não orientar a serra de recorte contra pessoas, ao retirar a lâmina de serra. - Rodar a alavanca tensora (1) para a frente até ao batente; a lâmina de serra será expulsa através da força da mola.

6.6 Serrar com aspirador de pó

- Inserir o casquilho de aspiração (20). Ligar um aparelho de aspiração adequado. - Para obter uma potência de aspiração de pó perfeita, deslizar a capa de proteção (8) para baixo.

6.7 Serrar sem aspirador de pó

- Trabalhar com a capa de proteção (8) deslizada para cima.

6.8 Cortes inclinados

Deslizar a capa de proteção (8) para cima e remover a chapinha de proteção contra o arranque de aparas (6). Estas peças não podem ser utilizadas no caso de cortes inclinados. - Soltar o parafuso (24). - Deslizar a placa base (5) ligeiramente para a frente e rodar. - Em seguida, deslocar a placa base (5) novamente para trás e rodar até um dos batentes a 45°. Ajustar ainda outros ângulos com ajuda de um goniómetro. - Voltar a apertar firmemente o parafuso (24).

7.1 Ajustar o movimento pendular

Ajustar o movimento pendular pretendido na alavanca de ajuste (9). Posição "0" = Movimento pendular desligado

Posição "III" = Movimento pendular máximo Valores de ajuste recomendados, ver página 3. O ajuste otimizado deverá ser determinado através de um teste prático.

7.2 Ajuste do número máximo de cursos

Ajustar o número máximo de cursos na roda de ajuste (11). As rotações poderão igualmente ser ajustadas durante o funcionamento. Valores de ajuste recomendados, ver página 3. O ajuste otimizado deverá ser determinado através de um teste prático.

7.3 Ligar/desligar, funcionamento contínuo

(ST 18 L 90) Evite o arranque involuntário: desligue sempre a máquina quando a ficha for retirada da tomada ou no caso de interrupção de energia elétrica. No funcionamento contínuo, a máquina continua a trabalhar mesmo se for arrancada da mão. Por esse motivo deverá segurar a máquina sempre com ambas as mãos no punho previsto, posicionar-se de forma segura e concentrar-se no trabalho. Ligar: deslocar o interruptor corrediço (14) para a frente. Para o funcionamento contínuo, oscilar depois para baixo até o mesmo engatar. Desligar: pressionar a extremidade traseira do interruptor corrediço (14) e soltar.

7.4 Ligar/desligar, funcionamento contínuo

(STB 18 L 90) Ligar: pressionar o gatilho (13). Desligar: soltar o gatilho (13). Funcionamento contínuo: com o gatilho (13) pressionado, deverá pressionar o botão de bloqueio (12) e soltar o gatilho (13). Para desligar, pressionar novamente o gatilho (13) e depois soltá- lo. No funcionamento contínuo, a máquina continua a trabalhar mesmo se for arrancada da mão. Por este motivo, deverá segurar a máquina sempre com ambas as mãos nos punhos previstos,

7. UtilizaçãoPORTUGUÊS pt

posicionar-se de forma segura e concentrar-se no trabalho. Remover a bateria da máquina antes de realizar qualquer ajuste, conversão, manutenção ou limpeza. Limpar regulamente a máquina. Durante a limpeza, aspirar as aberturas de ventilação do motor com um aspirador de pó. Soprar bem o dispositivo tensor da lâmina de serra (2) em tempos regulares com ar comprimido. Se necessário, limpar as aberturas por trás do rolo de suporte da lâmina de serra (3) e os casquilhos de aspiração (16). De tempos em tempos, colocar uma gota de óleo sobre o rolo de suporte da lâmina de serra (3). Utilize apenas baterias e acessórios originais Metabo ou CAS (Cordless Alliance System). Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados neste manual de instruções. Montar os acessórios de forma segura. Para utilizar a máquina num suporte: fixar a máquina de forma segura. A perda de controlo pode provocar ferimentos. Ver página 4. A Guia circular e paralela B Placa de proteção (evita que as superfícies sensíveis das peças de trabalho sejam riscadas) C Carregadores D Baterias de diversas capacidades. Compre apenas baterias com a tensão adequada para a sua ferramenta elétrica.

9.1 Montar a guia circular e paralela

Para serrar círculos (Ø 100 - 360 mm) e cortes paralelos em relação a uma aresta (máx. 210 mm). Montar a guia circular (ver fig. I) - Inserir a barra da guia circular e paralela lateralmente na placa base (a ponta de centragem (c) indica para baixo). - Ajustar o raio (d) pretendido. - Apertar firmemente o parafuso (b). - Rodar o botão de forma a que a ponta de centragem traseira (c) (tendo em conta o sentido de serragem) seja extraída. Espetar a mesma no centro do círculo. Montar a guia paralela (ver fig. II) - Inserir a barra da guia circular e paralela lateralmente na placa base (a ponta de centragem (c) indica para cima). - Ajustar a medida (e) - Apertar firmemente o parafuso (b). Para minimizar a possibilidade de desvios da lâmina de serra, recomendamos a utilização de lâminas de serra extra espessas: 623694000, 623679000, 623685000 Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas! Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Consulte os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Os materiais da embalagem devem ser eliminados em conformidade com a sua identificação, de acordo com as diretrizes municipais. Poderá encontrar notas adicionais em www.metabo.com na área da Assistência técnica. As baterias não podem ser eliminadas através do lixo doméstico! Devolver as baterias avariadas ou usadas ao revendedor Metabo! Não atirar as baterias para a água. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta. Antes de eliminar a bateria, descarregue-a na ferramenta elétrica. Proteger os contactos contra curto-circuito (por exemplo, isolar com fita adesiva). Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. U =Tensão da bateria

=Espessura máx. do material em madeira

=Espessura máx. do material em metais não ferrosos

=Espessura máx. do material em chapa de aço

=Número de cursos na marcha em vazio

=Potência de saída m =Peso com bateria mais pequena Valores medidos determinados de acordo com a EN 62841. Temperatura ambiente admissível durante o funcionamento: -20 °C até 50 °C (potência limitada no caso de

8. Limpeza, manutenção

11. Proteção do ambiente

temperaturas abaixo dos 0 °C). Temperatura ambiente admissível em caso de armazenamento: 0 °C até 30 °C Corrente contínua Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores das emissões Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização. Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 62841:

h,CM =Valor da emissão de vibrações (serrar chapa metálica)

h,CW =Valor da emissão de vibrações (serrar madeira)

h,... =Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

=Nível de potência sonora

= Insegurança Durante o trabalho, o nível de ruído pode exceder os 80 dB(A). Usar proteção auditiva!SVENSKA sv
