Technische specificaties	METABO TS 254 formaatzaag, vermogen 1800 W, zaagbladdiameter 254 mm, onbelaste snelheid 5000 tpm.
Zaagcapaciteit	Zaagcapaciteit bij 90°: 88 mm, zaagcapaciteit bij 45°: 63 mm.
Gebruik	Ideaal voor nauwkeurige zaagsneden in hout, spaanplaten en composietmaterialen.
Onderhoud	Controleer regelmatig de scherpte van het zaagblad, reinig het afzuigsysteem en smeer de bewegende delen.
Veiligheid	Voorzien van een zaagbladbescherming, een veiligheidsschakelaar en een aardingssysteem.
Algemene informatie	Gewicht: 25 kg, afmetingen: 800 x 600 x 400 mm, 3 jaar garantie.

Veelgestelde vragen - TS 254 METABO

Hoe stel ik de zaagbladhoogte in op de METABO TS 254?

Om de zaagbladhoogte in te stellen, gebruikt u het handwiel aan de zijkant van de zaag. Draai het met de klok mee om de hoogte te verhogen en tegen de klok in om te verlagen.

Wat is de maximale zaagcapaciteit van de METABO TS 254?

De METABO TS 254 heeft een maximale zaagcapaciteit van 254 mm breedte en 85 mm hoogte.

Hoe vervang ik het zaagblad van de METABO TS 254?

Om het zaagblad te vervangen, koppel de zaag los en gebruik de meegeleverde sleutel om de bevestigingsbout van het zaagblad los te draaien. Verwijder het versleten zaagblad en vervang het door een nieuw zaagblad, draai vervolgens de bout weer vast.

Wat moet ik doen als de zaag niet start?

Controleer of de zaag correct is aangesloten en of de veiligheidsschakelaar in de "ON"-stand staat. Als hij nog steeds niet start, controleer dan de zekering of de stroomonderbreker van uw elektrische installatie.

Hoe maak ik de METABO TS 254 schoon na gebruik?

Koppel de zaag los voordat u deze schoonmaakt. Gebruik een droge doek om stof en vuil te verwijderen. Vermijd het gebruik van schurende reinigingsmiddelen die het oppervlak kunnen beschadigen.

Kan ik de METABO TS 254 gebruiken om andere materialen dan hout te zagen?

De METABO TS 254 is voornamelijk ontworpen voor hout. Voor materialen zoals metaal of kunststof, gebruik geschikte zaagbladen en volg de aanbevelingen van de fabrikant.

Hoe stel ik de zaaghoek in op de METABO TS 254?

Om de zaaghoek in te stellen, draai de verstelhendel aan de achterkant van de zaag los, stel de gewenste hoek in en draai de hendel weer vast.

Wat moet ik doen als het zaagblad trilt tijdens het zagen?

Als het zaagblad trilt, controleer dan of het correct is geïnstalleerd en goed is vastgedraaid. Zorg er ook voor dat het te zagen stuk goed wordt ondersteund en stabiel is.

Wat is het motorvermogen van de METABO TS 254?

De METABO TS 254 is uitgerust met een motor van 1,5 kW.

GEBRUIKSAANWIJZING TS 254 METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen*conform de bepalingen van de richtlijnen** EG-typeonderzoek *** uitgevoerd door ****

ES

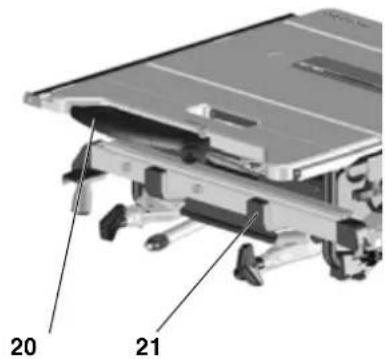

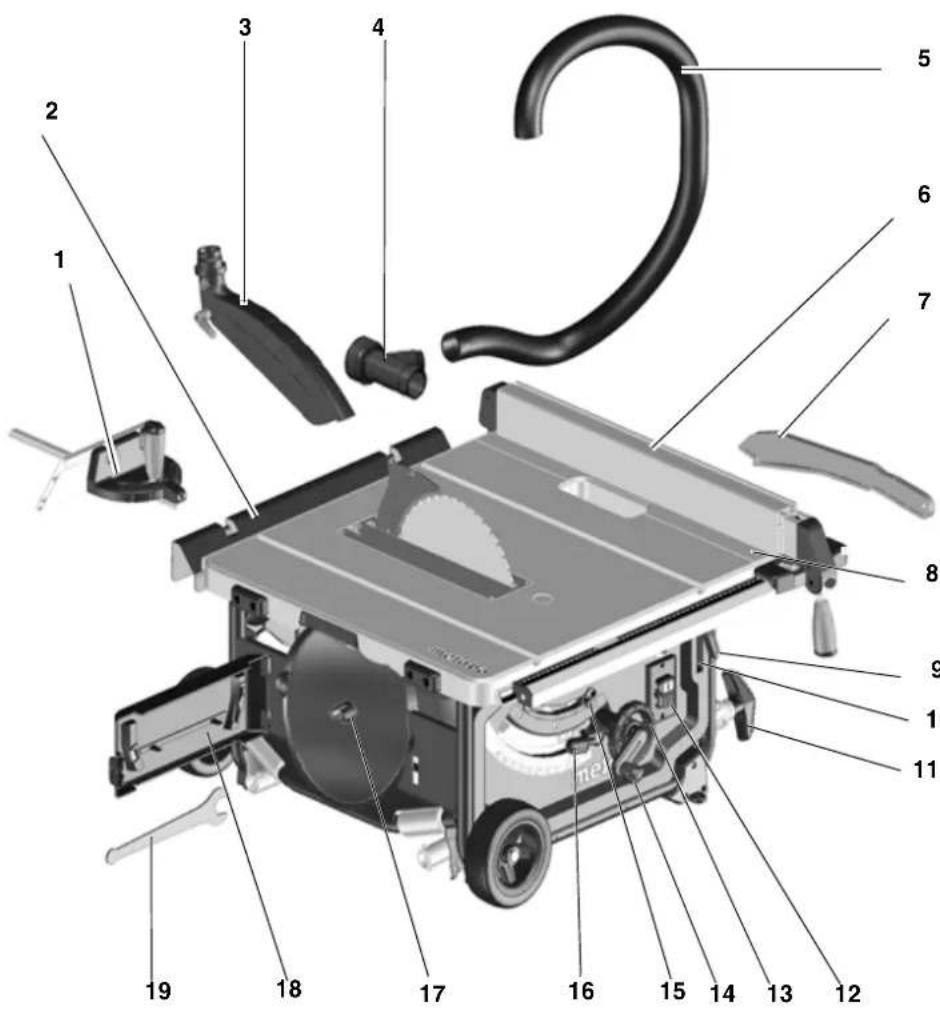

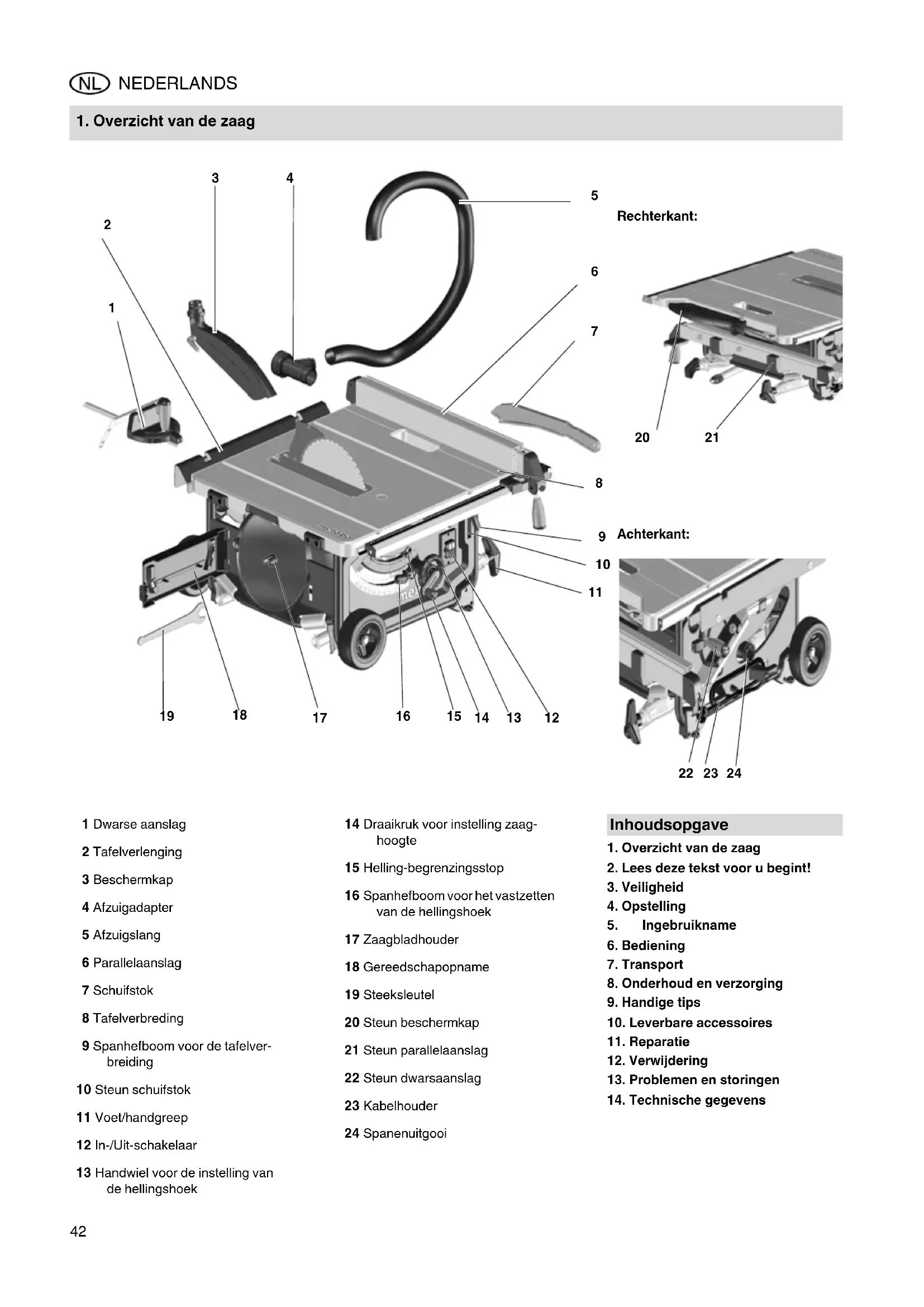

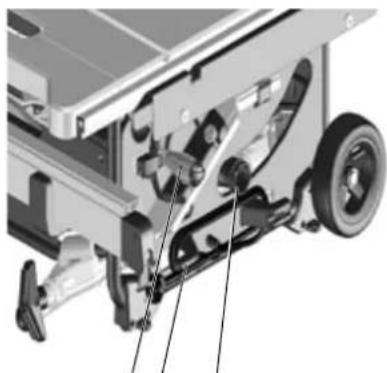

1. Overzicht van de zaag

Rechterkant:

9 Achterkant:
22 23 24

1 Dwarse aanslag
2 Tafelverlenging
3 Beschemkap
4 Afzigadapter
5 Atzuigslang
6 Parallelaanslag
7 Schuifstok
8 Tafelverbreding
9 Spanhefboom voor de tafelverbreiding
10 Steun schuifstok
11 Voet/handgreep

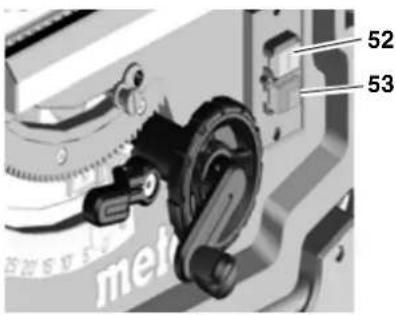

12 In-/Uit-schakelaar
13 Handwiel voor deinstelling van de hellingshoek

14 Draaikruk voor instelling zaaghoogte
15 Helling-begrenzingsstop

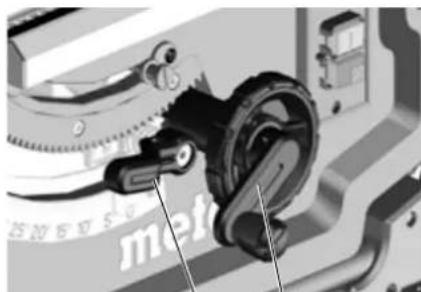

16 Spanhefboom voor het vastzetten van de hellingshoek
17 Zaagbladhouser
18 Gereedschapopname
19 Steeksleutel
20 Steun beschemkap
21 Steun parallelaanslag
22 Steund dwarsaanslag
23 Kabelhouser
24 Spanenuitgooi

Inhoudsopgave

1. Overzicht van de zaag
2. Lees deze tekst voor u begint!
3. Veiligheid
4. Opstelling
5. Ingebruikname
6. Bediening
7. Transport
8. Onderhoud en verzorging
9. Handige tips
10. Leverbare accessoires
11. Reparatie
12. Verwijdering
13. Problemen en storingen
14. Technische gegevens

2. Lees deze tekst voor u begint!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsvoorschriften en aanwijzingen.

Worden de veiligheidsinstrumentes en aanwijzingen Niet in acht genomen, dan kan dit een elektrische schok, brand en/ of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

• Deze gebruiksaanwijzing richt zich tot Personen met technische basis-kennis in het werkken met apparaten zoals hier beschreiben. Als u geen ervaring met zulke apparaten hebt, dient u eerst de hulp van ervaren Personen te vragen.

• De fabrikant wijst alle verantwoordelijkheid af voor schade die ontstaat door Niet-inachtneming van deze handleiding.

De informatie in denen handleiding is als volgt gekenmerkt:

Gevaar!

Waarschuwing voor li-chamelijk letsel of milieuschade.

Gevaar voor elektrische schok!

Waarschuwing voor li-chamelijk letsel door elektrische schok.

Klemgevaar!

Waarschuwing voor li-chamelijk letsel door meetrekken van li-chaamsdelen of kledij.

Opgelet!

Waarschuwing voor materiale schade.

Aanwijzing

Bijkomende informatatie.

3. Veiligheid

3.1 Gebruik volgens de voorschriften

Het apparatus is bedoeld om massief hout, fineerhout, spanplaten, meubelplatz en gelijksoortgemeaterialien in de lengte of dwars door te zagen.

Metaal zagen is toegestaan, mits er op het volgende gelet worden:

• Alleen met geschikt zaagblad (zie "Leverbare accessoires")

• Alleen non-ferrometalen (geen hardmetaal of gehard metaal)

Het zagen van Ronde werkstukken is uitsluitend toegestaan als het werkstuk stevig vastgezet worden. Ronde werkstukken hebben de neiging gegen de draairichting van het zaagblad los te komen.

Bij het smalkantzagen van vlakke werkstukken moet een geschikte aanslag gebruikt worden om een veilige geleiding te garanderen.

Het apparaat mag zonder een geschikte veiligheidsvoorziening Niet gebruikt worden voor het makeen van sponningen of groeven.

Cirkelzagen nicht gebruiken voor inkepingen (in werkstuk eindigende groeven)

Het is ten stelligste verboden om het apparaat te gebruiken voor een doel waarvoort het Niet ontworpen werk of waarvoort het Niet geschikt is. Voor schade door fouitief gebruik aanvaardt de fabrikant geen verantwoordelijkheid.

Een ombouw van de machine of het gebruik van onderdelen die nicht gekeurden vrijgeveen zijn door de fabrikantenijdens het gebruik onvoorzienbare beschadigingen veroorzaken.

3.2 Algemene veiligheidsvoorschriften

Let op! Bij het gebruik van elektrisch gereedschap dieren ter bescherming gegen een elektrische schok en het risico van letsel en brand de volgende principiele veiligheidsmaatregelen te worden genomen.

• Neem bij gebruik van dit apparaat de volgende veiligheidsvoorschriften in acht om gevaar voor Personen of materiele schade te voorkomen.

• Neem de bijzondere verilgheidsvoorschriften in de betreffende hoofdstukken in acht.

• Neem eventuele de wettelijkke richtlijnen of ongevalpreventievoorschriften inzake de omgang met cirkelza-gen in acht.

Algemeen gevaar!

• Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.
  Wees aandachtig. Let op wat u doet. Ga verstandig te werk. Gebruik het toestel nicht, wanneer u Niet gecon-centreerd bent.
• Houd rekening met omgevingsomstandigheden. Zorg voor goede verlichting.
  Zorg voor een goede lichaamshouding. Zorg ervoor dat u op een steige ondergrond staat en let er vooral op dat u.altijd goed in evenwicht bent.
• Gebruik geschichte oppervlakken voor het zagen van lange werkstukken.
• Gebruik het elektrisch gereedschap Niet waar brand-of explosiegevaar bestaat.
• Dit apparaat mag uitsluitend door personen die met cirkelzagen bekend zich en zich de gevaren bij het werken steeds bewust+zijn, in bedrijf worden gezet en geexploiteerd. Personen beneden de 18aar mo-gen dit toestel slechts bedieren in het kader van een beroepsopleiding en onder het voortdurend toezicht van een ervaren leraar.
• Let erop dat zich geen onbevoegde Personen, vooral geen kinderen, in de gezavenzone begeven. Zorg ervoor dat geen andere Personen het toestel of het snoer können aanraken.
  Zorg dat u het toestel Niet overbelast - gebruik dit toestel uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.

Gevaar door elektrische

stroom!

Stel het toestel Niet bloot aan regen. Gebruik dit toestel Niet in een vochtige of natte omgeving. Vermijd dat u tijdens werkzaamheden met dit toestel in contact komt met geaarde elementen zoals radiatoren, buizen, ovens, koelkasten.

• Gebruik het snoer Niet voor doeleinden waarvoort het Niet bedoeld is.

Gevaar voor verwondingen en

kneuzingen aan bewegende onder-delen!

• Neem dit toestel nooit in gebruik zonder gemonteerde veiligheidsvoorzieningen.
• Houd steeds voldoende afstand van het zaagblad. Gebruik desnoods geschikte invoerhulpmiddelen. Houd tijdens het gebruik voldoende afstand tot aangedreten onderdelen.
  Wacht tot het zaagblad stilstaat alvorenskleine werkstukdelen,houtresten enz.uit het werkbereik te verwijderen.
• Rem het uitlopende zaagblad Niet af door er aan de zijkant tegenaan te drukken.
• Controller of het apparaat geschieiden is van het stroomnet alvorens onderhoudswerkzaamhedenuit te voeren.
  Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of losse onderdelenmeer in het toestel bevinden.
• Schakel het elektrische toestel UIT, wanner u het Niet gebruikt.

Gevaar voor snijwonden ook. Istaand snijwerktuig!

Trek veiligheidshandschoenen aan als u snijwerktuigen要去 verrangen.
- Bewaar de zaagbladen zo dat niemand zich eraan kan verwonden.

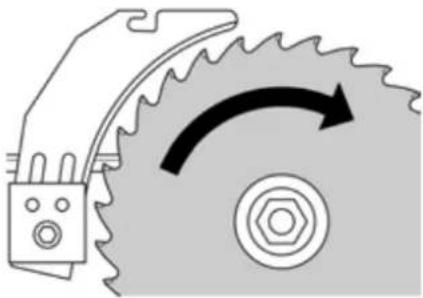

Gevaar door terugslag van stukken (werkstuk kan door het

zaagblad worden gegrepen en segende gebruiker worden geslingerd)!

Werk uitsluitend met een juist ingeseld spouwmes.
- Het spouwmes en het gebruikte zaagblad要去en bij elkaar passen: het spouwmes mag Niet dikker zichn dan de snijvoegbreede en Niet dunner dan het stamblad.
Zet het werkstuk nooit "op z'n kant" (tijdens het schaven).
- Let erop dat het gebruekte zaagblad geschikt is voor het materiaal van het werkstuk.

• Gebruik voor het zagen van dunne werkstukken of werkstukken met dunne wanden uitsluitend zaagbladen met fijn teanding.
  Zorg ervoor dat de zaagbladen steeds scherp zich.
• Controller in geval van twijfel de werkstukken op vreemde voorwerpen (bijvoorbeeld nagels of schroeven).
  Zaag alleen werkstukken die groot genoeg zich, zodate ze bij het zagen veilig vastgeklemd können worden.
• Zaag nooit verschillende stukken – ook geen bundels met verschillendeAPEste stukken tegelijk. Er is gevaar voor lichamelijk letsel als aparte stukken zonder steun door het zaagblad worden gegren.
• Verwijderkleine werkstukdelen, houtresten enz. uit het werkbereik - het zaagblad要去 hiervoort stil staan.

Klemgevaar!

Zorg ervoor datijdens het gebruik geen lichaamsdelen of kledij door roterende onderdelen gegrepen en meegetrokken können worden (geen davon, geen handschoenen, geen kledij met brede mouwen; personen met langhaar要去en een haarnetje dragen).
- Zaag nooit werkstukken waaraan zich

-touwen
-snoeren
- ri e m e n
-kabelsof
draden bevinden of die dergelijke materialen bevatten.

Gevaar door onvoldoende per-ijike veiligheidsuitrusting!

• Draag oordoppen.
  Draag een veiligheidsbril.
• Draag een stofmasker.
• Draag aangepaste werkkledij.
  Bij werkzaamheden buiten is schoeisel met antislipzool aanbevolen.
• Draag de handschoenen bij de omgang met zaagbladen en ruwe werkstukken. Draag de zaagbladen in een container.

Gevaardoorzaagsel!

• Sommige soorten zaagsel (bijvoorbeeld van beuken-, eiken- en essenhout){kunnen bij inademing kankerverwekkend zijn. Werk uitsluitend met aangesloten afzuiqinstallatie. De afzuiqinstallatie moet voldoen aan de eisen in het hoofdstuk "Technische gegevens".

• Let erop, dat bij het werkken zo wei-nig möglichk houtstof in de omgeving terechtkomt:

• houtstofafzettingen in het werkbereik verwijderen (niet wegblazen!);
  -lekken in de afzuiginstallatie herstellen;
  -Zorg voor een goede verlichting.

Gevaar door technische wijzien of het gebruik van onderde de Niet door de fabrikant zijn gekeurd en vrijgegeven

• Monteer dit toestel zoals in de handleiding worden aangegeven.

• Gebruik hiervoortui sluitend door de fabrikant vrijgegeven onderdelen. Dit betreft in het bijzonder:

• zaagbladen (voor bestelnummers, zie Leverbare accessoires);

• Veiligheidsvoorzieningen (Voor de bestelnummers, die de lijst met reserveonderdelen).

• Breng aan deze onderdelen geen wijzigingen aan.

Gevaardoorgebrekenaanhet!

Zorgdathettoestelevenalsde toebehoren goed onderhonden worden.Neem hierbij de onderhoudsvoorschriften in acht.
- Controller de machine voor het inschakelen telkens op eventuele beschadigingen: Voor het gebruik moet de goede werkung van de veiligheidsnrichtingen en vanlicht beschadigde onderdelen altijd zorgvuldig gecontrolererd worden.

Controleer of de scharnierende onderdelen correct functioneren en nicht klemmen. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een feilloze bediening van het toestel te garanderen.

• Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerde vakman herstellen of verrangen. Laat beschadigde schakelaars in een reparatiedienst verrangen. Gebruik dit toestel nicht wanner u de schakelaar Niet kan inen uitschakelen.
  Zorg ervoor dat er zich geen olien of vetten op de handgrepen bevinden en dat deze droog blijven.

Gevaar door lawaai!

• Draag oordoppen.
• Let erop dat het spouwmes Niet gebogen is. Een gebogen spouwmes drukt het werkstuk zijdelings gegen het zaagblad. Dit veroorzaakt la-waai.

Gevaar door blokkerende

werkstukken of werkstukdelen!

Als er een blokkering optreedt:

1. apparatusuuitschakelen,
2. stekkeruitstopcontacttrekken,
3. handschoenen dragen,
4. blokkering met geschikt gereed-schap verwijderen.

3.3 Symbolen op het apparaat

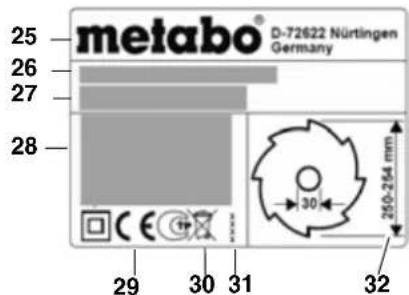

Gegevens op het typeplaatje:

(25) Fabrikant
(26) Serienummer
(27) Apparaatbenaming
(28) Motorgegevens (zie ook "Technische gevevens")
(29) CE-kenmerk - Dit apparaat beantwoordt aan de EU-richtlijnen overeekenkomstig de conformiteitsverklaring
(30) Afvalsymbool - Het toestel kan via de fabrikant worden afgevoerd
(31) Bouwjaar

(32) Afmetingen van toegelaten zaagbladen

Veiligheidssymbolen

Gevaar! Veronachtzaming van de volgende waarschuwin-gen kan leiden tot ernstig letsel of materieleschade leiden.

Lees de gebruiksaanwij-zing.

Niet in een draaiend zaagblad grijpen.

Veiligheidsbril en gehoorbescherming dragen.

Apparaat Niet in vochtige of natte onmgeving gebruiken.

3.4 Veiligheidsvoorzieningen

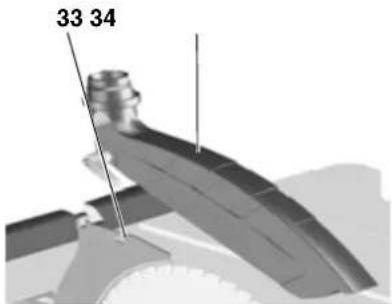

Spouwmes

Het spouwmes (33) moet verhinderen dat een werkstuk door de achechterkant van het zaagblad omhoog geduwd kan worden en eventueel gegen de gebruiker aangeslingerd worden.

Het is Niet toegestaan om zonder spouwmes te werken.

Beschemkap

De beschemkap (34) verhindert ongewild contact met het zaagblad en biedt bescherming gegen rondvliegende houtspaanders en zaagsel.

Het is Niet toegestaan om zonder beschemkap te werken.

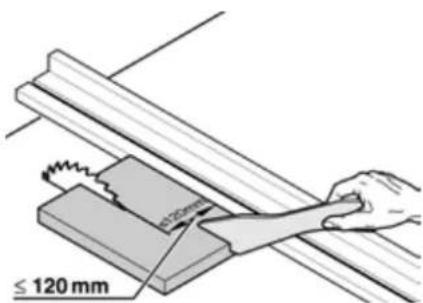

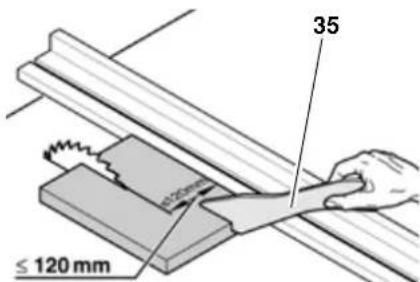

Schuifstok

De schuifstok(35) dient als verlenging van de hand, om het werkstuk veilig aan het zaagblad voor bij te leiden en beschermt gegen onbedoeld contact met het zaagblad.

De schuifstok要去 altijd gebruikt worden als de afstand tussen het zaagblad en een parallelle aanslag kleiner is dan 120~mm

De schuifstok moet in een hoek van 20^ ... 30^ tot het oppervlak van de zaagtafel worden geleid.

Wanneer de schuifstok nicht worden gebruikt, moet hij bij de machine opgeborgen worden.

Als de schuifstok beschadigd is, moet hij verrangen worden.

4. Opstelling

Zorg ervoor dat u op een stevidergrond staat en let er vooral t u.altijd goed in evenwicht

Opstelling zonder machinestandaard:

1. Zaag met twee Personen uit de verpakking tillen.
2. Zaag op stabiele tafel of werkbank zetten.
3. Zaag op tafel of werkbank vastschroeven.

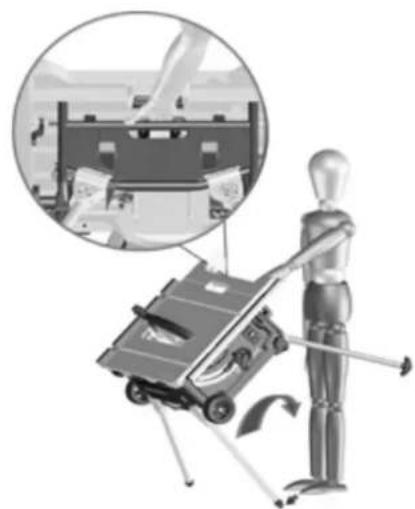

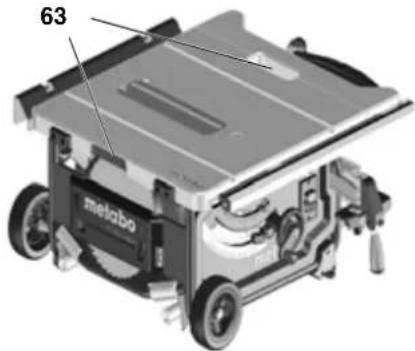

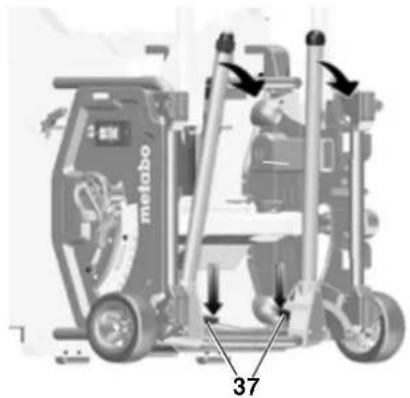

Opstelling met machinestandaard:

1. Apparaat met twee Personen uit de verpakking tillen.
2. Apparaat op de vloer zetten.
3. Apparaat bij de handgrepen oppakken en op de smalle kant zetten

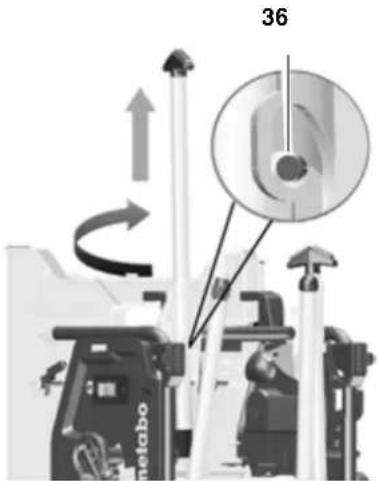

4. Handgrepen (36) maar buiten trekken, draaien en inklikken.

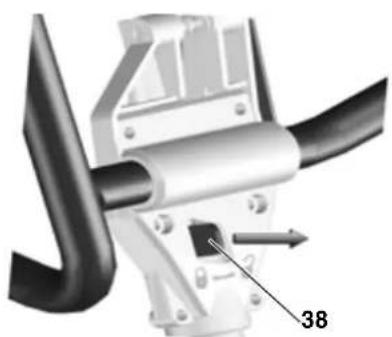

1. De beiden onderste tafelpoten uiktlappen. Hiervoor de rode zwenk-hendel (37) omlaag drukken (met de voet of de hand) en de tafelpoten maar beneden draaien.
2. Apparaat enigszinsaar achteren kantelen en beide tafelpoten omlaag drukken.De rodezwenkendels (37) moeten inklikken.

1. De beiden bovenste tafelpoten uittlappen. Hiervoor de rode zwenkhendel (38) maar rechts schuiven en de tafelpoten maar beneden draaien. De rode zwenkhendels要去en inklikken.

1. De zaag bij de bovenste framecon
   structie in het midden beetpakken.
   Zaag omhoogtrekken en neerzetten.
   (Stelvoet met voet teghonden om

te voorkomen dat de zaag bij het opstellen wegligdt).

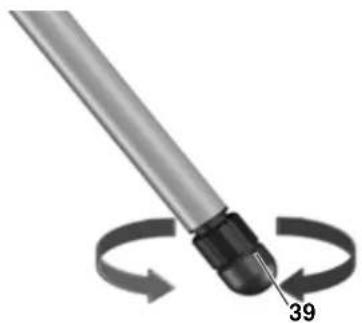

1. Oneffenheden in de vloet met de stelvoet (39) compenseren.

5. Ingebruikneming

5.1 Montage

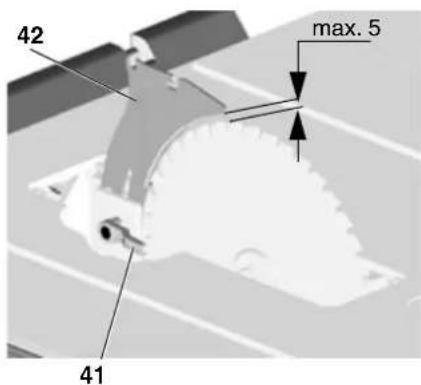

Spouwmes

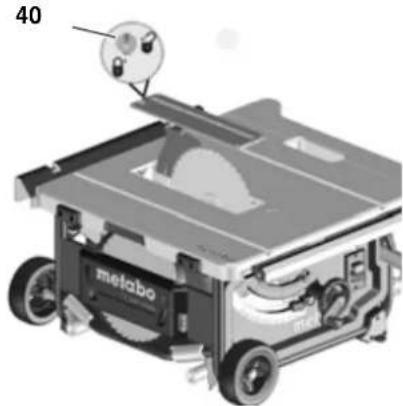

i Aanwijzing:

Het spouwmes is bij de levering reeds correct ingesteld. Uitrichten bij de ingebruikname is slechtsoodzakelijk, wonneer het spouwmes bij het transport is versteld.

1. Breng het zaagblad in de bovenste stand.
2. Schroef (40) gegen de klok in draaien, tafelinzetstuk optillen en uitnen.

1. Vastzethendel (41) losdraaien (te-gen de klok in draaien!).
2. Spouwmes (42)uit de onderste transportstand tot aan de aanslag maar boven trekken.

1. Uitrichting spouwmes controlleren:

tussen de zaagtandomtrek en depunt van het spouwmes moet een afstand van 3 to t5 mm lijven.
-Het spouwmes moet met het zaagblad in een rechte lijn liggen.

!Gevaar!

Het spouwmes is een van de onderdelen die tot de veiligheidsvoorzieningen van het apparaat behoren. Het spouwmes要去 jeist gemonteerd zijn om een veilige werkung te garanderen.

Alleen wanner een neue uitrichting van het spouwmes vereist is:

1. Vastzethendel (41) losdraaien (te-gen de klok in draaien!).
2. Spouwmes (42) vertical uitrachten: tussen de zaagtandomtrek en de punt van het spouwmes要去 een afstand van 3 tot 5 mm blijven.
3. Vastzethendel (41) aantrekken (met de klok mee draaien!).

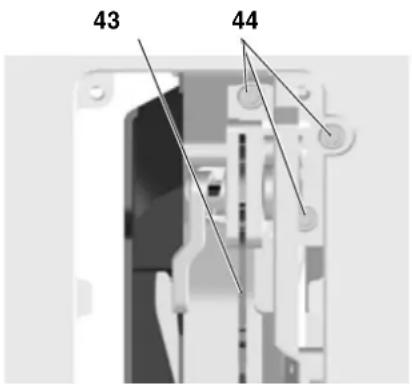

Zijdelingse uitrichting instellen: spouwmes (43) en zaagblad要去 exact in een rechte lijn liggen.
4. Drie inbusbouten (44) losdraaien.
5. Spouwmes (43) in een rechte lijn brengen met het zaagblad.

1. Drie inbusbouteen (44) aantrekken.
2. tafelinzetstuk bevestigen en met schroef (40) vergrendelen.

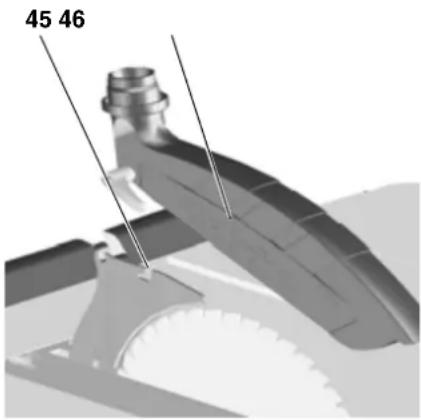

De beschemingskap monteren

1. Breng het zaagblad in de bovenste stand.
2. Beschermkap (46) aan de voorste opname van het spouwmes (45) monteren.
3. Beschermkap met de spanhefboom stevig aantrekken.

5.2 Netaansluiting

Gevaar! Elektrische spanning

• Gebruik het apparaat uitsluitend in een droge omgeving.

• Het apparaat mag uitsluitend worden aangesloten op een stopcontact dat aan de hierna volgende voorwaarden voldoet (zie ook „Technische gegevens"):

• De stopcontacten moeten re-glementair geinstalleerd zich

en een goedgekeurde aarding hebben.

• Netspanning en -frequentie要去en overeenstemmen met de waarden op het typeplaatje van het apparatus.
• De stroomkring dient vakkundig beveiligd te worden met een differentieelschakelaar die aanslaat bij een lekstroom van 30mA

i Aanwijzing:

Het energiebedrijf of uw elektromonteur vertellen u graag of uw huisaansluiting aan deze bepalingen voldoet.

• Het snoer要去 gelegd worden dat het zaagwerkzaamheden kan bemoeilijken en dat het snoer Niet beschadigd kan raken.
• Het snoer要去 beschermd worden gegen把它 en bijtende vloeistoffen; zorg dat het Niet beschadigd kan worden door scherp voorwerpen.
• Gebruik als verlengsnoer alleen snoeren met rubbermantel en voldoende große diameter (zie „Technische gegevens").
• Gebruik alleen verlengsnoeren die ook voor toepassen in de buitenlucht teogelaten en als zo-danig gekenmerkt+zijn.
  Trek de stekker Niet aan het snoer uit het stopcontact.
• Voorkom dat de machine per ongeluk start: controller of de In-/Uit-schakelaar isuitgeschakeld wanner de stekker in het stopcontact worden gestoken.

6. Bediening

! Gevaar voor ongevallen!

De zaagmachine mag slechts door een persoon tegelijk bediend worden. Andere personen mogen uitsluitend werkstukken aanreiken of afnemen, en要去en op een afstand van de zaagmachine blijven staan.

Controleer of alles goed functioneert alvorens met de zaagwerkzaamheden te beginnen:

netsnoer en netstekker;
- hoofdschakelaar;
- spouwmes;
-beschermkap;

-hulpstukken (schuifstok, schuifhout en greed).

Zorg ervoor dat u zichzelf ook beschermt:

draag een stofmasker;
-draag oorbeschemers;
- draag een veiligheidsbril.

Let steeds op een juiste houding en plaatsijdens het zagen:

• neem plaats aan de voorkant van de afkortzaag;
• gegenover het zaagblad;
  links van het opstuivende zaagsel;
  Bij bediening met twee personen moet de tweede persoon op voloende afstand van de zaag staan.

Naargelang het soort werk dat u verricht, gebruikt u:

-Toegelaten werkstuksteunen - als werkstukken na het afzagen van de zaagtafel zouden vallen;
- een schaafselaizuigsysteme.

Vermijd frequente bedieningsfouten:

• Probeer nooit het zaagblad af te remmen door er van de zijkant (met een voorwerp) tegenaan te drukken. Ook hier bestaat gevaar voor terugslag.
  Druk het werkstuk tijdens het za-gen steeds op de tafel enplaats het nooit op zich kant. Ook hier bestaat gevaar voor terugslag.
  -Zaag nooit verschillende stukken- ook geen bundels metverschillende parte stukken tegelrijk. Er is gevaar voor lichamelijk letsel als parte stukken zonder steun door het zaagblad worden gegrepen.

Klemgevaar!

Zaag nooit werkstukken waaraan touwen, snoeren, riemen of draden hangen of die dergelijkke materialen bevatten.

6.1 Spananafzuiginstallatie / alleszuiger

Gevaar!

Sommige soorten zaagsel (bijvoorbeeld van beuken-, eiken- en essenhout){kunnen bij inademing kankerverwekkend zijn.Werkzaamheden in

gesloten ruimten mogen alleen met een geschikte zaagselafzugininstallatie uitgevoerd worden. De zaagselafzugininstallatie要去 voldoen aan de volgende eisen:

Passend bij de diameter van de afzuigstukken (beschemkap 38 mm; spaanbak 35/44 mm);
luchtdebiet ≥ 460m^3 /h
- onderdruk aan de afzuiigstomp van de zaag ≥ 530 Pa;
luchtsnelheid aan de afzugstomp van de zaag ≥ 20m / s

De aanzuigstompen voor de afvoer van het zaagsel bevinden zich op het frame van de cirkelzaag en op de zaagbladbeschemkast.

Lees ook de handleiding voor de bediening van het zaagselafzuigsystem!

Het werken zonder afzuigsysteme is al-leen buiten möglichk.

6.2 Zaaghoogte instellen

Gevaar!

Voorwerpen of lichaamsdelen die zich binnen de instelruimte bevinden,Known door een draaiend zaagblad meegesleurd worden! Begin dus nooit met het instellen van de zaaghoogte voordat het zaagblad helemaal tot stilstand gekomen is!

De zaaghoogte van het zaagblad要去 aangepast worden aan de hoogte van het werkstuk: De zaagselkap要去 aan de voorzijde met de onderkant op het werkstuk liggen.

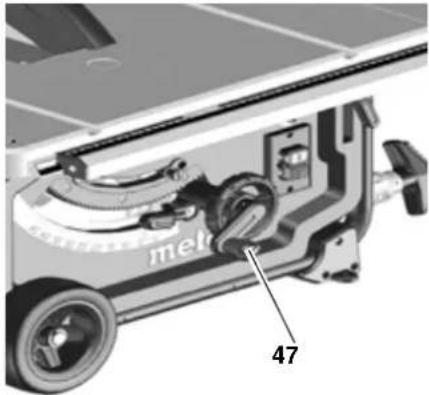

• Snijhoogte door draaien van het handwiel (47) instellen.

Aanwijzig:

Om spelimg bij de zaaghoogteverstelling te compenseren, brengt u het zaagblad altijd van beneden in de gewenste positie.

6.3 De zaagbladhelling instellen

Gevaar!

Voorwerpen of lichaamsdelen die zich binnen de instelruimte bevinden,Known door een draaiend zaagblad meegesleurd worden! Begin dus nooit met het instellen van de zaaghoogte voordat het zaagblad helemaal tot stilstand gekomen is!

De helling van het zaagblad kan:tussen -1,5 en 46,5 worden ingesteld.

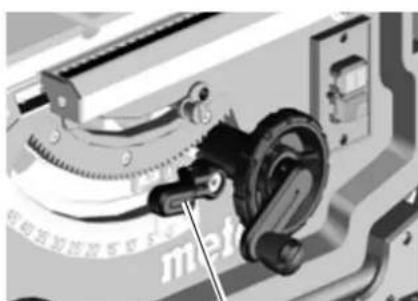

1. Spanhefboom (48) losmaken.
2. Gewenste zaagbladhelling instellen.

48

1. Ingestelde hellingshoek door vast- zetten van de spanhefboom (48) vergrendelen.

Handwiel voor zaaghoogteinstelling

De hoogte van de zaagsnede kan ingesteld worden door aan het handwiel (49) te draaien.

Spanhefboom voor de instelling van de hellingshoek

Door de spanhefboom (50) los te zieten, kan het zaagbladCUSen-1, 5^ en 46,5^ worden ingesteld.

50 49

Om te voonomen dat de ingestelde helingshoek bij het zagen verandert, moet hij met de spanhefboom (50) weeer worden geblokkeerd.

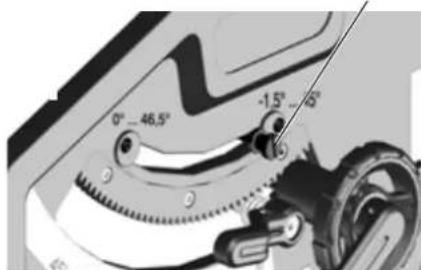

Omschakelhendel voor hellingsaanslag

De hellingsverstellung heeft bij 0^ en 45^ een aanslag. Voor speciale verstkzaagsnedes (achtersnijdingen) kan de hellingshoek in beiden richtingen nog met 1,5^ worden vergroot.

Helling-begrenzingsstop (51) naarbuiten trekken en boven de excenterschijf rechts plaatsen = hellingshoek van het zaagblad tussen -1,5^ en 45^ versteltaar.
Helling-begrenzingsstop (51) naarbuiten trekken en boven de excenterschijf links plaatsen = hellingshoek van het zaagbladussen 0^ en 46,5^ verstelhaar.

51

In-/Uit-schakelaar

Uitschakelen = onderste schakelaar (52) indrukken.
- Inschakelen = bovenste (53) 1 tot 2 sec. lang indrukken.

6.4 Parallelaanslag instellen

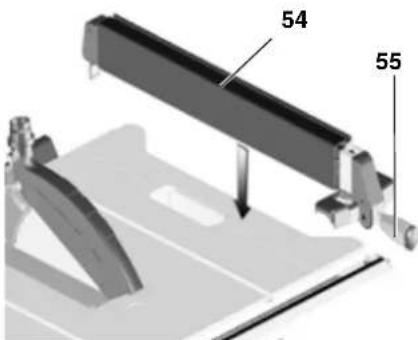

Voor de parallellaanslag worden het lange aanslagprofiel (54) gebruikt. Dit worden aan het geleideprofiel aan de voorkant van de zaag gemonteerd.

• Parallelaanslag rechts van het zaagbladplaatsen.

De marketing in de loep toont de ingestelde afstand van de parallelaanslag tot het zaagblad op de schaal.

• Spanhefboom (55) van de parallelaanslag loszetten en de parallelaanslag verschuiven tot de marketing in de loep de gewenste afstand tot het zaagblad aangeeft.

Om de spanhefboom (55) vast te zieten, deutsche omlaag drukken.

-Het aanslagprofiel (54) moet bij het zagen met parallelaanslag parallel ten opzichte van het zaagblad staan en met de spanhefboom (55) vergrendeld+zijn. Hiervoor de spanhefboom omlaag drukken.

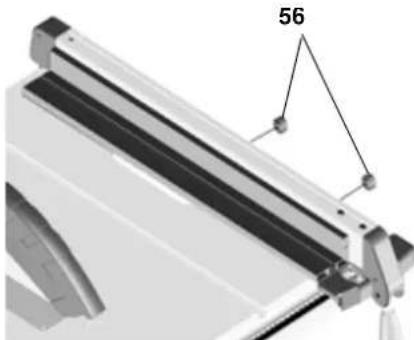

Kartelmoeren gen van het aanslagprofiel. Het aanslagprofiel kan na losdraaien van de beiden kartelmoeren (56) worden af-genomen en omgezet:

Gebruik de lage kant als aandrukkant:

• om vlakke werkstukken te zagen;
  -of als het zaagblad onder een hoek staat.

Gebruik de hoge Kant als aandrukkant:

-voir het zagen van hoge werkstukken (max. 87 mm).

6.5 Wijzer van de parallelaanslag afstellen

1. Parallelaanslag aan het zaagblad uitrachten.
2. Schroef aan de wijzer van de parallelaanslag losdraaien.
3. Wijzer op parallelaanslag en, O" op schaalband in overeenstemming brengen.
4. Schroef aan wijzer van de parallelaanslag wee vastrekken.

Aanwijzing:

Om te voorkomen dat het werkstuk klemt bij het zagen met de parallelaanslag: parallelaanslag geheel maar rechts verschuiven enervoigens op de gewenste zaagbreedte instellen.

i Aanwijzing:

Parallelaanslag afstellen (indien gewenst): De parallelaanslag要去 evenwijdig aan het zaagblad worden geelasted ofeworden ingesteld dat hij max. 0,3 mmaar achteren opent.Dan raakt het werkstuk Niet beklemdtussen de parallelaanslag en het zaagblad. Voor het afstellen de 2 schroeven aan de bovenkant van de parallelaanslag losdraaien, daarna wee vastzetten.

i Aanwijzing:

Klemkracht van de parallelaanslag instellen (indien nodig): mocht het acheiterste klemstuk vroeger of later als het voorste klemstuk klemmen, kan dit worden ingesteld door aan de moer (aan

het achechterste kopstuk) te draaien. De moer los make, zodat het achechterste klemstuk later klemt. De moer vast draaien, zodat het achechterste klemstuk erder klemt.

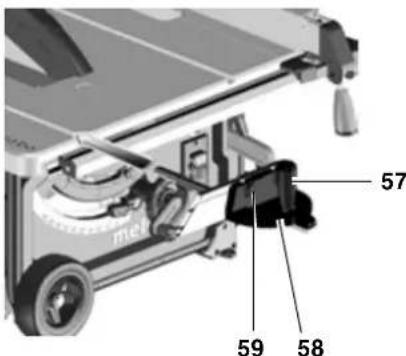

6.6 Dwarsaanslag instellen

De dwarsaanslag (58) worden van voren in de groef in de zaagtafel geschoven.

Voor hoeksneden kan de dwarsaanslag\ aar beiden kanten 60^ worden versteld.

Voor hoeksneden van 45^ en 90^ zijn desbetreffende aanslagen voorhanden.

Voor het instellen van een hoek: klemhendel (57) door draaien gegen de wijzers van de klok in losmakers.

Verondingsgevaar! De klemhendel moet bij het zagen met dwarsaanslag vastgetrokken zich.

Het voorzetprofiel kan door losmaken van de kartelmoer (59) worden verschoven of afgenomen.

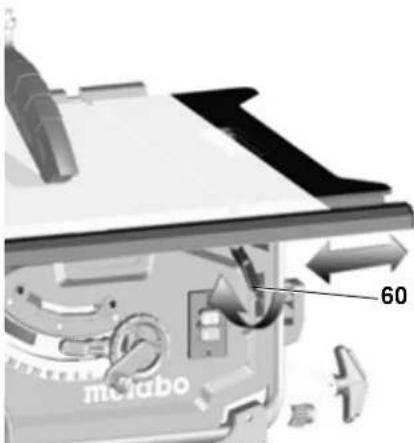

6.7 Tafelverbreding instellen

De tafelverbreding breidt de steunvlakteuit, zo dat ook grotere werkstukken veilig worden gehonden.

Voor het instellen van de tafelverbreding要去 de spanhefboom (60) worden losgemaakt.

Gevaar van letsel!

De klemhendel要去 bij het zagen steeds vastgetrokken zijn.

Aflezen van de schaalband bij werkzaamheden met de parallelaanslag

Op welke schaal de snijbreedte worden afgelezen, hangt ervan af, hoe het aanslagprofiel aan de parallelaanslag is gemonteerd:

-hoge aanlegkant = schaal met zwarte schrift op witte achtergrond.
-lage aanlegkant = schaal met witte schrift op zwarte achtergrond.

Bijkleine snijbreedten wordt de tafelverbredering Niet uitgetrokken. De snijbreedte wordt op de schaal rechts op de wijzer van de paralleanslag afgelezen:

-hoge aanlegkant: snijbreedten van 0 tot 35 cm möglichk.
lage aanlegkant: snijbreedten van 0 tot 29,5 cm möglichk.

Dienen grotere werkstukken te worden gezaagd,要去 de tafelverbredering worden uitgetrokken.

1. Parallelaanslag verschuivenaar de eindstand van de schaal.
2. Tafelverbredering waar buiten trekken en parallelaanslag op gewenste afstand instellen. De snijbreedte worden op de linker schaal bij de wijzer van het schaalband afgelezen.

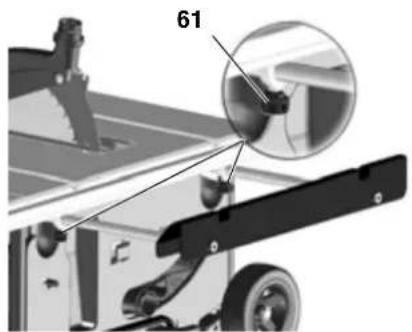

6.8 Tafelverlenging instellen

De tafelverlenging breidt de steunvlakteuit, zodat ook langere werkstukken stevig kunnen liggen.

1. Voor het uittrekken van de tafelver-lenging moeten de beiden kartelschroeven (61) worden losgedraaid.

1. Tafelverlenging maar buiten trekken en op gewenste afstand instellen.
2. De beiden kartelschroeven werden aantrekken.

6.9 Zagen

Gevaar!

De schuifstok要去alijd gebruikt worden als de afstand+tussen het zaagblad en een parallelaanslag kleiner is dan 120~mm

Rechte zaagsnede

1. Hellingshoek instellen en vergrendelen.
2. Zaaghoogte instellen. Aan de voor- kant moet de beschermkap volledig op het werkstuk liggen.
3. Parallelaanslag instellen.
4. Zet de zaag aan.
5. Het werkstuk gelijkmatig maar ache- ren schuiven en in een werkproces doorzagen.
6. Schakel de machine uit als u Niet on-middelijk verder werkt.

Verstekzagen

1. De dwarsaanslag worden van voren in de groef in de zaagtafel ingeschoven.
2. Gewenste hoek na losmaken van de klemhendel (62) aan de dwarsaan-slag instellen en klemhendel wee vastschroeven.

3. Zijdelingse afstand:tussen voorzetprofielenzaagbladinstellen:

4. kartelmoer losmakers en voorzetprofil verschuiven.
   Kartelmoer vastdraaien.

1. Werkstuk gegen de dwarsaanslag drukken.
2. Werkstuk doorzagen door de dwars-aanslag vooruit te schuiven.
3. Schakel de machine uit als u Niet on-middellijke verder werkt

7. Transport

Gevaar!

Voor het transport altijd:

Apparaat uitschakelen.
Wachten tot het zaagblad helemaal stilstaat.
- Stekker uit het stopcontact trekken.
- Draai het zaagblad volledig maar beneden.
- Hellingshoek van het zaagblad op 0^ instellen en met de spanhefboom vastzetten.
Aanbouwdelen (beschemkap, spaanafzuiiging) demonteren. Beschemkap bij zaagtafel opbergen.
Stroomsmoer op kabelopwikkeling rollen.

Alleen apparatus met machinestandaard:

Apparaat bij frameconstructie optillen enaarheren draaien. Apparaat op zijkant zetten en bovenste poten inklappen.De rode zwenk-hendels moeten wee inklikken.
Apparaat maar achefteren draaien en de onderste poten inklappen. De rode zwenkhendels要去en weein klikken.
Handgrepenaarbinnen schuiven enapparaatneerzetten.

Vergrendel de uitgetrokken tafelverbreding met de spanhefboom.

Gebruik voor het dragen van het toestel de handgrepen aan de zijkant (63) van de tafel.

Let op!

Draag het toestel Niet aan de veiligheidsvoorzieningen, de tafelverbreiding of aan die bedienelementen!

Mobiel transport:

• Handgrepen maar buiten trekken, draaien en inklijkken.
  Zaag aan de handgreep trekken of schuiven

Gebruik bij verzending de originele verpakking indien möglich.

8. Service en onderhoud

Gevaar!

Voordat u met de service of met het onderhoud begint:

1. Apparaat uitschakelen.
2. Wacht tot de zaag helemaal stilstaat.
3. Stekker uit het stopcontact trekken.

Nadat u klaar bent met de service en/ of onderhoudsbeurt, moet de goede werkung van alle veiligheidsvoorzieningen als eerste gecontroleerd worden.
- Beschadigde onderdelen, in het bij-zonder veiligheidsvoorzieningen, mogen uitsluitend door originele onderdelen worden verrangen, waar dat onderdelen die Niet door de fabrikant getest en vrijgegeven zijn, Niet te voorziene schade tot gevolg kunnen hebben.
Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personneel wordenuitgevoerd.

Gevaar!

Als het inlegprofiel beschadigd is, bestaat het risico datkleine voorwerpen tussen het inlegprofiel en het zaagblad geklemd raken en het zaagblad blokkeren. Beschadigde inlegprofielen moeten onmiddelijk verwangen worden!

8.1 Zaagblad verrangen

Gevaar!

Onmiddelijk na het zagen kan het zaagblad erg heet+zijn-Pas op voor brandwonden! Laat een heet zaagblad eerst voldoende afkoelen. Ook het schoonmaken van het zaagblad met een Licht ontvlambaar product is dan gevaarlijk.

Ook bij een stilstaand zaagblad bestaat er nog gevaar voor snijwonden. Bij het verrangen van een zaagblad moet uveiligheidshandschoenen dragen. Let bij de montage absolut op de draairichting van het zaagblad!

1. Zaagblad in de bovenste stand brengen.
2. Beschermkap verwijderen.

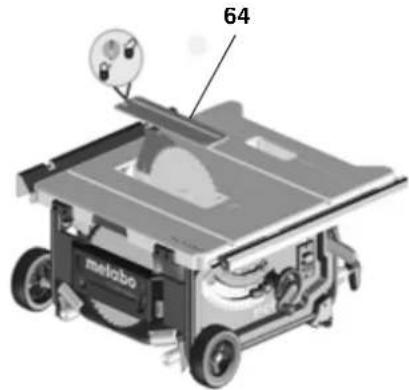

3. Tafelinzetstuk (64) losmaken en uitenemen.

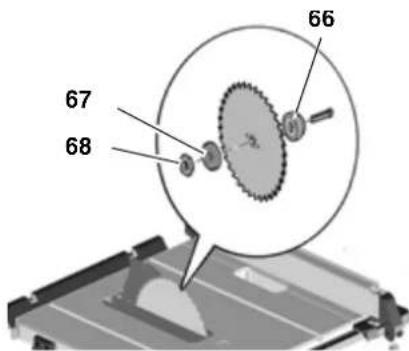

1. Spanmoer (68) met steeksleutel draaien en tegelijk de hendel van de zaagbladvergrendeling (65) omhoog trekken, tot hij inklikt.

1. Hendel vasthouden en de spanmoer met de klok mee aftschroeven.
2. Spanmoer (68), buitenste zaagbladflens (67) en zaagblad van de zaagbladas nemen.

1. Spanvlakken van de zaagbladflen- zen (66) en (67) en van het zaag- blad reinigen.

Gevaar!

Gebruik geen schoonmaakmiddelen (bijvoorbeeld om harsresten te verwijderen) die de Lichtmetalen delen van het chassis zouden+kennen beschadigen. De stabiliteit van de zaag zou erdoor+kennen worden aangetast.
8. Binnenste zaagbladflens (66) op motoras schuiven.

1. Monteer een新模式 zaagblad (let op de draairichting van de zaagtanden!).

Gevaar!

Gebruik uitsluitend zaagbladen, die voldoen aan de specificaties in de Technische gegevens en de norm EN 847-1 - bij ongeschikte, beschadigde of verrormde zaagbladen kunnen onder invloed van de middelpuntvliedende kracht delen weggeslingerd worden. Niet gebruiken:

Zaagbladen waarvan het maxi-male toerental onder het nomina-le onbelaste toerental van de zaagbladen ligt (zie "Technische gegevens");
Zaagbladen van hooggelegererd sneldraiastaal (HS of HSS);
Zaagbladen waarvan de zaagbreedte kleiner of waarvan de stambladdikte groter is dan de dikte van het spouwmes.
-Zaagbladen met zichtbare beschadigingen (scheurjtes) of
-Slijpschijven.

Gevaar!

-Het zaagblad moet gemonteerd worden met originele fabrieks-klemflensen.
- Gebruik nooit losese spanringen. Het zaagblad zou vanzelf los kunnen komen.
- De zaagbladen要去 uitgebalanceerd着眼。Ze zou nicht trillen, anders kuren zetijdens het werken vanzelf loskomen.
10. Buitenste zaagbladflens (67) op-schuiven.

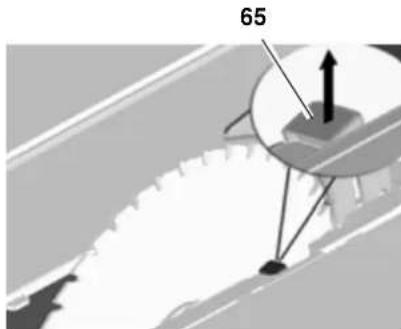

11. Spanmoer (68) losdraaien (linkse schroefwinding!). Spanmoer (68) met steeksleutel draaien en tegelijk de hendel van de zaagbladvergren

deling (65) omhoog trekken, tot hij inklikt.
12. Hendel vasthouden en de spanmoer gegen de klok in handvast aantrekken.

Gevaar!

-U mag de steel van de sleutel Niet verlengen om het zaagblad steviger vast te+kunnen zetten.
-Sla ook Niet op de steel van de sleutel om de klembout better vast te zetten.
13. Spouwmes overeenkomstig de zaagbladgrootte (69) instellen. (Spouwmesinstelling die 5.1)

1. Tafelinzetstuk bevestigen.
2. Beschermkap bevestigen.

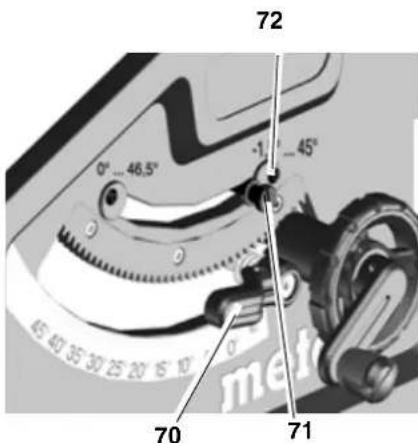

8.2 Aanslagbegrenzing instellen

1. Aanslagbegrenzingshendel (71) voor het hoekbereik op 0^ / 45^ in-stellen.

1. Ingestelde hellingshoek vergrendelen door spanhefboom (70) vast te zetten.
2. Hellingshoek controlleren: -0^ = Ioodrecht op het zaagblad -45^ met de speciale hoekmaat.

Worden deze waarden nicht heel nauwkeurig bereikt:

1. kruskopschroef (72) van de betreffende excenterserschijf losdraaien en de excenterserschijf verstellen tot de hellingshoek ten opzichte van de zaagtafel in de eindposities precies 0^
   (=haaks),resp. 45^ bedraagt.
2. Kruiskopschroef van de excenter-schijf weeer vastdraaien.
3. Na het verstellen van de aanslagbegrenzing, hoekschaal aan de voorkant eventuele opnieuw afstellen.

Aanwijzig:

Om de hellingsbegrenzing van -1,5° tot 46,5° in te stellen moet de aanslagbegrenzingshendel maar buiten worden getrokken.

8.3 Machine opbergen

Gevaar!

Berg het apparaat buiten het bereik van kinderen op. Sla het apparaat zo op dat het Niet door onbevoegden in werkking kan worden gesteld en niemand zich aan het staande apparaat kan verwonden.

Let op!

De machine mag nicht in de open of in een vochtige ruimte opgeborgen worden.

8.4 Onderhoud

De zaag schoonmaken

Zaagsel en stof met een stofzuiger of borstel verwijderen UIT:

• geleidingselementen voor het instellen van het zaagblad

-ventilatie-openingen van de mot

-zaagbladkast

-hoogte-afstelling

-zwenkgeleiding

Voor u de machine inschakelt Visuele controle, of

• afstand zaagblad - spouwmes 3 tot 5 mm is.
• spouwmes met het zaagblad in een rechte lijn ligt.

Visuelle controle van netsnoer en netstekker op beschadigingen; indien nodig liaut de defecte onderdelen door een elektromonteur verrangen.

Wanneer u uitschakelt, dient u altijd te controleren of het zaagblad langer dan 10 seconden naloopt; loopt het lang er na, de motor door een ergend vakman lately verrangen.

1x per maand (bij dagelijks gebruik)

Verwijder zaagselresten met stofzuiger of penseel; wrijf de geleidingselementen Lichtjes in met olie:

• spel en geleidestangen voor hoogteinstelling;

• zwenksegment.

Na elke periode van 150 bedrijfsuren

Controleer alle schroefverbindingen en schroef ze eventueel vast.

Indien nodig:

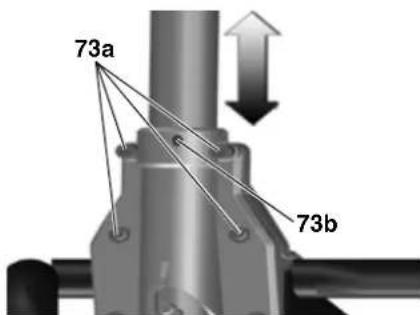

geledebussen tafelpoten instellen.

• inbusbouten (73a) met de klok mee draaien = geleiding zwaarlopend.
• inbusbouten (73a) gegen de klok in draaien = geleidinglichtopend.
• extra fijnafstelling m.b.v. stelschroef (73b).

• Geleidebussen van de voorste pootsteun instellen:
• inbusbouten (74) met de klok mee draaien = geleiding zwaarlopend.
• inbusbouten (74) gegen de klok in draaien = geleidinglichtopend.

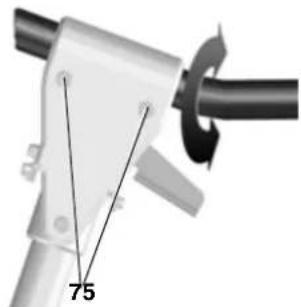

Geleidebussen van dechterste pooststeun instellen:

• inbusbouten (75) met de klok mee draaien = geleiding zwaarlopend.
• inbusbouten (75) gegen de klok in draaien = geleidinglichtopend.

Alle inbusboutengelijkmatigaantrekken.

9. Handige tips

Voer enkele proefsedenuit op stukken houtafval, alvorens met de zaagwerkzaamheden te beginnen.
- Plaats het werkstuk steeds zo op het tafelblad dat het Niet kan omvallen of waggelen (bijvoorbeeld bij een gebogen plank, de waar buiten gebogen zij de maar boven).
- Gebruik de lengteaanslag om efficienct even lange stukken te zagen.
- Oppervlakken van de steunafels schoon honden.

10. Beschikbare accessoires

Gebruik uitsluitend originele Metabo accessoires.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Completet toeberhorenprogramma, zie www.metabo.com of de catalogus.

11. Reparatie

! Gevaar!

Reparaties van elektrische machines mogen uit veiligheidsoverwegingenuitsluitend door een elektromonteur met originele onderdelen wordenuitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordig.

Zie voor adressen www.metabo.com.

Onderdeellijstenkestu downloaden via www.metabo.com.

12. Verwijdering

Elektrische apparaten horen nicht in het huisvuil!

Volgens de Europese Richtlijn 2002/96/EG op oude elektrische en elektronische

apparaten moet gebruekte elektrische apparatuur afzonderlijk ingezameld en op een milieuvriendelijk manier verwertt worden.

Meer informatie over möglichkheden voor de verwijdering van afgedankte apparatuur krijgt u bij uw gemeente- of stadsbestaar.

Het verpakkingsmaterial van de machin- nes kan volledig worden gerecycleerd

13. Problemen en storingen

! Gevaar!

Alvorens een storing te verhelpen, moet u:

1. Apparaat uitschakelen.
2. Stekker uij het stopcontact trekken.
3. Wachten tot het zaagblad helemaal stilstaat.

Nadat de storing verholpen is, moet u eerst de goede werking van alle veiligheidsvoorzieningen controle- ren.

De motor draait nicht

De herstartbeveiliging is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanner de machine ingeschakeld is of wordt de stroomtoevoer na een onderbreking weeher steld, dan start de machine Niet:

• De machine uit- en waar inschakelen.

Er is geen spanning:

• Controller het snoer, de stekker, het stopcontact en de zekering.

Motor oververhit, bijvoorbeeld door stomp zaagblad of spanophoping in de behuizing:

• Oorzaak van de oververhitting verzhelpen, enkele minuten lately akkoelen. Vervolgens het apparaat opnieuw inschakelen.

Toerental worden nicht bereikt

Overbelastingsbeveiliging: Het belast toerental neemt STERK af:

• De motortemperatuur is te hoop! Demachine onbelast lately lopen tot hij is afgekoeld.

Overbelastingsbeveiling: Het belast toerental neemt LICHT af:

• De machine worden overbelast. Werk met minder belasting verdier.

Aangegeven hoogste toerental worden nicht bereikt - motor krijgt te weinig net-spanning:

Kortere toevoerleiding of toevoerleiding met grotere doorsnede gebruiken (≥ 1,5mm^2)
- Laat uw installmentie door een elektromonteur controeren.

Het zagen gaat moeizaam

Het zaagblad is bot (het zaagblad vertoont eventueel brandvlekken opzij):

• Vervang het zaagblad (zie hoofdstuk "Onderhoud").

Spanenuitgooi verstopt

Het afzuigsystem is nicht aangesloten of de afzugkracht is te gering:

• Afzuigsysteme aansluiten of afzugvermogen verhogen (luchtesnelheid ≥ 20m / sec bij spaanuitwerppijp.

Spanning V 220 - 240 (1~ 50/60 Hz)
Vermogen Opgenomen vermogen P1 Afgegeben vermogen P2	kW kW	2,00 kW S6 20% 1,27 kW S6 20%
Stroomverbruik A 9
Zekering min. A 16 (langzaam)
Beveiligingsklasse IP 20
Nominaal toerental onbelast (bij 230V) min	-1	4200
Snijsnelheid (bij 230V) m/s 57
Dikte van het spouwmes mm 2,3
Zaagblad Zaagbladdiameter (buiten) Zaagbladboorgat (binnen) Snijbreedte Max. basiselementdikte van het zaagblad	mm mm mm mm	250 - 254 30 2,4 1,6
Snijhoogte bij loodrecht zaagblad bij 45° zaagbladhelling	mm mm	0 ... 87 0 ... 50
Max. snijbreedte met parallelaanslag	mm	630
Max. bredte dwarssnede met hoegaanslag	mm	200
Afmetingen zonder machinestandaard (L x B x H) met machinestandaard (L x B x H)	mm mm	740 x 750 x 355 790 x 945 x 850
Lengte zaagtafel Breedte zaagtafel	mm mm	670/970 715/995
Gewicht van de machine met machinestandaard	kg	33,4
Geluidsemissiewaarden volgens EN 61029 * A-geluidsdrukniveau LpA A-geluidsvermögensniveau LWA Meetonzekerheid (KpA, KWA)	dB (A) dB (A) dB (A)	99 112 3
* Emissiewaarden Deze waarden make een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereed-schap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beoordeling pauzes en fases met een lagere belas-ting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
