GEBRUIKSAANWIJZING ASCM 18 QM Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

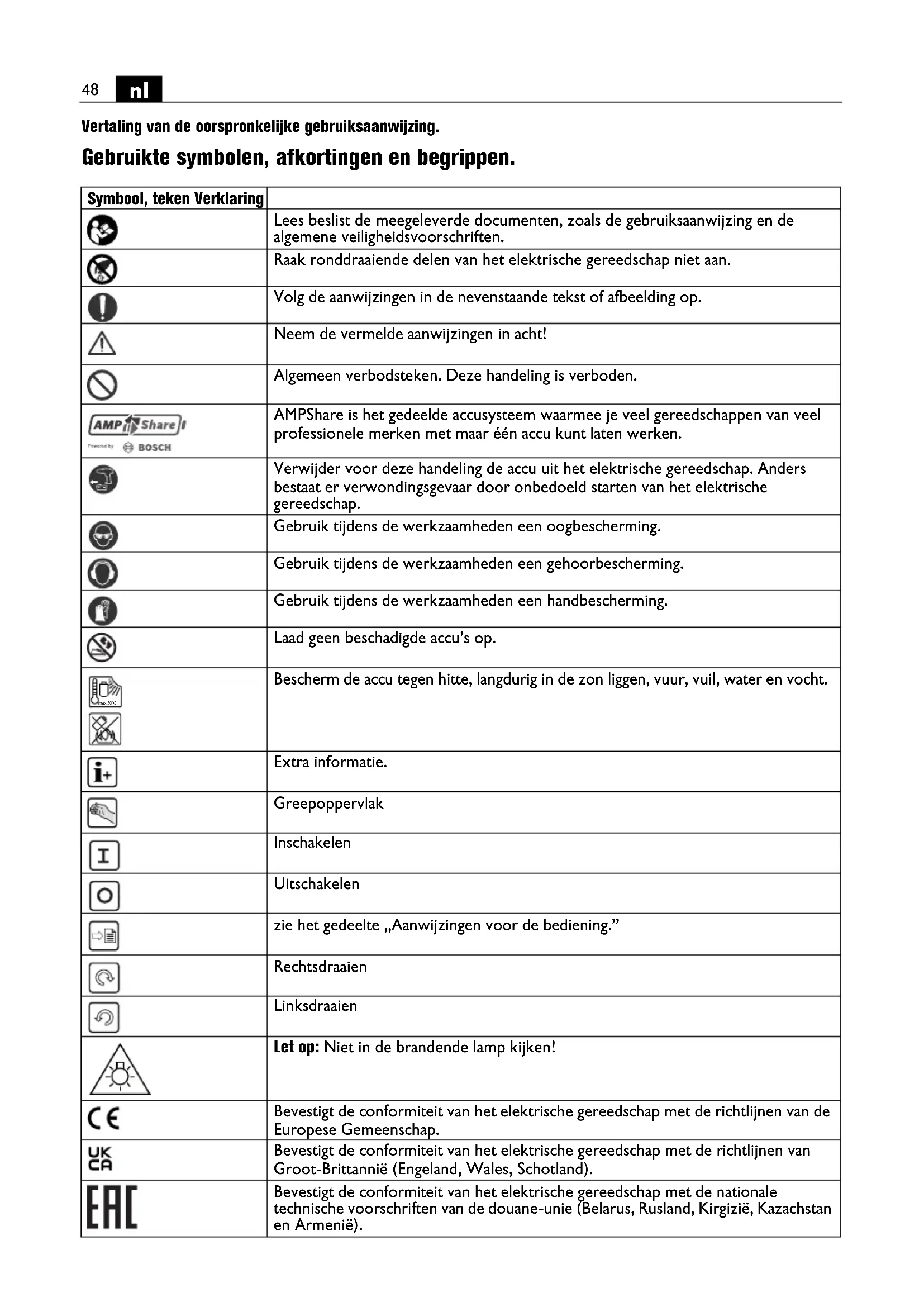

Gebruike symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Lees beslist de meegeleverde documenten, Zoals de bebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Raak ronddraaiende delen van het elektrische gereedschap Niet aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Neem de vermelde aanwijzingen in acht!
	Algemeen verbodsteken. Deze handeling is verboden.
AMPShare Pronoviet by BOSCH	AMPShare is het gedeelde accusysteme waarnee je veel gereedschappen van veel professionele merken met maar één accu kunt lien werken.
	Verwijder voor zeche handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruikijdens de werkzaamheden een oogbescheming.
	Gebruikijdens de werkzaamheden een gehoorbescheming.
	Gebruikijdens de werkzaamheden een handbescheming.
	Laad geen beschadigde accu's op.
	Beschem de accu gegen hitte, langdurig in de zon liggen, vuur, vuil, water en vocht.
i+	Extra informatie.
	Greepoppervlak
I	Inschakelen
	Uitschakelen
	zie het gedeelte „Aanwijzingen voor de bediening.”
	Rechtsdraaien
	Linksdraaien
	Let op: Niet in de brandende lamp kijken!
€	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
UK CR	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
EAC	Bevestigt de conformiteit van het elektrische gereedschap met de nationale technische voorschriften van de douane-unie (Belarus, Rusland, Kirgizië, Kazachstan en Armeniei).
Symbool, teken	Verklaring
C US	Met dit symbool worden de certificering van dit product in de Verenigde Staten en Canada bevestigd.
WAARSCHUWING	Dit is een waarschuwing voor een möglichke gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
Li-lon	Recyclingsymbool:duidt recyclebare materiaalen aan
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
	Duidt recyclebare verpakkingen en producten aan die apart ingezameld en afgevoerd要去en worden.
	Accutype
	Opladertype
1./2.3./4.	Stand 1/Stand 2/Stand 3/Stand 4
Fe	Boordiameter staal
	Boordiameter hout
	Boordiameter steen
	Boorholderspanbereik
	Schroefdiameter
	Gewicht volgens EPTA-Procedure 01
	Laag toenental
	Hoog toenental
	Draaimoment verkleinen
	Draaimoment vergroten
* Het draaimoment is afhankelijk van de gebruekte accu. De aangegeven waarden gelden voor de accu ProCORE 18V 8 Ah.
(**) Kan cijfers of letters bevatten
(Ax-Zx) Aanduiding voor	interne doeleinden

Token Eenheid internationaal Verklaring
UV Elektrische gelijksparning
fHz Frequentie
n0	/min, min-1, rpm, r/min O	Onbelast toerental (bij volledig opgeladen accu)
ns	/min, min-1	Aantal slagen
M...	Nm Draaimoment (maximaal/hard/zacht)*
TCHARGE	°C Toegestane omgevings	temperatuur tijdens het opladen
Ø mm Diameter van een	rond deel
LpA	dB	Geluidsdrukniveau
LwA	dB	Geluidsvermogenniveau
LpCpeak	dB	Piekgeluidsdrukniveau
K...		Onzekerheid
Teken Eenheid internationaal Verklaring
a	m/s2	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)
ah,D	m/s2	Gemiddelde trillingswaarde voor boren in metaal
ah,ID	m/s2	Gemiddelde trillingswaarde voor klopboren in beton
ah	m/s2	Rekenkundig gemiddelde waarde van de totale trillingswaarden
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uwveiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksanawijzing en de meegeleverde

"Algemene veiligheidsvoorschriften" (document-

nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begren. Bewaar deze documentatie voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in alot.

Bestemming van het elektrische gereedschap.

De handgevoerde, op een accu werkende boorschroe-vendraier is bestemd voor het in- en uitdraaien van schroeven en moeren, het boren en schroeven in metaal, hout en kunststof en het klopboren in steen (ASCM18-4 QMP AS (^**) met door FEIN goedgekeurd inzetgereedschap en toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omgeving.

In een omgeving met storingen is een verminderde kwaliteit van de werkung möglichk, zoals tijdelijke uitval, tijdelijk verminding van functie of van beoogde prestaties. Voor het herstel waarvan is een ingreep van de bediener vereist.

Veiligheidsvoorschriften voor boormachines.

Veiligheidsvoorschriften voor alle werkzaamheden.

Draag een gehoorbescherming bij klopboorwerkzaamheden. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

Gebruik de extra handgreep. Het verlies van de controle kan tot verwondingen leiden.

Houd het elektrische gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden UITvoert waar bij het inzetgereedschap of de schroeven verborgen stroomleidingen konnen raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Veiligheidsvoorschriften bij gebruik van lange boren.

Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegelaten toerental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen wanner deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan.

Begin het horen alsijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. Bij hogere toerrentallen kan de boor gemakkelijk verbuigen wanner deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan.

Odefen geen overmatige drukuit en alleen in de lengterichting van de boor. Boren konnen verbuigen en daardoor breken of tot verlies van de contro en tot letsel leiden.

Bijzondere veriligeidsvoorschriften.

Gebruik geen beschadigd elektrisch gereedschap. Controler altijd voor gebruik van het elektrische gereed-schap de behuizing en overige componenten op beschadigingen zoals scheuren of breuken.

Gebruik alleen toegelaten accu's. Bij gebruik van Niet-compatiblele accu's start de machine Niet.

Let op verborgen ligmente elektrische leidingen en buizen voor gas en water. Controller de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor-bescherming, werklandschoenen of een speciaal schort datkleine slijp-en materiaaldeeltjes tegen houdt. Uw ogen要去en worden beschermd gegen wegliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Blokker bij werkzaamheden op hoogte het gebied onder het gebied waar u werkt en beveilig het elektrische gereedschap en het werkstuk.altijd gegen vallen. Gebruik het elektrische gereedschap alleen op een sta-biel werkoppervlak en zorg ervoor dat u stevig staat.

Zet het werkstuk vast. Een in een spanvoorzieening vast- gezet werkstuk worden steviger vastgehouden dan in uw hand.

Houd het elektrische gereedschap goed vast. Er können gedurende korteijd große reactiemomenten optreden.

Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.

Er mogen geenplaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie besteht geen bescherming gegen een elektrische schok.

Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeven. Een veilig gebruik is Niet alleen geveven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopengen van het elektrische gereedschap regelmatig met een nicht-metalen gereed-schap. De motorventilator zuijt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gezaren veroorzaken.

Kijk nooit van een korte afstand in het Licht van de lamp van het elektrische gereedschap. Richt het Licht van de lamp nooit op de ogen van andere personen die zich in de buurt bevinden. De straling van de lamp kan schadelijk zijn voor het oog.

Richt het elektrische gereedschap nooit op uzelf, andere Personen of dieren. Er bestaat verwondingsgevaar door scherpe of hete inzetgereedschappen.

Gebruik en behandeling van de accu (accublok).

Deze veiligheidsvoorschriften gelden alleen voor 18V FEIN lithium-ion AMPShare accu's.

Gebruik de accu alleen in producten van AMPShare partners. Met AMPShare aangeduide 18V-accu's zich volledig compatibel met de volgende producten:

• alle producten van het FEIN 18V AMPShare system
• alle 18V producten van AMPShare partners.

Bij het werken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.

Neem de adviezen ten aanzien van de accu in de gebruiksaanwijzing van uw product in acht. Alleen dan hunnen de accu en het product zonder gevaar worden gebruikt en worden de accu's beschermd gegen gevaarlijke overbelasting.

Laad de accu's alleen op met oplaadapparaten die worden geadviseerd door FEIN of een van de AMPShare partners. Een oplaadapparaat is geschikt voor een bepaald type accu. Er bestaat brandgevaar als het met een ander type accu worden gebruikt.

De accu worden gedeelelijk opgeladen geleverd. Laad de accu vór het eerste gebruik volledig in het oplaadaparaat op ervoor te zorgen dat de accu zich volle vermogen bereikt.

Bewaar accu's buiten het bereik van kinderen.

Accu's mogen Niet gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's Niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kuren er schadelijke dampen en vloeistoffen vrijkomen. De dampen kuren de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Als de huid met accuvloeistof in aanraking komt, onmiddelijk met veel water afspoelen. Als de accuvloeistof in het oog terechtkomt, wast u de ogen met schoon water UIT. Raadpleeg onmiddelijk een arts.

Als de accuvloeistof möglich op voorwerpen in de buurt is gespat, contrôleert u de betrokken gedeelten. Draag beschermende handschoenen om aanraking met de huid te voorkomen. Maak de onderdelen schoon met droog huishoudpapier of verrang deze indien nodig.

Naar buiten komende dampen kunden de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Sluit de accu Niet kort. Voorkom aanraking van de Nietgebruekte accu met papercips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten hunnen veroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.

De accu kan beschadigd raken door scherpe voorwerpen zoals spijkers en schroevendraiers en door geweld van buitenaf. Er kan interne kortsluiting ontstaan en de accu kan verbranden, roken, exploderen of oververhit raken.

Voer nooit onderhoud aan een beschadigde accuuit. Alle onderhoud aan accu's moet worden uitgevoerd door de fabrikant of de erkende klantenservice.

Beschem de accu gegen但它 en gegen langdurig zonlicht, vuur, vuil, water en vocht. Er bestaat explosie- en kortsluitgevaar.

Gebruik en bewaar de accu alleen bij een omgevingstemperatuur tussen -20 °C en +50 °C. Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen. Bijtemperaturen onder 0 °C kan bij bepaalde gereedschappen het vermogen minder worden.

Laad de accu alleen op bij omgevingstemperaturen tussen 0^ en +35^ . Laad de accu met USB-aansluiting via deze aansluiting alleen op bij omgevingstemperaturen tussen +10^ en +35^ . Opladen buiten het temperatuurbereik kan de accu beschadigen of het brandgevaar vergroten.

Behandel lege accu's voorzichtig. Accu's vormen een gevarenbron, waar ze een zeer hove kortsluitstroom hunnenveroorzaken. Lithium-ion-accu's lijken soms leeg, maar verliezen hun lading nooit volledig.

Dompel de accu Niet onder in vloeistoffen zoals (zout) water of dranken. Contact met vloeistoffen kan de accu beschadigen. Dit kan leiden tot warmte- of rookont-wikkeling of tot ontsteking of ontploffing van de accu. Gebruik de accu verder nicht meer en neem contact op met een door FEIN erkende klantenservice.

Gebruik geen beschadigde accu. Het gebruik van de accu要去 onmiddelijk worden stopgezet zodia deze ongewone kenmerken vertoont zoals geurontwikkeling,但它,verkleuring of verrorming.Bij voortgezet gebruik kan de accu但它 en rook ontwikkelen,ontsteken of ontploffen.

De accu Niet openen, platdrukken, verhitten of verbranden. Bij Niet-naleving bestaat brand- en brandletselgevaar. Volg de voorschriften van de fabrikant op.

Blus een brandende lithium-ion-accu met water, zand of een blusdeken.

Vermijd fysiieke schokken en stoten. Schokken, stoten en het binnendringen van voorwerpen konnen de accu's beschadigen. Dit kan leiden tot warmte- of rookont-wikkeling of tot ontsteking of ontploffing van de accu.

De accu nooit onbeheerd's nachts opladen. Bij nieta naleving kan er brand- en explosiegevaar zichn.

Verwijder de accu pasuit de originele verpakking als\ deze要去 worden gebruikt.

Verwijder de accu alleen als het elektrische gereed-schap uitgeschakeld is.

Verwijder de accu voor werkzaamheden aan het elektrische gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er letselgevaar.

Beschem de accu gegen vocht en water. Reinig vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge en schone doek.

Verwijder de accu wanseer u het elektrische gereed-schap vervoert of opbergt.

Volg de veiligheidsvoorschriften in de gebruiksaanwijzingen van de oplaadapparaten van FEIN en de AMPShare partners op.

Emissiewaarden voor trillingen en geluid

De in deze gebruiksaanwijzing vermelde trillings- en geluidsemissiewaarden zijn gemeten volgens een in EN 62841 genormaliseerde meetmethode en+kunnen worden gebruikt om elektrische gereedschappen te vergelijkken. Zij zich ook geschikt voor een voorlopige beoordeling van de bloatstelling aan trillingen en lawaai.

De aangegeven trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap darüber worden gebruikt voor andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud,+kunnen de totale trillingswaarden en de geluidsemissiewaarden afwijken.Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verhogen. Voor een nauwkeurige schatting van de blootstelling aan trillingen en geluid moet ook rekening worden gehonden met de tijden dat het apparaat is uitgeschakkeld of draait, maar Niet daadwerkelijk worden gebruikt. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verminderen.

Stel aanvullende veiligheidsmaatregelen in om de bediener te beschermen gegen de effecten van trillingen en lawaai, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Omgang met gevaarlijke stoffen

Bij werkzaamheden voor materiaalafname met dit product ontstaat stof dat gevaarlijk kan zich.

Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materiailen, verfoplosmiddelen, houtbeschemingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de bloatstelling. Gebruik een op het onstaande stof afgestemde afzuiing en persoonlijke beschemingsmiddelen. Zorg voor goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman. Houtstof en lichtmetalstof, heter mengsels van schuurstof en chemische stoffen+kunnen onder ongunstige omstandigheden zicht tot ontsteking komen of een explosieveroorzaken.Voorkom vliegende vonden in de richting van het stofreservoir en oververhitting van het product en het te schuren materiaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materiaal en de in uw land geldende voorschriften voor de te bewerken materialen in acheet.

Ingebruikneming.

Voer voor elk gebruik van het product de volgende handelingen UIT:

• Controleer de correcte toestand en de juiste werk-king van het product.
• Controller of het inzetgereedschap stevig vastzit.

Bediening.

Bedien de draairichtingomschakelaar en de toerentalschakelaar alleen als de motor stilstaat.

Verschuif de toerentalschakelaar tot deze nicht meer verder kan. Anders kan het elektrische gereedschap beschadigd worden.

Een overbelasting van het elektrische gereedschap wordt aangegeven door het knipperen van de werkkomgevingslamp gedurende 5 seconden.

Bij overbelasting worden het elektrische gereedschap uitgeschakeld.

Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv.ijdens het vervoer.

Elektronische draaimomentuitschakeling (zie pagina's 10-11).

Stel het draaimoment alleen in als de motor stilstaat.

De draaimomentuitschakeling is afhankelijk van het gekozen draaimomentgedrag (zie bedieningseenheid).

De motor wordenuitgeschakeld als het ingestelde draai-moment wordenbereikt en er klinkt een geluidssignaal (indien geactiveerd). Na de uitschakeling LASTUaAN/uit-schakelaar los.Druk de schakelaar wee in als u opnieuw wilt schroeven.

U kunt het geluidssignaal in- en uitschakelen.

Bij werkzaamheden in de modus Boren „dcht geen elektronische draaimomentuitschakeling plaats.

Druk het elektrische gereedschap voldoende stevig gegen de schroef om goede werkresultaten te bereiken. In de laagste draaimomentstanden is het maximale toerental gereduceerd.

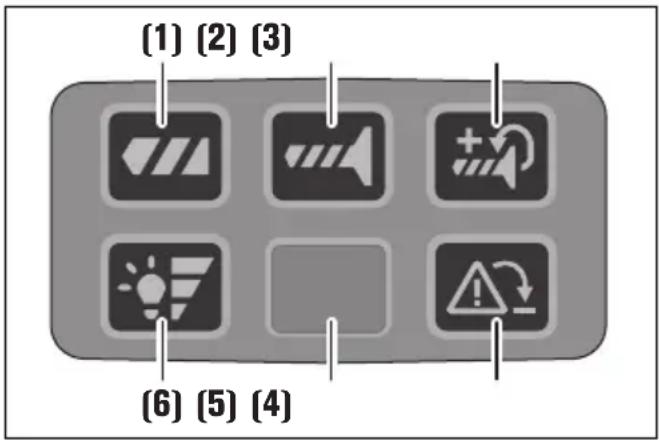

Bedieningseenheid

De toetsen (1), (2) en (3) dienen voor de instelling van de arbeidsmodus resp. de keuze van het draaimoment-gedrag.

De gekozen toets is groen verlicht. Bij bediening van een toets klinkt een geluidssignal. Door het indrukken van de toets (2) langer dan 3 seconden worden het geluidssignal in- ofuitgeschakeld.

(1) Boren

De draaimomentuitschakeling is gedeactiveerd.

(2) Schroeven

De draaimomentuitschakeling is geactiveerd.

Na het bereiken van het ingestelde draaimoment worden de motor uitgeschakeld.

(3) Schroeven met nazetten

De draaimomentuitschakeling met nazetten is geactiveerd.

Na het bereiken van het ingestelde draaimoment draait de motor met gereduceerde snugheid verdier.

(4) Terugslagbewaking

De toets dient voor het eenmalig uitschakelen van de terugslagbewaking.

Bij de volgende start van het product is de terugslagbewaking weeer actief.

• Toets groen verlicht: Terugslagbewaking actief (basisinstelling)

• Toets rood verlicht: Terugslagbewaking uitgeschakeld of defect.

Als de terugslagbewaking defect is, blijft de toets aanhoudend rood verlicht en is de toets zonder functie. Het elektrische gereedschap kan zonder deze functie verdier worden gebruikt. Laat het elektrische gereedschap alleen repareren door gekwalificerd, vakkundig personeel en alleen met originele verrangingsonderdelen.

• Toets knippert rood (5 seconden): Inzetgereed-schap blokkeert

(5) Werkplekverlichting

(6) Lichtsterkte werkplekverlichting

De toets dient voor het instellen van het Lichtsterkte van de werkplekverlichting.
Instelling 0-1-2-3-0

Omgang met de accu.

Laad de batterij alleen op in het temperatuurbereik 0^ ... +35^ (32 ^ F ... 95 ^ F ). De accutemperatuur要去 zich aan het begin van het laadproces binnen het temperatuurbereik van de accu bevinden.

Oplaadindicatie op de accu (zie pagina 15).

De oplaadtoestand kan worden worden aangegeven door de groene leds van de oplaadindicatie op de accu. Druk op de knop voor de oplaadindicatie om de oplaadtoestand aan te gezven.

Indien er geen led brandt na het indrukken van de knop, is de accu defect en moet deze worden verran-gen.

Valbeveiling

Voor werkzaamheden op hoogte kan een geschikte valbeveiliging voor het product op het waarvoor voorziene bevestigingspunt worden aangebracht.

Werkzamheden op hoogte mogen alleen worden uitgevoerd door daartoe opgeleid personeel met kennis van gereedschapsveiligheid en gebruik van gereedschappen op hoogte.

WAARSCHUWING

Gebruik alleen valbeveiligingen die voldoen aan de vol

gende criteria. Anders kan ernstig of dodelijk letsel het gevolg zich.

• Gebruik allen valbeveiligingen die voldoen aan de geldende eisen volgens ANSI/ISEA 121 en met een maximale gestrekte riemlengte van 1,2m

• Let erop dat het totale gewicht van het elektrische gereedschap inclusief gemonteerd toebehoren de maximaal toegestane last van de valbeveiliging Niet te boven gaat.

Neem de bij de valbeveiliging gevoegde veiligheidsvoorschriften en aanwijzingen in acht.

Controleer de valbeveiliging voor elk gebruik op beschadigingen, zoals ingesneden, insgescheurd of rafe-lend weefselen beschadigde naden. Beschadigde valbeveiligingen mogen Niet worden gebruikt en要去en onmiddelijk worden verrangen.

Controleer het bevestigingspunt op het elektrische gereedschap voor elk gebruik op stevig vastzitten en beschadigingen zoals scheuren en scherpe randen.

Losse of beschadigde bevestigingspunten mogen nicht worden gebruikt voor het bevestigen van valbeveiligingen.

Gebruik de valbeveiliging Niet voor de eigen beveiliging en bevestig deze Niet aan uzelf.

Probeer nooit een vallend elektrisch gereedschap op te vangen.

Gebruik de valbeveiliging Niet in de buurt van bewegende delen. De valbeveiliging kan.daarin vastgrijpen engroteGeVarenveroorzaken.

Controleer voor de toepassing van de valbeveiliging het goed vastzitten van losmaakbare delen van het elektrische gereedschap.

Verzekert u zich ervan dat de toepassing van een valbeveiliging het gebruik van het elektrische gereedschap en+zijn beveiligingsvoorzieningen Niet nadelig beinvloedt.

Verbind de valbeveiliging alleen op de hier weergegeven wijze aan het waarvoortoorziene bevestigingspunt van het elektrische gereedschap (zie pagina 16).

Vervoer.

Op de lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's hunnen door de gebruiker zichere verdere beperkingen over de weg worden getransporteerd.

Bij verzending door derden (bijv. luchtvervoer of expeditiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markings in acht worden genomen. In deze geallen要去 bij de Voorbereiding van het verzendstuk een deskundige voor gevaarlijke stoffen worden geraadpleegd.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Onderhoud en service.

Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het producterechtkommen. Blaas het inwen

dige van het product via de ventilatieopengen met droge en olievrije persluchtuit.

Producten die met asbest in aanraking zich gekomen, mogen nicht voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

Neem voor een reparatie van producten en toebehoren van FEIN contact op met FEIN via www.fein.com.

Vervang stickers en waarschuwingen op het product als deze verouderd of versleten zich.

Gebruik alleen originele verwangingsonderdelen van FEIN. De actuele onderdelenlijst voor het product vindt u op www.fein.com.

De volgende delen kunt u indien nodig zichvervangen: inzetgereedschappen, accu

Wettelijk garantie en fabrieksgarantie.

De wettelijkarie garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij het product slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zich voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zich geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-tekenং geldigheid.

Buitenbedrijfstelling.

1. Verbreek de verbinding van het product met het stroomnet of verwijder de accu.
2. Demonteer op het product gemonteerde inzetgereedschappen en toebehoren.

Milieubescherming en afvoer van afval.

Gooi accu's Niet bij het huisvuil!

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Accu's alleen in lege toestand maar een waarvoor aangewezen verwerkingsplaats brengen.

Accu's die nicht helemaal leeg zich, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plankband worden geisoleerd.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2006/66/EG要去en defecte of versleten accu's apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Toebehoren.

Gebruik alleen origineel toebehoren van FEIN dat voor het product bestemd is. Toegestaan toebehoren voor het product vindt u op www.fein.com.

Protectie impotrivacaderii

Atpan 2tpanad k schalaln nne 7e 14 g aee 2e 10
muaa kpaalunk 1 kavuln ehsa kkrke h 2e 2r
otpam d k o Jaozim -Mukk k tarek sre sachaiatil kkiyaa jia
sakkta, Aar 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e 2e

Beeetriay k oke kewal ou n chaijare k sahayatna s che jae, jinak a mueaag FEIN yea kinsi AMPShare paarntanr ke dura i dty gay h kssi vishiae prkakar ki beet rki ke liniyat chaijare ko yadit ksi Atny prkakar ki beetri ke saay iusrtomal kiyaa Jiata h, tto Aag Igngnok ka kxtarai

DcIeJIeVArKe SsMgay BaeTRei Aarishik Kepy Se ChagJr HoelTe HoiE]
BaeTRei Ka SsPupn PrudShoN PrAaH KcRerLe Ke LioE, PpRyMa
UpaoyogKa PahelLe BaeTRei Ka Ochajr Se ChagJr KcRr

Befotriy kfo bctcki pohuy sre du r

贝 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 尼 N 1

yadit tcvchay a eotri ke pddath k saphk me Aatni h, toe iusre tuutet pwha pahni s e thu1e| yadit beotri ka taralp dappd aak oep jaltata h, teo aek k o saap paanl seh uolr aor biinata der kirg vichikcrtshokoy 0upchhar prap t kare!

yadide baeetri k a tarel padda 3 Aasapamk k co k 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Beeetri khi shaot -sakittingn gn hohne 12i EmsrtoeMaI n hi kki gai b eetri kco pepar vklap, sikukkco, cahivayo, kai, kkr Aor hatau kci Ayny oot-ooi te yoi jao se du r kj Jai beetri ke konekshan zidutau kki biigjag kcr saoknti
Ei beeetri ke konekshan zidutau kke mghy aot 5akot hao ne sae jalanaoy aagl laggonne ka khatar uotpknn hoh
Sakknta

Koal Aghvag Aokuadov Jemsu Nukkolni vakstua o se Aghvag
Bahre bal n lnganse boetare khatitigusht Hsakkln H
Ussakn a ujoh s Eek Aotarik hao t saokt cPnno h
Saknta H Aor bevtir joln Sakkti He, Ora dod saoklne H,
Pct T saknti he yaa Aovarrehot knr saoknti H

Kekshi 5 kshlntgkrt 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 4

gamai, , 59s e gataar kki sioi kirrao, Aag,
gadugai, paoi Oer nmi sse ootk ki kurkka
e
e

贝 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 — 50℃ Tuk Ppariveshi TApMaaN me h Kare| gammayok
Tdnnme bertaro kgo gaoi me nahia chai 0 ^ C se kma
TalapMaaN paur vihishud icvadugts paur nihbkr karretu d
PraDshon m Kmni TdAghn kmo jinl sakknti H

0^ 35 ^ 已 k 54 ^ 35 ^ 已 k ^ 35 ^ 已 k

Dicvchayajr hohuykai bevtarri sse saovahayalniipavyekpoyh Aaei
Befetirayai eak kntare kaf saotn Hohotl i, Knyaikc ve ek
Aeitayikc ucluy shaot Ssokk Tcrt 0ctpukn Kkr Saektti
Haah tke jzab laiayyam M Aayynb 0eotariyaa Rkp
Rymp se dicvchayaj r thyatm me Aia Jalti, teb bhi y Puroi
Tarreh Dicvchayaj nhei Hohtoi

Bebetar kto narel Padaay, Joes (namoknil) paanoi yaa pey Padaay mne nehi uabay | tnerel Padaay k saaoy smpakk Aahane sre beetar ktonigknt hoh saeknti h i dssakki vajuh me beteer me gama , duha Ahyvda Aagaa utpctnno h o saeknti te yaa vihikcoot hoh saeknta f e I rasa haoene parr beetar ka Dtshtomal Kcraonna bndd knr d Aor FEIN dharra Aaiyukut Lgahck sereva keed se saepok korel

Kahatilgkrut 8eetri kaka 2krtomal nohi kare1 8eetri
Dhurra gghy Aha, gama, rga uuduyn yaa vikukht hohne jessa
kaide Aasamamalny cyyadahar pradadshit karnen parr dusakaka
doktmanl turok raoek diya jana chahie| eesre me
doktmanl jaro raxnse sre betsrme gma ahr ah
otpknn he saknta he, Aagat lga sakskti yea viksfcoot
ho saknta h

贝 莉 而 而 而 而 而 而 而 而 而 而 而 而 而 而 而 )

Beeetri k o pahelni b a r Usskki Mulg Pekzig G s t l nikal, Jab Usskai dKtLeMaI kkya Jaanl h

Pavayar duval kana sivayav adad hohane parr hi iisasaree

Pahavr Tulk ke kupur kokie kama kvrnse Puhel kotu kpo Pauvar Tulk se Nikakal d | Pauvar Tulk Ke Alnjlan me chalu Hohane parr cheot lrganne ka khatar

Beyetri k o nnni Aar panni sre bchakr Rk 8eetri Aar pavrtur Tefk g aTe knonekshn bivdAoi ki sahaoie Ekk muk 3oar

Pahavarkul kag Parnivahun kkratne saMahy Aar Rndaarga kkratne

FEIN Ahrayya AMPShare paatotnare ke charzur ke saath milalne vaalse sachalaln ne nide sha me dio gai Suhkha Jalanakarri ka pallan kare

Kapuyan 3oR 2008

22n d 157a- 157e 157 a 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 157 15

Ninidide kivgagkcpn Aorr shoar 0tssjnnm
paavar 2eLk muzy Aunnpayogaoa K e LlE
Haalalake, jzab paavar 2eLk co Ayny Aunnpayogaoa K e LlE
Ayny prakar 2e npkehazan 2eLk Ks aah y Aupayos
Rzurkharzay Ks aohy 2eLk Tto kcpn K
Kcukl maun Aorr shoar 0tssjnn Jn K Maun 2eLk H o Sokknt
1 Iys sztayit me saupu Kaay Aovaiy Ke ddoaran Kaepn
3 Aorr shoar ka rrt Uollezknny Ouy Rkpse Bd 4 Sokknt
Kcpn Anr shoar ke rstkar Ke sotok Mucvayokn K
Uzss Auvayip Paur bhi Eoyan Diyya Jauan Chaihig Jizss Daorran
Uspakkrang Bdt h Aoybua Ycb tto RaH h Kciktu vAratv
me iuskka ka oieprnyogn Nndi Ho rha H
Smpu Kaoy Aovayih Ke ddoaran Kcpn Aorr shoar Ka rztar
Oluonniy Rkp se 8ct Sokknt

Kapunn Aor sharur se hohon vallae prnabavos aepareetkr kco bchanae ke lirg Aotitirek mruhakalmck kcdum 0a, uddahrargk e klin: pahvadur tul Aor r eepelkezhanl 1k kra rgharay, hahoy ko gamr rghan, kaey kni Prakekyara sngagatetl karnanai

KzurTnRanak Kuradke SsAch Chal-

贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 贝 1

Prayakum

UcPdA 10000000000000000000000000000000000000000000000000000000000000

garaot 3e Jjmmvayarri.

JiJus 50000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Ahnukuphta kai k
