BEDIENUNGSANLEITUNG ASCM 18 QM Fein

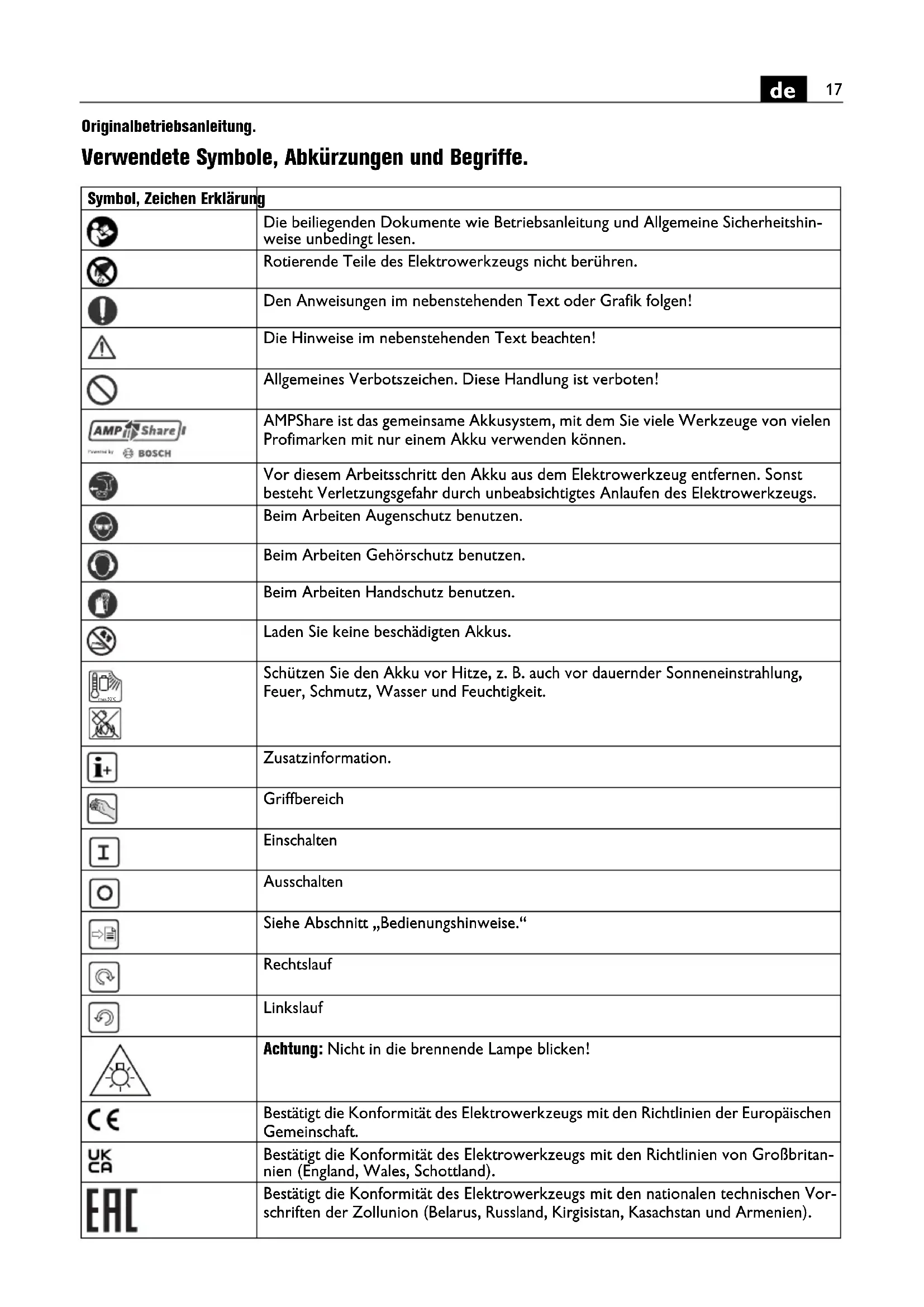

Originalbetriebsanleitung.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshin-weise unbedingtlesen.
	Rotierende Teile des Elektrowerkzeugs nicht berühren.
	Den Anweisungen im besoinstehen Text oder Grafik folgen!
	Die Hinweise im besoinstehen Text beachten!
	Allgemeines Verbotszeichen. Diese Handlung ist verboten!
AMP Share1 Covenants by Bosch	AMPShare ist das gemeinsame Akkusystem, mit dem Sie weitere Werkzeuge von denen Profimarken mit nur einem Akku verwenden können.
	Vor thisem Arbeitsschnitt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Laden Sie keine beschädigten Akkus.
	Schätzen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit.
	Zusatzinformation.
	Griffbereich
I	Einschalten
	Ausschalten
	Siehe Abschnitt „Bedienungshinweise."
	Rechtslauf
	Linkslauf
	Achtung: Nicht in die brennende Lampe blicken!
€	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
UK CR	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
EAC	Bestätigt die Konformität des Elektrowerkzeugs mit den nationalen technischen Vorschriften der Zollunion (Belarus, Russland, Kirgisistan, Kasachstan und Armenien).
Symbol, Zeichen	Erklärung
C US	Dieses Symbol bestägt die Zertifizierung desses Produkts in USA und Kanada.
A WARNING	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
Li-Ion	Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
	Kennzeichnet recyclebare Verpackungen und Produkte, die getrennt voneinander gesammelt und entsorgt werden müssen.
	Akkutyp
	Ladegerättyp
1. / 2. 3. / 4.	1. Gang/2. Gang/3. Gang/4. Gang
Fe	Bohrdurchmesser Stahl
	Bohrdurchmesser Holz
	Bohrdurchmesser Stein
	Bohrfutterspannbereich
	Schraubendurchmesser
	Gewicht entsprechend EPTA-Procedure 01
	Kleine Drehzahl
	Große Drehzahl
	Drehmoment verkleinen
	Drehmoment vergrößern
* Das Drehmoment ist abhängig vom verwendenten Akku. Die angegebenen Werte gelten für den Akku ProCORE 18V 8 Ah.
(**) Kann Ziffern oder Buchstaben enthalten
(Ax - Zx) Kennzeichnung für interne Zwecke

Zeichen Einheit international Erklärung
UV elektrische Gleichspannung
fHz Freqenz
n0	/min, min-1, rpm, r/min Leerlaufdrehzahl (bei voll geladenem Akku)
nS	/min, min-1	Schlagzahl
M...	Nm Drehmoment (maximal/hart/weich)*
TCHARGE	°C Zulässige Umgebungstemperatur beim Laden
Ø mm Durchmesser eines runden Teils
LpA	dB	Schalldruckpegel
LwA	dB	Schalleistungspegel
LpCpeak	dB	Spitzenschalldruckpegel
K...		Unsicherheit
a	m/s2	Schwingungsemissionswert nach EN 62841(Vektorsumme dreier Richtungen)
ah,D	m/s2	mittlerer Schwingungswert für Bohren in Metall
ah,ID	m/s2	mittlerer Schwingungswert für Schlagbohren in Beton
ah	m/s2	arithmetischer Mittelwert der Schwingungsgesamtwerte
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitsystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

Verwenden Sie diesen Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“

(Schriftenummer 341 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlagigen nationalen Arbeitssschutzbestimmungen.

Bestimmung des Elektrowerkzeugs.

Der handgebung, akkubetriebene Bohrschauber ist bestimmt zum Ein- und Ausdrehen von Schrauben und Muttern und zum Bohren und Schrauben in Metall, Holz, Kunststoff und zum Schlagbohren in Stein (ASCM18-4 QMP AS (^**) ) mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehor ohne Wasserzufahr in wettergeschützer Umgebung.

In störbehafteter Umgebung ist eine Verminderung der Betriebsqualität möglich, wie zeitlich begrenzter Ausfall, zeitlich begrenzte Minderung der Funktion oder des bestimmungsgemäßen Betriebsverhaltens, für deren Behebung ein Eingriff der Bedienperson erforderlich ist.

Sicherheitshinweise für Bohrmschinen.

Sicherheitseinweise fur alleArbeiten.

Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Benutzen Sie den Zusatzgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise bei Verwendung langer Bohrer.

Arbeiten Sie auf keinen Fall mit einer hohenen Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei hohenen Drehzahlen kann sich der Bohrer weniger verbieten, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei hohenen Drehzahlen kann sich der Bohrer weniger verbieten, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

Üben Sie keinen übermögen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

Spezielle Sicherheitshinweise.

Verwenden Sie kein beschädigtes Elektrowerkzeug. Kontrollieren Sie vor jeder Verwendung des Elektrowerkzeugs das Gehäuse und sonstige Komponenten auf Beschädigungen wie Risse oder Brüche.

Verwenden Sie nur zugelassene Akkus. Bei Verwendung von nicht kompatiblen Akkus lauft die Maschine nicht an.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschieden Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehen Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Sperren Sie bei Arbeiten in der Höhe die Fläche unter dem Arbeitsbereich ab und sichern Sie das Elektrowerkzeug und das Werkstück stets gegen Herunterfallen.

Verwenden Sie das Elektrowerkzeug nur auf einer stabilen Arbeitsfläche und sorgen Sie für einen sicheren Stand.

Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist{sicherer gehalten als in Ihrer Hand.

Halten Sie das Elektrowerkzeug gut fest. Es konnen kurzzeitig hohe Reaktionsmomente aufreten.

Bearbeiten Sie kein magnesiumhaltiges Material. Es besteht Brandgebung.

Bearbeiten Sie kein CFK (Kohlenstofffaserverstärkter Kunststoff) und kein asbesthaltiges Material. Diese gelten als krebserrend.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieden. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder frei gegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Reinigen Sie regelmäßige die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen.

Das Motorgeblasezieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaube elektrische Gefährdungen verursachen.

Schauen Sie niemals aus kleinen Entfernungen in das Licht der Lampe des Elektrowerkzeugs. Richten Sie das Lampenlicht niemals auf die Augen von anderen Personen, die sich in der Höhe befinden. Die Strahlung, welche vom Leuchtmittel erzeugt wird, kann für das Auge schädlich sein.

Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder heiße Einsatzwerkzeuge.

Verwendung und Behandlung des Akkus (Akkublocks).

These Sicherheitschinweise gelten nur für 18V-FEIN-Li-Ionen-AMPShare-Akkus.

Verwenden Sie den Akku nur in Produkten der AMP-Share-Partner. AMPShare gekennzeichene 18V-Akkus sind vollständig kompatibel mit folgenden Produkten:

• alle Produkte des FEIN-18V-AMPShare-Systems
• alle 18V-Produkte von AMPShare-Partnern.

Beim Arbeitsen mit und Laden von falschen, beschädigten, reparierten oder aufgerebeiteten Akkus, Nachahmungen und Fremdfabrikaten besteht Brandgefahr und/oder Explosionsgefahr.

Beachten Sie die Akkuempfehlungen in der Betriebsanleitung Ihres Produktes. Nur so können der Akku und das Produkt gefahrlos betriben werden, und die Akkus werden vor gefährlicher Überlastung geschützt.

Laden Sie die Akkus nur mit Ladegeräten auf, die von FEIN oder einem der AMPShare-Partner empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Bewahren Sie Akkus außerhalb der Reichweite von Kindern auf.

Akkus durfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stößen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe konnen die Atemwege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Falls die Haut mit der Akkuflüssigkeit in Berührung kommt, sofort mit reichlich Wasser abspüssen. Falls die Akkuflüssigkeit ins Auge gelangt, waschen Sie die Augen mit sauberem Wasser aus und begeben sich unverzüglich in arztliche Behandlung!

Falls die Akkuflüssigkeit angrenzende Gegenstände benetzt hat, überprüfen Sie die betroffenen Teile. Vermeiden Sie Hautkontakt durch Tragen von Schutzhand-schufen. Reinigen Sie die Teile mit einem trockenen Haushaltspapier oder tauschen Sie die Teile gegeben falls aus. Austretende Dämpfe konnen die Atemwege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Schlieben Sie den Akku nicht kurz. Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.

Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions-und Kurzschlussgefahr.

Betreiben und lagern Sie den Akku nur bei einer Umgebungstemperatur zwischen -20^ und +50^ . Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen. Bei Temperaturen < 0^ kann es gerätespezifisch zu Leistungseinschänkung kommt.

Laden Sie den Akku nur bei Umgebungstemperaturen zwischen 0^ und +35^ . Laden Sie den Akku mit USB-Anschluss nur über diesen bei Umgebungstemperaturen zwischen +10^ und +35^ . Laden außerhalb des Temperaturbereiches kann den Akku beschädigen oder die Brandgefahr erhöhen.

Behandeln Sie entladene Akkus vorsichtig. Akkus stellen eine Gefahrenquelle dar, da sie einen sehr hohen Kurzschlussstrom verursachen konnen. Selfst wenn sich Li-lonen-Akkus scheinbar in entladenem Zustand befinden, entladen sich diese nie vollständig.

Tauben Sie den Akku nicht in Flüssigkeiten, wie (Salz-) Wasser oder Getränke. Kontakt mit Flüssigkeiten kann den Akku beschädigen. Dies kann zu Hitzeentwicklung, Rauchentwicklung, Entzündung oder Explosion des Akku führen. Verwenden Sie den Akku nicht weiter und wenden Sie sich an einen von FEIN autorisierten Kundendienst.

Verwenden Sie keinen beschädigten Akku. Die Nutzung eines Akkus muss sofort gestopt werden, sobald dieser anormale Eigenschaften aufweist, wie beispiele-weise Geruchsentwicklung, Hitze, Verfürbung oder Verformung. Bei fortgesetztem Betrieb kann der Akku Hitze und Rauch entwickeln, sich entzüden oder explodieren.

Den Akku nicht öffnen, zerdrücken, überhitzen oder vermbrennen. Bei Missachtung besteht Verbrennungs- und Brandgefahr. Folgen Sie den Anweisungen des Herstellers.

Löschen Sie brennende Li-lonen-Akkus mit Wasser, Sand oder Feuerlöschdecke.

Vermeiden Sie physische Schläge/Einwirkungen. Schläge und Eindringen von Gegenständen können die Akkus beschädigen. Dies kann zu Leckagen, Hitzeentwicklung, Rauchentwicklung, Entzündung oder Explosion des Akku führen.

Laden Sie den Akku niemals unbeaufsichtigt über.
Nacht. Bei Missachtung besteht unter Umständen
Brand- und Explosionsgefahr.

Entnahmen Sie den Akku erst dann aus seiner Originalverpackung, wenn dieser verwendet werden soll.

Nehmen Sie den Akku nur bei ausgeschalteten Elektrowerkzeug ab.

Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Lauf das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr.

Halten Sie den Akku vor Feuchtigkeit und Wasser geschützt. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem trockenen und sauberen Tuch.

Entnahmen Sie bei Transport und Aufbewährung des Elektrowerkzeugs den Akku.

Befolgen Sie die Sicherheitshinweise in den Betriebsanleitungen der Ladegeräte von FEIN oder der AMPShare-Partner.

Schwingungs- und Gerauschemissionswerte

Die in diesen Anweisungen angegebenen Schwingungs- und Gerauschemisswerte sind entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschbelastung.

Die angegebenen Schwingungs- und Gerauschemissionswerte representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug fur andere

Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können die Schwingungsgesamtwerte und die Gerauschemissonswerte abweichen. Dies kann die Schwingungs- und Gerauschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Gerauschbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerä abgeschelt ist oder bzw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Gerauschbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen und Gerauschen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Umgang mit gefährdenden Stauben

Bei Werkstoff abtragenden Arbeitsvorgängen mit thisem Produkt entstehen Stäube, die gefährlich sein konnen.

Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen, Atemwegserkrankungen, Krebs oder Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hangt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte

Absaugung sowie persönliche Schutzausrüstungen. Sorgen Sie für eine gute Belüfung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigem Material nur den Fachleuten.

Holzstaub und Leichtmetallstaub, heißt Mischungen aus Schleifstaub und chemischen Stoffen können sich unter umgrenstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Produkts und des Schleifguts. Leeren Sie den Staubbehälterrechtzeitig. Beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in Ihrem Land gultigen Vorschriften für die zu bearbeitenden Materialien.

Inbetriebnahme.

Vor jedem Gebrauch des Produkts folgende Schritte durchführren:

• Prufen Sie den ordnungsgemänen Zustand und die Funktionstüchtigkeit des Produkts.

• Prufen Sie das Einsatzwerkzeug auf festen Sitz.

Bedienung.

Betätigten Sie den Drehrrichtungsumschalter und den Gangwahlschalter nur bei Stillstand des Motors.

Schieben Sie den Gangwahlschalter immer bis zum Anschlag. Das Elektrowerkzeug kann sonst beschädigt werden.

Eine Überlastung des Elektrowerkzeugs wird durch Blinken der Arbeitsbereichleuche für 5 Sekunden angezeigt.

Bei Überlastung schaltet das Elektrowerkzeug ab. Bringen Sie den Drehrrichtungsumschalter in Mittelstellung, um eine unbeabsichtigte Inbetriebnahme, z. B. beim Transport, zu vermeiden.

Elektronische Drehmomentabschaltung (siehe Seiten 10-11).

Stellen Sie das Drehmoment nur bei Stillstand des Motors ein.

Die Drehmomentabschaltung ist abhängig vom gewählten Drehmomentverhalten (siehe Bedieneinheit).

Der Motor schaltet bei Erreichen des eingestellen Drehmoments ab und es ertont ein Signatton (wenn aktiviert). Nach erfolgter Abschaltung setzen Sie den Ein-/Ausschalter los und drücken him für eine weitere Verschraubung erneut.

Sie konnen den Signalton ein- und ausschalten.

Beim Arbeiten im Modus Bohren, Holgt keine elektronische Drehmomentabschaltung.

Drücken Sie das Elektrowerkzeug ausreichend stark gegen die Schraube, um gute Arbeitsergebnisse zu erhalten.

In den unteren Drehmomentstufen ist die maximale Drehzahl reduziert.

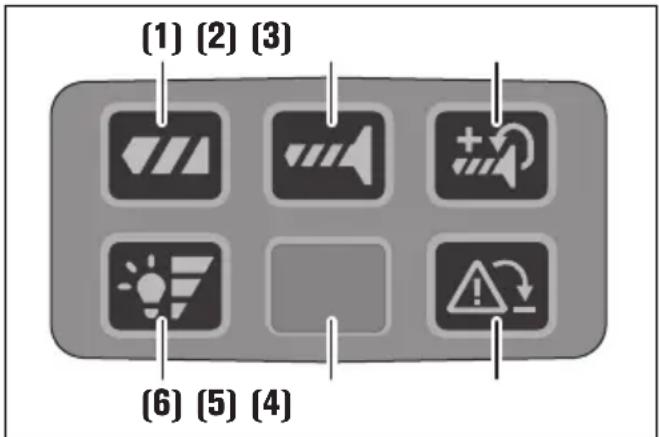

Bedieneinheit

Die Tasten (1), (2) und (3) dienen zur Einstellung des Arbeitsmodus bzw. zur Auswahl des Drehmomentverhaltens.

Die gewählte Taste leuchtet grün. Bei Betätigung einer Taste ertönt ein Signatton. Durch Drücken der Taste (2) länger als 3 Sekunden wird der Signatton ein-oder ausgeschaltet.

(1) Bohren

Die Drehmomentabschaltung ist deaktiviert.

[2] Schrauben

Die Drehmomentabschaltung ist aktiviert.

Nach Erreichen des eingestellten Drehmomens schal-tet der Motor ab.

(3) Schrauben mit Nachsetzen

Die Drehmomentabschaltung mit Nachsetzen ist aktiviert.

Nach Erreichen des eingestellen Drehmomensts dreht der Motor mit reduzierter Geschwindigkeit weiter.

(4) Rückschlagüberwachung

Die Taste dient zum einmaligen Ausschalten der Rückschlagüberwachung.

Beim nachsten Anlauf des Produkts ist die Rückschlag-überwachung wieder aktiv.

Taste leuchtet grün: Rückschlagüberwachung aktiv (Grundeinstellung)

Taste leuchtet rot: Rückschlagüberwachung ausgeschaltet oder defekt. Ist die Rückschlagüberwachung defekt, leuchtet die Taste dauerhaft rot und die Taste ist Funktionlos. Das Elektrowerkzeug kann ohne diese Funktion weiter betrieben werden. Lassen Sie das Elektrowerkzeug umgehend von qualifiziertem Fachpersonal und nur mit originalen Ersatzteilen reparieren.

Taste blinkt rot (5 Sekunden): Einsatzwerkzeug blockiert

(5) Arbeitsbereichleuchte

(6) Helligkeitseinstellung Arbeitsbereichleuchte

Die Taste dient zum Einstellen der Helligeitsstufe der Arbeitsbereichleuche.

Abstufung 0-1-2-3-0

Umgang mit dem Akku.

Laden Sie den Akku nur im Temperaturbereich von 0^ ... +35^ (32^ ... 95^) . Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Ladetemperaturbereich sein.

Ladezustandsanzeige am Akku (siehe Seite 15).

Der Ladezustand kann durch die grünen LEDs der Ladezustandsanzeige am Akku angezeigt werden. Drucken Sie die Taste für die Ladezustandsanzeige oder

um den Ladezustand anzuzeigen.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.

Absturzsicherung

Für Arbeiten in der Höhe kann eine geeignete Abstruz-sicherung für das Produkt am dafür vorgesehenen Befestigungspunkt angebracht werden.

Arbeiten in der Höhe)dürfen nur durch geschultes Personal mit Kenntnissen zu Werkzeugsicherheit und Verwendung von Werkzeugen in der Höhe durchgefuhrt werden.

WARNING

Verwenden Sie nur Absturzsicherungen welche die nachstehenden

Kriterien erfolllen. Andernfalls kann es zu schweren oder tödlichen Verletzungen kommt.

• Verwenden Sie nur Absturzsicherungen welche die aktuell gültige Anforderung nach ANSI/ISEA 121 erfüllen und eine gestreckte Gurtlänge von maximal 1,2 m nicht überschreiben.
• Beachten Sie, dass das Gesamtgewicht des Elektrowerkzeugs inklusive montiertem Zubehör nicht die zulässige Maximallast der Absturzsicherung überschreitet.

Beachten Sie die Sicherheitshinweise und Anweisungen die der Absturzsicherung beiliegen.

Prufen Sie die Absturzsicherung vor jedem Gebrauch auf Beschädigungen wie angeschnitenes, angerissen oder ausgefranstes Gewebe und beschädigte Nahtstellen. Beschädigte Absturzsicherungen dürfen nicht verwendet werden und sind sofort zu ersetzen.

Prufen Sie den Befestigungspunkt am Elektrowerkzeug vor jedem Gebrauch auf festen Sitz und Beschädigungen wie Risse und scharfe Kanten. Lose oder beschädigte Befestigungspunkte * dürfen nicht zur Befestigung von Absturzsicherungen verwendet werden .

Verwenden Sie die Absturzsicherung nicht zur Eigensicherung und befestigen Sie diese nicht an sich selbst.

Versuchen Sie nicht ein abstürzendes Elektrowerkzeug aufzufangen.

Verwenden Sie die Absturzsicherung nicht in der Höhe von sich bewegenden Teilen. Die Absturzsicherung konnte sich darin verfangen und große Gefahren verursachen.

Prufen Sie vor dem Einsatz der Absturzsicherung den festen Sitz lösbarer Teile am Elektrowerkzeug.

Vergewissern Sie sich, dass die Benutzung einer Abstrurzsicherung die Nutzung des Elektrowerkzeugs und dessen Schutzeinrichtungen nicht beeinträchtigt.

Verbinden Sie die Absturzsicherung nur in der hier dargestellen Weise am damit vorgesehenen Befestigungspunkt des Elektrowerkzeugs (siehe Seite 16).

Transport.

Die Li-lonen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z. B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.

Wartung und Service.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfähiger Staub im Inneren des Produkts absetzen. Bla

sen Sie*hufig den Innenraum des Produkts durch die Luftungsöffnungen mit trockener und ölfreier Druckluft aus.

Produkte, die mit Asbest in Berührung gekommen sind, * dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle.

Wenden Sie sich bei reparaturbedürftigen Produkten und Zubehör von FEIN an den Service von FEIN unter www.fein.com.

Erneumann Sie Aufkleber und Warnhinweise am Produkt bei Alterung und Verschleib.

Verwenden Sie nur originale Ersatzteile von FEIN. Die aktuelle Ersatzteilliste für das Produkt finden Sie unter www.fein.com.

Folgende Teile können Sie bei Bedarf selbst austauschen:

Einsatzwerkzeuge, Akku

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin-gens. Darüber hinaus leistet FEIN Garantie entspre-chend der FEIN-Hersteller-Garantieyerklarung.

Im Lieferumfang des Produkts kann auch nur ein Teil des in dieser Betriebsanleitung beschrieben oder abgebildeten Zubehörs enthalten sein.

Konformitätserklung.

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

AuBerbetriebnahme.

1. Trennen Sie das Produkt vom Netz oder entfernen Sie den Akku.
2. Demontieren Sie am Produkt montierte Einsatzwerkzeuge und Zubehör.

Umweltschutz, Entsorgung.

Werfen Sie Akkus nicht in den Hausmüll!

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehr einer umweltgerechten Wiederverwertung zuführn.

Akkus nur im entladenen Zustand einer geordneten Entsorgung zufahren.

Bei nicht vollständig entladen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestreifen isolieren.

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus getrennt gesamt melt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Nur für Deutschland:

Elektrogesetz.

Information für Endverbraucher zum Elektro- und Elektronikgerätegesetz (ElektroG). Hier sind die wichtigen Informationen zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Für die Entsorgung von Altgeräten gibt es Sammel- und Rückgabesysteme. Altgeräte gehören nicht in den Hausmüll!

2. Batterien, Akkus und Lampen

Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden konnen, müssen im Regelfall durch den Besitzer vor der Entsorgung vom Altgerät getrennt werden. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungssträgers zugeführrt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten konnen diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400m^2 für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Handler, welche Elektro- und Elektronikgeräte via Fernkommunikationsmitteln vertreiben sind ebenfalls zur Rücknahme verpflichtet, sofern die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Bei Rücknahmepflichtigen Vertreibern besteht die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes dann, wenn ein neuen gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG ("Wärmeüberträger", „Bildschirmgräte" oder „Großgeräte" mit einer äußerten Abmessung >50 Zentimeter) kann bei Auslieferung eines neuen Gerätes an einen privaten Haushalt, das gleichartige Altgerät auch Dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln,)nämlich. Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt.

Außer dem bereitsht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größter als 25 Zentimeter sind, undzar beschränkt auf drei Altgeräte pro Geräteart.

4. Herstellerseitige Möglichkeiten der Rückgabe von Altgeräten

Die Fein GmbH gehört dem genehmigten Rücknahmesystem der Stiftung EAR an. Dadurch sind wir in der Lage eine flächendeckende Rücknahme von Altprodukten (gem. ElektroG) anzubieten.

Fein betiet Ihnen selbstverständlich auch die Mochlichkeit Maschinen, Batterien und Akkus von Fein direkt zurückzunehmen, wenn diese das Ende ihrer Lebensdauer erreicht haben. Sollten Sie von thisem Service Gebrauch machen wollen, konnen Sie das entsprechende Produkt an uns zurückschicken.

5. Datenschutz-Hinweis

Altgeräte können sensible personenbezogene Daten enthalten. jeder Endnutzer ist für das Löschen dieser personenbezogenen Daten auf den zu entsorgenden Altgeräten eigenervertweitlich.

6. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten abgebildete Symbol einer durchgestruchenen Mülltonne weist daraufuf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortingen Siedlungsabfall zu erfassen ist.

Zubehör.

Verwenden Sie nur originales Zubehör von FEIN, das für das Produkt bestimmt ist. Zulässiges Zubehör für das Produkt finden Sie unter www.fein.com.

Använd endast FEIN originaltillbehör som ar avsedda für Produkten.. Tillatna tillbehör für Produkten finner du under www.fein.com.

СHMBOЛ, РОЗHAЧК ПОДСЕН	БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ БИ B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B C B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F T
Символ, поначka	Поссанни ЕАС
EAC	Пд.Tерджени вдповдоста лесло即时сг代表大会 поожени на сионалх Тechник реламentов Митного сюзу (Бинорь, Рoscя, Кр检издан, Казханд i Вірменя).
US	Цей символ пд.Tердж ecртулару в СИА i Кадi.
ПОПЕРДЖЕНЯ	Ця вдаимь подомлес pro можимьсь винокеня небeзpeунoi ситуаць, як може р内的х do срйознх трав m abo smepti.
Li-lon	Знak Вторинно Легробки: поэчacma mateял，在 податни дя постор go Викорисань.
	Вдпрацьовani лесло即时сг代表大会 на сионалх Повинни здаватся okремо i утплizьатся ekологічно чіstим способom.
	Познача лесдатни дя Вторинно Легробки уразковки на вироби, якnotriбно зб ratи ta утплizьати okремо.
	Ти п akу'mл'tорно батарii
	Ти зapядно р内的ю
1. / 2. 3. / 4.	1-a nepe'daça/2-a nepe'daça/3-a nepe'daça/4-a nepe'daça
Fe	Дiametр севдінney в стani
	Дiametр севдінney в дірети
	Дiametр севдінney в камeti
	Дiametр за'tиckу севдільно патona
	Дiametршуна
	Вага вдповдіно до EPTA-Procedure 01
	Мала кількість обетгі
	Велика кількість обетгі
	Зменения обетално мочentу
	Зменения обетално мочentу
*	Оield�ы'mл'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'm'
(*)	mootе містп'tицфри'aedo пітpreci
(Ax - Zx)	Познauthеля Дая Виутішінціій

云，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，,， 云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

贝勒拉量贝哈吉里卡尼贝斯阿耶斯阿斯阿斯

王土之在国是国，

15.25 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

pIaunl J3 aJyjgSll aUuLy LgS jL1 1j 1j pK 1 j 2031 .bgauiu uo

aill piai i 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

a aal l aal baa aal yll baa aal uol nol al jy 1. (16 aai)

J

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

（20

111111111111

1

（3）

a aai 1

aee aae e ae e ae e ae e ae e ae e ae e ae e ae e ae

.

auiuuiiuiuai

a 150

joo 1

S OBC = S COD + S_ BOC

aaii iia 1

a aal gabll jaojol 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

y 111111111111111111111111111111111111111

y 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

y
