ASCM 18 QM - Kruvikeeraja Fein - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta kruvikeeraja
Bränd	Fein
Mudel	ASCM 18 QM
Toide	18 V liitium-ioon aku
Akusüsteem	AMPShare (ühilduv Bosch 18V tööriistadega)
Mootori tüüp	Harjadeta mootor (brushless)
Tühikäigu kiirus	0 – 2000 p/min (hinnanguline)
Maksimaalne pöördemoment	50 Nm (hinnanguline)
Peamised funktsioonid	Puurimine, kruvimine, kruvimine ümberreguleerimisega
Elektrooniline pöördemomendi väljalülitus	Jah, aktiveeritava helisignaaliga
Tagasilöögi jälgimine	Jah, LED-indikaatoriga (roheline/punane)
Tööala lamp	Jah, heleduse reguleerimisega (3 taset)
Pöörlemissuuna lüliti	Jah, 3 asendit (paremale, vasakule, neutraalasend)
Kiiruse regulaator	Jah, päästikuga
Aku laetuse indikaator	Jah, 3 rohelist LED-i
Ülekoormuskaitse	Jah, automaatne väljalülitus LED-i vilkumisega
Laadimistemperatuur	0 °C kuni +35 °C
Töötemperatuur	-20 °C kuni +50 °C
Kaal (vastavalt EPTA 01)	Umbes 1,5 kg (koos akuga)
Hooldus ja puhastus	Puhuge ventilatsiooniavad kuiva suruõhuga; puhastage aku kontaktid kuiva lapiga
Ohutus	Kandke silma- ja kuulmiskaitsevahendeid; kasutage käe kaitset; eemaldage aku enne mis tahes tööd
Varuosad ja remonditavus	Kasutage ainult FEIN originaalvaruosi; remont volitatud hoolduskeskuses
Garantii	Seadusjärgne garantii + FEIN tootjagarantii
Üldteave	Juhend on saadaval 30 keeles; ühilduv langemiskaitsevahendiga

Korduma kippuvad küsimused - ASCM 18 QM Fein

Millist akut kasutada Fein ASCM 18 QM kruvikeerajaga?

Kasutage ainult AMPShare süsteemi 18 V liitium-ioon akusid (ühilduvad Bosch 18V tööriistadega). Laadige seda Feini või AMPShare partneri soovitatud laadijaga.

Kuidas reguleerida kruvimispöördemomenti?

Pöörake pöördemomendi reguleerimisrõngast (asub padruni taga) soovitud asendisse. Pöördemomenti näidatakse numbritega. Puurimiseks kasutage puurimise asendit (puurisümbol). Muutke pöördemomenti ainult siis, kui mootor on seiskunud.

Mida teha, kui kruvikeeraja kasutamise ajal seiskub?

Tõenäoliselt on põhjuseks ülekoormus. Vabastage päästik ja oodake mõni sekund. Kui indikaator vilgub, on ülekoormuskaitse aktiveerunud. Käivitage uuesti õrnalt. Kui probleem püsib, kontrollige akut ja ventilatsiooniavasid.

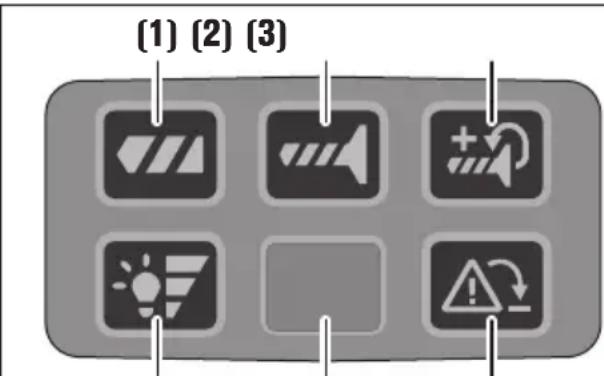

Kuidas aktiveerida või deaktiveerida pöördemomendi väljalülituse helisignaali?

Vajutage nuppu (2) rohkem kui 3 sekundit. Helisignaal aktiveeritakse või deaktiveeritakse iga pika vajutuse korral. Lühike signaal kinnitab muudatust.

LED-tuli ei sütti, mida teha?

Kontrollige, kas aku on korralikult paigaldatud ja laetud. Tuli süttib automaatselt, kui vajutate päästikule. Kui see jääb põlema, puhastage aku kontaktid kuiva lapiga. Kui probleem püsib, võtke ühendust hoolduskeskusega.

Kas ma saan kruvikeerajat kasutada betooni puurimiseks?

Mudel ASCM 18 QM on kruvikeeraja, mitte löökpuur. Betooni puurimiseks kasutage löökpuuri mudelit nagu ASCM 18-4 QMP. ASCM 18 QM puhul piirduge puidu, metalli, plasti ja pehme kiviga (ilma löögita).

Kuidas puhastada ja hooldada kruvikeerajat?

Pärast iga kasutamist puhuge kuiva suruõhuga ventilatsiooniavadesse tolmu eemaldamiseks. Puhastage korpust kergelt niiske lapiga. Ärge kasutage kemikaale. Aku kontaktid peavad olema puhtad ja kuivad.

Mida tähendab tagasilöögi jälgimise nupu punane vilkuv tuli?

Punane vilkumine (5 sekundit) näitab, et sisestustööriist on kinni kiilunud. Vabastage päästik, vabastage tööriist ja käivitage uuesti. Kui tuli jääb pidevalt punaseks, on tagasilöögi jälgimise funktsioon rikkis; laske tööriist remontida.

Kas ma saan kruvikeerajat kõrgusel kasutada?

Jah, kuid ainult sobiva langemiskaitsevahendiga, mis on kinnitatud selleks ettenähtud punkti (vt juhend lk 16). Järgige ANSI/ISEA 121 standardeid ja ärge ületage seadme maksimaalset koormust.

Kust leida varuosi Fein ASCM 18 QM jaoks?

FEIN originaalvaruosad on saadaval veebisaidil www.fein.com. Võite võtta ühendust ka Feini volitatud teeninduskeskusega. Kasutage ohutuse tagamiseks ainult originaalvaruosi.

KASUTUSJUHEND ASCM 18 QM Fein

Originaalkasutusjuhendi tõlge.

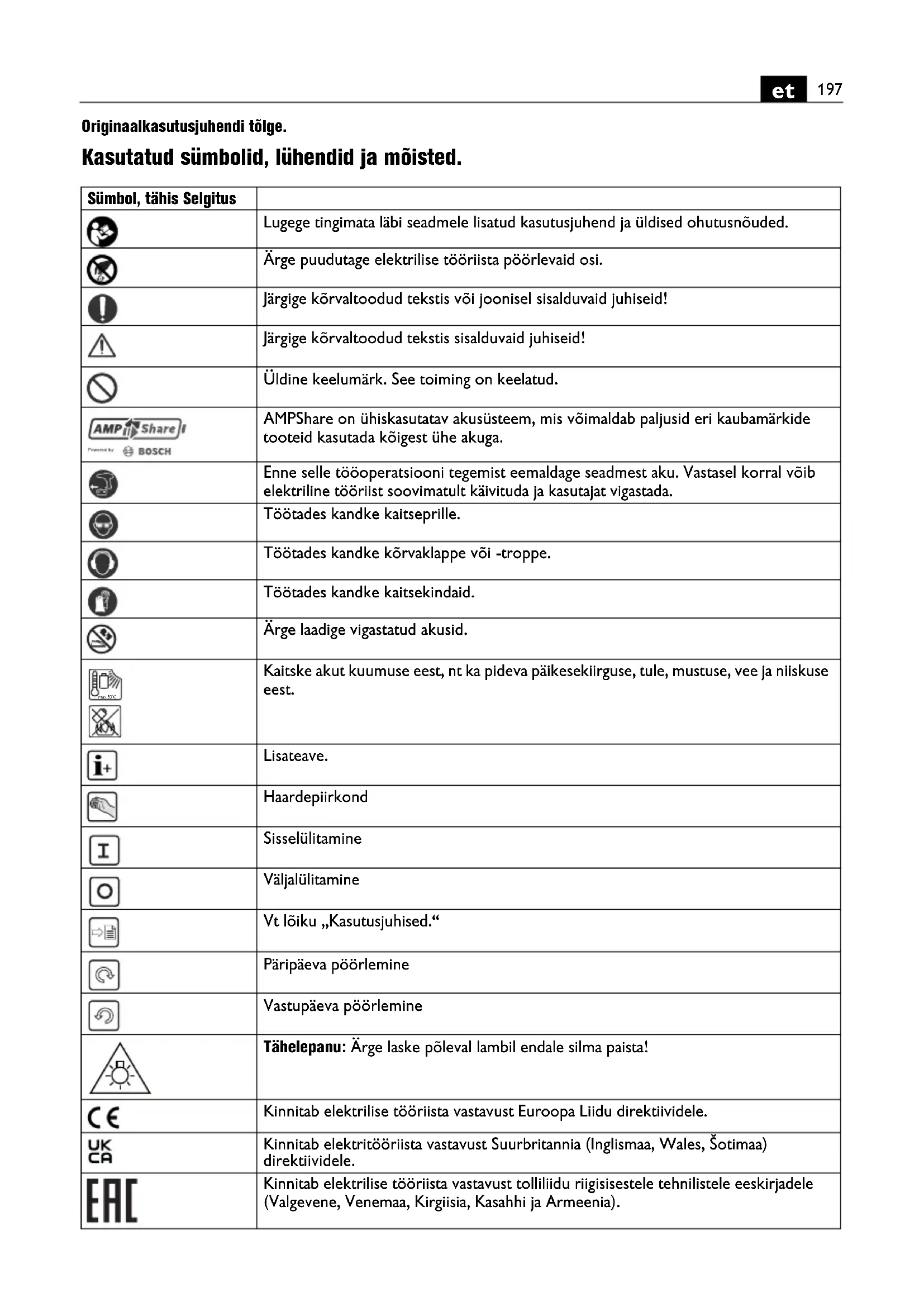

Kasutatud sumbolid, lühendid ja moisted.

Sümibol, tähis Selgitus
	Lugege tingimata LABI seadmele lisatud kasutusjuhend ja üldised ohutusnöuded.
	Ärge puudutage elektrilise tõöriista põörlevaid osi.
	Järgige kõraltooodud tekstis või joonisel sisalduvaid juhiseid!
	Järgige kõraltooodud tekstis sisalduvaid juhiseid!
	Üldine keelumärk. See toiming on keelatud.
AMP12Share1 Prued by BOSCH	AMPShare on ühiskasutatav akusüsteem, mis võimaldab paljusid eri kaubamärkide tooteid kasutada kõigest ühe akuga.
	Enne selle tõöperatsiooni tegemist eemaldage sealmest aku. Vastasel korral võib elektriline tõörlist soovimatult käivituda ja kasutajat vigastada.
	Tõottades kandke kaitseprille.
	Tõottades kandke körvaklappe või -troppe.
	Tõottades kandke kaitsekindaid.
	Ärge laadige vigastud akusid.
	Kaitske akut kuumuse eest, nt ka pideva pääkeskiirguse, tule, mustuse, vee ja niiskuse eest.
	Lisateave.
	Haardepiirkond
	Sisselulitamine
	Väljalulitamine
	Vt lõiku „Kasutsjuhised.”
	Päripäeva põörlemine
	Vastupäeva põörlemine
	Tähelepanu: Ärge laske põvalue lambil endale silma paista!
CE	Kinnitab elektrilise tõöriista vastavust Euroopa Lidu direktividele.
UKCR	Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktividele.
EAC	Kinnitab elektrilise tõöriista vastavust tolliliidu riigisistele tehnilistele eeskirjadele (Valgevene, Venemaa, Kirgiisia, Kasahhi ja Armeenia).
Sümbol, tãhis	Selgitus
C US	See sümbo lõendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas.
A TÄHELEPANU	Märkus viitab vãimalikule ohuolukorrale, mis vãöib kaasa tuua tãsised vigastused vãi surma.
Li-lon	Ringlussevõtu tãhis: tãhistab korduskasutatavaid materjale
	Kasutusressursi ammandanud elektrilised tõöristad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeriult kokku koguda ja keskkonnahoidlikult ringlusse vãtta.
	Tãhistab ümbertöddavid pakendeid ja tooteid, mida tuleb koguda ja käidelda liigiti.
	Aku tãup
	Laadimisseadme tãup
1. / 2. 3. / 4.	1. kãk/2. kãk/3. kãk/4. kãk
Fe	Puuri lãbimõõt terases
	Puuri lãbimõõt puidus
	Puuri lãbimõõt kivis
	Tarviku padrunisse kinnitatava sabi lãbimõõt
	Kruvi lãbimõõt
	Kaal EPTA-Procedure 01 järgi
	Madalad põörded
	Kõrged põörded
	Põrdemomendi vãhendamine
	Põrdemomendi suurendamine
* Põrdemoment sõltub	kasutatavast akust. Antud vãärtused kehtivad akule ProCORE 18V 8 Ah.
(**) vãöib sisaldada arve vãi tãhti
(Ax - Zx) Tãhistus siseka	sutuseks

Tähis Rahvusvaheline ühik Selgitus
UV Alalispinge	-
fHz Sagedus
n0	/min, min-1, rpm, r/min Tühikäigupöörded (laetud aku puhul)
nS	/min, min-1	Löökide arv
M...	Nm Pöördemoment (maksimaalne/kõva/pehme)*
TCHARGE	°C Ümbritseva keskkonna	lubatud temperatuur laadimisel
Ø	mm Detaili LABIMÖT
LpA	dB	Heliröhu tase
LwA	dB	Helivöimsuse tase
LpCpeak	dB	Heliröhu maksimaalne tase
K...		Mõötemääramatus
a	m/s2	Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)
a h,D	m/s2	keskmine vibratsioon metalli puurimisel
a h,ID	m/s2	keskmine vibratsioon betooni lõökpuurimisel
a h	m/s2	Vibratsiooni kogutaseme aritmeetiline keskmine
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Rahvusvahelise mõotühikute susteemi SI põhiuhikud ja tuletud ühikud.

Tööohutus.

TAHELEPANU

Lugege labi koik ohutusnouded ja juhised. Ohutusnuete ja juhiste

eiramine vöib tuua kaasa elektrilöögi, tulekahju ja/vöi rasked vigastused.

Hoidke koik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrise tooriista kasutuselevottu lugege pohjalikult labi kasutusjuhend ja juurdekuuluvad üldised ohutusnouded (dokumendi nr

3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tõöriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest tookaitsenouetest.

Elektritööriista sihtotstarve.

Akutoitega käsipuur on moeldud kruvide ja nutrite kruvimiseks ja lahtivötmiseks ning metalli, puidu, plasti puurimiseks ja kruvimiseks ning löökpuurimiseks kivis (ASCM18-4 QMP AS (^**) ) ettevötte FEIN heakskiidetud sisestustöörlistade ja tarvikutega ilma veevarustuseta ilmastikukindlas keskkonnas. Törketundlikus keskkonnas vöib toökvaliteet langeda, näiteks vöib seade mõneks ajaks lakata toötamast, seadme funktsioon vöi nouetekohane töo vöib olla mõne aja jooksul häiritud; Häirete korvaldamiseks on vajalik seadme kasutaja sekkumine.

Puurmasina ohutusnõuded.

Köikidele tõdele kehtivad ohutusnõued.

Löökpuurimisel kandke kuulmiskaitsevahendeid. Mura vöib kahjustada kuulmist.

Kasutage lisakäepidet. Kontrolli kaotus seadme üle voib pohjustada vigastusi.

Hoidke elektritöörästa isoleeritudhaardepindadest, kui teete töd, kus sisestustöörist voi kruid voivad tabada varjatud elektrijuhtmeid. Kokkupuude pingestatud juhtmega vöib panna seadme metallosad pinge alla ja pöhjustada elektrlögi.

Ohutusnõuded pikkade puuride kasutamisel.

Arge tootage mingil juhul puurile märatud
maksimaalsest poorete arvust suurema poorete
arvuga. Kui puur poorleb vabalt ega puutu vastu
toorikut, voib see suurematel pooretel kergesti
vaanduda ja pohjustada vigastusi.

Alustage puurimist alati madal poorete arvuga seni, kuni puur saavutab toorikuga kindla kokkupuute. Kui puur poorleb vabalt ega puutu vastu toorikut, voib see suurematel pooretel kergesti vaanduda ja pohjustada vigastusi.

Arge suruge puuri liiga suure jouga, sest nii voite kaotada puuri üle kontrolli ja see voib pohjustada vigastusi. Puur voib vaanduda ja vaandumise tagajärjel murduda voi kaotate seadme üle kontrolli ja tagajärjeks on vigastused.

Arge kasutage kahjustada saanud elektrilist tõöriista.
Iga kord enne kasutamist kontrollige elektrilise
tõöriista korpust ja muid osi vigastuste, năiteks
pragude või murdumise suhtes.

Kasutage ainult heakskiidetud akusid. Mitteuhilduvate akude kasutamisel masin ei kaivitu.

Pöörake tāhelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne toö algust kontrollige toöpiirkond üle nt metalliotsijaga.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele naomaski, silmakaitset voi kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid voi kaitsepolle, mis kaitseb Teid lihivisemel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võrkehade eest. Tolmu- voi hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali mura vöib kahjustada kuulmist.

Eraldage toöala körgustes töötamise korral ja tagage selle ohutus ning kaitske tööriista ja toorikut mahakukkumise eest.

Kasutage tööriista üksnes siis, kui seisate tugeval aluspinnal kindlalt püsti.

Kinnitage toedeldav toorik. Kinnitusvahendite abil kinnitatud toorik pusib paremini paigal kui kaega hoides.

Hoidke elektrilist tõörista kindlalt kæs. Lühajaliselt võib tekkida suuri reaktsioonimonto.

Arge toodelge magneesium sisaldavat materjali. Esineb polangu oht.

Arge tödelge süssenikkiuga tugevdatud plasti (CFK) ja asbesti sisaldavat materjali. Need materjalid on kantserogeense toimega.

Elektrilisele tooriistale ei tohi kruvide voi neetidega kinnitada silte ja margiseid. Kahjustatud isolatssoon ei taga kaitset elektriloogi eest.

Arge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut todd.

Puhastage seadme ventilatsioniavasid regulaarselt mittemetalliliste tooriistadega. Mootori ventilator tombab tolu mkorpasse.Metallitolmu liigne kogunemine voib olla ohtlik.

Arge kunagi laske elektrilise tööriista lambi tulei väikese vahemaa tagant endale silmale paista. Arge suunake lambi tuld kunagi laheduses painevate inimeste poole. Valgusallika poolt tekitatav valguskiirgus vöib silmi kahjustada.

Arge suunake elektrilist tõriista iseenda, teiste inimesto ega loomade poole. Teravad voi kuumad tarvikud voivad tekitada vigastusi.

Aku kasutamine ja käsitsemine (akud).

Ohutusjuhised kehtivad üksnes 18V-FEIN-Li-Ionen-AMPShare-akude kohta.

Kasutage akut ainult AMPShare-partneri toodetes.

AMPShareige tāhistatud 18V-akud on ühilduvad
täielikult järgmiste toodetega:

• Kõik FEIN-18V-AMPShare-süsteemi tooted
• Kõik AMPShare-partnerite 18V-tooted

Töötades ja laadides valede, kahjustatud, remonditud voi isekokkupandud akude, imitatsoonide ja voörkaubamärkidega pusib tulekahju ja/voi plahvatusoht.

Järgige omatoote kasutusjuhendis toodud soovitusi.

Ainult nii on voimalik akut ja toodet ohutult käidelda ja akusid ohtlike ülekoormuste eest kaitsta.

Laadige akusid ainult laadjatega, mida soovitab FEIN voi AMPShare-partnerid. Kindlat tuupi akude jaoks sobiv akulaadija vob teist tuupi akude laadimisel pohjustada tuleohtu.

Aku tarnitakse osaliselt laetuna. Aku voimsuse tagamiseks laadige aku enne esmakasutust laadijas täesti tais.

Hoiustage akusid lastele kattesaamatus kohas.

Akusid ei tohi osadeks lahti votta ega avada. Tagage, et akud ei saaks mehaanilisi looke. Aku kahjustamisel ja mittesihiparasel kasutusel voib akust eralduda kahjulikke aure ja vedelikke. Aurud voivad tekitada hingamistee de arritusi. Valjavoolav akuhape voib pohjustada nahaarritust voi poletusi.

Kui peaks juhtuma, et akuvedelikku sattub nahale, tuleb loputada kahjustatud kohta koheselt rohke veega. Kui peaks juhtuma, et akuvedelikku sattub silma, loputage silmi puhta veega ja põrduge kohe arsti poole!

Kui akuvedelikku on sattunud ümbritsevatele esemetele, siis kontrollige nende.SEIsukorda. Et vedelikku ei saatuks nahale, kandke kaitsekindaid. Puhastage margunud osad kuiva majapidamispaberiga voi vahete need osad vajaduse korral valja. Lekkivad aurud voivad tekitada hingamisteede arritusi. Valjavoolav akuhape voib pohjustada nahaarritust voipoletusi.

Arge tekitage akus luhist. Kasutusvalisel ajal hoidke aku eemal kirjaklambritest, muntidest, votmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis voivad tekitada akuklemmide vahel luhise. Akuklemmide vaheline luhis vobpohjustada poletusi voi tulekahju.

Teravad esemed, nagu nt naelad voi kruvikeerajad voi Ioogid, porutused jms voivad akut kahjustada.

Akuklemmide vahel voib tekkida luhis ja aku voib suttida, hakata suitsema, plahvatada voi üle kuumeneda.

Arge kunagi tehke hooldust kahjustatud akudele.

Mistahes akude hooldustooed tuleb lasta teha tootjal voitootja poolt volitatud klienditeenindused.

Kaitske akut kuumuse, nt ka pideva
päikesekiirguse, tule, vee ja niiskuse eest. Püb
plahvatuse ja lühise oht.

Käitage ja hoistage akut üksnes ümbrustemperatuuril -20°C ja +50°C vahel. Arge jatke akut nt suvel autosse. Soltuvalt seadmost voib seadme toimimine olla parsitud temperatuuridel < 0°C.

Laadige akut üksnes temperatuurivahemikus 0^ ja +35^ . Laadige akut USB-pesaga ainult temperatuurivahemikus +10^ ja +35^ . Laadides akut valjaspool lubatud temperatuurivahemikku vöib aku saada kahjustusi vöi suurendada tulekahju ohtu.

Käidelge tühjenenud akusid ettevaatusega. Akud kujutavad endast ohtu, sest need voivad tekitada vaga tugevat lühisvoolu. Isegi, kui naib, et liitiumionaku on tühjenenud, ei tuhjene need kunagi loplikult.

Arge pistke akut kunagi vedelikesse, nagu (soola-)vesi voi joogid. Kokkupuude vedelikuga voib akut jaadavalt kahjustada. Selle tagajarel voib aku kuumeneda, suitsema hakata, polema suttida voi plahvatada. Arge jatkake aku kasutamist, vaid poorduge FEIN volitatud klienditeeninduse poole.

Arge kasutage kahjustatud akut. Aku kasutamine tuleb koheselt lopetada, kui sellel avalduvad kahtlased omadused, nagu nt lohnaeritus, kuumus, värvuse muutus voi deformeerumine. Kahjustatud aku kasutamist jatkates voib aku kuumeneda ja suitsema hakata, polema suttida voi plahvatada.

Akut ei tohi avada, muljuda, lasta üle kuumeneda voi poletada. Nouete eiramisel pusib poletus- ja tuleoht. Järgige tootja korraldusi.

Kasutage põleva liitiumionaku kustutamiseks vett, liiva või tulekustutustekki.

Vältige lõöke ja muid füusilist sekkumist. Lögid ja sissetunginud esemed voivad akut kahjustada. Selle tagajäre voib áku hakata lekkima vöi suitsema, suttida põlema vöi plahvatada.

Arge laadige akut kunagi öösiti, kui see on järevalveta. Reeglte eiramine vöib teatud teatud tingimustel pöhjustada tule- ja plahvatusohtu.

Eemaldage akult originalpakend alles siis, kui hakkate akut kasutama.

Vötke aku seadmest välja ainult siis, kui elektritöörist on välja lūlitatud.

Eemaldage aku seadmest enne seda, kui seadmel hakatakse tegema hooldust voi remonti. Kui elektritooiriist kaivitub ieenesest, pusib vigastusoht.

Kaitske akut niiskuse ja vee eest. Puhastage aku ja toöriista mustunud uhendusi kuiva ja puhta lapiga.

Töörista transportimiseks ja houstamiseks eemaldage eelnevalt áku.

Järgige FEIN laadijate voi AMPShare-partneri kasutusjuhendi ohutusjuhiseid.

Vibratsiooni- ja muraemissiooni värtused

Siinsetes juhistes toodud vibratsiooni- muraemissiooni
värtused on mödetud normiga EN 62841
standardiseritud mōtmisprotssesi järgi ning neid saab kasutada elektritööristade vordlemiseks. Värtused voimaldavad anda esialgseid hinnanguid eeldatava vibratsiooni- ja mürataseme kohta.

Toodud vibratsiooni- ja muraemissiooni vaartused kajastavad tooriista peamisi rakendusi.

Kui aga elektritoöriista kasutatakse muul eesmärgil, tavaparasest erinevate tarvikutega voi ei ole toöriista regulaarselt hooldatud, vob vibratsiooni- ja müratase normist erineda. Vibratsiooni- ja müratase voib seetottu kogu tootamisaja jooksul oluliselt tõsta.

Vibratsiooni- ja mürataseme täpseks prognosimiseks tuleb arvestada ka ajaga, mil seade on kas valja lulitatud vöi ooterežiimi, aga mitte aktivses kasutuses.

Vibratsiooni- ja müratase vöib seetottu kogutöotamisaja jooksul oluliselt vaheneda.

Enne, kui vibratsiooni- ja murataseme moju availub, tehke kaitaja ohutuse tagamiseks kindlaks sellised lisaohutusmeetmed, nagu naiteks: hooldage elektritooriistu ja tarvikuid, hoidke kasutaja kasi soojas, korraldage tookäike.

Ohtliku tolu käitlemine

Selle tootega materjali eemaldamise käigus tekib tolm, mis vöib olla ohtlik.

Mönede tolmude, nt asbesti ja asbesti sisaldavate materjalide, pliipohiste varvide, metallide, teatud puiduliikide, mineralide, kivimeid sisaldavate materjalide silikaadiosakesste, värvilahustite, puidukonservante, veesōidukite kattumisvastaste ainete puudutamine vōi sissehingamine vōib pōhjustada inimestel allergilisi reaktsioone, hingamisteede haigusi, vähktobe vōi reproduktivseid kajjustusi. Tolmude sissehingamise oht söltub kokkupuustest. Kasutage tekkiva tolmuga sobivat aratömmet ja isikukaitsevahendeid. Tagage töökoha hea ventilatsion. Jätke asbesti sisaldava materjali toötle mine ainult professionaalidele.

Puidutolm ja kergmetallitolm, abrasiivse tolu ma jekemiliste ainete kuumad segud voivad ebasoodsates tingimustes ise suttida voi pohjustada plahvaturse.

Vältridgeendavaid sademeid tolmumahuti suunas ning toote ja abrasivse materjali ülekuumenemist.

Tuhjendage tolmumahuti Óigeaegselt. Järgige materjalitootja toötlemisjuhiseid ja teie riigis kehtivaid eeskirju toödeldavate materjalide kohta.

Kasutuselevott.

Iga kord enne toote kasutamist toimige järgmiselt.

• Kontrollige toote nõuetekehast seisukorda ja toimimist.
• Kontrollige, et sisestustöörist oleks korralikult kinni.

Kasutamine.

Reverslilit ja käiguvalikulülitit käsitsege ainult siis, kui mootor seisab.

Lükake käiguvalikulüliti alati lopuni. Vastasel korral voib seade kahjustada saada.

Elektritööriista ülekoormusest annab marku toöala tulevilkumine 5 sekundi jooksul.

Ulekoormuse korral lulitub elektriline tooriist valja.

Viige reversluliti keskasendisse, et valtida seadme soovimatut käivitumist naiteks transportimisel.

Pördemomendist söltuv elektroniline valjalulitus (vt Ik 10-11).

Seadke pördemomenti üksnes siis, kui mootor ei toöta.

Pöördemomendi väljalūlitus söltub valitud pöördemomendist (vt juhtplokki).

Mootor lulitub valja, kui saavutatakse seatud pöördemoment ja kostub piks (kui see on aktiveeritud). Pärast väljalulitust vabastage sisse-/ valjalulitusnupp ja vajutage seda uuesti, et ühendada veel üks kruvi.

Helisignaali saab sisse ja valja lulitada.

Töötades puurimisrežiimis „siktroonilist pöördemomendi katkestust ei toimu.

Heade toötulemuste saavutamiseks rakendage kruvile elektrilise tööristaga piisavalt tugevat survet.

Alumistes pöördemomeni vahemikes on maksimaalne pörete arvväiksem.

Juhtmoodul

Nuppe (1), (2) ja (3) kasutatakse tooreziimi seadistamiseks voi poordemondi valimiseks.

Valitud nupp suttib roheliselt. Nupu vajutamisel kolab piiks. Kui vajutate nppu (2) kauem kui 3 sekundit, lulitub piiks sisse voi valja.

[6] [5] [4]

(1) Puurimine

Pördemomendi katkestus on keelatud.

(2) Kruvimine

Pördemomendi katkestus on aktiveeritud.

Pärast seadistatud pöördemomendi saavutamist lülitub mootor valja.

(3) Uuesti reguleeritavad kruvid

Lähtestatud pördemomendi valjalulitus on aktiveeritud.

Pärast seatud pördemomeni saavutamist jätkab mootor pörlemist vahendatud kiirusel.

(4) Tagasilügiseire

Nuppu kasutatakse tagasiloggiseire uhekordseks valjalulitamiseks.

Toote järgmisel käivitamisel on tagasilögiseire taas aktivne.

Nupp suttib rohelselt: tagasiloggiseire on aktivne (pohiseadistus)
Nupp suttib punaselt:tagasilogiseire on valja lulitatud voi defektne. Kui tagasilogiseire on defektne, suttib nupp pusivalt punaselt ja nupp ei toota.Elektritooiista saab ilma selle funktsionita edasi kasutada.Laske elektritooiista viivitamatult parandada kvalitseeritud personalil ja ainult originalvaruosadega.
- Nupp vilgub punaselt (5 sekundit): sisestustöörist on blokeeritud

(5) Töörala tuli

(6) Tööala tule heleduse reguleerinne

Nuppu kasutatakse tooala tule heledusastme reguleerimisesk.

Astmed 0-1-2-3-0

Aku käsitsmine.

Laadige akut ainult temperatuurivahemikus 0^ ... +35^ (32°F ... 95°F). Aku temperatuur peab laadimise alguses olema aku laadimidtemperatuuri vahemikus.

Aku laetuse astme näidik (vt Ik 15).

Aku laetuse astet naitavad laetuse astme naidiku rohelised LED-tuled. Vajutage laetuse astme naidiku nupule opi etkuyada laetuse astet.

Kui pārast laetuse astme näidiku nupule vajutamist ei pole üskki LED-tuli, on aku defektne ja tuleb valja vahetada.

Kukkumiskaitse

Körguses tootamiseks saab sobiva kukkumiskaitse kinnitada tooriistal selleks ettenahtud kinnituspunktik kulge.

Körgustes on lubatud toötada üksnes toötajatel, kes on labinud vastava koolituse ja on teadlikud toöriistaohutusest ning toöriistade kasutamisest körgustes.

TAHELEPANU

Kasutage uksnes kukkumiskaitset, mis vastavad

järgmistele nouetele. Vastaval juhul vöib see kaasa tuua raskeid vöi surmavaid vigastusi.

• Kasutage üksnes kukkumiskaitset, mis vastavad ANSI/ISEA 121 järgi hetkel kehtivatele nõuetele ja mis ei ületä tääulatuses rihmapikkust 1,2 m.
• Veenduge, et elektritiöörist ei ole koos selle külge kinnitatud tarvikutega kaalult raskem kui kukkumiskaitse lubatud suurim kaal.

Järgige kukkumiskaitsega kaasas olevaid ohutusjuhiseid ja korraldusi.

Kontrollige enne iga kasutust kukkumiskaitset kahjustuste suhtes, nagu sisselöigetega, rebenenud voinarmendav tekstil ja kahjustatud ombluskohad.

Kahjustatud kukkumiskaitset ei tohi kasutada ja see tuleb kohe uuega asendada.

Kontrollige enne iga kasutuskorda elektritööristal olevat kinnituspunktti ja selle istu ning veenduge, et kinnituspunkttil ei esineks pragusid ega teravaid servi.

Lahtised vōi kahjustatud kinnituspunkte ei tohi kukkumiskaitse kinnitamiseks kasutada.

Arge kasutage kukkumiskaitset iseenda tasakaalu hoidmiseks ega kinnitage enda kulge.

Arge kasutage kukkumiskaitset liikuvate osade laheduses. Kukkumiskaitse vobneisse takerduda ja suuri kahjusid kaasa tuua.

Kontrollige enne iga kasutuskorda kukkumiskaitset ja veenduge, et selle lahti keeratavad osad oleks tugevasti kinni.

Veenduge, et kukkumiskaitse kasutamine ei pardsikstooriista enda ja salle kaitseseadiste kasutamist.

Kinnitage kukkumiskaitse ainult siin naidatud viisil elektritooriista selleks ettenahtud kinnituspunktti kulge (vt lk 16).

Transport

Liitiumoonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid noueid. Kasutajal on lubatud akusid vedada maanteel piiranguteta.

Kui vedu teostab kolmas isik (nt ohuvedu voi ekspedeirimine), tuleb jargida pakendile ja tahistusele esitatavaid erinoudeid. Toote veoks ettevalmistusse tuleb kaasata ohtlike ainete ekspert.

Saatke akusid posti- voi kullerteenusega üksnes siis, kui aku korpus on kahjustusteta. Kleepige lahtised uhendused kinni ja pakendage aku selliselt, et see pakendi sees ei nihkuks. Järgige ka muid riigis kehtivaid eeskirju.

Hoardus ja korrashoid

Aarmuslikes kasutustingimustes voib metallide tootlemisel tootesse sattuda elektrit juhtivat tolu. Puhuge sageli toote

sisemust labi ventilatsiooniavade kuiva ja olivaba suruohuga.

Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Parandamist vajavate FEINI toodete ja tarvikute puhul vötke ühendust FEINI teenindusosakonnaga Aadressil www.fein.com.

Ueendage tootele kinnitatud kleebised ja hoiatussilte, kui need on vanad voi kulunud.

Kasutage ainult FEINI originalvaruosi. Toote praegune varuosade ninekiri on saadaval aaddressil www.fein.com.

Vajaduse korral võite ise välja vahetada järgmisi detaile:

tarvikud,aku

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nouetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsionile.

Toote tarnekomplekti voib kuuluda ainult osa käesolevas kasutusjuhendis kirjeldatud voi illustreritud tarvikutest.

Vastavusdeklaratsoon.

Tökkäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsoon) ja ainult toodetele, mis on moeldud ELvöi EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis omå kehtivuse.

Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Sotimaa) ja ainult toodetele, mis on mōeldud Briti turu jaoks. Pārast toote Briti turule toomist kaotab CE-märgis omä kehtivuse.

Kasutusest körvaldamine.

1. Ühendage seade vooluvörgust lahti vōi eemaldage aku.

2. Vötke lahti tootele paigaldatud sisestustööristad ja tarvikud.

Keskkonnakaitse, utiliserimine.

Arge visake akusid olmejaatmete hulka!

Pakendid, kasutusressursi ammendanud elektrilised tooriistad ja tarvikud tuleb keskkonnahoidlikult umber toedda ja ringlusse votta.

Viige kogumispunkti ainult täesti tuhjad akud. Kui akud ei ole täesti tuhad, isoleerige pistik lühiühinduse vältimiseks teibiga.

Ainult EL rikkidele:

Vastavalt Euroopa Liidu direktivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud akud eraldi kokku koguda ja keskkonnasaëstlikult ringlusse vött.

Tarvikud.

Kasutage ainult tootele moeldud FEINI originalahtarvikuid. Toote lubatud tarvikud leiate aadressilt www.fein.com.
