GEBRUIKSAANWIJZING 1100MP DELL

Handleiding voor de eigenaar

Opmerkingen, kennisgevingen en waarschuwingen

OPMERKING: een OPMERKING duidt op belangrijke informatie over optimaal gebruik van de projector.

KENNISGEVING: een KENNISGEVING duidt op möglichke beschadiging van de hardware of verlies van geevens en geeft aan hoe u dergelijk problemen kunt voorkomen.

WAARSCHUWING: een WAARSCHUWING duidt op het risico van schade aan eigendommen, lichamelijk letsel of overlijden.

De informatatie in dit document kan zich zonder voorafgaande kennisgeving worden gewijzigd. © 2006 Dell Inc. Alle rechten voorbehonden.

Verveelvoudiging van dit materiaal, op welke wijze dan ook, is alleen toegestaan nauitrukkelijke, schriftelijktoestemming van Dell Inc.

Handelsmerken in dit document: Dell en het DELL-logo zijn handelsmerken van Dell Inc.; DLP en Texas Instruments zijn handelsmerken van Texas Instruments Corporation; Microsoft en Windowsঀen geregisteerde handelsmerken van Microsoft Corporation; Macintosh is een geregisteerd handelsmerk van Apple Computer, Inc.

Andere handelsmerken en handelsnamen die möglich in dit document worden gebrukt, dienen ter aanduiding van de rechthebbenden met betrekking tot de merken en name of ter aanduiding van hun producten. Dell Inc. claimt op geen enkele wijze enig eigendomsrecht ten aanzien van andere handelsmerken of handelsnamen danhaar eigen handelsmerken en handelsnamen.

Beperkingen en garantiebepalingen

De informatatie in dit document, inclusief alle instructies, waarschuwingen en regulerende goedkeuringen en certificaten, is gebaseerd op verklaringen van de fabrikant aan Dell en is nicht onafhankelijk gecontroleerd of getest door Dell. Dell wijst elke aansprakelijkheid in verband met enige afwijking in deze informatatie van de hand.

Alle verklaringen of beweringen betreffende de eigenschappen, capaciteiten, snelheden of kwalificaties van het apparaat in dit document zich gemaatk door de fabrikant en Niet door Dell. Dell ontkent met name enige kennis te hebben van de nauwkeurigheid, de volledigheid of het bewijs voor dergelijkke verklaringen.

Inhoud

1Uw DellTM-projector

Informatie over de projector 360

2De projector aansluiten

Aansluten op een computer 362

EenDVD-speler, set-top box, videorecorder

of tv aansluiten 362

Aansluitemeteencomponentkabel 362

Aansluiten met een S-Video-kabel 363

Aansluitemeteencomposietkabel 363

Aansluiten op een RS232-afstandsbediening. 363

Aansluiten op een computer 364

Aansluiten op een commerciele

RS232-regelkast 364

3De projector gebruiken

De projector inschakelen 365

De projector uitschakelen 365

Het geprojecteerde beeld wijzigen

Dehoogte van de projector stellen 366

De projector laten zakken 366

Beeldformat van de projectie wijzigen

367

De zoom- en focusinstallingen van de projector aanpassen 368

Het bedieningspaneel gebruiken 369

Deafstandsbediening gebruiken 370

De on-screen display gebruiken 372

Hoofdmenu 372

MenuAllebeelden 373

Menu Audio 374

Menu Beheer 375

Menu Taal 376

Menu Fabriek reset 376

Menu Computerbeeld 377

Menu Videobeeld 378

4Problemen met de projector oplossen

De lampervangen 382

5Specifications

6Contact opnemen met Dell

7Woordenlijst

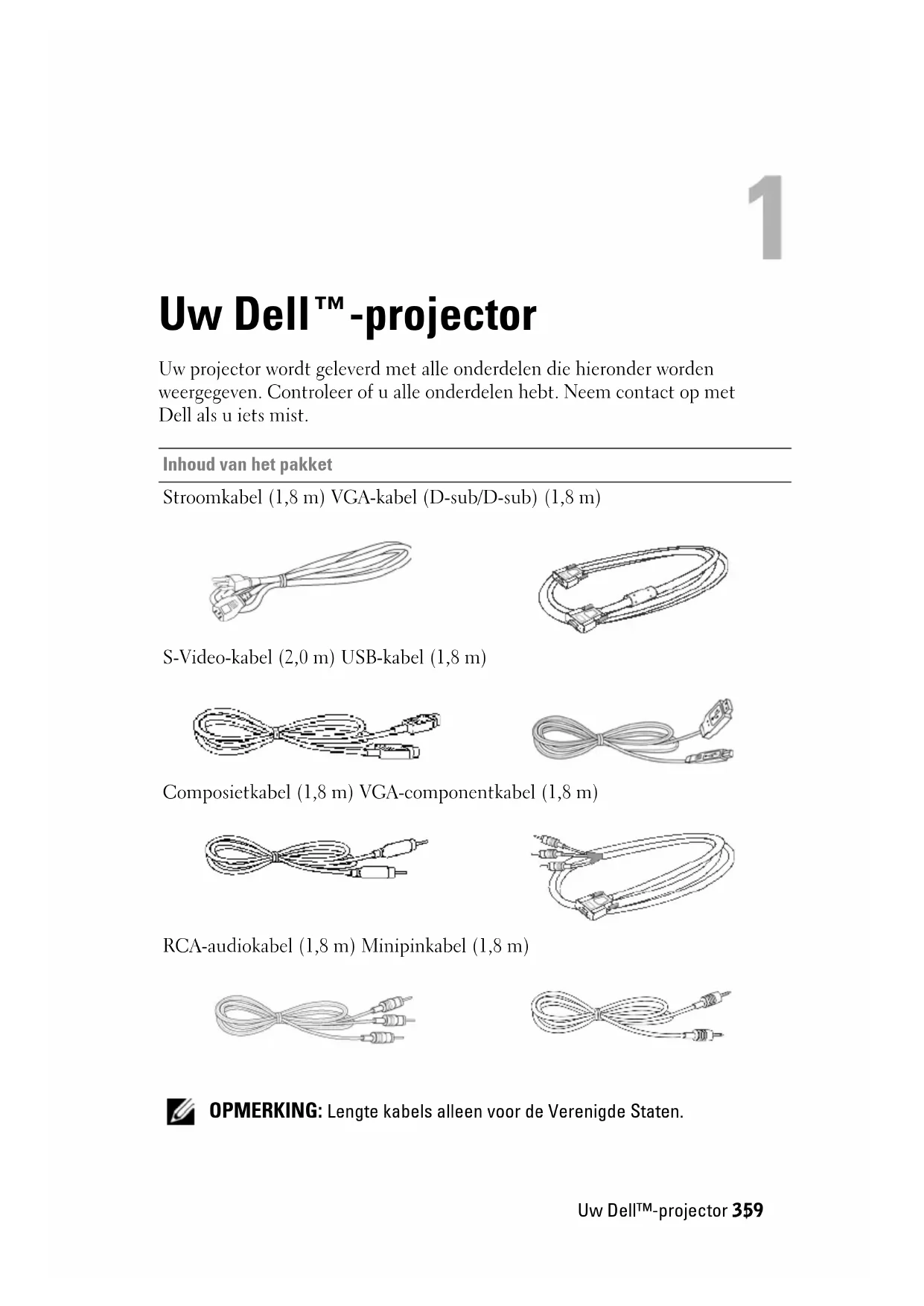

Uw Dell™-projector

Uw projector worden geleverd met alle onderdelen die hieronder worden weergcgcven. Controller of u alle onderdelen hebt. Necm contact op met Dell als u iets mist.

Inhoud van het pakket

Stroomkabel (1,8m) VGA-kabel (D-sub/D-sub) (1,8m)

S-Video-kabel (2,0m) USB-kabel (1,8m)

Composietkabel (1,8m) VGA-componentkabel (1,8m)

RCA-audiokabel (1,8m) Minipinkabel (1,8m)

OPMERKING: Lengte kabels alleen voor de Verenigde Staten.

Inhoud van het pakket (vervolg)

Afstandsbediening Batterijen

Draagtas Documentatie

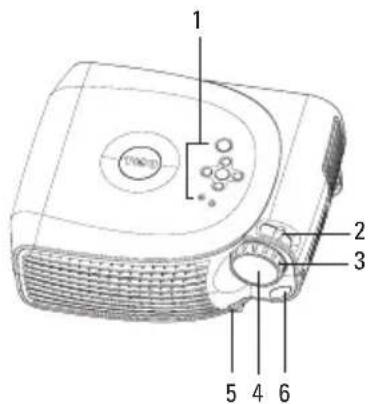

Informatie over de projector

1 Bedieningspaneel

2 Lipje om in/uit te zoomen

3 Focussring

4 Lens

5 Ioogeteverstellingsknop

6 Ontvanger afstandsbediening

2

De projector aansluiten

1 IR-ontvangcr

2 VGA-uitgang (monitor loop-through)

3 USB-connector

4 RS232-connector

5 Connector voor VGA-ingang (D-sub)

6 S-video-connector

7 Connector voor composietvideo

8 Connector voor audio-ingang

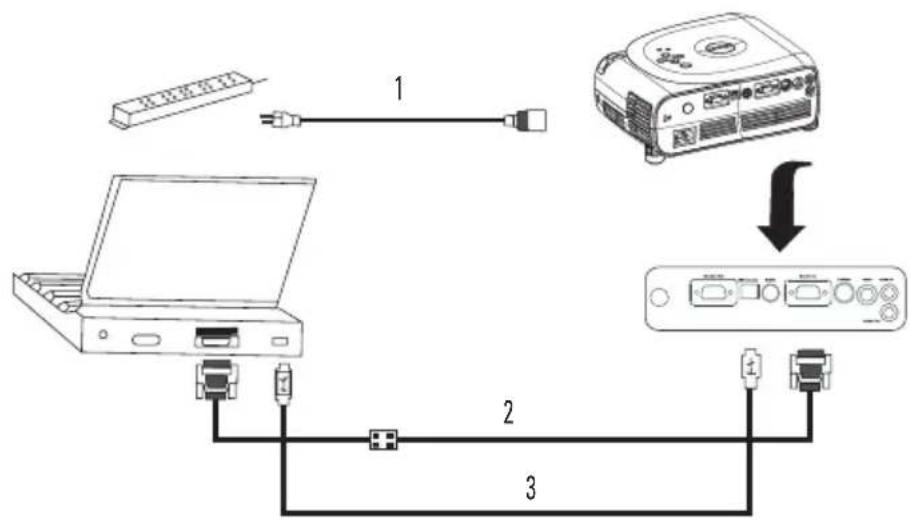

Aansluten op een computer

1 Stroomkabel

2 VGA-kabel

3 USB-kabcl

OPMERKING: De USB-kabel要去 worden aangesloten als u gebrukt wilt makev van de functies Volgende pagina en Vorige pagina op de afstandsbediening.

EenDVD-speler, set-top box, videorecorder of tv aansluten

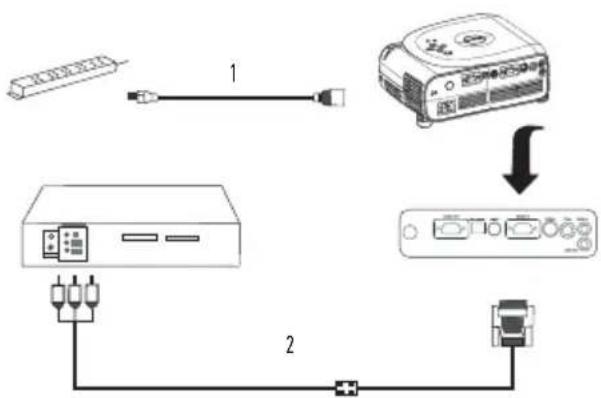

Aansluiten met een componentkabel

1 Stroomkabel

2 D-sub-HDTV/component-kabel

362Dq projector aansluiten

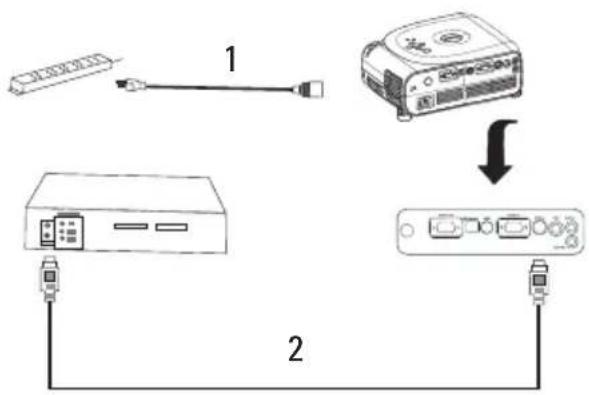

Aansluten met een S-Video-kabel

1 Stroomkabel
2 S-Video-kabel

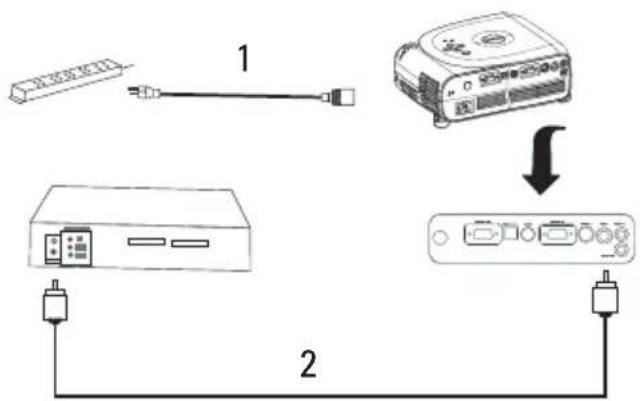

Aansluten met een composietkabel

1 Stroomkabel
2 Compositvidcokabel

Aansluten op een RS232-afstandsbediening

OPMERKING: De RS232-kabel worden nicht meegeleverd door Dell.

Raadpleeg een professionele installer voor de kabel en de software van de RS232-afstandsbediening.

Aansluten op een computer

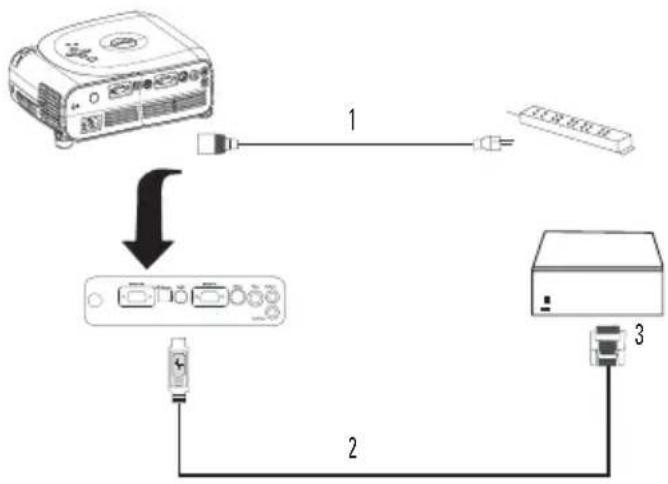

Aansluten op een commerciele RS232-regelkast

1 Stroomkabel

2 RS232-kabel

3 Commercérièle RS232-regelkast

De projector gebruiken

De projector inschakelen

OPMERKING: Schakel de projector in voordat u de bron inschakelt.

Het aan/uit-lampje knippert groen totdat u erop drukt.

1 Verwijder de kap van dc lens.
2 Stop de stekker in het stopcontact en sluit de juiste kabels aan. Zie 'De projector aansluten' op pagina 361 voor meer informatie over het aansluten van de projector.
3 Druk op dc Aan/uit-tocts (zie 'Informatic over dc projector' op pagina 360 voormeer informatic over dc locatic van dc connector). Het Dell-logo verschijnt gedurcnde 30 seconden.
4 Schakel de bron in (computer,DVD-speler,enzovoort).De bron wordt automatisch gedetecteerd door de projector.

OPMERKING: Gun de projectorijd om de bronte zoeken.

Als het bericht 'Searching...' (zoeken) op het scherm verschijnt, contrôleert u of de bijbehorende kabels goedং aangesloten.

Als u meerdere bronnen hebt aangesloten op de projector, drukt u op de toets. Source op de afstandsbediening of op het bedieningspaneel om de gewenste bronte selecteren.

De projector uitschakelen

KENNISGEVING: Haal de stekker Niet uit de projector voordat de projector goed is afgesloten zoals hieronder staat beschreiben.

1 Druk op dc Aan/uit-toets.
2 Druk opnieuw op de Aan/uit-toets. De ventilatoren blijven gedurende 90 seconden werken.
3 Iaal de stekker uit het stopcontact en uit de projector.

OPMERKING: Als u op de Aan/uit-toets drukt verwijl de projector nog is ingeschakeld, verschijnt het volgende bericht:

'bruk op de voedingstoets om de projector uitt te zetten. De projector dient 90 seconden lang af te koelen alvorens haar te ontkoppelen of opnieuw op te starten.' Het bericht verdwijnt na 5 seconden of u=kunt op een toets op het bedieningspaneel drukken.

Het geprojecteerde beeld wijzigen

De hoogte van de projector stellen

1 Druk op dc hoogtcvcrstclingsknop.
2 Stcl dc projector in op dc gwenste schermhock en laat dc tocts los om dc positie van de verstelbare voet te blokkeren.
3 Gebruik het verstelbare wieltje om de schermhoek nauwkeurig in te stellen; druk, indien möglichk, op de hoogtcverstellingsknoppen aan de zichkant om de achterkant van dc projector in dc gewenste hock tc zetten.

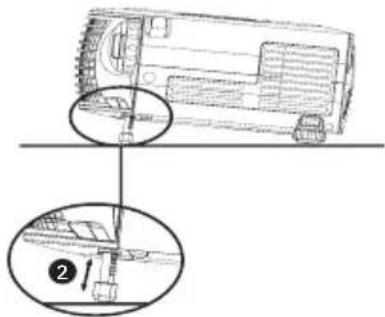

De projector laten zakken

1 Druk op dc hoogtcverstellingsknop.
2 Laat de projector zakken en LAST de knop los om de positie van de verstelbare voet te blokkeren.

1 Hoogteverstellingsknop

2 Verstelbare voet

3 Instelwieljtje voor de kantelhoek

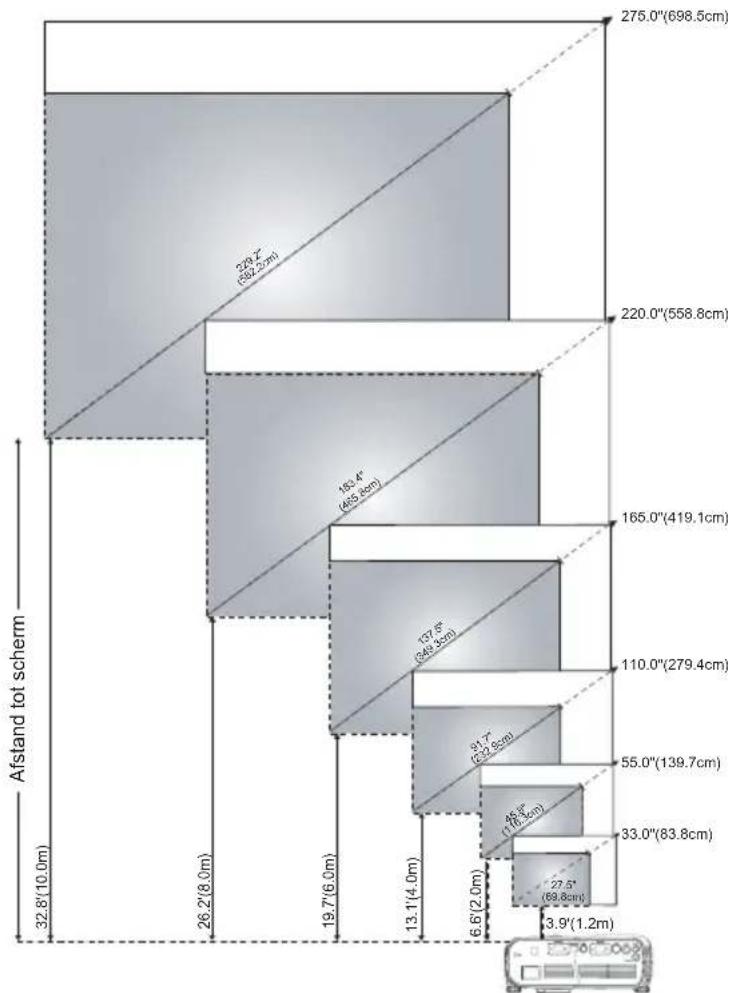

Beeldformat van de projectie wijzigen

Schem (Diagonal)	Max.	83,8 cm	139,7 cm	279,4 cm	419,1 cm	558,8 cm	698,5 cm
	Min.	69,8 cm	116,3 cm	232,9 cm	349,3 cm	465,8 cm	582,2 cm
Schemfor- maat	Max. (B x H)	\( {26.4}^{\prime \prime } \times {19.8}^{\prime \prime } \)	\( {44.0}^{\prime \prime } \times {33.0}^{\prime \prime } \)	\( {88.0}^{\prime \prime } \times {66.0}^{\prime \prime } \)	\( {132.0}^{\prime \prime } \times {99.0}^{\prime \prime } \)	\( {176.0}^{\prime \prime } \times {132.0}^{\prime \prime } \)	\( {220.0}^{\prime \prime } \times {165.0}^{\prime \prime } \)
		67,1 cm x 50,3 cm	111,8 cm x 83,8 cm	223,5 cm x 167,6 cm	335,3 cm x 251,5 cm	447,0 cm x 333,3 cm	558,8 cm x 419,1 cm
	Min. (B x H)	\( {22.0}^{\prime \prime } \times {16.5}^{\prime \prime } \)	\( {36.7}^{\prime \prime } \times {27.5}^{\prime \prime } \)	\( {73.3}^{\prime \prime } \times {55.0}^{\prime \prime } \)	\( {110.0}^{\prime \prime } \times {82.5}^{\prime \prime } \)	\( {146.7}^{\prime \prime } \times {110.0}^{\prime \prime } \)	\( {183.4}^{\prime \prime } \times {137.5}^{\prime \prime } \)
		55,9 cm x 41,9 cm	93,2 cm x 69,8 cm	186,2 cm x 139,7 cm	279,4 cm x 209,6 cm	372,6 cm x 279,4 cm	465,8 cm x 349,3 cm
Afstand		1,2 m	\( {2.0}\mathrm{\;m} \)	4,0 m	6,0 m	8,0 m	10,0 m
*Deze grafiek gelda!d alleen als referentie voor gebruikers.

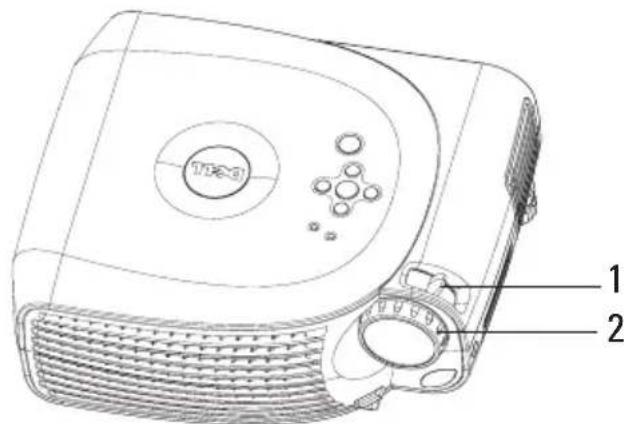

De zoom- en focusinstallingen van de projector aanpassen

WAARSCHUWING: Voorkom möglich schade aan de projector door te controeren of de zoomlens en verstelbare voet volledig in het apparaat zich teruggeschoven voordat u de projector verplaatst of in de draagtasplaatst.

1 Verschuif het lipje om in eenuit te zoomen.
2 Draai de focussing totdat het beeel scherp is. De projector kan worden scherpgesteld op een afstand van 1,2m tot 10m .

1 Lipje om in/uit te zoomen
2 Focussing

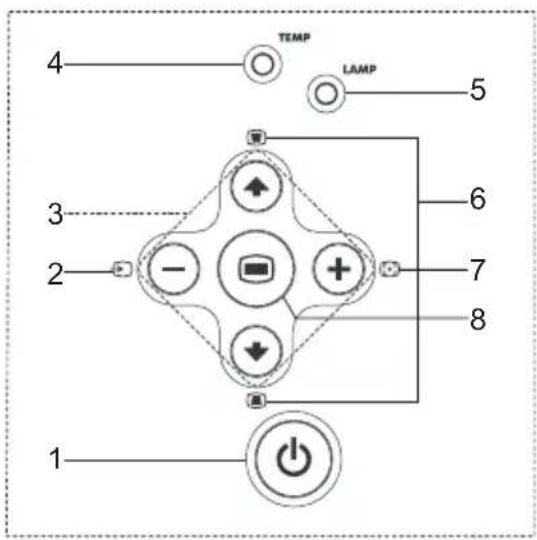

Het bedieningspaneel gebruiken

1 Power Met dcze tocts zct u dc projector aan enuit. Zie voor mccr informatic 'Dc projector inschakelen' op pagina 365 en 'Dc projector uitschaklen' op pagina 365.
2 Source Druk op deze toets om de analoge RGB, Composiet, Component-i, S-video en analoge YpbPr-bronnen te doorlopen als er meerere brunnenঃn aangesloten op de projector.
3 Vier richtingstoectsen	De vier richtingstoectsen ⊙ ⊙ ⊙ ⊙階段en gebruikt om de tabbladen in de OSD te doorlopen.
4 Waarschuwingslampje TEMP	• Als het Lichtje van Temp oranje brandt, is de projector oververhit. Het scherm worden automatisch afgesloten. Zet het scherm waar aan nadat de projector is afgckoeld. Necm contact op met Dell als het probleem zich blijft voordoen. • Als dc lamp Temp oranje knippert, is dc ventilator kapot cn worden dc projector automatisch afgesloten. Necm contact op met Dell als dit probleem zich blijft voordoen.
5 Waarschuwingslampje TEMP	Als hetlichtje van Lamp oranje brandt,要去 u dc lamp vervangen.
6 Trapczium aanpassen	Als het becld nicht loodrecht op het scherm staat, verschijnt er geen viekant. Druk op dcze tocts om becloudvervorming die is ontstaan bij het kantclen van dc projector aan te passen. (+/- 16°)

7 Resync Druk op deze toets als u de projector wilt synchroniseren met de ingangsbron. Resync werkt nicht als de OSD (on-screen display) wordt weergegeven.
8 Menu Druk op=this toets om de OSD in te schakelen. Gebruik de richtingstoetsen en de toets Menu om door de OSD te navigeren.

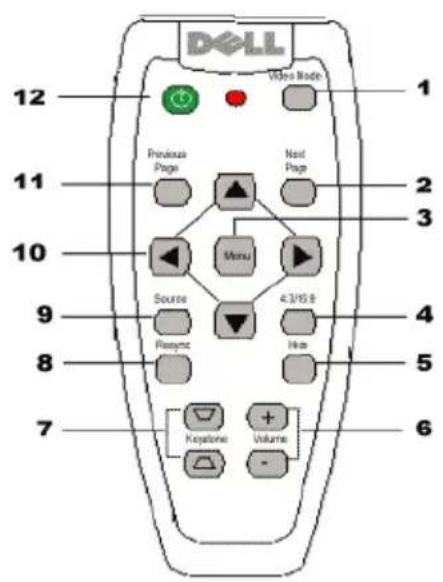

De afstandsbediening gebruiken

1 Video Mode Druk een keer op de toets om de huidige schermmodus weer te Geven. Druk nogmaals op de toets om te schakelen tussen de modi PC, Film, sRGB of User.

2 Next Page Druk op dcze tocts om maar dc volgcnde pagina tc gaan.

OPMERKING: De USB-kabel要去lijke aangesloten om deze functie te kunnengebruiken.

3 Menu Druk op.Deze toets om de OSD (on-screen display)in te schakelen. Gebruik de richtingstoetsen en detoets Menu om door de OSD te navigeren.
4 4:3/16:9 Druk op.Deze toets om de hoogte-brecdteverhouding te wijzigelen: 1:1, 16:9, 4:3.
5 Toets IIide Druk op.Deze toets om het beeld te verbergenen druk nogmaals om het beeld opnicuw wee terc geven.
6 Volume +/- Druk op.Deze toets om het volume te verhogen(+) of tc vCLRagen (-) of om tc schakelen tussendde OSD-tabbladen.
7 Trapeziumaanpassen	Als het beeld Niet loodrecht op het scherm staat,verschijnt er geen vierkant. Druk op.Deze toctsom bcldvervorming dic is ontstaan bij hetkantclcn van dc projector aan tc passen (+/- 16°).
8 Resync Druk op.Deze toetsen als u de projector wiltsynchroniseren maar de ingangsbron.Resyncwerkt Niet als de OSD worden weergegeven.
9 Source Druk op dczc tocts om dc analogc RGB,Composiet, Component-i, S-video en analogeYpbPr-bronnen te doorlopen als er meerderebronnen zijn aangesloten op de projector.
10 Richtingstoetsen	Gebruik de toets ▲ of ▼ om OSD-objectentc selectcren, gcbruikt dc toctsnc ▲ cn ▷ omwijzigingen aan te brengen.
11 Previous Page Druk op.Deze toets om terug te gaan naardev orige pagina.
OPMERKING: De USB-kabel要去ijnaangesloten om.Deze functie te kunnengebruiken.
12 Power Met.Deze toets zet u de projector aan en uit. Zievoormeer informatie 'De projector inschakelen'op pagina 365 en 'De projector uitschakelen' oppagina 365.

De on-screen display gebruiken

De projector heeft een meertalige OSD (on-screen display) die kan worden weergegeven met of zonder een ingangsbron.

Druk in het hoofdmenu op de toets of op het bedieningsspaneel of op de toets of op de afstandsbediening om door de tabbladen te navigeren. Druk op dc knop op het bedieningspaneel of op dc tocts Menu op de afstandsbedicning om ccn submenu tc selecteren.

Druk in desubmenu's op de toets of op het bedieningspaneel of op de tocts of op dc afstandsbediening om een selectie tc maken. Als een item is geselecteerd, verandert de kleur in donkergrijs. Gebruik de toets of op het bedieningspaneel of de toetsen en op de afstandsbediening om een instelling tc wijzigcn.

Als u de OSD wilt afsluiten, gaat u maar het tabblad Afsltn en drukt u op de toets @p het bedieningspaneel of de toets Menu op de afstandsbediening.

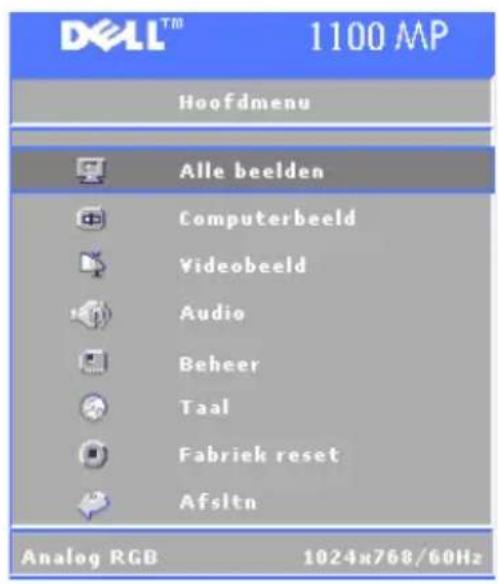

Hoofdmenu

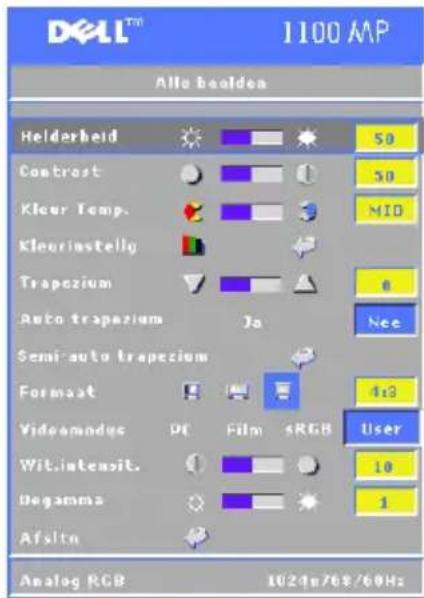

Menu Alle beelden

HELDERHEID—Gebruik de toetsen en op het bedieningspaneel of de toets of op de afstandsbediening om de helderheid van het beeld te wijzigen.

CONTRAST—Gebruik de toetsen en op het bedieningspaneel of de toets of op de afstandsbediening om het verschilussen de meest heldere en de donkerste delen van het bceld aan te geven. Als u het contrast wijzigt, verandert het zwart en het wit in het bceld.

KLEUR TEMP.-Wijzig de kleurtemperatuur. Ioe hoger de temperatuur, hoe blauwer het scherm wordt; hoe lager de temperatuur, hoe roder het scherm wordt.

Met de gebruikersmodus worden de Waarde in het menu Kleurinstelling ingeschakeld.

KLEURINSTELLG—Handmatig dc klcuren rood, groen en blauw wijzigcn.

TRAPEZIUM—Wijzig de beeldvervorming die is ontstaan bij het kantelen van de projector (+/-16^) .

Auto TRAPEZIUM—Selecteer Ja om de autocorrectie voor verticale beeldvervorming die is ontstaan bij het kantelen van de projector in te schakelen. Om het trapezium handmatig te wijzigen, drukt u op de toets @p het bedieningspaneel of de toets Menu op de afstandsbediening.

SEMI-AUTO TRAPEZIUM—Druk op de toets op het bedieningspaneel of de toets Menu op de afstandsbediening, de functie Auto trapezium worden een keer uitgevoerd.

HOOGTE-BREEDTEVERHOUDING—Selecteer een hoogte-breedteverhouding om het beeld dat verschijnt te wijzigen.

• 1:1 — Dc ingangsbron wirdt wccrggcven zonder schaalindcling.

Gebruik de hoogte-breedteverhouding 1:1 als u beschikt over een van de volgende onderdelen:

• VGA-kabel en een computer met een resolutie van minder dan XGA (1024 x 768)
• Componentkabel (576p/480i/480p)
  -S-Video-kabel
• Composietkabel

16:9 — De ingangsbron worden afgestmcd op dc brecdtc van het scherm.
4:3 - De ingangsbron wird afgestemd op het scherm.

Gcbruik dc hoogtc-brccdteverhouding 16:9 of 4:3 als u beschikt over een van de volgende onderdelen:

• Computcrccsolutic grocr dan XGA
• Componentkabel (1080i of 720p)

VIDEOMODUS—Selecteer een modus om het beeld waarvoor dc projector worden gebruikt te optimaliseren: Film, PC, sRGB (vraagt een betere kleurvoorsteling) en User (stel uw voorkeursinstelleningen in). Als u de instelleningen voor Wit.intensit. of Degamma wijzigt, schakelt de projector automatisch over maar User.

WIT.INTENSIT.—Selecteer 0 om dc kleurvoorsteling tc maximaliseren en 10 om dc helderhcid tc maximaliseren.

DEGAMMA—Wijzig de kleurweergave van het schermussen 1 en 6. De standaardinstelling is 0.

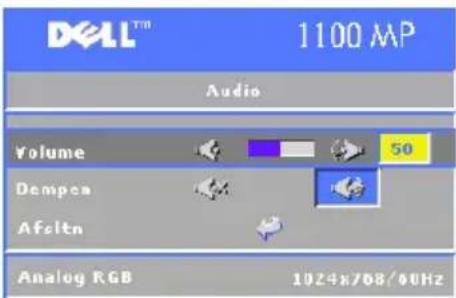

Menu Audio

VOLUME—Druk op dc tocts ⑨ op hct bcdieiningspancel of dc tocts - op dc afstandsbediening om het volume te verlagen en druk op de toets ① op het bedieningspaneel of de toets ^+ op de afstandsbediening om het volume te verhogen.

DEMPEN—Hiermcc kunt u hct volume dempcn.

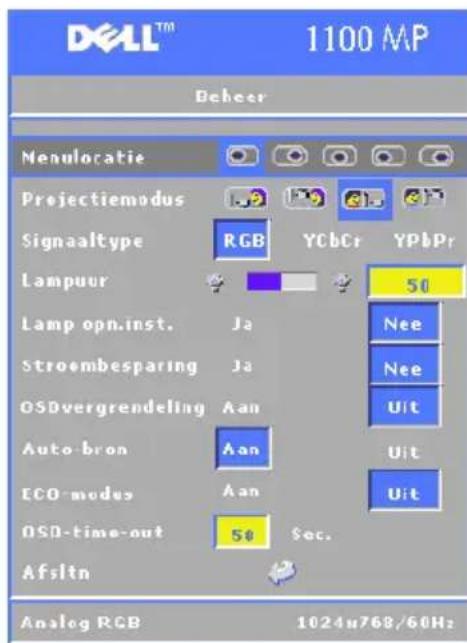

Menu Beheer

MENULOCATIE—Selecteer de locatie van de OSD op het scherm.

PROJECTIEMODUS—Selecteer hoe het beeld moet worden weergegeven:

• Projectie van voren op het scherm (standaard).
• Projectie vanchter het scherm — De projector spicgelt het beeld zodat het beeldchter op een transparant scherm kan worden geprojecteerd.
• Projective van voren aan hct plafond — I Het beeld van de projector worden omgedraaid voor projectie vanaf het plafond.
• Projective vanachten aan het plafond — Het beeld van de projector worden omgodraaid en tcvens gspicgeld. U kunt projecteren vanijken een transparant scherm met een aan het plafond bevestigde projector.

SIGNAALTYPE—Selecteer handmatig het signaaltype (RGB, YCbCr of YPbPr).

LAMPUUR—I hier worden aangegeven hoe lang het apparaat al aanstaat sinds de LASTE keer dat de timer opnieuw is ingesteld.

LAMP OPN.INST.—Om de timer van de lamp opnieuw in te stellen, selecteert u Ja nadat u een nieuwe lamp hebt geplaatst.

STROOMBESPARING—Selecteer Ja om dc uiststclperiode van dc stroom in te stellen. De uiststclperiode is dcijd waarin u wilt dat dc projector moct wachten zonder invoersignaal. Na deze ingesteldeijd springt de projector op de stroombesparingmodus en worden de lamp uitgeschakeld. De projector springt weer aan als een invoersignaal worden gedetecteerd of als u op de Aan/uit-toets drukt. Na twee uuwr worden de projector uitgeschakeld en dient u op de Aan/uit-toets te drukken om de projector in te schakelen.

OSDVERGRENDELING—Selectccr Ja om dc OSDvergrendeling in te schakclen zodat het OSD-menu worden verborgen. (Of druk gedurende 15 seconden op de knop op het bedieningspaneel of op de toets Menu op de afstandsbediening).

AUTO-BRON—Selecteer Aan (standaard) om automatisch de beschikbare invocersignalen tc detecteren. Als dc projector aan is en u drukt op Source, worden automatisch het volgende beschikbare invocersignal gezocht. Selecteer Uit om het huidige invocersignal tc blokkeren. Als Aan is geselecterd cn u drukt op Source, selecteert u welk invocersignal u wilt gebruiken.

ECO-MODUS—Selecteer Aan om dc projector op een lager stroomnivcau te gcbruiken (150 watt), zodat dc lamp mogelijk een langere levensduur hccft, het apparaat minder geluid maakt en de helderheid op het scherm minder is. Selecteer Uit voor een normal stroomniveau (200 watt).

OSD-TIME-OUT—Gebruik deze functie om ervoor te zorgen dat het OSD-menu ingeschakcd blijft (in stand-by).

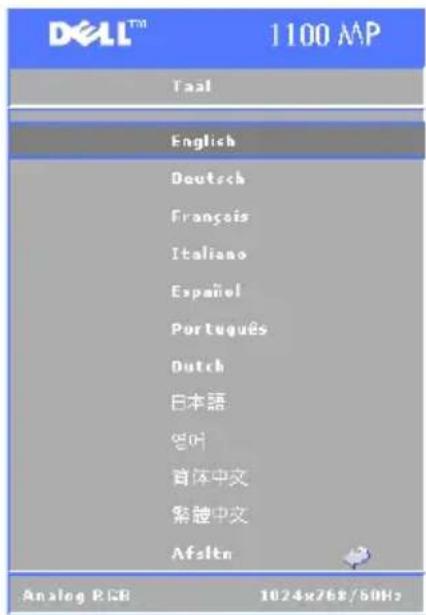

Menu Taal

Druk op de toets of op het bedieningspaneel, of de toets of op de afstandsbediening om de gewenste taal voor de OSD te selecteren.

Druk op de knop op het bedieningspaneel of op de toets Menu op de afstandsbediening om de geselecteerde taal te bevestigen.

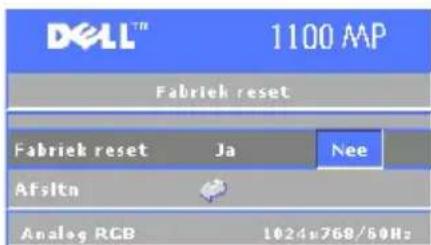

Menu Fabriek reset

Selecteer Ja om de projector terug te zetten op de standardfabrieksinstellenen. Hierbij worden zowel computerbccld- als videobeeldinstellenen teruggezet.

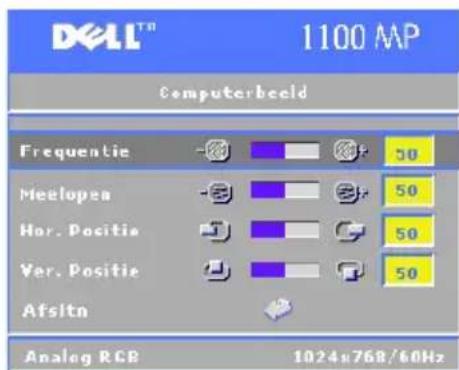

Menu Computerbeeld

OPMERKING: Dit menu is alleen beschikbaar als een computer is aangesloten.

FREQUENTIE—Wijzig de klokfrequentie van de schermgeevens zodate deze overeenkomt met de frequentie van de grafische kaart van uw computer. Als u een verticale knipperende balk ziet gebruikt u Frequentie om de balken te minimisieren. Het gaat hier om een grove afstelling.

MEELOPEN—Synchroniseer de fase van het signaalschem met de grafische kaart. Als u merkt dat een beeld onstabel is of knippert,

gebruikt u de functie Meelopen om dit te corrigeren. Het gaat hier om een fijnefastelling.

OPMERKING: Wijzig eerst de functie Frequentie en nervolgens de functie Meelopen.

HOR. POSITIE—Druk op dc tocts ⊙ op het bedieningspaneel of dc tocts op dc afstandsbediening om het bceld maar links te verplaatsen en druk op dc tocts ⊙ op het bedieningspaneel of dc tocts op dc afstandsbediening om het bceld maar rechts te verplaatsen.

VER. POSITIE—Druk op de toets ⊙p het bedieningspaneel of de toets ⊥ op de afstandsbediening om beeld maar beneden te verplaatsen en druk op de toets ⊙p het bedieningspaneel of dc toets ⊥ op de afstandsbediening om hct bceld maar boven tc verplaatsen.

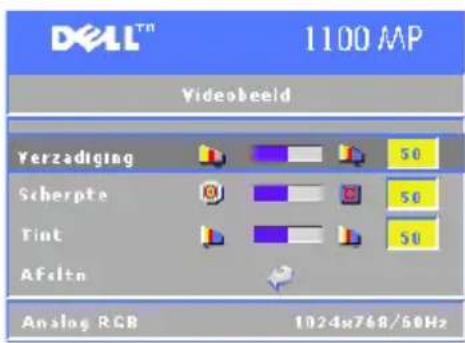

Menu Videobeeld

OPMERKING: Dit menu is alleen beschikbaar als S-video, (composiet) Videosignaal is aangesloten.

VERZADIGING—Druk op de toets op het bedieningspaneel of de toets op de afstandsbediening voor meer kleur in het beeld en druk op de toets op het bedieningspaneel of de toets op de afstandsbediening voor minder kleur in het beeld.

SCHERPTE—Druk op de toets op het bedieningspaneel of op de toets op de afstandsbediening om het beeld minder

scherp te make n end ruk op de toets op het bedieningspaneel of de toets op de afstandsbediening om het beeld scherper te make.

TINT—Druk op de toets op het bedieningspaneel of op de toets op de afstandsbcedijnig voormeer groen in het beeld en druk op de toets op het bedieningspaneel of de toets op de afstandsbcedijnig voormeer rood in het beeld.

Problemen met de projector oplossen

Raadpleeg de volgende tips voor het oplossen van problemen als u problemen ondvindt met de projector. Neem contact op met Dell als het probleem zich blijft voordoen.

Probleem Mogelijke oplossing

Erverschijntgeenbeeld op het scherm

• Controller of de kap van de lens is verwijderd en de projector is aangezet.
• Controller of de externe grafische poort is ingeschakld. Als u een laptop van Dell gcbruikt, drukt u op Voalc andere computers raadpleegt u de documentationatie.

OPMERKING: Gun de projectorijd om de bron te zoeken.

• Controller of alle kabelsGOOD zijn aangcsloten. Zic 'Dc projector aansluiten' op pagina 361.
• Controller of de pinnen van de connectoren Niet zich verbogen of gebroken.
• Controller of de lamp goed is geinstalleerd (zie 'De lamp verwangen' op pagina 382).

Probleem (vervolg)	Mogelijk oplossing (vervolg)
Hct becloud wordtGPCdcltijk of onjuist wccrgcgcven of schuift over het scherm	1 Druk op dc knop Resync op dc afstandsbcding of op hct bcdingspancel.2 Als u een laptop van Dell hebt, stelt u de resolutie van de computer in op XGA (1024 x 768):a Klik met dc rechttermuisknop op hct ongbbruiktc decl van uw Windows-burcaublad, klik op Eigenschappen en selecteer verrolgens het tabblad Instellingen.b Controller of dc externe monitorpoort is ingcesteld op 1024 x 768 pixels.c Druk op Fn DnncuAls u problemen ondervindt bij het wijzigelen van resolutions of als uw scherm blokkecrt, start u alle apparatuur en de projector opnieuw op.Raadpleeg de bijbehorende documentatie als u geen gcbruik maakt van een laptop van Dell.
Uw presentatie worden nicht weergegeven op het scherm	Druk op fals dnen laptop van Dell gezruikt.
IHet beeld is onstabel of knippert	Wijzig de instelling voor Meelopen in het OSD-tabblad Computerbeeld.
IHet becloud heeft een verticale knipperende balk	Wijzig dc frquentic in het OSD-tabblad Computerbeeld.
De beeldkleur is Niet juist	Als het uitgangssignaal van uw grafische kaart is ingesteld op Groen en u VGA-wccrgave bij een signaal van 60 Hz wenst,.gaat u maar dc OSD en selectccrt u zichrcnvolgens Bchccr, Signaaltypcen RGB.
IHet beeld is Niet scherp 1	Wijzig dit met de focusing op de projectorlens.2 Controller of het projectieschem op de juiste afstand van de projector staat (1,2 m tot 10 m).
IHet beeld worden uitgerekt als een breedbeeld-dvd (hoogte-breedteverhouding 16:9) worden weergegeven	De projector detecteert automatisch de breedbeeld-dvd en wijzigt de hoogte-breedteverhouding in volledig scherm met een standaardinstelling van 4:3 (letterbox). Als het beeld dan nog uitgerekt is, wijzigt u de hoogte-breedteverhouding als volgt: • Als u een breedbeeld-dvd aftspeelt, selectcert u (indien möglich) dc hoogte-breedtcverhouding 4:3 op dcDVD-spclcr. • Als u de hoogte-breedteverhouding van 4:3 Niet op uwDVD Aunt selecteren, selecteert u de hoogte-breedteverhouding van 4:3 in het menu Alle beelden in de OSD.
Beeld is gedraaid Selecteer Beheer in de OSD en wijzig de projectiemodus.
Dc lamp is doorgebrand of maakt ccn knallend gluid	Als dc lamp bijna op is, kan dcze doorbranden cn hoort u ccn knallend gluid. Als dit gcbcurt, kurz u dc projector niort mcrr aan zctten en verschijnt in hct LCD-schem de tekst Lamp Defective (Lamp kapot) totdat de lamp is verrangen. Zie ‘De lamp verwangen’ op pagina 382 voor meer informatie over het verwangen van de lamp.
De afstandsbediening werkst Nieteer goed	De batterij is möglich bijna leeg. Als dat het geval is, dient u deze te verwangen door twee{nieuwc AAA-batterijen.
IHet OSD-venster verschijnt Niet op het scherm nadat u hebt gedrukt op de toets Menu op de afstandsbediening of op het bedieningspaneel.	Probeer de volgende procedures: 1 Druk gcdurndc 15 seconden op dc tocts Menu op dc afstandsbcdieening of op hct bdciningspanccl totdat dc OSD verschijnt. 2 Selecteer Beheer in de OSD. 3 Stcl dc optic OSDvergrendeling in op Uit.

De lampervangen

Vcrvang dc lamp als hct bericht 'De lamp nadert het eind van的那一ar levensduur. De lamp dient te worden verrangen! www.dell.com/lamps' op het scherm verschijnt. Neem contact op met Dell als dit probleem zich blijft voordoen nadat de lamp is verrangen.

WAARSCHUWING: De lamp worden zeer heetijdens het gebruik. Probeer de lamp Niet te verrangen voordat de projector is afgekoeld. Dit duurt ten minste 30 minutes.

WAARSCHUWING: Raak nooit de gloeilamp of het glas van de lamp aan. De gloeilamp kan exploderen als gevolg van onjuist gebruik, zoals het aanraken van de gloeilamp of het glas van de lamp.

1 Zet de projector uit en verwijder de stekker uit het stopcontact.
2 Laat de projector ten minste 30 minutes afkoelen.
3 Maak de twcc schroven los waarmcc hct lampenkapje vast zit en verwijder hct kapje.
4 Maak de twee schroeven los waarmee de lamp vastzit.
5 Pak de lamp beet bij het metaal en haal de lamp eruit.
6 Voer de stappen 1 tot en met 5 in omgekeerde volgorde uit om de neue lamp te installeren.
7 Stel de lamp opniew in en selecteer het linkerpictogram Lamp opn.inst. in het OSD-tabblad Beheer.

OPMERKING: Dell kan u vragen de lampen die zichn verrangen tijdens de garantieperiode terug te sturen maar Dell. Raadpleeg anders het lokale afvalverwerkingsbedrijf voor het adres van de dichtstbijzijnde afvalverwerking.

OPMERKING: De lamp bevat kwik. Het verwijderen van dit materiaal isuit milieuoverwegingen möglichko Voorgeschreven. Neem voor meer informatie over verwijderen of

hergebruiken contact op met de lokale autoriteiten of met Milieu Centraal op www.milieucentraal.nl.

Specifications

Lichtklep Enkelec-chip-technologie DLP™ DDR (dubbcclc datatransmissicsnelcid)

IHolderheid 1400 ANSI lumens (max.)

Contrastverholding 2000:1 standard (Full On/Full Off)

Uniformitcit 80% standard (standaard Japan-JBMA)

Lamp Lamp van 200 watt UHP, door gebruiker te verrangen (tot 2500 uur in dc ccomodus)

Aantal pixels 800 × 600 (SVGA)

Schemkleuren 16,7 miljoen kleuren

Snelheid klcurwiel 100 127,5Hz (2X)

Projectielens F/2,5, f=28,8~34,5 mm met 1.2x handmatige zoomlens

Schemiformaat projectie 27-275 inches (diagonal)

Projecticalstand 1,2m 10m

Videocompatibilitieit Compatibele NTSC, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM en HDTV (1080i, 720p, 576i/P, 480i/P) Capacit compositc video, Component vidco en S-video

II. frequentie 15-70 kHz (analoog)

V. frequente 43 - 85Hz (analoog)

Stroomvoorzicening Universeeel 100-240 V AC 50-60 Hz met PFC-ingang

Stroomverbruik 250 watt in volledige stroommodus (typisch), 200 watt in ecomodus

Audio 1 luidsprcker, 2 watt RMS

Geluidsniveau 34dB() in volledig modus, 32 dB(A) in ecomodus

Omgeving Werktemperatuur: 0 ^ C tot 35~^ C (32°F tot 95°F)

Vochtigheidsgraad: max. 95%

Opslagtemperatuur: -20^ tot 60^ (-4^ tot 140^)

Vochtighcidsgraad: max. 80%

Reglementen FCC, CE, VCCI, UL, cUL, TuV-GS, ICES-003, MIC, C-Tick, GOST, CCC, PSB, NOM, TuV-S/Argentina

I/O-connector Voeding: AC-contactdoors

Computerinvoc: ccn D-sub voor analogog/component, HDTV-ingangssignalen

Computeruitvoer: een 15-pins D-sub

Video-ingang: een composietvideo
RCA en een S-video

USB-ingang: een USB-connector

Audio-ingang: een klinksteker (diameter van 3,5mm )

Ecn mini-DIN RS232 voor draadafstandsbcdieening van de projector vanaf de pc

Pentoewijzing RS232

Protocol RS232

• Communicatie-installingen

AansluitingsinstallingenWaarde
Transmissiesnelheid: 19200
Databits: 8
Pariteit Geen
Stopbits 1

• Syntaxis bedieningsopdrachten (van pc maar projector) [H][AC][SoP][CRC][ID][SoM][COMMAND]
  Voorbeeld: de projector inschakelen
  Vul de volgende code in: 0xBE 0xEF 0x10 0x05 0x00 0xC6 0xFF
  0x11 0x11 0x01 0x00 0x01

Lijst met bedieningsopdrachten

Lijst met bedienings-opdrachten	Adrescode (BYTE)	Grootte van de lading (WOORD)	CRC16 voor het hele pakket (WOORD)	Id van het bericht (WOORD)	Grootte van het bericht (WOORD)	Opdracht-code (BYTE)	Opdrachtomschrijving
0xefbe 0x100x0005	0xffc6 0x11	11 0x0001	0x01 Power	+
		0xbfc7 0x02 Menu
		0x7c07 0x03 Up
		0x3fc5 0x04 Down
		0xfc05 0x05 Lcf
		0xbe04 0x06 Right
		0x7fc4 0x07 Rcsync
		0x3fc0 0x08 Source
		0xfc00 0x09 Volume
		0xbc01 0x0A Volume-
		0xffc3	0x0E Frcczc	V.	0x0D	Mute
		0xbfc2 0x0F Frczzc
		0x7e02			0x0F	Hide
		0x3fca			0x10	Video Mode
		0x7fcb 0x13	V.	V.			Keystone Up
		0x3c09 0x14					Keystone Down
		0x7e08 0x17	Format				(4:3/16:9)

Compatibiliteitsmodi

Modus Resolutie (ANALOG)
		V. frequentie (IIz) II. fiquentie (KIIz)
VGA 640x350 70 31,5
VGA 640x350 85 37,9
VGA 640x400 85 37,9
VGA 640x480 60 31,5
VGA 640x480 72 37,9
VGA 640x480 75 37,5
VGA 640x480 85 43,3
VGA 720x400 70 31,5
VGA 720x400 85 37,9
SVGA 800x600 56 35,2
SVGA 800x600 60 37,9
SVGA 800x600 72 48,1
SVGA 800x600 75 46,9
SVGA 800x600 85 53,7
XGA 1024x768 43,4 35,5
XGA 1024x768 60 48,4
XGA 1024x768 70 56,5
XGA 1024x768 75 60,0
XGA 1024x768 85 68,7
SXGA 1280x1024 60 63,98
SXGA+ 1400x1050 60 63,98
MAC LC13"	640x480 66	66	34,98
MAC II 13"	640x480 66	68 35
MAC 16"	832x624 74	55	49,725
MAC 19" 10	24x768 75 60,24
MAC	1152x870	75,06	68,68
MAC G4	640x480 60	31,35
MAC G4	640x480 120	68,03
IMac DV	640x480 117	60
IMac DV	800x600 95	60
IMac DV	1024x768	75	60

IMac DV 11	52x870 75 68,49
IMac DV 12	80x960 75 75

Contact opnemen met Dell

Als u via internet contact wilt opnemen met Dell, gaat u maar de volgende websites:

www.dell.com
- support.dell.com (technische ondersteuning)
- premiersupport.dell.com (technische ondersteuning voor onderwijinstellingen, de overheid, de gezondheidszorg en middelgrote en groe bedrijven, met inbegrip van Premier-, Platinum- en Gold-klanten)

Raadpleeg de onderstaande tabel voor websites die specifiek zijn voor uw land.

OPMERKING: gratis telefoonnummers zijn bedoeld voor gebruik binnen het land waarvoordeze nummers in de lijst zich opgenommen.

Wanner u contact要去 opnemen met Dell, kurz u de internetadressen en telefoonnummers in de onderstaande tabel gebruiken. Raadpleeg zo nodig de Telefonische inlichtingendienst.

Land (plaats) Internationala toegangsnummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en Gratis telefonnummers
Amerikaanse Maagdeneilanden	Algemene ondersteuning	1-877-673-3355
Anguilla Algcmnc onderstcuning		Gratis: 800-335-0031
Antigua en Barbuda Algemene ondersteuning		1-800-805-5924
Argentinie (Buenos Aires) Internationale toegangsnummer: 00 Landnummer: 54 Netnummcr: 11	Website: www.dell.com.ar
	E-mail: [e-mail]
	E-mail voor pc's en laptops: [e-mail]
	E-mail voor servers en EMC: [e-mail]
	Klantenservice	Gratis: 0-800-444-0730
	Technische ondersteuning	Gratis: 0-800-444-0733
	Diensten technische onderstcuning	Gratis: 0-800-444-0724
	Verkoop	0-810-444-3355
Aruba Algcmnc onderstcuning		Gratis: 0800-1578
Australiê (Sydney) Internationale toegangsnummer: 0011 Landnummer: 61 Netnummer: 2	E-mail (Australia): [e-mail]
	E-mail (Nieuw-Zeeland): [e-mail]
	Particularcren/klcinc bcdrijven	1-300-655-533
	Overheid/zakelijkke accounts	Gratis: 1-800-633-559
	Preferced Accounts (PAD)	Gratis: 1-800-060-889
	Klantenservice	Gratis: 1-800-819-339
	Technische onderstcuning - laptops/pc's	Gratis: 1-300-655-533
	Technische ondersteuning - scrivers/workstations	Gratis: 1-800-733-314
	Vcrnoop - zakelijkce accounts	Gratis: 1-800-808-385
	Transactieverkoop	Gratis: 1-800-808-312
	Fax	Gratis: 1-800-818-341
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en Gratis telefoonnummers
Bahama's Algemeancn oncrstcuning		Gratis: 1-866-278-6818
Barbados Algemenc oncrstcuning		1-800-534-3066
België (Brussel)	Website: support.euro.dell.com
International toegangsummer: 00	E-mail (Wallonic):
Landnummer: 32	support.euro.dell.com/be/fr/
Netnummer: 2	emaildell/
	Technische oncrstcuning	02 481 92 88
	Fax - Technische onersteuning	02 481 92 95
	Klantenservice	02 713 15 65
	Verkoop - zakelijkce accounts	02 481 91 00
	Fax	02 481 92 99
	Algcmccn	02 481 91 00
Bermuda Algemene onersteuning		1-800-342-0671
Bolivia Algcmnc oncrstcuning		Gratis: 800-10-0238
Brazilië	Website: www.dell.com.br
International toegangsummer: 00	Klantenservice cn tcchnische ondersteuning	0800 90 3355
Landnummer: 55	Fax - Technische onersteuning	51 481 5470
Netnummer: 51	Fax - Klantenservice	51 481 5480
	Verkoop	0800 90 3390
Britse Maagdeneilanden Algemene onersteuning		Gratis: 1-866-278-6820
Brunei	Technische	604 633 4966
Landnummer: 673	klantenondersteuning (Penang, Maleisë)
	Klantenservice	604 633 4949
	(Penang, Maleisë)
	Transactieverkoop (Penang, Maleisë)	604 633 4955
Land (plaats) Internationala toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en grats telefoonnummers
Canada (North York, Ontario)	Status on linc bcstellingcn: www.dell.ca/ostatus
International toegangsummer: 011	AutoTech (gcautomatisccrdc technische ondersteuning)	Gratis: 1-800-247-9362
	Klantenservice - particulicren/kleine bedrijven	Gratis: 1-800-847-4096
	Klantenservice - middelgrote en grote bedrijven/overheid	Gratis: 1-800-326-9463
	Technische ondersteuning - particulicren/kleine bedrijven	Gratis: 1-800-847-4096
	Technische ondersteuning - middelgrote en grote bcdrijven/overheid	Gratis: 1-800-387-5757
	Verkoop - particulieren/kleine bedrijven	Gratis: 1-800-387-5752
	Verkoop - middelgrote en grote bedrijven/overheid	Gratis: 1-800-387-5755
	Vcrkoop - onderdcln en uitgebreide diensten	1 866 440 3355
Caymaneilanden Algemene ondersteuning		1-800-805-7541
Chili (Santiago) Landnummer: 56	Verkoop, klantenservice en technische ondersteuning	Gratis: 1230-020-4823
Netnummer: 2
Land (plaats) Internationala toegangsnumber	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gratis telefoonnummers
Landnummer: 86	Website - Tchnische ndersteuning:
Netnummer: 592	support.dell.com.cn
	E-mail - Technische ndersteuning:
	cn_support@ Dell.com
	E-mail - Klantenservice:
	[e-mail]
	Fax - Tchnische ondersteuning	592 818 1350
	Technische oncrsteuning - DellTM/DimensionTM/InspironTM	Gratis: 800 858 2969
	Technische ondersteuning - OptiPlexTM/LatitudeTM/Dcell PrecisionTM	Gratis: 800 858 0950
	Technische ondersteuning - scrvrs/opslag	Gratis: 800 858 0960
	Technische ondersteuning - projectoren/PDA's/schakels/ routers c.d.	Gratis: 800 858 2920
	Technische ondersteuning - printers	Gratis: 800 858 2311
	Klantenservice	Gratis: 800 858 2060
	Fax - Klantenservice	592 818 1308
	Particulieren/kleine bedrijven	Gratis: 800 858 2222
	Preferred Accounts (PAD)	Gratis: 800 858 2557
	Grote zakelijkke accounts (GCP)	Gratis: 800 858 2055
	Grote zakelijkke accounts (Key Accounts)	Gratis: 800 858 2628
	Grote zakelijkke accounts - Noord	Gratis: 800 858 2999
	Grote zakelijkke accounts - Noord/overheid/onderwijts	Gratis: 800 858 2955
	Grote zakelijkke accounts - Oost	Gratis: 800 858 2020
Land (plaats) Internationala toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gratis telefoonnummers
China (Xiamen) Landnummer: 86 Nctnummer: 592 (Vervolgd)	Grotc zakelijk accounts - Oost/overheid/onderwijs Grotc zakelijk accounts - Queue Team Grotc zakelijk accounts - Zuid Grote zakelijk accounts - West Grotc zakelijk accounts - onderdelen	Gratis: 800 858 2669 Gratis: 800 858 2572 Gratis: 800 858 2355 Gratis: 800 858 2811 Gratis: 800 858 2621
Colombia Algcmnc onderstuning		980-9-15-3978
Costa Rica Algemene ondersteuning		0800-012-0435
Tsjechische Republiek (Praag) Internationala toegangsummer: 00 Landnummer: 420	Wcbsitc: support.euro.dell.com E-mail: czech_dell@ Dell.com Technische ondersteuning Klantenservice Fax Fax - Technisch Algemeen	22537 2727 22537 2707 22537 2714 22537 2728 22537 2711
Denemarken (Kopenhagen) Internationala toegangsummer: 00 Landnummer: 45	Wcbsitc: support.euro.dell.com E-mail: support.curo.dell.com/dk/da/ emaildell/ Technische ondersteuning Klantenservice - zakelijk accounts Klantcnscrvicc - particuliciren/klcinc bcdrijven Algemeen - zakelijk accounts Fax algemeen - zakelijk accounts Algemeen - particulieren/kleine bedrijven Fax algcmccn - particulieren/kleine bedrijven	7023 0182 7023 0184 3287 5505 3287 1200 3287 1201 3287 5000 3287 5001
Land (plaats) International toegangsnummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en Gratis telefoonnummers
Dominica Algemeancn onderstcuning		Gratis: 1-866-278-6821
Dominicaanse Republiek Algemene onderstcuning		1-800-148-0530
Duitsland (Langen) International toegangsnummer: 00 Landnummer: 49 Netnummer: 6103	Website: support.euro.dell.com E-mail: [e-mail] Technische ondersteuning Klantenservice - particulieren/kleine bedrijven Klantenservice - algcmccn Klantenservice - Preferred Accounts Klantenservice - grote accounts Klantenservice - overheid Algemeen	06103 766-7200 0180-5-224400 06103 766-9570 06103 766-9420 06103 766-9560 06103 766-9555 06103 766-7000
Ecuador Algemene ondersteuning		Gratis: 999-119
El Salvador Algemene ondersteuning		01-899-753-0777
Finland (Helsinki) International toegangsnummer: 990 Landnummer: 358 Netnummer: 9	Website: support.euro.dell.com E-mail: support.euro.dell.com/fi/fi/ emaildell/ Technische ondersteuning Klantenservice Fax Algemeen	09 253 313 60 09 253 313 38 09 253 313 99 09 253 313 00
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gris telefoonnummers
Frankrijk (Parijs) (Montpellier)	Wcbsitc: support.euro.dell.com
	E-mail:
International toegangsummer: 00	support.euro.dell.com/fr/fr/
	emaildell/
Landnummer: 33	Particuliceren/klcinc bcdrijven
Netnummers: (1) (4)	Technische ondersteuning	0825 387 270
	Klantncservice	0825 823 833
	Algemeen	0825 004 700
	Algcmccn - buiten Frankrijk	04 99 75 40 00
	Verkoop	0825 004 700
	Fax	0825 004 701
	Fax - buiten Frankrijk	04 99 75 40 01
	Zakelijkke accounts
	Technische onderstcuning	0825 004 719
	Klantenservice	0825 338 339
	Algcmccn	01 55 94 71 00
	Verkoop	01 55 94 71 00
	Fax	01 55 94 71 01
Grenada Algemnc onderstcuning		Gratis: 1-866-540-3355
Griekenland	Website: support.euro.dell.com
Internationale toegangsummer: 00	E-mail:
	support.euro.dell.com/gr/en/
Landnummer: 30	emaildell/
	Technische onderstcuning	00800-44 14 95 18
	Technische onderstcuning - Gold-service	00800-44 14 00 83
	Algemeen	2108129810
	Algemccn - Gold-service	2108129811
	Verkoop	2108129800
	Fax	2108129812
Guatemala Algemene ondersteuning		1-800-999-0136
Guyana Algemene ondersteuning		Gratis: 1-877-270-4609
Land (plaats) Internationala toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gratis telefoonnummers
HongkongInternationala toegangsummer: 001Landnummer: 852	Wcbsitc: support.ap.dell.com
	E-mail - Technische oncrstcuning:apsupport@ Dell.com
	Technische oncrstcuning - Dimension/Inspiron	2969 3188
	Technische oncrstcuning - OptiPlexTM/LatitudeTM/Dcell PrecisionTM	2969 3191
	Technische oncrstcuning - PowerAppTM/PowerEdgeTM/Power ConnectTM/PowerVaultTM	2969 3196
	Klantenservice	3416 0910
	Grote zakelijkke accounts	3416 0907
	Algemnc accounts	3416 0908
	Middelgrote bcdrijven	3416 0912
	Particulieren/kleinebcbedrijven	2969 3105
Ierland (Cherrywood)Internationala tocangsummer: 16Landnummer: 353Nctnummer: 1	Wcbsitc: support.euro.dell.com
	E-mail:dell_direct_support@ dell.com
	Technische ondersteuning	1850 543 543
	Technische ondersteuning - binnen VK	0870 908 0800
	Klantenservice - particulieren	01 204 4014
	Klantenservice - kleinebcdrijven	01 204 4014
	Klantenservice VK - binnen VK	0870 906 0010
	Klantenservice - zaklijkeaccounts	1850 200 982
	Klantenservice - zaklijkeaccounts (binnen VK)	0870 907 4499
	Verkoop - Ierland	01 204 4444
	Verkoop - VK (binnen VK)	0870 907 4000
	Fax - vcrkoop	01 204 0103
	Algemeen	01 204 4444
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en Gratis telefoonnummers
India Technische onderstuning		1600 33 8045
	Verkoop - grote zakelijkce accounts	1600 33 8044
	Verkoop - particulieren/kleine bedrijven	1600 33 8046
Italië (Milaan)	Website: support.euro.dell.com
Internationale toegangsummer: 00	E-mail: support.euro.dell.com/it/it/
Landnummer: 39	emaildell/
Netnummer: 02	Particulieren/kleine bedrijven
	Technische ondersteuning	02 577 826 90
	Klantenservice	02 696 821 14
	Fax	02 696 821 13
	Algemeen	02 696 821 12
	Zakelijkce accounts
	Technische ondersteuning	02 577 826 90
	Klantenservice	02 577 825 55
	Fax	02 575 035 30
	Algcmccn	02 577 821
Jamaica Algemeancn ondersteuning - binnen Jamaica		1-800-682-3639
Land (plaats) Internationala toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gratis telefoonnummers
Japan (Kawasaki)	Wcbsitc: support.jp.dell.com
Internationala toegangsummer: 001	Technische ondersteuning - servers	Gratis: 0120-198-498
Landnummer: 81	Technische ondersteuning - servers (buiten Japan)	81-44-556-4162
Netnummer: 44	Technische ondersteuning - Dimension/Inspiron	Gratis: 0120-198-226
	Technische ondersteuning - Dimension/Inspiron (buiten Japan)	81-44-520-1435
	Technische ondersteuning - Dcell Precision/OptiPlex/Latitude	Gratis: 0120-198-433
	Technische ondersteuning - Dcell Precision/OptiPlex/Latitude (buiten Japan)	81-44-556-3894
	Technische ondersteuning - PDA's, projectoren, printers, routers	Gratis: 0120-981-690
	Technische ondersteuning buiten Japan - PDA's, projectoren, printers, routers	81-44-556-3468
	Faxbox	044-556-3490
	Geautomatisierde 24-uurs bcstelservice	044-556-3801
	Klantenservice	044-556-4240
	Vcrnoop - zaklijkc accounts (tot 400 werkemers)	044-556-1465
	Vcrnoop - Preferred Accounts (>400 wcrkncmrs)	044-556-3433
	Vcrnoop - grote zakelijkke accounts (>3500 wcrkncmrs)	044-556-3430
	Vcrnoop - overheid (overheidsinstellungen/onderwiji sinstellungn/mcdische instellungen)	044-556-1469
	Global Segment Japan	044-556-3469
	Particulieren	044-556-1760
	Algemeen	044-556-4300
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gratis telefoonnummers
Korea (Seoul)	Tecnische onderstuning	Gratis: 080-200-3800
International toegangsummer: 001	Vrkoop	Gratis: 080-200-3600
Landnummer: 82	Klantenservice (Penang, Maleisie)	604 633 4949
Netnummer: 2	Fax	2194-6202
	Algemeen	2194-6000
	Technische ondersteuning - elektronica en accessoires	Gratis: 080-200-3801
Latijns-Amerika Tcchnische	klantenondersteuning (Austin, Texas, VS)	512 728-4093
	Klantenservice (Austin, Texas, VS)	512 728-3619
	Fax - Klantenscrvice/tcchnische ondersteuning (Austin, Texas, VS)	512 728-3883
	Verkoop (Austin, Texas, VS)	512 728-4397
	Fax - vvrnoop (Austin, Texas, VS)	512 728-4600 of 512 728-3772
Luxemburg	Wcbsitc: support.euro.dell.com
Internationale toegangsummer: 00	E-mail: tcch([e-mail]
Landnummer: 352	Technische ondersteuning (Brussel, Belgie)	3420808075
	Verkoop - particulieren/kleine bedrijven (Brussel, Belgie)	Gratis: 080016884
	Vvrnoop - zaklijke accounts (Brussel, Bclgič)	02 481 91 00
	Klantenservice (Brussel, Belgie)	02 481 91 19
	Fax (Brussel, Belgie)	02 481 92 99
	Algemccn (Brussel, Bclgič)	02 481 91 00
Land (plaats) International toegangsnummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en grats telefoonnummers
Macau Landnummer: 853	Technische ondcrstcuning Klantensevice (Xiamen, China) Transactieverkoop (Xiamen, China)	Gratis: 0800 105 34 160 910 29 693 115
Maleisië (Penang) International toegangsnummer: 00 Landnummer: 60 Nctnummer: 4	Website: support.ap.dell.com Technische ondersteuning - Dell Precision/OptiPlex/Latitude Technische ondersteuning - Dimension/Inspiron/clcktronica/ accessoircs) Technische ondersteuning - PowerApp/PowerEdgc/ PowerConnect/PowerVault Klantenservice (Pcnang, Maltisic) Transactieverkoop Verkoop - zakelijkce accounts	Gratis: 1 800 88 0193 Gratis: 1 800 88 1306 Gratis: 1800 88 1386 04 633 4949 Gratis: 1 800 888 202 Gratis: 1 800 888 213
Mexico International toegangsnummer: 00 Landnummer: 52	Technische klantcnondcrstcuning Vcrkoop Klantenservice Algemeen	001-877-384-8979 001-877-269-3383 50-81-8800 01-800-888-3355 001-877-384-8979 001-877-269-3383 50-81-8800 01-800-888-3355
Montserrat Algemene ondersteuning		Gratis: 1-866-278-6822
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en Gratis telefoonnummers
Nederland (Amsterdam) Internationale toegangsummer: 00 Landnummer: 31 Netnummer: 20	Wcbsitc: support.euro.dell.com
	Technische ondersteuning	020 674 45 00
	Fax - Technische ondersteuning	020 674 47 66
	Klantenscrvice - particulieren/kleine bedrijven	020 674 42 00
	Klantenservice - zakelijk accounts	020 674 4325
	Verkoop - particulieren/kleine bedrijvnen	020 674 55 00
	Verkoop - zakelijk accounts	020 674 50 00
	Fax - Verkoop particulieren/kleine bedrijven	020 674 47 75
	Fax - Verkoop zakelijk accounts	020 674 47 50
	Algemeen	020 674 50 00
	Fax algcmccn	020 674 47 50
Nederlandse Antillen Algemene ondersteuning		001-800-882-1519
Nicaragua Algcmnc onndersteuning		001-800-220-1006
Nieuw-Zeeland Internationale toegangsummer: 00 Landnummer: 64	E-mail (Nieuw-Zeeland): [e-mail]
	E-mail (Australie): [e-mail]
	Technische ondersteuning - laptops/pc's	Gratis: 00801 446 255
	Technische ondersteuning - servers/workstations	Gratis: 0800 443 563
	Particulieren/kleine bedrijven	0800 446 255
	Overheid/zakelijk accounts	0800 444 617
	Verkoop	0800 441 567
	Fax	0800 441 566
Land (plaats) Internationala toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gratis telefoonnummers
Noorwegen (Lysaker)	Wcbsitc: support.euro.dell.com
Internationale toegangsummer: 00	E-mail: support.euro.dell.com/no/no/ emaildell/
Landnummer: 47	Technische ondrstcuning	671 16882
	Klantenservice - zakelijkke accounts	671 17575
	Klantenservice - particulieren/kleine bedrijven	23162298
	Algemccn	671 16800
	Fax algemeen	671 16865
Oostenrijk (Wenen)	Website: support.euro.dell.com
Internationale toegangsummer: 900	E-mail: [e-mail]
Landnummer: 43	Verkoop - particulieren/kleine bcdrijven	0820 240 530 00
Netnummer: 1	Fax - particulieren/kleine bcdrijven	0820 240 530 49
	Klantenservice - particulieren/kleine bedrijven	0820 240 530 14
	Klantenservice - Preferred Accounts (PAD)/zakelijkke accounts	0820 240 530 16
	Technische ondersteuning - particulieren/kleine bedrijven	0820 240 530 14
	Tecnischc ondrstcuning - Preferred Accounts (PAD)/zakelijkke accounts	0660 8779
	Algemccn	0820 240 530 00
Panama Algemene ondersteuning		001-800-507-0962
Peru Algemene ondersteuning		0800-50-669
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en Gratis telefoonnummers
Polen (Warschau) International toegangsummer: 011 Landnummer: 48 Netnummer: 22	Wcbsitc: support.euro.dell.com
	E-mail:
	[e-mail]
	Klantenservice	57 95 700
	Klantenservice	57 95 999
	Verkoop	57 95 999
	Fax - Klantenservice	57 95 806
	Fax - Rccoptic	57 95 998
	Algemeen	57 95 999
Portugal International toegangsummer: 00 Landnummer: 351	Wcbsitc: support.euro.dell.com
	E-mail:
	support.euro.dell.com/pt/en/
	emaildell/
	Technische ondersteuning	707200149
	Klantenservice	800 300 413
	Verkoop	800 300 410 / 800 300 411 / 800 300 412 / 21 422 07 10
	Fax	21 424 01 12
Porto Rico Algemene ondersteuning		1-800-805-7545
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en grats telefoonnummers
Singapore (Singapore) International toegangsummer: 005 Landnummer: 65	Wcbsitc: support.ap.dell.com Technische ondersteuning - Dimension/Inspiron/clcktronica/ accessoires)	Gratis: 1800 394 7430
	Technische ondersteuning - OptiPlexTM/LatitudeTM/Dcell PrecisionTM	Gratis: 1800 394 7488
	Technische ondersteuning - PowerApp/PowerEdge/ PowerConnect/PowerVault	Gratis: 1800 394 7478
	Klantenservice (Penang, Maleisic)	604 633 4949
	Transactieverkoop	Gratis: 1 800 394 7412
	Verkoop - zakelijkke accounts	Gratis: 1 800 394 7419
Slowakije (Praag) International toegangsummer: 00 Landnummer: 421	Wcbsitc: support.euro.dell.com E-mail: [e-mail] Technische ondersteuning	02 5441 5727
	Klantenscrvice Fax	420 22537 2707
	Fax - Ttechnisch	02 5441 8328
	Algemeen - verkoop	02 5441 7585
Land (plaats) Internationala toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gris tefoonnummers
Spanje (Madrid)	Wcbsitc: support.euro.dell.com
Internationale toegangsummer: 00	E-mail:
Landnummer: 34	support.euro.dell.com/es/es/
Netnummer: 91	emaildell/
	Particularen/kleine bedrijven
	Technische ondersteuning	902 100 130
	Klantenservice	902 118 540
	Verkoop	902 118 541
	Algemccn	902 118 541
	Fax	902 118 539
	Zakelijkke accounts
	Technische ondersteuning	902 100 130
	Klantenservice	902 115 236
	Algemccn	91 722 92 00
	Fax	91 722 95 83
St. Kitts en Nevis Algemeanc onderstuning		Gratis: 1-877-441-4731
St. Lucia Algemeanc onderstuning		1-800-882-1521
St. Vincent en de Grenadines Algemene ondersteuning		Gratis: 1-877-270-4609
Taiwan	Wcbsitc: support.ap.dell.com
Internationale toegangsummer: 002	E-mail: [e-mail]
Landnummer: 886	Tcchnische onderstuning - OptiPlex/Latitude/Inspiron/ Dimension/elektronica/accessoires)	Gratis: 00801 86 1011
	Tcchnische onderstuning - PowerApp/PowerEdge/ PowerConnect/PowerVault	Gratis: 00801 60 1256
	Transactievcrnoop	Gratis: 00801 65 1228
	Verkoop - zakelijkke accounts	Gratis: 00801 65 1227
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gris telefoonnummers
Thailand	Wcbsite: support.ap.dell.com
Internationale toegangsummer: 001	Technische ondersteuning - OptiPlex™/Latitude™/Dcll Precision™	Gratis: 1800 0060 07
Landnummer: 66
	Technische ondersteuning - PowerApp/PowcrEdge/ PowerConnect/PowerVault	Gratis: 1800 0600 09
	Klantenservice (Pcnang, Malcisič)	604 633 4949
	Vcrnoop - zakljkc accounts	Gratis: 1800 006 009
	Transactieverkoop	Gratis: 1800 006 006
Trinidad/Tobago Algemeancnderstuning		1-800-805-8035
Turks-en Caicoseilanden	Algemene ondersteuning	Gratis: 1-866-540-3355
Uruguay Algemeancnderstuning		Gratis: 000-413-598-2521
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en Gratis telefoonnummers
Verenigd Koninkrijk (Bracknell) Internationale toegangsummer: 00 Landnummer: 44 Netnummer: 1344	Wcbsitc: support.euro.dell.com Website - Klantenservice: support.euro.dell.com/uk/en/ECare/Form/Home.asp
	E-mail: [e-mail]
	Technische ondersteuning - zakelijkke accounts/Preferred Accounts/PAD (>1000 worknemcrs)	0870 908 0500
	Technische ondersteuning - rchtstrecks/algcmccn)	0870 908 0800
	Klantenservice - Global Accounts	01344 373 186
	Klantenservice - particulieren/kleine bedrijven	0870 906 0010
	Klantenservice - zakelijkce accounts	01344 373 185
	Klantenservice - Prüfrcd Accounts (500-5000 werknamers)	0870 906 0010
	Klantenservice - centrale overheid	01344 373 193
	Klantenservice - lokale overheid/ondcrwiers	01344 373 199
	Klantenservice - gezondheidszorg	01344 373 194
	Vcrnoop - particulicrn/klcinc bedrijven	0870 907 4000
	Vcrnoop - zakelijkce accounts/overheid	01344 860 456
	Fax - particulicrn/klcinc bedrijven	0870 907 4006
Land (plaats) Internationala toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gratis telefoonnummers
Verenigde Staten (Austin, Texas)	Gcautomatisccrdc scrvice voor orderstatus	Gratis: 1-800-433-9014
Internationala toegangsummer: 011 Landnummer: 1	AutoTch - laptops/pc's Eindgebruikers (thuis en kantoor aan huis)	Gratis: 1-800-247-9362
	Technische ondersteuning	Gratis: 1-800-624-9896
	Klantenservice	Gratis: 1-800-624-9897
	Service en ondersteuning DellNet™	Gratis: 1-877-Dclnct (1-877-335-5638)
	EPP-klantcn (Employer Purchase Program)	Gratis: 1-800-695-8133
	Website - finanzièle Diensten: www.dellfinancialservices.com
	Finanzièle Diensten (lease/leningen)	Gratis: 1-877-577-3355
	Finanzièle Diensten (Dell Preferred Accounts, DPA)	Gratis: 1-800-283-2210
	Zakelijkke accounts
	Klantenservice/technische ondersteuning	Gratis: 1-800-822-8965
	EPP-klanten (Employee Purchase Program)	Gratis: 1-800-695-8133
	Technische ondersteuning - printers/projectoren	Gratis: 1-877-459-7298
	Overheid (bestuur/onderwijs/gezondheidszorg)
	Klantenservice/technische ondersteuning	Gratis: 1-800-456-3355
	EPP-klanten (Employee Purchase Program)	Gratis: 1-800-234-1490
	Dell Verkoop	Gratis: 1-800-289-3355 of Gratis: 1-800-879-3355
	Dell Outlet-winkel (opnicuw samengstelde Dcell-computers)	Gratis: 1-888-798-7561
	Verkoop - software en randapparatuur	Gratis: 1-800-671-3355
Land (plaats) International toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gris telefoonnummers
Verenigde Staten (Austin, Texas) International toegangsummer: 011 Landnummer: 1 (Vervolgd)	Vcrkoop - onderdelen Verkoop - uitgebreme diensten cn garantic Fax Dell-diensten voor doven/slechthorenden/spraakgest oorden	Gratis: 1-800-357-3355 Gratis: 1-800-247-4618 Gratis: 1-800-727-8320 Gratis: 1-877-DELLTTY (1-877-335-5889)
Venezuela Algemene ondersteuning		8001-3605
Zuid-Afrika (Johannesburg) International toegangsummer: 09/091 Landnummer: 27 Netnummer: 11	Wcbsitc: support.euro.dell.com E-mail: [e-mail] Gold Queue Technische ondersteuning Klantenservice Vcrkoop Fax Algcmccn	011 709 7713 011 709 7710 011 709 7707 011 709 7700 011 706 0495 011 709 7700
Zuidoost-Azië en Pacifisch gebied	Technische klantcnondcrstcuning/Klantenscr vice/Vcrkoop (Pcnang, Malcisië)	604 633 4810
Land (plaats) Internationala toegangsummer Landnummer Netnummer	Afdeling of servicegebied, website en e-mailadres	Netnummers, abonneummers en gratis telefoonnummers
Zweden (Upplands Vasby)	Wcbsitc: support.euro.dell.com
Internationale toegangsummer: 00	E-mail: support.euro.dell.com/se/sv/
Landnummer: 46	emaildell/
Netnummer: 8	Technische oncrstcuning	08 590 05 199
	Klantenservice - zakelijkke accounts	08 590 05 642
	Klantenservice - particulieren/kleine bedrijven	08 587 70 527
	Ondcrstcuning EPP (Employee Purchase Program)	20 140 14 44
	Fax - Tchnische oncrstcuning	08 590 05 594
	Verkoop	08 590 05 185
Zwiserland (Genève)	Wcbsitc: support.euro.dell.com
Internationale toegangsummer: 00	E-mail: [e-mail]
Landnummer: 41	E-mail (Franstalig/zakelijkke accounts): support.euro.dell.com/ch/fr/
Nctnummer: 22	maildell/
	Technische oncrstcuning - particulieren/kleine bedrijven	0844 811 411
	Technische ondersteuning - zakelijkke accounts	0844 822 844
	Klantenservice - particulieren/kleine bedrijven	0848 802 202
	Klantenservice - zakelijkke accounts	0848 821 721
	Fax	022 799 01 90
	Algemeen	022 799 01 01

Woordenlijst

ANSI lumens—De standard voor het meten van de lichtopbrengst die worden gcbruikt bij projcctocrn.

Backlit (achtergrondverlichting)—Verwijst maar een afstandsbedicening, of een bedieningspaneel van een projector, met verlichte knappen.

Bandbreedte—Het aantal cycli per seconde (Hertz) waarin het verschil wordenuitgcdrukt:tussen dc bovnstc en dc onderste frequencies van cen freqencticband; ook wcl dc bredtc van cen freqencticband.

Brandpuntafstand—De afstand van dc oppervlakte van dc lens tot het brandpunt.

Component video—Een methode om kwaliteitsvideo te leveren met alle componenten van het oorspronkelijke beeld. Deze componenten verwijizenaar luminantie en chrominantie en worden gedefiniereerd met Y'Pb'Pr' voor analogog component en Y'Cb'Cr' voor digitaal component. Componentvideo is beschikbaar opDVD-spelers en -projectoren.

Compositietvideo—Samengesteld beeldsignaal, inclusief beelden lijnondcrdukking cn synchronisatiscignalcn.

Compressie—Een functie waar bij resoluticijnen van het bceld worden verwijderd zodate het beeld in het schermgebied past.

Contrastverhouding—Recks lichte en donkere waarden in een beeld, of de verhouding tussen hun maximale en minimale waarden. Er zijn twec methoden die bij dc projectie-industric worden gcbruikt om dc verhouding tc meten:

1 Full On/Off: meet de verhoudingussen de lichtwaarde van een geheel wit beeld (full on) en die van een geheel zwart beeld (full off).
2 ANSI: worden gemeten door middel van een patroon met zestien wisselende zwarte en witte driehoeken. De gemiddelde lichtwaarde van de witte driehoeken worden gedeel door de gemiddelde lichtwaarde van de zwarte driehoeken om tot een ANSI-contrastverhouding te komn.

De Full On/Off-contrastwaarden zijn alkijd groter dan dc ANSI-contrastwaarden voor dczclfdc projector.

dB—decibcl—Een ccnheid die wordt gebruikt om het relatieve verschil in energie of intensiteit uit te drukken, normala gezien:tussen twee akoestische of elektronische signalen, die geleijk is aan tien keer het gebruiklijke logarithme van dc verhouding van dc twcc niveaus.

Diagonal scherm—Een methode om de grootte van een scherm of een gprojecteerd beeld te meten. Hierbij worden gemeten vanuit een hoek maar de tegenoverliggende hoek. Een scherm met een hoogte van 3 meter en een bredte van 4 meter heeft een diagonal van 5 meter. In dit document worden verondersteld dat de diagonale afmetingen gelden voor de traditionele 4:3 verhouding van een computerbeeld zoals bij het voorbeeld hierboven.

DLP—Digital Light Processing- Bij deze technologie, ontwikkeld door Texas Instruments, ontstaat er aan de hand vankleine gemanipuleerde spiegels een reflecterend beeld. Licht schijnt door een kleurfilter en worden maar de DLP-spiegelv overstuurd waar de RGB-kleuren in een beeld dat op het scherm is geprojecteerd worden gerangschikt, ook welbekend als DMD.

DMD—Digital Micro-Mirror Device-Elke DMD bestaatuit duizenden kantelbare aluminium spiegeltjes op een onzichtbaar kuk.

DVI—Digital Visual Interface- Standaard voor het uitwisselen van digitale beeldinformatieussen digitale apparatenzoals projectoren en pc's.Voor apparaten die DVI ondersteunen kan een digitale verbinding tot stand worden gebracht zonder conversie aan een analogog signaal. Dit levert een perfecte beeldkwaliteit op.

Frequentie—Dit is de snelheid van herhalen van elektrische signalen in cyclic per seconde. Gemeten in Hz.

Gespiegeld beeld—Functie waarmee het beeld horizontaal kan worden gespiegeld. Als deze functie worden gebruikt in een normale projectie, worden de omliggende tekst, de afbeeldingen, enzovoorts ondersteboven afgebeeld. Het omgedraaid beeld worden gebruikt voor projectie van achefteren.

Helderheid—De hoeveelheid Licht akkomstig van een (projectie)schem of een projector. De projectiehelderheid worden gemeten in ANSI lumens.

Hoogte-breedteverhouding—De meest populaire hoogte-breedteverhouding is 4:3 (4 staat tot 3). Televisie- en computerschermen haben een hoogte-breedteverhouding van 4:3, dat wil zeggen dat de bredte van het beeld 4/3 maal de hoogte is.

Hz—Frequentie van een afwisselend signal. Zie Frequentie.

Keystone-correctie—Hiermee worden een verrormd geprojecteerd beeld (meestal het effect van een omgekeerde trapeze) gecorrigeerd; dit wordenveroorzaakt doordat een projector in een verkeerde hoek ten opzichte van het scherm staat.

Kleurtemperatuur—Een methode om de witheid van een lichtbron te meten. Hetlicht van metaalhalidelampen is warmer vergeleken bij dat van halogeen-of gloeilampen.

Laserpointer—Een klein pen- of sigaarvormig aanwijssapparaat met batterij dat een smalle, rode (standaard) en zeer krachtige lichtbundel produccrt die direct heel duidelijk op het scherm zichtaar is.

Maximaal beeldformaat— Het grootst möglichke becld dat een projector kan weergeven in een donkere kamer. Het brandpunt van de lenzen is doorgaans dc bcperkende factor.

Maximale afstand—De maximale afstand van een scherm tot de projector om een bruikbaar (helder genoeg) beeld te krijgen in een volledig donkere kamer.

Metaalhalidelamp—Lamptype dat wordt gebruikt in veel draagbare projectoren voor dc gcmiddcldc gcbruiker en in alle draagbarc projcctorcn voor dc professionlc gcbruiker. Deze lampen hcbben standardc cen 'halfwaardeduur' van 1000-2000 uur. Dat wil zeggen dat ze langzaam aan intensiteit (helderheid) verliezen als ze in gebruik�n en in de halfwaardeduur' branden ze half zo holder als wanner ze{nieuw�n. De kleurtemperatuur van deze lampen is zeer hoog en is gelijk aan kwiklampen die worden gebruikt in straatlantaarns. IHet Licht van deze lampen is extreem' wit (met lichtblauwe gloed). Vergeleken met deze lampen lijkt het Licht van halogeneenlampen geel.

Minimale afstand—De minimale afstand van een projector op een beeld op ccn scherm om tc konnen focussen.

NTSC—Noord-Amerikaanse uitzendstandaard voor video en televisie.

PAL—Een Europese en internationale uitzendstandaard voor video en televisie. Hogrec resolutic dan NTSC.

Power Zoom—Een zoomlens waarmee kan worden in- en uitgczoomd aan de hand van een motor; meestal toegepast op het bedieningspaneel en ook op de afstandsbediening van de projector.

RGB— Rood, Groen en Blauw— Deze kleuren worden standard gebrukt om een monitor tc beschrijven waarvoor(APpe signalen voor elk van dc drie kleuren gelden.

SECAM—Een Franse en internationale uitzendstandaard voor video en televisione. Iogere resolutie dan NTSC.

SVGA (gecomprimeerd)—Om een 800 × 600 -beeld met een VGA-projector te projectcren moet hct oorspronklijkc 800 × 600 -signaal worden gccomprimeerd. Alle informatie worden met slechts tweddederde van de pixels weergegeven (307.000 pixels inplaats van 480.000 pixels). IHet beeld dat ontstaat, heeft het formaat van een SVGA-page, maar de beeldkwaliteit is slechter. Als u een SVGA-computer gebruikt, bereikt u een beter resultaat door de VGA-projector met een VGA-kabel aan te sluiten.

S-Video—Een standard video-overdracht die gebruik maakt van een 4-pins mini-DIN-connector om video-informatie op twcc signaaldraden genaamd luminantic (helderheid, Y) en chrominantie (kleur, C) te versturen. S-Video worden ook wel Y/C genoemd.

SXGA (gecomprimeerd)—Bij XGA-projectoren. Met deze videostandaard is ccn SXGA-rcsolutie van maximaal 1280 × 1024 可想而知.

XGA (gecomprimeerd)—Bij SVGA-projectoren. Met dczc vidcostandaard is XGA-resolutie van maximaal 1024x768 möglichk.

Zoomlens—Lens met ccn verstelbare focale lenghtc waarmee dc beecdgroottc van de operator kleiner of groter kan worden gemaakt.

Zoomlensverhouding—De verhouding tussen hetkleinste en het grootste beeld dat een lens kan projecteren van een vaste afstand. Bijvoorbeeld cen zoomlensverhouding van 1,4:1 bctckcnt dat cen beeld van 10 centimeter zonder zoom cen beeld worden van 14 centimeter met volledige zoom.

Trefwoordenregister

A

Afstandsbediening, 360, 370

B

Bedieningspaneel, 369

Beeldformaat van projectie wijzigen, 382

D

Dell contact opnemen, 391

G

Geprojeertbeeld wijzigen,366 hoogte van de projector aanpassen,366 projectorlager zctten hoogtcverstellingsknop,366 verstelbare voet,366

geprojecteerd beeld wijzigen projectorlager zetten instelwieltje voor kantelhoek,366

H

Hoofdapparaat, 360
Bedieningspaneel, 360
Focusing, 360
Hoogeteverstellingsknop, 360
Lens, 360
Lipje om in/uit te
zoomen, 360

L

Lampervangen,382

0

Ondersteuning contact opnemen met Dell, 391

On-screen display, 372
Alle bcelden, 372
Dcgamma, 374
Wit.intensit., 374
Audio, 374
Beheer, 375
Computerbeeld, 377
Frequentie, 377
Meclopen, 377
Taal, 376
Videobeeld, 378

P

Pentocwijizing RS232

protocol RS232, 387

communicatie-installingen, 387

lijst met

bedieningsopdrachten, 388

syntax

bedieningsopdrachten, 387

Poortaansluitingen

connector voor

audio-ingang, 361

connector voor

composietvideo,361

connector voor VGA-ingang

(D-sub), 361

IR-ontvanger, 361

RS232-connector, 361

S-video-connector, 361

USB-connector, 361

VGA-uitgang (monitor)

loop- through), 361

Problemen oplossen, 379

afstandsbediening,381

Contact opnemen met

Dell, 379

Projectoraansluiten

aansluiten mct

componentkabel,362

aansluiten met

composietkabel,363

aansluiten op een

commerciele

RS232-regelkast, 364

aansluiten op een pc, 364

commercielesRS232-kast,364

compositvidcokabel,363

D-sub-HDTV/component

kabel, 362

D-sub-kabel, 362

installatie voor RS232-

afstandsbediening,363

op ccn computer, 362

professioncle

installatieopties, 363

RS232-kabel, 364

stroomkabel, 362-364

S-Video-kabel, 363

USB-kabel, 362

Projector in-/uitschakelen

projector inschakelen, 365

projector uitschakelen, 365

S

Specifications

aantal pixels, 385

afmetingen, 386

audio, 386

Compatibiliteitsmodi, 389

contrastverholding,385

geluidsniveau, 386

gewicht, 386

H. frequent, 385

helderheid, 385

pentoewijzing RS232, 387

projectivestand,385

projectielens, 385

reglementen,386

schemformulaatprojectie,385

schermkleuren, 385

snelheidkleurwiel,385

stroomverbruik, 386

stroomvoorziening,385

uniformiteit,385

V. frequent, 385

vidcocompatilitcit,385

Z

Zoom- en focusinstallingen van

de projector

aanpassen,368

focusing, 368

lipje om in/uit te zoomen, 368

PpOβoλiKó OúOτημα

Dell 1100MP

Evyειρίδio xρήσης
