INSTRUKCJA OBSŁUGI 1100MP DELL

Tilkoblingsporter IR-mottaker, 707 Komposittvideokontakt, 707 Lydinngangskontakt, 707 RS232-kontakt, 707 S-videokontakt, 707 USB-kontakt, 707 VGA inn (D-sub), kontakt, 707 VGA ut (skjermsløyfe gjennom), 707764 StikkordregisterModel XXX www.dell.com | support.dell.com Projektor Dell TM 1100MP Podręcznik użytkownikaUwagi, przypomnienia i ostrzeżenia UWAGA: Napis UWAGA wskazuje na ważną informację, która pozwala lepiej wykorzystać posiadany projektor. PRZYPOMNIENIE: Napis PRZYPOMNIENIE wskazuje na informacje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i sposobach uniknięcia problemu. OSTROŻNIE: Napis OSTROŻNIE wskazuje na informacje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, uszkodzenia ciała lub śmierci.

Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia. © 2006 Dell Inc. Wszelkie prawa zastrzeżone. Powielanie w jakikolwiek sposób bez pisemnego zezwolenia firmy Dell Inc. jest surowo zabronione. Znaki towarowe użyte w tekście: Dell i logo DELL są znakami towarowymi firmy Dell Inc.; DLP i Texas Instruments są znakami towarowymi firmy Texas Instruments Corporation; Microsoft i Windows są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation; Macintosh jest zastrzeżonym znakiem towarowym firmy Apple Computer Inc. W niniejszym dokumencie mogą być zawarte także inne znaki towarowe i nazwy handlowe, odnoszące się do podmiotów posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Inc. nie rości sobie praw do jakichkolwiek znaków towarowych i nazw handlowych, których nie jest prawnym właścicielem. Ograniczenia i wyłączenia odpowiedzialności Informacje zawarte w niniejszym dokumencie, w tym wszystkie instrukcje, ostrzeżenia oraz deklaracje zgodności z normami i certyfikaty, są publikowane na podstawie danych przekazanych firmie Dell przez producentów i nie były niezależnie weryfikowane ani sprawdzane przez firmę Dell. Firma Dell nie ponosi żadnej odpowiedzialności za jakiekolwiek nieścisłości tych informacji. Wszelkie oświadczenia lub stwierdzenia dotyczące właściwości, funkcji, szybkości lub przydatności części wymienionych w tym dokumencie zostały przekazane przez producenta i nie są oświadczeniami i stwierdzeniami firmy Dell. Firma Dell wyraźnie oświadcza, że nie ma wiedzy co do dokładności, kompletności i uzasadnień takich oświadczeń.

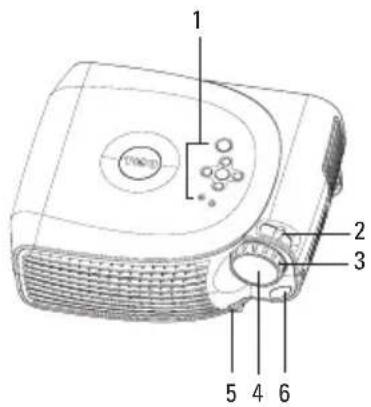

Luty 2006 Wer. A02Spis treści 767 Spis treści 1 Projektor Dell™ Informacje o projektorze . . . . . . . . . . . . 772 2 Podłączanie projektora Podłączanie projektora do komputera . . . . . . . . 774 Podłączanie odtwarzacza DVD, przystawki telewizyjnej, magnetowidu lub telewizora

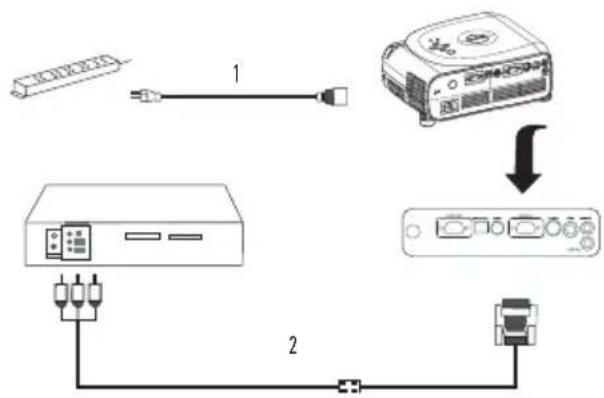

Podłączanie projektora za pomocą kabla component

Podłączanie projektora za pomocą kabla S-Video

Podłączanie projektora za pomocą kabla composite

Podłączanie przewodowego pilota do portu RS232 projektora

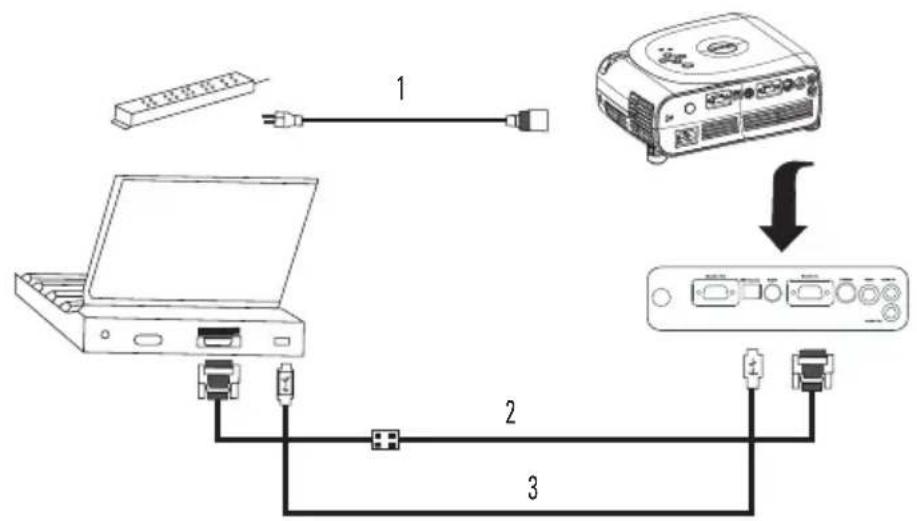

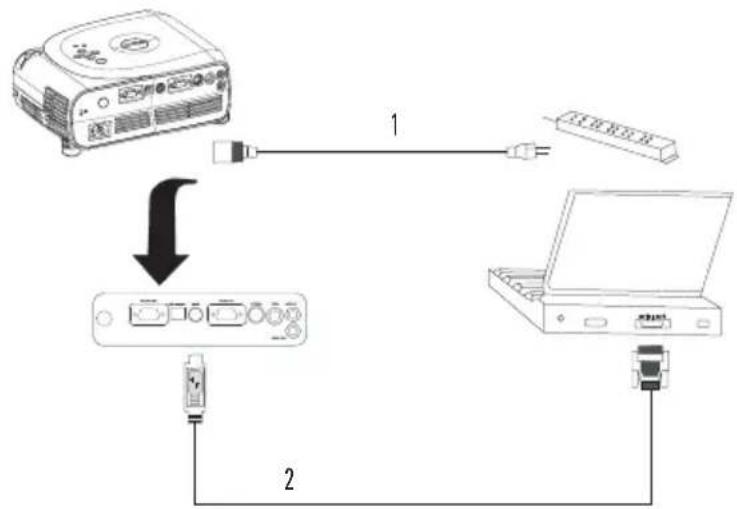

Podłączanie projektora do komputera

Podłączanie projektora do sterowników RS232 . . . . . . . . . . . . . . 777768 Spis treści 3 Korzystanie z projektora Włączanie projektora . . . . . . . . . . . . . . . . 779 Wyłączanie projektora

Regulowanie parametrów wyświetlanego obrazu

Podwyższanie projektora

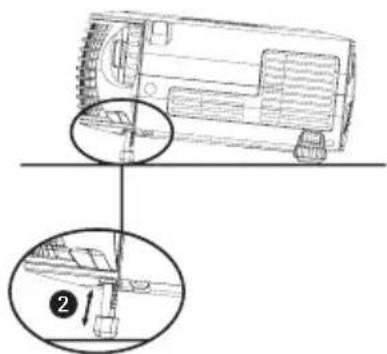

Obniżanie projektora

Regulowanie rozmiaru obrazu z projektora

Regulowanie zoomu i ostrości projektora

Korzystanie z panelu sterowania

Korzystanie z pilota

Korzystanie z menu ekranowego

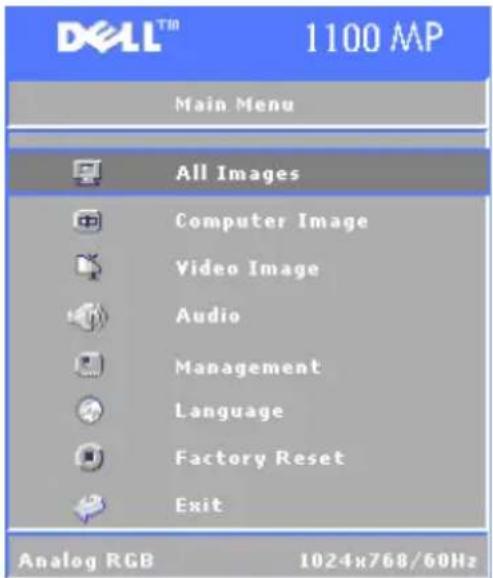

Main Menu (Menu główne)

Menu All Images (Wszystkie obrazy)

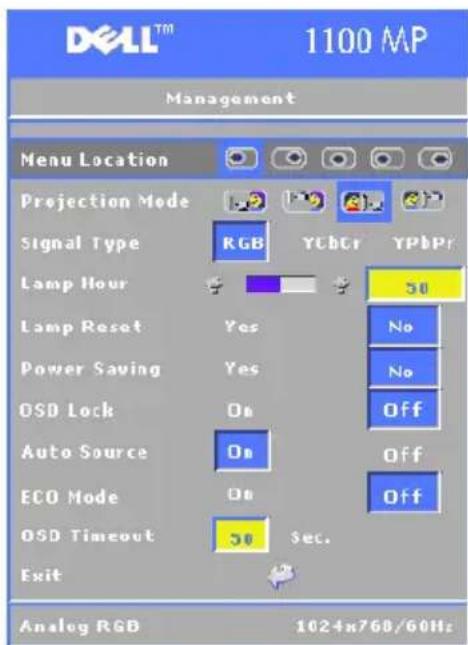

Menu Management (Zarządzanie)

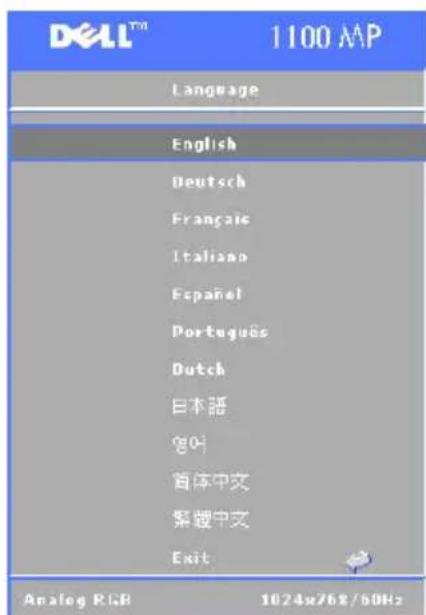

Menu Language (Język)

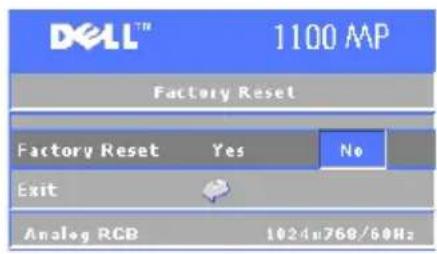

Menu Factory Reset (Przywrócenie ustawień fabrycznych)

Menu Video Image (Obraz wideo) . . . . . . . . 793Spis treści 769 4 Rozwiązywanie problemów z projektorem Wymiana lampy . . . . . . . . . . . . . . . . . . 798 5 Dane techniczne 6 Kontakt z firmą Dell 7 Słowniczek770 Spis treściProjektor Dell™ 771 Projektor Dell™ Zestaw projektora obejmuje kilka elementów wymienionych niżej. Jeśli któregoś z tych elementów brakuje w opakowaniu, należy się skontaktować z firmą Dell. Zawartość opakowania Kabel zasilania (1,8 m) Kabel VGA (D-sub–D-sub) (1,8 m) Kabel S-Video (2,0 m) Kabel USB (1,8 m) Kabel Composite (1,8 m) Kabel połączeniowy VGA–component (1,8 m) Kabel połączeniowy RCA–audio (1,8 m) Kabel mini pin–mini pin (1,8 m)

UWAGA: Podane długości kabli obowiązują tylko w Ameryce Płn. i Płd.www.dell.com | support.dell.com 772 Projektor Dell™ Informacje o projektorze Pilot Baterie Torba Dokumentacja 1 Panel sterowania 2 Regulator zoomu 3 Pokrętło regulacji ostrości 4 Obiektyw 5 Przycisk podpórki 6 Odbiornik sygnału pilota Zawartość opakowania (ciąg dalszy)

456Podłączanie projektora 773

Podłączanie projektora 1 Odbiornik podczerwieni 2 Wyjście przelotowe VGA (na potrzeby wyświetlania obrazu także na monitorze) 3 Złącze USB 4 Złącze RS232 5 Wejście VGA (D-sub) 6 Złącze S-video 7 Złącze zespolonego sygnału wizyjnego 8 Wejście sygnału audio 21345678www.dell.com | support.dell.com 774 Podłączanie projektora Podłączanie projektora do komputera UWAGA: Kabla USB należy użyć, jeśli będą stosowane przyciski Next Page i Previous Page (pozwalające na przechodzenie do odpowiednio następnej lub poprzedniej strony) na pilocie. Podłączanie odtwarzacza DVD, przystawki telewizyjnej, magnetowidu lub telewizora Podłączanie projektora za pomocą kabla component 1 Kabel zasilania 2 Kabel VGA–VGA 3 Kabel USB–USB 1 Kabel zasilania 2 Kabel D-sub–HDTV/Component

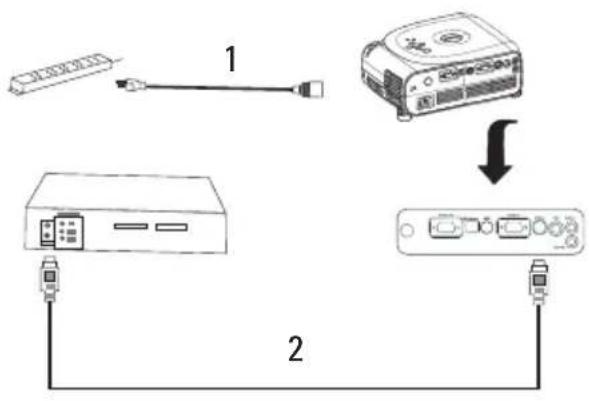

1Podłączanie projektora 775 Podłączanie projektora za pomocą kabla S-Video Podłączanie projektora za pomocą kabla composite 1 Kabel zasilania 2 Kabel S-video 1 Kabel zasilania 2 Kabel do przesyłania zespolonego sygnału wizyjnego

2www.dell.com | support.dell.com 776 Podłączanie projektora Podłączanie przewodowego pilota do portu RS232 projektora UWAGA: Kabel RS232 nie jest dołączony do zestawu. Informacje na temat kabla RS232 i oprogramowania do pilota RS232 można uzyskać u instalatora. Podłączanie projektora do komputera 1 Kabel zasilania 2 Kabel RS232

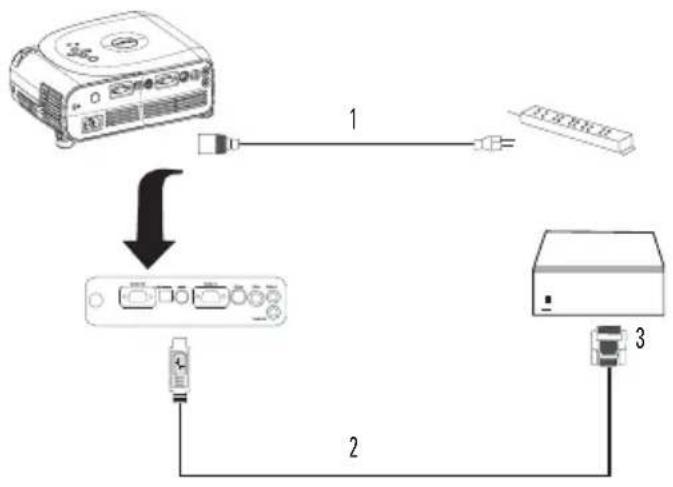

2Podłączanie projektora 777 Podłączanie projektora do sterowników RS232 1 Kabel zasilania 2 Kabel RS232 3 Sterownik RS232

Korzystanie z projektora Włączanie projektora UWAGA: Projektor należy włączyć przed włączeniem źródła obrazu. Lampka przycisku zasilania miga na zielono, dopóki przycisk nie zostanie naciśnięty. 1 Zdejmij osłonę obiektywu. 2 Podłącz kabel zasilania i inne kable. Informacje na temat podłączania projektora można znaleźć w rozdziale „Podłączanie projektora” na stronie 773. 3 Naciśnij przycisk zasilania (informacje na temat umiejscowienia przycisku zasilania można znaleźć w rozdziale „Informacje o projektorze” na stronie 772). Na 30 sekund pojawi się logo firmy Dell. 4 Włącz źródło obrazu (np. komputer, odtwarzacz DVD). Zostanie ono automatycznie wykryte przez projektor. UWAGA: Należy odczekać, aż projektor znajdzie źródło. Jeżeli na ekranie zostanie wyświetlony komunikat „ Searching...

(Trwa wyszukiwanie...), sprawdź, czy odpowiednie kable są prawidłowo podłączone. Jeżeli projektor jest podłączony do wielu źródeł obrazu, naciśnij przycisk Source na pilocie lub panelu sterowania w celu wybrania odpowiedniego źródła. Wyłączanie projektora PRZYPOMNIENIE: Nie należy wyjmować wtyczki kabla zasilania projektora z gniazda, dopóki urządzenie nie zostanie prawidłowo wyłączone w sposób opisany niżej. 1 Naciśnij przycisk zasilania. 2 Ponownie naciśnij przycisk zasilania. Wentylatory będą działać jeszcze przez 90 sekund.www.dell.com | support.dell.com 780 Korzystanie z projektora 3 Wyjmij wtyczki kabla zasilania z gniazda elektrycznego i projektora. UWAGA: Naciśnięcie przycisku zasilania podczas pracy projektora powoduje wyświetlenie następującego komunikatu: „ Press Power button to Turn Off Projector. Projector must cool down for 90 seconds before unplugging or restarting” (Aby wyłączyć projektor, naciśnij przycisk zasilania. Projektor musi się chłodzić przez 90 sekund zanim zostanie odłączony lub włączony ponownie). Komunikat ten znika po 5 sekundach, a wówczas można nacisnąć dowolny przycisk na panelu sterowania. Regulowanie parametrów wyświetlanego obrazu Podwyższanie projektora 1 Naciśnij przycisk podpórki. 2 Unieś projektor i ustaw go pod odpowiednim kątem, a następnie zwolnij przycisk, aby zablokować podpórkę w wybranym ustawieniu. 3 Za pomocą pokrętła regulacji kąta nachylenia dokładnie ustaw kąt wyświetlania; jeśli to konieczne, naciśnij boczne przyciski podpórek, aby unieść tył projektora i ustawić urządzenie pod odpowiednim kątem. Obniżanie projektora 1 Naciśnij przycisk podpórki. 2 Obniż projektor, a następnie zwolnij przycisk, aby zablokować nóżkę w wybranym ustawieniu.Korzystanie z projektora 781 1 Przycisk podpórki 2 Podpórka 3 Pokrętło regulacji kąta nachylenia

2www.dell.com | support.dell.com 782 Korzystanie z projektora Regulowanie rozmiaru obrazu z projektora Ekran (przekątna) Maks. 33,0" (83,8 cm) 55,0"(139,7 cm) 110,0"(279,4 cm) 165,0"(419,1 cm) 220,0"(558,8 cm) 275,0"(698,5 cm) Min. 27,5" (69,8 cm) 45,8"(116,3 cm) 91,7"(232,9 cm) 137,5"(349,3 cm) 183,4"(465,8 cm) 229,2"(582,2 cm) Rozmiar ekranu Maks. (szer. x wys.) 26,4" x 19,8" 44,0" x 33,0" 88,0" x 66,0" 132,0" x 99,0" 176,0" x 132,0" 220,0" x 165,0" 67,1 cm x 50,3 cm111,8 cm x 83,8 cm223,5 cm x 167,6 cm335,3 cm x 251,5 cm447,0 cm x 335,3 cm558,8 cm x 419,1 cm Min. (szer. x wys.) 22,0" x 16,5" 36,7" x 27,5" 73,3" x 55,0" 110,0" x 82,5" 146,7" x 110,0" 183,4" x 137,5" 55,9 cm x 41,9 cm93,2 cm x 69,8 cm186,2 cm x 139,7 cm279,4 cm x 209,6 cm372,6 cm x 279,4 cm465,8 cm x 349,3 cm Odległość 1,2 m 2,0 m 4,0 m 6,0 m 8,0 m 10,0 m *Ten rysunek ma tylko zastosowanie referencyjne. 33,0"(83,8cm)55,0"(139,7cm)110,0"(279,4cm)165,0"(419,1cm)220,0"(558,8cm)275,0"(698,5cm) Odległość między projektorem i obrazem 3,9'(1,2m) 27,5"(69,8cm) 45,8"(116,3cm) 91,7"(232,9cm) 137,5" (349,3cm) 183,4" (465,8cm) 229,2" (582,2cm) 6,6'(2,0m) 13,1'(4,0m) 19,7'(6,0m) 26,2'(8,0m) 32,8'(10,0m)Korzystanie z projektora 783 Regulowanie zoomu i ostrości projektora OSTROŻNIE: W celu uniknięcia uszkodzenia projektora przed przeniesieniem go lub umieszczeniem w torbie należy się upewnić, że obiektyw oraz podpórka są całkowicie schowane. 1 Obraz powiększa i zmniejsza się za pomocą regulatora zoomu. 2 Należy obracać pokrętło regulacji ostrości do czasu, gdy obraz będzie ostry. Ostrość obrazu można uzyskać w odległości od 1,2 m do 10 m.

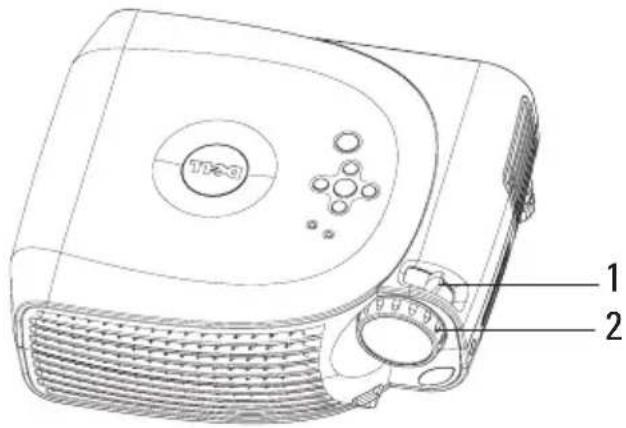

1 Regulator zoomu 2 Pokrętło regulacji ostrości

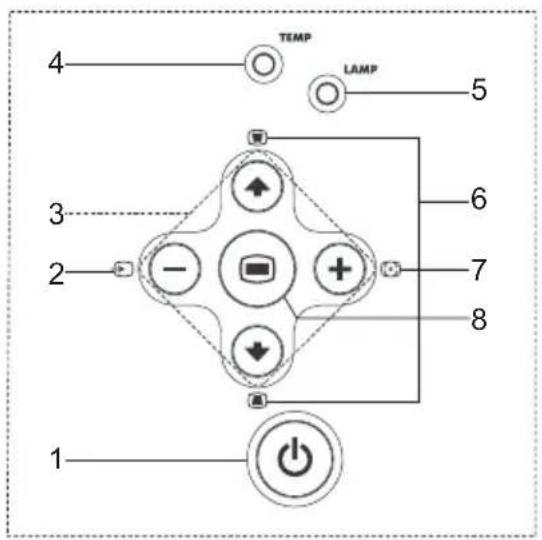

2www.dell.com | support.dell.com 784 Korzystanie z projektora Korzystanie z panelu sterowania 1 Przycisk zasilania Służy do włączania i wyłączania projektora. Więcej informacji na ten temat można znaleźć w rozdziałach „Włączanie projektora” na stronie 779 i „Wyłączanie projektora” na stronie 779. 2 Przycisk wyboru źródła Pozwala wybrać jedno ze źródeł: Analog RGB (analogowe RGB), Composite (zespolony sygnał wizyjny), Component-i, S-video (SVHS) i Analog YPbPr (analogowe YPbPr), jeśli do projektora jest podłączonych wiele źródeł obrazu. 3 Cztery przyciski kierunkowe Za pomocą czterech przycisków kierunkowych, , można wybierać poszczególne karty w menu ekranowym. 4 Lampka ostrzegawcza TEMP

• Jeżeli lampka Temp świeci na pomarańczowo, projektor jest przegrzany. Wyświetlanie jest przerywane automatycznie. Gdy projektor ostygnie, włącz ponownie wyświetlanie. Jeżeli problem nie został rozwiązany, skontaktuj się z firmą Dell.

• Jeżeli lampka Temp miga na pomarańczowo, wentylator projektora jest uszkodzony i urządzenie zostanie wyłączone automatycznie. Jeżeli problem nie został rozwiązany, skontaktuj się z firmą Dell. 5 Lampka ostrzegawcza LAMP Jeżeli lampka ostrzegawcza Lamp świeci na pomarańczowo, należy wymienić lampę.

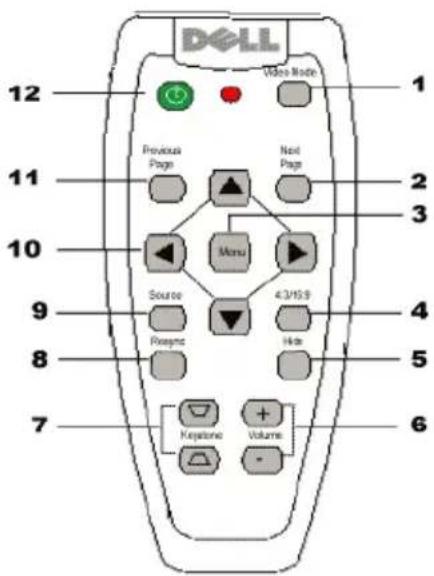

1Korzystanie z projektora 785 Korzystanie z pilota 6 Korekcja trapezu Jeżeli obraz nie jest wyświetlany prostopadle na ekranie, nie jest kwadratowy. Za pomocą tego przycisku można skompensować zniekształcenia obrazu spowodowane nachyleniem projektora (±16 stopni). 7 Przycisk synchronizacji Służy do synchronizowania projektora ze źródłem danych wejściowych. Przycisk synchronizacji nie działa, gdy jest wyświetlone menu ekranowe. 8 Przycisk menu Służy do włączania menu ekranowego. Do poruszania się po menu ekranowym służą przyciski kierunkowe i przycisk menu. 1 Video Mode Naciśnięcie tego przycisku powoduje wyświetlenie informacji o bieżącym trybie wyświetlania. Ponowne naciśnięcia powodują przełączanie trybów wideo: PC (Komputer), Movie (Film), sRGB lub User (Użytkownik). 2 Next Page Służy do przechodzenia do następnej strony. UWAGA: Aby można było korzystać z tej funkcji, do projektora musi być podłączony kabel USB.www.dell.com | support.dell.com 786 Korzystanie z projektora 3 Menu Służy do uaktywniania menu ekranowego. Do poruszania się po menu ekranowym służą przyciski kierunkowe i przycisk menu. 4 4:3/16:9 Służy do zmieniania proporcji: 1:1, 16:9, 4:3. 5 Hide Służy do ukrywania i ponownego wyświetlania obrazu. 6 Volume +/- Służy do zwiększania (+) lub zmniejszania (-) głośności oraz do przełączania kart menu ekranowego. 7 Keystone Jeżeli obraz nie jest wyświetlany prostopadle na ekranie, nie jest kwadratowy. Za pomocą tych przycisków można skompensować zniekształcenia obrazu spowodowane nachyleniem projektora (±16 stopni). 8 Resync Służy do synchronizowania projektora ze źródłem danych wejściowych. Przycisk ten nie działa, gdy jest wyświetlone menu ekranowe. 9 Source Służy do przełączania między źródłami: Analog RGB (analogowe RGB), Composite (zespolony sygnał wizyjny), Component-i, S-video (SVHS) i Analog YPbPr (analogowe YPbPr), jeśli do projektora jest podłączonych wiele źródeł obrazu. 10 Przyciski kierunkowe Za pomocą przycisków i można wybierać opcje menu ekranowego, a za pomocą przycisków i można zmieniać ustawienia. 11 Previous Page Służy do przechodzenia do poprzedniej strony. UWAGA: Aby można było korzystać z tej funkcji, do projektora musi być podłączony kabel USB. 12 Przycisk zasilania Służy do włączania i wyłączania projektora. Więcej informacji na ten temat można znaleźć w rozdziałach „Włączanie projektora” na stronie 779 i „Wyłączanie projektora” na stronie 779.Korzystanie z projektora 787 Korzystanie z menu ekranowego W projektorze jest dostępne menu ekranowe w wielu językach, które można wyświetlać niezależnie od tego, czy do projektora jest podłączone źródło obrazu. W menu głównym można wybierać karty za pomocą przycisku bądź na panelu sterowania albo przycisku bądź na pilocie. Aby wybrać podmenu, należy użyć przycisku na panelu sterowania lub przycisku Menu na pilocie. Wyboru w podmenu dokonuje się za pomocą przycisku bądź na panelu sterowania albo przycisku bądź na pilocie. Po wybraniu odpowiedniej pozycji kolor zmienia się na ciemnoszary. Ustawienia zmienia się za pomocą przycisków i na panelu sterowania albo przycisków i na pilocie. Aby zamknąć menu ekranowe, należy wybrać kartę Exit (Zakończ) i nacisnąć przycisk na panelu sterowania lub przycisk Menu na pilocie. Main Menu (Menu główne)www.dell.com | support.dell.com 788 Korzystanie z projektora Menu All Images (Wszystkie obrazy) BRIGHTNESS (JASNOść) — za pomocą przycisków i na panelu sterowania albo przycisków

na pilocie można ustawić jasność obrazu.

ONTRAST (KONTRAST)—za pomocą przycisków i na panelu sterowania lub przycisków

na pilocie można zmienić wielkość różnicy między najjaśniejszymi a najciemniejszymi częściami obrazu. Regulacja kontrastu powoduje zmianę ilości czarnego i białego koloru w obrazie. COLOR TEMP (TEMP. BARW)—służy do regulacji temperatury barw. Im wyższa temperatura, tym bardziej niebieski jest ekran; im niższa temperatura, tym bardziej czerwony jest ekran. Wybór określonego trybu użytkownika powoduje uaktywnienie wartości w menu ustawień kolorów.

OLOR SETTING (USTAWIENIE KOLORóW)—służy do ręcznej regulacji koloru czerwonego, zielonego i niebieskiego.

EYSTONE (KOREKCJA TRAPEZU)—służy do kompensacji zniekształceń obrazu spowodowanych nachyleniem projektora ( ±16 stopni).

AUTO KEYSTONE (AUTOKOREKCJA TRAPEZU)—

wybranie opcji Yes (Tak) pozwala włączyć automatyczną korekcję zniekształceń obrazu w pionie spowodowanych nachyleniem projektora. Aby ręcznie skorygować trapez, należy nacisnąć przycisk na panelu sterowania lub przycisk Menu na pilocie. SEMI-AUTO KEYSTONE (PółAUTOMATYCZNA KOREKCJA TRAPEZU)— za pomocą przycisku na panelu sterowania lub przycisku Menu na pilocie można przeprowadzić jednorazową automatyczną korekcję trapezu .Korzystanie z projektora 789 ASPECT RATIO (WSPółCZYNNIK PROPORCJI)—służy do wybierania współczynnika proporcji w celu dostosowania wyświetlania obrazu.

• 1:1 — obraz ze źródła jest wyświetlany bez skalowania. Współczynnik proporcji 1:1 należy ustawić, jeśli są używane następujące akcesoria: – kabel VGA; karta graficzna komputera obsługuje rozdzielczość mniejszą niż XGA (1024 x 768), – kabel component (576p/480i/480p), – kabel S-Video, – kabel sygnału zespolonego.

• 16:9 — obraz ze źródła jest dostosowywany do szerokości ekranu.

• 4:3 — obraz ze źródła jest dostosowywany do rozmiarów ekranu. Współczynnik proporcji 16:9 lub 4:3 należy ustawić, jeśli są używane następujące akcesoria: – karta graficzna komputera obsługująca rozdzielczość większą niż XGA, – kabel component (1080i lub 720p).

IDEO MODE (TRYB WIDEO)—służy do wybierania trybu w celu zoptymalizowania wyświetlanego obrazu zależnie od zastosowania projektora: Movie (Film), PC (Komputer), sRGB (zapewnia dokładniejsze odwzorowanie kolorów) i User (Użytkownik). Jeżeli zostaną zmienione ustawienia White Intensity (Balans bieli) lub Degamma, projektor automatycznie przejdzie w tryb User. WHITE INTENSITY (BALANS BIELI)—wartość 0 oznacza zmaksymalizowanie odtwarzania kolorów, a wartość 10 — zmaksymalizowanie jasności.

EGAMMA — wprowadzenie wartości od 1 do 6 pozwala zmienić reprodukcję kolorów na ekranie. Ustawienie domyślne to 0. Menu Audio (Dźwięk) VOLUME (GłOśNOść) — za pomocą przycisku na panelu sterowania lub przycisku - na pilocie można zmniejszyć głośność, a za pomocą przycisku na panelu sterowania lub przycisku + na pilocie — zwiększyć ją. MUTE (WYł. DźWIęKU)—służy do wyłączania dźwięku.www.dell.com | support.dell.com 790 Korzystanie z projektora Menu Management (Zarządzanie) MENU LOCATION (POłOżENIE)—służy do wybierania położenia menu ekranowego na ekranie.

ROJECTION MODE (TRYB PROJEKCJI)—służy do wybierania wyglądu obrazu:

• projekcja z przodu — komputer (ustawienie domyślne).

• projekcja z tyłu — komputer (projektor odwraca obraz, dzięki czemu można go wyświetlać zza przezroczystego ekranu).

• projekcja z przodu — projektor zamocowany u sufitu (projektor odwraca obraz w pionie, dzięki czemu można go wyświetlać, jeśli urządzenie jest zamontowane u sufitu).

• projekcja z tyłu — projektor zamocowany u sufitu (projektor odwraca obraz w pionie; obraz można wyświetlać zza przezroczystego ekranu z projektora zamocowanego u sufitu.

IGNAL TYPE (TYP SYGNAłU)—służy do ręcznego wybierania typu sygnału (RGB, YCbCr lub YPbPr).

AMP HOUR (GODZINY PRACY LAMPY)—pokazuje liczbę godzin działania lampy od ostatniego wyzerowania licznika.

AMP RESET (WYZEROWANIE LICZNIKA LAMPY)—po zainstalowaniu nowej lampy należy wybrać opcję Yes (Tak), aby wyzerować licznik czasu działania lampy.

OWER SAVING (OSZCZęDZANIE ENERGII)—wybranie opcji Ye s (Tak) pozwala ustawić opóźnienie trybu oszczędzania energii. Opóźnienie to czas oczekiwania projektora na sygnał. Po tym czasie projektor przechodzi w tryb oszczędzania energii i wyłącza lampę. Projektor włącza się ponownie, gdy wykryje sygnał wejściowy lub gdy użytkownik naciśnie przycisk Power. Po dwóch godzinach projektor wyłącza się i trzeba nacisnąć przycisk Power, aby włączyć go ponownie.

SD LOCK (BLOKADA MENU EKRANOWEGO)—wybranie opcji Ye s (Tak) pozwala włączyć funkcję OSD Lock (Blokada menu ekranowego) i ukryć menu ekranowe (można także nacisnąć przycisk na panelu sterowania lub przycisk Menu na pilocie i przytrzymać go przez 15 sekund).Korzystanie z projektora 791 AUTO SOURCE (AUTOMATYCZNY WYBóR

źƒ RóDLA)—wybranie opcji On (Wł.) (ustawienie domyślne) pozwala ustawić projektor do automatycznego wykrywania sygnałów wejściowych. Gdy przy włączonym projektorze zostanie naciśnięty przycisk Source, urządzenie automatycznie wyszuka następny dostępny sygnał wejściowy. Aby zablokować bieżący sygnał wejściowy, należy wybrać opcję Off (Wył.). Po wybraniu opcji Off (Wył.) i naciśnięciu przycisku Source należy wybrać sygnał wejściowy, który ma być używany.

CO MODE (TRYB EKOLOGICZNY)—wybranie opcji On (Wł.) pozwala korzystać z projektora przy niższej mocy (150 W), co może owocować dłuższym okresem eksploatacji lampy, cichszą pracą urządzenia oraz mniejszą luminancją obrazu na ekranie. Aby projektor działał z normalną mocą (200 W), należy wybrać opcję Off (Wył.)

SD TIMEOUT (LIMIT CZASU MENU EKRANOWEGO) — służy do ustawiania czasu aktywności menu ekranowego (w stanie bezczynności). Menu Language (Język) Za pomocą przycisku bądź na panelu sterowania albo przycisku bądź na pilocie można wybrać język menu ekranowego. Aby potwierdzić wybór języka, należy nacisnąć przycisk na panelu sterowania lub przycisk Menu na pilocie.www.dell.com | support.dell.com 792 Korzystanie z projektora Menu Factory Reset (Przywrócenie ustawień fabrycznych) Wybranie opcji Ye s (Tak) pozwala przywrócić ustawienia fabryczne projektora. Przywracane są ustawienia obrazu z komputera i obrazu wideo. Menu Computer Image (Obraz z komputera) UWAGA: To menu jest dostępne tylko wtedy, gdy projektor jest podłączony do komputera.

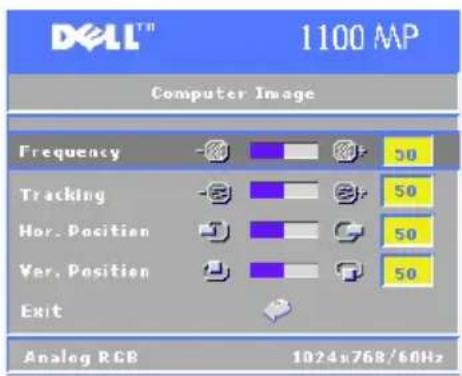

REQUENCY (CZęSTOTLIWOść) — służy do zmieniania częstotliwości zegara wyświetlania, tak aby odpowiadała częstotliwości karty graficznej. Jeżeli na ekranie jest widoczny migający pionowy pas, należy zmniejszyć częstotliwość. Są to ustawienia ogólne.

RACKING (ZESTROJENIE)—służy do synchronizowania fazy sygnału obrazu z kartą graficzną. Jeżeli obraz wyświetlany na ekranie miga i jest niestabilny, można skorygować te zakłócenia za pomocą opcji Tracking. Są to dokładne ustawienia. UWAGA: Najpierw należy określić ustawienie Frequency (Częstotliwość), a później Tracking (Zestrojenie).

OR. POSITION (POłOżENIE W POZIOMIE)— za pomocą przycisku na panelu sterowania lub przycisku

na pilocie można przesunąć obraz w lewo, a za pomocą przycisku na panelu sterowania lub przycisku

na pilocie — w prawo. VER. POSITION (POłOżENIE W PIONIE)— za pomocą przycisku na panelu sterowania lub przycisku

można przesunąć obraz w dół, a za pomocą przycisku na panelu sterowania lub przycisku

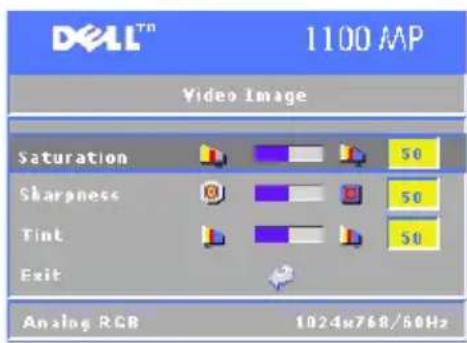

— w górę.Korzystanie z projektora 793 Menu Video Image (Obraz wideo) UWAGA: To menu jest dostępne tylko wtedy, gdy do projektora jest przesyłany sygnał S-video lub zespolony sygnał wizyjny.

ATURATION (NASYCENIE)—za pomocą przycisku na panelu sterowania lub przycisku

pilocie można zmniejszyć intensywność kolorów obrazu, a za pomocą przycisku na panelu sterowania lub przycisku

na pilocie — zwiększyć ją.

HARPNESS (OSTROść) — za pomocą przycisku

na panelu sterowania lub przycisku

na pilocie można zmniejszyć ostrość, a za pomocą przycisku na panelu sterowania lub przycisku

na pilocie — zwiększyć ją. TINT (ZABARWIENIE)—za pomocą przycisku na panelu sterowania lub przycisku

na pilocie można zmniejszyć ilość koloru zielonego na obrazie, a za pomocą przycisku na panelu sterowania lub przycisku

na pilocie — zwiększyć ją.www.dell.com | support.dell.com 794 Korzystanie z projektoraRozwiązywanie problemów z projektorem 795

Rozwiązywanie problemów z projektorem Jeśli wystąpią problemy z projektorem, należy zapoznać się z poniższymi wskazówkami dotyczącymi rozwiązywania problemów. Jeśli problem nie zostanie rozwiązany, należy się skontaktować z firmą Dell. Problem Możliwe rozwiązanie Brak obrazu na ekranie • Sprawdź, czy osłona obiektywu jest zdjęta i czy projektor jest włączony.

• Sprawdź, czy został uaktywniony zewnętrzny port graficzny. Jeżeli używasz przenośnego komputera firmy Dell, naciśnij klawisze i . W przypadku innych komputerów zapoznaj się z instrukcją obsługi. UWAGA: Należy odczekać, aż projektor znajdzie źródło.

• Upewnij się, że wszystkie kable są prawidłowo podłączone. Zobacz „Podłączanie projektora” na stronie 773.

• Sprawdź, czy styki w złączach nie są wygięte lub uszkodzone.

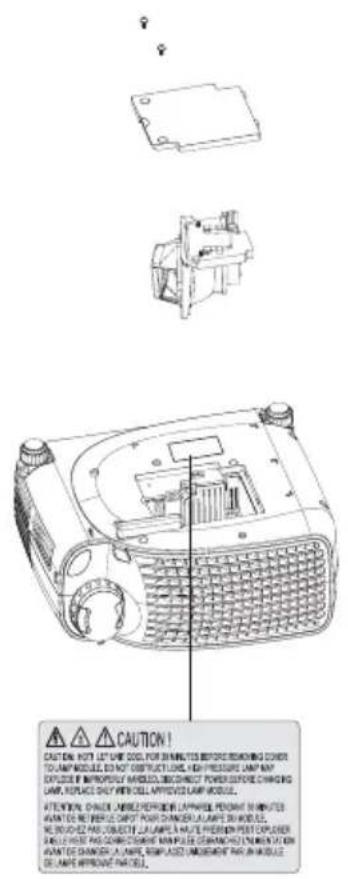

• Sprawdź, czy lampa jest zamontowana prawidłowo (zobacz „Wymiana lampy” na stronie 798).www.dell.com | support.dell.com 796 Rozwiązywanie problemów z projektorem Obraz jest wyświetlany częściowo, nieprawidłowo lub jest przewijany 1 Naciśnij przycisk Resync na pilocie lub panelu sterowania. 2 Jeśli używasz komputera przenośnego firmy Dell, ustaw w nim rozdzielczość XGA (1024 x 768): a Kliknij prawym przyciskiem myszy nieużywany obszar pulpitu systemu Windows, kliknij polecenie Properties (Właściwości), a następnie kliknij kartę Settings (Ustawienia). b Upewnij się, że w przypadku portu monitora zewnętrznego została wybrana opcja 1024 x 768 pikseli. c Naciśnij klawisze i . Jeśli wystąpią problemy lub monitor nie będzie reagować, uruchom ponownie komputer i projektor. Jeżeli używany komputer nie jest przenośnym komputerem firmy Dell, zapoznaj się z jego dokumentacją. Prezentacja nie jest wyświetlana na ekranie Jeżeli używasz komputera przenośnego firmy Dell, naciśnij klawisze i . Obraz jest niestabilny lub miga Ustaw zestrojenie w menu ekranowym na karcie Computer Image (Obraz z komputera). Na obrazie jest widoczny pionowy migający pas Ustaw częstotliwość w menu ekranowym na karcie Computer Image (Obraz z komputera). Kolor obrazu jest nieprawidłowy

• Jeżeli sygnał wyjściowy karty graficznej to Sync on Green, a ma zostać wyświetlony sygnał VGA o częstotliwości 60 Hz, otwórz menu ekranowe i wybierz kolejno opcje Management (Zarządzanie), Signal Type (Typ sygnału) i RGB. Obraz jest nieostry 1 Ustaw pokrętło regulacji ostrości obiektywu w odpowiednim położeniu. 2 Sprawdź, czy ekran projekcyjny znajduje się w odpowiedniej odległości od projektora (1,2–10 m). Problem (ciąg dalszy) Możliwe rozwiązanie (ciąg dalszy)Rozwiązywanie problemów z projektorem 797 Obraz jest rozciągnięty podczas oglądania obrazu z płyty DVD w formacie 16:9 Projektor automatycznie wykrywa płytę DVD z obrazem w formacie 16:9 i ustawia proporcje pełnego ekranu — 4:3 Letter Box (jest to ustawienie domyślne). Jeśli obraz jest nadal rozciągnięty, jego proporcje należy ustawić w następujący sposób:

• Jeśli obraz jest odtwarzany z płyty DVD w formacie 16:9, należy wybrać proporcje 4:3 w odtwarzaczu DVD (jeśli to możliwe).

• Jeśli nie jest to możliwe, proporcje 4:3 należy wybrać w menu ekranowym All Images (Wszystkie obrazy). Obraz jest odwrócony W menu ekranowym wybierz opcję Management (Zarządzanie) i ustaw tryb projekcji. Lampa jest przepalona lub wydaje trzaski Gdy lampa jest zużyta, może się przepalić, wydając głośny trzask. Wówczas projektor nie włączy się ponownie, a na jego wyświetlaczu pojawi się komunikat Lamp Defective (Lampa jest uszkodzona). Będzie on wyświetlany, dopóki lampa nie zostanie wymieniona. Aby uzyskać informacje na temat wymiany lampy, zobacz „Wymiana lampy” na stronie 798. Pilot nie działa prawidłowo lub ma bardzo mały zasięg Baterie mogą być słabe. Należy je wymienić na 2 nowe baterie AAA. Okno menu ekranowego nie jest wyświetlane na ekranie po naciśnięciu przycisku Menu na pilocie lub panelu sterowania Spróbuj wykonać następujące czynności:

Naciśnij przycisk Menu na pilocie i przytrzymaj go przez 15 sekund do chwili wyświetlenia menu ekranowego.

W menu ekranowym wybierz opcję Management (Zarządzanie).

Ustaw opcję OSD Lock (Zablokuj OSD) na wartość Off (Wył). Problem (ciąg dalszy) Możliwe rozwiązanie (ciąg dalszy)www.dell.com | support.dell.com 798 Rozwiązywanie problemów z projektorem Wymiana lampy Jeżeli na ekranie zostanie wyświetlony komunikat „ Lamp is approaching the end of its useful life. Replacement suggested! www.dell.com/lamps! ” (Kończy się zdatność lampy do pracy. Zalecana jest jej wymiana! www.dell.com/lamps), lampa jest prawie zużyta i należy ją wymienić. Jeżeli wymiana lampy nie rozwiązuje problemu, skontaktuj się z firmą Dell. OSTROŻNIE: W trakcie używania projektora lampa staje się bardzo gorąca. Należy zaczekać, aż projektor ostygnie (co najmniej 30 minut), i dopiero wówczas wymienić lampę. OSTROŻNIE: Nie wolno dotykać żarówki ani osłony lampy. Nieprawidłowe obchodzenie się z żarówką, w tym dotykanie jej lub osłony lampy, może spowodować rozpryśnięcie się żarówki. 1 Wyłącz projektor i odłącz kabel zasilania. 2 Zaczekaj, aż projektor ostygnie (ok. 30 minut). 3 Odkręć 2 śruby osłony lampy i zdejmij osłonę. 4 Odkręć 2 śruby mocujące lampę. 5 Chwyć lampę za metalową rączkę iwyjmij ją. 6 Wykonaj czynności opisane w punktach 1–5 w odwrotnej kolejności. 7 Wyzeruj licznik czasu pracy lampy, wybierając lewą ikonę Lamp Reset (Wyzerowanie licznika lampy) na karcie Management (Zarządzanie) w menu ekranowym. UWAGA: Firma Dell może poprosić o zwrot lampy wymienionej w okresie gwarancyjnym. W innym przypadku należy uzyskać w lokalnym zakładzie oczyszczania miasta adres najbliższego punktu utylizacji akumulatorów i baterii. UWAGA: Lampa zawiera rtęć. Utylizacja tego materiału może podlegać przepisom ochrony środowiska. Informacje na tematRozwiązywanie problemów z projektorem 799 utylizacji można uzyskać w lokalnych urzędach lub w witrynie sieci Web organizacji Electronic Industries Alliance pod adresem www.eiae.org.www.dell.com | support.dell.com 800 Rozwiązywanie problemów z projektoremDane techniczne 801

Zawór świetlny Technologia DLP™ DDR (jeden układ; dwukrotna szybkość transmisji danych) Jasność 1400 ANSI lumenów (maks.) Współczynnik kontrastu Typowy 2000:1 (obraz całkowicie biały/obraz całkowicie czarny) Jednolitość Typowa 80% (norma japońska — JBMA) Lampa 200-watowa lampa UHP, czas pracy 2000 godzin (do 2500 godzin w trybie ekologicznym); wymienna Liczba pikseli 800 x 600 (SVGA) Wyświetlane kolory 16,7 mln kolorów Szybkość koła barw 100~127,5 Hz (2X) Obiektyw projektora F/2,5, f=28,8~34,5 mm, obiektyw z zoomem ręcznym 1,2x Rozmiar ekranu projekcyjnego 27-275 cala (przekątna) Odległość projektora od ekranu 1,2 m~10 m Obsługiwane formaty obrazu NTSC, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM i HDTV (1080i, 720p, 576i/P, 480i/P) Zespolony sygnał wizyjny, component video i S-video Częstotliwość pozioma 15–70 kHz (tryb analogowy) Częstotliwość pionowa 43–85 kHz (tryb analogowy) Zasilacz Uniwersalny 100–240 V, prąd zmienny, 50–60 Hz z wejściem PFC Zużycie energii Pełna moc: 250 W (typowa), 200 W w trybie ekonomicznymwww.dell.com | support.dell.com 802 Dane techniczne Dźwięk 1 głośnik, 2 W RMS Poziom hałasu 34 dB(A) przy pełnej mocy, 32 dB(A) w trybie ekonomicznym Masa 2,2 kg Wymiary (szer. x wys. x gł.) Zewnętrzne: 251 x 101 x 213 ± 1 mm Warunki przechowywania i eksploatacji Temperatura podczas pracy: 0–35

Wilgotność: maks. 80% Temperatura składowania: od –20

Wilgotność: maks. 80% Zgodność z normami FCC, CE, VCCI, UL, cUL, TüV- GS, ICES-003, MIC, C-Tick, GOST, CCC, PSB, NOM, TüV-S/Argentyna Złącza we/wy Zasilanie: gniazdo zasilania prądem zmiennym Wejście komputera: złącze D-sub sygnału analogowego/component, sygnały wejściowe HDTV Wyjście komputera: 15-stykowe złącze D-sub Wejście wideo: wejście zespolonego sygnału wizyjnego RCA i wejście S-video Wejście USB: złącze USB Wejście audio: gniazdo mikrofonowe (średnica 3,5 mm) Gniazdo RS232 mini-DIN do pilota przewodowego na potrzeby sterowania zkomputeraDane techniczne 803 Przypisanie sygnałów do styków złącza RS232 Protokół RS232

• Ustawienia komunikacji

• Składnia poleceń sterujących (z komputera do projektora) [H][AC][SoP][CRC][ID][SoM][POLECENIE]

• Przykład: włączenie projektora Należy wprowadzić następujący kod: 0xBE 0xEF 0x10 0x05 0x00 0xC6 0xFF 0x11 0x11 0x01 0x00 0x01 Ustawienia łączności Wartość Szybkość transmisji (w bodach):

Bity danych: 8 Parzystość Brak Bity stopu 1www.dell.com | support.dell.com 804 Dane techniczne

• Lista poleceń sterujących Lista poleceń sterujących Kod adresu (BAJT) Rozmiar przesyła- nych danych (WYRAZ) Algorytm CRC16 całego pakietu (WYRAZ) Identyfika- tor MsG (WYRAZ) Rozmiar MsG (WYRAZ) Kod polecenia (BYTE) Opis polecenia 0xefbe 0x10 0x0005 0xffc6 0x1111 0x0001 0x01 Zasilanie 0xbfc7 0x02 Menu 0x7e07 0x03 W górę 0x3fc5 0x04 W dół 0xfe05 0x05 W lewo 0xbe04 0x06 W prawo 0x7fc4 0x07 Synchroni- zacja 0x3fc0 0x08 źródło 0xfe00 0x09 Głośność+ 0xbe01 0x0A Głośność- 0xffc3 0x0D Wył. dźwięku 0xbfc2 0x0E Stopklatka 0x7e02 0x0F Ukrycie 0x3fca 0x10 Tryb wideo 0x7fcb 0x13 Korekcja trapezu w pionie+ 0x3e09 0x14 Korekcja trapezu w pionie- 0x7e08 0x17 Proporcje (4:3/16:9)Dane techniczne 805 Tryby zgodności Tryb Rozdzielczość (TRYB ANALOGOWY) Częstotliwość pionowa (Hz) Częstotliwość pozioma (kHz) VGA 640 x350 70 31,5 VGA 640 x 350 85 37,9 VGA 640 x 400 85 37,9 VGA 640 x 480 60 31,5 VGA 640 x 480 72 37,9 VGA 640 x 480 75 37,5 VGA 640 x 480 85 43,3 VGA 720 x 400 70 31,5 VGA 720 x 400 85 37,9 SVGA 800 x 600 56 35,2 SVGA 800 x 600 60 37,9 SVGA 800 x 600 72 48,1 SVGA 800 x 600 75 46,9 SVGA 800 x 600 85 53,7 XGA 1024 x 768 43,4 35,5 XGA 1024 x 768 60 48,4 XGA 1024 x 768 70 56,5 XGA 1024 x 768 75 60,0 XGA 1024 x 768 85 68,7 SXGA 1280 x 1024 60 63,98 SXGA+ 1400 x 1050 60 63,98 MAC LC13" 640 x 480 66,66 34,98 MAC II 13" 640 x 480 66,68 35 MAC 16" 832 x 624 74,55 49,725 MAC 19" 1024 x 768 75 60,24 MAC 1152 x 870 75,06 68,68 MAC G4 640 x 480 60 31,35 MAC G4 640 x 480 120 68,03 IMac DV 640 x 480 117 60 IMac DV 800 x 600 95 60 IMac DV 1024 x 768 75 60www.dell.com | support.dell.com 806 Dane techniczne IMac DV 1152 x 870 75 68,49 IMac DV 1280 x 960 75 75Kontakt z firmą Dell 807 Kontakt z firmą Dell Kontakt z firmą Dell drogą elektroniczną jest możliwy za pośrednictwem następujących witryn sieci Web:
