BEDIENUNGSANLEITUNG 1100MP DELL

Hinweise, Vorsichtshinweise und Warnungen

HINWEIS: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit denen Sie den Projektor better einsetzen konnen.

VORSICHT: VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.

WARNING: Eine WARNING weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder)sogar den Tod von Personen zur Folge haben können.

Irrtümer und technische Änderungen vorbehalten.

© 2006 Dell Inc. Alle Rechte vorbehalten.

Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.

Marken in thisem Text: Dell und das DELL-Logo sind Marken von Dell Inc.; DLP und Texas Instruments sind Marken der Texas Instruments Corporation; Microsoft und Windows sind eingetragene Marken der Microsoft Corporation; Macintosh ist eine eingetragene Marke von Apple Computer, Inc.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbeziehnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. verzichtet auf alle Besitzrechte an Marken und Handelsbeziehnungen, die nicht ihr Eigentum sind.

Einschränkungen und Ausschlüsse

Die in thisem Dokument enthaltenen Informationen, einschließlich aller Anweisungen, Vorsichtshinweise sowie Genehmigungen durch die Regulierungsbehörden und Zertifizierungen, basieren auf Angaben, die Dell vom Zulieferer zur Verfügung gestellt wurden und wurden durch Dell nicht unabhängig geprüft oder getestet. Dell leht jegliche Haftung für fehlerhafte Angaben in thisem Zusammenhang ab.

Alle Erklärungen oder Behauptungen hinsichtlich der Eigenschaften, Fähigkeiten, Geschwindigkeit oder Voraussetzungen des in thisem Dokument genommen Geräts gehen auf den Hersteller zurück, nicht auf Dell. Dell weist hiermit ausrücklich daraufhin, keinerlei Kenntnis über dieichtigkeit, Vollständigkeit oder Substantierung der Informationen zu besitzen.

Inhaltsverzeichnis

1Der DellTM-Projektor

Informationen über den Projektor 68

2AnschließendesProjektors

Anschlieben an einen Computer 70

Anschreiben an einen DVD-Player, eine

Set-Top-Box, einen Videorekorder oder Fernseher 71

Anschlieben mit einem Komponentenkabel 71

Anschlieben mit einem S-Videokabel 71

Anschlieben mit einem Composite-Kabel 72

Anschlieben an eine kabelgebundene

RS232-Fernbedienung 72

Anschlieben an einen Computer 72

Anschlieben mit einer handelsüblichen

RS232-Steuereinheit 73

3Verwendendes Projektors

Einschalten des Projektors 75

Ausschalten des Projektors 76

Einstellen des projzierten Bildes 76

Anheben des Projektors 76

AbsenkendesProjektors. 77

Einstellen der Grosse des Projektnsbildes 78

Einstellen des Projektorzooms und der Scharfe 79

Verwendendes Bedienfels 80

Verwendend der Fernbedienung 81

Verwendendes Bildschirmenus 83

Hauptmenü 83

MenüAlleAnzeigen 84

Menu Audio 85

Menu Kontrolle 86

Menu Sprache 87

Menu Werkseinstellung 87

Menu Computeranzeige 88

Menu Videoanzeige 89

4Fehlerbeseitigung

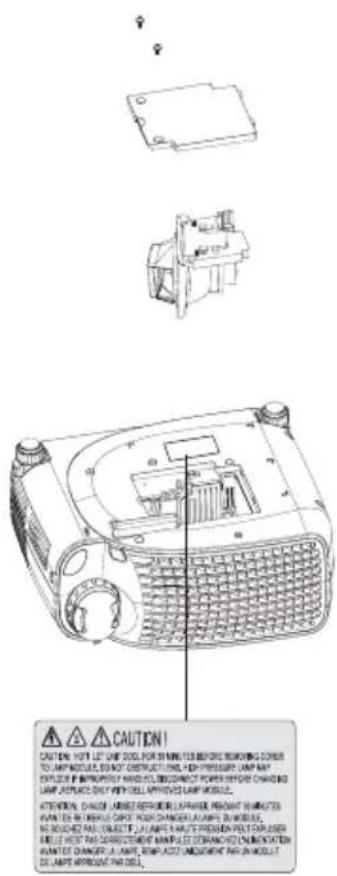

Wechseln der Lampe 94

5Technische Daten

6Kontaktaufnahme mit Dell

7Glossar

Der Dell™-Projektor

Im Lieferumfang des Projekctors sind die unter abgebildeten Artikl enthalten. Prüfen Sie den Lieferumfang auf Vollständigkeit und wenden Sie sich an Dell, falls etwas fehlen sollte.

Lieferumfang

Netzkabel (1,8m) VGA-Kabel (D-Sub/D-Sub) (1,8m)

S-Video-Kabel (2m) USB-Kabel (1,8m)

Composite-Kabel (1,8m) VGA-/Komponentenkabel (1,8m)

RCA-/Audiokabel (1,8m) Mini-Pin-/Mini-Pin-Kabel (1,8m)

HINWEIS: Die Kabellängen gelten nur für Nord-, Mittel- und Südamerika.

Lieferumfang (Fortsetzung)

Fernbedienung Batterien

Tragetasche Dokumentation

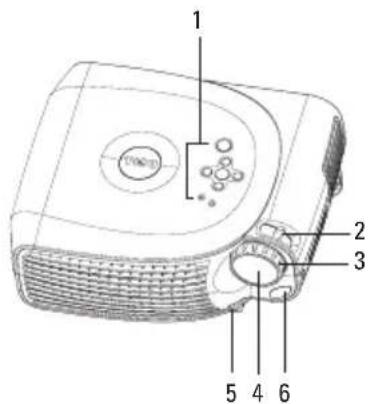

Informationen über den Projektor

1 Bcdicnfeld

2 Zoom-Regler

3 Fokussierring

4 Objektiv

5 Hohenverstellung

6 Fernbcdienungsmempfänger

2

Anschlieben des Projektors

1 IR-Empfänger

2 VGA-Ausgang (Monitordurchschnitt)

3 USB-Anschluss

4 RS232-Anschluss

5 VGA-Eingangsanschluss (D-Sub)

6 S-Video-Anschluss

7 Composite Video-Anschluss

8 Audiocingangsanschluss

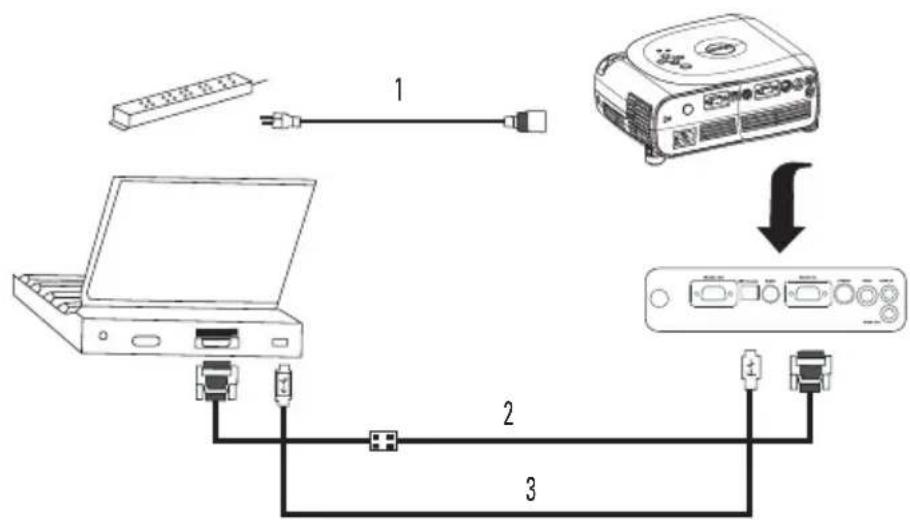

Anschlieben an einen Computer

1 Netzkabel

2 VGA-/VGA-Kabel

3 USB-/USB-Kabel

HINWEIS: Wenn Sie die Funktionen „Nächste Seite" und „Vorherige Seite" auf der Fernbedienung nutzen möchten, muss das USB-Kabel angeschlossen sein.

Anschreiben an einen DVD-Player, eine Set-Top-Box, einen Videorekorder oder Fernseher

Anschreiben mit einem Komponentenkabel

1Netzkabel
2 D-Sub-/IIDTV-/Komponentenkabel

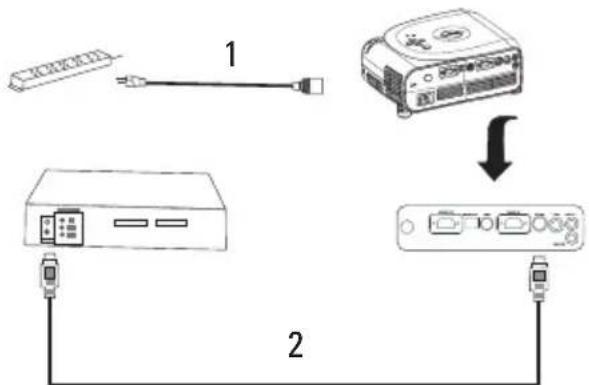

Anschlieben mit einem S-Videokabel

1Netzkabel

2 S-Video-Kabel

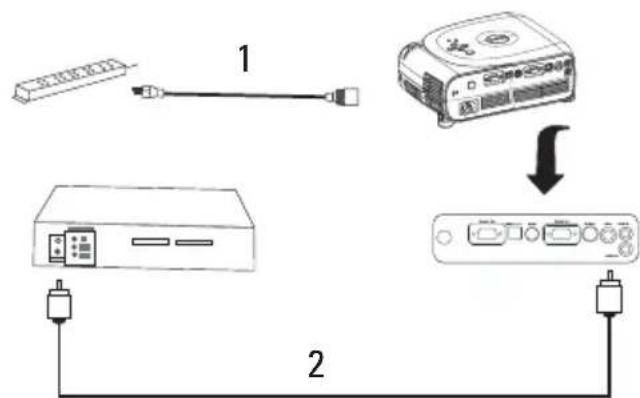

Anschlieben mit einem Composite-Kabel

1Netzkabel
2 Composite Video-Kabel

Anschlieben an eine kabelgebundene RS232-Fernbedienung

HINWEIS: Das RS232-Kabel wird nicht von Dell mitgeliefert. Wenden Sie sich an einen Fachmann, der Ihnen das Kabel und die RS232-Fernbedienungs-software installieren kann.

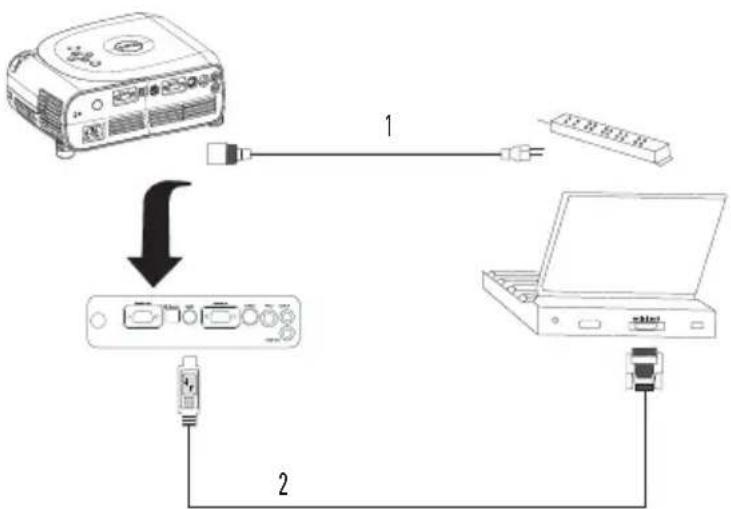

Anschlieben an einen Computer

1 Netzkabel

2 RS232-Kabcl

72AnschlieBen des Projektors

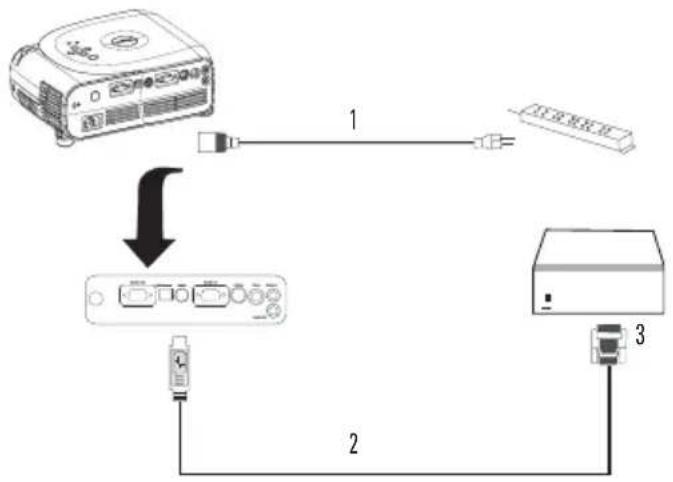

Anschreiben mit einer handelsüblichen RS232-Steuereinheit

1 Netzkel

2 RS232-Kabcl

3 Handelsübliche RS232-Steuereinheit

Verwendendes Projektors

Einschalten des Projektors

HINWEIS: Schalten Sie erst den Projektor und dann die Quelle ein. Die LED des Netzschalters blinkt grün, bis der Schalter gedrückt wird.

1 Entfernen Si dc Objektivabdeckung.
2 Schreiben Sie das Netzkabel und die notwendigen Kabel an. Informationen zum Anschreiben des Projektors finden Sie unter „Anschreiben des Projektors" auf Seite 69.
3 Drücken Sie den Netzschalter. (Wo sich der Netzschalter befindet, sehen Sie unter „Informationen über den Projektor" auf Scite 68.) Das Dell-Logo wird 30 Sckunden lang anguczigt.
4 Schalten Sie die Quelle (z. B. Computer, DVD-Player) ein. Der Projektor erkennt die Quelle automatisch.

HINWEIS: Lassen Sie den Projektor einige Zeit nach der Quelle suchen.

Wenn die Meldung „Searching... (Suche...)“ angezeigt wird, vergewissem Sie sich, dass die richtigen Kabel ordnungsgemäß angeschlossen sind.

Falls mehrere Quellen an den Projektor angeschlossen sind, drücken Sie die Taste Source auf der Fernbedienung oder dem Bedienfeld, um die gewünschte Quelle auszuwahlen.

Ausschalten des Projektors

VORSICHT: Stecken Sie den Projektor erst aus, nach dem Sie ihn ordnungsgemäß wie nachfolgend beschreiben ausgeschaltet haben.

1 Drucken Sie den Netzschalter.
2 Drücken Sie den Netzschalter erneut. Der Lüfter lauft noch 90 Sekunden.
3 Trennen Sie das Netzkabel von der Netzsteckdose und vom Projektor.

HINWEIS: Wenn Sie den Netzschalter bei laufendem Projektor drücken, wird folgende Meldung angezeigt:

"Hauptschalter drücken, um den Projektor auszuschalten Gerät vor Ausstecken/Neustart 90s kühlenlassen". Die Meldung wird nach 5 Sekunden ausgeblendet. Sie können aber auch eine beliebige Taste auf dem Bedienfeld drücken.

Einstellen des projizierten Bildes

Anheben des Projektors

1 Drucken Sie die Hohenverstellung.
2 IHeben Sie den Projektor in den gewünschten Anzeigewinkel an und setzen Sie die Taste los, um den hohenverstellbaren FuB in der gewünschten Position einrasten zu halten.
3 Verwenden Sie das Kippcinstellrad, um eine Fcincinstellung des Anzeigewinkels vorzunheiten. Drücken Sie bei Bedarf auf die seitliche Iohenverstellung, um die Projektorrückseite in den gewündsten Anzeigewinkel anzuheiten.

Absenken des Projektors

1 Drucken Sic die Hohenverstellung.
2 Senken Sie den Projektor ab und setzen Sie dann die Taste los, um den hohenverstellbaren Fuß in der gewünschten Position einrasten zu setzen.

1 IIohenverstellung

2 Höhenverstellbarcr Füß

3 Kippeinstellrad

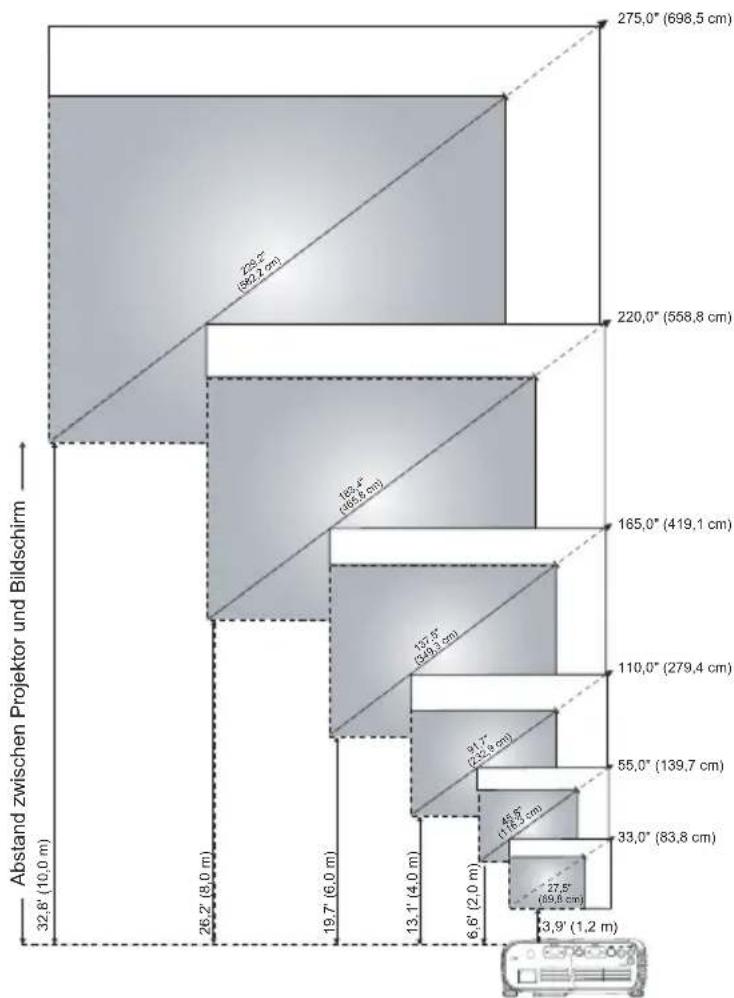

Einstellen der Höhe des Projektkildes

Bildschirm (Diagonale)	Max.	33,0" (83,8 cm)	55" (139,7 cm)	110,0" (279,4 cm)	165,0" (419,1 cm)	220,0" (558,8 cm)	275,0" (698,5 cm)
	Min.	27,5" (69,8 cm)	45,8" (116,3 cm)	91,7" (232,9 cm)	137,5" (349,3 cm)	183,4" (465,8 cm)	229,2" (582,2 cm)
Bildschirm-diagonale	Max. (BxH)	26,4" x 19,8"	44,0" x 33,0"	88,0" x 66,0"	132,0" x 99,0"	176,0" x 132,0"	220,0" x 165,0"
		67,1 cm x 50,3 cm	111,8 cm x 83,8 cm	223,5 cm x 167,6 cm	335,3 cm x 251,5 cm	447,0 cm x 335,3 cm	558,8 cm x 419,1 cm
	Min. (BxH)	22,0" x 16,5"	36,7" x 27,5"	73,3" x 55,0"	110,0" x 82,5"	146,7" x 110,0"	183,4" x 137,5"
		55,9 cm x 41,9 cm	93,2 cm x 69,8 cm	186,2 cm x 139,7 cm	279,4 cm x 209,6 cm	372,6 cm x 279,4 cm	465,8 cm x 349,3 cm
Abstand		3,9 ft (1,2 m)	6,6 ft (2,0 m)	13,1 ft (4,0 m)	19,7 ft (6,0 m)	26,2 ft (8,0 m)	32,8 ft (10,0 m)
*These Tabelle dient nur zur Referenz.

Einstellen des Projektorzooms und der Schärfe

WARNING: Um Schaden am Projektor zu vermeiden, stellen Sie safer, dass das Zoomobjektiv und der hohenverstellbare Fuß vollständig eingefahren sind, bevor der Projektor an einem anderen Ort aufgestellt oder in die Tragetasche gegapckt wird.

1 Drehen Sie den Zoom-Regler, um ein- und auszuzoomen.
2 Drehen Sie den Fokussierring, bis das Bild klar ist. Der Projektor fokussiert auf Entfernungen von 3,9 ft. bis 32,8 ft. (1,2 m bis 10 m).

1 Zoom-Regler

2 Fokussierring

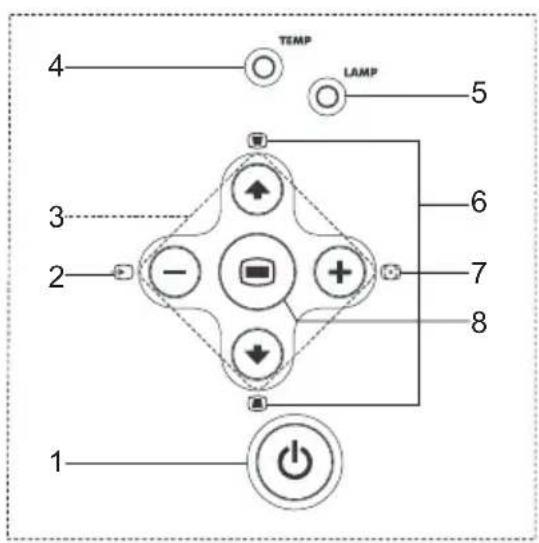

Verwendendes Bedienfelds

1 Ein/Aus I hiermit schalten	Sie den Projektor ein und aus. Weitere Informationen hierzu finden Sie unter „Einschalten des Projektors“ auf Seite 75 und „Ausschalten des Projektors“ auf Seite 76.
2 Source	Drücken Sie diese Taste, um zwischen analyogen RGB-, Composite-, Component-i-, S-Video- und analyogen YPbPr-Quellen umzuschalten, wenn mehrere Quellen an den Projektor angeschlossen sind.
3 Vier Richtungstasten Mit	den vier Richtungstasten blättern-üSied durch die Optionen des OSD.
4 TEMP-Wamleuche	· Wenn die Temp-Anzeige orange leuchtet, ist der Projektor überhützt. Die Anzeige wird automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn sich der Projektor abgekühlt hat. Besticht das Problem weiterhin, wenden Sie sich an Dell. · Wenn die Temp-Anzeige orange blinkt, ist der Projektorläufiger ausgefallen und der Projektor schaltct sich automatisch aus. Besticht das Problem weiterhin, wenden Sie sich an Dell.
5 LAMP-Warnlcuchtc	Wenn die LAMP-Anzeige orange leuchtet, wechseln Sie die Lampe.
6 Trapezkorrektur	Wenn das Bild nicht senkrecht auf dem Bildschirm ausgerechtet ist, sight es nicht quadratisch aus. Drücken Sie diese Taste, um die Bildverzerrung zu korrigeren, die durch ein Kippen des Projekctors hervorgerufen wurde (±16 Grad).
7 Resync Drücken Sie diese Taste, um den Projektor mit der Eingabequelle zu synchronisieren. Resync funktioniert nicht, wenn das Bildschirmmenü (OSD) angezeigt wird.
8 Menu Drücken Sie diese Taste, um das OSD zu aktivieren. Verwenden Sie die Richtungstasten und die Taste Menu, um durch das OSD zu navigieren.

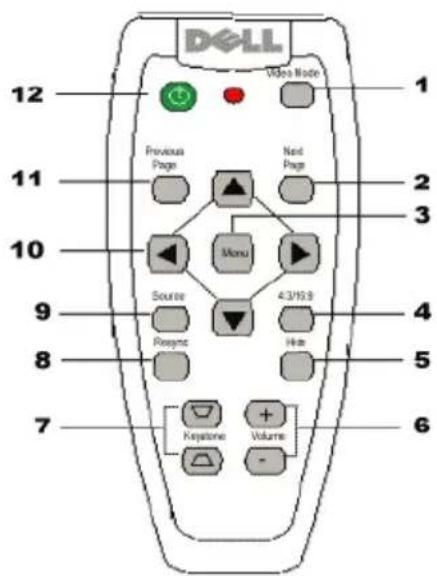

Verwendend der Fernbedienung

1 Video Mode Drücken Sie diese Taste einzel, um den aktuellen Anzeigemodus zu sehen. Drücken Sie die Taste erneut, um zwischen den Modi PC, Film, sRGB oder Nutzer umzuschalten.
2 Next Page	Drücken Sie diese Taste, um zur{nachsten Seite zu gelangen.
	HINWEIS: Diese Funktion kann nur genutzt werden, wenn das USB-Kabel angeschlossen ist.
3 Menu	Drücken Sie diese Taste, um das Bildschirmmenü (OSD) aufzurufen. Verwenden Sie die Richtungstasten und die Taste Menu, um durch das OSD zu navigieren.
4 4:3/16:9	Drücken SicDICSc Tastes, um das Format umzustellen: 1:1, 16:9, 4:3.
5 Taste Hide Drücken SicThese Tastes, um das Bild auszublenden. Durch nochmaliges Drücken wird es wieder cingeblandt.
6 Volume +/- Drücken Sie (+), um die Lautstärke zu erhöhen, und (-), um sie zu verringn oder durch die OSD-Optionen zu blättern.
7 Trapczkorrektur Wenn das Bild nicht scenkrecht auf dem Bildschirm ausgerichtet ist, sight es nicht quadratisch aus. Drücken Sie diese Taste, um die Bildverzerrung zu korrigieren, die durch ein Kippen des Projektors hervorgerufen wurde (±16 Grad).
8 Resync Drücken SicThese Tastes, um den Projektor mit der Eingabequelle zu synchronisieren. Resync Funktioniert nicht, wenn das OSD angezeigt wird.
9 Source	Drücken Sie diese Taste, um zwischen analogen RGB-, Composite-, Component-i-, S-Video- und analogen YPbPr-Quellen umzuschalten, wenn mehrere Quellen an den Projektor angeschlossen sind.
10 Richtungstasten	Mit den Tastcn ▲ oder ▼ wahlen SicDICs Optionen des OSD, mit den Tastcn ▲ und ▲ nkehmen Sic die Einstellungen vor.
11 Previous Page Drücken Sie diese Taste, um zur vorherigen Seite zu gelangen. HINWEIS: Diese Funktion kann nur genutzt werden, wenn das USB-Kabel angeschlossen ist.
12 Ein/Aus Hiermit schalten Sic den Projektor cin und aus. Weitrec Informationen hierzu finden Sic unter „Einschalten des Projektors“ auf Seite 75 und „Ausschalten des Projektors“ auf Seite 76.

Verwendend des Bildschirmmenüs

Der Projektor hat ein mehrsprachiges Bildschirmmenü (OSD), das mit und ohne angeschlossene Eingangsquelle angezeigt werden kann.

Drücken Sie im Hauptmenü auf dem Bedienfeld die Tasten oder auf der Fernbedienung die Tasten ▲ oder▼, um durch die Menüoptionen zu blättern. Drücken Sie die Taste auf dem Bedienfeld oder die Taste Menu auf der Fernbedienung, um ein Untermenü auszuwahlen.

Drücken Sie in den Untermenüs auf dem Bedienfeld die Tasten oder auf der Fernbedicnung die Tasten oder , um eine Auswahl zu treffen. Wenn eine Option gewählt wurde, wochselt ihre Farbc zu dunkelgrau. Mit den Tasten oder auf dem Bedienfeld oder den Tasten und auf der Fernbedienung konnen Sie eine Einstellungändern.

Zum Beenden des OSD gehen Sie zur Option Beenden und drücken die Taste auf dem Bedienfeld oder die Taste Menu auf der Fernbedienung.

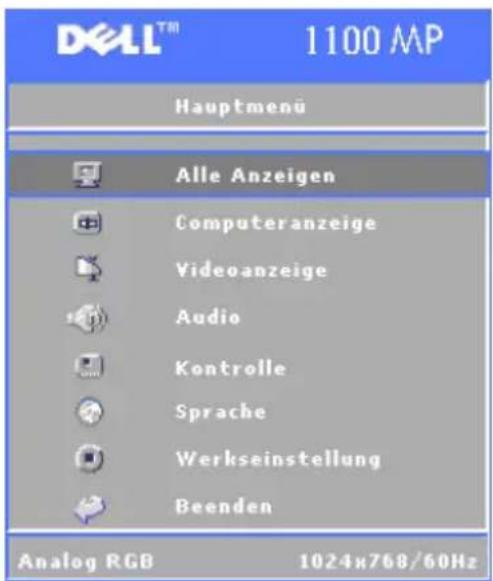

Hauptmenu

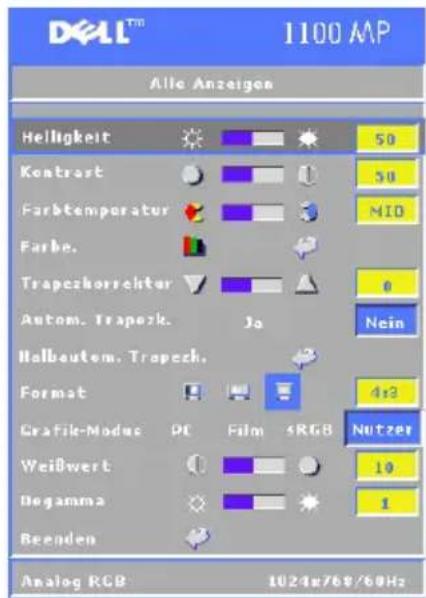

Menu Alle Anzeigen

HELLIGKEIT-Mit den Tasten und auf dem Bcdicnfeld oder den Tasten oder auf der Fcnbcedicnung stellen Sie die Bildhelligkeit ein.

KONTRAST-Mit den Tasten und auf dem Bedienfeld oder den Tasten oder auf der Fernbedienung stellen Sie den Differenzgrad zwischen den hellsten und dunkelsten Bildteilen cin. Mit dem Kontraständert sich auch der Schwarzwißanteil auf dem Bild.

FARBTEMPERATUR-Hiermit passen Sie die Farbtemperatur an. Je hohen die Temperatur, doit blautlichiger erscheint der Bildschirm, je niedriger die Temperatur, doit rotstichiger wird cr.

Der Nutzer-Modus aktiviert die Werte im Farbeinstellungsmenu.

FARBE.-Hiermit stellen Siic manucll rotc, grunc und blauc Farbc ein.

TRAPEZKORREKTUR-Hiermit korrigieren Siie die Bildverzerrung, die durch ein Kippendes Projektors hervorgerufen wurde (±16 Grad).

AUTOM. TRAPEZK.-Wahlen Sie Ja, um die automatische Korrektur für eine vertikale Bildverzerrung zu aktivieren, die durch ein Kippen des Projektors verursacht wurde. Zum manuellen Einstellen der Trapezkorrektur drücken Sie die Taste auf dem Bedienfeld oder die Taste Menu auf der Fernbedienung.

HALBAUTOM. TRAPEZK.-Drücken Sie die Taste auf dem Bedienfeld oder die Taste Menu auf der Fernbedienung, Dann wird einmal eine autom. Trapezkorrektur ausgeführrt.

FORMAT-Wahlen Sie ein Format, um die Bildanzeige zu justieren.

1:1 - Die Eingangsquelle wird ohne Skalierung angezeigt.

Verwenden Sie das Format 1:1 in folgenden Fälle:
VGA-Kabel bei einer Computeraufösung von weniger als XGA (1024 x 768)
- Komponentenkabel (576p/480i/480p)
-S-Video-Kabel
- Composite-Kabel

16:9 - Die Eingangsquelle wird skaliert und an die Bildschirmbrcitc angepasst.
4:3 - Die Eingangsquelle wird skaliert und an den Bildschirm angepasst.

Verwenden Sie 16:9 oder 4:3 in folgenden Fälle:

• Computeraufösung hoher als XGA
• Komponentenkabel (1080i oder 720p)

GRAFIK-Modus-Wahlen Sie einen Modus, mit dem das Anzeigebild basierend auf der Verwendung des Projektors optimiert wird. Film, PC, sRGB (sorgt für eine genaure Farbdarstellung) und Nutzer (gewünschte Einstellung vornchem). Wenn SiC Weißwert oder Degamma cinstellen, schaltet der Projektor automatisch auf Nutzer um.

WEIBWERT-Wahlen Sie 0, um eine maximale Farwiedergabe zu erhalten, und 10, um maximale Helligkeit zu erzielen.

DEGAMMA-Stellen Sie den Wert zwischen 1 und 6 ein, um die Farbleistung der Anzeige zu ändern. Die Standardeinstellung ist 0.

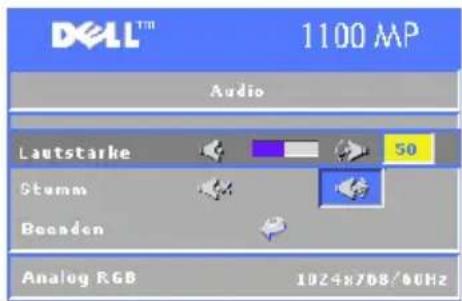

Menu Audio

LAUTSTARKE-Drucken Sie die Taste auf dem Bedienfeld oder die Taste - auf der Fernbedienung, um die Lautstarke zu verringn. Drucken Sie die Taste auf dem Bedienfeld oder die Taste + auf der Fernbedienung, um die Lautstarke zu erhöhen.

STUMM-Hiermit konnen Sie die Lautsprecher deaktivieren.

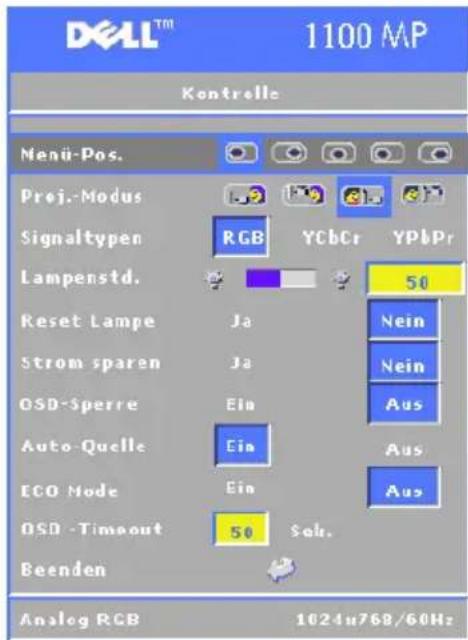

Menu Kontrolle

MENü-Pos.-IIermit wahlen Sie die Position des OSD auf dem Bildschirm.

PROJ.-MODUS-IIermit wahlen Sie die Art, in der das Bild angezeigt wird.

• Frontprojection-Desktop (Standard).
• Rückprojektion-Desktop - Der Projektor invertiert das Bild, so dass Sie es von der Rückseite eines Rückproschirms aus projizieren können.
• Frontprojektion-Decke - Der Projektor stellt das Bild für eine Deckenprojektion auf den Kopf.
• Rückprojektion-Decke - Der Projektor invertiert das Bild und stellt es auf den Kopf. Sie können von der Rückseite eines Rückpro-schirms an die Decke projizieren.

SIGNALypEN-Sie konnen den Signatyp manuell wahlen (RGB, YCbCr oder YPbPr).

LAMPENSTD.-Zeigt die Betriebsstunden seit dem letzten Timer-Reset an.

RESET LAMPE-Wahlen Sie nach dem Einsetzen einer neuen Lampe die Option Ja, um den Lampen-Timer zurückzusetzen.

STROM SPAREN-Wahlen Sie Ja, um die Stromsparverzogerungszeit einzustellen. Die Verzogerungszeit steht für die Zeit, die der Projektor ohne Signaleingang warten soll. Nachdem die eingestellte Zeit verstrichen ist, ruft der Projektor den Stromsparmodus auf und schaltet die Lampe aus. Der Projektor schaltet sich wieder ein, wenn er ein Eingangssignal erkennt oder Sie die Taste Ein/Aus drücken. Nach zwei Stunden schaltet sich der Projektor aus. Sie müssen dann die Taste Ein/Aus drücken, um den Projektor wieder einzuschalten.

OSD-SPERRE-Wahlen Sie Ja, um die OSD-Sperre zu aktivieren und das OSD-Menü auszublenden. (Oder drücken Sie 15 Sekunden lang die Taste auf dem Bedicnfeld oder die Taste Menu auf der Fornbedierung.)

AUTO-QUELLE-Wahlen Sie Ein (Standard), um die verfügbaren Eingangssignale automatisch zu erkennen. Wenn Sie bei eingeschalteten Projektör die Taste Source drücken,findet er automatisch das nachste verfügbare Eingangssignal. Wahlen Sie Aus,um das aktuelle Eingangssignal zu sperren.Wenn Sie Aus gewählt haben und dann die Taste Source drücken, wahren Si, welches Eingangssignal verwendet werden soll.

ECO MODE-Wahlen Sie Ein, um den Projektor bei niedrigerer Leistungsstufe (150 Watt) zu nutzen. Dadurch verlangert sich die Lampennutzungsdauer, er lauft leiser und die Luminanzleistung auf dem Bildschirm wird verringgert. Wahlen Sie Aus, um mit normaler Leistungsstufe (200 Watt) zu arbeiten.

OSD-TIMEOUT-Mit dieser Funktion stellen Sie die Aktivitätsdauer des OSD-Menüs (im Bereitschaftszustand) ein.

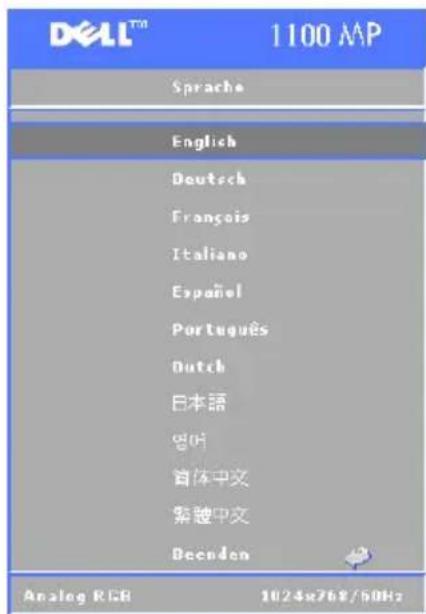

Menu Sprache

Drücken Sie die Tasten oder auf dem Bedienfeld oder die Tasten oder auf der Fernbedienung, um die gewünschte Sprache für das OSD auszuwahlen.

Drücken Sie die Taste auf dem Bedienfeld oder die Taste Menu auf der Fernbedienung, um die Sprachenausbahl zu bestätigten.

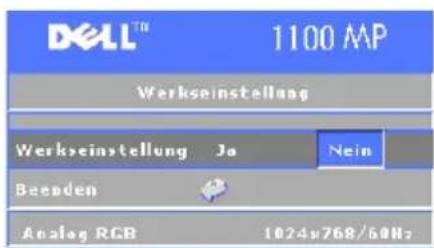

Menu Werkseinstellung

Wahlen Sie Ja, um den Projektor auf die Werkseinstellungen zurückzusetzen. Dabei werden sowohl die Einstellungen für die Computeranzeige als auch die Einstellungen für die Videoanzeige darüber gesetzt.

Menu Computeranzeige

HINWEIS: Dieses Menu steht nur zur Verfügung, wenn der Projektor an einen Computer angeschlossen ist.

FREQUENZ-Stimmen Sie die Taktfrequenz der Anzeigedaten auf die Frequenz ihrer Computer-Grafikkarte ab. Wenn Sie senkrechte flimmernde Streifen sehen, konnen Sie diese mit der Frequenzsteuerung minimieren. Es handelt sich hierbei nur um eine Grobcinstellung.

ABSTIMMUNG-Synchronisieren Si die Phase des Anzeigesignals mit der Grafikkarte. Ein unstabiles oder flimmerndes Bild lasst sich mit der Option Abstimming korrigieren. Es handelt sich hierbei um eine Feineinstellung.

HINWEIS: Stellen Sie erst die Frequenz und dann die Abstimmung ein.

HOR. POSITION-Drucken Sie die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um die horizontale Bildposition nach links zu setzen. Drucken Sie die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um die horizontale Bildposition nach rechts zu setzen.

VER POSITION-Drücken Sie die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um die vertikale Bildposition nach unten zu setzen. Drücken Sie die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um die vertikale Bildposition nach oben zu setzen.

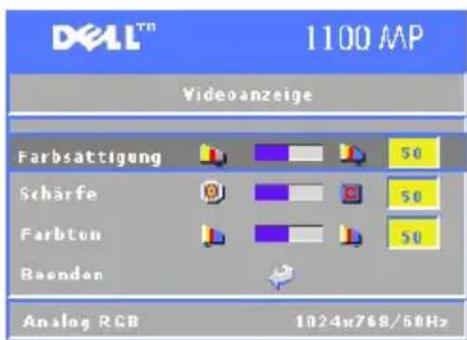

Menu Videoanzeige

HINWEIS: Dieses Menu steht nur zur Verfügung, wenn das S-Video-, Video- (Composite-) Signal angeschlossen ist.

FARBSATTIGUNG-Drucken Sie die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um den Farbanteil auf dem Bild zu verringn. Drucken Sie die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um den Farbanteil auf dem Bild zu erhöhen.

SCHÄRFE-Drücken Sie die Taste auf dem Bedienfeld oder die Taste auf der

Fernbedienung, um die Scharfe zu verringern. Drücken Sie die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um die Scharfe zu erhöhen.

FARBTON-Drucken Sic die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um den Grünanteil auf dem Bild zu erhöhen. Drucken Sic die Taste auf dem Bedienfeld oder die Taste auf der Fernbedienung, um den Rotanteil auf dem Bild zu erhöhen.

Fehlerbeseitigung

Sollten Probleme mit dem Projektor auftreten,lesen Sieitte die folgenden Tipps zur Fehlerbeseitigung. Besteht das Problem weiterhin, wenden Sie sich an Dell.

Problem Mögliche Lösung
Auf dem Bildschirm wird kein Bild angezeigt	• Vergewissem Sic sich, dass die Objektivabddeckung entfernt und der Projektor cingschaltet wurde. • Vergewissem Sie sich, dass die externe Grafiksschnittstelle aktiviert wurde. Wenn Sie mit einem tragbaren Dell-Computer arbeiten, drücken Sie „Bealandrenden Computern schen Sie in der Dokumen-tation nach.
	HINWEIS: Lassen Sie den Projektor einige Zeit nach der Quelle suchen. • Vergewissem Sie sich, dass die Kabel richtig angeschlossen sind. Sichc „Anschließlich des Projektors“ auf Scitec 69. • Vergewissem Sie sich, dass die Anschlussstifte wieder verbogen noch abgebrochen sind. • Vergewissem Sie sich, dass die Lampe richtig installiert ist (siehe „Wechseln der Lampe“ auf Scitec 94).
Problem (Fortsetzung)	Mögliche Lösung (Fortsetzung)
Nur teilweise, durchlaufend oder führerhaft angezeigtes Bild	1 Drücken Sie die Taste Resync auf der Fernbedienung oder auf dem Bedienfeld.2 Wenn Sie mit*cincn tragbaren Dell-Computer arbeiten, stellen Sie die Auflösungdes Computers auf XGA (1024 x 768) ein:a Klichen Sie mit der rechten Maustaste aufcinc freic Stelle des Windows-Desktops,klichen Sie auf Eigenschaften und wahrenSic dann die Registerkarte Einstellungen.b Prufen Sic, ob beim externen Monitoranschluss 1024 x 768 Bildpunkte (Pixel)eingestellt ist.c Drucken SicFfRfOMNCCFalls Sie Schwierigkeiten damit haben, dieAuflösung zu ändern, oder das Monitorbildhängen blcibt, startcn Sic alle Gcrätc undden Projektor neu.Wenn Sie nicht mit einem tragbaren Dell-Computer arbeiten, lessen Sie in Ihrer Dokumentation nach.
Die Präsentation wird nicht auf dem Bildschirm angezeigt	Wenn Sie mit einem tragbaren Dell-Computerarbeiten, drucken SieFfRfOMNCCFalls Sie die Abstimmung auf dem OSDunter der Registerkarte Computeranzeige an.
Das Bild ist unstabil oder flimmert	Passen Sie die Abstimmung auf dem OSDunter der Registerkarte Computeranzeige an.
Auf dem Bild erschecn senkrechte flimmernde Strifen	Passen Sie die Frecenz auf dem OSD unterder Registerkarte Computeranzeige an.
Die Bildfarbe stimmt nicht	Wenn das Ausgangssignal der Grafikkarte cinSync-on-Green-Signal ist und Sic VGA beicinem 60-Hz-Signal anzeigen möchten,wahlen Sie auf dem OSD unter Kontrolledie Option Signatypen und dann RGB.
Das Bild ist nicht fokussiert 1	Justieren Sie den Fokussierring am Projektorobjektiv.2 Vergewissern Sic sich, dass sich der Projektionsbildschirm in der erforderlichen Entfernung zum Projektor befindet(1,2 m bis 10 m).
Das Bild wird bei Wiedergabceiner 16:9-DVD gcstreckt	Der Projektor erkennt automatisch cinc16:9-DVD und stellt das Format auf Vollbild mit einer Standardeinstellung von 4:3 (Breitbild) ein. Wenn das Bild weiterhin gestreckt wird,stellen Sie das Format folgendermaßen ein:Wenn Sic cinc 16:9-DVD wicdergcuben,wählen Sic an Ihr dem DVD-Player (falls möglich) das Format 4:3.Wenn Sie an Ihr dem DVD-Player kein Format 4:3wählen können,wählen Sie das Format 4:3 auf dem OSD im MenuAlleAnzeigen .
Bild ist invertiert	Wahlen Sie auf dem OSD die Option Kontrolle und stellen Sie den Projektionsmodus ein.
Lampc brennt mit einemKnallgräusch durch	Wenn die Lampe das Lebensende erreicht, kann sie mit einem lauten Knallgeräusch durchbrennen. In thisem Fall lassst sich der Projektor nicht mehr einschalten. Auf dem LCD-Display wird so lange Lamp Defective (Lampe defekt) angezeigt, bis die Lampe gewechselt wird. Wenn Sie die Lampe wichscn,müssen, beachten Sic die Hinweis unter „Wochsln der Lampe" auf Scite 94.
Die Fornbcidierung faktioniert nicht richtig oder nur in einem sehr begrenzten Bereich	Die Akkuladung ist wahrscheinlich niedrig.Setzen Sie in thisem Fall zwei neue AAA-Batterien ein.
Nachdem Sie die Taste Menu auf der Fernbedienung oder auf dem BodienfeldGPCrückt haben, wird das OSD-Menü nicht angezellt.	Gehen Sie folgendermaßen vor:1 Drücken Sie 15 Sekunden lang die Tastes Menuauf der Fernbedienung oder auf dem Bodienfeld, bis das OSD-Menü angezellt wird.2 Wahlen Sie auf dem OSD die Option Kontrolle.3 Stellen Sie OSD-Sperre auf Aus.

Wechseln der Lampe

Wechseln Sie die Lampe, wenn die Meldung „Die Nutzungsdauer der Lampe ist fast abgelaufen. Auswechseln empfohlen! www.dell.com/lamps" auf dem Bildschirm angezeigt wird. Wenn das Problem auch nach dem Wechseln der Lampe bestehen bleibt, wenden Sie sich an Dell.

WARNING: Die Lampe wird während des Gebrauchs sehr heißt. Wechseln Sie die Lampe erst, nachdem sich der Projektor mindestens 30 Minuten lang abgekühlt hat.

WARNING: Berühren Sie nie die Glählampe oder das Lampenglas. Durch unsachgemäß Handhabung wie das Berühren von Glählampe oder Lampenglas kann die Glählampe explodieren.

1 Schalten Sie den Projektor ab undziehen Sie den Netzstecker.
2 Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.
3 Losen Sie die beiden Schrauben, mit denen die Lampenabdeckung befasstigt ist, und entfern den Sie die Abdeckung.
4 Losen Sie die beiden Schrauben, mit denen die Lampe befestigt ist.
5 Zichen Si die Lampe am Metallgriff nach oben.

6 Zum Einsetzen der neuen Lampe führen Siic die Schritte 1 bis 5 in umgekehrter Reihenfolge durch.
7 Setzen Sie die Lampe nach der Nutzungszeit darüber, indem Sie unter der OSD-Registerkarte Kontrolle das linke Symbol Reset Lampe wahlen.

HINWEIS: Dell fordert Sie möglicherweise auf, im Rahmen der Garantie gewechSELte Lampen an Dell zurückzuschicken. Die Adresse der nachstgelegen den Annahmestelle erhalten Sie ansonsten bei ihrem örtlichen Abfallentsorgungsbetrieb.

HINWEIS: Die Lampe ist quecksilberhaltig. Die Entsorgung unterliegt Umweltschutzgesetzen. Informationen zur Entsorgung oder zum Recycling erhalten Sie bei den zuständigen Behörden vor Ort oder von der Electronic Industries Alliance: www.eiae.org.

Technische Daten

Lichtrohre Einchip-DLP™ DDR-(Double

Data Rate-)Technologie

Helligkeit 1400 ANSI-Lumen (max.)

Kontrastverhältnis 2000:1 Standard (Full On/Full Off)

Gleichmäßigkeit 80% Standard (Japan. Standard - JBMA)

Lampe Austauschbare UIIP-Lampe, 200 Watt,

2000 Stunden Nutzungsdauer (bis zu

2500 Stunden im Stromsparmodus)

Bildpunkte 800× 600 (SVGA)

Anzeigbare Farben 16,7 Millionen Farben

Farbradgeschwindigkeit 100 127,5Hz (2X)

Projektionsobjektiv F/2,5, f = 28.8 34.5 mm mit 1,2-

fachem manuellem Zoomobjektiv

Grosse des Projektriesbildschirms 27-275 Zoll (diagonal)

Projektionsabstand 1,2m 10m

Videokompatibilität Kompatibilität mit NTSC, NTSC 4.43,

PAL, PAL-M, PAL-N, SECAM und

HDTV (1080i, 720p, 576i/p, 480i/p)

Unterstutzung von Composite Video,

KComponentenvideo und S-Video

IHor. Frequenz 15kHz - 70kHz (Analog)

Vert. Frequenz 43Hz - 85Hz (Analog)

Versorgungsspannung Universal 100-240 V AC, 50-60 Hz

mit PFC-Eingang

Stromverbrauch 250 Watt volle Leistung (Standard),

200 Watt im Stromsparmodus

Audio 1 Laufsprecher, 2 Watt eff.

Gerauschpegel 34 dB(A) Full-On-Modus,

32 dB(A) Stromsparbetrieb

Gewicht 2,2kg

Abmessungen (B× H× T) AuBen 251× 101× 213± 1mm

Umgebungsbedingungen Betriebstemperatur: 0 ^ C - 35^

Luftfeuchtigkeit: max. 80%

Lagerungstemperatur: -20^ bis 60^

Luftfeuchtigkeit: max. 80%

Zulassungsbestimmungen FCC, CE, VCCI, UL, cUL, TÜV-GS,

E/A-Anschlüsse Stromversorgung: Netzstromeingangs

buchse

Computereingang: ein D-Sub für

Analog-/Komponenten-, IIDTV-

Eingangssignale

Computerausgang: ein 15-poliger D-Sub

Videoeingang: ein Composite Video

RCA und cin S-Video

USB-Eingang: ein USB-Anschluss

Audioeing aine Klinkenbuchse

(3,5 mm Durchmesser)

Ein Mini-DIN-RS323 für kabel-

gebundene Projektor-Fernbedienung

über den PC

RS323-Stiftzufuordnung

RS232-Protokoll

• Kommunikationseinstellungen

AnschlusseinstellungenWert
Baudrate: 19200
Datenbits: 8
Parität Keine
Stopbits 1

• Steuerbefehlssyntax (vom PC zum Projektor) [H][AC][SoP][CRC][ID][SoM][BEFEHL]

• Beispiel: Projektore einschalten Geben Sie folgenden Code ein: 0xBE 0xEF 0x10 0x05 0x00 0xC6 0xFF 0x11 0x11 0x01 0x00 0x01

• Steuerbefchlssliste

Steuerbe-fehlsliste	Adresscode (BYTE)	Payload-GröBe (WORD)	CRC16 für das gesamte Paket (WORD)	MsG-ID (WORD)	MsG-GröBe (WORD)	Befehls-code (BYTE)	Befehlsbeschreibung
0xefbe 0x100x0005	0xffc6 0x11	11 0x0001	0x01 Strom	versor-			gung
			0xbfc7 0x02 Mcnü
			0x7e07 0x03 Auf
			0x3fc5 0x04 Ab
			0xfc05 0x05 Links
			0xbe04 0x06	Rechts Rechts
			0x7fc4 0x07	Rcsync Rcsync
			0x3fc0 0x08	Quelle Quelle
			0xfc00 0x09	Lautstärke+ Lautstärke+
			0xdc01	Fixiciren	0x0A	Lautstärke-
			0xffc3		0x0D	Mute
			0xbfc2 0x0E
			0x7e02		0x0F	Ausblenden
			0x3fca		0x10	Vidcomodus
			0x7fcb 0x13	V. Trapez-			korrektur auf
			0x3e09 0x14	V. Trapez-			korrektur ab
			0x7e08 0x17	Format			(4:3/16:9)

Kompatibilitätsmodi

Modus Auflösung (ANALOG)
		Vert. Freqenz (Hz) Hor.	Frequenz (kHz)
VGA 640	x 350 70 31,5
VGA 640	x 350 85 37,9
VGA 640	x 400 85 37,9
VGA 640	x 480 60 31,5
VGA 640	x 480 72 37,9
VGA 640	x 480 75 37,5
VGA 640	x 480 85 43,3
VGA 720	x 400 70 31,5
VGA 720	x 400 85 37,9
SVGA 800	x 600 56 35,2
SVGA 800	x 600 60 37,9
SVGA 800	x 600 72 48,1
SVGA 800	x 600 75 46,9
SVGA 800	x 600 85 53,7
XGA 1024	x 768 43,4 35,5
XGA 1024	x 768 60 48,4
XGA 1024	x 768 70 56,5
XGA 1024	x 768 75 60,0
XGA 1024	x 768 85 68,7
SXGA 1280	x 1024 60 63,98
SXGA+	1400 x 1050 60 63,98
MAC LC13"	640 x 480 66,66	34,98
MAC II 13"	640 x 480 66,68 35
MAC 16"	832 x 624 74,55	49,725
MAC 19"	1024 x 768 75 60,24
MAC	1152 x 870	75,06	68,68
MAC G4	640 x 480 60	31,35
MAC G4	640 x 480 120	68,03
IMac DV	640 x 480 117	60
IMac DV	800 x 600 95	60
IMac DV	1024 x 768	75	60
IMac DV	1152 x 870	75 68,49
IMac DV	1280 x 960	75	75

Kontaktaufnahme mit Dell

Um sich per Internet an Dell zu wenden, können Sie folgende Websites nutzen:

www.dell.com
- support.dell.com (Technischer Support)
- premiersupport.dell.com (Technischer Support für Kunden im Behörden-, Bildungs- und Gcsundheitswesen sowie für mittlere und große Betriebc, einschließlich Premier-, Platin- und Gold-Kunden)

Die Adressen der Websites Ihres Landes finden Sie im entsprechenden Abschnitt der folgenden Tabelle.

HINWEIS: Die gebührenfreien Nummern gelten in den entsprechend aufgeführten Ländern.

Wenn Sie sich mit Dell in Verbindung setzen möchten, konnen Sie die in der folgenden Tabelle angegebenen Telefonnummern, Codes und elektronischen Adressen verwenden. Im Zweifelsfall ist Ohnen die nationale oder internationale Auskunft bisherlich.

Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummernund gebührenfrei
Internationale Vorwahl
Nationale Vorwahl
Ortsvorwahl
Anguilla Support (allgemein)		gebührenfrei:800-335-0031
Antigua und Barbuda Support (allgemein)		1-800-805-5924
Argentinien (Buenos Aires)	Wcbsitc: www.dell.com.ar
Internationale Vorwahl: 00	E-Mail: [e-mail]
Nationale Vorwahl: 54	E-Mail-Support für Desktop-computer und tragbare Computer:[e-mail]
Ortsvorwahl: 11	E-Mail für Server und EMV:[e-mail]
	Kundenbctreuung	gebührenfrei:0-800-444-0730
	Technischer Support	gebührenfrei:0-800-444-0733
	Technischer Support-Service	gebührenfrei:0-800-444-0724
	Vertrieb	0-810-444-3355
Aruba Support (allgcmcin)		gebührenfrei:800-1578
Internationale VorwahrNationale VorwahrOrtsvorwahr
Australien (Sydney)	E-Mail (Australien):au_tech_support@ Dell.com
Internationale Vorwahr: 0011	E-Mail (Nusccland):nz_tech_support@ Dell.com
Nationale Vorwahr: 61	Privatkunden und Kleinbctricbc	1-300-655-533
Ortsvorwahr: 2	Behörden und Unternehmen	gebührenfrei:1-800-633-559
	Abteilung Premium Accounts (PAD)	gebührenfrei:1-800-060-889
	Kundenbetreuung	gebührenfrei:1-800-819-339
	Technischer Support (Laptop-und Dcsktopcomputer)	gcbührenfrei:1-800-655-533
	Technischer Support (Server und Workstations)	gebührenfrei:1-800-733-314
	Vertrieb Firmenkunden	gcbührenfrei:1-800-808-385
	Vertrieb (allgemein)	gebührenfrei:1-800-808-312
	Fax	gebührenfrei:1-800-818-341
Bahamas Support (allgemein)		gebührenfrei:1-866-278-6818
Barbados Support (allgemein)		1-800-534-3066
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummernund gebührenfreiNummern
Belgien (Brüssel)Internationale Vorwahl: 00Nationale Vorwahl: 32Ortsvorwahl: 2	Website: support.euro.dell.comE-Mail für FranzösischsprachigeKunden:support.euro.dell.com/be/fr/emaildell/Technischer SupportTechnischer Support per FaxKundenbetreuungVertrich FirmenkundenFaxZentralc	02 481 92 8802 481 92 9502 713 15 6502 481 91 0002 481 92 9902 481 91 00
Bermudas Support (allgcmcin)		1-800-342-0671
Bolivien Support (allgemein)		gebührenfrei:800-10-0238
BrasilienInternationale Vorwahl: 00Nationale Vorwahl: 55Ortsvorwahl: 51	Website: www.dell.com.brKundenbetreuung,Technischer SupportTechnischer Support per FaxKundenbetrucung pcr FaxVertrieb	0800 90 335551 481 547051 481 54800800 90 3390
BruneiNationale Vorwahl: 673	Technischer Support für Kunden(Penang, Malaysia)Kundendicnst (Penang, Malaysia)Vertrieb (allgemein)(Penang, Malaysia)	604 633 4966604 633 4949604 633 4955
Cayman-Inseln Support (allgcmcin)		1-800-805-7541
Chile (Santiago)Nationale Vorwahl: 56Ortsvorwahl: 2	Vertrieb, Kundcnunterstützungund technischer Support	gebührenfrei:1230-020-4823
Land (Stadt) Internationale Vorwahr Nationale Vorwahr Ortsvorwahr	Abteilung oder Dienst, Website und E-Mail-Adresse	Vorwahlfinnern, örtliche Nummern und gebührenfrei Nummern
China (Xiamen)	Website des Technischen Supports: support.dell.com.cn
Nationale Vorwahr: 86	E-Mail des Technischen Supports: [e-mail]
Ortsvorwahr: 592	E-Mail der Kundenbetrreuung: [e-mail]
	Technischer Support per Fax	592 818 1350
	Technischer Support (DellTM DimensionTM und InspironTM)	gebührenfrei: 800 858 2969
	Technischer Support (OptiPlexTM, LatitudeTM und Dell PrecisionTM)	gebührenfrei: 800 858 0950
	Technischer Support (Server und Storage-Geräte)	gebührenfrei: 800 858 0960
	Technischer Support (Projektoren, PDAs, Switchcs, Routcr usw.)	gebührenfrei: 800 858 2920
	Technischer Support (Drucker)	gebührenfrei: 800 858 2311
	Kundenbetreuung	gebührenfrei: 800 858 2060
	Kundenbetreuung per Fax	592 818 1308
	Privatkunden und Kleinbetriebe	gebührenfrei: 800 858 2222
	Abteilung Premium Accounts	gebührenfrei: 800 858 2557
	Großkunden - GCP	gebührenfrei: 800 858 2055
	Großkunden - Key Accounts	gebührenfrei: 800 858 2628
	Großkunden - Nord	gebührenfrei: 800 858 2999
	Großkunden - Nord - Bächorden und Bildungsswesen	gebührenfrei: 800 858 2955
	Großkunden - Ost	gebührenfrei: 800 858 2020
Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahrscheinern,örtliche Nummern und gebührenfrei Nummern
Internationale VorwahrNationale VorwahrOrtsvorwahr
China (Xiamen)	Großkunden - Ost - Behördenund Bildungswesen	gcbührenfrei:800 858 2669
Nationale Vorwahr: 86
Ortsvorwahr: 592	Support-Tcam für Großkunden	gcbührenfrei:800 858 2572
(Fortsetzung)
	Großkunden - Süd	gcbührenfrei:800 858 2355
	Großkunden - West	gcbührenfrei:800 858 2811
	Großkunden - Ersatzteile	gcbührenfrei:800 858 2621
Costa Rica Support (allgemein)		0800-012-0435
Dänemark (Kopenhagen)	Website: support.euro.dell.com
Internationale Vorwahr: 00	E-Mail: support.euro.dell.com/dk/da/emaildell/
Nationale Vorwahr: 45
	Technischer Support	7023 0182
	Kundenbetrreuung (rclational)	7023 0184
	Kundenbetreuung	3287 5505
	Privatkunden/Kleinbetriebe
	Zentrale (relational)	3287 1200
	Fax-Zentralc (rclational)	3287 1201
	Zentrale (Privatkunden/Kleinbetrlicbc)	3287 5000
	Fax-Zentrale (Privatkunden/Kleinbetriebe)	3287 5001
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummernund gebührenfreiNummern
Deutschland (Langen)Internationale Vorwahl: 00Nationale Vorwahl: 49Ortsvorwahl: 6103	Website: support.euro.dell.comE-Mail:tech_support_central_curopc@ Dell.comTechnischer SupportKundenbetreuung Privatkunden/KleinbetriebeGlobale KundenbetreuungKundenbetreuung Premium AccountsKundenbetreuung GroßkundenKundenbetreuung Kunden der öffentlichen HandZentralc	06103 766-72000180-5-22440006103 766-957006103 766-942006103 766-956006103 766-955506103 766-7000
Dominica Support (allgemein)		gebührenfrei:1-866-278-6821
Dominikanische Republik Support (allgemein)		1-800-148-0530
Ecuador Support (allgemein)		gcbührcnfrei:999-119
El Salvador Support (allgemein)		01-899-753-0777
Finnland (Helsinki)Internationale Vorwahl: 990Nationale Vorwahl: 358Ortsvorwahl: 9	Wcbsitc: support.euro.dell.comE-Mail:support.euro.dell.com/fi/fi/emaildell/Technischer SupportKundenbetreuungFaxZentrale	09 253 313 6009 253 313 3809 253 313 9909 253 313 00
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örliche Nummernund gebührenfreieNummern
Frankreich (Paris,Montpellier)Internationale Vorwahl: 00Nationale Vorwahl: 33Ortsvorwahlnummcn:(1) (4)	Website: support.euro.dell.comE-Mail:support.euro.dell.com/fr/fr/ emaildell/Privatkunden und KleinbetriebeTechnischer SupportKundenbetrreuangZentraleZentralec (Anrufe von außerhalb nach Frankreich)VcrtricbFaxFax (Anrufc von außerhalb nach Frankreich)FirmenkundenTechnischer SupportKundenbetreuangZentraleVertriebFax	0825 387 2700825 823 8330825 004 70004 99 75 40 000825 004 7000825 004 70104 99 75 40 010825 004 7190825 338 33901 55 94 71 0001 55 94 71 0001 55 94 71 01
Grenada Support (allgemein)		gebührenfrei:1-866-540-3355
GriechenlandInternationale Vorwahl: 00Nationale Vorwahl: 30	Website: support.euro.dell.comE-Mail:support.euro.dell.com/gr/en/emaildell/Technischer SupportTechnischer Support Gold-ServiceZentralcZentralcGold-ServiceVertriebFax	00800-44 14 95 1800800-44 14 00 832108129810210812981121081298002108129812
Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahnummern,örtliche Nummern und gebührenfrei Nummern
Internationale Vorwahl
Nationale Vorwahl: 44Ortsvorwahl: 1344	Website: support.euro.dell.comWebsite für Kundenbetreuung:support.euro.dell.com/uk/en/ECare/Form/Home.aspE-Mail:[e-mail] Support (Firmen-kunden/Premium Accounts/PAD[mehr als 1000 Mitarbeiter])Technischer Support (direktund allgemein)Globale KundenbetreuungKundenbetreuungPrivatkunden/KleinbetriebcKundenbetreuung FirmenkundenKundenbetreuung PremiumAccounts (500 bis 5000 Mitarbeiter)Kundenbetreuung BundesbehördenKundenbetreuung Bezirksbehördenund BildungswesenKundenbetreuung Gesundheitswesen	0870 908 05000870 908 080001344 373 1860870 906 001001344 373 1850870 906 001001344 373 19301344 373 19901344 373 1940870 907 400001344 860 4560870 907 4006
Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummernund gebührenfrei
Internationale Vorwahl
Nationale Vorwahl
Ortsvorwahl
Guatemala Support (allgemein)		1-800-999-0136
Guyana Support (allgemein)		gebührenfrei:1-877-270-4609
Hongkong	Wcbsitc: support.ap.dell.com
Internationale Vorwahl: 001	E-Mail des Technischen Supports:apsupport@ Dell.com
Nationale Vorwahl: 852	Technischer Support(Dimension und Inspiron)	2969 3188
	Technischer Support (OptiPlex,Latitude und Dell Precision)	2969 3191
	Technischer Support (PowerAppTM,PowerEdgeTM,PowerConnectTMund PowerVaultTM)	2969 3196
	Kundenbetrueung	3416 0910
	Großkunden	3416 0907
	Globalc Kundcnprogrammc	3416 0908
	Mittelständische Unternehmen	3416 0912
	Privatkunden und Kleinbetricbe	2969 3105
Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummernund gebührenfreieNummern
Internationale Vorwahl
Nationale Vorwahl
Ortsvorwahl
Indien Technischer Support		1600 33 8045
	Vertrieb (Großkunden)	1600 33 8044
	Vertrieb (Privatkunden und Kleinbetriebe)	1600 33 8046
Irland (Cherrywood)	Website: support.euro.dell.com
Internationale Vorwahl: 16	E-Mail:dell_direct支持力度@dell.com
Nationale Vorwahl: 353	Technischer Support	1850 543 543
Ortsvorwahl: 1	Technischer Support in Großbritannien (nur innerhalb von GB)	0870 908 0800
	Kundenbetreuung Privatkunden	01 204 4014
	Kundenbetreuung Kleinbetriebe	01 204 4014
	Kundenbetreuung in Großbritannien (nur innerhalb von GB)	0870 906 0010
	Kundenbetreuung Firmenkunden	1850 200 982
	Kundenbetreuung Firmenkunden (nur innerhalb von GB)	0870 907 4499
	Vertrieb für Irland	01 204 4444
	Vertrieb in Großbritannien (nur innerhalb von GB)	0870 907 4000
	Fax/Vertrieb per Fax	01 204 0103
	Zentrale	01 204 4444
Internationale VorwahrNationale VorwahrOrtsvorwahr
Italien (Mailand)	Website: support.euro.dell.com
Internationale Vorwahr: 00	E-Mail:
Nationale Vorwahr: 39	support.euro.dell.com/it/it/
Ortsvorwahr: 02	emaildell/
	Privatkunden und Kleinbetriebe
	Technischer Support	02 577 826 90
	Kundenbctreuung	02 696 821 14
	Fax	02 696 821 13
	Zentrale	02 696 821 12
	Firmenkunden
	Technischer Support	02 577 826 90
	Kundenbetreuung	02 577 825 55
	Fax	02 575 035 30
	Zentrale	02 577 821
Jamaika Allgemeiner Support (nur innerhalb von Jamaika)		1-800-682-3639
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlfnummern,örftliche Nummernund gebührenfreiNummern
Japan (Kawasaki)Internationale Vorwahl: 001Nationale Vorwahl: 81Ortsvorwahl: 44	Website: support.jp.dell.comTechnischer Support (Server)	gebührenfrei:0120-198-498
	Technischer Support außerhalbJapans (Scrvcr)	81-44-556-4162
	Technischer Support (Dimension und Inspiron)	gebührenfrei:0120-198-226
	Technischer Support außerhalbJapans (Dimension und Inspiron)	81-44-520-1435
	Technischer Support (Dell Precision,OptiPlex und Latitude)	gebührenfrei:0120-198-433
	Technischer Support außerhalbJapans (Dell Precision, OptiPlex und Latitude)	81-44-556-3894
	Technischer Support (PDAs,Projektoren, Drucker, Router)	gebührenfrei:0120-981-690
	Technischer Support außerhalbJapans (PDAs, Projektoren, Drucker,Router)	81-44-556-3468
	Faxbox-Dienst	044-556-3490
	Automatischer Bestellservice (rund um die Uhr)	044-556-3801
	Kundenbetrucung	044-556-4240
	Vertrieb Geschäftskunden (bis zu 400 Mitarbeiter)	044-556-1465
	Vertrieb Premium Accounts (über 400 Mitarbeiter)	044-556-3433
	Vertrieb Großkunden (über 3500 Mitarbeiter)	044-556-3430
	Vertrieb Außenliche Einrichtungen (Behörden, Bildungs- und Gesundheitswesen)	044-556-1469
	Japan - Globals Geschäftssegment	044-556-3469
	Einzelanwender	044-556-1760
	Zentrale	044-556-4300
Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummern und gebührenfrei
Internationale Vorwahl
Nationale Vorwahl
Ortsvorwahl
Jungferninseln (Britische) Support (allgemein)		gcbührcnfrei:1-866-278-6820
Jungferninseln (USA) Support (allgemein)		1-877-673-3355
Kanada (North York, Ontario)	Online-Bestellstatus:www.dell.ca/ostatus
Internationale Vorwahl: 011	AutoTech (Automatischer technischer Support)Kundenbetreuung (Privatkunden/Kleinbetriebe)Kundenbetrucung (mittlständische Betriebe/Großkunden, Behörden)Technischer Support(Privatkunden/Kleinbetricbc)Technischer Support (mittlerc/große Bctricbc, Bchördcn)Vertrieb (Privatkunden/Kleinbetricbc)Vertrieb (mittelständische Betriebe/Großkunden, Behörden)Ersatzteilvertrieb/Erweiterter Service	gebührenfrei:1-800-247-9362gebührenfrei:1-800-847-4096gebührcnfrei:1-800-326-9463gebührcnfrei:1-800-847-4096gebührenfrei:1-800-387-5757gebührcnfrei:1-800-387-5752gebührenfrei:1-800-387-57551866 440 3355
Kolumbien Support (allgemein)		980-9-15-3978
Korea (Seoul)	Technischer Support	gebührenfrei:080-200-3800
Internationale Vorwahl: 001	Vertrieb	gebührenfrei:080-200-3600
Nationalc Vorwahl: 82	Kundendienst (Penang, Malaysia)	604 633 4949
Ortsvorwahl: 2	Fax	2194-6202
	Zentrale	2194-6000
	Technischer Support(Elektronik und Zubehör)	gebührcnfrei:080-200-3801
Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummern und gebührenfrei Nummern
Internationale Vorwahl
Nationale Vorwahl
Ortsvorwahl
Lateinamerika Technischer Support für Kunden(Austin, Texas, USA)	512 728-4093
Kundendicnst (Austin, Texas, USA)	512 728-3619
Fax (Technischer Support undKundendicnst) (Austin, Texas, USA)	512 728-3883
Vertrieb (Austin, Texas, USA)	512 728-4397
Vertrieb per Fax (Austin,Texas,USA)	512 728-4600oder 512 728-3772
Luxemburg	Websitc: support.euro.dell.com
Internationale Vorwahl: 00	E-Mail: tcch [e-mail]
Nationale Vorwahl: 352	Technischer Support (Brüssel,Belgien)	3420808075
	Vertrieb Privatkunden/Kleinbetriebc (Brüssel, Bclgien)	gebührenfrei:080016884
	Vertrieb Firmenkunden(Brüssel, Belgien)	02 481 91 00
	Kundenbetreuung (Brüssel, Belgien)	02 481 91 19
	Fax (Brüssel, Belgien)	02 481 92 99
	Zentrale (Brüssel, Belgien)	02 481 91 00
Macao	Technischer Support	gcbührenfrei:0800 105
Nationale Vorwahl: 853	Kundendienst (Xiamcn, China)	34 160 910
	Vertrieb (allgemein)(Xiamen, China)	29 693 115
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlfnummern,örtliche Nummernund gebührenfreiNummern
Malaysia (Penang)Internationale Vorwahl: 00Nationale Vorwahl: 60Ortsvorwahl: 4	Website: support.ap.dell.comTechnischer Support(Dell Precision, OptiPlexund Latitude)Technischer Support (Dimension,Inspiron sowie Elektronik undZubehör)Technischer Support (PowerApp,PowerEdge, PowerConnect undPowerVault)Kundendienst (Penang, Malaysia)Vertrieb (allgemein)Vertrieb Firmenkunden	gebührenfrei:1 800 88 0193gebührenfrei:1 800 88 1306gebührenfrei:1800 88 138604 633 4949gebührenfrei:1 800 888 202gebührenfrei:1 800 888 213
MexikoInternationale Vorwahl: 00Nationale Vorwahl: 52	Technischer Support für Kunden	001-877-384-8979oder001-877-269-3383
	Vertrieb	50-81-8800oder01-800-888-3355
	Kundendienst	001-877-384-8979oder001-877-269-3383
	Zentrale	50-81-8800oder01-800-888-3355
Montserrat Support (allgemein)		gcbührcnfrei:1-866-278-6822
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlmummern,ortliche Nummernund gebührenfreiNummern
NeuseelandInternationale Vorwahl: 00Nationale Vorwahl: 64	E-Mail (Neuseeland):[e-mail]
	E-Mail (Australic):[e-mail]
	Technischer Support(Dcsktopcomputer undtragbare Computer)	gebührenfrei:0800 446 255
	Technischer Support (für Serverund Workstations)	gebührenfrei:0800 443 563
	Privatkunden und Kleinbetriebe	0800 446 255
	Behörden und Unternehmen	0800 444 617
	Vertrich	0800 441 567
	Fax	0800 441 566
Nicaragua Support (allgemein)		001-800-220-1006
Niederlande (Amsterdam)Internationale Vorwahl: 00Nationale Vorwahl: 31Ortsvorwahl: 20	Wcbsitc: support.euro.dell.com
	Technischer Support	020 674 45 00
	Technischer Support per Fax	020 674 47 66
	Kundenbetreuung	020 674 42 00
	Privatkunden/Kleinbetriebe
	Relationale Kundenbetreuung	020 674 43 25
	Vertrieb Privatkunden/Kleinbetriebe	020 674 55 00
	Relationaler Vertrieb	020 674 50 00
	Vertrieb Privatkunden/Kleinbetriebcper Fax	020 674 47 75
	Relationaler Vertrieb per Fax	020 674 47 50
	Zentralc	020 674 50 00
	Fax-Zentralc	020 674 47 50
Niederländische Antillen Support (allgcmcin)		001-800-882-1519
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlmummern,örtliche Nummernund gebührenfreiNummern
Norwegen (Lysaker)Internationale Vorwahl: 00Nationale Vorwahl: 47	Website: support.euro.dell.com
	E-Mail: support.euro.dell.com/no/no/emaildell/
	Tchnischcr Support	671 16882
	Relationale Kundenbetreuung	671 17575
	Kundenbctreuung	23162298
	Privatkunden/Kleinbetriebe
	Zentrale	671 16800
	Fax-Zentrale	671 16865
Österreich (Wien)Internationale Vorwahl: 900Nationale Vorwahl: 43Ortsvorwahl: 1	Website: support.euro.dell.com
	E-Mail:[e-mail]
	Vertrieb Privatkunden/Kleinbetriebe	0820 240 530 00
	Fax Privatkunden/Kleinbctricbc	0820 240 530 49
	Kundenbctreuung	0820 240 530 14
	Privatkunden/Kleinbctricbc
	Kundenbetreuung Premium Accounts/Firmenkunden	0820 240 530 16
	Technischer Support	0820 240 530 14
	Privatkunden/Kleinbctricbc
	Technischer Support Premium Accounts/Firmenkunden	0660 8779
	Zentrale	0820 240 530 00
Panama Support (allgcmcin)		001-800-507-0962
Penu Support (allgcmcin)		0800-50-669
Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummern und gebührenfrei Nummern
Internationale VorwahrNationale VorwahrOrtsvorwahr
Polen (Warschau)	Website: support.euro.dell.com
Internationale Vorwahr: 011	E-Mail: [e-mail]
Nationale Vorwahr: 48	Kundendienst - Telefon	57 95 700
Ortsvorwahr: 22	Kundenbetrreuang	57 95 999
	Vertrieb	57 95 999
	Kundendienst - Fax	57 95 806
	Empfang - Fax	57 95 998
	Zentrale	57 95 999
Portugal	Wcbsitc: support.euro.dell.com
Internationale Vorwahr: 00	E-Mail:
Nationale Vorwahr: 351	support.euro.dell.com/pt/en/emaildell/
	Technischer Support	707200149
	Kundenbetrreuang	800 300 413
	Vertrieb	800 300 410 oder 800 300 411 oder 800 300 412 oder 21 422 07 10
	Fax	21 424 01 12
Puerto Rico Support (allgcmcin)		1-800-805-7545
Saint Kitts und Nevis Support (allgemein)		gebührenfrei: 1-877-441-4731
Saint Vincent und die Grenadinen	Support (allgcmcin)	gebührenfrei: 1-877-270-4609
Santa Lucia Support (allgcmcin)		1-800-882-1521
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örliche Nummernund gebührenfreiNummern
Schweden (Upplands Vasby)Internationale Vorwahl: 00Nationale Vorwahl: 46Ortsvorwahl: 8	Website: support.euro.dell.comE-Mail:support.euro.dell.com/se/sv/emaildell/
	Technischcr Support	08 590 05 199
	Relationale Kundenbetreuung	08 590 05 642
	Kundenbctreuung	08 587 70 527
	Privatkunden/Kleinbetriebe
	Support für das Mitarbeiter-programm (EPP)	20 140 14 44
	Technischer Support per Fax	08 590 05 594
	Vertrieb	08 590 05 185
Schweiz (Genf)Internationale Vorwahl: 00Nationale Vorwahl: 41Ortsvorwahl: 22	Website: support.euro.dell.comE-Mail: [e-mail]
	E-Mail für französischsprachige Privatkunden/KleinbetriebsomicGroßkunden:support.euro.dell.com/ch/fr/emaildell/
	Technischcr Support(Privatkunden/Kleinbetriebe)	0844 811 411
	Technischer Support(Firmenkunden)	0844 822 844
	Kundenbctreuung (Privatkunden/Kleinbetriebe)	0848 802 202
	Kundenbetreuung (Firmenkunden)	0848 821 721
	Fax	022 799 01 90
	Zentrale	022 799 01 01
Singapur (Singapur)Internationale Vorwahl: 005Nationale Vorwahl: 65	Website: support.ap.dell.comTechnischer Support (Dimension,Inspiron sowie Elcktronik undZubehör)Technischer Support (OptiPlex,Latitude und Dcell Precision)Technischer Support (PowerApp,PowcrEdge, PowcrConnect undPowerVault)Kundendienst (Penang, Malaysia)Vertrieb (allgemein)Vertrieb Firmenkunden	gebührenfrei:1800 394 7430gebührenfrei:1800 394 7488gcbührenfrei:1800 394 7478604 633 4949gebührenfrei:1 800 394 7412gebührenfrei:1 800 394 7419
Slowakei (Prag)Internationale Vorwahl: 00Nationale Vorwahl: 421	Website: support.euro.dell.comE-Mail: [e-mail] SupportKundenbetreuungFaxTechnischer Support per FaxZentrale (Vertrieb)	02 5441 5727420 22537 270702 5441 832802 5441 832802 5441 7585
Land (Stadt)	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummernund gebührenfreiNummern
Internationale VorwahlNationale VorwahlOrtsvorwahl
Spanien (Madrid)	Website: support.euro.dell.com
Internationale Vorwahl: 00	E-Mail:
Nationale Vorwahl: 34	support.euro.dell.com/es/es/
Ortsvorwahl: 91	emaildell/
	Privatkunden und Kleinbetriebe
	Technischer Support	902 100 130
	Kundcbetreuung	902 118 540
	Vertrieb	902 118 541
	Zentrale	902 118 541
	Fax	902 118 539
	Firmenkunden
	Technischer Support	902 100 130
	Kundenbetreuung	902 115 236
	Zentrale	91 722 92 00
	Fax	91 722 95 83
Südafrika (Johannesburg)	Website: support.euro.dell.com
Internationale Vorwahl:09/091	E-Mail: dell [e-mail]
Nationale Vorwahl: 27	Gold-Support	011 709 7713
Ortsvorwahl: 11	Technischer Support	011 709 7710
	Kundenbetreuung	011 709 7707
	Vcrtricb	011 709 7700
	Fax	011 706 0495
	Zentralc	011 709 7700
Internationale Vorwahl
Nationale Vorwahl
Ortsvorwahl
Südostasien undPazifikraum	Technischer Support für Kunden,Kundendienst und Vertrieb(Pcnang, Malaysia)	604 633 4810
Taiwan	Website: support.ap.dell.com
Internationale Vorwahl: 002Nationale Vorwahl: 886	E-Mail: [e-mail]
	Technischer Support (OptiPlex,Latitude, Inspiron, Dimensionsowiec Elektronik und Zubchör)	gebührenfrei:00801 86 1011
	Technischer Support (PowerApp,PowerEdge, PowerConnect und PowcrVault)	gebührenfrei:00801 60 1256
	Vertrieb (allgemein)	gebührenfrei:00801 65 1228
	Vertrieb Firmenkunden	gebührenfrei:00801 651 227
Thailand	Website: support.ap.dell.com
Internationale Vorwahl: 001Nationale Vorwahl: 66	Technischer Support (OptiPlex,Latitude und Dell Precision)	gebührenfrei:1800 0060 07
	Technischer Support (PowerApp,PowcrEdge, PowcrConnect und PowerVault)	gebührenfrei:1800 0600 09
	Kundendienst (Penang, Malaysia)	604 633 4949
	Vertrieb Firmenkunden	gebührenfrei:1800 006 009
	Vertrieb (allgemein)	gebührenfrei:1800 006 006
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örtliche Nummernund gebührenfreiNummern
Trinidad und Tobago Support (allgemein)		1-800-805-8035
Tschechische Republik (Prag)	Website: support.euro.dell.com
Internationale Vorwahl: 00	E-Mail: [e-mail]
Nationalc Vorwahl: 420	Technischer Support	22537 2727
	Kundenbetreuung	22537 2707
	Fax	22537 2714
	Technischer Support per Fax	22537 2728
	Zentrale	22537 2711
Turks- und Caicosinseln Support (allgcmcin)		gebührcnfrei:1-866-540-3355
Uruguay Support (allgcmcin)		gebührenfrei:000-413-598-2521
USA (Austin, Texas)	Automatisches Auftragsauskunfts-system	gebührenfrei:1-800-433-9014
Internationale Vorwahl: 011	AutoTech (Laptop- und Dcsktopcomputer)	gebührenfrei:1-800-247-9362
Nationalc Vorwahl: 1	Kunden (Home und Home Office)
	Technischer Support	gebührenfrei:1-800-624-9896
	Kundendienst	gebührenfrei:1-800-624-9897
	DellNetTM Service und Support	gebührenfrei:1-877-Dellnet(1-877-335-5638)
	Mitarbeiterprogramm (EPP) Kunden	gebührenfrei:1-800-695-8133
	Wcbsitc der Finanzierungsdienstc:www.dellfinancialservices.com
	Finanzierungsdienste(Lcasing/Darlchen)	gebührenfrei:1-877-577-3355
	Finanzierungsdienste (Dell Premium Accounts [DPA])	gebührenfrei:1-800-283-2210
Land (Stadt)Internationale VorwahlNationale VorwahlOrtsvorwahl	Abteilung oder Dienst,Website und E-Mail-Adresse	Vorwahlnummern,örliche Nummernund gebührenfreiNummern
USA (Austin, Texas)	Firmenkunden
Internationale Vorwahl: 011	Kundendienst und technische	gebührenfrei:1-800-822-8965
Nationale Vorwahl: 1(Fortsetzung)	Unterstützung	1-800-695-8133
	Mitarbeiterprogramm (EPP) Kunden	gebührenfrei:1-877-459-7298
	Technischer Support - Printer undProjektoren	gebührenfrei:1-877-459-7298
	Öffentliche Einrichtungen (Bächördn, Bildungs-und Gesundheitswesen)
	Kundendicnst und technische	gcbührcnfrei:1-800-456-3355
	Unterstützung	1-800-879-3355
	Mitarbcitcrprogramm (EPP) Kunden	gebührcnfrei:1-800-234-1490
	Dcll-Vertricb	gebührenfrei:1-800-289-3355oder gebührenfrei:1-800-879-3355
	Dell Outlet-Verkauf (von Dellereneuerte Computer)	gcbührcnfrei:1-888-798-7561
	Vctricb von Software undPeripheriegeräten	gcbührenfrei:1-800-671-3355
	Ersatzteilvertrieb	gcbührcnfrei:1-800-357-3355
	Erweiterter Service und Garantie	gebührenfrei:1-800-247-4618
	Fax	gebührenfrei:1-800-727-8320
	Dcell-Dicnste für Gchörlosc,Schwerhörige oderSprachbehinderte	gcbührcnfrei:1-877-DELLTTY(1-877-335-5889)
Venezuela Support (allgemein)		8001-3605

Glossar

ANSI-Lumen - Ein Standard zur Messung der Lichtabgabe, dient zum Vergleich von Projektoren.

Bandbreite - Die Anzahl der Zyklen pro Sekunde (Hertz), wodurch die Differenz zwischen der unteren und oberen Grenzfrequenz eines Frequenzbands ausgedruckt wird; besteht außer dem für die Breite eines Frequenzbands.

Bildschirmdiagonale - Eine Methode zum Messen der Höhe eines Bildschirms oder eines projizierten Bildes. Die Maße werden von einer Ecke bis zur gegenüberliegenden Ecke genommen. Ein Bildschirm mit einer Höhe von 270 cm und einer Breite von 360 cm hat eine Diagnoale von 450 cm. Bei dieser Dokument wird davon ausgegangen, dass die Diagonalmaße für das herkömmliche Verhältnis von 4:3 bei einem Computerbild dem o.g. Beispiel entsprechen.

Brennweite - Der Abstand von der Objektivoberfläche bis zum Brennpunkt.

Composite Video - Das kombinierte Bildsignal, inklusive vertikaler und horizontaler Austast- und Synchronisiersignale.

dB - Dezibel - Einheit, mit der die relative Leistungs- oder Intensitätsdifferenz ausgedruckt wird, üblicherweise zwischen zwei akustischen oder elektrischen Signalen, gleich dem Zehnfachen des Logarithmus des Leistungsverhältnisses von zwei Werten.

DLP - Digital Light Processing - Reflective, von Texas Instruments entwickelte Anzeigetechnologie mit klinen beweglichen Spiegeln. Licht gelangt durch einen Farbfilter und trifft auf die DLP-Spiegel. Aus den RGB-Farben wird cin Bild zusammengesetzt, das auf den Bildschirm projiziert wird; bezeichnet man auch als DMD.

DMD - Digital Micro-Mirror Device - Jedes DMD besteht aus Tausenden von kippbaren, mikroskopisch kleinen Spiegeln aus Aluminiumlegierung, die auf einer versteckten Wippe montiert sind.

DVI - Digital Visual Interface - Definiert die digitale Schnittstelle zwischen digitalen Gcräten wie Projektoren und PCs. Bei Gcräten, die DVI unterstützen,lässt sich eine digitale Verbindung herstellen, bei der die Umwandlung in analoge Signale entfällt, so dass ein makelloses Bild entstellt.

Farbtemperatur - Eine Methode zum Messen der Wcicbciner Lichtquelle. Metall-Halogenlampen weisen im Vergleich zu Halogen- oder Gluhampen cinc hohere Temperatur auf.

Format - Das gängigste Format ist 4:3 (4 zu 3). Die ersten Fernseh- und Computervideoformate weisen ein Format von 4:3 auf. Das bedeutet, die Bildbreite macht das 4/3-Fache der Höhe aus.

Frequenz - Die Wiederholungsrate der elektrischen Signale in Zyklen pro Sekunde. Wird in Hz gemessen.

Helligkeit - Die Lichtmenge, die von einer Anzeige oder Projektionsanzeige oder dem Projektor abgegeben wird. Die Projektorhelligkeit wird in ANSI-Lumen gemessen.

Hintergrundbeleuchtung - Bezieht sich auf eine Fernbedienung oder das Bedienfeld eines Projekctors, dessen Knöpfe und Steuerelemente beleuchtet sind.

Hochstabstand - Der Abstand von einem Bildschirm, in dem der Projektor ein Bild (ausreichender Helligkeit) in einem vollig dunklen Raum projizieren kann.

Hz - Frequenz eines Wechselsignals. Siche Frequenz.

Invertiertes Bild - Funktion, mit der das Bild horizontal gedrecht werden kann. Bei normaler Vorwartsprojektion werden Text, Bilder usw. invertiert dargestellt. Invertierte Bilder verwendet man bei der Rückwartsprojektion.

Komponentenvideo - Liefert Videoqualität in einem Format, das alle Komponenten des Originalbildes enthalt. Diese Komponenten bezeichnet man als Luma und Chroma. Für analyge Komponenten werden sie als Y'Pb'Pr' definiert, für digitale Komponenten als Y'Cb'Cr'. Komponentenvideo gibt es bei DVD-Playern und Projektoren.

Kompression - Eine Funktion, die Auflösungszeilen aus dem Bild losecht, damit es in den Anzeigebereich passt.

Komprimiertes SVGA - Um ein 800 x 600-Bild auf einen VGA-Projektor zu projizieren, muss das 800 x 600-Originalsignal herunterkomprimiert werden. Die gcsamten Informationen werden mit nur zwei Dritteln der Bildpunkte (307.000statt480.000)angzecigt.Das rresultcendc Bild weist SVGAScitengroBa auf,chodochmitgeringfugigschlchcterBildqualitat.Wenn Sic mit einem SVGA-Computer arbeiten,lassen sich bessereErgebnisse erzielen, wenn VGA an einen VGA-Projektor angeschlossen wird.

Komprimiertes SXGA - Kommt bei XGA-Projektoren zum Einsatz, die dadurch eine SXGA-Auflösung von bis zu 1280 x 1024 erreichen.

Komprimiertes XGA - Kommt bei SVGA-Projektoren zum Einsatz, die dadurch cinc XGA-Auflösung von 1024 x 768 crreichen.

Krontrastverhältnis - Bereich der hellen und dunklen Werte auf einem Bild oder das Verhältnis zwischen den Iöchst- und Mindestwerten. Die Projekteindustrie wirdet zwei verschiedene Methoden zur Messung des Verhältnisses an:

1 Full On/Off - misst das Verhältnis der Lichtabgabe bei einem völlig weiß Bild (Full On) und der Lichtabgabe bei einem völlig schwarzen Bild (Full Off).
2 ANSI - misst ein Muster aus 16 abwechselnd schwarzen und weiß Rechtecken (Schachbrettmuster). Die durchschnittliche Lichtabgabe von den weiß Rechtecken wird durch die durchschnittliche Lichtabgabe von den schwarzen Rechtecken geteilt, um so das ANSI-Kontrastverhältnis zu bestimmen.

Der Full On/Off-Kontrast ist stets ein higherer Wert als der ANSI-Kontrast beim selbstten Projektor.

Laserpointer - Ein kleiner Stift oder zigrengroßer Zeiger, der einen kleinen batteriebetriebenen Laser enthalt und einen kleinen (üblicherweise) roten Lichtstrahl hoher Intensität projizieren kann, der sofort auf dem Bildschirm sightbar ist.

Maximale Bildgroße - Das größte Bild, das ein Projektor in einem abgedunkelten Raum projizieren kann. Wird in der Regel durch die Brennweite der Optik begrenzt.

Metall-Halogenlampe - Der Lampentyp, der in vielen tragbaren Medium-Range-und allen High-End-Projektoren zum Einsatz kommt. Diese Lampen haben üblicherweise eine „Halb-Lebenszeit" von 1000 bis 2000 Stunden. Das bedcutet, dass sie während des Gcbrauchs nach und nach an Intensität (Helligkeit) vcrlicen. Wenn die „Halblcenszeit" crricht ist, crzielen sie nur noch die halbc Helligkeit cincs neuen Gcrats. Diese Lampen geben ein Licht von schr „heiBer" Temperatur ab,ähnlich den Quecksilberdampflampen in Straβenlaternen. ihre WeiBe ist „extrem" weiß (mit leichtem Blaustich). Deshalb sieht das WeiB der IIhalogenlampe vergleichsweise ziemlich gelblich aus.

Mindestabstand - Die kürzeste Position, in der ein Projektor cin Bild auf einen Bildschirm fokussieren kann.

NTSC - Der Sendestandard in den Vereinigten Staaten für Video- und Fernschübertragungen.

PAL - Ein europäischer und internationaler Sendstandard für Video- und Fernsehübertragungen. Höhere Auflösung als NTSC.

Power-Zoom - Ein Zoomobjektiv, das motorgesteuert ein- und ausgezOOM wird. Die Einstellung erfolgt in der Regel über das Bedienfeld des Projektors sowie über die Fernbedienung.

RGB - Rot, Grün, Blau - dient üblicherweise zur Beschreibung eines Monitors, der separate Signale für diese drei Farben besteht.

S-Video - Ein Videobertragungsstandard, bei dem Videodaten über einen 4-poligen Mini-DIN-Stecker über zwei Signaladern übertragen werden: die so genannten Signalkanäle Luminanz (Helligkeit, Y) und Chrominanz (Farbe, C). S-Video wird auch als Y/C bezeichnet.

SECAM - Ein Franzölicher und internationaler Sendestandard für Video- und Fernsehübertragungen. IIohere Auflösung als NTSC.

SVGA - Super Video Graphics Array - 800 x 600 Bildpunkte

SXGA - Super Ultra Graphics Array - 1280 x 1024 Bildpunkte

Trapezkorrektur - Gerät, das die (üblicherweise trapezformige) Verzerrung eines projizierten Bildes beseitigt, die durch einen falschen Winkel zwischen Projektor und Bildschirm verursacht wird.

UXGA - Ultra Extended Graphics Array - 1600 x 1200 Bildpunktc

VGA - Video Graphics Array - 640 x 480 Bildpunkte

XGA - Extra Video Graphics Array - 1024 x 768 Bildpunkte

Zoomobjektiv - Objektiv mit variabler Brennweite, damit der Bediener durch Ein- und Ausblenden das Bild verkleinern oder vergroßern kann.

Zoomobjektivverhältnis - Das Verhältnis zwischen dem kleinsten und größten Bild, das ein Objektiv aus einer festen Entfernung projizieren kann. Ein Zoomobjektivverhältnis von 1,4:1 bcdcutet beispiclswisc, dass cin 27 cm große Bild ohne Zoom cin 36 cm große Bild bei vollcm Zoom ergcben wurde.

Stichwortverzeichnis

A

Anschlieben des Projektors

An Computer, 70

Anschlieben an einen PC, 72

Anschließlich mit

Composite-Kabel, 72

Anschlieben mit einer

handelsüblichen

RS232-Steuereinheit, 73

Anschlieben mit

Komponentenkabel, 71

Composite Video-Kabel, 72

D-Sub-/D-Sub-Kabel, 70

D-Sub-/HDTV-/Komponente

nkabel, 71

Handelsübliche

RS232-Steuereinheit, 73

Installation fur

kabelgebundene

RS232-Fernbedienung, 72

Netzkabel, 70-73

Professionelle

Installationsoptionen,72

RS232-Kabel, 72-73

S-Video-Kabel, 71

USB-/USB-Kabcl, 70

Anschlusse

Audiocingsanschluss, 69

Composite

Video-Anschluss, 69

IR-Empfänger, 69

RS232-Anschluss, 69

S-Video-Anschluss, 69

USB-Anschluss, 69

VGA-Ausgang

(Monitordurchscheife), 69

VGA-Eingangsanschluss

(D-Sub), 69

B

Bedienfeld, 80

Bildschirmenu, 83

AlleAnzeigen,83

Dcgamma, 85

WeiBwert,85

Audio, 85

Computeranzeige, 88

Abstimmung, 88

Frequenz, 88

Kontrollc,86

Sprache, 87

Videoanzeige, 89

D

Dell

Kontakt, 103

E

Ein-/Ausschalten des Projektors
Ausschalten des Projektors, 76
Einschalten des Projektors, 75

Einstellen der Grosse des Projektaionsbildes, 94

Einstellen des Projektorzooms und der Schärfe, 79 Fokussierring, 79 Zoom-Regler, 79

Einstellen des projizierten Bildcs, 76
Einstellen der Projektorhöhe, 76
Projektor absenken
Hohenverstellbarer Fuß, 77
Hohenverstellung, 77
Kippinstellrad, 77

F

Fehlerbeseitigung, 91
Fernbedienung, 93
Kontakt zu Dell, 91

Fernbedienung, 68, 81

H

Hauptgerat, 68
Bcdicnfeld, 68
Fokussierring, 68
Hohenverstellung, 68
Objektiv, 68

Zoom-Regler, 68

R

RS323-Stiftzuoordnung
RS232-Protokoll, 99
Kommunikationseinstellungen gen, 99
Steuerbefehlsliste, 100
Steuerbefehlssyntax, 99

s

Support Kontaktaufnahme mit Dell,103

T

Technische Daten Abmessungen, 98 Anzeigbare Farben, 97 Audio, 98 Bildpunkte, 97 E/A-Anschlisse, 98 Farbradgeschwindigkeit, 97 Gerauschpegel, 98 Gewicht, 98 Gleichmäßigkeit, 97 Großdes Projektaionsbildschirms, 97 Helligkeit, 97 Hor. Frequenz, 97 Kompatibilitätsmodi, 101 Kontrastverhältnis, 97

Lampe, 97

Lichtrohrc, 97

Projektionsabstand, 97

Projektorsobjektiv, 97

RS323-Stiftzuoordnung,99

Stromverbrauch, 97

Umgebungsbedingungen, 98

Versorgungsspannung, 97

Vert.Frequenz,97

Videokompatibilität, 97

Zulassungsbestimmungen, 98

W

Wechseln der Lampe, 94

Gewicht 2,2kg

Afmetingen (B× II× D) Extem 251× 101× 213± 1mm

Sadan taendes projektoren 579

Sadan slukkes Projektoren 579

Haeveprojektoren 580

Sankenprojektoren. 580

Baeutaske Dokumentation

Om Projektoren

1 Kontrolpanel

2 Zoomgrep

3 Fokusring

4 Linsc

5 Elevatorknap

6 Fjembetjeningsmodtager

2

Milj Driftstemperatur: 0

^o C-35°C

Lydindgang: Et 3,5 mm telefonstik

• Kommunikationsindstillinger

Signalerpaa RS232-bcn

RS232-protokol, 597

Kommunikations

indstlinger, 597

Kontrolkommando

syntaks, 597

Liste over

kontrolkommandoer, 598

Specifikationer

Antalpixel,595

Ensartethed,595

Projektionsafstand, 595

Projektionslinsc, 595

Tand/sluk Projektoren

Slukprojektoren,579

Tandprojektoren,579

U

Miljømessig Driftstemperatur: 0

^^oC - 35^oC

(32^ - 95^)

Fuktiget: 80% maksimum

Oppbcvaringsttempcatur:

-20°C t i l 6°C

Fuktiget: 80% maksimum

Spcsiclc bestcmmelscr FCC, CE, VCCI, UL, cUL, TuV-GS,

Antal bildpunkter 800× 600 (SVGA)

Luftfuktigkeit: max 80%

Förvaringstemperatur: -20^ till

60^ (-4°F till 140°F)

Luftfuktigkeit: max 80%

Bestammelser FCC, CE, VCCI, UL, cUL, TuV-GS,

Ljudingang: en hörlurskontakt

(diameter 3,5mm )

En mini-DIN RW232 for

• Kommunikationsinstallingar

OBS! Avgifsfria Telefonummer gäller für de Länder de anges För.

RS232-fjarrkontroll, 849

Kommersiell

RS232-kontrollenet, 850

Kompositvideokabel, 849

Natkabel,848-850

Professionella

installationsalternativ,849

RS232-kabel, 850

S-Video-kabel, 849

tillendator,848

USB till USB-kabel, 848

Anslutningsportar
IR-sensor, 847
Kompositvideokontakt, 847
Ljudingang, 847

RS232-kontakt, 847

S-Videokontakt, 847

USB-kontakt, 847

1Váš Projektor Dell™

Informace o projektoru 912

Kabel RCA-audio (1,8m) Kabel mini pin-mini pin (1,8m)

POZNÁMKA: Delky kabelú platí pouze pro Severné a Jizné Ameriku.

Obsah baleni (pokracovani)
