Ligar com um cabo de componentes

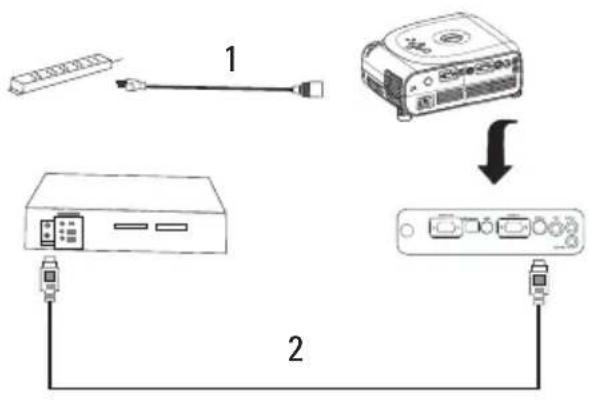

Ligar com um cabo de S-Video

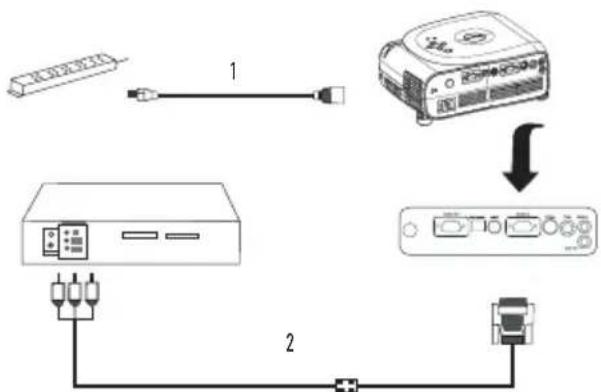

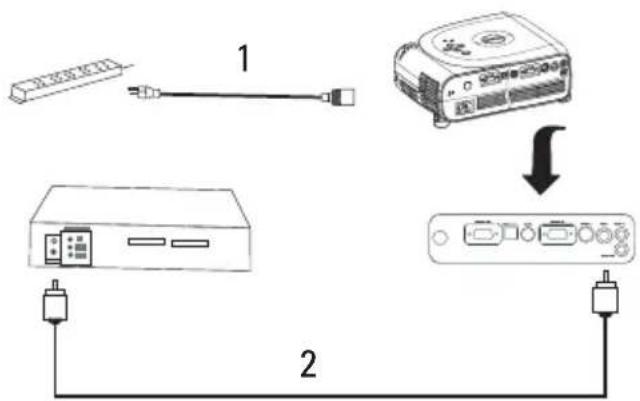

Ligar com um cabo composto

Ligar a um controlo remoto com um cabo RS232

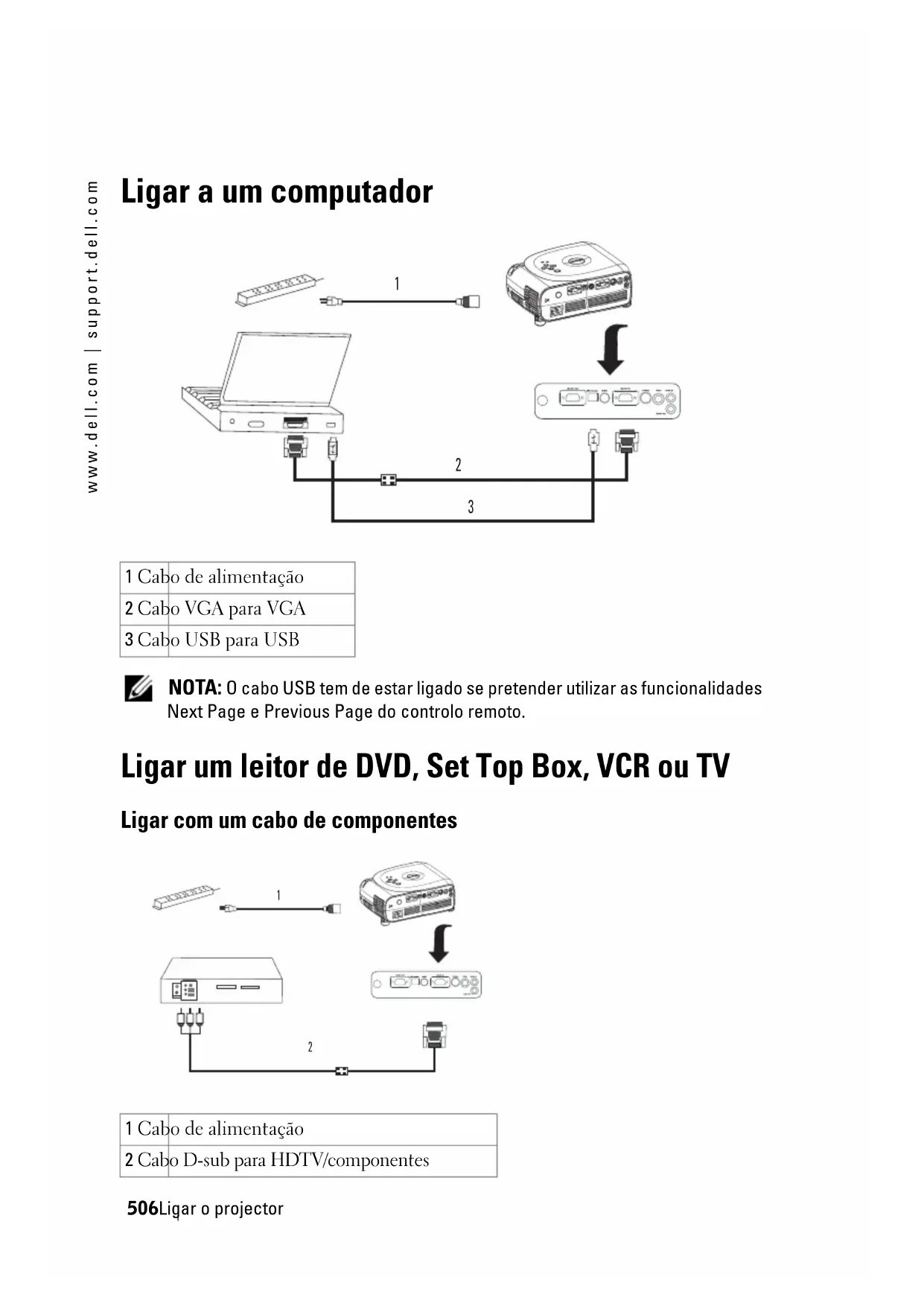

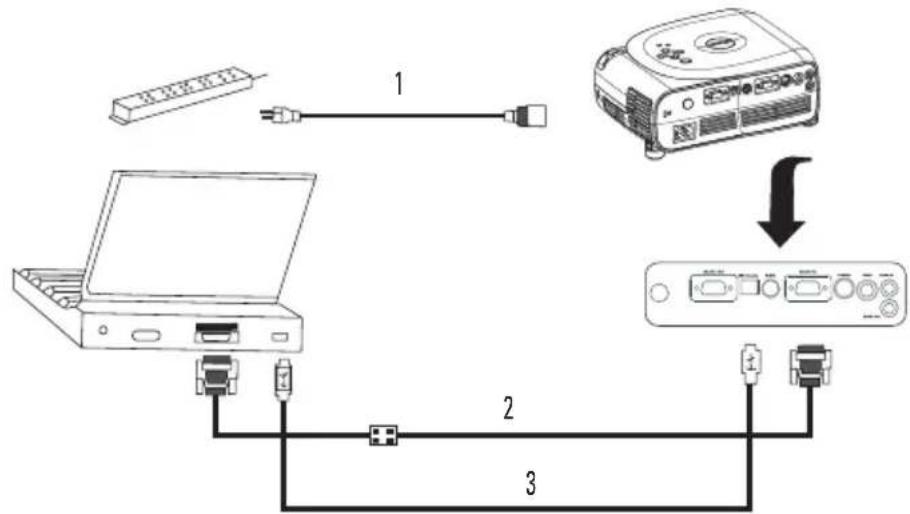

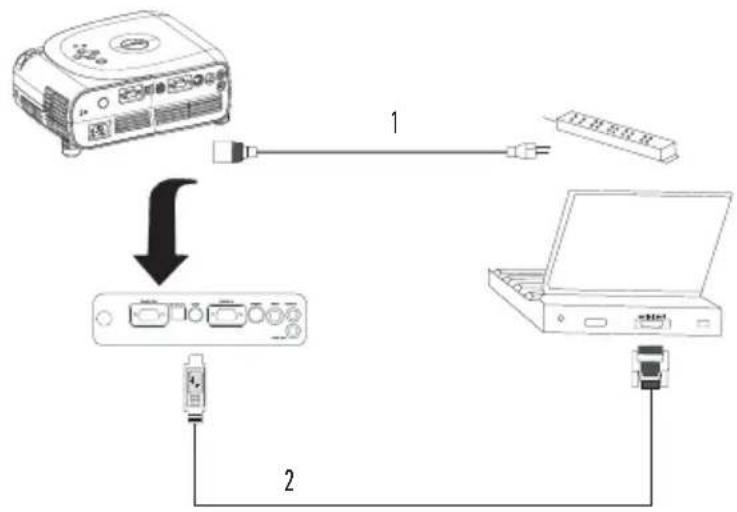

Ligar a um computador

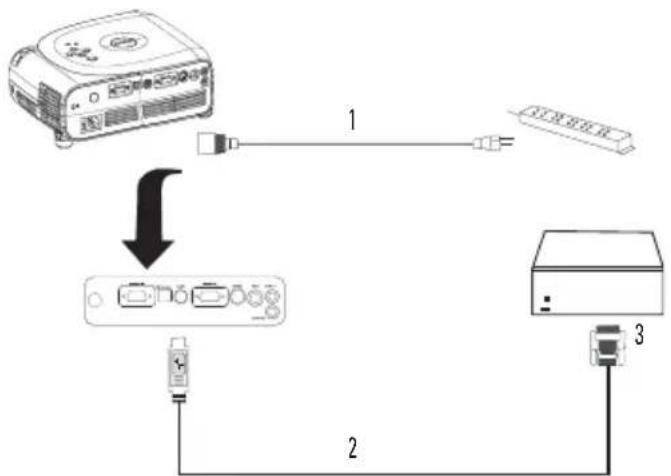

Ligar a uma caixa de controlo Commercial RS232

Ajustar a imagem projectada

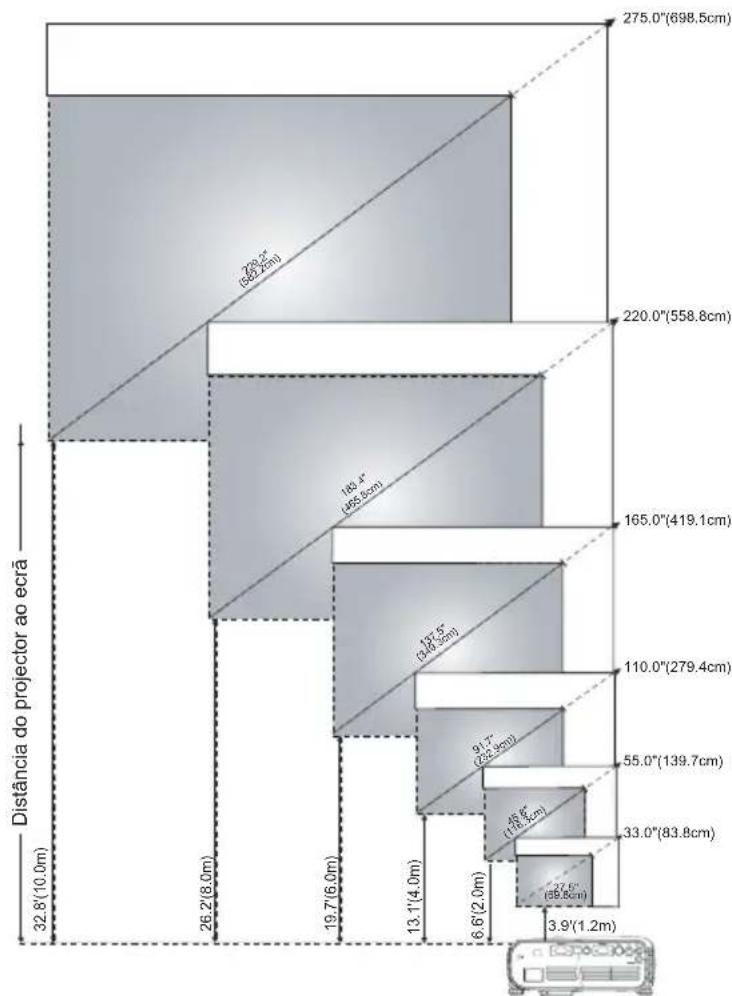

Ajustar o tamanho da imagem de projecção . . . . . 511502 Conteúdo Ajustar o zoom e o foco do projector . . . . . . . . . 512 Utilizar o painel de controlo

Utilizar o ecrã de configuração

4 Resolução de problemas do projector Mudar a lâmpada . . . . . . . . . . . . . . . . . . 524 5 Especificações 6 Contactar a Dell 7 GlossárioO seu projector Dell™ 503 O seu projector Dell™ O seu projector é fornecido com todos os itens mostrados abaixo. Certifique-se de que tem todos os itens e contacte a Dell no caso de faltar algum. Conteúdo da embalagem Cabo de alimentação (1,8 m) Cabo VGA (D-sub para D-sub) (1,8 m) Cabo S-Video (2,0 m) Cabo USB (1,8 m) Cabo composto (1,8 m) Cabo VGA para componentes (1,8 m) Cabo RCA para áudio (1,8 m) Cabo minipino para minipino (1,8m)

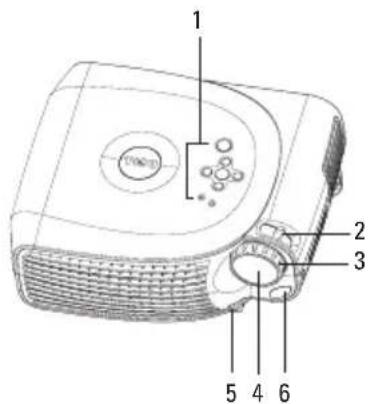

NOTA: Estas dimensões de cabo são apenas para o continente Americano.www.dell.com | support.dell.com 504 O seu projector Dell™ Acerca do seu projector Controlo remoto Pilhas Mala de transporte Documentação 1 Painel de controlo 2 Patilha de zoom 3 Anel de focagem 4 Lente 5 Botão de elevação 6 Receptor do controlo remoto Conteúdo da embalagem (continuação)

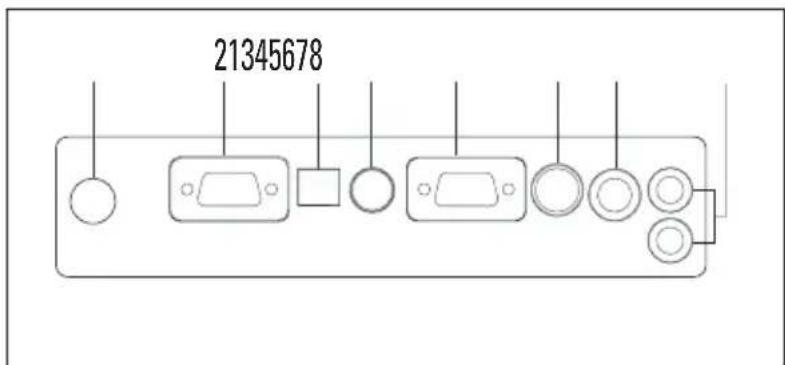

456Ligar o projector 505 Ligar o projector 1 Receptor de IV 2 Saída VGA (ligação via monitor) 3 Conector USB 4 Conector RS232 5 Conector de entrada VGA (D-sub) 6 Conector S-Video 7 Conector de vídeo composto 8 Conector de entrada de áudio 21345678www.dell.com | support.dell.com 506 Ligar o projector Ligar a um computador NOTA: O cabo USB tem de estar ligado se pretender utilizar as funcionalidades Next Page e Previous Page do controlo remoto. Ligar um leitor de DVD, Set Top Box, VCR ou TV Ligar com um cabo de componentes 1 Cabo de alimentação 2 Cabo VGA para VGA 3 Cabo USB para USB 1 Cabo de alimentação 2 Cabo D-sub para HDTV/componentes

1Ligar o projector 507 Ligar com um cabo de S-Video Ligar com um cabo composto 1 Cabo de alimentação 2 Cabo S-Video 1 Cabo de alimentação 2 Cabo de vídeo composto

2www.dell.com | support.dell.com 508 Ligar o projector Ligar a um controlo remoto com um cabo RS232 NOTA: O cabo RS232 não é fornecido pela Dell. Consulte um técnico de instalação para obter o cabo e o software do controlo remoto RS232. Ligar a um computador Ligar a uma caixa de controlo Commercial RS232 1 Cabo de alimentação 2 Cabo RS232 1 Cabo de alimentação 2 Cabo RS232 3 Caixa de controlo Commercial RS232

3Utilizar o projector 509 Utilizar o projector Ligar o projector NOTA: Ligue o projector antes de ligar a origem da apresentação. A luz do botão de alimentação fica verde intermitente até este ser premido.

Ligue o cabo de alimentação e restantes cabos adequados. Para obter informações sobre como ligar o projector, consulte “Ligar o projector” na página 505.

Prima o botão de alimentação (consulte “Acerca do seu projector” na página 504 para localizar o botão). O logótipo Dell é apresentado durante 30 segundos.

Ligue a origem (computador, leitor de DVD, etc.). O projector detecta automaticamente a origem. NOTA: Aguarde algum tempo para que o projector procure a origem. Se a mensagem “Searching...” for apresentada no ecrã, certifique-se e que os cabos adequados estão ligados de forma segura. Se tiver várias origens ligadas ao projector, prima o botão Source no controlo remoto ou no painel de controlo para seleccionar a origem desejada. Desligar o projector AVISO: Não retire a ficha do projector da tomada antes de o desligar correctamente, conforme explicado no seguinte procedimento.

Prima o botão de alimentação.

Prima o botão de alimentação novamente. As ventoinhas de arrefecimento continuam a funcionar durante 90 segundos.

Desligue o cabo de alimentação da tomada eléctrica e do projector.www.dell.com | support.dell.com 510 Utilizar o projector NOTA: Se premir o botão de alimentação com o projector em funcionamento, será apresentada a seguinte mensagem: “ Press Power button to Turn Off Projector.Projector must cool down for 90 seconds before unplugging or restarting.” A mensagem desaparece após 5 segundos; em alternativa, pode premir qualquer botão no painel de controlo. Ajustar a imagem projectada Elevar o projector

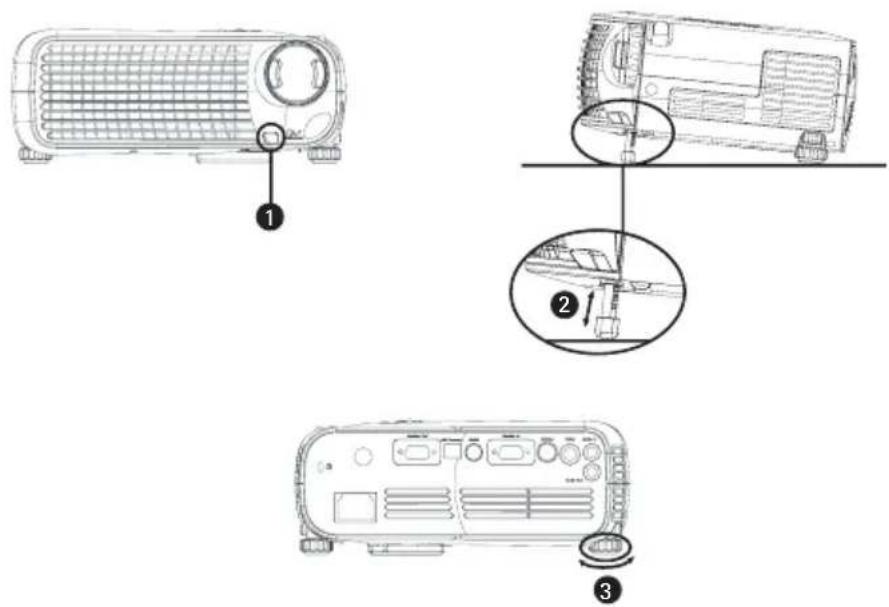

Prima o botão de elevação.

Eleve o projector para o ângulo de projecção desejado e liberte o botão para bloquear o pé de elevação na posição pretendida.

Utilize a roda de ajuste de inclinação para ajustar o ângulo de projecção com mais precisão; se necessário, prima os botões de elevação laterais para elevar a parte posterior do projector para o ângulo de projecção desejado. Baixar o projector

Prima o botão de elevação.

Baixe o projector e liberte o botão para bloquear o pé de elevação na posição pretendida.

Rode a patilha de zoom para ampliar ou reduzir.

Rode o anel de focagem até obter uma imagem nítida. O projector permite focar a distâncias de 1,2 m a 10 m (3,9 pés a 32,8 pés).

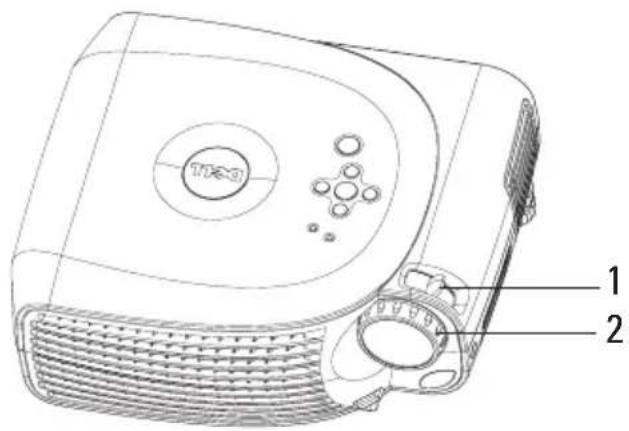

1 Patilha de zoom 2 Anel de focagem

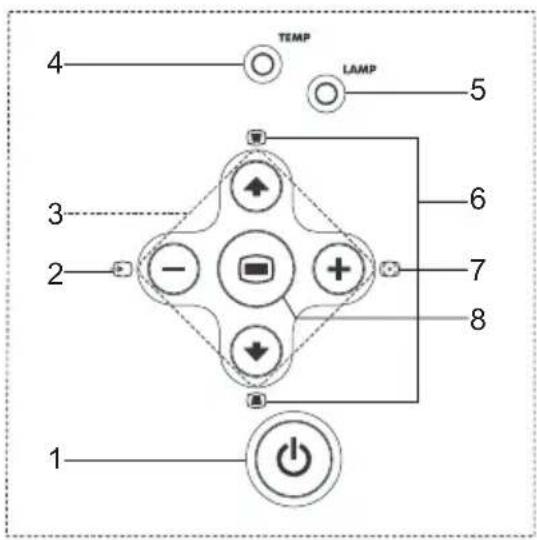

2Utilizar o projector 513 Utilizar o painel de controlo 1 Ligar/desligar Ligar e desligar o projector. Para obter mais informações, consulte “Ligar o projector” na página 509 e “Desligar o projector” na página 509. 2 Origem Prima para alternar entre as origens Analog RGB, Composite, Component-i, S-video e Analog YPbPr quando estiverem ligadas várias origens ao projector. 3 Quatro teclas direccionais As quatro teclas direccionais podem ser utilizadas para percorrer os separadores do OSD. 4 Luz de aviso TEMP

• Se a luz Temp estiver constantemente acesa em laranja, o projector sobreaqueceu. O visor desliga-se automaticamente. Ligue novamente o visor depois de o projector arrefecer. Se o problema persistir, contacte a Dell.

• Se a luz Temp estiver laranja intermitente, uma das ventoinhas do projector avariou-se e o projector desliga-se automaticamente. Se este problema persistir, contacte a Dell. 5 Luz de aviso LAMP Se a luz Lamp estiver constantemente acesa em laranja, substitua a lâmpada. 6 Ajuste da distorção Se a imagem não estiver perpendicular ao ecrã, não parecerá quadrada. Prima para ajustar a distorção da imagem provocada pela inclinação do projector. (± 16 graus)

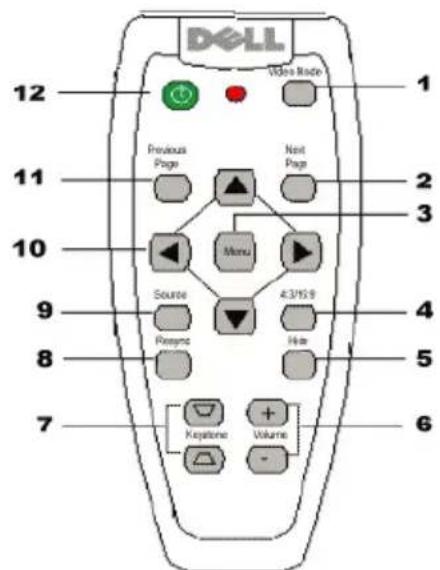

1www.dell.com | support.dell.com 514 Utilizar o projector Utilizar o controlo remoto 7 Resincronizar Prima para sincronizar o projector com a origem de entrada. Resync não funciona se o ecrã de configuração (OSD) estiver activo. 8 Menu Prima para activar o OSD. Utilize as teclas direccionais e o botão Menu para navegar no OSD. 1 Video Mode Prima uma vez para mostrar o modo de apresentação actual. Prima o botão novamente para alternar entre modos PC, Movie, sRGB ou User. 2 Next Page Prima para passar para a página seguinte. NOTA: O cabo USB tem de estar ligado para utilizar esta função. 3 Menu Prima para activar o ecrã de configuração (OSD). Utilize as teclas direccionais e o botão Menu para navegar no OSD. 4 4:3/16:9 Prima para alterar a relação de aspecto: 1:1, 16:9, 4:3. 5 Botão Hide Prima para ocultar a imagem, prima novamente para apresentar a imagem.Utilizar o projector 515 Utilizar o ecrã de configuração O projector tem um ecrã de configuração multilíngue (OSD, On-Screen Display) que pode ser apresentado com ou sem uma origem de entrada presente. No menu principal (Main Menu), prima o botão ou no painel de controlo ou o botão ou no controlo remoto para percorrer os separadores. Prima o botão no painel de controlo ou o botão Menu no controlo remoto para seleccionar um submenu. Nos submenus, prima o botão ou no painel de controlo ou o botão ou no controlo remoto para efectuar uma selecção. Quando um item é seleccionado, a cor é alterada para cinzento escuro. Utilize o botão ou do painel de controlo ou os botões e do controlo remoto para ajustar uma definição. Para fechar o OSD, passe para o separador Exit e prima o botão no painel de controlo ou o botão Menu no controlo remoto. 6 Volume +/- Prima para aumentar (+) ou diminuir (-) o volume ou para percorrer os separadores do OSD. 7 Ajuste Keystone Se a imagem não estiver perpendicular ao ecrã, não parecerá quadrada. Prima para ajustar a distorção da imagem provocada pela inclinação do projector (± 16 graus). 8 Resync Prima para sincronizar o projector com a origem de entrada. Resync não funciona se o OSD estiver activo. 9 Source Prima para alternar entre as origens Analog RGB, Composite, Component-i, S-video e Analog YPbPr quando estiverem ligadas várias origens ao projector. 10 Teclas direccionais Utilize o botão ou para seleccionar itens do OSD, utilize os botões e para efectuar ajustes. 11 Previous Page Prima para voltar à página anterior. NOTA: O cabo USB tem de estar ligado para utilizar esta função. 12 Ligar/desligar Ligar e desligar o projector. Para obter mais informações, consulte “Ligar o projector” na página 509 e “Desligar o projector” na página 509.www.dell.com | support.dell.com 516 Utilizar o projector Menu principal Menu All Images BRIGHTNESS—Utilize os botões e no painel de controlo ou o botão

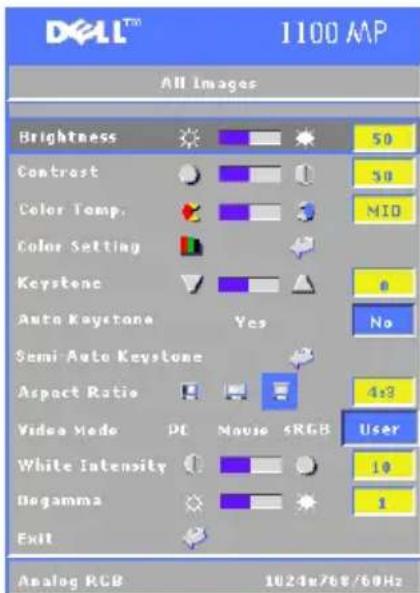

controlo remoto para ajustar o brilho da imagem.

ONTRAST—Utilize os botões e no painel de controlo ou o botão

no controlo remoto para ajustar o grau de diferença entre as partes mais claras e mais escuras da imagem. O ajuste do contraste altera a quantidade de preto e de branco na imagem.

OLOR TEMP—Ajustar a temperatura da cor. Quanto mais elevada for a temperatura, mais azul parecerá o ecrã; quanto menor for a temperatura, mais vermelho parecerá o ecrã. O modo de utilizador activa os valores do menu de definições de cor.

EYSTONE—Ajustar a distorção da imagem provocada pela inclinação do projector

± 16 graus). AUTO KEYSTONE— Seleccione Ye s para activar a correcção automática da distorção vertical da imagem provocada pela inclinação do projector. Para ajustar manualmente a distorção, prima o botão no painel de controlo ou o botão Menu no controlo remoto.Utilizar o projector 517 SEM-AUTO KEYSTONE— Prima o botão no painel de controlo ou o botão Menu no controlo remoto, a função Auto Keystone será executada uma vez. ASPECT RATIO—Seleccione uma relação de aspecto para ajustar a apresentação da imagem.

• 1:1 — A origem de entrada é apresentada sem redimensionamento. Utilize a relação de aspecto 1:1 se estiver a utilizar um dos seguintes itens: – Cabo VGA e o computador tem uma resolução menor que XGA (1024 x 768) – Cabo de componentes (576p/480i/480p) – Cabo S-Video – Cabo composto

• 16:9 — A origem de entrada é redimensionada para caber na largura do ecrã.

• 4:3 — A origem de entrada é redimensionada para caber no ecrã. Utilize a relação de aspecto 16:9 ou 4:3 se estiver a utilizar um dos seguintes itens: – Resolução do computador superior a XGA – Cabo de componentes (1080i ou 720p) VIDEO MODE—Seleccione um modo para optimizar a imagem apresentada com base no modo como o projector está a ser utilizado: Movie, PC, sRGB (fornece uma representação mais exacta das cores) e User (para configurar as suas definições preferidas). Se ajustar as definições de White Intensity ou Degamma, o projector mudará automaticamente para User.

HITE INTENSITY—Seleccione 0 para maximizar a reprodução de cores e 10 para maximizar o brilho.

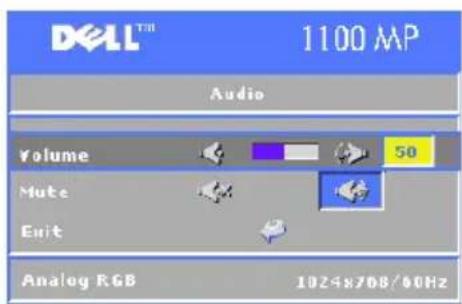

EGAMMA—Ajuste entre 1 e 6 para alterar o desempenho de cor do ecrã. A predefinição é 0. Menu Audio VOLUME— Prima o botão no painel de controlo ou o botão - no controlo remoto para diminuir o volume e prima o botão no painel de controlo ou o botão + no controlo remoto para aumentar o volume. MUTE—Permite anular o volume.www.dell.com | support.dell.com 518 Utilizar o projector Menu Management MENU LOCATION—Seleccionar a localização do OSD no ecrã.

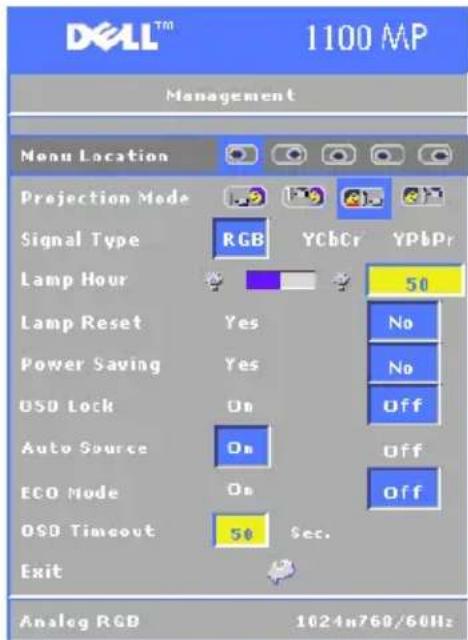

ROJECTION MODE—Seleccionar o modo como a imagem é apresentada:

• Projecção frontal - Secretária (a predefinição).

• Projecção posterior - Secretária — O projector inverte a imagem para que possa projectar por trás de um ecrã translúcido.

• Projecção frontal - Montado no tecto — O projector inverte verticalmente a imagem para projecção com montagem no tecto.

• Projecção posterior - Montado no tecto — O projector inverte a imagem, horizontal e verticalmente. Pode projectar por trás de um ecrã translúcido com um projector montado no tecto. SIGNAL TYPE—Seleccionar manualmente o tipo do sinal (RGB, YCbCr ou YPbPr)

AMP HOUR—Apresenta as horas de funcionamento desde a última colocação do cronómetro a zero.

AMP RESET—Depois de instalar uma lâmpada nova, seleccione Yes para colocar o cronómetro da lâmpada a zero.

OWER SAVING—Seleccione Yes para configurar o período de espera do modo de poupança de energia. O período de espera é o tempo que pretende que o projector aguarde sem entrada de sinal. Depois deste período, o projector entra no modo de poupança de energia e desliga a lâmpada. O projector liga novamente quando detecta um sinal de entrada ou quando o utilizador prime o botão de alimentação. Após duas horas, o projector desliga e o utilizador tem de premir o botão de alimentação para ligar o projector.

SD LOCK—Seleccione Yes para activar OSD Lock para ocultar o menu do OSD. (Em alternativa, prima o botão no painel de controlo ou o botão Menu no controlo remoto durante 15 segundos.)

UTO SOURCE—Seleccione On (a predefinição) para detectar automaticamente os sinais de entrada disponíveis. Quando o projector está ligado e prime Source, o projector localiza automaticamente o sinal de entrada disponível seguinte. Seleccione Off para bloquear o sinal de entrada actual. Quando Off está seleccionado e prime Source, o utilizador selecciona o sinal de entrada que pretende utilizar.Utilizar o projector 519 ECO MODE—Seleccione On para utilizar o projector num nível de energia menor (150 watts), o que pode proporcionar maior duração da lâmpada, funcionamento mais silencioso e menor luminosidade no ecrã. Seleccione Off para funcionar no nível de energia normal (200 watts).

SD TIMEOUT —Utilize esta função para configurar o período que o menu OSD deve permanecer activo (no estado de espera). Menu Language Prima o botão ou no painel de controlo ou o botão

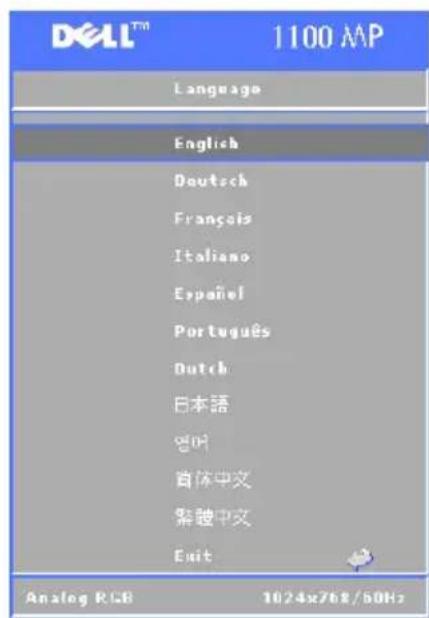

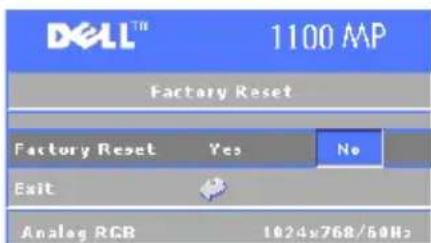

no controlo remoto para seleccionar o idioma preferido para o OSD. Prima o botão no painel de controlo ou o botão Menu no controlo remoto para confirmar a selecção de idioma. Menu Factory Reset Seleccione Yes para repor as predefinições de fábrica no projector. Os itens repostos incluem as definições de imagem do computador e de imagem de vídeo.www.dell.com | support.dell.com 520 Utilizar o projector Menu Computer Image NOTA: Este menu só está disponível quando ligado a um computador.

REQUENCY—Altere a frequência do relógio de apresentação de dados para corresponder à frequência da placa gráfica do computador. Se vir uma barra vertical tremulante, utilize o controlo Frequency para minimizar as barras. Este é um ajuste grosseiro.

RACKING—Sincronize a fase do sinal apresentado com a placa gráfica. Se detectar uma imagem instável ou tremula, utilize Tracking para corrigi-la. Este é um ajuste fino. NOTA: Faça primeiro o ajuste de Frequency e, em seguida, o de Tracking.

OR. POSITION— Prima o botão no painel de controlo ou o botão

no controlo remoto para ajustar a posição horizontal da imagem para a esquerda e prima o botão no painel de controlo ou o botão

no controlo remoto para ajustar a posição horizontal da imagem para a direita. VER. POSITION— Prima o botão no painel de controlo ou o botão

no controlo remoto para ajustar a posição vertical da imagem para baixo e prima o botão no painel de controlo ou o botão

no controlo remoto para ajustar a posição vertical da imagem para cima. Menu Video Image NOTA: Este menu só está disponível com sinal S-Video, Vídeo (composto) ligado.

ATURATION—Prima o botão no painel de controlo ou o botão

no controlo remoto para diminuir a quantidade de cor na imagem e prima o botão no painel de controlo ou obotão

no controlo remoto para aumentar a quantidade de cor na imagem.

HARPNESS— Prima o botão no painel de controlo ou o botão

no controlo remoto para diminuir a nitidez e prima o botão no painel de controlo ou o botão

controlo remoto para aumentar a nitidez. TINT—Prima o botão no painel de controlo ou o botão

no controlo remoto para aumentar a quantidade de verde na imagem e prima o botão no painel de controlo ou o botão

no controlo remoto para aumentar a quantidade de vermelho na imagem.Resolução de problemas do projector 521 Resolução de problemas do projector Se detectar problemas no projector, veja as seguintes sugestões de resolução de problemas. Se o problema persistir, contacte a Dell. Problema Possível solução Não é apresentada imagem no ecrã

• Certifique-se de que a tampa da lente foi retirada e de que o projector está ligado.

• Certifique-se de que a porta de gráficos externa está activada. Se estiver a utilizar um computador portátil Dell, prima . Para outros computadores, consulte a respectiva documentação. NOTA: Aguarde algum tempo para que o projector procure a origem.

• Certifique-se de que todos os cabos estão ligados de forma segura. Consulte “Ligar o projector” na página 505.

• Certifique-se de que os pinos dos conectores não estão dobrados nem partidos.

• Certifique-se de que a lâmpada está instalada de forma segura (consulte “Mudar a lâmpada” na página 524).www.dell.com | support.dell.com 522 Resolução de problemas do projector Imagem apresentada parcialmente, em deslocamento, ou incorrectamente

Prima o botão Resync no controlo remoto ou no painel de controlo.

Se estiver a utilizar um computador portátil Dell, defina a resolução do computador como XGA (1024 x 768):

Clique com o botão direito do rato na parte não utilizada do ambiente de trabalho do Windows, clique em Propriedades e seleccione o separador Definições

Certifique-se de que a definição é 1024 x 768 pixels para a porta de monitor externo.

Prima . Se tiver dificuldades ao mudar as resoluções ou o monitor bloquear, reinicie todo o equipamento e o projector. Se não estiver a utilizar um portátil Dell, consulte a sua documentação. O ecrã não apresenta a sua apresentação Se estiver a utilizar um computador portátil Dell, prima . A imagem é instável ou tremula Ajuste o tracking no separador Computer Image do OSD. A imagem tem uma barra vertical tremulante Ajuste a frequência no separador Computer Image do OSD. A cor da imagem não está correcta

• Se o sinal de saída da sua placa gráfica sincronizar com o Verde, e deseja apresentar um sinal VGA a 60 Hz, no OSD seleccione Management, seleccione Signal Type e seleccione RGB. A imagem está desfocada 1 Ajuste o anel de focagem na lente do projector.

Certifique-se de que o ecrã de projecção está a uma distância correcta do projector (1,2 m [3,9 pés] a 10 m [32,8 pés]). Problema (continuação) Possível solução (continuação)Resolução de problemas do projector 523 A imagem é alongada quando é apresentado um DVD de 16:9 O projector detecta automaticamente um DVD de 16:9 e ajusta a relação de aspecto para ecrã inteiro com uma predefinição de 4:3 (com duas bandas pretas). Se a imagem continuar alongada, ajuste a relação de aspecto do seguinte modo:

• Se estiver a reproduzir um DVD de 16:9, seleccione o tipo de relação de aspecto 4:3 no leitor de DVD (caso tenha esta capacidade).

• Se não for possível seleccionar o tipo de relação de aspecto 4:3 no leitor de DVD, seleccione a relação de aspecto 4:3 no menu All Images do OSD. A imagem está invertida Seleccione Management no OSD e ajuste o modo de projecção. A lâmpada está fundida ou emite estalos Quando a lâmpada atinge o fim da vida útil, poderá fundir e emitir sons semelhantes a estalos. Se isto acontecer, o projector não volta a ligar e apresenta Lamp Defective no visor de LCD até a lâmpada ser substituída. Para substituir a lâmpada, consulte “Mudar a lâmpada” na página 524. O controlo remoto não funciona uniformemente ou funciona apenas a uma distância muito limitada As pilhas poderão estar fracas. Se for este o caso, substitua por 2 pilhas AAA novas. O OSD não é apresentado no ecrã depois de premir o botão Menu no controlo remoto ou no painel de controlo Experimente o seguinte procedimento: 1 Prima o botão Menu no controlo remoto ou no painel de controlo durante 15 segundos, até que o OSD seja apresentado. 2 Seleccione Management no OSD. 3 Defina OSD Lock como “Off”. Problema (continuação) Possível solução (continuação)www.dell.com | support.dell.com 524 Resolução de problemas do projector Mudar a lâmpada Substitua lâmpada quando a mensagem “Lamp is approaching the end of its useful life. Replacement suggested! www.dell.com/lamps” for apresentada no ecrã. Se este problema persistir depois de substituir a lâmpada, contacte a Dell. ATENÇÃO: A lâmpada fica muito quente com a utilização. Não tente substituir a lâmpada até que o projector tenha arrefecido durante pelo menos 30 minutos. ATENÇÃO: Não toque na lâmpada ou no respectivo vidro em nenhum momento. A lâmpada poderá explodir devido ao manuseamento indevido, incluindo um toque na ampola ou vidro da lâmpada.

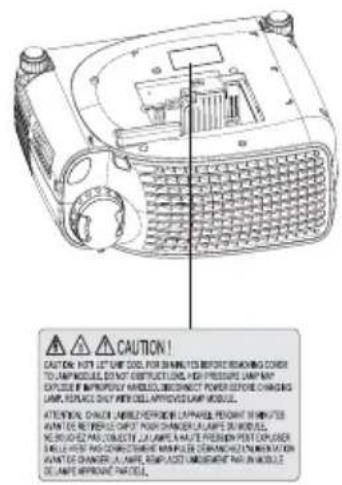

Desligue o projector e retire o cabo de alimentação.

Deixe o projector arrefecer durante pelo menos 30 minutos.

Desaperte os dois 2 parafusos que seguram a lâmpada.

Puxe a lâmpada pelo manípulo de metal.

Inverta os passos 1 a 5 para instalar a lâmpada nova.

Coloque o tempo de utilização da lâmpada a zero seleccionando o ícone Lamp Reset esquerdo no separador Management do OSD. NOTA: A Dell poderá requerer que as lâmpadas substituídas sob a garantia sejam devolvidas à Dell. Caso contrário, contacte a empresa local de recolha de lixo para obter o endereço do depósito mais próximo. NOTA: A lâmpada contém mercúrio. A eliminação deste material poderá estar sujeita a regulamentações devido a considerações ambientais. Para obter informações sobre eliminação ou reciclagem, contacte as autoridades locais ou a Electronic Industries Alliance: www.eiae.org.Resolução de problemas do projector 525www.dell.com | support.dell.com 526 Resolução de problemas do projectorEspecificações 527 Especificações

Válvula de luz Tecnologia DDR (dupla velocidade de transmissão de dados) DLP™ de chip único Brilho 1400 Lúmenes ANSI (Máx.) Relação de contraste 2000:1 - Típica (Full On/Full Off) Uniformidade 80% - Típica (norma japonesa - JBMA) Lâmpada Lâmpada UHP de 200 watts, 2000 horas, substituível pelo utilizador (até 2500 horas em modo económico) Número de pixels 800 x 600 (SVGA) Cor apresentada 16,7 M de cores Velocidade da roda de cores 100 ~ 127,5 Hz (2X) Lente de projecção F/2,5, f = 28,8 ~ 34,5 mm com lente de zoom manual de 1,2x Tamanho do ecrã de projecção 68,58 - 698,5 cm (diagonal) Distância de projecção 1,2 m ~ 10 m (3,9 ~ 32,8 pés) Compatibilidade de vídeo Compatível com NTSC, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM e HDTV (1080i, 720p, 576i/P, 480i/P) Capacidades de S-Video, vídeo composto e por componentes Freq. horizontal 15 kHz - 70 kHz (analógica) Freq. vertical 43 Hz - 85 Hz (analógica) Fonte de alimentação 100 - 240 VAC 50 - 60 Hz universal com correcção do factor de potência Consumo de energia 250 watts de consumo máximo (típico), 200 watts em modo económicowww.dell.com | support.dell.com 528 Especificações Áudio 1 altifalante, 2 Watts RMS Nível de ruído 34 dB(A) de nível máximo, 32 dB(A) modo económico Peso 2,2 kgs (4,85 lbs) Dimensões (L x A x P) Externas 251 x 101 x 213 ± 1 mm (9,9 x 3,96 x 8,4 ± 0,04 pol) Ambiente Temperatura de funcionamento:

Humidade: 80% máximo Temperatura de armazenamento: –20

Humidade: 80% máximo Regulamentações FCC, CE, VCCI, UL, cUL, TüV- GS, ICES-003, MIC, C-Tick, GOST, CCC, PSB, NOM, TüV-S/Argentina Conectores de E/S Alimentação: conector de entrada AC Entrada para computador: um conector D- sub para analógico/componente, sinais de entrada de HDTV Saída para computador: um conector D- sub de 15 pinos Entrada de vídeo: um conector para vídeo composto RCA e um para S-Video Entrada USB: um conector USB Entrada de áudio: um jack de telefone (diâmetro - 3,5 mm) Um conector RS232 miniDIN para controlo remoto do projector via cabo, a partir do PCEspecificações 529 Atribuição de pinos RS232 Protocolo RS232

• Definições de comunicação

• Sintaxe de comandos de controlo (do PC para o projector) [H][AC][SoP][CRC][ID][SoM][COMANDO]

• Exemplo: ligar o projector Introduza o seguinte código: 0xBE 0xEF 0x10 0x05 0x00 0xC6 0xFF 0x11 0x11 0x01 0x00 0x01 Definições de ligação Valor Vel. transmissão (Baud): 19200 Bits de dados: 8 Paridade Nenhum Stop Bits 1www.dell.com | support.dell.com 530 Especificações

• Lista de comandos de controlo Lista de comandos de controlo Código de endereço - AC (BYTE) Tamanho da carga - SoP (WORD) CRC16 para o pacote completo (WORD) ID da msg. (WORD) Tamanho da msg. - SoM (WORD) Código do comando (BYTE) Descrição
