GEBRUIKSAANWIJZING 3400MP DELL

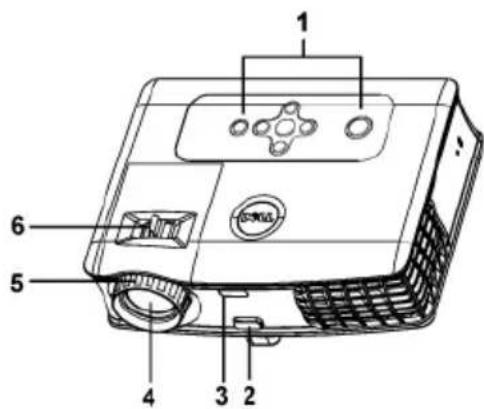

Unità principale 300 Ghiera di messa a fuoco 300 Linguetta dello zoom 300 Obiettivo 300 Pannello di controllo 300 Pulsante di elevazione 300 Ricevitore del telecomando 300Model XXX www.dell.com | support.dell.com Dell™ 3400MP-projector GebruiksaanwijzingOpmerkingen, mededelingen en waarschuwingen OPMERKING: EEN OPMERKING geeft belangrijke informatie aan die u helpt beter gebruik te maken van uw projector. MEDEDELING: EEN MEDEDELING geeft potentiële schade aan de hardware of het verlies van gegevens aan en vertelt u hoe u het probleem kunt vermijden. WAARSCHUWING: EEN WAARSCHUWING geeft een potentieel gevaar voor eigendomsschade, persoonlijk letsel of overlijden aan.

De informatie in dit document is onderhevig aan wijzigingen zonder voorafgaande kennisgeving. © 2005 Dell Inc. Alle rechten voorbehouden. Reproductie op elke willekeurige manier zonder de schriftelijke goedkeuring van Dell Inc. is strikt verboden. Handelsmerken die in deze tekst worden gebruikt: Dell , het DELL -logo, Dimension, OptiPlex, Dell Precision, Latitude, Inspiron, DellNet, PowerApp, PowerEdge, PowerConnect en PowerVault zijn handelsmerken van Dell Inc.; DLP

Texas Instruments zijn handelsmerken van Texas Instruments Corporation; Microsoft

Windows zijn gedeponeerde handelsmerken van Microsoft Corporation; Macintosh is een gedeponeerd handelsmerk van Apple Computer, Inc. Andere handelsmerken en handelsbenamingen kunnen in dit document worden gebruikt om te verwijzen naar de entiteiten die het recht op de merken en namen of op hun producten opeisen. Dell Inc. wijst alle eigendomsbelangen af van handelsmerken en merknamen behalve zijn eigen handelsmerken en merknamen. Beperkingen en disclaimers De informatie die in dit document is opgenomen, met inbegrip van alle instructies, waarschuwingen en gereguleerde goedkeuringen en certificeringen, is gebaseerd op verklaringen die aan Dell werden geleverd door de fabrikant en werd niet onafhankelijk gecontroleerd of getest door Dell. Dell verwerpt elke aansprakelijkheid met betrekking tot enige gebreken in dergelijke informatie. Alle verklaringen en aanspraken met betrekking tot eigendom, capaciteiten, snelheden of kwalificatie van de gedeelten waarnaar wordt verwezen in dit document, worden gemaakt door de fabrikant en niet door Dell. Dell verwerpt uitdrukkelijk enige kennis van de nauwkeurigheid, volledigheid of substantiëring van dergelijke verklaringen.

Mei 2005 Rev. A00Inhoudsopgave 371 Inhoudsopgave 1 De Dell-projector Over de projector . . . . . . . . . . . . . . . 374 2 De projector aansluiten Aansluiten op een computer . . . . . . . . . . . . 376 Aansluiten op een dvd-speler . . . . . . . . . . . . 376 Aansluiten op een dvd-speler met een S-video-kabel

Een dvd-speler aansluiten met een composiet-kabel 377 Een dvd-speler aansluiten met een component-kabel

3 De projector gebruiken De projector inschakelen . . . . . . . . . . . . . . 379 De projector uitschakelen

Het geprojecteerde beeld aanpassen . . . . . . . . 380 De projectorhoogte verhogen

De projectorhoogte verlagen . . . . . . . . . . 380 Het zoomen en de focus van de projector aanpassen . 381 De grootte van het projectiebeeld aanpassen

Het bedieningspaneel gebruiken

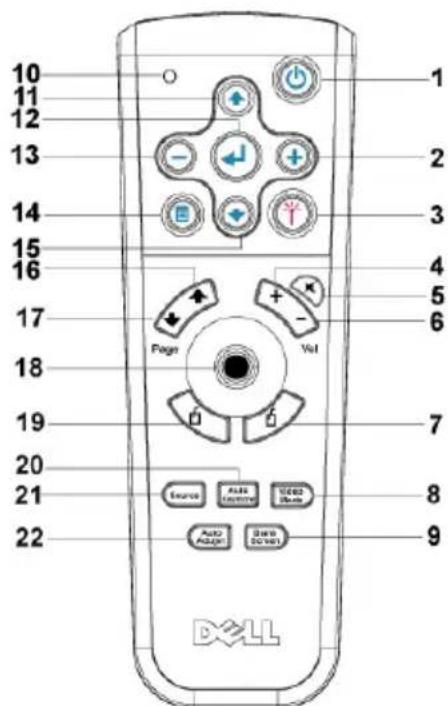

De afstandsbediening gebruiken . . . . . . . . . . 384372 Inhoudsopgave Het OSD (On-Screen Display ) gebruiken . . . . . . . 386 Beeldinstellingen

Menu Videobron . . . . . . . . . . . . . . . . 390 4 Problemen met uw projector oplossen Zelfdiagnose voor video . . . . . . . . . . . . . . . 394 De lamp vervangen

De Dell-projector De projector wordt geleverd met alle onderstaande items. Controleer of u alle items hebt en neem contact op met Dell als er iets ontbreekt. Inhoud van de verpakking Voedingskabel, 1,8 m (3 m in Noord- en Zuid-Amerika) M1 naar D-sub/USB-kabel, 1,8 m S-video-kabel, 2 m Composiet-video-kabel, 1,8 m RCA-naar audio-kabel, 1,8m Minipin naar minipin-kabel, 1,8 m Batterijen (2) Afstandsbedieningwww.dell.com | support.dell.com 374 De Dell-projector Over de projector Documentatie Draagtas 1 Bedieningspaneel 2 Regelknop voor de voetjes 3 Ontvanger voor de afstandsbediening 4 Lens 5 Scherpstelring 6 Zoomschuifje (continued) Inhoud van de verpakkingDe projector aansluiten 375

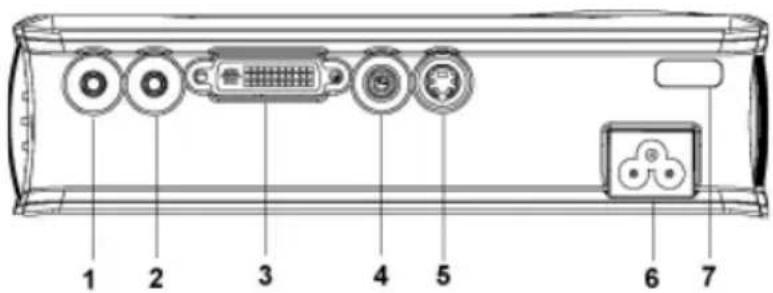

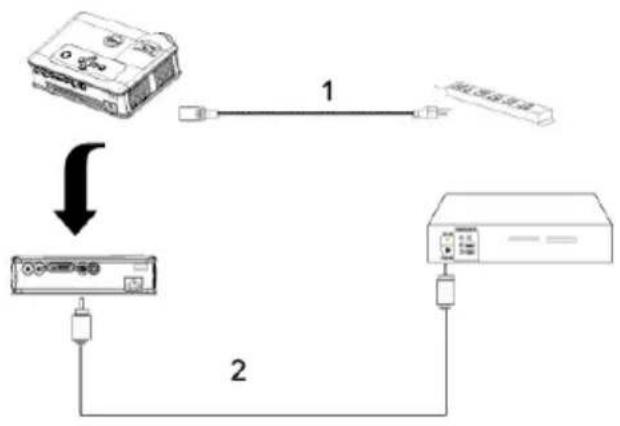

De projector aansluiten 1 Aansluiting voor de audio-uitgang 2 Aansluiting voor de audio-ingang 3 M1-DA-aansluiting 4 Composiet-video-aansluiting 5 S-video-aansluiting 6 Aansluiting voor de voedingskabel 7 IR-ontvangerwww.dell.com | support.dell.com 376 De projector aansluiten Aansluiten op een computer Aansluiten op een dvd-speler Aansluiten op een dvd-speler met een S-video-kabel 1 Voedingskabel 2 M1 naar D-sub/USB- kabel 1 Voedingskabel 2 S-video-kabelDe projector aansluiten 377 Een dvd-speler aansluiten met een composiet-kabel Een dvd-speler aansluiten met een component-kabel NOTE: De M1-A naar HDTV-kabel wordt niet geleverd door Dell. Raadpleeg een professionele installatiedienst voor het aanschaffen van de kabel. 1 Voedingskabel 2 Composiet–video-kabel 1Voedingskabel 2 M1-A naar HDTV-kabelwww.dell.com | support.dell.com 378 De projector aansluitenDe projector gebruiken 379

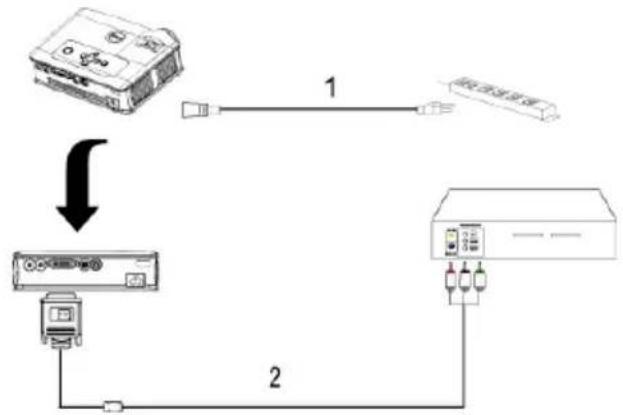

De projector gebruiken De projector inschakelen NOTE: schakel de projector in voordat u de bron inschakelt. De aan/uit-knop knippert groen tot u deze indrukt.

Verwijder de lenskap.

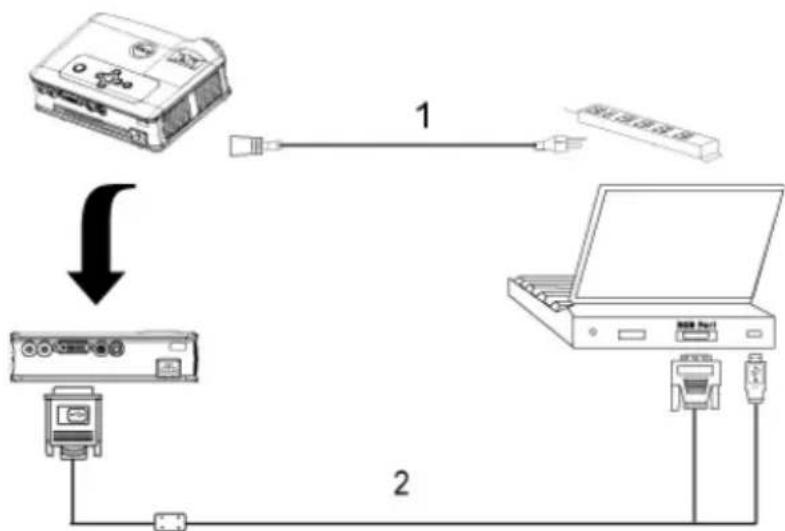

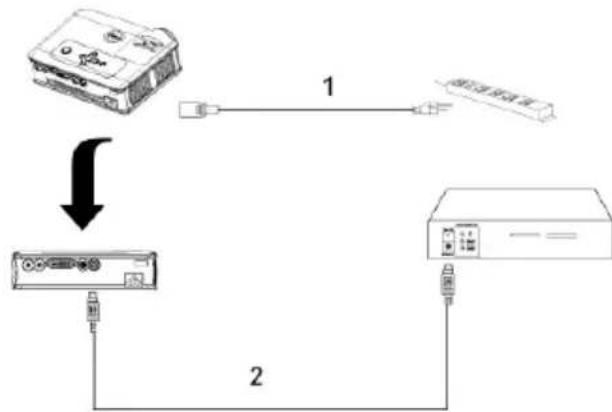

Sluit de voedingskabel en de juiste signaalkabels aan. "De projector aansluiten" op pagina 375Zie "De projector aansluiten" op pagina 375 voor meer informatie over het aansluiten van de projector.

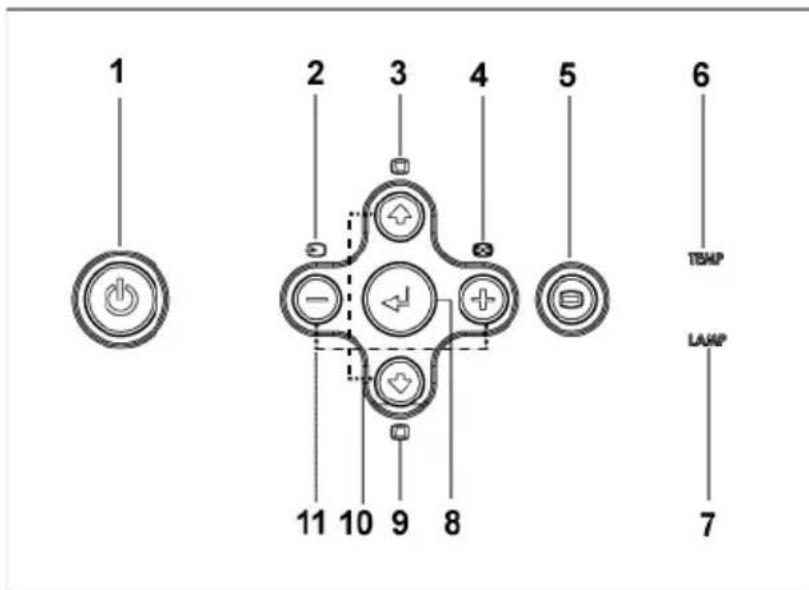

"Het bedieningspaneel gebruiken" op pagina 383Druk op de aan/uit-knop (zie "Het bedieningspaneel gebruiken" op pagina 383" voor de locatie van de aan/uit- knop). Het Dell-logo wordt gedurende 30 seconden weergegeven.

Schakel de bron in (computer, dvd-speler, enz.) De projector detecteert de bron automatisch. Als het bericht "Searching for signal... (Bezig met zoeken naar signaal)" verschijnt op het scherm, controleert u of de correcte kabels stevig zijn aangesloten. Als er meerdere bronnen zijn aangesloten op de projector, drukt u op de knop Bron op de afstandsbediening of op het bedieningspaneel om de gewenste bron te selecteren. De projector uitschakelen NOTICE: koppel de projector nooit los voordat u het toestel correct hebt afgesloten, zoals wordt beschreven in de volgende procedure.

Druk op de aan/uit-knop.

Druk opnieuw op de aan/uit-knop. De koelventilators blijven nog ongeveer 90 seconden werken.

Koppel de voedingskabel los van het stopcontact en de projector.www.dell.com | support.dell.com 380 De projector gebruiken NOTE: als u de aan/uit-knop indrukt terwijl de projector is ingeschakeld, verschijnt het bericht "Power Off the Lamp?" (Lamp uitschakelen?) op het scherm. Om het bericht te wissen drukt u op een willekeurige knop op het bedieningspaneel of negeert u het bericht. Het bericht verdwijnt na 5 seconden. Het geprojecteerde beeld aanpassen De projectorhoogte verhogen

Druk op de regelknop voor de voet.

Verhoog de projector tot de gewenste weergavehoek en laat vervolgens de knop los om de voet in deze positie te vergrendelen.

Gebruik het regelwiel voor de kantelhoek om de weergavehoek nauwkeuriger af te stellen. De projectorhoogte verlagen

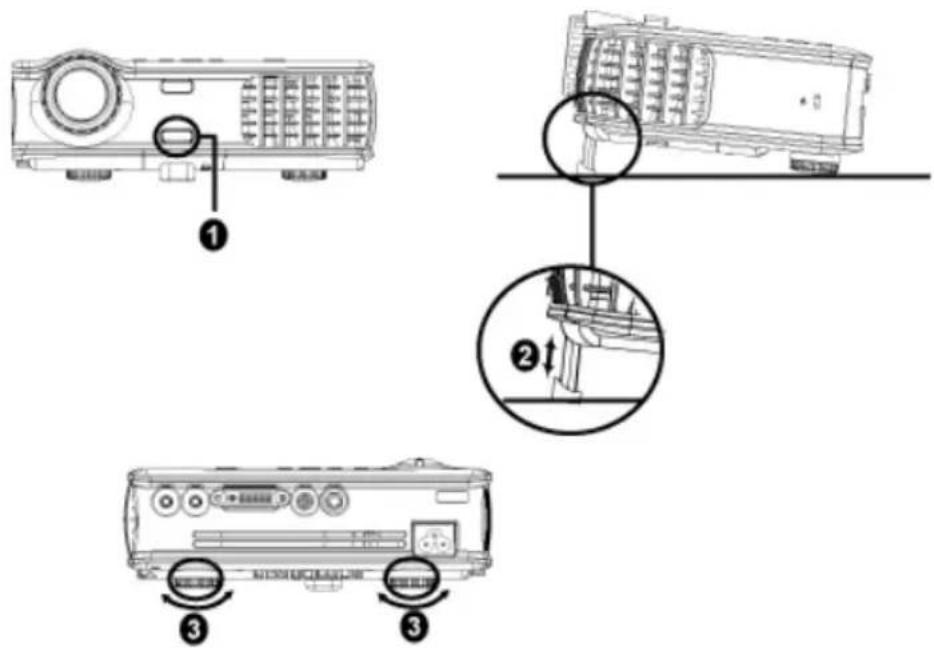

Druk op de regelknop voor de voet.

Verlaag de projector en laat vervolgens de knop los om de voet in deze positie te vergrendelen. 1 Regelknop voor de voet 2 Instelbare voet 3 Regelwiel voor de kantelhoekDe projector gebruiken 381 Het zoomen en de focus van de projector aanpassen CAUTION: om schade aan de projector te voorkomen, dient u te controleren of de zoomlens en de instelbare voet volledig zijn ingetrokken voordat u de projector verplaatst of in de draagkoffer stopt.

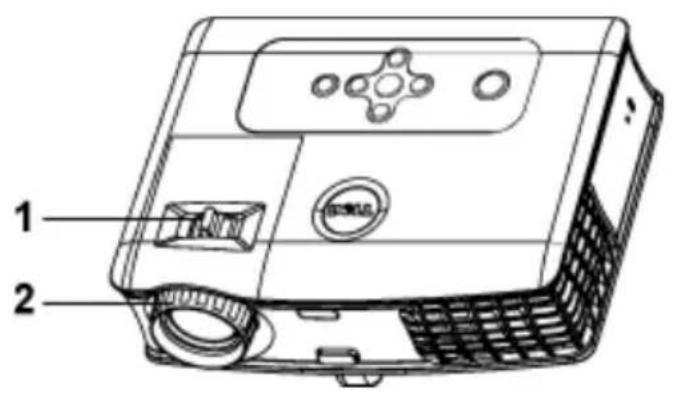

Beweeg het zoomschuifje om in en uit te zoomen.

• Dit diagram is uitsluitend bedoeld als referentie voor de gebruikers.De projector gebruiken 383 Het bedieningspaneel gebruiken 1 Voeding Schakel de projector in en uit. Zie "De projector inschakelen" op pagina 379 en "De projector uitschakelen" op pagina 379 voor meer informatie. 2 Bron Druk op deze knop om te bladeren door Analoge RGB-, Composiet-, Component-i-, S-video-, en analoge YPbPr-bronnen wanneer meerdere bronnen op de projector zijn aangesloten. 3 Trapeziumcorrectie Druk op deze knop om de beeldvervorming die door het kantelen van de projector wordt veroorzaakt, aan te passen. (±16 graden) 4 Opnieuw synchroniseren Druk op deze knop om de projector te synchroniseren met de invoerbron. Opnieuw synchroniseren werkt niet als het OSD (On- Screen Display) wordt weergegeven. 5 Menu Druk op deze knop om het OSD te activeren. Gebruik de richtingstoetsen en de knop Menu om te navigeren door het OSD.www.dell.com | support.dell.com 384 De projector gebruiken De afstandsbediening gebruiken 6 Waarschuwingslampje TEMP

• Als het lampje TEMP oranje brandt, is de projector oververhit. Het scherm wordt automatisch uitgeschakeld. Schakel het scherm opnieuw in nadat de projector is afgekoeld. Neem contact op met Dell als het probleem zich blijft voordoen.

• Als het lampje TEMP oranje knippert, is een projectorventilator defect is wordt de projector automatisch afgesloten. Neem contact op met Dell als het probleem zich blijft voordoen. 7 Waarschuwingslampje LAMP Als het lampje LAMP oranje brandt, moet u de lamp vervangen. 8 Enter Druk op deze knop om de selectie van een item te bevestigen. 9 Trapeziumcorrectie Druk op deze knop om de beeldvervorming die door het kantelen van de projector wordt veroorzaakt, aan te passen. (±16 graden) 10 Omhoog en Omlaag Druk op deze knoppen om de OSD-items te selecteren. 11 De knoppen en Druk op deze knoppen om de OSD-instelling aan te passen.De projector gebruiken 385 1 Voeding Schakel de projector in en uit. "De projector inschakelen" op pagina 379"De projector uitschakelen" op pagina 379Zie "De projector inschakelen" op pagina 379 en "De projector uitschakelen" op pagina 379 voor meer informatie. 2 Druk op deze knop om de OSD-instelling aan te passen. 3 Laser Richt de afstandsbediening op het scherm en houd de knop Laser ingedrukt om het laserlicht te activeren. 4 Volume Druk op deze knop om het volume te verhogen. 5 Dempen Druk op deze knop om het geluid van de luidspreker van de projector in of uit te schakelen. 6 Volume Druk op deze knop om het volume te verlagen. 7 Rechts klikken Rechts klikken met de muis. 8 Videomodus De Dell 3400MP Microprojector heeft vooraf ingestelde configuraties die zijn geoptimaliseerd om gegevens (pc-afbeeldingen) of video (films, spelletjes, enz.) weer te geven. Druk op de knop Videomodus om te schakelen tussen de pc-modus

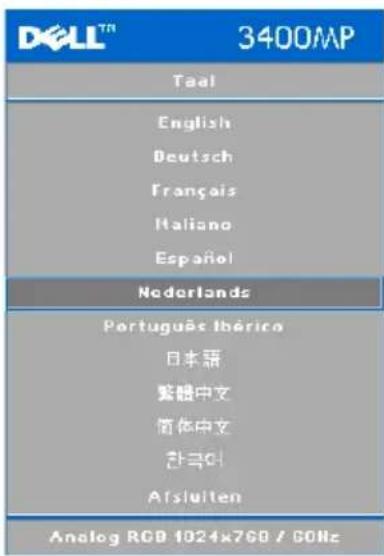

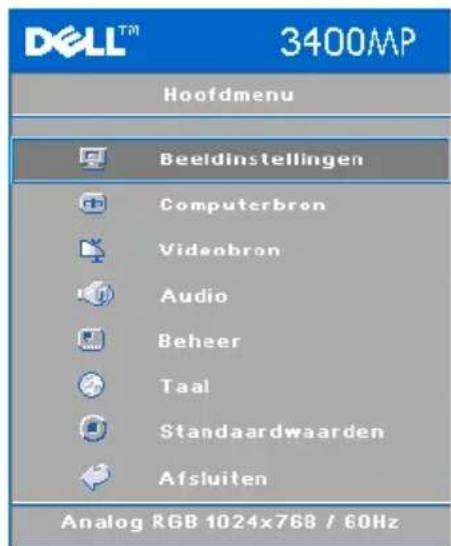

Gebruikersmodus (de gebruiker kan in deze modus de voorkeursinstellingen configureren en opslaan). Als u eenmaal op de knop Videomodus drukt, wordt de huidige weergavemodus weergegeven. Als u opnieuw op de knop Videomodus drukt, schakelt u tussen de verschillende modi. 9 Leeg scherm Druk op deze knop om het beeld te verbergen. Druk opnieuw om de weergave van het beeld te hervatten. 10 LED-lampje LED-indicator. 11 Knop Omhoog Druk op deze knop om OSD-items te selecteren. 12 Knop Enter Druk op deze knop om de selectie te bevestigen. 13 Druk op deze knop om de OSD-instelling aan te passen. 14 Menu Druk op deze knop om het OSD te activeren. 15 Knop Omlaag Druk op deze knop om OSD-items te selecteren. 16 Pagina Druk op deze knop om naar de vorige pagina te gaan. 17 Pagina Druk op deze knop om naar de volgende pagina te gaan. 18 Toetsenblok voor richtingen Het toetsenblok voor richtingen kan worden gebruikt om de muisbewegingen te sturen De muisfunctie wordt ingeschakeld via de M1-kabel waarmee de computer en de projector zijn verbonden.www.dell.com | support.dell.com 386 De projector gebruiken Het OSD (On-Screen Display ) gebruiken De projector beschikt over een meertalig OSD (On Screen Display) dat kan worden weergegeven met of zonder aanwezige invoerbron. Druk in het hoofdmenu op of om door de tabbladen te navigeren. Druk op de knop Enter op het bedieningspaneel of op de afstandsbediening om een submenu te selecteren. Druk in het submenu op of om een selectie te maken. Wanneer een item wordt geselecteerd, wijzigt de kleur naar donkergrijs. Gebruik of op het bedieningspaneel of op de afstandsbediening om aanpassingen aan een instelling te doen. Om het OSD af te sluiten gaat u naar de tab Afsluiten en drukt u op de knop Enter op het bedieningspaneel of op de afstandsbediening. Beeldinstellingen 19 Links klikken Links klikken met de muis. 20 Auto Keystone (Automatische trapeziumcorrectie) Druk op deze knop om automatische correctie in te schakelen voor de beeldvervorming die wordt veroorzaakt door het kantelen van de projector. 21 Source (Bron) Druk op deze knop om te schakelen tussen de analoge RGB-, digitale RGB-, Composiet-, Component-i-, S- video- en analoge YPbPr-bronnen. 22 Auto Adjust (Automatisch aanpassen) Druk op deze knop om de projector te synchroniseren met de invoerbron. Auto adjust (Automatisch aanpassen) werkt niet als het OSD (On-Screen Display) wordt weergegeven.De projector gebruiken 387 HELDERHEID—Gebruik en om

helderheid van het beeld aan te passen.

om het verschil tussen de helderste en donkerste delen van het beeld te regelen. Als u het contrast aanpast, wordt de hoeveelheid zwart en wit in het beeld gewijzigd.

LEURTEMP —Past de kleurtemperatuur aan. Hoe hoger de temperatuur, hoe blauwer het scherm wordt weergegeven; hoe lager de temperatuur, hoe roder het scherm wordt weergegeven. Met de gebruikersmodus worden de waarden in het menu Kleurinstelling geactiveerd.

LEURINSTELLING—Pas handmatig het rood, groen en blauw aan.

RAPEZIUM —Past de beeldvervorming aan die door het kantelen (±16 graden) van de projector wordt veroorzaakt. AUTO KEYSTONE—Past automatisch de beeldvervorming aan die wordt veroorzaakt door het kantelen van de projector. BEELDVERHOUDING—Selecteer een beeldverhouding om de weergave van het beeld aan te passen.

• 1:1 - De invoerbron wordt weergegeven zonder enige schaling. Gebruik de beeldverhouding 1:1 als u een van de volgende zaken gebruikt: – VGA-kabel en een computer met een resolutie die lager is dan XGA (1024 x 768) – Componentkabel (576p/480i/480p) – S-video-kabel –Composiet-kabel

• 16:9 – De invoerbron wordt geschaald zodat het beeld op de breedte van het scherm past.

• 4:3 – De invoerbron wordt geschaald zodat het beeld op het scherm past. Gebruik de beeldverhouding 16:9 of 4:3 als u een van de volgende zaken gebruikt: – Computer met een resolutie die hoger is dan XGA – Componentkabel (1080i of 720p) VIDEOMODUS—Selecteer een modus om het weergegeven beeld te optimaliseren op basis van het gebruik van de projector. Video , Spel, PC, sRGB (biedt een nauwkeurigere kleurvoorstelling) en GEBR (stel u voorkeursinstellingen in. Als u de instellingen voor Witbalans of Degamma aanpast, schakelt de projector automatisch naar GEBR.

ITBALANS—Stel de waarde in op 0 om de kleurreproductie te maximaliseren en op 10 om de helderheid te maximaliseren.

EGAMMA—Pas de waarde aan van 1 tot 4 om de kleurprestaties van het scherm te wijzigen.www.dell.com | support.dell.com 388 De projector gebruiken Menu Audio VOLUME—Druk op om het volume te verlagen en op om het te verhogen. DEMPEN—Hiermee kunt u het volume dempen. Menu Beheer MENU LOCATIE—Selecteert de locatie van het OSD op het scherm.

ROJECTIEMODUS—Selecteer de manier waarop het beeld wordt weergegeven:

• Projectie vooraan-bureau (standaard).

• Projectie achteraan-bureau - De projector keert het beeld om zodat u kunt projecteren van achter een doorschijnend scherm. SIGNAALTYPE—Hiermee selecteert u handmatig het signaaltype RGB, YCbCR, YPbPr.

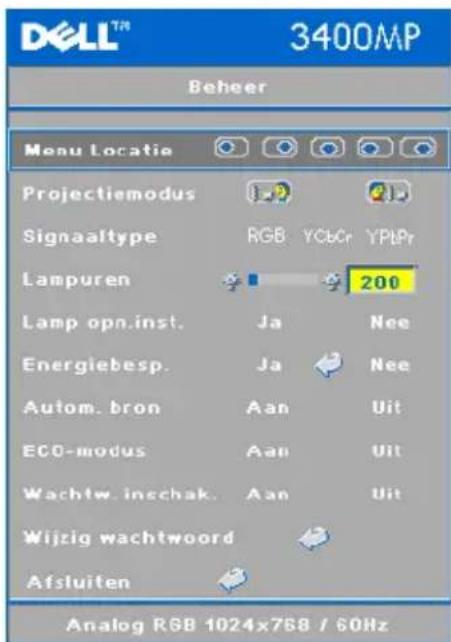

AMPUREN—Geeft de werkingsuren weer sinds de timer van de lamp opnieuw werd ingesteld.

AMP OPN. INST.—Nadat u een nieuwe lamp hebt geïnstalleerd, selecteert u Ja om de lamptimer opnieuw in te stellen. ENERGIEBESP.—Selecteer Ja om de vertragingsduur voor de energiebesparing in te stellen. De vertragingsduur is de tijd die de projector moet wachten terwijl er geen signaaluitvoer is. Na deze ingestelde duur gaat de projector over op de energiebesparingsmodus en wordt de lamp uitgeschakeld. De projector wordt opnieuw ingeschakeld wanneer er een invoersignaal wordt gedetecteerd of wanneer u op de aan/uit-knop drukt. Na twee uur wordt de projector volledig uitgeschakeld en moet u de aan/uit-knop indrukken om de projector opnieuw in te schakelen.

UTOM. BRON— Selecteer Aan (standaard) om de beschikbare invoersignalen automatisch te detecteren. Wanneer de projector is ingeschakeld en u op SOURCE (Bron) drukt, wordt er automatisch gezocht naar het volgende beschikbare invoersignaal. Selecteer Uit om het huidige invoersignaal te vergrendelen. Wanneer u Uit hebt geselecteerd en op SOURCE (Bron) drukt, selecteert u het invoersignaal dat u wilt gebruiken.De projector gebruiken 389 ECO-MODUS—Selecteer Aan om de projector te gebruiken met een laag stroomverbruik (136 watt), waardoor de levensduur van de lamp mogelijk wordt verlengd, het apparaat stiller werkt en de lichtuitvoer op het scherm wordt gedimd. Selecteer Uit om met een normaal stroomniveau te werken (156 watt).

ACHTW. INSCHAK.—Selecteer Aan om één wachtwoord voor een persoon in te stellen. Selecteer Uit om de wachtwoordfunctie uit te schakelen.

IJZIG WACHTWOORD—Druk op deze knop om het wachtwoord volgens uw voorkeuren te wijzigen. Menu Taal Druk op of om de voorkeurstaal voor het OSD te selecteren. Menu Standaardwaarden Standaardwaarden --Selecteer

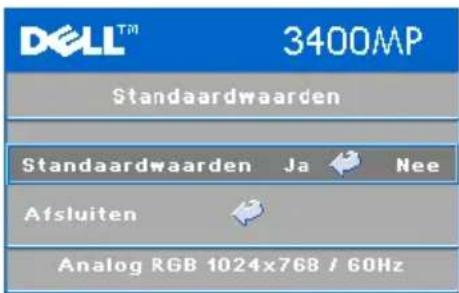

om de projector opnieuw in te stellen op de standaardwaarden. Het opnieuw instellen van de items omvat zowel de instellingen van computerbronnen als die van videobronnen.www.dell.com | support.dell.com 390 De projector gebruiken Menu Computerbron NOTE: Dit menu is alleen beschikbaar wanneer het apparaat is aangesloten op een computer.

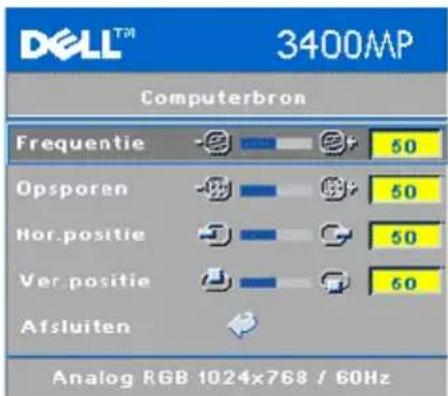

REQUENTIE—Wijzigt de klokfrequentie van de weergavegegevens in overeenstemming met de frequentie van de grafische kaart van de computer. Als u een verticale knipperende balk ziet, gebruikt u Frequentie om de balken te minimaliseren. Dit is een onnauwkeurige aanpassing.

PSPOREN—Synchroniseer de fase van het beeldschermsignaal met de grafische kaart. Als u een onstabiel of flikkerend beeld hebt, gebruikt u de functie Opsporen om dit te corrigeren. Dit is een nauwkeurige aanpassing. NOTE: Pas eerst de functie Frequentie aan en daarna de functie Opsporen.

OR. POSITIE—Druk op om de horizontale positie van het beeld naar links te verplaatsen en op om de horizontale positie naar rechts te verplaatsen. VER. POSITIE—Druk op om de verticale positie van het beeld omlaag te verplaatsen en op om de verticale positie van het beeld omhoog te verplaatsen. Menu Videobron NOTE: Dit menu is alleen beschikbaar bij verbinding met een S-video-, video- (composiet-)signaal.

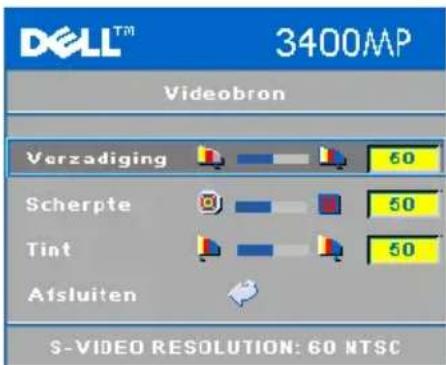

ERZADIGING—Past een videobron aan van zwart-wit naar volledig verzadigde kleuren. Druk op om de hoeveelheid kleur in een afbeelding te verlagen en op om deze hoeveelheid te verhogen. SCHERPTE—Druk op om de scherpte te verminderen en op om de scherpte te vermeerderen. TINT—Druk op om de hoeveelheid groen in een afbeelding te verhogen en op om de hoeveelheid rood in een afbeelding te verhogen.Problemen met uw projector oplossen 391

Problemen met uw projector oplossen Als u problemen ondervindt met uw projector, raadpleeg dan de volgende tips voor het oplossen van problemen. Neem contact op met Dell als het probleem zich blijft voordoen. Probleem Mogelijke oplossing Er verschijnt geen beeld op het scherm

• Controleer of de lenskap verwijderd is en of de projector is ingeschakeld.

• Controleer of de externe grafische poort is ingeschakeld. Als u een draagbare computer van Dell gebruikt, druk dan op . Raadpleeg voor andere computers de respectievelijke documentatie.

• Controleer of alle kabels stevig zijn aangesloten. Zie "De projector aansluiten“ op pagina 375."

• Controleer of de pinnen van de connectors niet verbogen of gebroken zijn.

• Controleer of de lamp veilig en correct is geïnstalleerd (zie "De lamp vervangen“ op pagina 394").

• Voer de zelfdiagnosetest uit. Zie "Zelfdiagnose voor video“ op pagina 394. Controleer of de kleuren van het testpatroon correct zijn.www.dell.com | support.dell.com 392 Problemen met uw projector oplossen Gedeeltelijk, rollend of onjuist weergegeven beeld

Druk op de knop Resync (Opnieuw synchroniseren) op de afstandsbediening of op het bedieningspaneel.

Als u een draagbare computer van Dell gebruikt, stel dan de resolutie van de computer in op XGA (1024 x 768):

Klik met de rechtermuisknop op een ongebruikt gedeelte van het bureaublad van Windows, klik op Eigenschappen

selecteer vervolgens het tabblad Instellingen

Controleer of de instelling voor de externe beeldschermpoort in ingesteld op 1024 x 768 pixels.

Druk op . Als u problemen ondervindt met het aanpassen van de resolutie of als uw beeldscherm vastloopt, start dan alle apparatuur en de projector opnieuw op. Als u geen draagbare computer van Dell gebruikt, raadpleeg dan de respectievelijke documentatie. Het scherm geeft uw presentatie niet weer. Als u een draagbare computer gebruikt, druk dan op . Beeld is onstabiel of flikkert Pas het opsporen aan op het OSD-tabblad Computerbron. Het beeld vertoont een verticale flikkerende balk. Pas de frequentie aan op het OSD-tabblad Computerbron. De beeldkleur is niet correct.

• Als het uitvoersignaal van uw grafische kaart is gesynchroniseerd op groen en u VGA op een signaal van 60 Hz wilt weergegeven, gaat u naar het OSD, selecteert u Management (Beheer), Signal Type (Signaaltype) en vervolgens RGB

• Voer de "Zelfdiagnosetest" (zie " Zelfdiagnose voor video ) uit voor een voorbereidende diagnose van het beeldkleurprobleem. Controleer of de kleuren van het testpatroon correct zijn. Beeld is niet scherpgesteld 1 Regel de scherpstelring op de projectorlens.

Controleer of het projectiescherm op de vereiste afstand van de projector is geplaatst. (4.9 ft [1,5 m] tot 39,4 ft [12 m]). Probleem (vervolg) Mogelijke oplossing (vervolg)Problemen met uw projector oplossen 393 Het beeld wordt uitgerekt wanneer 16:9 DVD wordt weergegeven. De projector detecteert automatisch 16:9 DVD en past de hoogte-breedteverhouding aan naar het volledige scherm met een standaardinstelling van 4:3 (letterbox). Als het beeld nog steeds uitgerekt is, pas dan de hoogte-breedteverhouding als volgt aan:

• Als u een 16:9 DVD afspeelt, selecteer dan het type hoogte-breedteverhouding 4:3 op uw DVD-speler (indien mogelijk).

• Als u het type hoogte-breedteverhouding 4:3 niet kunt selecteren op uw DVD-speler, selecteer dan de hoogte-breedteverhouding 4:3 in het menu Beeldinstellingen in het OSD. Het beeld is omgedraaid Selecteer Management (Beheer) in het OSD en pas de projectiemodus aan. Lamp is opgebrand of maakt een knallend geluid Als de lamp het einde van zijn levensduur bereikt, kan deze opbranden of een luid knallend geluid maken. Als dat gebeurt, wordt de projector niet opnieuw ingeschakeld en. Zie "De lamp vervangen“ op pagina 394 om de lamp te vervangen. Het lichtje van de LAMP is effen oranje. Als de LED LAMP oranje is, dient u de lamp te vervangen. Het lichtje van de LAMP knippert oranje. Als de LED LAMP oranje knippert, wijst dit erop dat het lampdeksel niet correct is gesloten. Sluit het lampdeksel op de correcte manier. Neem contact op met Dell als het probleem zich blijft voordoen. Het lichtje van TEMP is effen oranje. De projector is oververhit. Het scherm wordt automatisch uitgeschakeld. Schakel het scherm opnieuw in nadat de projector is afgekoeld. Neem contact op met Dell als het probleem zich blijft voordoen. Het lichtje van TEMP knippert oranje. Een ventilator van de projector is defect en de projector wordt automatisch uitgeschakeld. Neem contact op met Dell als het probleem zich blijft voordoen. De afstandsbediening werkt niet vlot of werkt slechts binnen een zeer beperkt bereik Het batterijvermogen kan laag zijn. Controleer of de laserstraal die van de afstandsbediening wordt verzonden, is te zwak. Als dat zo is, plaats dan 2 nieuwe AA-batterijen. Probleem (vervolg) Mogelijke oplossing (vervolg)www.dell.com | support.dell.com 394 Problemen met uw projector oplossen Zelfdiagnose voor video De Dell 3400MP-projector biedt een zelfdiagnosetest van de videoweergave van de projector (voor Video, S-video, Component-i). Gebruik deze geavanceerde functie voor voorbereiden van zelfdiagnoses op uw projector wanneer u weergaveproblemen voor de video ondervindt.

Nadat u de projector hebt ingeschakeld, drukt u de knoppen "+" en "-" op het bedieningspaneel tegelijk gedurende 3 seconden in en laat u ze opnieuw los wanneer het scherm leeg is.

Druk opnieuw op de knoppen "+" en "-" om de diagnosemodus te verlaten.

Terwijl u in de modus Zelfdiagnose bent, zal het scherm een test met een cyclus van zeven kleuren uitvoeren , en wel als volgt: Red (Rood)--> Green (Groen)--> Blue (Blauw)--> White (Wit)--> Watchet Blue (Marineblauw)--> Dark Green (Donkergroen)--> Yellow (Geel). Controleer of de kleuren van het testpatroon correct zijn. Neem contact op met Dell indien de kleuren niet correct worden weergegeven. De lamp vervangen Vervang de lamp als het bericht " Lamp is approaching the end of its useful life in full power operation. Replacement suggested! www.dell.com/lamps" (Lamp nadert het einde van zijn levensduur op vol vermogen. Vervanging aanbevolen!) op het scherm verschijnt. Als het probleem zich blijft voordoen nadat u de lamp hebt vervangen, dient u contact op te nemen met Dell. WAARSCHUWING: De lamp wordt zeer heet tijdens het gebruik. Probeer nooit de lamp te vervangen voordat de projector minstens 30 minuten is afgekoeld. WAARSCHUWING: Raak nooit de gloeipeer of het glas van de lamp aan. De gloeipeer kan ontploffen door een verkeerde omgang met de lamp, dus ook door het aanraken van de peer of het glas van de lamp.

Schakel de projector uit en koppel de voedingskabel los.

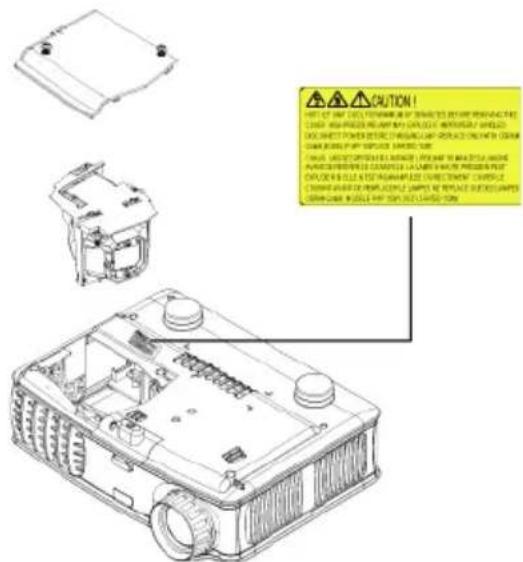

Maak de 2 schroeven die het lampdeksel vasthouden los en verwijder het deksel.

Maak de 2 schroeven die de lamp vasthouden los.Problemen met uw projector oplossen 395

Trek de lamp omhoog bij de metalen hendel.

Voer stappen 1 tot 5 in omgekeerde volgorde uit om de nieuwe lamp te installeren.

Selecteer het pictogram Lamp Reset aan de linkerzijde van het tabblad OSD- beheer om de gebruiksduur van de lamp opnieuw in te stellen. OPMERKING: Dell kan eisen dat de lampen die onder garantie worden vervangen, teruggestuurd worden naar Dell. Neem anders contact op met uw lokaal afvalverwerkingsbedrijf voor het adres van de dichtstbijzijnde afvalplaats voor batterijen. WAARSCHUWING: AFVALVERWIJDERING LAMP (ALLEEN VOOR DE VS) DE LAMP(EN) IN DIT PRODUCT BEVAT(TEN) KWIK EN MOETEN WORDEN GERECYCLEERD OF VERWIJDERD VOLGENS DE LOKALE, REGIONALE OF NATIONALE WETTEN. GA NAAR WWW.DELL.COM/HG VOOR MEER INFORMATIE OF NEEM CONTACT OP MET DE ELECTRONIC INDUSTRIES ALLIANCE OP WWW.EIAE.ORG. RAADPLEEG DE SITE WWW.LAMPRECYCLE.ORG VOOR SPECIFIEKE INFORMATIE OVER HET VERWIJDEREN VAN LAMPEN.www.dell.com | support.dell.com 396 Problemen met uw projector oplossenSpecificaties 397

Lampklep DLP™ DDR-technologie (dubbele gegevenssnelheid) met één chip Helderheid 1500 ANSI-lumen (Max) Contrastverhouding 2100:1 standaard (volledig aan/volledig uit) Gelijkvormigheid 85% standaard (Japan standaard - JBMA) Lamp 156 watt UHP 3000--urenlamp door gebruiker vervangbaar (tot 4000 uren in energiebesparingsmodus) Aantal pixels 1024 x 768 (XGA) Weergeefbare kleuren 16,7M kleuren Snelheid kleurenwiel 100~127,5Hz (2X) Projectielens F/2,7~2,88, f=28,43~32,73 mm met handmatige zoomlens 1,15x Grootte projectiescherm 805,18-6.248,40 mm (diagonaal) Projectiebereik 4,9~39,4 ft (1,5 m~12 m) Videocompatibiliteit Compatibiliteit met NTSC, NTSC4.43, PAL, PAL-M, PAL-N, SECAM en HDTV (1080i, 720p, 576i/p, 480i/p) Ondersteuning voor composiet video, component video en S-video H. frequentie 15kHz-80kHz (analoog/digitaal)

V. frequentie 50Hz-85Hz (analoog/digitaal)

TüV/Argentinië I/O-aansluitingen Voeding: Socket wisselstroomingang Computeringang: één M1-DA voor analoog/digitaal/component, HDTV- invoersignalen Video-ingang: één composiet video RCA en één S-video Audio-ingang één telefoonstekker (diameter 3,5 mm) Audio-uitgang: één telefoonstekker (diameter 3,5 mm)Specificaties 399 Compatibiliteitsmodi Modus Resolutie (ANALOOG) (DIGITAAL)

*Gecomprimeerd computerbeeldwww.dell.com | support.dell.com 400 SpecificatiesContact opnemen met Dell 401 Contact opnemen met Dell U kunt op de volgende websites terecht om via elektronische weg contact op te nemen met Dell:

premiersupport.dell.com (technische ondersteuning voor klanten uit het onderwijs, de regering, de gezondheidszorg en kleine/middelgrote ondernemingen, met inbegrip van Premier, Platinum en Gold klanten) In de onderstaande tabel vindt u de specifieke webadressen voor uw land in de overeenkomstige sectie. OPMERKING: Gratis nummers kunnen alleen worden gebruikt voor het land waarbij ze worden vermeld. Als u contact wilt opnemen met Dell, gebruik dan de e-mailadressen, telefoonnummers en codes die in de volgende tabel worden vermeld. Als u hulp nodig hebt bij het bepalen welke codes u wilt gebruiken, neem dan contact op met een lokale of internationale operator.www.dell.com | support.dell.com 402 Contact opnemen met Dell Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummers Anguilla Algemene ondersteuning gratis: 800-335-0031 Antigua en Barbuda Algemene ondersteuning 1-800-805-5924 Argentinië (Buenos Aires) Internationale toegangscode: 00 Landcode: 54 Kengetal stad: 11 Website: www.dell.com.ar E-mail: us_latin_services@dell.com E-mail voor desktops en draagbare computers: la-techsupport@dell.com E-mail voor servers en EMC

Landcode: 61 Kengetal stad: 2 E-mail (Australië): au_tech_support@dell.com E-mail (Nieuw-Zeeland): nz_tech_support@dell.com Thuisgebruikers en kleine ondernemingen 1-300-655-533 Overheid en handel gratis: 1-800-633-559 Preferred Accounts Division (afdeling voorkeursaccounts) (PAD) gratis: 1-800-060-889 Klantendienst gratis: 1-800-819-339 Technische ondersteuning (draagbare computers en desktops) gratis: 1-300-655-533 Technische ondersteuning (servers en werkstations) gratis: 1-800-733-314 Verkoop bedrijven gratis: 1-800-808-385 Transactieverkoop gratis: 1-800-808-312 Fax gratis: 1-800-818-341Contact opnemen met Dell 403 Oostenrijk (Wenen) Internationale toegangscode:

Fax thuisgebruikers/kleine ondernemingen

Klantendienst thuisgebruikers/kleine ondernemingen

Klantendienst voorkeursaccounts/Ondernemingen

Technische ondersteuning thuisgebruikers/kleine ondernemingen

Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummerswww.dell.com | support.dell.com 404 Contact opnemen met Dell Bahama’s Algemene ondersteuning gratis: 1-866-278-6818 Barbados Algemene ondersteuning 1-800-534-3066 België (Brussel) Internationale toegangscode: 00 Landcode: 32 Kengetal stad: 2 Website: support.euro.dell.com E-mail voor Franstalige klanten: support.euro.dell.com/be/fr/emailde ll/ Technische ondersteuning uitsluitend voor Inspiron XPS- computers

Technische ondersteuning voor alle overige Dell-computers

Britse Maagdeneilanden Algemene ondersteuning gratis: 1-866-278-6820 Brunei Landcode: 673 Technische ondersteuning klanten (Penang, Maleisië)

Klantendienst (Penang, Maleisië)

Transactieverkoop (Penang, Maleisië)

On line bestelstatus www.dell.ca/ostatus AutoTech (geautomatiseerde technische ondersteuning) gratis: 1-800-247-9362 Klantendienst (thuisgebruikers/kleine ondernemingen) gratis: 1-800-847-4096 Klantendienst (middelgrote/grote ondernemingen, overheid) gratis: 1-800-326-9463 Technische ondersteuning (thuisgebruikers/kleine ondernemingen) gratis: 1-800-847-4096 Technische ondersteuning (middelgrote/grote ondernemingen, overheid) gratis: 1-800-387-5757 Technische ondersteuning (printers, projectors, televisietoestellen, handhelds, digitale jukebox en draadloos) 1-877-335-5767 Verkoop (thuisgebruikers/kleine ondernemingen) gratis: 1-800-387-5752 Verkoop (middelgrote/grote ondernemingen, overheid) gratis: 1-800-387-5755 Verkoop reserveonderdelen & uitgebreide service verkoop

Thuisgebruikers en kleine ondernemingen gratis: 800 858 2222 Afdeling voorkeursaccounts gratis: 800 858 2557 Grote bedrijfsaccounts GCP gratis: 800 858 2055 Grote bedrijfsaccounts Belangrijke accounts gratis: 800 858 2628 Grote bedrijfsaccounts noorden gratis: 800 858 2999 Grote bedrijfsaccounts noorden Overheid en Onderwijs gratis: 800 858 2955 Grote bedrijfsaccounts oosten gratis: 800 858 2020 Grote bedrijfsaccounts oosten Overheid en Onderwijs gratis: 800 858 2669 Opvolgingsteam grote bedrijfsaccounts gratis: 800 858 2572 Grote bedrijfsaccounts zuiden gratis: 800 858 2355 Grote bedrijfsaccounts westen gratis: 800 858 2811 Grote bedrijfsaccounts reserveonderdelen gratis: 800 858 2621 Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummersContact opnemen met Dell 407 Colombia Algemene ondersteuning 980-9-15-3978 Costa Rica Algemene ondersteuning 0800-012-0435 Tsjechische Republiek (Praag) Internationale toegangscode: 00 Landcode: 420 Website: support.euro.dell.com E-mail: czech_dell@dell.com Technische ondersteuning

Technische ondersteuning voor alle overige Dell-computers

Klantendienst thuisgebruikers/kleine ondernemingen

Dominica Algemene ondersteuning gratis: 1-866-278-6821 Dominicaanse Republiek Algemene ondersteuning 1-800-148-0530 Ecuador Algemene ondersteuning gratis: 999-119 El Salvador Algemene ondersteuning 01-899-753-0777 Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummersContact opnemen met Dell 409 Finland (Helsinki) Internationale toegangscode:

Thuisgebruikers en kleine ondernemingen Technische ondersteuning uitsluitend voor Inspiron XPS- computers

Technische ondersteuning voor alle overige Dell-computers

Centrale (oproepen van buiten Frankrijk)

Fax (oproepen van buiten Frankrijk)

Onderneming Technische ondersteuning

Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummersContact opnemen met Dell 411 Duitsland (Langen) Internationale toegangscode: 00 Landcode: 49 Kengetal stad:

Grote bedrijfsaccounts

Afdeling Thuisgebruikers en kleine ondernemingen

Verkoop (grote bedrijfsaccounts)

Verkoop (thuisgebruikers/kleine ondernemingen)

Technische ondersteuning voor alle overige Dell-computers

Klantendienst thuisgebruikers

Klantendienst kleine ondernemingen

Klantendienst ondernemingen

Thuisgebruikers en kleine ondernemingen Technische ondersteuning

Onderneming Technische ondersteuning

Landcode: 82 Kengetal stad: 2 Technische ondersteuning gratis: 080-200-3800 Verkoop gratis: 080-200-3600 Klantendienst (Penang, Maleisië)

Verkoop thuisgebruikers/kleine ondernemingen (Brussel, België) gratis: 080016884 Verkoop ondernemingen (Brussel, België)

Klantendienst (Brussel, België)

Fax (Brussel, België)

Centrale (Brussel, België)

Transactieverkoop (Xiamen, China)

Transactieverkoop gratis: 1 800 888 202 Verkoop bedrijven gratis: 1 800 888 213 Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummerswww.dell.com | support.dell.com 418 Contact opnemen met Dell Mexico Internationale toegangscode: 00 Landcode: 52 Technische ondersteuning klanten 001-877-384-8979 of 001-877-269-3383 Verkoop 50-81-8800 of 01-800-888-3355 Klantendienst 001-877-384-8979 of 001-877-269-3383 Hoofdnummer 50-81-8800 of 01-800-888-3355 Montserrat Algemene ondersteuning gratis: 1-866-278-6822 Nederlandse Antillen Algemene ondersteuning 001-800-882-1519 Nederland (Amsterdam) Internationale toegangscode: 00 Landcode: 31 Kengetal stad: 20 Website: support.euro.dell.com Technische ondersteuning uitsluitend voor Inspiron XPS- computers

Technische ondersteuning voor alle overige Dell-computers

Klantendienst thuisgebruikers/kleine ondernemingen

Klantendienst relaties

Verkoop thuisgebruikers/kleine ondernemingen

Fax verkoop thuisgebruikers/kleine ondernemingen

Fax verkoop relaties

Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummersContact opnemen met Dell 419 Nieuw-Zeeland Internationale toegangscode: 00 Landcode: 64 E-mail (Nieuw-Zeeland): nz_tech_support@dell.com E-mail (Australië): au_tech_support@dell.com Technische ondersteuning (voor desktops en draagbare computers) gratis:

Technische ondersteuning (voor servers en werkstations) gratis: 0800 443.563 Thuisgebruikers en kleine ondernemingen

Klantendienst relaties

Klantendienst thuisgebruikers/kleine ondernemingen

Transactieverkoop gratis: 18003947412 Verkoop bedrijven gratis: 1 800 394 7419 Slowakije (Praag) Internationale toegangscode: 00 Landcode: 421 Website: support.euro.dell.com E-mail: czech_dell@dell.com Technische ondersteuning

Zuidoost-Azië en Pacifische landen Technische ondersteuning klanten, klantendienst en verkoop (Penang, Maleisië)

Onderneming Technische ondersteuning

Klantendienst relaties

Klantendienst thuisgebruikers/kleine ondernemingen

Klantendienst (thuisgebruikers/kleine ondernemingen)

Verkoop bedrijven gratis: 1800 006 009 Transactieverkoop gratis: 1800 006 006 Trinidad/Tobago Algemene ondersteuning 1-800-805-8035 Turks- en Caicos- eilanden Algemene ondersteuning gratis: 1-866-540-3355 Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummersContact opnemen met Dell 425 U.K. (Bracknell) Internationale toegangscode: 00 Landcode: 44 Kengetal stad:

Technische ondersteuning (direct en algemeen))

Klantendienst thuisgebruikers en kleine ondernemingen

Klantendienst ondernemingen

Klantendienst voorkeursaccounts (500-5000 werknemers)

Klantendienst lokale overheid & onderwijs

Klantendienst gezondheidszorg

Verkoop thuisgebruikers en kleine ondernemingen

Verkoop ondernemingen/openbare sector

Fax thuisgebruikers en kleine ondernemingen

Uruguay Algemene ondersteuning gratis: 000-413-598-

Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummerswww.dell.com | support.dell.com 426 Contact opnemen met Dell V.S.A. (Austin, Texas) Internationale toegangscode: 011 Landcode: 1 Geautomatiseerde service bestelstatus gratis: 1-800-433-9014 AutoTech (draagbare en desktopcomputers) gratis: 1-800-247-9362 Verbruiker (Thuisgebruiker en thuiskantoor) Technische ondersteuning gratis: 1-800-624-9896 Klantendienst gratis: 1-800-624-9897 DellNet™ Service en ondersteuning gratis: 1-877-Dellnet (1-877-335-5638) Klanten Employee Purchase Program (Aankoopprogramma werknemers) (EPP) gratis: 1-800-695-8133 Website financiële diensten: www.dellfinancialservices.com Financiële diensten (leasings/leningen) gratis: 1-877-577-3355 Financiële diensten (Dell Preferred Accounts [DPA] (Dell voorkeursaccounts)) gratis: 1-800-283-2210 Bedrijven Klantendienst en technische ondersteuning gratis: 1-800-822-8965 Klanten Employee Purchase Program (Aankoopprogramma werknemers) (EPP) gratis: 1-800-695-8133 Technische ondersteuning printers en projectors gratis: 1-877-459-7298 Openbare diensten (overheid, onderwijs en gezondheidszorg) Klantendienst en technische ondersteuning gratis: 1-800-456-3355 Klanten Employee Purchase Program (Aankoopprogramma werknemers) (EPP) gratis: 1-800-234-1490 Verkoop Dell gratis: 1-800-289-3355 of gratis: 1-800-879-3355 Dell Outlet Store (vernieuwde Dell- computers) gratis: 1-888-798-7561 Verkoop software en randapparatuur gratis: 1-800-671-3355 Verkoop reserveonderdelen gratis: 1-800-357-3355 Verkoop uitgebreide service en garantie gratis: 1-800-247-4618 Fax gratis: 1-800-727-8320 Dell-services voor doven, slechthorenden of mensen met spraakstoornissen gratis: 1-877-DELLTTY (1-877-335-5889) Amerikaanse maagdeneilanden Algemene ondersteuning 1-877-673-3355 Venezuela Algemene ondersteuning 8001-3605 Land (Stad) Internationale toegangscode Landcode Kengetal stad Naam afdeling of servicegebied, Website en e-mailadres Kengetallen, lokale nummers en gratis nummersBijlage: Reglementerende verklaringen 427 Bijlage: Reglementerende verklaringen FCC-verklaringen (alleen V.S.) De meeste Dell-computersystemen zijn door de Federale Communicatiecommissie (FCC) geclassificeerd als Klasse B digitale apparaten. Om de classificatie die van toepassing is voor uw computersysteem vast te stellen, dient u alle FCC-registratielabels die op de onderkant, zijkant of achterpaneel van uw computer, op de haken voor de kaartmontage of om de kaarten zelf zijn aangebracht, te controleren. Als een van deze labels een classificatie Klasse A draagt, moet uw complete systeem als een Klasse A digitaal apparaat worden beschouwd. Als alle labels een FCC-classificatie Klasse B dragen, zoals wordt aangegeven door een FCC-ID- nummer of het FCC-logo, ( ), wordt uw systeem verondersteld een Klasse B digitaal apparaat te zijn. Nadat u de FCC-classificatie van uw systeem hebt vastgesteld, kunt u de overeenstemmende FCC-verklaring lezen. De FCC-voorschriften vermelden dat wijzigingen of aanpassingen die niet uitdrukkelijk door Dell zijn goedgekeurd uw machtiging voor het gebruik van dit apparaat kunnen vernietigen. Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden:

• Dit apparaat mag geen schadelijke storingen veroorzaken.

• Dit apparaat moet elke ontvangen storing aanvaarden, inclusief storingen die een ongewenste werking kunnen veroorzaken. Klasse A Dit apparaat werd getest en voldoet aan de beperkingen voor een Klasse A digitaal apparaat conform Deel 15 van de FCC-voorschriften. Deze beperkingen werden ontwikkeld om een redelijke bescherming te bieden tegen schadelijke storingen wanneer het apparaat wordt gebruikt in een commerciële omgeving. Dit apparaat genereert, gebruikt en straalt radiofrequentie-energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de gebruiksaanwijzingen van de fabrikant, schadelijke storingen kan veroorzaken in radiocommunicatie. Het gebruik van dit apparaat in een woonomgeving zal heel waarschijnlijk schadelijke storingen veroorzaken. In dat geval zult u de storing op eigen kosten moeten oplossen. Klasse B Dit apparaat werd getest en voldoet aan de beperkingen voor een Klasse B digitaal apparaat conform Deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke bescherming te bieden tegen schadelijke storingen in een woonomgeving. Dit apparaat genereert, gebruikt en straalt radiofrequentie-energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de gebruiksaanwijzingen van de fabrikant, storingen kan veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen storingen zullen optreden in een specifieke installatie. Als dit apparaat toch schadelijke storingen veroorzaakt aan de radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en opnieuw in te schakelen, wordt u gevraagd de storing op te lossen met een of meer van de volgende maatregelen:www.dell.com | support.dell.com 428 Bijlage: Reglementerende verklaringen

• Wijzig de richting van de ontvangstantenne of verplaats de antenne.

• Zorg voor een grote afstand tussen het apparaat en de ontvanger.

• Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

• Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp. FCC identificatie-informatie De volgende informatie is, conform de FCC-voorschriften, aangebracht op het apparaat of de apparaten die in dit document worden besproken.

• Productnaam: DLP-projector

• Modelnummer: 3400MP/DELL

• Bedrijfsnaam: Dell Inc. One Dell Way Round Rock, Texas 78682 USA 512-338-4400 NOM-informatie (alleen Mexico) De volgende informatie is, conform de vereisten van de officiële Mexicaanse normen (NOM), aangebracht op de apparatuur die in dit document is beschreven. Exporteur: Dell Inc. One Dell Way Round Rock, TX 78682 Importeur: Dell Computer de México, S.A. de C.V. Paseo de la Reforma 2620 - 11° Piso Col. Lomas Altas 11950 Mexico, D.F. Verzenden naar: Dell Computer de México, S.A. de C.V. al Cuidado de Kuehne & Nagel de México S. de R.L. Avenida Soles No. 55 Col. Peñon de los Baños 15520 Mexico, D.F. Model Voedingsspanning Frequentie Stroomverbruik 3400MP AC 100-240 V 50-60 Hz 2,3 AWoordenlijst 429 Woordenlijst ANSI Lumens— Een standaard voor het meten van lichtuitvoer, die wordt gebruikt voor het vergelijken van projectors. Aspect Ratio—De populairste hoogte-breedteverhouding is 4:3 (4 bij 3). De eerste televisie- en computervideoformaten hebben een hoogte- breedteverhouding van 4:3. Dit betekent dat de breedte van het beeld 4/3 is van de hoogte. Backlit (achtergrondverlichting)—Verwijst naar een afstandsbediening of het bedieningspaneel van een projector dat knoppen en bedieningselementen bevat die verlicht zijn. Bandbreedte— Het aantal cycli per seconde (Hertz) dat het verschil uitdrukt tussen de lage en hoge beperkingsfrequenties van een frequentieband. Het is ook de breedte van een frequentieband. Helderheid— De hoeveelheid licht die van een beeld, een projectiebeeld of een projectieapparaat wordt uitgezonden. De helderheid van de projector wordt gemeten in ANSI-lumen. Kleurtemperatuur— Een methode om de "witheid" van een lichtbron te meten. Metalen halogenide lampen hebben een bijzonder hoge temperatuur in vergelijking met TL-lampen of gloeilampen. Component video— Een methode om kwaliteitsvideo te leveren in een formaat die alle componenten van het oorspronkelijke beeld bevatten. Deze componenten worden luma en chroma genoemd en worden gedefinieerd als Y'Pb'Pr' voor analoge componenten en Y'Cb'Cr voor digitale componenten. Component video is beschikbaar op DVD-spelers en projectors. Composiet Video — De combinatie van de beeldsignalen, inclusief verticale en horizontale onderdrukkings- en synchronisatiesignalen. Compressie— Een functie die de resolutielijnen uit het beeld verwijdert om het te doen passen in het weergavegebied. Gecomprimeerde SVGA— Om een beeld met een resolutie van 800x600 naar een VGA-projector te projecteren, moet het oorspronkelijke 800x600-signaal omlaag worden gecomprimeerd. Alle gegevens worden met slechts twee derden van de pixels weergegeven (307.000 vs. 480.000). Het resulterende beeld heeft een SVGA- paginaformaat maar levert in aan beeldkwaliteit. Als u een SVGA-computer gebruikt, zult u betere resultaten behalen wanneer u de VGA aansluit op een VGA- projector. Gecomprimeerde SXGA— Is te vinden op XGA-projectors en biedt deze projectors de mogelijkheid een resolutie te ondersteunen van 1280x1024 SXGA. Gecomprimeerde XGA— Is te vinden op SVGA-projectors en biedt deze projectors de mogelijkheid een resolutie te ondersteunen van 1280x1024 XGA.www.dell.com | support.dell.com 430 Woordenlijst Contrastverhouding— Het bereik van lichte en donkere waarden in een beeld, of de verhouding tussen hun maximum- en minimumwaarden. Om deze verhouding te meten worden door de projectiesector twee methoden gebruikt:

Volledig aan/uit - meet de verhouding van de lichtuitvoer van een volledig wit beeld (volledig aan) en de lichtuitvoer van een volledig zwart beeld (volledig uit).

ANSI - meet een patroon van 16 afwisselende zwarte en witte rechthoeken. De gemiddelde lichtuitvoer van de witte rechthoeken wordt gedeeld door de gemiddelde lichtuitvoer van de zwarte rechthoeken om de ANSI

contrastverhouding te bepalen. Volledig aan/uit contrast is altijd groter dan het ANSI-contrast voor dezelfde projector. dB— decibel—Een eenheid die wordt gebruikt om het relatieve verschil, doorgaans tussen twee akoestische of elektrische signalen, uit te drukken in vermogen of intensiteit. Dit is gelijk aan het tienvoud van het gemeenschappelijke logaritme van de verhouding tussen de twee niveaus. Diagonaal scherm— Een methode om de grootte van een scherm of een geprojecteerd beeld te meten. Dit wordt gemeten van de ene hoek naar de tegenoverliggende hoek. Een scherm met een hoogte van 9ft. en een breedte van 12ft. heeft een diagonaal van 15ft. In dit document gaan we uit van de veronderstelling dat de diagonale afmetingen gelden voor de traditionele 4:3- verhouding van een computerbeeld zoals in het bovenstaande voorbeeld. DLP— Digital Light Processing (Digitale lichtverwerking) —Dit is een reflectieve beeldtechnologie die door Texas Instruments is ontwikkeld en gebruik maakt van kleine gemanipuleerde spiegels. Het licht dat door een kleurfilter passeert, wordt naar de DLP-spiegels gestuurd die de RGB-kleuren schikken in een beeld dat op het beeld wordt geprojecteerd, ook bekend als DMD. DMD— digitaal Micro-Mirror Device (digitaal micro-spiegelapparaat)— Elke DMD bestaat uit duizenden kantelende, microscopische spiegels in een aluminiumlegering die op een verborgen draagvlak zijn gemonteerd. DVI— Digital Visual Interface (Digitale visuele interface)— Definieert de digitale interface tussen digitale apparaten zoals projectors en pc’s. Voor apparaten die DVI ondersteunen, kan een verbinding digitaal naar digitaal worden gemaakt die de conversie naar analoog uitschakelt en hierdoor een smetteloos beeld geeft. Brandpuntsafstand— De afstand van het oppervlak van een lens naar zijn brandpunt. Frequentie— Dit is de snelheid van het herhalen van elektrische signalen in cycli per seconde. Wordt gemeten in Hz. Hz — Frequentie van een afwisselend signaal. Zie Frequentie. Trapeziumcorrectie — Een hulpmiddel dat de vervorming van een geprojecteerd beeld (doorgaans een effect met een brede bovenzijde en een smalle onderzijde) corrigeert. Dit is meestal te wijten aan een verkeerde hoek tussen de projector en het scherm. Laseraanwijzer— Een kleine pen of een aanwijzer met de grootte van een sigaar, die een kleine door batterijen aangedreven laser bevat. Deze laser kan een kleine, rode (standaard) lichtstraal met een hoge intensiteit projecteren zodat het onmiddellijk zichtbaar is op het scherm. Maximale afstand— De afstand van een scherm tot de projector kan de afstandWoordenlijst 431 zijn die nodig is om een beeld te projecteren dat bruikbaar (helder genoeg) is in een volledig verduisterde kamer. Maximale beeldgrootte — Het grootste beeld dat een projector kan projecteren in een verduisterde kamer. Dit is doorgaans beperkt door het focusbereik van de optische onderdelen. Metalen halogenide lamp— Het type lamp dat bij veel gemiddelde en in alle draagbare projectors van hoge kwaliteit wordt gebruikt. Deze lampen hebben doorgaans een "halve levensduur" van 1000-2000 uren. Dit betekent dat ze langzaam hun intensiteit (helderheid) verliezen tijdens het gebruik, en dat ze slechts nog half zo helder zijn op het punt van de "halve levensduur". Deze lampen stralen een licht uit met een zeer hoge temperatuur, die te vergelijken is met de kwikzilveren gaslampen die in straatlantaarns worden gebruikt. Hun witte tinten zijn "extreem" wit (met een lichte blauwachtige tint), zodat de witte tinten van de halogeenlampen er in vergelijking geel uitzien. Minimale afstand— De dichtst mogelijke positie waarop een projector een beeld kan scherpstellen op het scherm. NTSC— De weergavestandaard in de Verenigde Staten voor video's en tv- uitzendingen. PAL— De Europese en internationale weergavestandaard voor video's en tv- uitzendingen. Hogere resolutie dan NTSC. Elektrische zoom— Een zoomlens waarvan het in- en uitzoomen door een motor wordt gecontroleerd en doorgaans wordt aangepast via het bedieningspaneel of de afstandsbediening van de projector. Beeld omkeren— Functie waarmee u het beeld horizontaal kunt spiegelen. Wanneer tekst, afbeeldingen, enz. worden gebruikt bij een normale voorwaartse projectie, worden ze achterwaarts weergegeven. Beeld omkeren wordt gebruikt voor projectie achteraan. RGB— rood, groen, blauw— Wordt doorgaans gebruikt om een beeldscherm te beschrijven dat afzonderlijke signalen vereist voor elk van de drie kleuren. S-Video—Een standaard voor videotransmissie die een 4 pin mini-DIN- aansluiting gebruikt om video-informatie te verzenden via twee signaalkabels met de naam luminantie (helderheid, Y) en chrominantie (kleur, C). S-Video wordt ook Y/C genoemd. SECAM— Een Franse en internationale weergavestandaard voor video's en tv- uitzendingen. Hogere resolutie dan NTSC. SVGA— Super Video Graphics Array— 800 x 600 pixels. SXGA— Super Ultra Graphics Array,—1280 x 1024 pixels. UXGA— Ultra Extended Graphics Array—1600 x 1200 pixels. VGA— Video Graphics Array—640 x 480 pixels. XGA— Extra Video Graphics Array— 1024 x 768 pixels.www.dell.com | support.dell.com 432 Woordenlijst Zoomlens— Lens met een variabele brandpuntsafstand waarmee operator zijn beeld kan in- of uitzoomen om het kleiner of groter te maken. Verhouding zoomlens— Is de verhouding tussen het kleinste en grootste beeld dat een lens kan projecteren vanaf een vaste afstand. Een zoomlensverhouding van 1.4:1 betekent bijvoorbeeld dat een beeld van 10 ft. zonder zoom een beeld van 14 ft. zou zijn bij volledige zoom. yIndex 433 Index

Aansluitingspoorten Aansluiting voor de audio- ingang 375 Aansluiting voor de audio- uitgang 375 Aansluiting voor de voedingskabel 375 Composiet-video- aansluiting 375 IR-ontvanger 375 M1-DA-aansluiting 375 S-video-aansluiting 375 Afstandsbediening 374, 384

De grootte van het projectiebeeld aanpassen 394 De lamp vervangen 394 De projector aansluiten Aansluiten met een componentkabel 377 Aansluiten met een composiet- kabel 377 Aansluiten met een S-video- kabel 376 Composiet–video-kabel 377 M1A naar D-sub/USB-kabel 376 M1-A naar HDTV-kabel 377 op een computer 376 Professionele installatieopties: 377 S-video-kabel 376 Voedingskabel 376, 377 De projector in-/uitschakelen De projector inschakelen 379 De projector uitschakelen 379

Het geprojecteerde beeld aanpassen 380 De projector verlagen Instelbare voet 380 Regelknop voor de voet 380 Regelwiel voor de kantelhoek 380 De projectorhoogte aanpassen

Het zoomen en de focus van de projector aanpassen 381 Scherpstelring 381 Zoomschuifje 381 Hoofdeenheid 374 Bedieningspaneel 374 Lens 374 Ontvanger voor de afstandsbediening 374 Regelknop voor de voetjes 374 Scherpstelring 374 Zoomschuifje 374

Probleemoplossing 391 Contact opnemen met Dell 391 Zelfdiagnose 394

Specificaties Aantal pixels 401 Afmetingen 402 Audio 401 Brightness (Helderheid) 401 Compatibiliteitsmodi 403 Contrastverhouding 401 Energieverbruik 401 Gelijkvormigheid 401 Geluidsniveau 402 Gewicht 402 Grootte projectiescherm 401 H. frequentie 401 I/O-aansluitingen 402 Lamp 401 Lampklep 401 Omgeving 402 Projectiebereik 401 Projectielens 401 Snelheid kleurenwiel 401
