MANUAL DE USUARIO 3400MP DELL

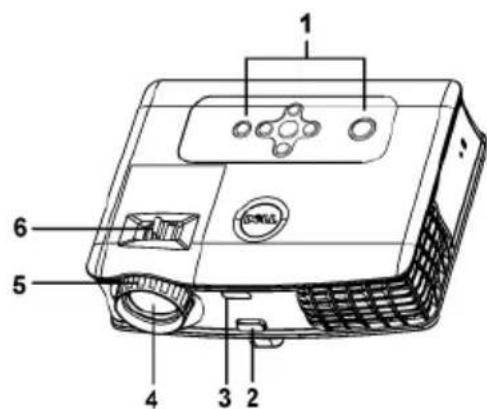

Unité Principale 152 Unité principale Bague de mise au point 152 Bouton élévateur 152 Ergot de zoom 152 Objectif 152 Panneau de contrôle 152 Récepteur de télécommande 152Model XXX www.dell.com | support.dell.com Proyector Dell™ 3400MP Manual del propietarioNotas, avisos y precauciones NOTA: Una NOTA indica información importante que le ayuda a darle un mejor uso a su proyector. AVISO: Un AVISO indica o bien un daño potencial para el hardware o la pérdida de datos y le indica cómo evitar el problema. PRECAUCIÓN: Una PRECAUCIÓN indica un daño potencial para el dispositivo, lesiones personales o muerte.

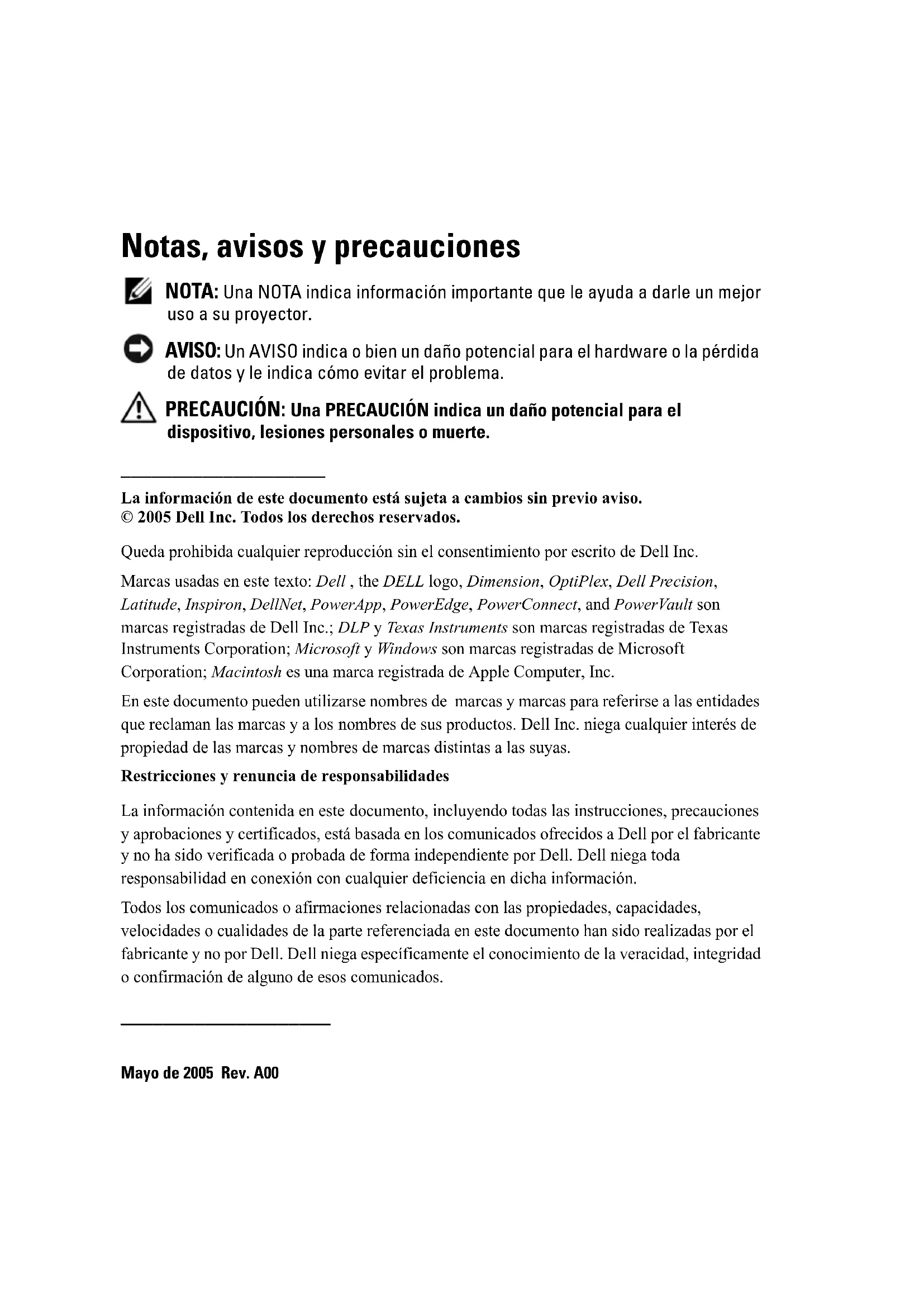

La información de este documento está sujeta a cambios sin previo aviso. © 2005 Dell Inc. Todos los derechos reservados. Queda prohibida cualquier reproducción sin el consentimiento por escrito de Dell Inc. Marcas usadas en este texto: Dell , the DELL logo, Dimension, OptiPlex, Dell Precision, Latitude, Inspiron, DellNet, PowerApp, PowerEdge, PowerConnect, and PowerVault son marcas registradas de Dell Inc.; DLP y Texas Instruments son marcas registradas de Texas Instruments Corporation; Microsoft y Windows son marcas registradas de Microsoft Corporation; Macintosh es una marca registrada de Apple Computer, Inc. En este documento pueden utilizarse nombres de marcas y marcas para referirse a las entidades que reclaman las marcas y a los nombres de sus productos. Dell Inc. niega cualquier interés de propiedad de las marcas y nombres de marcas distintas a las suyas. Restricciones y renuncia de responsabilidades La información contenida en este documento, incluyendo todas las instrucciones, precauciones y aprobaciones y certificados, está basada en los comunicados ofrecidos a Dell por el fabricante y no ha sido verificada o probada de forma independiente por Dell. Dell niega toda responsabilidad en conexión con cualquier deficiencia en dicha información. Todos los comunicados o afirmaciones relacionadas con las propiedades, capacidades, velocidades o cualidades de la parte referenciada en este documento han sido realizadas por el fabricante y no por Dell. Dell niega específicamente el conocimiento de la veracidad, integridad o confirmación de alguno de esos comunicados.

Mayo de 2005 Rev. A00Tabla de contenidos 223 Tabla de contenidos 1 Su proyector Dell Acerca de su proyector: . . . . . . . . . . . . 226 2 Conectando su proyector: Conectando a una computadora . . . . . . . . . . . 228 Conectando a un reproductor DVD

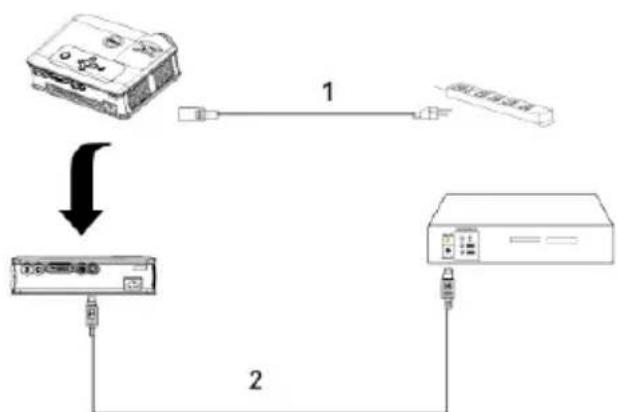

Conectando a un reproductor DVD con un cable S-video

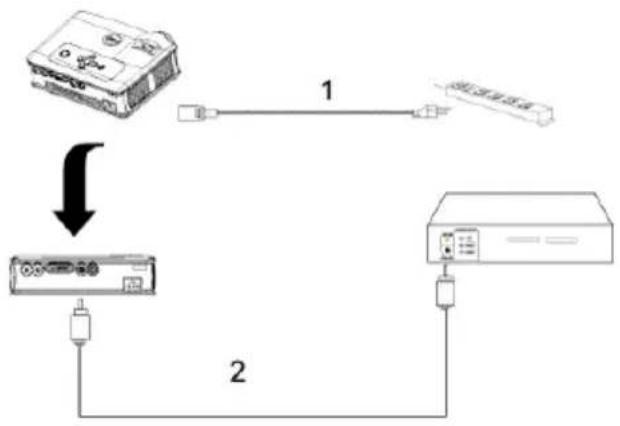

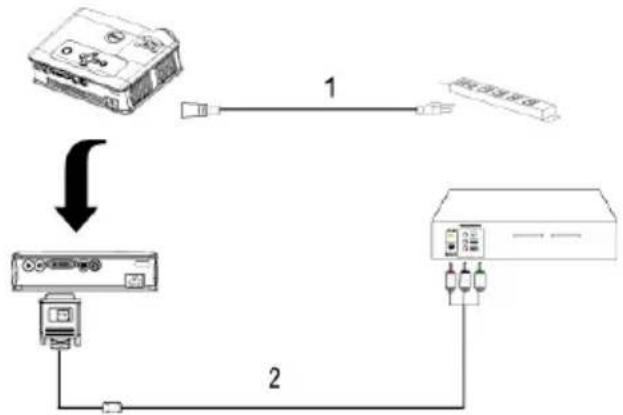

Conectando un reproductor DVD con un cable compuesto . . . . . . . . . . . . . . . 229 Conectando un reproductor DVD con un cable de componentes

3 Uso del proyector Encendido del proyector . . . . . . . . . . . . . . 231 Apagado del proyector

Ajuste de la imagen proyectada . . . . . . . . . . . 232 Ajuste de la altura del proyector

• Bajando la altura del proyector p. 232
• Ajuste del foco y zoom del proyector p. 233

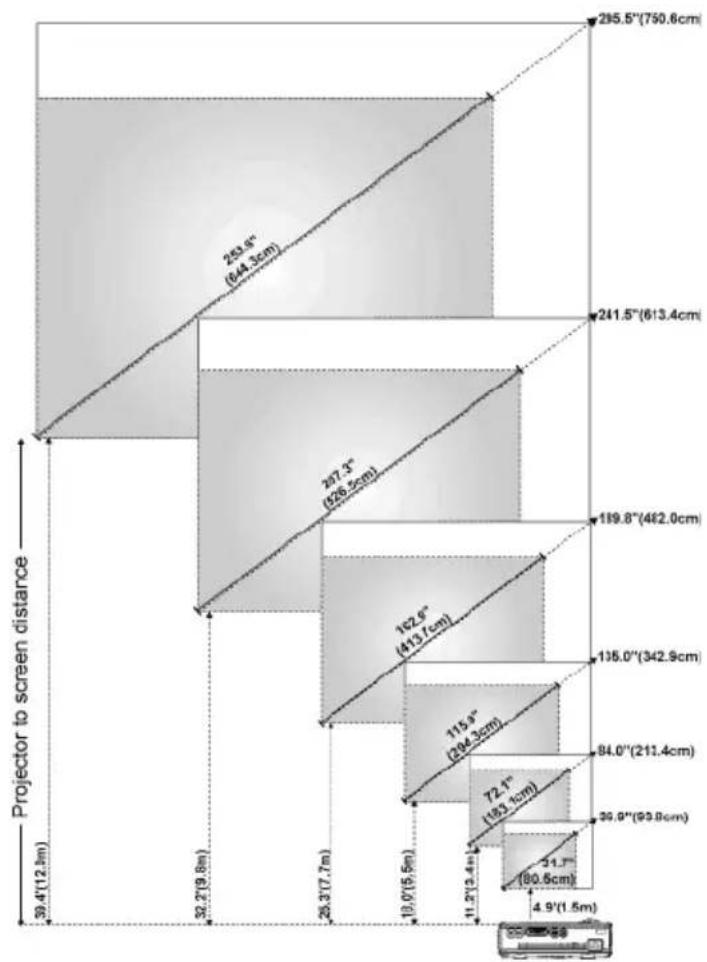

• Ajuste del tamaño de la imagen de proyección p. 2342

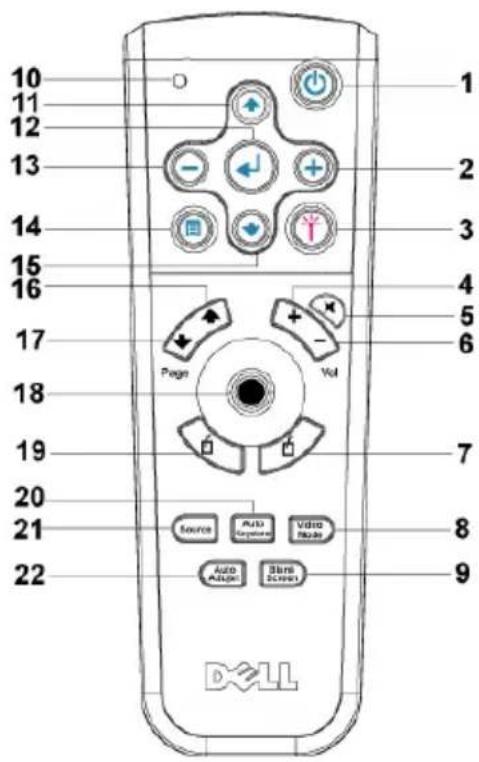

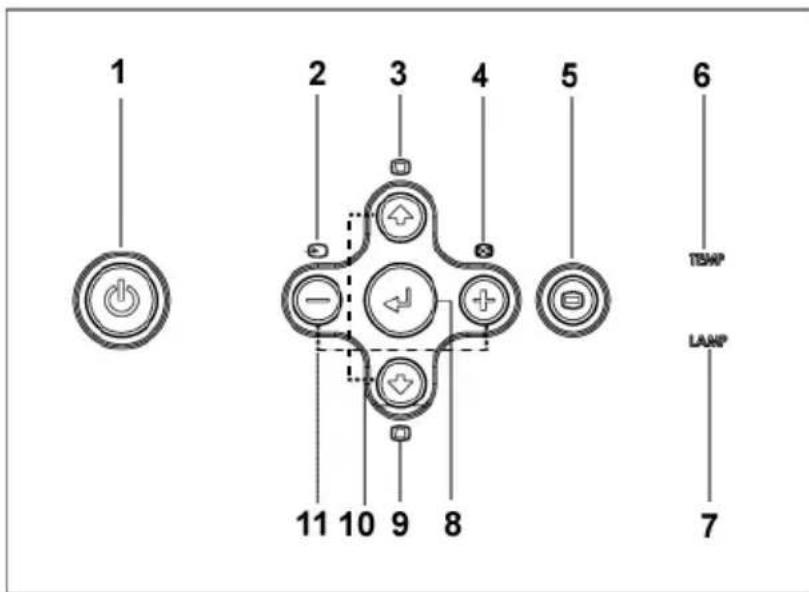

• 24 Tabla de contenidos Uso del panel de control Uso del mando a distancia p. 235

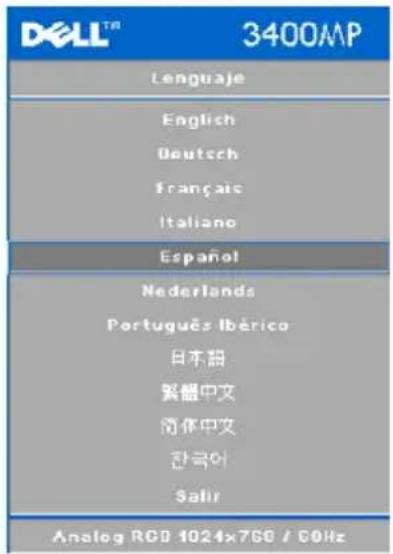

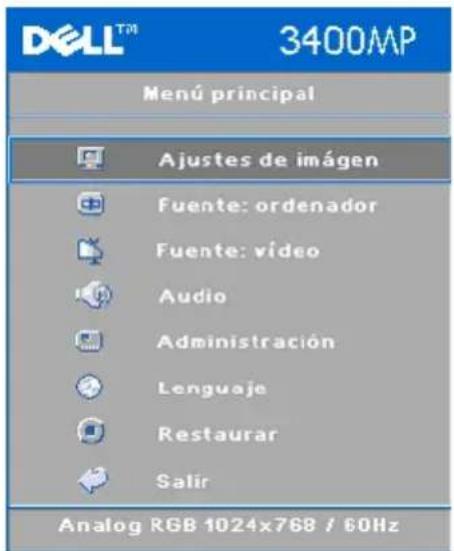

Uso de los menús en pantalla . . . . . . . . . . . . 238 Configuración de imagen

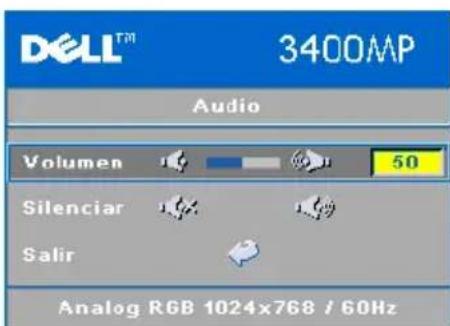

Menú Audio . . . . . . . . . . . . . . . . . . 240 Menú Administración

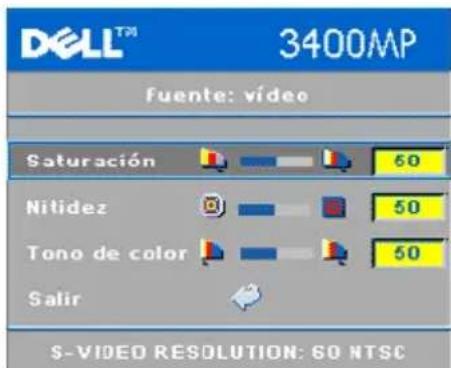

Menú de Fuente video

4 Localización de fallas en su proyector Auto-diagnóstico para el vídeo . . . . . . . . . . . 248 Cambio de la lámpara

5 Especificaciones 6 Cómo ponerse en contacto con Dell 7 Apéndice: Informaciones regulatorias Información de la FCC (sólo para EE.UU.) . . . . . 285 Información NOM (sólo México)

8 Glosario 9 ÍndiceSu proyector Dell 225

Su proyector Dell Su proyector viene con todos los componentes mostrados más abajo. Asegúrese de tener todos los componentes y contacte con Dell si falta algo. Contenido del empaque Cable de alimentación de 1,8 mts (3,0 mts en las Américas) Cable M1 a D-sub/USB de 1,8m Cable S-Vídeo de 2m Cable de vídeo compuesto de 1,8m Cable RCA a Audio de 1,8m Cable de mini pin a mini pin de 1,8m Pilas (2) Mando a distanciawww.dell.com | support.dell.com 226 Su proyector Dell Acerca de su proyector: Documentación Maletín de transporte 1 Panel de control 2 Botón del elevador 3 Receptor del mando a distancia 4 Lente 5 Anillo de enfoque 6 Lengüeta de ampliación Contenido del empaque (continued)Conectando su proyector: 227

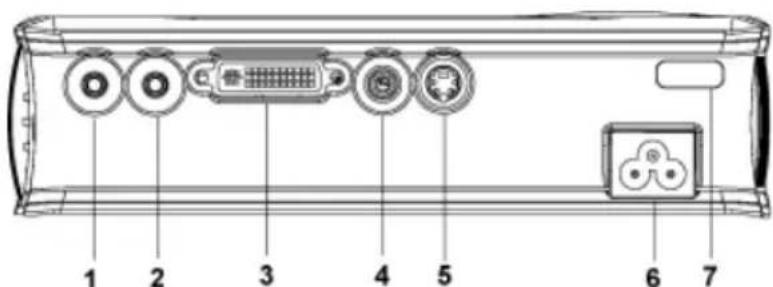

Conectando su proyector: 1 Conector de salida de audio 2 Conector de entrada de audio 3 Conector M1-DA 4 Conector de vídeo compuesto 5 Conector para S-vídeo 6 Conector del cable de alimentación 7 Receptor IRwww.dell.com | support.dell.com 228 Conectando su proyector: Conectando a una computadora Conectando a un reproductor DVD Conectando a un reproductor DVD con un cable S-video 1 Cable de alimentación 2 Cable M1-A a D-sub/USB 1 Cable de alimentación 2 Cable S-vídeoConectando su proyector: 229 Conectando un reproductor DVD con un cable compuesto Conectando un reproductor DVD con un cable de componentes NOTE: El cable M1-A a HDTV no es proporcionado por Dell. Consulte a un instalador profesional por el cable. 1 Cable de alimentación 2 Cable de vídeo compuesto 1Cable de alimentación 2 Cable M1-A a HDTVwww.dell.com | support.dell.com 230 Conectando su proyector:Uso del proyector 231

Uso del proyector Encendido del proyector NOTA: Encienda el proyector antes de encender la fuente. La luz del botón de encendido destella en verde hasta que se le presiona.

Conecte el cable de alimentacióno y los cables de señal apropiados. Para información acerca de la conexión del proyector, vea "Conectando su proyector:" on page 227.

Presione el botón de encendido (ver "Uso del panel de control" on page 235" para ubicar el botón de "power"). El logotipo Dell aparece durante 30 segundos.

Encienda su fuente (ordenador, reproductor DVD, etc.). El proyector detectará automáticamente la fuente. Si aparece en pantalla el mensaje "Searching for signal...", asegúrese de que el(los) cable(s) de señal apropiado(s) estén conectados. Si tiene múltiples fuentes conectadas al proyector, pulse el botón Source (Fuente) del mando a distancia o panel de control para seleccionar la fuente deseada. Apagado del proyector AVISO: No desconecte el proyector antes de apagarlo en forma apropiada como se explica en el siguiente procedimiento.

Pulse y mantenga el botón de encendido.

Pulse el botón de alimentación de nuevo. Los ventiladores continuarán funcionando durante 90 segundos.

Desconecte el cable de alimentación del enchufe eléctrico del proyector. NOTA: Si pulsa el botón de alimentación con el proyector funcionando, aparecerá el mensaje "Power off the lamp?" Para eliminar el mensaje, pulse cualquier botón del panel de control o ignore el mensaje; éste desaparece tras 5 segundos.www.dell.com | support.dell.com 232 Uso del proyector Ajuste de la imagen proyectada Ajuste de la altura del proyector

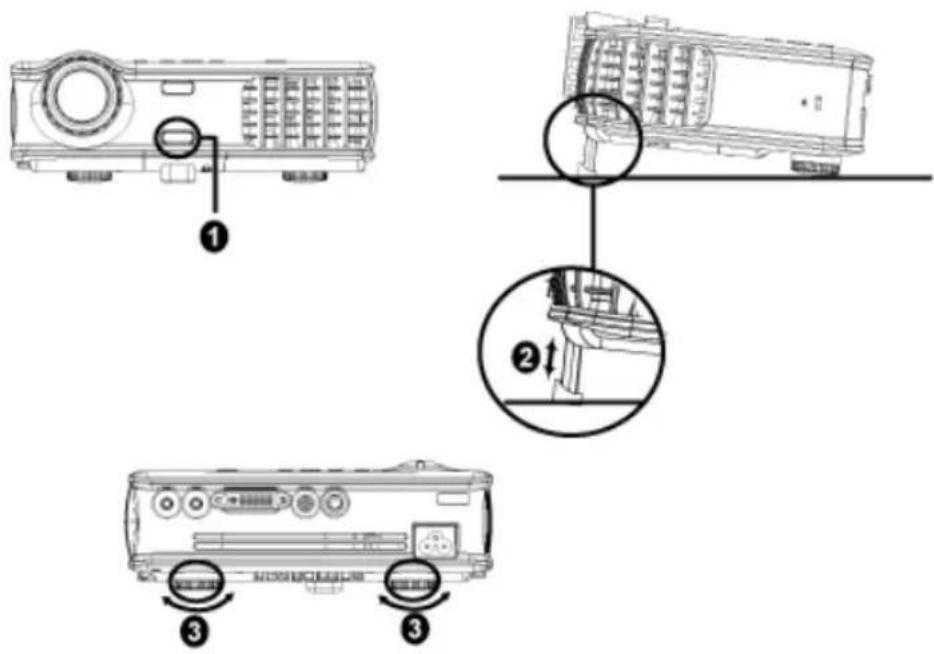

Pulse y mantenga el botón del elevador.

Suba el proyector al ángulo de visualización deseado, luego suelte el botón para bloquear el pie elevador en la posición.

Utilice la rueda de ajuste de la inclinación para ajustar el ángulo de visualización. Bajando la altura del proyector

Pulse y mantenga el botón del elevador.

Baje el proyector, luego suelte el botón para bloquear el pie elevador en la posición. 1 Botón del elevador 2 Pie elevador 3 Rueda de ajuste de la inclinaciónUso del proyector 233 Ajuste del foco y zoom del proyector PRECAUCIÓN: Para evitar daños en el proyector, asegúrese de que la lente de ampliación (zoom) y el pie elevador estén completamente retraídos antes de trasladar o colocar el proyector en su maleta de transporte.

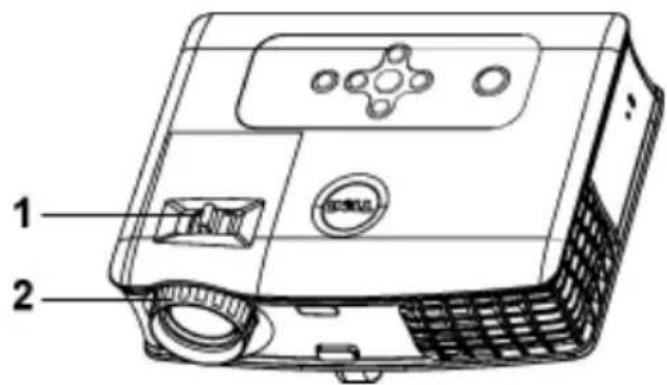

Gire la lengüeta de ampliación para alejar o acercar.

Gire el regulador de enfoque hasta que la imagen sea clara. El proyector enfocará en distancias desde 4,9 pies a 39,4 pies (1.5 m a 12 m). 1 Lengüeta de ampliación 2 Anillo de enfoquewww.dell.com | support.dell.com 234 Uso del proyector Ajuste del tamaño de la imagen de proyección Pantalla (Diagonal) Máx. 36.9" (93.8cm) 84.0" (213.4cm) 135.0" (342.9cm) 189.8" (482.0cm) 241.5" (613.4cm) 295.5" (750.6cm) Min. 31.7" (80.5cm) 72.1" (183.1cm) 115.9" (294.3cm) 162.9" (413.7cm) 207.3" (526.5cm) 253.6" (644.3cm) Tamaño

• Esta figura sirve sólo como referencia para el usuario.Uso del proyector 235 Uso del panel de control 1 Alimentación Encienda y apague el proyector Para mayor información, vea "Encendido del proyector" on page 231 y "Apagado del proyector" on page 231. 2 Fuente Presione para conmutar entre las fuentes RGB analógica, compuesta, componente-i, S-video y YPbPr analógica cuando múltiples fuentes están conectadas al proyector. 3 Corrección de distorsión trapezoidal Pulse para ajustar la distorsión de la imagen provocada por la inclinación del proyector. (± 16 grados) 4 Resync Pulse para sincronizar el proyector con la fuente de entrada. Resync no opera si el menú en pantalla (OSD) se visualiza. 5 Menú Pulse para activar el OSD. Utilice las teclas de dirección y el botón Menú para navegar por el OSD.www.dell.com | support.dell.com 236 Uso del proyector Uso del mando a distancia 6 Luz de advertencia TEMP

• Si la luz de TEMP es naranja sólido, el proyector se ha sobrecalentado. La pantalla se apaga automáticamente. Encienda la pantalla nuevamente luego de que el proyector enfríe. Si el problema persiste, contacte con Dell.

• Si la luz de TEMP está destellando en naranja, un ventilador del proyector ha fallado y el proyector automaticamente se apaga. Si el problema persiste, contacte con Dell. 7 Luz de aviso de LAMP Si la luz de la lámpara es naranja sólido, reemplace la lámpara. 8 Ingrese Presione para confirmar el ítem de selección. 9 Corrección de distorsión trapezoidal Pulse para ajustar la distorsión de la imagen provocada por la inclinación del proyector. (± 16 grados) 10 Arriba y abajo Presione para seleccionar los ítems OSD. 11 y botones Presione para ajustar la configuración OSD.Uso del proyector 237 1 Alimentación Encienda y apague el proyector Para mayor información, vea "Encendido del proyector" on page 231 y "Apagado del proyector" on page 231. 2 Presione para ajustar la configuración OSD. 3 Láser Apunte con el mando a distancia a la pantalla y mantenga pulsado el botón Láser para activar la luz del láser. 4 Volumen Pulse el botón para aumentar el volumen. 5 Silenciar Pulse el botón Silenciar para silenciar o activar el altavoz del proyector. 6 Volumen Pulse el botón para disminuir el volumen. 7 Pulse con el botón derecho del mouse Botón derecho del mouse 8 Modo de video El microproyector Dell 3400MP contiene configuraciones predefinidas optimizadas para mostrar datos (gráficos de PC) o vídeo (películas, juegos, etc.). Pulse el botón Modo de video para cambiar entre el Modo PC, Modo Película, Modo juego, sRGB o modo usuario (para que el usuario configure y guarde los cambios). Si pulsa el botón Modo de video una vez, aparecerá el modo de pantalla actual. Si vuelve a pulsar el botón Modo de Vídeo, cambiará entre los modos. 9 Pantalla en blanco Pulse para ocultar la imagen, púlselo de nuevo para reanudar la visualización de la imagen. 10 Luz LED Indicador LED 11 Botón arriba Presione para seleccionar los ítems OSD. 12 Botón Entrar Presione para confirmar la selección. 13 Presione para ajustar la configuración OSD. 14 Menú Pulse para activar el OSD. 15 Botón abajo Presione para seleccionar los ítems OSD. 16 Página Presione para mover a imagen previa. 17 Página Presione para mover a imagen siguiente.www.dell.com | support.dell.com 238 Uso del proyector Uso de los menús en pantalla El proyector tiene un menú en pantalla (OSD) multilingüe que puede mostrarse con o sin una fuente de entrada. En el menú principal, presione o para navegar por las pestañas. Presione el botón Enter en el panel de control o el mando a distancia para seleccionar un submenú. En el sub-menú, presione o para hacer una selección. Cuando se selecciona un ítem, el color cambia a gris oscuro. Use o en el panel de control o el mando a distancia para hacer ajustes a una configuración. Para salir del OSD, vaya a la pestaña Exit y presione el botón Enter en el panel de control del mando a distancia. 18 Control direccional El control direccional puede ser usado para controlar el movimiento del mouse. La función del moouse está habilitada usando el cable M1 para conectar su computadora y el proyector. 19 Pulsar botón izquierdo del mouse Botón izquierdo del mouse 20 Clave automática Seleccione para habilitar la corrección automática de la distorsión vertical de la imagen debido a la inclinación del proyector. 21 Fuente Presione para conmutar entre fuentes RGB analógico, RGB digital, compuesto, componente- i, S-video y YPbPr analógico. 22 Ajuste automático Pulse para sincronizar el proyector con la fuente de entrada. Auto adjust no opera si el menú en pantalla (OSD) se visualiza.Uso del proyector 239 Configuración de imagen BRILLO—Use y para ajustar el brillo de la imagen.

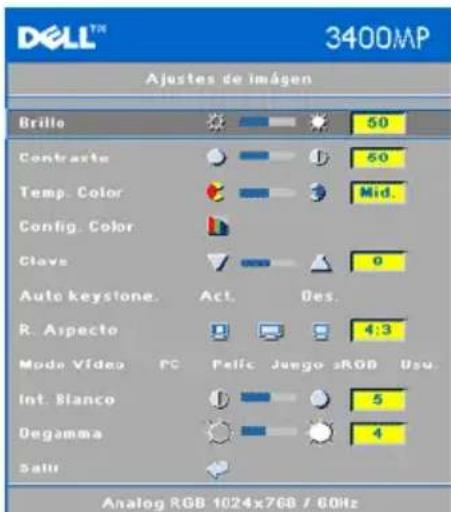

para controlar el grado de diferencia entre las partes más claras y más oscuras de la imagen. Si ajusta el contraste cambiará el blanco y negro de la imagen.

EMP. COLOR—Ajuste la temperatura del color. A mayor temperatura, la pantalla aparece más azul, a menor temperatura la pantalla aparece más roja. El modo usuario activa los valores en el menú "Config. color ". CONFIG. COLOR —Ajuste manualmente el rojo, el verde y el azul.

LAVE—Ajuste la distorsión de la imagen provocada por la inclinación del proyector.

UTO KEYSTONE—Ajuste automaticamente la distorsión de imagen inclinando el proyector. R. A SPECT—Seleccione una relación de aspecto para ajustar la imagen.

• 1:1 — La fuente de entrada aparece sin escala. Use una relación de aspecto 1:1 si está usando uno de los siguientes: – El cable VGA y la computadora tiene una resolución menor que XGA (1024 x 768) – Cable de componentes (576p/480i/480p)www.dell.com | support.dell.com 240 Uso del proyector –Cable S-vídeo –Cable compuesto

• 16:9 — La fuente de entrada se ajusta al ancho de la pantalla.

• 4:3 — La fuente de entrada se ajusta a la pantalla. Use una relación de aspecto 16:9 o 4:3 si está usando uno de los siguientes: – Resolución de cómputadora mayor que XGA – Cable de componentes (1080i o 721p) MODO VIDEO—Seleccione un modo para optimizar la imagen de la pantalla basado en el uso del proyector: Cine, Juego, PC, sRGB (proporciona una representación de color más exacta), y Usuario (fije su configuración preferida). Si Ud. ajusta la configuración para intensidad de blanco o Degamma, el proyector automáticamente conmuta a Usuario. INT. BLANCO—Fijar 0 para maximizar la reproducción de color y 10 para maximizar el brillo.

EGAMMA—Ajuste entre 1 y 4 para cambiar el rendimiento de color de la pantalla. Menú Audio VOLUMEN—Presione para disminuir el volumen y para aumentar el volumen. SILENCIAR—Permite eliminar el volumenUso del proyector 241 Menú Administración UBICACIÓN MENÚ—Selecciona la ubicación del OSD en la pantalla.

ODO PROYEC (MODO DE PROYECCIÓN)—

Seleccione cómo aparece la imagen:

• Presentación frontal escritorio (valor predeterminado).

• Presentación posterior escritorio — El proyector invierte la imagen para que pueda proyectar desde detrás de una pantalla translúcida. TIPO DE SEÑAL—Selecciona manualmente el tipo de señal RGB, YCbCr, YPbPr.

SO DE LA LAMP.—Muestra las horas operativas desde el restablecimiento del temporizador de la lámpara.

EST LÁMPARA—Luego de instalar una lámpara nueva, seleccione Yes para reiniciar el temporizador de lámpara.

HORRO ENERGÍA—Seleccione Yes para fijar el período de retardo para ahorro de energía. El periodo de retardo es la cantidad de tiempo que usted desea que el proyector espere sin señal de entrada. Luego de ese tiempo fijado, el proyector ingresa al modo de ahorro de energía y apaga la lámpara. El proyector se enciende nuevamente cuando detecta una señal de entrada o usted presiona el botón otra vez. Luego de dos horas, el proyector se apaga y usted necesita presionar el botón de encendido para encender el proyector.

UTOFUENTE— Seleccione

(predeterminado) para detectar automáticamente las señales de entrada disponibles. Cuando el proyector está encendido y usted presiona SOURCE , este encuentra automáticamente la siguiente señal de entrada disponible. Seleccione Off

para bloquear la señal de entrada actual. Cuando se selecciona Off y usted presiona SOURCE , usted selecciona qué señal de entrada desea usar. MODO ECO (ECONÓMICO)—Seleccione On para usar el proyector con bajo consumo (136 vatios) lo que puede ofrecer una mayor duración de la lámpara y un funcionamiento más silencioso con una iluminación más tenue en la pantalla. Seleccione Off para operar a nivel normal de potencia (156 vatios).

ROTEGER CON CLAVE—Seleccione On para fijar una contraseña por individuo.www.dell.com | support.dell.com 242 Uso del proyector Seleccione Off para deshabilitar la función de contraseña.

AMBIAR CLAVE—Presione para cambiar la contraseña a su preferencia Menú Lenguaje Utilice la tecla o para seleccionar el idioma preferido para el OSD. Menú Restaurar Restaurar -Seleccione

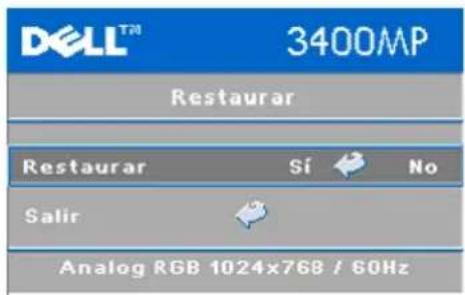

para restablecer el proyector a los valores predeterminados de fábrica. Restablecer las opciones incluyendo las fuentes de computadora y la configuración de la fuente de vídeo. Menú de Restaurar NOTE: Este menú sólo está disponible conectado a una computadora.Uso del proyector 243 FRECUENCIA—Cambie la frecuencia del reloj de datos en pantalla para que coincida con la frecuencia de la tarjeta gráfica de su computadora. Si ve usted una barra vertical destellante, use el control de Frecuency para minimizar las barras. Esto es un ajuste en grueso.

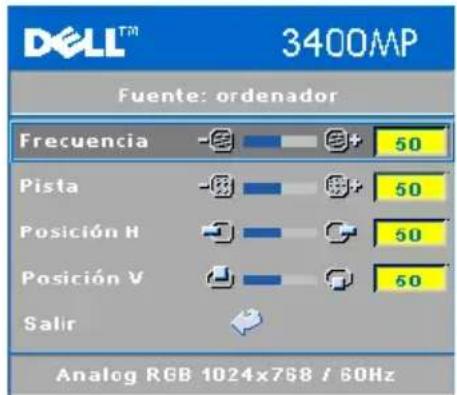

ISTA—Sincronice la fase de la señal de pantalla con la tarjeta gráfica. Si usted experimenta una imagen inestable o destellante, utilice el Tracking (pista) para corregirlo. Se trata de un ajuste preciso. NOTE: Ajuste primero la Frecuencia y luego la Pista.

OSICIÓN H.—Presione para ajustar la posición horizontal de la imagen a la izquierda y para ajustar la posición horizontal de la imagen a la derecha. POSICIÓN V.—Presione para ajustar la posición vertical de la imagen hacia abajo y para ajustar la posición vertical de la imagen hacia arriba. Menú de Fuente video NOTE: Este menú sólo está disponible con las señales S-vídeo, vídeo (compuesto) conectadas. SATURACIÓN—Ajusta una fuente de vídeo de negro y blanco hasta color totalmente saturado. Presione para disminuir la cantidad de color en la imagen y para aumentar la cantidad de color en la imagen.

ITIDEZ—Presione para disminuir la nitidez y para aumentar la nitidez. TONO DE COLOR—Presione para aumentar la cantidad de verde en la imagen y para aumentar la cantidad de rojo en la imagen.www.dell.com | support.dell.com 244 Uso del proyectorLocalización de fallas en su proyector 245

Localización de fallas en su proyector Si tiene problemas con el proyector, consulte los siguientes consejos para la solución de problemas. Si el problema persiste, contacte con Dell. Problema Posible Solución No aparece la imagen en la pantalla

• Compruebe que la tapa de la lente esté quitada y que el proyector esté encendido.

• Asegúrese de que el puerto externo de gráficos esté habilitado. Si está usted usando una computadora portátil Dell, presione . Para otras computadoras, vea su documentación.

• Asegúrese de que todos los cables estén conectados en forma segura. Ver "Conectando su proyector:" on page 227."

• Asegúrese de que los terminales de los conectores no estén torcidos o rotos.

• Asegúrese de que la lámpara esté bien instalada (consulte "Cambio de la lámpara" on page 248").

• Ejecute la prueba de auto diagnóstico Vea "Auto-diagnóstico para el vídeo" on page 248. Compruebe que los colores del patrón de prueba sean los correctos.www.dell.com | support.dell.com 246 Localización de fallas en su proyector Imagen parcial, desplazada o incorrecta

Pulse el botón Resync en el mando a distancia o en el panel de control.

Si está usando una computadora portátil Dell, fije la resolución de la computadora en XGA (1024 x 768):

Pulse con el botón derecho del mouse la parte no usada de su escritorio de Windows, pulse en Propiedades y luego seleccione Configuración

Verifique que el ajuste sea 1024 x768 pixels para el puerto de monitor externo.

Presione . Si experimenta dificultad cambiando las resoluciones o su monitor se bloquea, reinicie todo el equipo y el visualizador de proyección. Si está no usted usando una computadora portátil Dell, vea su documentación. La pantalla no muestra su presentación Si está usted usando una computadora portátil, presione . La imagen es inestable o parpadea Ajuste la pista en la ficha Fuente: ordenador en el OSD. La imagen presenta una línea vertical que se mueve Ajuste la frecuencia en la ficha Fuente: ordenador en el OSD. El color de la imagen no es correcto

• Si la señal de salida de su tarjeta gráfica es "sinc en Verde", y desearía mostrar VGA a una señal de 60Hz, entre en "OSD, seleccione Administración, seleccione Tipo de señal" y seleccione RGB

• Ejecute la Prueba de Autodiagnóstico (ver

Autodiagnóstico del vídeo ") para un diagnóstico preliminar del problema de proyección de vídeo. Compruebe que los colores del patrón de prueba sean los correctos. Problema (continued) Posible Solución (continued)Localización de fallas en su proyector 247 La imagen está desenfocada 1 Ajuste el anillo de enfoque en las lentes del proyector.

Asegúrese de que la pantalla de proyecctión está dentro de la distancia requerida del proyector (4.9 ft [1.5 m] a 39.4 ft [12 m]). La imagen aparece estirada en el modo DVD 16:9 El proyector detectará automáticamente el DVD 16:9 y ajustará la proporción del aspecto para pantalla completa con la configuración por defecto de 4:3 (buzón). Si la imagen está aún estirada, ajuste la relación del aspecto como sigue:

• Seleccione el tipo de relación de aspecto 4:3 en su DVD si está reproduciendo un DVD de 16:9 (si es posible).

• Si no puede seleccionar el tipo de aspecto 4:3 en su reproductor de DVD, seleccione la relación de aspecto 4:3 en el menú Ajustes de imagen en la función OSD. La imagen aparece al revés Seleccione Administración en el menú OSD y ajuste el modo de proyección. La lámpara se agota o emite un ruido en seco Cuando la duración de la lámpara termina, se agotará y emitirá un ruido en seco. Si esto ocurre, el proyector no se enciende de nuevo. Para reemplazar la lámpara, vea "Cambio de la lámpara" on page 248. La luz de la LÁMPARA es naranja sólido Si la luz de la lámpara es naranja sólido, reemplace la lámpara. La luz de la LÁMPARA es naranja destellante Si la luz de la lámpara destella en naranja, la cubierta de la lámpara no se ha cerrado apropiadamente. Cierre la cubierta de la lámpara en forma apropiada. Si el problema persiste, contacte con Dell. La luz de TEMP es naranja sólido El proyector ha sobrecalentado. La pantalla se apaga automáticamente. Encienda la pantalla nuevamente luego de que el proyector enfríe. Si el problema persiste, contacte con Dell. Problema (continued) Posible Solución (continued)www.dell.com | support.dell.com 248 Localización de fallas en su proyector Auto-diagnóstico para el vídeo El proyector Dell 3400MP ofrece un autodiagnóstico del vídeo del proyector (para Vídeo, S-vídeo, Componente-i). Utilice esta característica avanzada para un autodiagnóstico preliminar de su proyector cuando encuentre un problema con la imagen de vídeo.

Tras encender el proyector, pulse "+" y "-" en el panel de control a la por 3 segundos vez y suelte los botones cuando la pantalla se ponga en blanco.

Pulse "+" y "-" de nuevo para salir del modo diagnóstico.

En el modo de diagnóstico automático, la pantalla ejecutará una prueba con un ciclo de siete colores: Rojo--> Verde--> Azul--> Blanco--> Azul oscuro--> Verde oscuro--> Amarillo. Compruebe que los colores del patrón de prueba sean los correctos. Contacte con Dell si los colores no aparecen correctamente. Cambio de la lámpara Cambie la lámpara cuando vea "Lamp is approaching the end of its useful life in full power operation. En la pantalla aparece "Replacement suggested! www.dell.com/lamps". Si el problema persiste luego de reemplazar la lámpara, contacte con Dell. PRECAUCIÓN: La lámpara se calienta mucho al usarla. No intente cambiarla hasta que el proyector se haya enfriado durante al menos 30 minutos. PRECAUCIÓN: Nunca toque la bombilla o el cristal de la lámpara. La bombilla podría explotar debido a un mal manejo, incluso tocando la bombilla o el cristal de la lámpara.

Apague el proyector y desconecte el cable de alimentación.

Deje que el proyector se enfríe durante al menos 30 minutos.

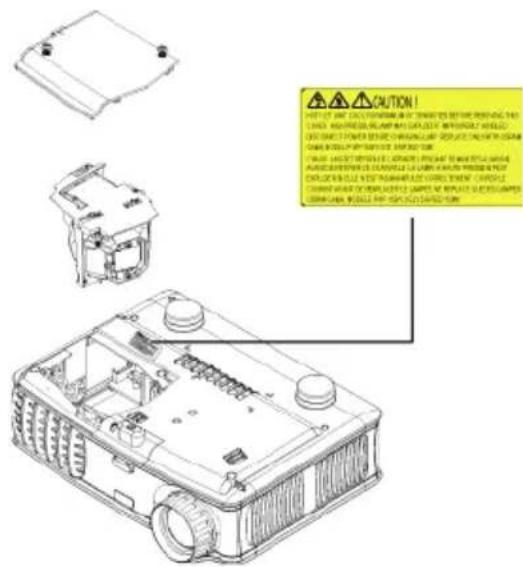

Afloje los 2 tornillos que sujetan la tapa de la lámpara y quite la tapa. La luz de TEMP es naranja destellante Un ventilador del proyector ha fallado y el proyector se apagará automáticamente. Si el problema persiste, contacte con Dell. El mando a distancia no funciona bien o el alcance es muy limitado Puede que las pilas estén bajas. Compruebe si el rayo láser transmitido desde el mando es muy débil. Si es así, coloque 2 pilas nuevas AA. Problema (continued) Posible Solución (continued)Localización de fallas en su proyector 249

Afloje los 2 tornillos que sujetan la lámpara.

Coja la lámpara por su asa de metal.

Siga al revés los pasos del 1 al 5 para instalar la nueva lámpara.

Restaure el tiempo de uso de la lámpara seleccionando el icono Reposición en la ficha Administración del menú en pantalla. NOTA: Puede que Dell exija la devolución de las lámparas cambiadas bajo garantía. De no ser así, contacte con la oficina de eliminación de desperdicios más próxima para preguntar por el lugar más cercano para entregarla. PRECAUCIÓN: Eliminación de la lámpara (sólo para EE.UU.) LAS LÁMPARAS DENTRO DE ESTE PRODUCTO CONTIENEN MERCURIO Y DEBEN SER RECICLADAS O DESCARTADAS DE ACUERDO A LAS LEYES FEDERALES, LOCALES O ESTATALES. PARA MAYOR INFORMACIÓN, VAYA A WWW.DELL.COM/HG O CONTACTE A LA ALIANZA DE LA INDUSTRIA ELECTRÓNICA EN WWW.EIAE.ORG. SI DESEA INFORMACIÓN ESPECÍFICA PARA DEHECHOS DE LÁMPARAS, REVISE WWW.LAMPRECYCLE.ORG.www.dell.com | support.dell.com 250 Localización de fallas en su proyectorEspecificaciones 251

Válvula de Luz Tecnología DDR (tasa doble de datos) de un solo chip DLP™ Brillo 1500 ANSI lumens (Máx.) Relación de contraste 2100:1 típica (Completo/Apagado) Uniformidad 85% típica (estándar de Japón - JBMA) Lámpara Lámpara de 156 vatios de 3000 horas reemplazable por el usuario (hasta 4000 horas en modo económico) Número de píxeles 1024 x 768 (XGA) Color visible 16.7M de colores Velocidad de la rueda del color 100~127.5Hz (2X) Lente de proyección F/2.7~2.88, f=28.43~32.73 mm con lente ampliada manual a 1.15 Tamaño de la pantalla de proyección 31.7-246 pulgadas (diagonal) Distancia de proyección 4.9~39.4 pies (1.5 m~12 m) Compatibilidad del vídeo Compatibilidad con NTSC, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM, y HDTV (1080i, 720p, 576i/p, 480i/p) Video compuesto, por componentes y S-video Frecuencia H. 15kHz-80kHz (Analógica/ Digital) Frecuencia V. 50Hz-85Hz (Analógica/ Digital) Fuente de alimentación Entrada universal CA 50-60 Hz de 100- 240V con PFCwww.dell.com | support.dell.com 252 Especificaciones Consumo de energía 195 vatios típica, 165 vatios en modo económico Audio 1 altavoz, 1 vatio RMS Nivel de ruido 38 dB(A) en modo Full-on, 36 dB(A) en modo económico Peso 2.4 lbs (1.09 kg) Dimensiones (Ancho x Alto x Fondo) Externas 8.0 x 6.0 x 2.9 ± 0,04 pulgadas (204 x 154 x 73.7 ± 1 mm) Ambiental Temperatura de operación: 5

Humedad: 80% máximo Temperatura de almacenamiento: -

Humedad: 80% máximo Regulación FCC, CE, VCCI, UL, cUL, TüV- GS, ICES-003, MIC, C-Tick, GOST,
