MANUAL DE USUARIO PowerEdge 300 DELL
Procedimientos iniciales con el sistema
- Procesor Intel® Celeron® 445
Procedimientos iniciales
con el sistema
Notas, avisos y precauciones
NOTA: Una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador.
AVISO: Un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar el problema.
PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.
La información contenida en este documento puede modificarse sin previo aviso. © 2007 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerEdge son marcas comerciales de Dell Inc.; Intel, Pentium, Celeron y Xeon son marcas comerciales registradas y Core es una marca comercial de Intel Corporation en los Estados Unidos y en otros países; Microsoft, Windows y Windows Server son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos o en otros países; Red Hat y Enterprise Linux son marcas comerciales registradas de Red Hat Inc.; SUSE es una marca comercial registrada de Novell Inc.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo SMT
Diciembre de 2007 N/P HR210 Rev. A00
Componentes del sistema
Los principales componentes de hardware y software del sistema son:
- Chasis montable en rack 1U/1S que admite ricles estáticos y rieles deslizantes.
NOTA: Utilice el programa de configuración del sistema para visualizar la información del procesador. Consulte "Uso del programa de configuración del sistema" en el Manual del propietario del hardware.
- Uno de los procesadores siguientes:
– Procesador de un solo núcleo Intel ^ Celeron ^ 445
– Procesador de doble núcleo Intel Core™ 2 Duo E6305 o E6405
– Procesador de cuatro núcleos Intel Xeon ^ X3323, X3353 o X3363
- Un mínimo de 512 MB de módulos de memoria DDR2 registrada duals o no duals a 667 MHz con ECC, ampliables a un máximo de 24 GB mediante la instalación de combinaciones de módulos de memoria de 512 MB, 1 GB, 2 GB o 4 GB en seis zócalos de módulo de memoria de la placa base.
- Una de las siguientes opciones de tarjeta vertical:
- Dos tarjetas verticales (izquierda y central), cada una de ellas con una ranura de expansión PCI-Express x8 O bien:
- Una tarjeta vertical (central) con una ranura de expansión PCI-Express x8
- Una tarjeta vertical (izquierda) con una ranura de expansión PCI-X de 3,3 V y 64 bits a 133 MHz
- Una unidad de DVD o una unidad de CD-RW/DVD combinada de 12,7 mm en un compartimiento para unidades de dispositivo.
- Compatibilidad con las siguientes configuraciones de unidad de disco interna:
- Hasta dos unidades de disco duro SATA internas de 3,5 pulgadas con la tarjeta controladora SAS opcional (acoplamiento activo opcional)
- Hasta dos unidades de disco duro SCSI de conexión serie (SAS) internas de 3,5 pulgadas con una tarjeta controladora SAS (acoplamiento activo opcional)
- Controladora de acceso remoto opcional para la administración remota de sistemas que se instala en la ranura dedicada de la placa base.
- La unidad flash USB opcional emula una unidad de disquete o de disco duro.
- Una fuente de alimentación de 400 W (disponible con fuente de alimentación redundante opcional).
- Dos adaptadores de red Ethernet Gigabit integrados que admiten velocidades de transferencia de datos de 10 Mbps, 100 Mbps y 1 000 Mbps compatibles con Wake-on-LAN.
- Una tarjeta Dell Remote Access Controller (DRAC 5), que proporciona administración remota de sistemas, recuperación del sistema en caso de bloqueo y control de alimentación para Dell PowerEdge.
- Un subsistema de vídeo integrado compatible con VGA con una controladora de vídeo PCI ATI ES1000 a 33 MHz. Este subsistema de vídeo contiene un mínimo de 32 MB de memoria gráfica que admite gráficos en 2D. La resolución máxima es de 1 600 x 1 200 con 65 536 colores; admite gráficos de color verdadero en las resoluciones siguientes: 640 x 480, 800 x 600, 1 024 x 768 y 1 280 x 1 024. Cuando la tarjeta de acceso remoto opcional está instalada, la resolución máxima de vídeo es de 1 280 x 1 024.
- Módulos de ventilador, cada uno con dos ventiladores de dos rotores situados delante del procesador y la memoria.
-
Módulos de ventilador, cada uno con dos ventiladores de dos rotores situados delante de la unidad de fuente de alimentación (PSU). Estos ventiladores se utilizan para las dos PSU redundantes (unidades de disco duro de acoplamiento activo y configuración de PSU redundante).
-
Conector serie para admitir la redirección de consola.
- Funciones de seguridad, como por ejemplo detección de intrusión en el chasis y cerradura en el embellecedor opcional.
- Un módulo de plataforma segura (TPM) versión 1.2 integrado para aplicaciones de seguridad, que permite generar y almacenar claves, así como almacenar contraseña y certificados digitales (no está disponible en China).
- Circuitos/software de administración de sistemas que supervisan las temperaturas y los voltajes del sistema críticos.
- En el panel posterior se incluyen el conector de vídeo, el conector serie, dos conectores USB y dos conectores del adaptador de red.
- En el panel frontal se incluyen un conector VGA y dos conectores USB.
- Se incluye un conector USB interno para una memoria USB de inicio.
- LCD de panel frontal 1x5 para la ID y los mensajes de error del sistema.
Para obtener más información sobre componentes específicos, consulte “Especificaciones técnicas” en la página 119.
El software siguiente está incluido en el sistema:
- Un programa de configuración del sistema para ver y cambiar información de configuración del sistema. Para obtener más información, consulte “Uso del programa de configuración del sistema” en el Manual del propietario del hardware.
- Funciones de seguridad mejoradas, entre las que se incluyen una contraseña del sistema y una contraseña de configuración, disponibles mediante el programa de configuración del sistema.
- Controladores de vídeo para visualizar programas en modos de alta resolución.
Software de administración de sistemas y CD de documentación.
Sistemas operativos admitidos
- Microsoft ^ Windows Server ^ 2008 Web, Standard y Enterprise (x86 de 32 bits) Edition (si están disponibles)
- Microsoft Windows Server 2008 Web, Standard, Small Business Server (Premium y Standard) y Enterprise (x64) Edition (si están disponibles)
- Microsoft Windows Server 2003 Web, Standard, Small Business Server (Premium y Standard) y Enterprise (x86 de 32 bits) Edition (SP1 y SP2)
- Microsoft Windows Server 2003 Standard y Enterprise (x64) Edition
- Microsoft Windows Server 2003 R2 Standard, Small Business Server (Premium y Standard) y Enterprise (x86 de 32 bits) Edition
- Microsoft Windows Server 2003 R2 Standard y Enterprise (x64) Edition
• R e d® Enterprise Linux® ES (versiones 4 y 5) (x86_32) - Red Hat Enterprise Linux ES (versiones 4 y 5) (x86_64)
• S U® SinuE Enterprise Server 9 (x86_64) con SP4 o posterior - SUSE Linux Enterprise Server 10 (x86_64)
NOTA: Para obtener la información más reciente sobre los sistemas operativos admitidos, visite www.dell.com.
Otra información útil
PRECAUCIÓN: La Guía de información del producto contiene información importante sobre seguridad y normativas. La información sobre la garantía puede estar incluida en este documento o constar en un documento aparte.
- En los documentos Guía de instalación del rack o Instrucciones de instalación del rack, incluidos con el rack, se describe cómo instalar el sistema en un rack.
- En la Guía de introducción se ofrece una visión general sobre los componentes, la configuración y las especificaciones técnicas del sistema.
- En el Manual del propietario del hardware se proporciona información sobre los componentes del sistema y se describe cómo solucionar problemas del sistema e instalar o sustituir componentes.
- Los CD que se facilitan con el sistema proporcionan documentación y herramientas para configurar y administrar el sistema.
- En la documentación del software de administración de sistemas se describen las funciones, los requisitos, la instalación y el funcionamiento básico del software.
- En la documentación del sistema operativo se describe cómo instalar (si es necesario), configurar y utilizar el software del sistema operativo.
- En la documentación de los componentes adquiridos por separado se incluye información para configurar e instalar las opciones correspondientes.
- Algunas veces, con el sistema se incluyen actualizaciones que describen los cambios realizados en el sistema, en el software o en la documentación.
NOTA: Compruebe si hay actualizaciones en support.dell.com y, si las hay, léalas antes de proceder a la instalación, puesto que a menudo sustituyen la información contenida en otros documentos.
- Es posible que se incluyan notas de la versión o archivos Léame para proporcionar actualizaciones de última hora relativas al sistema o a la documentación, o material de consulta técnica avanzada destinado a técnicos o usuarios experimentados.
Obtención de asistencia técnica
Si no comprende algún procedimiento descrito en esta guía o si el sistema no funciona del modo esperado, consulte el Manual del propietario del hardware.
Tiene a su disposición el servicio de formación y certificación Dell para empresas. Para obtener más información, visite www.dell.com/training. Es posible que este servicio no se ofrezca en todas las regiones.
Instalación y configuración
PRECAUCIÓN: Antes de realizar el procedimiento siguiente, lea y siga las instrucciones de seguridad y la información importante sobre normativas incluidas en la Guía de información del producto.
PRECAUCIÓN: Siempre que necesite levantar el sistema, pida la ayuda de otros. Con el fin de evitar lesiones personales, no intente mover el sistema usted solo.
En esta sección se describen los pasos para configurar el sistema por primera vez.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento. Guarde el material de embalaje por si lo necesita más adelante.

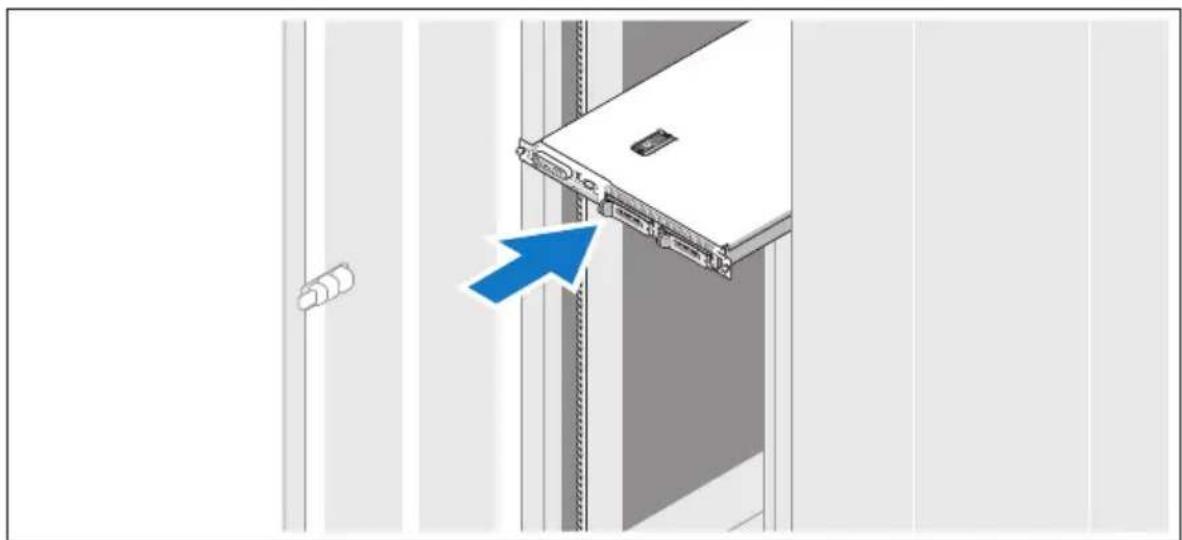

Instalación del riel y del sistema en un rack
Después de leer las instrucciones de seguridad incluidas en la documentación del sistema relativa a la instalación del rack, instale el sistema en el rack.
Consulte la documentación de instalación del rack para obtener instrucciones sobre la instalación del sistema en un rack. Para obtener pautas sobre alimentación y refrigeración, consulte la herramienta de planificación de la capacidad del rack en www.dell.com.
Conexión del teclado, el ratón y el monitor
Conecte el teclado, el ratón y el monitor (opcional).
Los conectores de la parte posterior del sistema incluyen iconos que indican qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos (si los hay) del conector del cable del monitor.
Conexión de la alimentación
Conecte los cables de alimentación al sistema (en la ilustración se muestra un sistema redundante). En los sistemas redundantes, fije los cables con las dos tiras de velcro que se suministran con el sistema, tal como se indica. En los sistemas sin redundancia, fije el soporte de retención del cable de alimentación que se suministra con el sistema.
Conecte el otro extremo del cable a una toma eléctrica con conexión a tierra o a otra fuente de energía, como por ejemplo un sistema de alimentación ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).
Encendido del sistema
Encienda el sistema y el monitor (opcional).
Presione el botón de encendido del sistema y del monitor. Los indicadores luminosos de alimentación deberían encenderse. Ajuste los controles del monitor hasta que la imagen mostrada sea satisfactoria.
Instalación del embellecedor
Instale el embellecedor (opcional).
Finalización de la configuración del sistema operativo
Si ha adquirido un sistema operativo preinstalado, consulte la documentación del sistema operativo que se suministra con el sistema. Para instalar un sistema operativo por primera vez, consulte la Guía de instalación rápida. Asegúrese de que el sistema operativo está instalado antes de instalar hardware o software no adquirido con el sistema.
Especificaciones técnicas
Procesador
Tipo de procesador Procesador de un solo núcleo
Intel ^® Cclcron ^® 445
O bien:
Procesador de doble núcleo
Intel Core ^TM 2 Duo secuencia E6305 o E6405
O bien:
Procesador de cuatro núcleos Intel Xeon®
Tipo de bus PCI-X, PCIe
Ranuras de expansión para dos tarjetas verticales opcionales
Tarjeta vertical 1
Tarjeta vertical PCIe central
Una ranura PCIe x8 de altura completa y media longitud
Tarjeta vertical PCIe izquierda
Una ranura PCIe x8 de altura completa y media longitud
Tarjeta vertical 2
Tarjeta vertical PCI-X izquierda
Una ranura PCI-X de 64 bits a 133 MHz de altura completa y media longitud
Tarjeta vertical PCIe central
Una ranura PCIe x8 de altura completa y media longitud
Memoria
Arquitectura Hasta seis módulos de memoria RDRAM DDR2 registrada a 677 MIIz con ECC
Zócalos de módulo de memoria Seis de 240 patas
Capacidades de módulo de 512 MB, 1 GB, 2 GB y 4 GB memoria
RAM mínima 512 MB (un módulo de 512 MB)
RAM máxima 24 GB
Unidades
SATA Hasta dos unidades internas de 3,5 pulgadas (acoplamiento activo opcional)
SAS Hasta dos unidades internas de 3,5 pulgadas con una tarjeta controladora SAS opcional (acoplamiento activo opcional)
Unidad de CD/DVD Una unidad de DVD o de CD-RW/DVD combinada opcional en un compartimiento para unidades de dispositivo
NOTA: Los dispositivos de DVD son sólo de datos.
Unidad flash USB Una unidad opcional que emula una unidad de disquete o de disco duro
Conectores
Acceso externo
Parte posterior
Adaptador de red Dos RJ-45 (para adaptadores de red de 1 gigabit integrados)
Seric 9 patas
USB Dos de 4 patas compatibles con USB 2.0
Vídeo VGA de 15 patas
Conectores (continuación)
| Parte frontal | |
| Vídeo | VGA de 15 patas |
| USB | Dos de 4 patas compatibles con USB 2.0 |
| Acceso interno | |
| Canales SATA | Tres de 7 patas |
| Memoria USB | Uno de 4 patas compatible con USB 2.0 |
Vídeo
Tipo de vídeo Controladora VGA ATI ES1000 integrada
Memoria de vídeo DDR II de 32 MB mínimo o 64 MB máximo
Alimentación
| Fuente de alimentación de CA | |
| Potencia | PSU redundante de 400 W para unidades de disco duro de acoplamiento activo más configuración de PSU redundante (configuración máxima) |
| Voltaje | 100–240 V CA, 50/60 Hz |
| Corriente de conexión máxima | En condiciones normales de línea y en todo el ambiente del rango operativo del sistema, la corriente de la conexión puede alcanzar los 25 A durante 10 ms o menos |
Batería del sistema Batería de tipo botón de litio CR2032 de 3 V
Características físicas
| Altura 4,2 cm | |
| Anchura 42,6 cm | |
| Profundidad | |
| Con embellecedor opcional | 69,3 cm |
| Sin embellecedor opcional | 66 cm |
| Peso en kg (configuración máxima) | 13,45 kg |
Especificaciones ambientales
NOTA: Para obtener información adicional sobre medidas medioambientales relativas a configuraciones del sistema específicas, visite www.dell.com/environmental_datasheets.
Temperatura
| En funcionamiento | De 10 a 35 °C |
| En almaccnamiento | De -40 a 65 °C |
Humedad relativa
| En funcionamiento | Del 20 al 80% (sin condensación) con unagradación de humedad máxima del 10% por hora |
| En almacenamiento | Del 5 al 95% (sin condensación) |
Vibración máxima
| En funcionamiento | 0,26 Grms a 5–350 Hz durante 15 minutos |
| En almacenamiento | 1,54 Grms a 10–250 Hz durante 15 minutos |
Impacto máximo
| En funcionamiento | Un choque en el sentido positivo del eje z(un choque en cada lado del sistema) de 31 G durante un máximo de 2,6 ms |
| En almacenamiento | Seis choques ejecutados consecutivamente en los ejes x, y y z positivo y negativo(un choque en cada lado del sistema)de 71 G durante un máximo de 2 ms |
Altitud
| En funcionamiento | Dc -16 a 3 048 m |
NOTA: Para altitudes superiores a los 900 m, la temperatura máxima de funcionamiento se reduce 1 °C cada 93 m.
En almacenamiento Dc -16 a 10 600 m
Nivel de contaminación atmosférica
Clasc G2 o menos de acuerdo con ISA-S71.04-1985
,הכלההוּרָהִיַעֹתְהִיַעֹתְהִיַעֹתְהִיַעֹתְהִיַעֹתְהִיַעֹתְהִיַעֹתְהִיַעֹתְהִיַעֹתְהִם:בִרָה .www.dell.com/environmental_datasheets
- Procedimientos iniciales
- con el sistema
- Notas, avisos y precauciones
- Componentes del sistema
- Sistemas operativos admitidos
- Otra información útil
- Obtención de asistencia técnica
- Instalación y configuración
- Desembalaje del sistema
- Instalación del riel y del sistema en un rack
- Conexión del teclado, el ratón y el monitor
- Conexión de la alimentación
- Encendido del sistema
- Instalación del embellecedor
- Finalización de la configuración del sistema operativo
- Especificaciones técnicas
- Procesador
- Memoria
- Unidades
- Conectores
- Vídeo
- Especificaciones ambientales
Marca : DELL
Modelo : PowerEdge 300
Categoría : Servidor
