MODE D'EMPLOI PowerEdge 300 DELL
Guide de mise en route
Guide de mise en route
Remarques, avis et précautions
REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre ordinateur.
AVIS : Un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.
PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle ou de mort.
Les informations contenues dans ce document peuvent être modifiées sans préavis. © 2007 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell, le logo DELL et PowerEdge sont des marques de Dell Inc. ; Intel, Pentium, Celeron et Xeon sont des marques déposées de Intel Corporation aux États-Unis et dans d'autres pays ; Core est une marque de Intel Corporation aux États-Unis et dans d'autres pays ; Microsoft, Windows et Windows Server sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ; Red Hat et Enterprise Linux sont des marques déposées de Red Hat Inc. ; SUSE est une marque déposée de Novell Inc.
D'autres marques et noms de marques peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. dénie tout intérêt propriétaire vis-à-vis des marques et des noms de marque autres que les siens.
Modèle SMT
Décembre 2007 N/P HR210 Rév. A00
Caractéristiques du système
Les principales caractéristiques du système sur le plan matériel et logiciel sont les suivantes :
- Châssis 1U/1S montable en rack avec support pour rails statiques et rails coulissants.
REMARQUE : Utilisez le programme de configuration du système pour visualiser les informations concernant les processeurs. Voir "Using the System Setup Program" (Utilisation du programme de configuration du système) dans le document Hardware Owner's Manual(Manuel du propriétaire).
• L'un des deux processeurs suivants est installé :
- Processeur à cœur unique Intel ^ Celeron ^ 445
- Processeur double cœur Intel Core™2 Duo E6305 ou E6405
-
Processeur quadruple cœur Intel Xcon ^ X3323, X3353 ou X3363
-
Un minimum de 512 Mo de mémoire, sous forme de barrettes DDR2 à une seule ou deux rangées de connexion, à registres et avec ECC, cadencées à 667 MHz. Extension possible (jusqu'à 24 Go maximum) via l'installation de combinaisons de barrettes de 512 Mo, 1 Go, 2 Go ou 4 Go dans les six emplacements mémoire de la carte système.
- L'une des options suivantes pour la carte de montage :
- Deux cartes de montage (gauche et centrale) offrant chacune un logement d'extension PCI-Express x8.
-OU-
- Une carte de montage (installée au centre) comprenant un logement d'extension PCI-Express x8.
- Une carte de montage (installée à gauche) comprenant un logement d'extension PCI-X 64 bits à 3,3 V (133 MHz).
- Un lecteur de DVD de 12,7 mm ou un lecteur combo CD-RW/DVD, installé dans une baie de périphérique.
- Prise en charge des configurations suivantes pour les disques durs internes :
- Jusqu'à deux disques durs SATA internes de 3,5 pouces, avec la carte contrôleur SAS en option (version enfichable à chaud disponible en option).
- Jusqu'à deux disques durs SAS (Serial-Attached SCSI) internes de 3,5 pouces, avec une carte contrôleur SAS en option (version enfichable à chaud disponible en option).
- Un contrôleur d'accès distant en option (pour la gestion de systèmes à distance), installé dans le logement dédié de la carte système.
- Un lecteur flash USB (en option) émulant un lecteur de disquette ou un disque dur.
- Un bloc d'alimentation de 400 W (bloc d'alimentation redondant disponible en option).
- Deux cartes réseau Ethernet Gigabit intégrées prenant en charge des débits de 10, 100 ou 1000 Mbps avec prise en charge de la fonction Wake-on-LAN.
- Un contrôleur DRAC5 (Dell Remote Access Controller Card 5) fournissant des fonctions de gestion de systèmes à distance, de récupération d'urgence et de contrôle de l'alimentation pour Dell PowerEdge.
- Un sous-système vidéo compatible VGA intégré avec contrôleur vidéo PCI ATI ES1000 (33 MHz). Ce sous-système dispose d'un minimum de 32 Mo de mémoire graphique avec prise en charge des graphiques en 2D. La résolution maximale prise en charge est de 1600 x 1200 avec 65536 couleurs. Les graphiques True-color sont pris en charge dans les résolutions suivantes : 640 x 480, 800 x 600, 1024 x 768 et 1280 x 1024. Lorsque la carte RAC en option est installée, la résolution vidéo maximale est de 1280 x 1024.
- Quatre modules de ventilation, chacun comprenant deux ventilateurs à double rotor, positionnés devant le processeur et la mémoire.
- Modules de ventilation comprenant deux ventilateurs à double rotor, positionnés devant les blocs d'alimentation. Ces ventilateurs sont utilisés pour les deux blocs d'alimentation redondants (configuration comprenant des disques durs enfichables à chaud et des blocs d'alimentation redondants).
- Un connecteur série assurant la prise en charge de la redirection de console.
- Des fonctions de sécurité telles que la détection des intrusions dans le châssis et le verrou du cadre en option.
- Puce TPM (Trusted Platform Module) intégrée version 1.2, utilisée pour la sécurité des applications et pouvant générer et mémoriser des clés, des mots de passe et des certificats numériques (non disponible en Chine).
- Des circuits/logiciels de gestion de systèmes surveillant les tensions et les températures critiques.
• Le panneau arrière contient un port série, un port vidéo, deux ports USB et deux connecteurs de carte réseau. - Le panneau avant comprend deux connecteurs USB et un connecteur VGA.
- Un connecteur USB interne permet d'installer une clé de mémoire amorçable.
- L'écran LCD 1x5 du panneau avant affiche l'ID du système et les messages d'erreur.
Pour plus d'informations sur des caractéristiques spécifiques, voir "Spécifications techniques", à la page 40.
Les logiciels suivants sont livrés avec le système :
- Programme de configuration du système permettant de consulter et de modifier les informations de configuration. Pour plus d'informations, voir “Using the System Setup Program” (Utilisation du programme de configuration du système), dans le document Hardware Owner's Manual (Manuel du propriétaire).
- Fonctions de sécurité avancées (disponibles dans le programme de configuration du système) permettant de définir un mot de passe système et un mot de passe de configuration.
- Pilotes vidéo permettant d'afficher des programmes dans les modes à haute résolution.
CD contenant les logiciels de gestion de systèmes et la documentation.
Systèmes d'exploitation pris en charge
- Microsoft ^ Windows Server ^ 2008 32 bits/x86 éditions Web, Standard et Enterprise (selon disponibilité)
- Microsoft Windows Server 2008 64 bits éditions Web, Standard, Small Business Server (Premium et Standard) et Enterprise (selon disponibilité)
- Microsoft Windows Server 2003 32 bits/x86 éditions Web, Standard, Small Business Server (Premium et Standard) et Enterprise (SP1 et SP2)
- Microsoft Windows Server 2003 64 bits éditions Standard et Enterprise
- Microsoft Windows Server 2003 R2 32 bits/x86 éditions Standard, Small Business Server (Premium et Standard) et Enterprise
• Microsoft Windows Server 2003 R2 64 bits éditions Standard et Enterprise
• R e d® Enterprise Linux® ES, x86_32, versions 4 et 5
• Red Hat Enterprise Linux ES, x86_64, versions 4 et 5
• S U® SinuE Enterprise Server 9, x86_64, SP4 ou suivant - SUSE Linux Enterprise Server 10, x86_64
REMARQUE : Pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge, rendez-vous sur le site www.dell.com.
Autres informations utiles
PRÉCAUTION : Le document Product Information Guide (Guide d'information sur le produit) contient d'importantes informations se rapportant à la sécurité et aux réglementations. Les informations sur la garantie se trouvent soit dans ce document, soit à part.
- Les documents Rack Installation Guide (Guide d'installation du rack) et Rack Installation Instructions (Instructions d'installation du rack) fournis avec la solution rack décrivent l'installation du système.
- Le document Getting Started Guide (Guide de mise en route) décrit les caractéristiques du système, les procédures de configuration et les spécifications techniques.
- Le document Hardware Owner's Manual (Manuel du propriétaire) contient des informations sur les caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation ou au remplacement de composants.
- Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration et à la gestion du système.
- La documentation des logiciels de gestion de systèmes contient des informations sur les fonctionnalités, l'installation et l'utilisation de base de ces logiciels, ainsi que sur la configuration requise.
- La documentation du système d'exploitation indique comment installer (au besoin), configurer et utiliser le système d'exploitation.
- La documentation fournie avec les composants achetés séparément contient des informations permettant de configurer et d'installer ces options.
- Des mises à jour sont parfois fournies avec le système. Elles décrivent les modifications apportées au système, aux logiciels ou à la documentation.
REMARQUE : Vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com et lisez-les en premier, car elles remplacent souvent les informations contenues dans les autres documents.
- Si des notes d'édition ou des fichiers lisez-moi (readme) sont fournis, ils contiennent des mises à jour de dernière minute apportées au système ou à la documentation, ou bien des informations techniques avancées destinées aux utilisateurs expérimentés ou aux techniciens.
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme prévu, reportez-vous au document Hardware Owner's Manual (Manuel du propriétaire).
Des formations et certifications Dell Enterprise sont disponibles.
Pour plus d'informations, consultez le site www.dell.com/training.
Ce service n'est disponible que dans certains pays.
Installation et configuration
PRÉCAUTION : Avant de commencer la procédure suivante, lisez et appliquez les consignes de sécurité et les informations importantes sur les réglementations figurant dans le document Product Information Guide (Guide d'information sur le produit).
PRÉCAUTION : Demandez toujours de l'aide avant de soulever le système. N'essayez pas de le soulever seul, car vous risqueriez de vous blesser.
Cette section décrit les opérations à effectuer lors de la configuration initiale du système.
Déballage du système
Sortez le système de son emballage et identifiez chaque élément. Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.

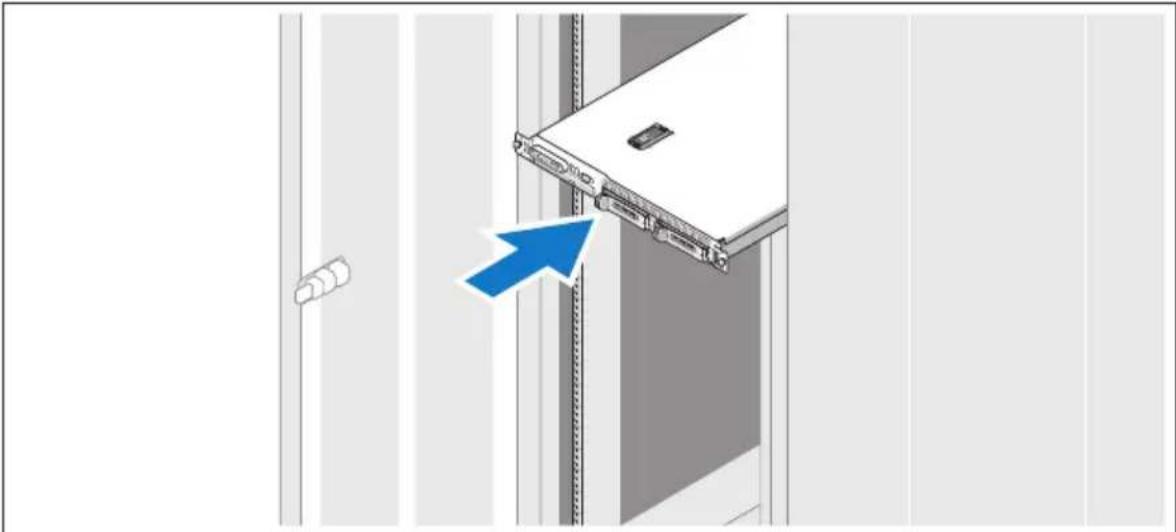

Installation des rails et du système dans un rack
Commencez par lire les consignes de sécurité qui se trouvent dans la documentation d'installation du rack, puis installez le système dans le rack.
Consultez la documentation d'installation en rack pour obtenir les instructions appropriées. Pour obtenir des directives concernant l'alimentation et le refroidissement, reportez-vous au planificateur de capacité des racks disponible sur le site www.dell.com.
Connexion du clavier, de la souris et du moniteur
Connectez le clavier et la souris, ainsi que le moniteur (si nécessaire). Utilisez les icônes des connecteurs situés à l'arrière du système pour savoir où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.
Branchement des câbles d'alimentation
Branchez le(s) câble(s) d'alimentation sur le système (l'illustration présente un système redondant). Pour les systèmes redondants, attachez les câbles à l'aide des deux bandes Velcro fournies avec le système, comme indiqué dans l'illustration. Pour les systèmes non redondants, installez le support de fixation de câble d'alimentation fourni avec le système.
Branchez ensuite l'autre extrémité du câble sur une prise de courant mise à la terre ou sur une source d'alimentation autonome (onduleur ou unité de distribution de l'alimentation [PDU]).
Mise sous tension du système
Mettez le système sous tension, ainsi que le moniteur, si nécessaire.
Appuyez sur le bouton d'alimentation du système et sur celui du moniteur. Les voyants d'alimentation doivent s'allumer. Réglez le moniteur jusqu'à ce que l'image soit correctement affichée.
Installation du cadre
Finalisation de l'installation du système d'exploitation
Si vous avez acheté un système d'exploitation préinstallé, consultez tout d'abord la documentation associée, qui a été fournie avec l'ordinateur. Si vous installez un système d'exploitation pour la première fois, consultez le document Quick Installation Guide (Guide d'installation rapide). Veillez à installer le système d'exploitation avant tout élément matériel ou logiciel acheté séparément.
Spécifications techniques
| Processeur | |
| Type de processeur | Processeur à cœur unique Intel® Celeron® 445 -ou-Processeur double cœur Intel CoreTM2 Duo E6305 ou E6405 -ou-Processeur quadruple cœur Intel Xeon® X3323, X3353 ou X3363 |
Bus d'extension
| Type de bus PCI-X, PCIe | |
| Logements d'extension – Deux cartes de montage en option | |
| Carte de montage 1 | |
| Carte de montagePCIe centrale | Un logement PCIe x8 mi-longueur/pleine hauteur |
| Carte de montagePCI e d e g a u c h e | Un logement PCIe x8 mi-longueur/pleine hauteur |
| Carte de montage 2 | |
| Carte de montagePCI-X de gauche | Un logement PCI-X 64 bits à 133 MHzmi-longueur/pleine hauteur |
| Carte de montagePCIe centrale | Un logement PCIe x8 mi-longueur/pleine hauteur |
Mémoire
| Architecture Jusqu'à six barrettes de RDRAM DDR2 à registres et avec ECC, cadencées à 667 MHz | |
| Connecteurs mémoire Six x 240 broches | |
| Capacité des barrettes de mémoire | 512 Mo, 1 Go, 2 Go ou 4 Go |
| RAM minimale 512 Mo (une barrette de 512 Mo) | |
| RAM maximale 24 Go | |
Lecteurs
| Disques durs | |
| SATA | Jusqu'à deux disques durs internes de 3,5 pouces (disques enfichables à chaud disponibles en option) |
| SAS | Jusqu'à deux disques durs internes de 3,5 pouces avec une carte contrôleur SAS en option (disques enfichables à chaud disponibles en option) |
| Lecteur de CD/DVD Un lecteur de DVD ou un lecteur comboCD-RW/DVD (tous deux en option) installé dans une baie de périphérique REMARQUE : Les périphériques DVD sont uniquement des périphériques de données. | |
| Lecteur flash USB Un lecteur en option émulant un lecteurde disquette ou un disque dur | |
Connecteurs
| Accessibles de l'extérieur | |
| Arrière | |
| Carte réseau | Deux connecteurs RJ-45(pour cartes réseau intégrées 1 Gigabit) |
| Série | 9 broches |
| USB | Deux connecteurs à 4 broches,compatibles USB 2.0 |
| Vidéo | VGA, 15 broches |
| Avant | |
| Vidéo | VGA, 15 broches |
| USB | Deux connecteurs à 4 broches,compatibles USB 2.0 |
| Accessibles de l'intérieur | |
| Canaux SATA | Trois x 7 broches |
| Clé USB (pour clé mémoire) | Un connecteur à 4 broches, compatible USB 2.0 |
Vidéo
Type de vidéo Contrôleur VGA ATI ES1000 intégré
Mémoire vidéo 32 Mo (Minimum) - 64 Mo (Maximum), type DDR II
Alimentation
Bloc d'alimentation en CA
| Puissance | Bloc d'alimentation de 400 W redondant pour les disques durs enfichables à chaud, plus un bloc d'alimentation redondant dans la configuration maximale |
| Tension | 100 – 240 VCA, 50/60 Hz |
| Appel de courant maximal | Dans des conditions de lignes typiques et dans toute la gamme ambiante de fonctionnement du système, l'appel de courant peut atteindre 25 A pendant un maximum de 10 ms |
Pile du système Pile bouton au lithium-ion CR 2032 (3 V)
Caractéristiques physiques
Hauteur 4,2 cm (1,67 pouces)
Largeur 42,6 cm (16,78 pouces)
Profondeur
Avec le cadre en option 69,3 cm (27,29 pouces)
Sans le cadre en option 66 cm (26 pouces)
Poids (configuration maximale) 13,45 kg (29,6 livres)
Environnement
REMARQUE : Pour plus d'informations concernant les mesures d'exploitation liées à différentes configurations spécifiques, rendez-vous à l'adresse www.dell.com/environmental_datasheets.
Température
| Fonctionnement | De 10° à 35°C (50 à 95°F) |
| Stockage | De -40° à 65°C (-40° à 149°F) |
| Humidité relative | |
| Fonctionnement | De 20% à 80% (sans condensation) avec un gradient d'humidité maximal de 10% par heure |
| Stockage | De 5% à 95% (sans condensation) |
Tolérance maximale aux vibrations
| Fonctionnement | 0,26 Grms avec un balayage de 5 à 350 Hz pendant 15 minutes |
| Stockage | 1,54 Grms avec un balayage de 10 à 250 Hz pendant 15 minutes |
Choc maximal
| Fonctionnement | Une impulsion de choc de 31 G pendant un maximum de 2,6 ms sur l'axe z positif (une impulsion de chaque côté du système) |
| Stockage | Six chocs consécutifs de 71 G pendant un maximum de 2 ms en positif et négatif sur l c s a x c s x , y c t z ( u n c impulsion de chaque côté du système) |
Altitude
| Fonctionnement | De -16 à 3 048 m (-50 à 10 000 pieds) |
| REMARQUE : Pour les altitudes supérieures à 900 mètres (2 950 pieds), la température maximale de fonctionnement est réduite de 1°C tous les 93 mètres (1°F tous les 550 pieds). | |
| Stockage | Dc -16 à 10 600 m (-50 à 35 000 picds) |
Contaminants en suspension dans l'air
| Classe | G2 ou inféricure selon la norme ISA-S71.04-1985 |
Dell™ PowerEdge™
R300 Systeme
- Guide de mise en route
- Remarques, avis et précautions
- Caractéristiques du système
- Systèmes d'exploitation pris en charge
- Autres informations utiles
- Obtention d'une assistance technique
- Installation et configuration
- Déballage du système
- Installation des rails et du système dans un rack
- Connexion du clavier, de la souris et du moniteur
- Branchement des câbles d'alimentation
- Mise sous tension du système
- Installation du cadre
- Finalisation de l'installation du système d'exploitation
- Vidéo
- Alimentation
- Caractéristiques physiques
- Profondeur
- Environnement
Marque : DELL
Modèle : PowerEdge 300
Catégorie : Serveur
