PowerEdge 300 - Διακομιστής DELL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακομιστής
Μάρκα	Dell
Μοντέλο	PowerEdge 300
Διαστάσεις (Υ x Π x Β)	4,2 εκ. x 42,6 εκ. x 66 εκ. (χωρίς πλαίσιο) · 69,3 εκ. (με πλαίσιο)
Βάρος (μέγιστη διαμόρφωση)	13,45 κιλά
Τροφοδοσία	400 W, προαιρετικά εφεδρικό
Επεξεργαστής	Intel Celeron 445 (μονός πυρήνας), Core 2 Duo E6305/E6405 (διπλός πυρήνας) ή Xeon X3323/X3353/X3363 (τετραπλός πυρήνας)
Μνήμη	Έως 24 GB DDR2 ECC, 6 υποδοχές
Σκληροί δίσκοι	Έως 2 x SATA ή SAS 3,5 ιντσών (προαιρετικά hot-swap)
Κύριες λειτουργίες	Απομακρυσμένη διαχείριση DRAC5, 2 θύρες Gigabit Ethernet, ασφάλεια TPM, ανίχνευση παραβίασης
Συντήρηση και καθαρισμός	Αερισμός μέσω μονάδων ανεμιστήρων διπλού ρότορα· τακτικός καθαρισμός των γρίλιων αερισμού
Ασφάλεια	Κωδικός πρόσβασης συστήματος, κλείδωμα πλαισίου, ανίχνευση παραβίασης πλαισίου, τσιπ TPM 1.2
Ανταλλακτικά	Τροφοδοτικό, ανεμιστήρες, μνήμες, σκληροί δίσκοι, κάρτα ελεγκτή SAS
Γενικές πληροφορίες	Υποστηριζόμενα λειτουργικά συστήματα: Windows Server 2003/2008, Red Hat Enterprise Linux, SUSE Linux Enterprise Server

Συχνές ερωτήσεις - PowerEdge 300 DELL

Ποιοι τύποι επεξεργαστών υποστηρίζονται από το Dell PowerEdge 300;

Το Dell PowerEdge 300 υποστηρίζει επεξεργαστές Intel Celeron 445 (μονός πυρήνας), Intel Core 2 Duo E6305/E6405 (διπλός πυρήνας) και Intel Xeon X3323/X3353/X3363 (τετραπλός πυρήνας).

Ποια είναι η μέγιστη χωρητικότητα μνήμης;

Η μέγιστη μνήμη είναι 24 GB, με έξι υποδοχές για μνήμες DDR2 ECC στα 667 MHz.

Πώς γίνεται η εγκατάσταση του συστήματος σε rack;

Χρησιμοποιήστε το παρεχόμενο κιτ ράγας και ακολουθήστε τις οδηγίες του Rack Installation Guide. Βεβαιωθείτε ότι ακολουθείτε τις οδηγίες ασφαλείας και ότι παρέχετε επαρκή τροφοδοσία και ψύξη.

Το Dell PowerEdge 300 υποστηρίζει hot-swap σκληρούς δίσκους;

Ναι, προαιρετικά, με κάρτα ελεγκτή SAS ή SATA και εφεδρικό τροφοδοτικό.

Ποια λειτουργικά συστήματα είναι συμβατά;

Είναι συμβατό με Microsoft Windows Server 2003/2008 (32 και 64 bit), Red Hat Enterprise Linux 4 και 5, SUSE Linux Enterprise Server 9 και 10 (64 bit).

Τι είναι ο ελεγκτής DRAC5;

Ο DRAC5 (Dell Remote Access Controller 5) επιτρέπει την απομακρυσμένη διαχείριση, την ανάκτηση σε περίπτωση έκτακτης ανάγκης και τον έλεγχο τροφοδοσίας του διακομιστή.

Ποια είναι τα ενσωματωμένα μέτρα ασφαλείας;

Περιλαμβάνει ανίχνευση παραβίασης πλαισίου, προαιρετικό κλείδωμα πλαισίου, κωδικό πρόσβασης συστήματος και τσιπ TPM 1.2 για κρυπτογραφικά κλειδιά.

Πώς καθαρίζεται ο διακομιστής;

Αποσυνδέστε την τροφοδοσία, χρησιμοποιήστε ένα στεγνό πανί χωρίς χνούδι για να ξεσκονίσετε τις γρίλιες αερισμού. Αποφύγετε υγρά προϊόντα.

Ποιες είναι οι ακριβείς διαστάσεις του περιβλήματος;

Ύψος: 4,2 εκ., πλάτος: 42,6 εκ., βάθος: 66 εκ. χωρίς πλαίσιο και 69,3 εκ. με πλαίσιο.

Πού μπορώ να βρω ανταλλακτικά;

Επικοινωνήστε με την Dell ή έναν εξουσιοδοτημένο μεταπωλητή. Τα συνήθη ανταλλακτικά περιλαμβάνουν τροφοδοτικά, ανεμιστήρες, μνήμες και σκληρούς δίσκους.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PowerEdge 300 DELL

Τα πρώτα βήματα με το σύστημά σας

Τα πρώτα βήματα με το σύστημά σας

Σημειώσεις, ειδοποιήσεις και προσοχές

ΣΗΜΕΙΩΣΗ: Η ένδειξη ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιήσετε πιο σωστά τον υπολογιστή σας.

ΕΙΔΟΠΟΙΗΣΗ: Η ένδειξη ΕΙΔΟΠΟΙΗΣΗ υποδεικνύει είτε πιθανή βλάβη του υλικού είτε απώλεια δεδομένων και σας πληροφορεί πώς να αποφύγετε το πρόβλημα.

ΠΡΟΣΟΧΗ: Η ένδειξη ΠΡΟΣΟΧΗ υποδεικνύει την πιθανότητα υλικής ζημιάς, προσωπικού τραυματισμού ή θανάτου.

Οι πληροφορίες που περιέχονται στο παρόν έγγραφο ενδέχεται να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

© 2007 Dell Inc. Με επιφύλαξη όλων των δικαιωμάτων.

Απαγορεύεται αυστηρώς η αναπαραγωγή με οποιονδήποτε τρόπο χωρίς την έγγραφη άδεια της Dell Inc.

Εμπορικά σήματα που χρησιμοποιούνται σε αυτό το κείμενο: Η ονομασία Dell, το λογότυπο DELL και η ονομασία PowerEdge είναι εμπορικά σήματα της Dell Inc. Οι ονομασίες Intel, Pentium, Celeron και Xeon είναι σήματα κατατεθέντα και η ονομασία Core είναι εμπορικό σήματ της Intel Corporation στις Ηνωμένες Πολιτείες και σε άλλες χώρες. Οι ονομασίες Microsoft, Windows και Windows Server είναι εμπορικά σήματα ή σήματα κατατεθέντα της Microsoft Corporation στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες. Οι ονομασίες Red Hat και Enterprise Linux είναι σήματα κατατεθέντα της Red Hat Inc. Η ονομασία SUSE είναι σήμα κατατεθέν της Novell Inc.

Στο παρόν έγγραφο ενδέχεται να χρησιμοποιούνται άλλα εμπορικά σήματα και εμπορικές ονομασίες για αναφορά στις οντότητες που διεκδικούν τα σήματα και τις ονομασίες ή για αναφορά στα προϊόντα τους. H Dell Inc. αποποιείται οποιοδήποτε πιθανό συμφέρον ιδιοκτησίας από εμπορικά σήματα και εμπορικές ονομασίες εκτός από αυτά που έχει στην κατοχή της.

Прóтutto SMT

Δεκέμβριος 2007 P/N HR210 Αναθ. Α00

Χαρακτηριστικά συστήματος

Τα κύρια χαρακτηριστικά λογισμικού και υλικού του συστήματός σας περιλαμβάνουν:

• Πλαίσιο 1U/1S που μπορεί να τοποθετηθεί σε ράφι με στήριγμα για στατικές και ολισθαίνουσες ράβδους ολίσθησης.

ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε το πρόγραμμα Εγκατάστασης Συστήματος για να προβάλλετε πληροφορίες για τον επεξεργαστή. Ανατρέξτε στην ενότητα «Χρήση του Προγράμματος εγκατάστασης συστήματος» στο Εγχειρίδιο κατόχου υλικού.

• Έναν από τους παρακάτω επεξεργαστές:

• Επεξεργαστή Intel® Celeron® 445 μονού πυρήνα
• Επεξεργαστή διπλού πυρήνα Intel Core™2 Duo E6305 ή E6405

• Επεξεργαστή τετραπλού πυρήνα Intel Xeon® X3323, X3353, ή X3363

• Τουλάχιστον 512 MB σε καταχωρισμένες μονάδες μνήμης 667 MHz DDR2 με ECC, απλής ή διπλής σειράς, με δυνατότητα αναβάθμισης σε 24 GB το μέγιστο, με εγκατάσταση συνδυασμών μονάδων μνήμης των 512 MB, 1 GB, 2 GB ή 4 GB στις έξι υποδοχές μονάδων μνήμης επάνω στην πλακέτα του συστήματος.
  • Mía από τις παρακάτω επιλογές κάρτας ανόδου δικτύου:

- Δύο κάρτες ανόδου δικτύου (κάρτες ανόδου δικτύου στα αριστερά και στο κέντρο), καθεμία από τις οποίες παρέχει μια μακρόστενη υποδοχή επέκτασης PCI-Express μήκους x8.

H

- Mía κάρτα ανόδου δικτύου (κεντρική κάρτα ανόδου δικτύου), που παρέχει μια μακρόστενη υποδοχή επέκτασης x8 PCI-Express.

- Mía κάρτα ανόδου δικτύου (κάρτα ανόδου δικτύου στα αριστερά) που παρέχει μία υποδοχή επέκτασης 3,3 V, 64 bit 133MHz PCI-X.

- Mía μονάδα DVD 12,7 mm ή μονάδα συνδυασμού CD-RW/DVD σε φατνίο μονάδας συσκευής.

• Υποστήριξη για τις ακόλουθες διαμορφώσεις εσωτερικών σκληρών δίσκων:
• Έως και δύο εσωτερικούς σκληρούς δίσκους SATA των 3,5 ιντσών με προαιρετική κάρτα ελεγκτή SAS (διαθέσιμη η επιλογή θερμής σύνδεσης).
• Έως και δύο εσωτερικούς σκληρούς δίσκους σειριακής σύνδεσης SCSI (SAS) των 3,5 ιντσών με προαιρετική κάρτα ελεγκτή SAS (διαθέσιμη η επιλογή θερμής σύνδεσης).
  • Προαιρετικό ελεγκτή απομακρυσμένης πρόσβασης για απομακρυσμένη διαχείριση συστημάτων, ο οποίος είναι εγκατεστημένος στην αποκλειστική υποδοχή της πλακέτας του συστήματος.
  • Προαιρετική μονάδα flash USB, η οποία προσομοιώνει μια μονάδα δισκέτα ή μονάδα σκληρού δίσκου.
• Μία παροχή τροφοδοσίας 400 W (διατίθεται προαιρετική εφεδρική τροφοδοσία).
• Δύο ενσωματωμένες προσαρμογείς δικτύου Gigabit Ethernet, με δυνατότητα υποστήριξης ταχυτήτων δεδομένων της τάξης των 10 Mbps, 100 Mbps και 1.000 Mbps με υποστήριξη για Wake-on-LAN.
• Mia κάρτα ελεγκτή απομακρυσμένης πρόσβασης Dell (DRAC5), η οποία παρέχει απομακρυσμένη διαχείριση συστήματος, επαναφορά συστήματος που έχει καταρρεύσει και λειτουργίες ελέγχου ενέργειας για τα Dell PowerEdge.
• Ένα ενσωματωμένο υποσύστημα οθόνης συμβατό με VGA με ελεγκτή οθόνης ATI ES1000, 33 MHz PCI. Αυτό το υποσύστημα οθόνης περιέχει κατ ελάχιστον 32MB μνήμης οθόνης με υποστήριξη για δισδιάστατα γραφικά. Η μέγιστη ανάλυση είναι 1600 x 1200 με 65.536 χρώματα. Τα γραφικά με πραγματικά χρώματα υποστηρίζονται για τις ακόλουθες αναλύσεις: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024. Όταν είναι εγκατεστημένη η προαιρετική κάρτα απομακρυσμένης διαχείρισης, η μέγιστη ανάλυση οθόνης είναι 1280 x 1024.

• Μονάδες ανεμιστήρων, καθεμία από τις οποίες αποτελείται από δύο ανεμιστήρες με διπλό ρότορα που βρίσκονται στο μπροστινό μέρος του επεξεργαστή και της μνήμης.

• Μονάδες ανεμιστήρων που αποτελούνται από δύο ανεμιστήρες με διπλό ρότορα που βρίσκονται στο μπροστινό μέρος του PSU. Οι ανεμιστήρες αυτού χρησιμοποιούνται για τα δύο εφεδρικά PSU (διαμόρφωση με μονάδες σκληρού δίσκου θερμής σύνδεσης και με εφεδρικό PSU).
  • Σειριακός συζευκτήρας για υποστήριξη ανακατεύθυνσης κονσόλας.
  • Δυνατότητες ασφάλειας, συμπεριλαμβανομένης της ανίχνευσης διείσδυσης στο πλαίσιο και ασφάλεια κλειδιού στην προαιρετική πρόσοψη μονάδας.

• Ενσωματωμένη Trusted Platform Module (TPM), έκδοση 1.2, η οποία χρησιμοποιείται για εφαρμογές ασφαλείας, με δυνατότητα δημιουργίας και αποθήκευσης κλειδιών καθώς και δυνατότητα αποθήκευσης κωδικών και ψηφιακών πιστοποιητικών (μη διαθέσιμη στην Κίνα).
• Λογισμικό/ομάδα ηλεκτρικών κυκλωμάτων για τη διαχείριση συστημάτων, η οποία παρακολουθεί τις κρίσιμες τάσεις και θερμοκρασίες του συστήματος.
• Οι συζευκτήρες του πίσω μέρους περιλαμβάνουν συζευκτήρα οθόνης, σειριακό συζευκτήρα, δύο συζευκτήρες USB και δύο συζευκτήρες προσαρμογέων δικτύου.
• Οι συζευκτήρες του εμπρός μέρους περιλαμβάνουν ένα συζευκτήρα VGA και δύο συζευκτήρες USB.
  • Έναν εσωτερικό συζευκτήρα USB για κλειδί μνήμης εκκίνησης.
• Μπροστινό πλαίσιο 1x5 LCD για την ταυτότητα συστήματος και μηνύματα σφαλμάτων.

Για περισσότερες πληροφορίες σχετικά με συγκεκριμένα χαρακτηριστικά, ανατρέξτε στην ενότητα «Τεχνικές προδιαγραφές» στη σελίδα 72.

Με το σύστημά σας περιλαμβάνεται το παρακάτω λογισμικό:

- Ένα πρόγραμμα Εγκατάστασης συστήματος για προβολή και πληροφορίες για τη μεταβολή της διαμόρφωσης του συστήματος. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα «Χρήση του Προγράμματος εγκατάστασης συστήματος» στο Εγγειρίδιο κατόχου υλικού.

• Βελτιωμένα χαρακτηριστικά ασφάλειας, συμπεριλαμβανομένου ενός κωδικού πρόσβασης στο σύστημα και ενός κωδικού για την εγκατάσταση, τα οποία είναι διαθέσιμα μέσω του προγράμματος Εγκατάστασης συστήματος.
  • Προγράμματα οδήγησης οθόνης για την προβολή προγραμμάτων σε τρόπους λειτουργίας υψηλής ανάλυσης.

CD λογισμικού και τεκμηρίωσης για τη διαχείριση συστημάτων.

Λειτουργικά συστήματα που υποστηρίζονται

• Microsoft ^® Windows Server ^® 2008, εκδόσεις Web, Standard και Enterprise (32 bit x86) (όταν υπάρχουν διαθέσιμες)
• Microsoft Windows Server 2008, εκδόσεις Web, Standard, Small Business Server (Premium και Standard) και Enterprise (x64) (όταν υπάρχουν διαθέσιμες)
  • Microsoft Windows Server 2003, εκδόσεις Web, Standard, Small Business Server (Premium και Standard) και Enterprise (32-bit x86) (SP1 και SP2)
  • Microsoft Windows Server 2003, εκδόσεις Standard και Enterprise (x64)
  • Microsoft Windows Server 2003 R2, εκδόσεις Standard, Small Business Server (Premium και Standard) και Enterprise (32-bit x86)
  • Microsoft Windows Server 2003 R2, εκδόσεις Standard και Enterprise (x64)
  • Red Hat® Enterprise Linux® ES (εκδόσεις 4 και 5) (x86_32)
  • Red Hat Enterprise Linux ES (εκδόσεις 4 και 5) (x86_64)
  • SUSE® Linux Enterprise Server 9 (SP4 ή μεταγενέστερο) (x86_64)
  • SUSE Linux Enterprise Server 10 (x86_64)

ΣΗΜΕΙΩΣΗ: Για τις πιο πρόσφατες πληροφορίες σχετικά με τα λειτουργικά συστήματα που υποστηρίζονται, επισκεφτείτε τη διεύθυνση www.dell.com.

Άλλες πληροφορίες που ενδέχεται να χρειαστείτε

ΠΡΟΣΟΧΗ: Ο Οδηγός Πληροφοριών Προϊόντος παρέχει σημαντικές πληροφορίες για την ασφάλεια και τους ρυθμιστικούς κανόνες. Οι πληροφορίες για την εγγύηση ενδέχεται να συμπεριλαμβάνονται μέσα σε αυτό το έγγραφο ή ως ξεχωριστό έγγραφο.

- Ο Οδηγός εγκατάστασης σε ράφι ή οι Οδηγίες εγκατάστασης σε ράφι που συνοδεύουν τη δική σας λύση σε ράφι περιγράφουν τον τρόπο εγκατάστασης του συστήματός σας σε ράφι.

• Ο Οδηγός «Τα Πρώτα Βήματα» προσφέρει μια επισκόπηση σχετικά με τις δυνατότητες του συστήματος, τη ρύθμιση του συστήματός σας και τις τεχνικές προδιαγραφές.

- Το Εγχειρίδιο κατόχου υλικού παρέχει πληροφορίες σχετικά με τα χαρακτηριστικά του συστήματος και περιγράφει την αντιμετώπιση προβλημάτων του συστήματός σας και την εγκατάσταση ή την αντικατάσταση συστατικών στοιχείων του συστήματος.

• Τα CD που συνοδεύουν το σύστημά σας παρέχουν τεκμηρίωση και εργαλεία για τη ρύθμιση παραμέτρων και τη διαχείριση του συστήματός σας.

- Η τεκμηρίωση του λογισμικού διαχείρισης συστημάτων περιγράφει τα χαρακτηριστικά, τις απαιτήσεις, την εγκατάσταση και τη βασική λειτουργία του λογισμικού.

- Η τεκμηρίωση του λειτουργικού συστήματος περιγράφει τον τρόπο εγκατάστασης (εάν είναι απαραίτητο), διαμόρφωσης και χρήσης του λογισμικού του λειτουργικού συστήματος.

- Η τεκμηρίωση για συστατικά στοιχεία που τυχόν αγοράσατε ξεχωριστά παρέχει πληροφορίες για τη ρύθμιση παραμέτρων και την εγκατάσταση αυτών των επιλογών.

- Μερικές φορές παρέχονται ενημερωμένες εκδόσεις μαζί με το σύστημα, για να περιγράψουν αλλαγές στο σύστημα, το λογισμικό ή/και την τεκμηρίωση.

ΣΗΜΕΙΩΣΗ: Ελέγχετε πάντοτε για ενημερωμένες εκδόσεις στην τοποθεσία support.dell.com και να διαβάζετε πρώτα τις ενημερωμένες εκδόσεις επειδή πολύ συχνά καθιστούν ξεπερασμένες τις πληροφορίες άλλων εγγράφων.

- Σημειώσεις έκδοσης ή αρχεία readme ενδέχεται να περιλαμβάνονται για να παρέχουν τις τελευταίες ενημερώσεις για το σύστημα, όπως επίσης τεκμηρίωση ή προχωρημένο υλικό αναφοράς για τεχνικά θέματα που προορίζονται για έμπειρους χρήστες ή τεχνικούς.

Λήψη τεχνικής βοήθειας

Εάν δεν κατανοείτε μια διαδικασία του οδηγού αυτού ή αν το σύστημα δεν λειτουργεί με τον αναμενόμενο τρόπο, ανατρέξτε στο Εγχειρίδιο κατόχου υλικού.

Είναι διαθέσιμη η Επιχειρηματική εκπαίδευση και πιστοποίηση της Dell. Για περισσότερες πληροφορίες, ανατρέξτε στη διεύθυνση www.dell.com/training. Η υπηρεσία αυτή ενδέχεται να μην προσφέρεται σε όλες τις τοποθεσίες.

Εγκατάσταση και ρύθμιση παραμέτρων

ΠΡΟΣΟΧΗ: Προτού πραγματοποιήσετε την παρακάτω διαδικασία, διαβάστε και ακολουθήστε τις οδηγίες ασφαλείας και τους σημαντικούς ρυθμιστικούς κανόνες στον Οδηγό Πληροφοριών Προϊόντος.

ΠΡΟΣΟΧΗ: Όποτε παραστεί η ανάγκη να σηκώσετε το σύστημα, ζητήστε από άλλους να σας βοηθήσουν. Για να αποφύγετε πιθανό τραυματισμό, μην επιχειρήσετε να σηκώσετε μόνος σας το σύστημα.

Η ενότητα αυτή περιγράφει τα βήματα για την αρχική ρύθμιση των παραμέτρων του συστήματός σας.

Άνοιγμα της συσκευασίας του συστήματος

Ανοίξτε τη συσκευασία του συστήματός σας και αναγνωρίστε κάθε αντικείμενο. Φυλάξτε όλα τα υλικά που σας αποστάλθηκαν για την περίπτωση που θα τα χρειαστείτε αργότερα.

Τοποθέτηση των ραγών και του συστήματος σε ράφι

Τοποθετήστε το σύστημα σε ράφι αφού ολοκληρώσετε την ανάγνωση των «Οδηγιών ασφαλείας» που βρίσκονται στην τεκμηρίωση εγκατάστασης σε ράφι για το σύστημά σας.

Για οδηγίες σχετικά με την εγκατάσταση του συστήματός σας σε ράφι, ανατρέξτε στην τεκμηρίωση εγκατάστασης σε ράφι. Για οδηγίες σχετικά με την τροφοδοσία και την ψύξη, ανατρέξτε στο εργαλείο σχεδιασμού χωρητικότητας ραφιού στη διεύθυνση www.dell.com.

Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

Συνδέστε το πληκτρολόγιο, το ποντίκι και την οθόνη (προαιρετικά).

Οι συζευκτήρες στο πίσω μέρος του συστήματος έχουν εικονίδια τα οποία υποδεικνύουν το καλώδιο που συνδέεται σε κάθε συζευκτήρα. Πρέπει να σφίξετε τις βίδες (εάν υπάρχουν) στο συζευκτήρα καλωδίου της οθόνης.

Σύνδεση της τροφοδοσίας

Συνδέστε το(τα) καλώδιο(-α) παροχής ηλεκτρικού ρεύματος στο σύστημα (στο σχήμα απεικονίζεται ένα εφεδρικό σύστημα). Για εφεδρικά συστήματα, ασφαλίστε τα καλώδια με τις δύο λωρίδες Velcro που συνόδευαν το σύστημά σας, όπως φαίνεται. Για μη εφεδρικά συστήματα, συνδέστε το στήριγμα συγκράτησης του καλωδίου τροφοδοσίας που συνόδευε το σύστημά σας.

Τοποθετήστε την άλλη άκρη του καλωδίου σε γειωμένο ρευματοδότη ή σε ξεχωριστή πηγή ηλεκτρικού ρεύματος, όπως είναι ένα σύστημα αδιάλειπτης τροφοδοσίας (UPS) ή μια μονάδα διανομής ρεύματος (PDU).

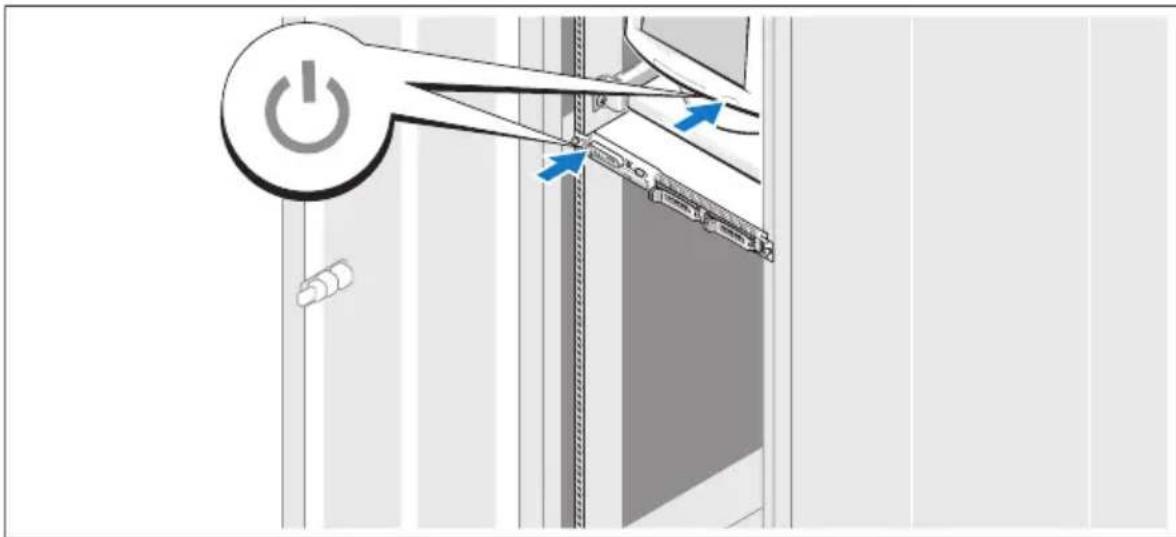

Ενεργοποίηση του συστήματος

Ενεργοποιήστε το σύστημα και την οθόνη (προαιρετικά).

Πιέστε το κουμπί λειτουργίας στο σύστημα και την οθόνη. Θα πρέπει να ανάψουν οι ενδείξεις λειτουργίας. Ρυθμίστε τα κουμπιά ελέγχου της οθόνης ώσπου η εικόνα που εμφανίζεται να σας ικανοποιεί.

Τοποθέτηση της πρόσοψης μονάδας

Τοποθετήστε την πρόσοψη της μονάδας (προαιρετικά).

Ολοκλήρωση της εγκατάστασης του λειτουργικού συστήματος

Εάν έχετε αγοράσει ένα προεγκατεστημένο λειτουργικό σύστημα, ανατρέξτε στην τεκμηρίωση του λειτουργικού συστήματος που συνοδεύει το σύστημά σας. Για να εγκαταστήσετε ένα λειτουργικό σύστημα για πρώτη φορά, ανατρέξτε στον Οδηγό γρήγορης εγκατάστασης. Βεβαιωθείτε ότι το λειτουργικό σύστημα είναι εγκατεστημένο, πριν να εγκαταστήσετε υλικό ή λογισμικό που δεν έχετε αγοράσει μαζί με το σύστημα.

Τεχνικές προδιαγραφές

Επεξεργαστής

Τύπος επεξεργαστή	Επεξεργαστής Intel ^ Celeron ^ 445 μονού πυρήνα
	ή
	Επεξεργαστής Intel Core ^TM2 Duo διπλού πυρήνα της σειράς E6305 ή E6405
	ή
	Επεξεργαστής Intel Xeon ^ τετραπλού πυρήνα της σειράς X3323, X3353 ή X3363

Δίαυλοι επέκτασης

Τύπος διαύλου PCI-X, PCIe

Υποδοχές επέκτασης – Δύο προαιρετικές κάρτες ανόδου δικτύου

Κάρτα ανόδου δικτύου 1

Κεντρική κάρτα ανόδου	Μία υποδοχή PCIe πλήρους ύψου,
δικτύου PCIe	μισού μήκους x8
Κάρτα κάρτα ανόδου	Μία υποδοχή PCIe πλήρους ύψου,
δικτύου PCIe στα αριστερά	μισού μήκους x8

Δίαυλοι επέκτασης (Συνέχεια)

Κάρτα ανόδου δικτύου 2

Κάρτα ανόδου δικτύου PCI-X στα αριστερά

Μία πλήρους ύψους, μισού μήκους, υποδοχή PCI-X 64 bit, 133 MHz

Κεντρική κάρτα ανόδου δικτύου PCIe

Μία υποδοχή PCIe πλήρους ύψου, μισού μήκους x8

Μνήμη

Αρχιτεκτονική Έως και έξι καταχωρισμένες μονάδες

μνήμης DDR2 677 MHz RDRAM με ECC

Υποδοχές μονάδων μνήμης Έξι των 240 ακίδων

Χωρητικότητες μονάδων μνήμης 512 MB, 1 GB, 2 GB, 4 GB

Ελάχιστη μνήμη RAM 512 MB (μία μονάδα των 512 MB)

Μέγιστη μνήμη RAM 24 GB

Μονάδες

Μονάδες σκληρού δίσκου

SATA

'Εως δύο εσωτερικές των 3,5 ινστών (προαιρετικά για θερμή σύνδεση)

SAS

Έως δύο εσωτερικές των 3,5 ινστών με προαιρετική κάρτα ελεγκτή SAS (προαιρετικά για θερμή σύνδεση)

Μονάδα CD/DVD Mía προαιρετική μονάδα DVD ή

μονάδα συνδυασμού CD-RW/DVD σε φατνίο μονάδας συσκευής

ΣΗΜΕΙΩΣΗ: Οι μονάδες δίσκου DVD είναι μόνο για δεδομένα.

Μονάδα flash USB Προαιρετική μονάδα, η οποία

προσομοιώνει μια μονάδα δισκέτα ή μονάδα σκληρού δίσκου

Συζευκτήρες

Εξωτερικής πρόσβασης

Πίσω

Προσαρμογέας δικτύου	Δύο RJ-45 (για ενσωματωμένους προσαρμογείς δικτύου 1 Gigabit)
Σειριακή	9 ακίδων
USB	Δύο 4 ακίδων, συμβατές με USB 20
Οθόνη	VGA 15 ακίδων

Εμπρός

Οθόνη	VGA 15 ακίδων
USB	Δύο 4 ακίδων, συμβατές με USB 2.0

Εσωτερικής πρόσβασης

Κανάλια SATA	Τρία 7 ακίδων
Κλειδί USB(για κλειδί μνήμης)	Ένα 4 ακίδων, συμβατό με USB 2.0

Οθόνη

Τύπος οθόνης Ενσωματωμένος ελεγκτής VGA ATI ES1000

Μνήμη οθόνης 32 MB (Ελάχ.) - 64 MB (Μέγ.) DDR II

Τροφοδοσία

Παροχή τροφοδοσίας AC
Ηλεκτρική ισχύς σε Watt	Εφεδρικό PSU 400 W για μονάδες σκληρού δίσκου θερμής σύνδεσης συν εφεδρική διαμόρφωση PSU (μέγιστη διαμόρφωση)
Τάση	100–240 V AC, 50/60 Hz
Μέγιστο ρεύμα εισροής	Κάτω από τυπικές συνθήκες γραμμής και πάνω από την περιοχή λειτουργίας περιβάλλοντος ολόκληρου του συστήματος, το ρεύμα εισροής μπορεί να αγγίξει τα 55 A ανά παροχή τροφοδοσίας για 10 ms ή λιγότερο
Μπαταρία συστήματος CR 2032 3,0	V ιόντος λιθίου με κερματοειδή στοιχεία

Φυσικά χαρακτηριστικά

Υψος 4,2 εκ. (1,67 ίντσες)
Μήκος 42,6 εκ. (16,78 ίντσες)
Πλάτος
Με προαιρετικήπρόσοψη μονάδας	69,3 εκ. (27,29 ίντσες)
Χωρίς προαιρετικήπρόσοψη μονάδας	66 εκ. (26 ίντσες)
Βάρος (μέγιστη διαμόρφωση, σε κιλά)	13,45 κιλά (29,6 λίβρες)

Χαρακτηριστικά περιβάλλοντος

ΣΗΜΕΙΩΣΗ: Για επιπλέον πληροφορίες σχετικά με τις περιβαλλοντικές μετρήσεις για συγκεκριμένες διαμορφώσεις συστήματος, επισκεφτείτε τη διεύθυνση www.dell.com/environmental_datasheets.

Θερμοκρασία

Λειτουργίας	10° έως 35°C (50° έως 95°F)
Αποθήκευσης	-40° έως 65°C (-40° έως 149°F)
Σχετική υγρασία
Λειτουργίας	20% έως 80% (χωρίς συμπύκνωση) με μέγιστη βαθμίδα υγρασίας 10% ανά ώρα
Αποθήκευσης	5% έως 95% (χωρίς συμπύκνωση)
Μέγιστη ταλάντευση
Λειτουργίας	0,26 Grms σε 5–350 Hz επί 15 λεπτά
Αποθήκευσης	1,54 Grms σε 10–250 Hz επί 15 λεπτά
Μέγιστη δόνηση
Λειτουργίας	Ένας παλμός δόνησης στο θετικό τμήμα του άξονα z (ένας παλμός στην κάθε πλευρά του συστήματος) των 31 G για έως και 2,6 ms
Αποθήκευσης	Έξι διαδοχικά εκτελεσμένοι παλμοί δόνησης στο θετικό και αρνητικό τμήμα των αξόνων x, y και z (ένας παλμός στην κάθε πλευρά του συστήματος) των 71 G για έως και 2 ms
Υψόμετρο
Λειτουργίας	-16 έως 3.048 μέτρα (-50 έως 10.000 πόδια)ΣΗΜΕΙΩΣΗ: Για υψόμετρο άνω των 900 μέτρων, η μέγιστη θερμοκρασία λειτουργίας ελαττώνεται ονομαστικά κατά 1°C/93 μέτρα.
Αποθήκευσης	-16 έως 10.600 μέτρα (-50 έως 35.000 πόδια)
Επίπεδα ρύπων στην ατμόσφαιρα
Κατηγορία	G2 ή χαμηλότερη, όπως ορίζεται από το πρότυπο ISA-S71.04-1985

Dell™ PowerEdge™

Systemy R300

Rozpoczęcie pracy

z systemem
