NÁVOD K OBSLUZE PowerEdge 300 DELL
Začínáme se systémem
Začínáme se systémem
Poznámky, upozornění a varování
POZNÁMKA: POZNÁMKA označuje důležitou informaci, s jejíž pomocí lépe využijete svůj počítač.
UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje návod, jak se danému problému vyhnout.
POZOR: VAROVÁNÍ označuje hrozící nebezpečí poškození majetku, poranění nebo usmrcení osob.
Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. © 2007 Dell Inc. Všechna práva vyhrazena.
Reprodukce jakýmkoli způsobem bez písemného povolení společnosti Dell Inc. je přísně zakázána.
Ochranné známky použité v tomto textu: Dell, logo DELL a PowerEdge jsou ochranné známky společnosti Dell Inc. Intel, Pentium, Celeron a Xeon jsou registrované ochranné známky a Core je ochranná známka společnosti Intel Corporation v USA a dalších zemích. Microsoft, Windows a Windows Server jsou ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation v USA a dalších zemích. Red Hat a Enterprise Linux jsou registrované ochranné známky společnosti Red Hat Inc. SUSE je registrovaná ochranná známka společnosti Novell Inc.
V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy bud’ s odkazem na právnické osoby a organizace, které uplatňují na dané ochranné známky a obchodní názvy nárok, nebo s odkazem na jejich výrobky. Společnost Dell Inc. nemá vlastnické zájmy vůči ochranným známkám a obchodním názvům jiným než svým vlastním.
Model SMT
Hlavní hardwarové a softwarové funkce systému jsou:
- Šasi pro montáž do stojanu 1U/1S s podporou pevných a výsuvných kolejniček.
POZNÁMKA: K zobrazení informací o procesoru použijte program nastavení systému. Další informace najdete v části Použití programu nastavení systému v Příručce majitele hardwaru.
• Jeden z následujících procesorů:
– Dvoujádrový procesor Intel Core™2 Duo E6305 nebo E6405
- Čtyřjádrový procesor Intel Xeon® X3323, X3353 nebo X3363
- Minimálně 512 MB paměti sestávající z jednoduchých nebo duálních registrovaných paměťových modulů DDR2 o frekvenci 667 MHz s ochranou ECC. Paměť lze rozšířit maximálně na 24 GB instalací příslušných kombinací paměťových modulů o kapacitě 512 MB, 1 GB, 2 GB nebo 4 GB do šesti slotů na systémové desce.
• Jedna z následujících možností zvedacích karet:
- Dvě zvedací karty (levá a střední), každá poskytující osmilinkový (x8 lane) rozšiřovací slot PCI-Express. NEBO
- Jedna zvedací karta (střední) poskytující osmilinkový (x8 lane) rozšiřovací slot PCI-Express.
- Jedna zvedací karta (levá) poskytující rozšiřovací slot PCI-X, 3,3 V, 64 bitů, 133 MHz.
- Jedna jednotka DVD nebo kombinovaná jednotka CD-RW/DVD o výšce 12,7 mm v pozici pro jednotky.
- Podpora následujících konfigurací interních pevných disků:
- Až dva 3,5palcové interní pevné disky SATA s volitelnou kartou řadiče SAS (k dispozici je možnost připojení za provozu).
-
Až dva 3,5palcové interní pevné disky SAS (Serial-Attached SCSI) s volitelnou kartou řadiče SAS (k dispozici je možnost připojení za provozu).
-
Volitelný ovladač pro vzdálený přístup umožňující vzdálenou správu systému, který je instalován do vyhrazeného slotu na systémové desce.
- Volitelná jednotka USB flash emuluje disketovou jednotku nebo pevný disk.
- Jeden napájecí zdroj 400 W (k dispozici je volitelný záložní napájecí zdroj).
- Dvě integrované sít'ové karty Gigabit Ethernet podporující datové prénosy rychlostí 10 Mb/s, 100 Mb/s a 1000 Mb/s a funkci Wake-on-LAN.
- Karta ovladače pro vzdálený přístup (DRAC5), která pro počítač Dell PowerEdge poskytuje vzdálenou správu systému, obnovení havarovaného systému a funkce řízení napájení.
- Integrovaný grafický subsystém VGA s grafickou kartou ATI ES1000, 33 MHz PCI. Tento grafický subsystém disponuje minimálně 32 MB grafické paměti a podporuje zobrazení 2D. Maximální rozlišení je 1600 x 1200 s 65 536 barvami. Zobrazení true color je podporováno v následujících rozlišeních: 640 x 480, 800 x 600, 1024 x 768 a 1280 x 1024. Je-li nainstalována volitelná karta ovladače pro vzdálený přístup, je maximální grafické rozlišení 1280 x 1024.
- Ventilátorové moduly sestávající ze dvou ventilátorů s duálním rotorem umístěné před procesorem a pamětí.
- Ventilátorové moduly sestávající ze dvou ventilátorů s duálním rotorem umístěné před napájecím zdrojem. Tyto ventilátory se používají pro dva záložní napájecí zdroje (v konfiguracích s pevnými disky připojitelnými za provozu a záložními napájecími zdroji).
- Sériový konektor pro podporu přesměrování na konzolu.
-
Zabezpečovací funkce včetně detekce vniknutí do šasi a zámku na volitelném čelním krytu.
-
Integrovaný modul TPM (Trusted Platform Module) verze 1.2 používaný pro aplikace zabezpečení s funkcí generování a ukládání klíčů a ukládání hesel a digitálních certifikátů (není k dispozici v Číně).
- Okruhy a software systémové správy monitorující kritická napětí a teploty v systému.
- Konektory na zadním panelu: video, sériový, dva USB a dva síťové.
• Konektory na předním panelu: video (VGA) a dva USB. - Jeden interní konektor USB pro spouštěcí paměťový klíč.
- Displej LCD 1 x 5 palců na předním panelu pro zobrazení systémového ID a chybových hlášení.
Další informace o specifických funkcích najdete v části „Technické specifikace“ na stránce 25.
Systém obsahuje následující software:
- Program nastavení systému umožňující rychle zobrazit a změnit informace o konfiguraci systému. Další informace najdete v části Použití programu nastavení systému v Příručce majitele hardwaru.
- Zlepšené bezpečnostní funkce včetně systémového hesla a hesla pro nastavení, dostupné prostřednictvím programu nastavení systému.
- Ovladače videa pro zobrazování programů v režimu vysokého rozlišení.
Disky CD se softwarem pro správu systému a dokumentací.
Podporované operační systémy
- Microsoft ^® Windows Server ^® 2008, verze Web, Standard a Enterprise (32bitové x86) (jsou-li k dispozici)
- Microsoft Windows Server 2008, verze Web, Standard, Small Business Server (Premium a Standard) a Enterprise (x64) (jsou-li k dispozici)
- Microsoft Windows Server 2003, verze Web, Standard, Small Business Server (Premium a Standard) a Enterprise (32bitové x86) (s aktualizacemi SP1 a SP2)
• Microsoft Windows Server 2003, verze Standard a Enterprise (x64)
• Microsoft Windows Server 2003 R2, verze Standard, Small Business Server (Premium a Standard) a Enterprise (32bitové x86)
• Microsoft Windows Server 2003 R2, verze Standard a Enterprise (x64)
• Red Hat® Enterprise Linux® ES (verze 4 a 5) (x86_32)
• Red Hat Enterprise Linux ES (verze 4 a 5) (x86_64)
- SUSE® Linux Enterprise Server 9 (s aktualizací SP4 nebo novější) (x86_64)
• SUSE Linux Enterprise Server 10 (x86_64)
POZNÁMKA: Nejnovější informace o podporovaných operačních systémech naleznete na webu www.dell.com.
Další užitečné informace
POZOR: Informační příručka produktu obsahuje důležité bezpečnostní a právní informace. Informace o záruce je součástí tohoto dokumentu nebo je přiložena samostatně.
- Návod pro instalaci do stojanu nebo Pokyny pro instalaci do stojanu dodané se stojanovým systémem popisují instalaci systému do stojanu.
- Příručka Začináme se systémem poskytuje přehled systémových funkcí, informace o instalaci systému a technické specifikace.
- Příručka majitele hardwaru obsahuje informace o funkcích systému a popisuje řešení problémů se systémem a instalaci nebo výměnu komponent.
- Disky CD dodané se systémem obsahují dokumentaci a nástroje pro konfiguraci a správu systému.
- Dokumentace k softwaru pro správu systému popisuje funkce, požadavky, instalaci a základní operace tohoto softwaru.
- Dokumentace operačního systému popisuje proces instalace (v nezbytném případě), konfigurace a používání softwaru operačního systému.
- Dokumentace k jakýmkoli komponentám zakoupeným samostatně poskytuje informace o konfiguraci a instalaci těchto komponent.
- Se systémem jsou někdy dodány také aktualizace, které popisují změny v systému, softwaru nebo dokumentaci.
POZNÁMKA: Vždy nejprve zkontrolujte a pročtěte aktualizace uvedené na adrese support.dell.com, protože tyto aktualizace často nahrazují informace v ostatních dokumentech.
- Součástí dodávky mohou být také poznámky k verzi nebo soubory readme, které obsahují poslední aktualizace k systému nebo dokumentaci, případně rozšířené technické materiály určené zkušeným uživatelům a technikům.
Odborná pomoc
Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li systém podle očekávání, nahlédněte do Příručky majitele hardwaru.
Společnosti Dell rovněž nabízí školení a certifikaci (Dell Enterprise Training and Certification). Další informace najdete na adrese www.dell.com/training. Tato služba nemusí být nabízena ve všech regionech.
Instalace a konfigurace
POZOR: Před provedením následujícího postupu si pročtěte bezpečnostní pokyny a důležité informace o plnění norem v Informační příručce produktu a postupujte podle těchto pokynů a informací.
POZOR: Při každém zvedání systému požádejte o asistenci. Systém nezvedejte sami, vyvarujete se tak možného zranění.
V této části jsou popsány kroky, které je nutné provést při první instalaci systému.
Rozbalení systému
Rozbalte systém a identifikujte jeho jednotlivé součásti. Veškerý obalový materiál uschovejte pro případ pozdější potřeby.

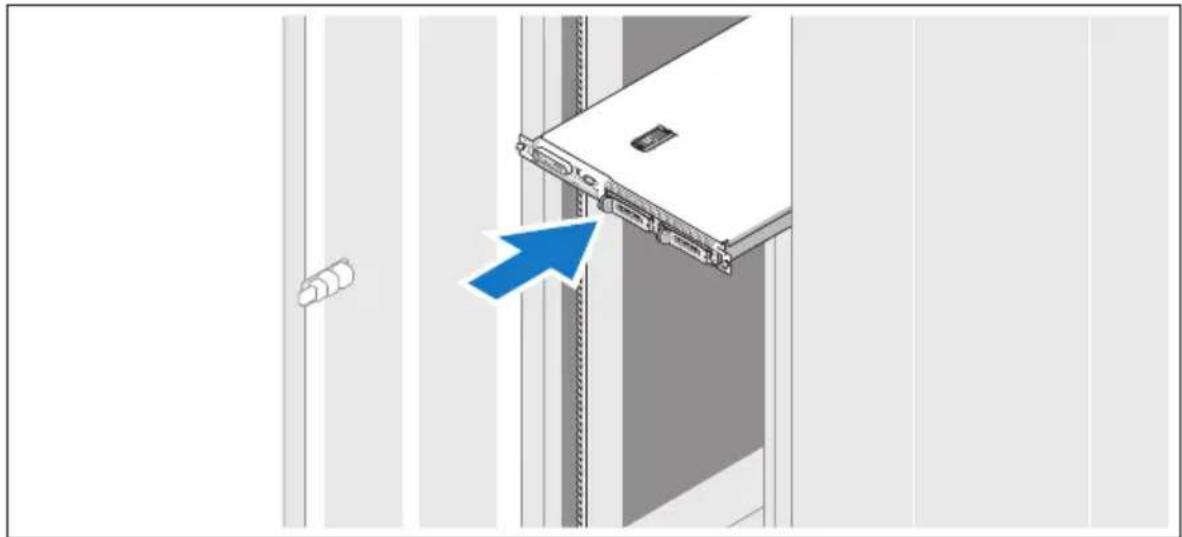

Instalace kolejniček a systému do stojanu
Nejprve si přečtěte Bezpečnostní pokyny uvedené v dokumentaci k instalaci systému do stojanu a potom proved'te instalaci kolejniček a systému do stojanu.
Pokyny k instalaci systému do stojanu naleznete v dokumentaci k instalaci do stojanu. Pokyny k napájení a chlazení najdete v nástroji pro plánování kapacity stojanu na adrese www.dell.com.

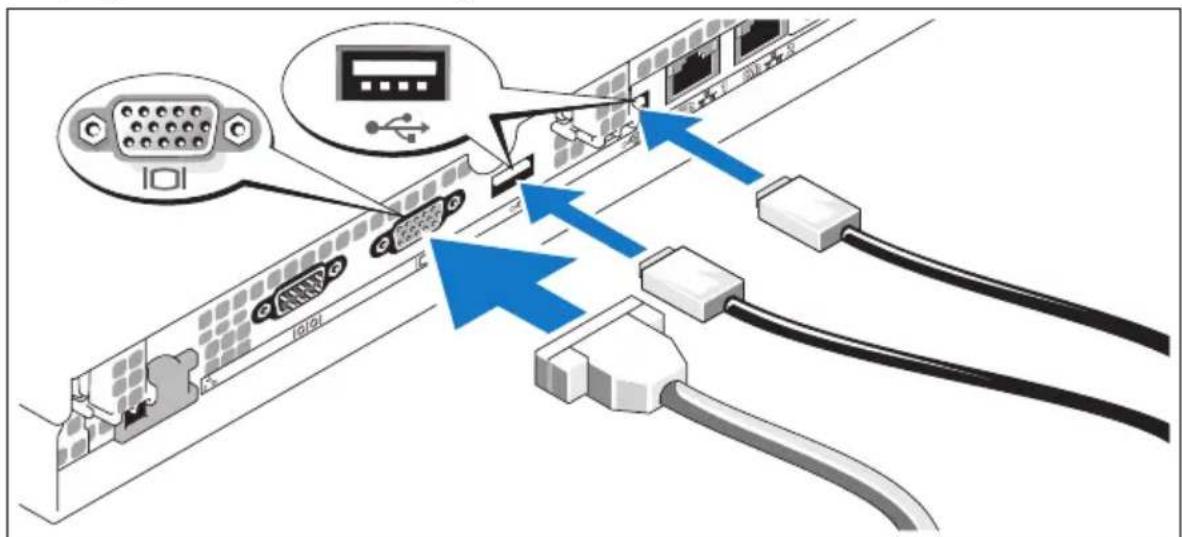

Připojení klávesnice, myši a monitoru
Připojte klávesnici, myš a monitor (volitelný).
Konektory na zadní straně systému mají ikony znázorňující, který kabel se má připojit ke kterému konektoru. Zajistěte, aby šrouby na konektoru kabelu monitoru byly dobře dotaženy (je-li jimi konektor vybaven).

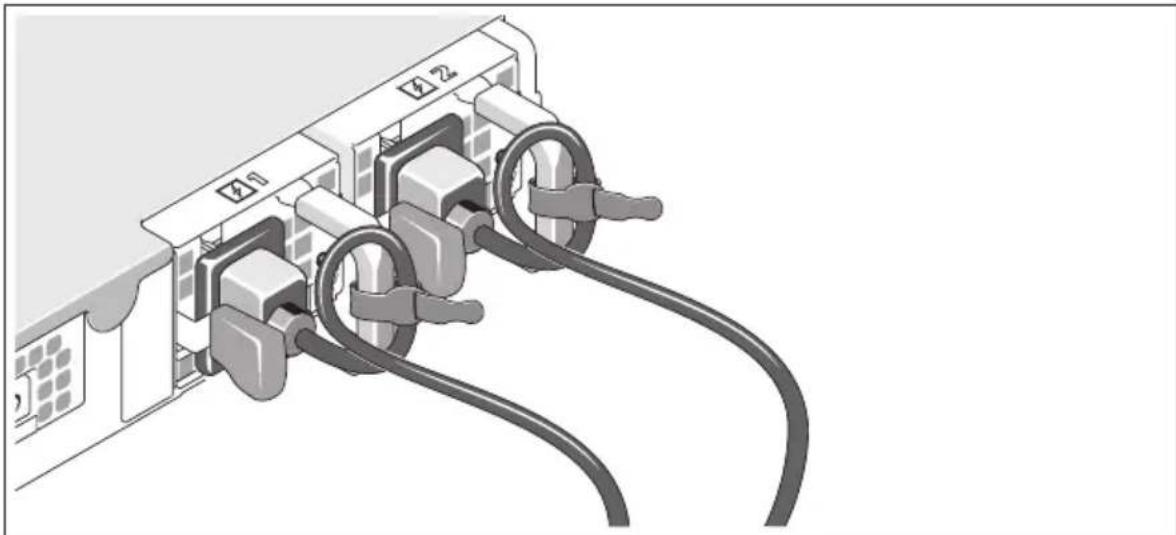

Připojení ke zdroji napětí
Připojte napájecí kabel(y) k systému (na obrázku je znázorněn systém se záložním zdrojem). V případě systému se záložním zdrojem zajistěte podle obrázku kabely dvěma páskami Velcro dodanými se systémem. V případě systému bez záložního zdroje připevněte retenční svorku napájecího kabelu dodanou se systémem.
Poté zasuňte druhý konec kabelu do uzemněné elektrické zásuvky nebo jej připojte k samostatnému zdroji napájení, například ke zdroji nepřerušitelného napájení (UPS) nebo jednotce rozvaděče (PDU).
Zapnutí systému
Zapněte systém a monitor (volitelný).
Stiskněte vypínač na systému a na monitoru. Kontrolky napájení by se měly rozsvítit. Upravte ovládací prvky monitoru tak, aby byl obraz uspokojivý.
Instalace čelního krytu
Nainstalujte čelní kryt (volitelný).
Dokončení instalace operačního systému
Pokud jste zakoupili předinstalovaný operační systém, prostudujte dokumentaci k operačnímu systému dodanou se systémem. Pokyny k první instalaci operačního systému naleznete v Příručce rychlé instalace. Než začnete s instalací hardwaru či softwaru, který nebyl zakoupen společně se systémem, ujistěte se, že je nainstalován operační systém.
Technické specifikace
Procesor
| Typ procesoru | Procesor Intel ^ Celeron ^ 445 (jednojádrový) neboDvoujádrový procesor Intel Core ^TM 2 Duořady E6305 nebo E6405neboČtyřjádrový procesor Intel Xeon ^ řady X3323, X3353 nebo X3363 |
Rozšiřovací sběrnice
| Typ sběrnice PCI-X, PCIe | |
| Rozšiřovací sloty na dvou volitelných zvedacích kartách | |
| Zvedací karta 1 | |
| Střední zvedací karta PCIe | Jeden osmilinkový (x8 lane) slot PCIe s plnou výškou a poloviční délkou |
| Levá zvedací karta PCIe | Jeden osmilinkový (x8 lane) slot PCIe s plnou výškou a poloviční délkou |
| Zvedací karta 2 | |
| Levá zvedací karta PCI-X | Jeden slot PCI-X s plnou výškou a poloviční délkou, 64 bitů, 133 MHz |
| Střední zvedací karta PCIe | Jeden osmilinkový (x8 lane) slot PCIe s plnou výškou a poloviční délkou |
Pamět'
| Architektura Až šest registrovaných paměťových modulů |
| RDRAM DDR2 o frekvenci 677 MHz |
| sochranouECC |
| Sloty pro paměťové moduly Šest 240kolíkových |
| Kapacity paměťových modulů 512 MB, 1 GB, 2 GB, 4 GB |
| Minimum paměti RAM 512 MB (jeden modul o kapacitě 512 MB) |
| Maximum paměti RAM 24 GB |
| SATA | Až dva 3,5palcové interní (volitelně s možností připojení za provozu) |
| SAS | Až dva 3,5palcové interní s volitelnou kartou řadiče SAS (volitelně s možností připojení za provozu) |
Jednotka CD nebo DVD Jedna volitelná jednotka DVD nebo kombinovaná jednotka CD-RW/DVD v pozici pro jednotky
POZNÁMKA: Zařízení DVD jsou určena pouze pro data.
Jednotka USB flash Jedna volitelná jednotka emulující disketovou jednotku nebo pevný disk
Konektory
Externě přístupné
| Vzadu | |
| Sít'ový adaptér | Dva RJ-45 (pro integrované sít'ové adaptér Gigabit Ethernet) |
| Sériový | 9kolíkový |
| USB | Dva 4kolíkové, USB 2.0 |
| Video | 15kolíkový VGA |
| Vpředu | |
| Video | 15kolíkový VGA |
| USB | Dva 4kolíkové, USB 2.0 |
Interně přístupné
| Kanály SATA | Tři 7kolíkové |
| Klíč USB (pro paměťový klíč) | Jeden 4kolíkový, USB 2.0 |
Video
Typ grafiky Integrovaná grafická karta ATI ES1000 VGA
Grafická pamět' 32 MB (minimum) až 64 MB (maximum), typ DDR II
Napájení
Napájecí zdroj (střídavý proud)
| Výkon | Záložní napájecí zdroj 400 W v konfiguraci s pevnými disky připojitelnými za provozu a záložním napájecím zdrojem (maximální konfigurace) |
| Napětí | 100–240 V (stř.), 50/60 Hz |
| Maximální nárazový proud | V typických podmínkách napájení a v celém provozním rozsahu systému může nárazový proud dosáhnout 25 A po dobu 10 ms nebo méně. |
Systémová baterie Lithium-iontová knoflíková baterie CR 2032 3,0 V
Rozměry
Výška 4,2 cm
Šířka 42,6 cm
Hloubka
S volitelným čelním krytem 69,3 cm
Bez volitelného čelního krytu 66 cm
Hmotnost (maximální konfigurace) 13,45 kg
Prostředí
POZNÁMKA: Další informace o měřených údajích prostředí najdete pro jednotlivé systémové konfigurace na adrese www.dell.com/environmental_datasheets.
Teplota
| Provozní | 10 až 35 °C |
| Skladovací | -40 až 65 °C |
| Relativní vlhkost | |
| Provozní | 20 až 80 % (bez kondenzace) s maximálním nárůstem vlhkosti o 10 % za hodinu |
| Skladovací | 5 až 95 % (bez kondenzace) |
| Maximální vibrate | |
| Provozní | 0,26 g při 5–350 Hz po dobu 15 minut |
| Skladovací | 1,54 g při 10–250 Hz po dobu 15 minut |
| Maximální ráz | |
| Provozní | Jeden rázový impuls v kladné ose z (jeden impuls na každé straně systému) o síle 31 G v délce do 2,6 ms |
| Skladovací | Šest po sobě jdoucích rázových impulsů v kladné i záporné ose x, y, a z (jeden impuls na každé straně systému) o síle 71 G v délce do 2 ms |
| Nadmořská výška | |
| Provozní | -16 až 3 048 mPOZNÁMKA: V nadmořských výškách nad 900 metrů je maximální provozní teplota snížena o 1 °C na každých 93 metrů. |
| Skladovací | -16 až 10 600 m |
| Úroveň znečištění vzduchu | |
| Třída | G2 nebo nižší dle normy ISA-S71.04-1985 |
