NÁVOD K OBSLUZE PowerEdge M905 DELL

Začínáme se systémem

Začínáme se systémem

Poznámky a upozornění

POZNÁMKA: POZNÁMKA označuje důležitou informaci, s jejíž pomocí lépe využijete svůj počítač.

UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje návod, jak se danému problému vyhnout.

POZOR: VÝSTRAHA označuje hrozící nebezpečí poškození majetku, poranění nebo usmrcení osob.

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. © 2008 Dell Inc. Všechna práva vyhrazena.

Reprodukce jakýmkoli způsobem bez písemného povolení společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, logo DELL a Dell OpenManage jsou ochranné známky společnosti Dell Inc. Microsoft, Windows a Windows Server jsou ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation v USA a dalších zemích. AMD a AMD Opteron jsou ochranné známky společnosti Advanced Micro Devices, Inc. Intel a Xeon jsou registrované ochranné známky společnosti Intel Corporation. SUSE je registrovaná ochranná známka společnosti Novell, Inc. Red Hat a Enterprise Linux jsou registrované ochranné známky společnosti Red Hat, Inc. VMware je registrovaná ochranná známka společnosti VMware, Inc. v USA a dalších zemích.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy bud’ s odkazem na právnické osoby a organizace, které uplatňují na dané ochranné známky a obchodní názvy nárok, nebo s odkazem na jejich výrobky. Společnost Dell Inc. nemá vlastnické zájmy vůči ochranným známkám a obchodním názvům jiným než svým vlastním.

Model BMX01

Květen 2008 Č. dílu R431C Rev. A00

Systémové funkce

V této části jsou popsány hlavní hardwarové a softwarové funkce systému. Jsou v ní obsaženy i informace o doplňujících dokumentech, které můžete potřebovat při instalaci systému, a informace k odborné pomoci.

Funkce šasi systému

Šasi systému M1000e má následující funkce:

Rozšiřitelnost

- Podpora až pro 16 modulů blade (serverových modulů) o poloviční výšce nebo 8 modulů o plné výšce.

- Podpora pro tři vrstvy vstupně-výstupních kabeláží, přičemž lze volit mezi kombinacemi modulů Ethernet, Infiniband a Fibre Channel.

Do šasi lze nainstalovat až šest vstupně-výstupních modulů. Volit lze mezi přepínači a průchozími moduly Fibre Channel, přepínači Infiniband a přepínači a průchozími moduly Ethernet.

Spolehlivost

• Devět záložních modulů systémových ventilátorů vyměnitelných za provozu.

- Tři 2360wattové zdroje napájení vyměnitelné za provozu a tři záslepky napájení nebo šest 2360wattových zdrojů napájení vyměnitelných za provozu. (Tři zdroje napájení poskytují energii systému; další tři zdroje napájení zajišťují redundanci 3+3.)

UPOZORNĚNÍ: Zdroje napájení lze připojit pouze k jednotce rozvaděče (PDU). Nelze je připojit přímo k elektrické zásuvce.

UPOZORNĚNÍ: Šasi systému vyžaduje zdroj napájení 200–240 V.

Funkce pro správu systému

- Ovladač řízení šasi (CMC) poskytuje několik důležitých funkcí pro správu systému:

- Rízení napájení a chlazení na úrovni šasi:

• Ovladač CMC sleduje požadavky na napájení systému a podporuje volitelný režim dynamického zapojování zdrojů napájení (DPSE), także ovladač CMC může zdroje napájení dynamicky zapínat nebo přepínat do pohotovostního režimu podle zatížení systému a požadavků na redundanci. Tím se zvyšuje efektivita napájení.
• Ovladač CMC hlásí spotřebu energie v reálném čase.
• Ovladač CMC podporuje volitelnou stropní hodnotu napájení, při jejímž dosažení se zobrazí výstraha nebo se spustí akce, které spotřebu energie sníží pod nastavenou hodnotu.
• Ovladač CMC sleduje a řídí ventilátory na základě skutečně naměřených okolních a vnitřních teplot.

- Ovladač CMC poskytuje široké spektrum funkcí pro inventarizaci šasi a hlášení stavu a chyb.

- Ovladač CMC umožňuje centralizovanou konfiguraci následujících nastavení:

• nastavení sítě a zabezpečení pro ovladač CMC,
• nastavení redundancy napájení a stropní hodnoty napájení,
• nastavení sítě pro vstupně-výstupní přepínače a ovladač iDRAC,
• nastavení prvního spouštěného zařízení v modulech blade.

- Ovladač CMC kontroluje konzistenci vstupně-výstupní kabeláže u vstupně-výstupních modulů a modulů blade a v případě potřeby některé systémové komponenty deaktivuje, aby nedošlo k poškození hardwaru.

- Zabezpečení uživatelského přístupu.

- Slot pro karty SD na kartě ovladače CMC podporuje volitelnou funkci stálých názvů WWN a adres MAC, která umožňuje použít pro moduly blade názvy WWN a adresy MAC založené na slotu. Tím se zjednodušuje instalování a nahrazování modulů blade.

Ovladač CMC má dva porty Ethernet. Port Gb1 slouží k připojení k externí síti správy. Port Stack umožňuje řetězové propojení s ovladači CMC v sousedních šasi. Přepínač Ethernet s 24 porty zajišt’uje interní komunikaci rychlostí 100 Mb/s s moduly blade, vstupně-výstupními moduly, volitelným modulem iKVM a volitelným druhým (záložním) ovladačem CMC. Poskytuje také připojení k externí síti správy rychlostí 10, 100 nebo 1000 Mb/s.

POZNÁMKA: Přepínač Ethernet s 24 porty je vyhrazen pro interní komunikaci mezi ovladačem iDRAC v modulech blade a ovladačem CMC a následnou komunikaci ovladače CMC s externí síti správy.

V zájmu redundancy je možné nainstalovat druhý, volitelný ovladač CMC, který bude aktivován za provozu při selhání primárního ovladače.

• Ovládací panel na šasi zahrnuje displej LCD, který poskytuje aktuální informace o infrastruktúre a modulech blade a hlásí chyby.

• Volitelný modul Avocent iKVM (integrated Keyboard, Video and Mouse) má následující funkce:

• Modul iKVM spravuje připojení ke všem modulům blade (přepíná vstupy z jednotlivých modulů blade).

• Lokální přístup prostřednictvím modulu iKVM lze pro jednotlivé moduly blade vzdáleně zakázat pomocí uživatelského rozhraní ovladače iDRAC.
• Jeden konektor VGA.
  – Dva porty USB pro připojení klávesnice a myši.

POZNÁMKA: Funkčnost sběrnice USB je závislá na připojení grafického rozhraní, například kabelu monitoru.

• Port RJ-45 ACI pro vrstvení s externími analogovými moduly Dell a Avocent KVM a KVM přes IP s porty ARI. Připojení ACI má přednost před porty KVM na zadním panelu.
• K modulu iKVM lze získat přístup také z ovládacího panelu v přední části šasi. Podporováno je fungování bud' předního, nebo zadního modulu KVM (simultánní fungování podporováno není).

POZNÁMKA: Pokud existuje propojení mezi předními a zadními porty iKVM, je ve výchozím nastavení povolen přední modul iKVM. Přístup pomocí předního modulu iKVM lze zakázat v uživatelském rozhraní ovladače CMC.

Funkce modulü blade

Výkon

PowerEdge M905

• Čtyři dvoujádrové nebo čtyřjádrové procesory řady AMD™ Opteron™ 8000.
• Minimálně 8 GB paměti skládající se z pamět'ových modulů DDR2 pracujících s frekvencí 677 MHz. Pamět' lze rozšířit až na 192 GB instalací párů modulů o kapacitě 1 GB, 2 GB, 4 GB nebo 8 GB do 24 soketů pro pamět'ové moduly na systémové desce modulu blade. Modul blade také podporuje šetření paměti, pokud je osm nebo šestnáct soketů pro pamět'ové moduly zaplněno totožnými pamět'ovými moduly.
• Slot pro kartu SD (Secure Digital) pro podporu vestavěného hypervisoru.

PowerEdge M805

• Dva dvoujádrové nebo čtyřjádrové procesory řady AMD Opteron 2000.
- Minimálně 4 GB paměti skládající se z pamět'ových modulů DDR2 pracujících s frekvencí 677 MHz. Pamět' lze rozšířit až na 128 GB instalací párů modulů o kapacitě 1 GB, 2 GB, 4 GB nebo 8 GB do 16 soketů pro pamět'ové moduly na systémové desce modulu blade. Modul blade také podporuje šetření paměti, pokud je osm nebo šestnáct soketů pro pamět'ové moduly zaplněno totožnými pamět'ovými moduly.
- Slot pro kartu SD pro podporu vestavěného hypervisoru.

PowerEdge M600

• Jeden nebo dva dvoujádrové nebo čtyřjádrové procesory Intel® Xeon®.
• Minimálně 1 GB paměti skládající se z pamět'ových modulů FBD pracujících s frekvencí 677 MHz. Pamět' lze rozšířit až na 64 GB instalací párů modulů o kapacitě 512 MB, 1 GB, 2 GB, 4 GB nebo 8 GB do osmi soketů pro pamět'ové moduly na systémové desce modulu blade. Modul blade také podporuje šetření paměti nebo zrcadlení paměti, pokud je všech osm soketů pro pamět'ové moduly zaplněno totožnými pamět'ovými moduly.

PowerEdge M605

- Jeden nebo dva dvoujádrové nebo čtyřjádrové procesory řady AMD Opteron 2000.

- Minimálně 1 GB paměti skládající se z pamět'ových modulů DDR2 pracujících s frekvencí 677 nebo 800 MHz. Pamět' lze rozšířit až na 64 GB instalací párů modulů o kapacitě 512 MB, 1 GB, 2 GB, 4 GB nebo 8 GB do osmi soketů pro pamět'ové moduly na systémové desce modulu blade. Modul blade také podporuje šetření paměti.

Spoleèné funkce

- Moduly blade PowerEdge M805 a M905 podporují jeden nebo dva 2,5 palcové pevné disky SAS.

- Moduly blade PowerEdge M600 a M605 podporují jeden nebo dva 2,5 palcové pevné disky SATAnebo jeden nebo dva 2,5palcové pevné disky SAS.

POZNÁMKA: Pevné disky SAS a SATA nelze v rámci modulu blade kombinovat.

Připojitelnost pevných disků za provozu je podporována, pokud je v modulu blade nainstalována volitelná karta řadiče RAID.

- Tři porty USB 2.0 (PowerEdge M805 a M905) nebo dva porty USB 2.0 (PowerEdge M605 a M600) podporují zařízení, jako jsou myš, klávesnice, jednotka flash, disketová jednotka nebo optická jednotka.

POZNÁMKA: Podporována jsou pouze zařízení USB dodávaná společností Dell.

- Integrovaný grafický subsystém VGA s grafickou kartou ATI RN50. Tento grafický subsystém disponuje 32 MB grafické paměti SDRAM (bez možnosti rozšíření). Maximální rozlišení je 1280 x 1024 x 65 000 barev (neprokládané).

- Ovladač iDRAC (integrated Dell Remote Access Controller) poskytuje vzdálenou správu systémů, řízení napájení modulů blade, podporu virtuálních modulů KVM a virtuálních médií, vzdálené výstrahy a protokolování událostí.

- Čtyři porty pro 1Gb sít' Ethernet podporované dvěma integrovanými kartami Broadcom 5709S se dvěma porty (PowerEdge M805 a M905) nebo dva porty pro 1Gb sít' Ethernet podporované dvěma integrovanými kartami Broadcom 5708S (PowerEdge M600 a M605). Podpora funkce TOE (TCP/IP Offload Engine) a spouštění prostřednictvím protokolu iSCSI.

Úplný seznam systémových funkcí najdete v části Technické specifikace na stránce 37.

Systém obsahuje následující software:

• Program nastavení systému pro rychlé zobrazení a změnu informací o konfiguraci systému. Další informace o tomto programu naleznete v části Používání programu nastavení systému v Příručce majitele hardwaru.
• Zlepšené bezpečnostní funkce včetně systémového hesla a hesla pro nastavení systému dostupné prostřednictvím programu nastavení systému.
• Diagnostika systému pro hodnocení součástí systému a zařízení. Informace o používání diagnostiky systému naleznete v části Spuštění diagnostiky systému v Příručce majitele hardwaru.
• Ovladače videa pro zobrazování mnoha populárních aplikací v režimu vysokého rozlišení.
• Software a dokumentace pro správu systémů. Software pro správu systémů se používá ke správě a monitorování každého jednotlivého modulu blade i systému jako celku včetně všech modulů blade, sít'ových přepínacích modulů, zdrojů napájení a ventilátorů. Software pro správu systémů spravuje systém místně i vzdáleně v síti. Společnost Dell doporučuje používat software pro správu systémů dodávaný s tímto systémem.
• Software volitelných řešení pro web-hosting, ukládání do mezipaměti nebo vyvažování zátěže. Další informace naleznete v dokumentaci k softwaru řešení.

Podporované operační systémy

• Microsoft ^® Windows Server ^TM 2003, verze Web, Standard a Enterprise (32 bitové x86) s aktualizací SP2
• Microsoft Windows Server 2003, verze Standard, Enterprise a DataCenter (x64) s aktualizací SP1 nebo SP2
• Microsoft Windows Server 2003 R2, verze Standard a Enterprise (32 bitové x86) s aktualizací SP1 nebo SP2
• Microsoft Windows Server 2003 R2, verze Standard, Enterprise a DataCenter (x64) s aktualizací SP1 nebo SP2
• Microsoft Windows Server 2008, verze Standard (s aktualizací SP1 nebo SP2), DataCenter a EM64T
• Red Hat ^ Enterprise Linux ^ AS, ES a WS (verze 4) a EM64T
  • Red Hat Enterprise Linux AS a ES (verze 4) (ia32)
  • Red Hat Enterprise Linux Server AS a ES (verze 5) (ia32)
  • Red Hat Enterprise Linux Server AS, ES a WS (verze 5) a EM64T
• SUSE® Linux Enterprise Server 9 (x86_64) s aktualizací SP3 a EM64T
  • SUSE Linux Enterprise Server 10 (x86_64) a EM64T
• VMWare® ESX 3.1
  • VMWare ESX 3.5

Další užitečné informace

POZOR: Prostudujte si informace o bezpečnosti a předpisech, které byly dodány se systémem. Informace o záruce je součástí tohoto dokumentu nebo je přiložena samostatně.

• Příručka konfigurace poskytuje informace o konfiguraci šasi systému a modulů blade.
• Návod pro instalaci do stojanu nebo Pokyny pro instalaci do stojanu dodané se stojanovým systémem popisují instalaci systému do stojanu.

• Příručka majitele hardwaru obsahuje informace o funkcích systému a popisuje řešení problémů se systémem a instalaci nebo výměnu komponent. Tento dokument můžete nalézt na disku CD dodaném se systémem nebo na adrese support.dell.com.

• Příručka uživatele Dell Chassis Management Controller poskytuje podrobné informace o používání funkcí vzdálené správy systému.

• Disky CD nebo DVD dodané se systémem obsahují dokumentaci a nástroje pro konfiguraci a správu systému.
• Dokumentace k softwaru pro správu systému popisuje funkce, požadavky, instalaci a základní operace tohoto softwaru.
• Dokumentace operačního systému popisuje proces instalace (v nezbytném případě), konfigurace a používání softwaru operačního systému.
• Dokumentace k jakýmkoli komponentám zakoupeným samostatně poskytuje informace o konfiguraci a instalaci těchto komponent.
• Se systémem jsou někdy dodány také aktualizace, které popisují změny v systému, softwaru nebo dokumentaci.

POZNÁMKA: Vždy nejprve zkontrolujte a pročtěte aktualizace uvedené na adrese support.dell.com, protože tyto aktualizace často nahrazují informace v ostatních dokumentech.

- Součástí dodávky mohou být také poznámky k verzi nebo soubory readme, které obsahují poslední aktualizace k systému nebo dokumentaci, případně rozšířené technické materiály určené zkušeným uživatelům a technikům.

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li systém podle očekávání, nahlédněte do Příručky majitele hardwaru.

Společnosti Dell rovněž nabízí školení a certifikaci (Dell Enterprise Training and Certification). Další informace najdete na adrese dell.com/training. Tato služba nemusí být nabízena ve všech regionech.

Instalace a konfigurace

POZOR: Před provedením následujícího postupu si pročtěte bezpečnostní pokyny a důležité informace o plnění norem, které byly dodány se systémem, a postupujte podle těchto pokynů a informací. Další informace o doporučených bezpečnostních opatřeních najdete na adrese www.dell.com/regulatory_compliance.

V této části jsou popsány kroky, které je nutné provést při první instalaci systému.

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti. Veškerý obalový materiál uschovejte pro případ pozdější potřeby.

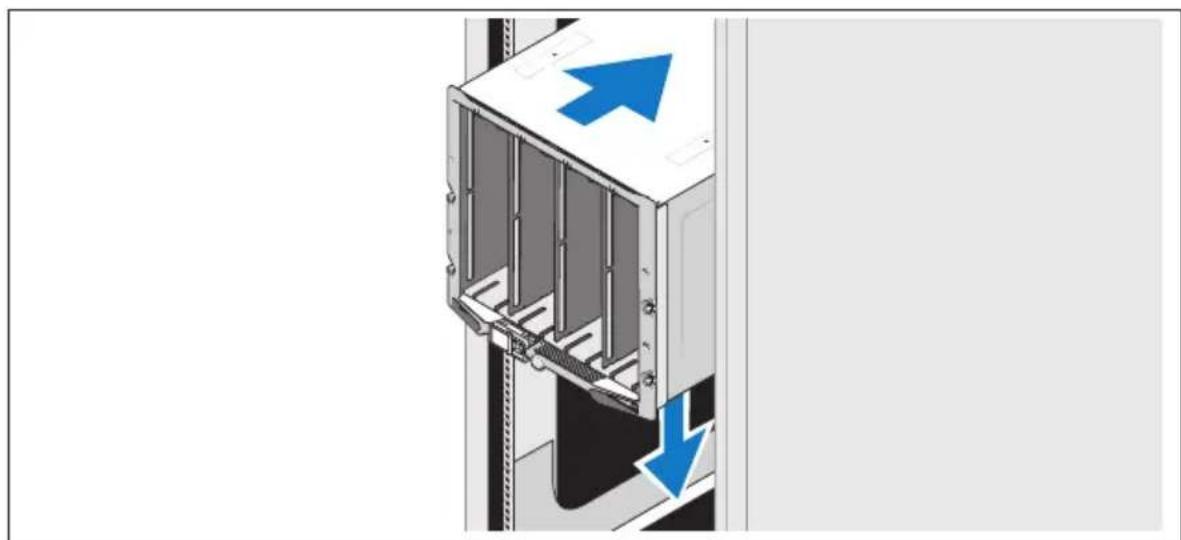

Instalace systému do stojanu

Nejprve si přečtěte Bezpečnostní pokyny uvedené v dokumentaci k instalaci do stojanu a potom proved'te instalaci systému do stojanu.

Pokyny k instalaci systému do stojanu naleznete v dokumentaci k instalaci do stojanu. Pokyny k napájení a chlazení najdete v nástroji pro plánování kapacity stojanu na adrese www.dell.com.

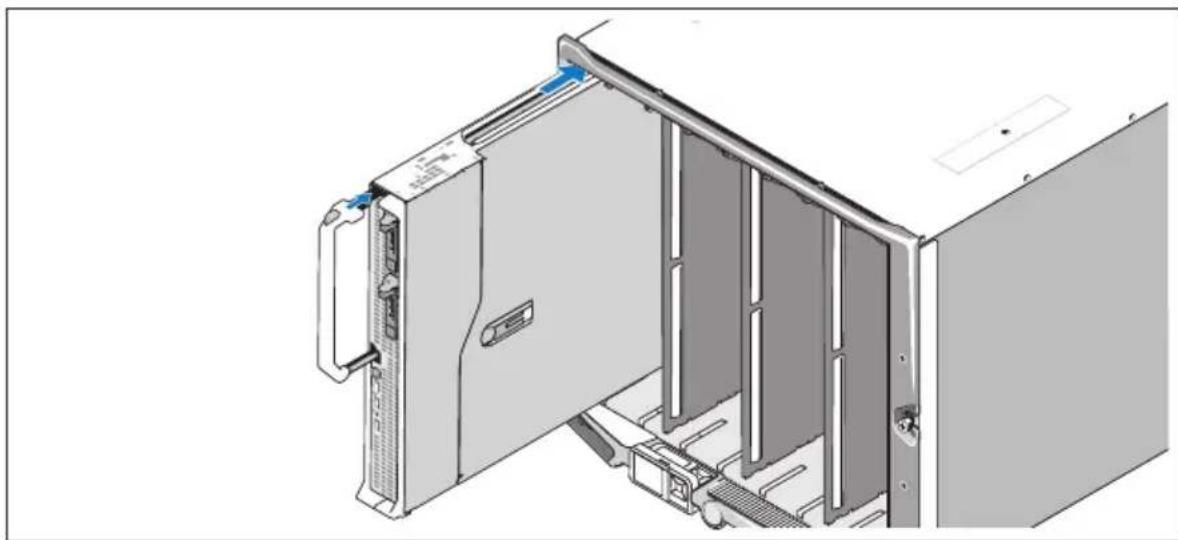

Postupujte zleva doprava a shora dolů a zasouvejte moduly do šasi. Jakmile bude modul blade bezpečně nainstalován, držadlo se vrátí do zamčené pozice.

Připojení ovladače CMC a modulů KVM

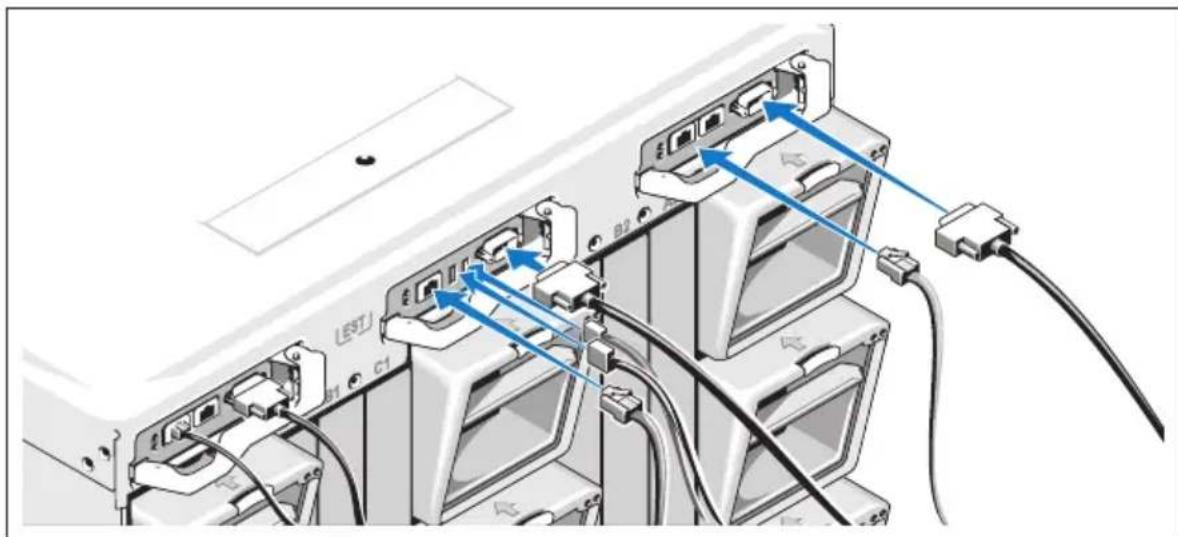

Připojte sériový kabel a sít'ový kabel z řídícího systému k modulu ovladače CMC. Připojte také druhý, volitelný modul ovladače CMC (pokud je nainstalován). (Pokud bylo šasi dodáno s předinstalovanými moduly blade M805 nebo M905, bude zahrnut firmware CMC verze 1.2 nebo vyšší.)

Připojte klávesnici, myš a monitor k volitelnému modulu iKVM.

Připojení systému k napájení

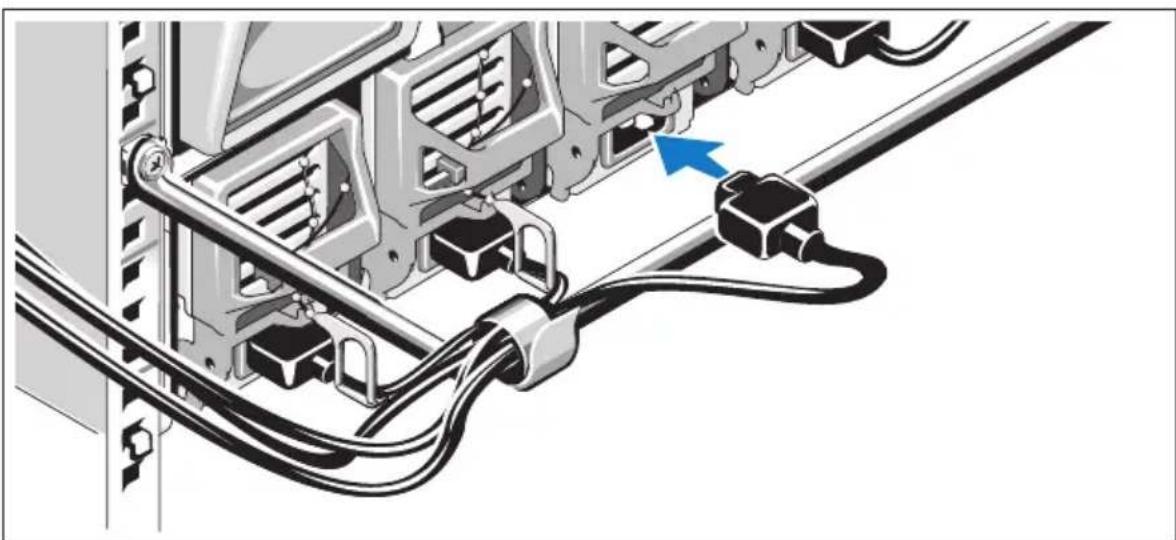

Připojte napájecí kabely systému ke zdrojům napájení.

UPOZORNĚNÍ: Chcete-li zabránit nechtěnému odpojení napájecích kabelů, připevněte zástrčky napájecích kabelů ke zdrojům napájení pomocí plastových svorek na zdrojích napájení a pomocí pásky Velcro připevněte kabel k protideformační tyči.

Poté zasuňte druhý konec napájecích kabelů do odděleného zdroje napájení, například zdroje UPS (nepřerušitelný zdroj napájení) nebo do jednotky rozvaděče (PDU).

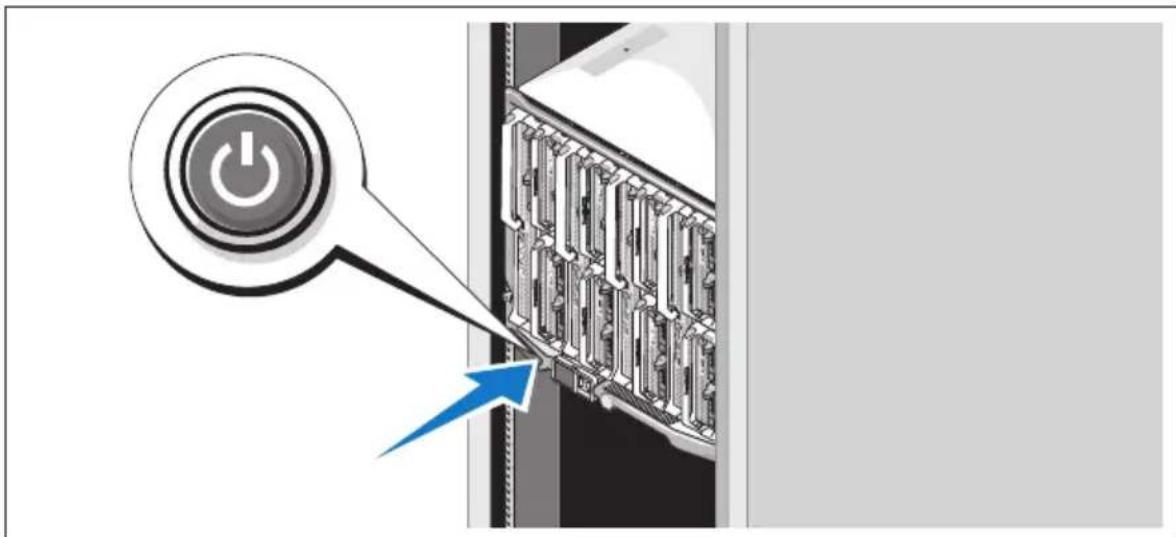

Stiskněte tlačítko napájení na šasi. Měl by se rozsvítit indikátor napájení.

Zapnutí modulů blade

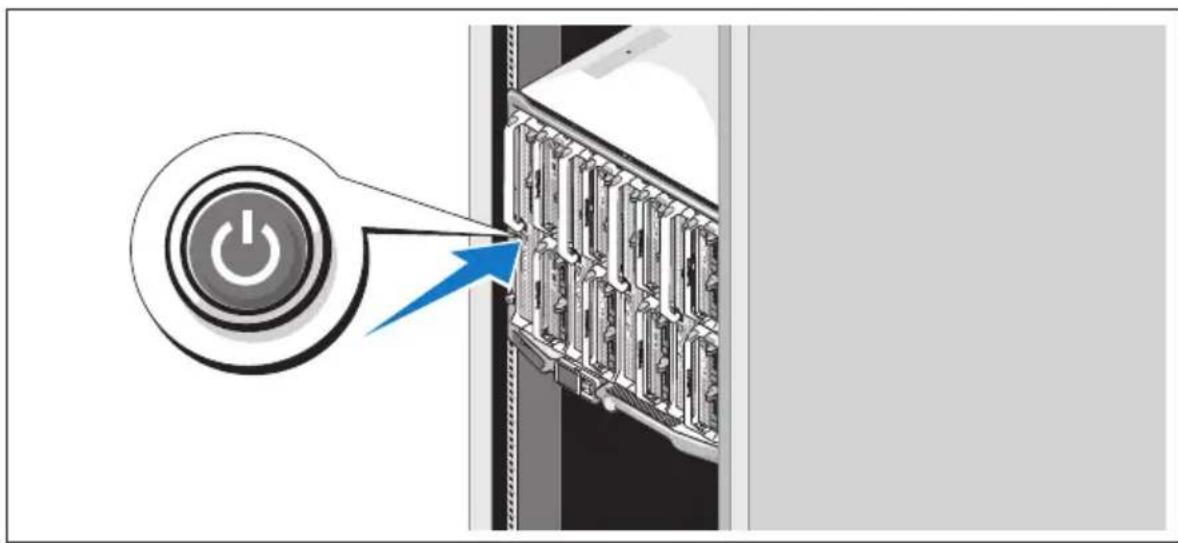

Stiskněte tlačítko napájení na každém modulu blade nebo spust'te napájení modulů blade pomocí softwaru pro správu systémů.

Dokončení nastavení operačního systému

Pokud jste zakoupili předinstalovaný operační systém, prostudujte dokumentaci k operačnímu systému dodanou se systémem. Pokyny k první instalaci operačního systému naleznete v Příručce rychlé instalace. Než začnete s instalací hardwaru či softwaru, který nebyl zakoupen společně se systémem, ujistěte se, že je nainstalován operační systém.

Technické specifikace

Specifikace modulù blade

Procesor

Typ procesoru

PowerEdge M905 Čtyři dvoujádrové nebo čtyřjádrové procesory řady AMD Opteron 8000

PowerEdge M805 Dva dvoujádrové nebo čtyřjádrové procesory řady AMD Opteron 2000

PowerEdge M600 Jeden nebo dva dvoujádrové nebo čtyřjádrové procesory Intel Xeon

PowerEdge M605 Jeden nebo dva dvoujádrové nebo čtyřjádrové procesory řady AMD Opteron 2000

Pamět'

Architektura

PowerEdge M600 Pamět'ové moduly FBD s taktovací frekvencí 677 MHz

PowerEdge M905, M805, M605 Pamět'ové moduly DDR2 s taktovací frekvencí 677 MHz

Sokety pro pamět'ové moduly

PowerEdge M905 24 240kolíkových soketů

PowerEdge M805 16 240kolíkových soketů

PowerEdge M605, M600 Osm 240kolíkových soketů

Kapacity pamět'ových modulů 512 MB (PowerEdge M605 a M600), 1 GB, 2 GB, 4 GB nebo 8 GB

Minimum paměti RAM Dva pamět'ové moduly na každý procesor

PowerEdge M905 8 GB (osm pamět'ových modulů s kapacitou 1 GB)

PowerEdge M805 4 GB (čtyři pamět'ové moduly skapacitoul GB)

PowerEdge M600, M605 1 GB (dva pamět'ové moduly s kapacitou 512 MB)

Pamět' (pokračování)

Maximum paměti RAM

PowerEdge M905 192 GB

PowerEdge M805 128 GB

PowerEdge M600, M605 64 GB

Jednotky

Pevné disky

PowerEdge M805, M905 Jeden nebo dva 2,5palcové pevné disky SAS

PowerEdge M600, M605

Konfigurace SATA Jeden nebo dva 2,5palcové pevné disky

SATA

Konfigurace SAS Jeden nebo dva 2,5palcové pevné disky SAS

POZNÁMKA: Pevné disky SAS a

SATA nelze v rámci modulu blade

M600 nebo M605 kombinovat.

Konektory

Externí

USB

PowerEdge M805, M905 Tři 4kolíkové, USB 2.0

PowerEdge M600, M605 Dva 4kolíkové, USB 2.0

Interní

Karta SD (PowerEdge M805, M905) Jeden konektor pro kartu SD

Sít'ové karty Ethernet

Čipová sada

PowerEdge M805, M905 Čtyři porty Ethernet s podporou funkce TOE

a spouštění prostřednictvím protokolu iSCSI

poskytované dvěma integrovanými kartami

Ethernet Broadcom 5709S se dvěma porty

PowerEdge M600, M605 Dva porty Ethernet s podporou funkce TOE

a spouštění prostřednictvím protokolu iSCSI

poskytované dvěma integrovanými kartami

Broadcom 5708S

Grafická karta

Typ grafiky Grafická karta ATI RN50

Grafická pamět' 32 MB

Rozměry

PowerEdge M905, M805

Výška 38,5 cm

Šířka 5 cm

Hloubka 48,6 cm

Hmotnost (maximální konfigurace) 11,1 kg

PowerEdge M605, M600

Výška 18,9 cm

Šířka 5 cm

Hloubka 48,6 cm

Hmotnost (maximální konfigurace) 5,2–6,4 kg

Baterie

Baterie modulu blade Lithium-iontová knoflíková baterie

CR 2032 3,0 V

Specifikace šasi systému

Rozměry

Výška 44,0 cm

Šířka 44,7 cm

Hloubka 75,5 cm

Hmotnost (maximální konfigurace) 178,3 kg

Hmotnost (prázdné) 44,6 kg

Modul zdroje napájení

Střídavý/stejnosměrný proud (na jeden zdroj napájení)

Výkon 2360 W

Konektor Zásuvka NEMA C20

Odvod tepla 1205

BTU/hod. (maximum)

Maximální nárazový proud V typických podmínkách napájení a v celém

provozním rozsahu systému může nárazový proud dosáhnout 55 A na jeden napájecí zdroj po dobu 10 ms nebo méně.

Požadavky na napájení systému

200–240 V, 16 A, třifázové napájení, 50/60 Hz

200–240 V, 40,5 A, jednofázové napájení, 50/60 Hz

Volitelný modul Avocent iKVM

Zadní externě přístupné konektory

USB Dva 4kolíkové konektory USB 2.0 pro

klávesnici a myš

Port ACI RJ-45

Externě přístupné konektory

Vzdálená správa

Dva vyhrazené porty RJ-45 s prěnosovou rychlostí 10/100/1000 Mb/s pro integrovaný ovladač vzdáleného prístupu Ethernet

Sériový

9kolíkový, DTE, kompatibilní s normou 16550

Video

15kolíkový VGA

Baterie Lithium-iontová knoflíková baterie

CR 2032 3,0 V

Karta SD Jeden vyhrazený interní slot pro pamět'ovou

kartu SD (Secure Digital) pro podporu funkce FlexAddress

Ovládací panel na šasi

Externě přístupné konektory

USB

PowerEdge M905, M805

Tři 4kolíkové konektory USB 2.0 pro klávesnici a myš

PowerEdge M605, M600

Dva 4kolíkové konektory USB 2.0 pro klávesnici a myš

Čtyři kurzorové ovládací klávesy, jedna klávesa pro výběr, obrazovka LCD

Specifikace vstupně-výstupního modulu

Modul přepínače Ethernet PowerConnect M6220

Externě přístupné konektory

Ethernet 10/100/1000 Mb/s Čtyři porty RJ-45 s automatickým vyjednáváním

(pro připojení k terminálu je třeba použít dodaný adaptér z USB typu A na DB9)

Volitelné moduly Dvě pozice pro volitelné moduly. Každá

pozice podporuje modul se dvěma stohovacími porty 24 Gb, dvěma měděnými prénosovými porty CX4 10 Gb nebo dvěma optickými vysílači XFP 10 Gb.

Modul přepínače Infiniband Cisco M7000E

Externě přístupné konektory

Osm prénosových portů Infiniband DDR

Průchozí modul Gb Ethernet

Externě přístupné konektory

Šestnáct portů RJ-45 pro sít’ Ethernet

Průchozí modul Fibre Channel

Externě přístupné konektory

Vysílač Fibre Channel Šestnáct externích portů SFP podporujících rychlosti 1/2/4 Gb/s

Modul přepínače Fibre Channel Brocade

Externě přístupné konektory

Fibre Channel Osm fyzických portů FC (ve výchozímnastavení jsou povoleny čtyři, lze rozšířit na osm) podporujících připojení Fibre Channel rychlostí 1/2/4 Gb/s

Sériový port RJ-45

Prostředí

POZNÁMKA: Další informace o měřených údajích prostředí najdete pro jednotlivé systémové konfigurace na adrese dell.com/environmental_datasheets. Systém není určen pro použití v kanceláři.

Teplota

Provozní 10 až 35 °C

POZNÁMKA: Snižte nejvyšší teplotu o 1 °C na každých 300 m nad nadmořskou výškou 900 m.

Skladovací -40 až 65 °C

Relativní vlhkost

Provozní 8 až 85 % (bez kondenzace) s maximálním nárůstem vlhkosti o 10 % za hodinu Skladovací 5 až 95 % (bez kondenzace)

Maximální vibrace

Provozní 0,26 g při 10–350 Hz po dobu 15 minut Skladovací 1,54 g při 10–250 Hz po dobu 15 minut

Prostředí (pokračování)

Maximální ráz

Provozní Jeden rázový impuls v kladné ose z o síle

31 G v délce do 2,6 ms

Skladovací

PowerEdge M905, M805

Šest po sobě jdoucích rázových impulsů v kladné i záporné ose x, y, a z o síle 71 G v délce do 2 ms

PowerEdge M605, M600

Šest po sobě jdoucích rázových impulsů v kladné i záporné ose x, y, a z o síle 71 G v délce do 2 ms

Nadmořská výška

Provozní -16 až 3 048 m

Skladovací -16 až 10 600 m
