BEDIENUNGSANLEITUNG PowerEdge 300 DELL
Erste Schritte mit dem System
Erste Schritte mit dem System
Anmerkungen, Hinweise und Vorsichtshinweise
ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, die Ihnen die Arbeit mit dem Computer erleichtern.
HINWEIS: Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt auf, wie derartige Probleme vermieden werden können.
VORSICHT: Hiermit werden Sie auf eine potentiell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod von Menschen führen könnte.
Irrtümer und technische Änderungen vorbehalten.
© 2007 Dell Inc. Alle Rechte vorbehalten.
Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL Logo und PowerEdge sind Marken von Dell Inc.; Intel, Pentium, Celeron und Xeon sind eingetragene Marken von und Core ist eine eingetragene Marke von Intel Corporation in den USA und anderen Ländern; Microsoft, Windows und Windows Server sind entweder Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Red Hat und Enterprise Linux sind eingetragene Marken von Red Hat Inc.; SUSE ist eine eingetragene Marke von Novell Inc..
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Besitzrechte an Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
Modell SMT
Dezember 2007 Teilenr. HR210 Rev. A00
Systemmerkmale
Dies sind die wesentlichen Hardware- und Softwaremerkmale des Systems:
- Rack-montierbares Gehäuse (1U/1P) mit Unterstützung für feste Schienen und Gleitschienen.
ANMERKUNG: Verwenden Sie das System-Setup-Programm, um Informationen zum Prozessor anzuzeigen. Siehe „Verwenden des System-Setup-Programms“ im Hardware-Benutzerhandbuch.
- Einer der folgenden Prozessoren:
- I n ^ Single-Cdre-Prozessor Celeron ^ 445
- Intel Dual-Core-Prozessor Core™ 2 Duo E6305 oder E6405
-
Intel Quad-Core-Prozessor Xeon ^ X3323, X3353 oder X3363
-
Mindestens 512 MB registrierte Single- oder Dual-Speichermodule (667 MHz, DDR2, ECC), erweiterungsfähig auf maximal 24 GB durch Installation von Kombinationen aus Speichermodulen mit 512 MB, 1 GB, 2 GB oder 4 GB in den sechs Speichermodulsockeln auf der Systemplatine.
- Eine der folgenden Riserkarten-Optionen:
– Zwei Riserkarten (links und mittig), jeweils mit einem PCI-Express-Erweiterungssteckplatz (x8-Bandbreite). ODER
– Eine Riserkarte (mittig) mit einem PCI-Express-Erweiterungssteckplatz (x8-Bandbreite).
– Eine Riserkarte (links) mit einem 3,3-V-, 64-Bit-133-MHz-PCI-X-Erweiterungssteckplatz.
- Ein 12,7-Zoll DVD-Laufwerk oder eine CD-RW/DVD-Kombination in einem Laufwerkschacht.
- Folgende interne Festplattenkonfigurationen werden unterstützt:
– Bis zu zwei interne SATA-Festplattenlaufwerke (3,5 Zoll) mit optionaler SAS-Controllerkarte (optional hot-plug-fähig).
– Bis zu zwei interne SAS (Serial-Attached SCSI)-Festplattenlaufwerke (3,5 Zoll) mit optionaler SAS-Controllerkarte (optional hot-plug-fähig).
- Optionaler Remote-Access-Controller zur Fernverwaltung des Systems, installiert im dedizierten Steckplatz auf der Systemplatine.
- Optionales USB-Flash-Laufwerk, das ein Diskettenlaufwerk oder Festplattenlaufwerk emuliert.
- Ein 400-W-Netzteil (optionales redundantes Netzteil erhältlich).
- Zwei integrierte Gigabit-Ethernet-Netzwerkadapter mit unterstützten Datenübertragungsraten von 10 Mb/s, 100 Mb/s oder 1000 Mb/s und Wake-on-LAN-Unterstützung.
- Eine Dell Remote-Access-Controllerkarte (DRAC5) zur Fernverwaltung des Systems, zur Wiederherstellung beim Systemabsturz und für Energieverwaltungsfunktionen bei Dell PowerEdge.
- Integriertes VGA-kompatibles Grafiksubsystem mit ATI ES1000 PCI-Grafikcontroller mit 33 MHz. Dieses Grafiksubsystem enthält mindestens 32 MB Grafikspeicher mit Unterstützung für 2D-Grafik. Die maximale Auflösung beträgt 1600 x 1200 mit 65 536 Farben; TrueColor-Darstellung wird in den folgenden Auflösungen unterstützt: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024. Bei installierter optionaler Remote-Access-Karte ist die maximale Bildschirmauflösung 1280 x 1024.
- Lüftermodule vor Prozessor und Speichermodulen, die jeweils zwei doppelschraubige Lüfter enthalten.
- Lüftermodule vor dem Netzteil, die jeweils zwei doppelschraubige Lüfter enthalten. Diese Lüfter dienen zur Belüftung der beiden redundanten Netzteile (Konfiguration mit hot-plug-fähigen Festplattenlaufwerken und redundantem Netzteil).
- Serieller Anschluss für Konsolenumleitung.
- Sicherheitsfunktionen wie Gehäuseeingriffserkennung und Systemschloss an der optionalen Frontblende.
- Integriertes Trusted Platform Module (TPM) Version 1.2, das für Sicherheitsanwendungen eingesetzt wird und Schlüssel erstellen und speichern sowie Kennwörter und digitale Zertifizierungen speichern kann (nicht erhältlich in China).
-
Systemverwaltungs-Schaltkreistechnik, die kritische Systemspannungen und -temperaturen überwacht.
-
Auf der Rückseite befinden sich ein Bildschirmanschluss, ein serieller Anschluss, zwei USB-Anschlüsse sowie zwei Anschlüsse für Netzwerkadapter.
- Auf der Vorderseite sind ein Bildschirm- und zwei USB-Anschlüsse vorhanden.
- Ein interner USB-Port ermöglicht das Anschließen eines bootfähigen Speicherschlüssels.
- LCD-Display (1 × 5) auf der Vorderseite zur Anzeige von System-ID und Fehlermeldungen.
Weitere Informationen zu spezifischen Systemmerkmalen finden Sie im Abschnitt „Technische Daten“ auf Seite 55.
Ihr System ist mit folgender Software ausgestattet:
- System-Setup-Programm zum Anzeigen und Ändern der System-konfigurationseinstellungen. Siehe „Verwenden des System-Setup-Programms“ im Hardware-Benutzerhandbuch.
- Verbesserte Sicherheitsfunktionen, einschließlich eines Systemkennworts und eines Setup-Kennworts, die im System-Setup-Programm festgelegt werden.
- Grafiktreiber zur Anzeige vieler Anwendungsprogramme in hohen Auflösungsmodi.
Systemverwaltungssoftware und Dokumentations-CDs.
Unterstützte Betriebssysteme
- Microsoft ^ Windows Server ^ 2008 Web, Standard und Enterprise (32-Bit x86) Edition (bei Verfügbarkeit)
- Microsoft Windows Server 2008 Web, Standard, Small Business Server (Premium und Standard), und Enterprise (x64) Edition (bei Verfügbarkeit)
- Microsoft Windows Server 2003 Web, Standard, Small Business Server (Premium und Standard), und Enterprise (32-Bit x86) Edition (SP1 und SP2)
- Microsoft Windows Server 2003 Standard und Enterprise x64 Edition
- Microsoft Windows Server 2003 R2, Standard, Small Business Server (Premium und Standard), und Enterprise (32-Bit x86) Edition
- Microsoft Windows Server 2003 Standard und Enterprise x64 Edition
• R e d® Enterprise Linux® ES (Versionen 4 und 5) (x86_32) - Red Hat Enterprise Linux ES (Versionen 4 und 5) (x86_64)
• S U® SinuE Enterprise Server 9 (SP4 oder höher) (x86_64) - SUSE Linux Enterprise Server 10 (x86_64)
ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebs- systemen erhalten Sie unter www.dell.com.
Weitere nützliche Informationen
VORSICHT: Das Produktinformationshandbuch enthält wichtige Informationen zu Sicherheits- und Betriebsbestimmungen. Garantiebestimmungen können als separates Dokument beigelegt sein.
- Im zusammen mit der Rack-Lösung gelieferten Rack-Installations-handbuch bzw. in der Rack Installation Instructions (Rack-Installations-anleitung) ist beschrieben, wie das System in einem Rack installiert wird.
- D Handbuch zum Einstieg enthält eine Übersicht über die Systemfunktionen, Einrichtung des Systems und technische Daten.
- Im Hardware-Benutzerhandbuch erhalten Sie Informationen über Systemfunktionen, zur Fehlerbehebung am System und zum Installieren oder Austauschen von Systemkomponenten.
- Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme zum Konfigurieren und Verwalten des Systems.
- In der Dokumentation zur Systemverwaltungssoftware sind die Merkmale, die Anforderungen, die Installation und der grundlegende Einsatz der Software beschrieben.
- In der Dokumentation zum Betriebssystem ist beschrieben, wie das Betriebssystem installiert (sofern erforderlich), konfiguriert und verwendet wird.
- Dokumentationen für alle separat erworbenen Komponenten enthalten Informationen zur Konfiguration und zur Installation dieser Zusatzgeräte.
- Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen Änderungen am System, an der Software oder an der Dokumentation beschrieben sind.
ANMERKUNG: Wenn auf der Website support.dell.com aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere Informationen werden damit gegebenenfalls ungültig.
- Anmerkungen zur Version oder Infodateien sind eventuell eingeschlossen, um Aktualisierungen am System oder der Dokumentation in letzter Minute zu bieten, oder fortgeschrittenes technisches Referenzmaterial, das für erfahrene Benutzer oder Techniker beabsichtigt ist.
So erhalten Sie technische Unterstützung
Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können oder das System sich nicht wie erwartet verhält, nehmen Sie das Hardware-Benutzerhandbuch zur Hand.
Unternehmensschulungen und Zertifizierungen sind verfügbar. Nähere Informationen hierzu finden Sie unter www.dell.com/training. Diese Dienstleistungen stehen unter Umständen nicht an allen Standorten zur Verfügung.
Installation und Konfiguration
VORSICHT: Bevor Sie mit dem folgenden Verfahren beginnen, lesen Sie zunächst die Sicherheitshinweise und wichtigen Vorschriften im Produktinformationshandbuch durch.
VORSICHT: Beim Anheben des Systems sollten Sie sich stets von jemand anders helfen lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen, das System allein zu bewegen.
In diesem Abschnitt ist die erstmalige Einrichtung des Systems beschrieben.
Auspacken des Systems
Entnehmen Sie das System der Verpackung, und identifizieren Sie die einzelnen Komponenten. Bewahren Sie das Verpackungsmaterial für möglichen späteren Gebrauch auf.
Installation der Schienen und des Systems in einem Rack
Lesen Sie die Sicherheitshinweise in der Dokumentation zur Rack-Installation für das System, und installieren Sie dann das System im Rack.
Wie Sie das System in einem Rack installieren, erfahren Sie in der Dokumentation zur Rack-Installation. Richtlinien zur Stromversorgung und Kühlung finden Sie in der Kapazitäts-Planungshilfe für Rack-Installationen unter www.dell.com.
Anschließen von Tastatur, Maus und Bildschirm
Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.
Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen. Denken Sie daran, gegebenenfalls die Schrauben am Stecker des Bildschirmkabels festzuziehen.

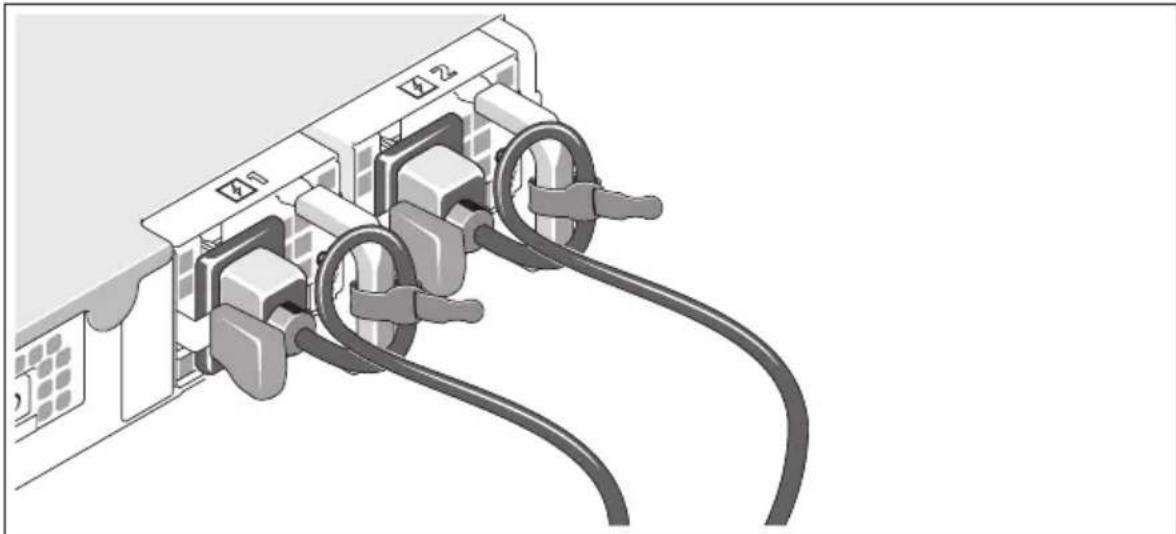

Anschließen der Stromversorgung
Verbinden Sie das bzw. die Netzstromkabel mit dem System (Abbildung zeigt eine redundante Systemkonfiguration). Sichern Sie bei redundanten Systemkonfigurationen die Kabel mit den beiden im Lieferumfang des Systems enthaltenen Klettverschlüssen, wie in der Abbildung gezeigt. Montieren Sie bei nicht-redundanten Systemkonfigurationen die im mit dem System ausgelieferte Halteklammer für das Netzstromkabel.
Verbinden Sie das andere Ende des Kabels mit einer geerdeten Steckdose oder mit einer separaten Spannungsquelle, etwa einer unterbrechungsfreien Stromversorgung (USV) oder einem Stromverteiler.

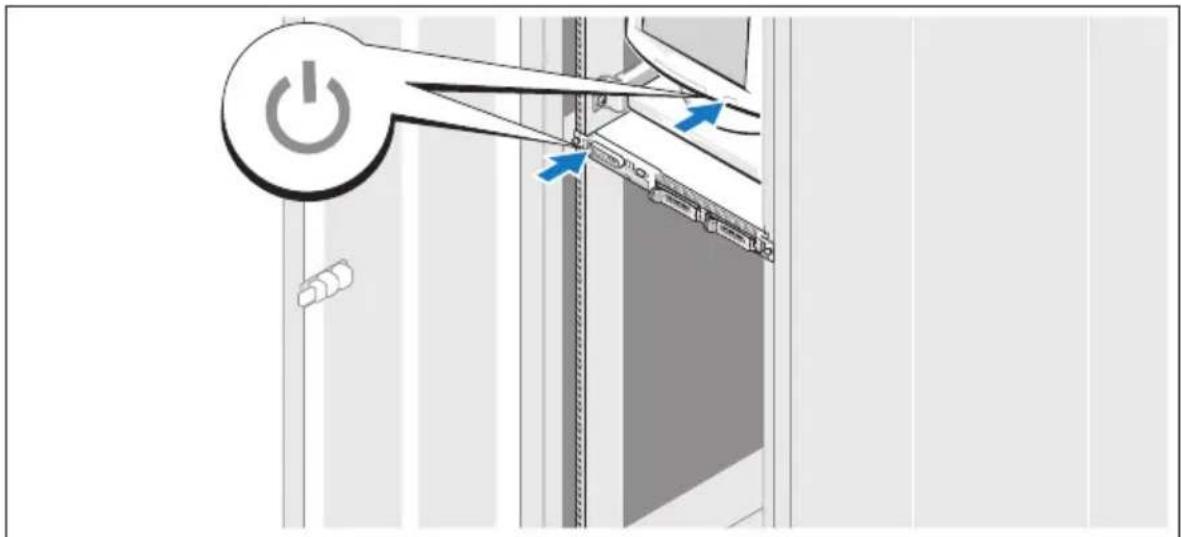

Einschalten des Systems
Schalten Sie das System und den Bildschirm (optional) ein.
Drücken Sie den Netzschalter am System und am Bildschirm. Daraufhin sollten die Betriebsanzeigen aufleuchten. Stellen Sie den Bildschirm ein, bis die Anzeige zufriedenstellend ist.
Anbringen der Frontverkleidung
Installieren Sie die Frontverkleidung (optional).
Abschließen des Betriebssystem-Setups
Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit dem System gelieferte Dokumentation zum Betriebssystem. Wie Sie ein Betriebs-system erstmalig installieren, erfahren Sie in der Kurz-Installationsanleitung. Das Betriebssystem muss installiert sein, bevor Sie andere, nicht zusammen mit dem System erworbene Hardware oder Software installieren.
Technische Daten
| Prozessor | |
| Prozessortyp | Intel® Single-Core-Prozessor Cclcron® 445OderIntel Dual-Core-Prozessor CoreTM 2 DuoE6305 oder E6405 SequenzOderIntel Quad-Core-Prozessor Xcon®X3323, X3353 oder X3363 Reihe |
| Erweiterungsbusse | |
| Bustyp PCI-X, PCIe | |
| Erweiterungssteckplätze – Zwei optionale Riserkarten | |
| Riser 1 | |
| Mittlere PCIe-Riserkarte | Ein PCIe-Steckplatz (x8-Bandbreite)mit voller Bauhöhe und halber Baulänge |
| Linke PCIe-Riserkarte | Ein PCIe-Steckplatz (x8-Bandbreite)mit voller Bauhöhe und halber Baulänge |
| Riser 2 | |
| Linke PCI-X-Riserkarte | Ein Steckplatz mit voller Bauhöheund halber Baulänge(PCI-X mit 64 Bit, 133 MIIz) |
| Mittlere PCIe-Riserkartc | Ein Steckplatz mit voller Bauhöheund halber Baulänge (PCIe, x8-Bandbreite) |
Speicher
Architektur Bis zu sechs registrierte RDRAM-Speichermodule (DDR2, 677 MHz, ECC)
Speichermodulsockel 6 x 240-polig
Speichermodulkapazitäten 512 MB, 1 GB, 2 GB, 4 GB
RAM (Minimum) 512 MB (cin 512-MB-Modul)
RAM (Maximum) 24 GB
Laufwerke
Festplattenlaufwerke
| SATA | Bis zu zwei interne 3,5-Zoll-Laufwerke (optional hot-plug-fähig) |
| SAS | Bis zu zwei interne 3,5-Zoll-Laufwerke mit optionaler SAS-Controllerkarte (optional hot-plug-fähig) |
| CD/DVD-Laufwerk Ein optionales | DVD-Laufwerk oder eine CD-RW/DVD-Kombination in einem Laufwerkschacht |
| ANMERKUNG: DVD-Geräte sind reine Daten-laufwerke. | |
| USB-Flash-Laufwerk Ein optionales | Laufwerk, das ein Disketten-laufwerk oder eine Festplatte cmuliert |
Anschlüsse
Extern zugänglich
Rückseite
| Netzwerkadapter | Zwei RJ-45 (für integrierte 1-Gigabit-Netzwerkadapter) |
| Seriell | 9-polig |
| USB | Zwei 4-polige Anschlüsse, USB 2.0 |
| Bildschirm | VGA, 15-polig |
Anschlüsse (fortgesetzt)
| Vorderseite | |
| Bildschirm | VGA, 15-polig |
| USB | Zwei 4-polige Anschlüsse, USB 2.0 |
| Intern zugänglich | |
| SATA-Kanäle | Drei, 7-polig |
| USB-Anschluss(für Speicherstick) | Ein 4-poliger Anschluss, USB-2.0-konform |
Bildschirm
| Grafiktyp Integrierter ATI ES1000 VGA-Controller |
| Videospeicher 32 MB ( (min.) – 64 MB (max.) DDR II. |
Stromversorgung
| Netzteil (Wechselstrom) | |
| Leistung | Redundantes 400-W-Netzteil für hot-plug-fähige Fcstplattenlaufwcrke plus redundante Netzteilkonfiguration (Maximalkonfiguration) |
| Spannung | 100-240 VAC, 50/60 Hz |
| Maximaler Einschaltstrom | Unter typischen Leitungsbedingungen und über den gesamten System-Umgebungs-betriebsbereich kann der Einschaltstrom (über einen Zeitraum von 10 ms oder weniger) 25 A erreichen. |
Systembatterie CR 2032, 3,0-V-Lithium-Ionen-Knopfzelle
Abmessungen und Gewicht
Höhe 4,2 cm
Breite 42,6 cm
Tiefe
| Mit optionaler Blende | 69,3 cm |
| Ohne optionale Blende | 66 cm |
| Gewicht (maximale Konfiguration in kg) | 13,45 kg |
Umgebungsbedingungen
ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter www.dell.com/environmental_datasheets.
Temperatur
| Während des Betriebs | 10 bis 35 °C |
| Lagerung | -40 bis 65 °C |
Relative Luftfeuchtigkeit
| Während des Betriebs | 20 % bis 80 % (nicht-kondensierend) mit einem Anstieg der Luftfeuchtigkeit von 10 % pro Stunde |
| Lagerung | 5 bis 95 % (nicht kondensierend) |
Zulässige Erschütterung
| Während des Betriebs | 0,26 g Effektivbeschleunigung (GRMS) bei 5-350 Hz, 15 min lang |
| Lagerung | 1,54 g Effektivbeschleunigung (GRMS) bei 10-250 Hz, 15 min lang |
Umgebungsbedingungen (fortgesetzt)
| Zulässige Stoßeinwirkung | |
| Während des Betriebs | Ein Stoß von 31 G in der positiven z-Achse (ein Stoß auf jeder Seite des Systems) über einen Zeitraum von bis zu 2,6 ms |
| Lagerung | Sechs hintereinander ausgeführte Stöße mit 71 G von bis zu 2 ms Dauer in positiver und negativer X-, Y- und Z-Richtung (ein Stoß auf jeder Seite des Systems) |
| Höhe über NN | |
| Während des Betriebs | -16 bis 3 048 mANMERKUNG: Bei Höhen über900 Meter verringert sich die maximale Betriebstemperatur um 1 °C/93 m. |
| Lagerung | -16 bis 10600 m |
| Luftverschmutzungsklasse | |
| Klasse | G2 oder niedriger gemäß ISA-S71.04-1985 |
