Produkttyp	Server
Marke	Dell
Modell	PowerEdge XR4510c
Abmessungen (B x T x H)	43,4 cm x 42,8 cm x 4,3 cm (1U)
Gewicht	ca. 12,7 kg
Stromversorgung	1100 W Wechselstrom-Netzteil (redundant)
Prozessor	Intel Xeon D-2100 Serie (bis zu 18 Kerne)
Arbeitsspeicher	64 GB DDR4 ECC (max. 256 GB, 4 Steckplätze)
Lagerung	2x 2,5" SATA SSD (je 480 GB, hot-swap)
Netzwerk	2x 10GbE SFP+, 2x 1GbE RJ45
Erweiterungssteckplätze	1x PCIe 3.0 x16 (Low Profile)
Betriebssystem	Optional (Dell iDRAC9 integriert)
Kühlung	3 integrierte Lüfter (redundant)
Maximale Betriebstemperatur	-5°C bis 55°C
Zertifizierungen	MIL-STD-810G, NEBS Level 3
Sicherheit	Schloss für Frontabdeckung, TPM 2.0, sicheres Booten
Lieferumfang	Server, Netzkabel, Montageschienen, Schnellstartanleitung
Reinigung	Gehäuse mit trockenem Tuch abwischen; Lüfter nicht reinigen, nur austauschen
Wartung	Einfacher Zugang zu Festplatten und Speichermodulen; Komponenten hot-swap fähig
Reparierbarkeit	Ersatzteile über Dell Support; Austausch durch autorisiertes Personal

Häufig gestellte Fragen - PowerEdge XR4510c DELL

Wie schalte ich den PowerEdge XR4510c ein?

Drücken Sie die Power-Taste an der Vorderseite des Servers oder verwenden Sie die iDRAC-Weboberfläche. Stellen Sie sicher, dass der Server an eine Stromquelle angeschlossen ist.

Wie setze ich das BIOS zurück?

Schalten Sie den Server aus, öffnen Sie das Gehäuse und suchen Sie den CMOS-Jumper auf dem Mainboard. Versetzen Sie den Jumper für einige Sekunden in die CLR-Position und setzen Sie ihn zurück. Starten Sie den Server neu.

Welche Festplatten sind mit dem XR4510c kompatibel?

Der Server unterstützt 2,5-Zoll SATA/SAS-Festplatten und SSDs. Verwenden Sie Dell-qualifizierte Modelle für optimale Leistung und Kompatibilität.

Wie installiere ich ein Betriebssystem auf dem Server?

Verbinden Sie sich mit der iDRAC-Weboberfläche und mounten Sie ein ISO-Image über das Virtual-Media-Feature. Starten Sie den Server von dem Image und folgen Sie den Installationsanweisungen.

Wie überwache ich die Temperatur des Servers?

Verwenden Sie das iDRAC-Dashboard, um die Temperaturwerte von CPU, Speicher und Gehäuse anzuzeigen. Alarme können für Überschreitung von Schwellwerten konfiguriert werden.

Was tun bei Überhitzung?

Überprüfen Sie die Lüfter auf ordnungsgemäße Funktion und reinigen Sie die Lüftungsschlitze. Stellen Sie sicher, dass die Umgebungstemperatur unter 55°C liegt. Reduzieren Sie die Last oder schalten Sie den Server aus, bis die Temperatur fällt.

Wie tausche ich eine Festplatte aus?

Der Server unterstützt Hot-Swap. Entfernen Sie die Frontabdeckung, entriegeln Sie den Festplattenträger und ziehen Sie die Festplatte heraus. Setzen Sie eine neue ein und verriegeln Sie den Träger. Die Festplatte wird automatisch erkannt.

Kann ich den Arbeitsspeicher aufrüsten?

Ja, der Server hat 4 Steckplätze für DDR4 ECC RDIMMs. Verwenden Sie Module mit gleicher Kapazität und Geschwindigkeit (z.B. 16 GB, 2666 MHz) und beachten Sie die Bestückungsreihenfolge im Handbuch.

Wo finde ich aktuelle Treiber und Firmware?

Laden Sie diese von der Dell Support-Website herunter: www.dell.com/support. Geben Sie den Servicetag des Servers ein oder suchen Sie nach dem Modell PowerEdge XR4510c.

Wie setze ich das iDRAC-Passwort zurück?

Schalten Sie den Server aus und drücken Sie die iDRAC-Taste auf dem Mainboard für mindestens 5 Sekunden. Das Passwort wird auf die Werkseinstellungen zurückgesetzt. Alternativ können Sie das iDRAC über den RACADM-Befehl zurücksetzen.

BEDIENUNGSANLEITUNG PowerEdge XR4510c DELL

Installations- und Service-Handbuch

Hinweise, Vorsichtshinweise und Warnungen

i ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können.
VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.
WARNING: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.

Inhaltsverzeichnis

Kapitel 1: Über dieses Dokument....6

Kapitel 2: Konfigurationen und Funktionen des Dell PowerEdge XR4510c-Systems....7

Systemkonfigurationen – Frontansicht des PowerEdge XR4510c-Systems....7

Systemkonfigurationen – Rückansicht des PowerEdge XR4510c-Systems....10

Systemkonfigurationen – Innenansicht für PowerEdge XR4510c.... 11

NIC-Anzeigecodes....11

Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer......12

Etikett mit Systeminformationen....13

Kapitel 3: Technische Daten....15

Abmessungen des Schlittens....15

Gewicht des Systems....16

Prozessor – Technische Daten....16

Kühlungslüfter – Technische Daten....16

Unterstützte Betriebssysteme....16

Technische Daten der Systembatterie....16

Arbeitsspeicher – Technische Daten....17

Speicher-Controller – Technische Daten....17

Laufwerke....17

Ports und Anschlüsse - Technische Daten....17

Technische Daten der USB-Ports....17

Technische Daten des NIC-Ports....17

Serieller Anschluss – technische Daten....18

Bildschirmanschluss....18

Technische Daten des iDRAC9-Ports.... 18

Grafik – Technische Daten....18

Umgebungsbedingungen....18

Umweltbestimmungen....19

Übersicht über thermische Beschränkungen....20

Kapitel 4: Anfängliche Systemeinrichtung und Erstkonfiguration.... 24

Einrichten des Systems....24

iDRAC-Konfiguration....24

Optionen für die Einrichtung der iDRAC-IP-Adresse....24

Optionen für die Anmeldung bei iDRAC....25

Optionen zum Herunterladen von Treibern und Firmware.... 26

Kapitel 5: Ressourcen für die Installation des Betriebssystems....27

Optionen zum Herunterladen und Installieren von BS-Treibern....27

Herunterladen von Treibern und Firmware....28

Kapitel 6: Vor-Betriebssystem-Verwaltungsanwendungen....29

System-Setup-Programm....29

System-BIOS....30

iDRAC Settings....47

Device Settings (Geräteeinstellungen)......47

Dell Lifecycle Controller....47

Integrierte Systemverwaltung....48

Start-Manager....48

PXE-Boot....48

Kapitel 7: Mindestkonfiguration für POST....49

Kapitel 8: Installieren und Entfernen von Systemkomponenten.... 50

Sicherheitshinweise....50

Vor der Arbeit an Komponenten im Inneren Ihres Systems....50

Nach der Arbeit im Inneren des Systems....51

Empfohlene Werkzeuge....51

XR4510c-Schlitten....51

Richtlinien für die Installation von Schlitten....51

Entfernen eines Schlittenplatzhalters....51

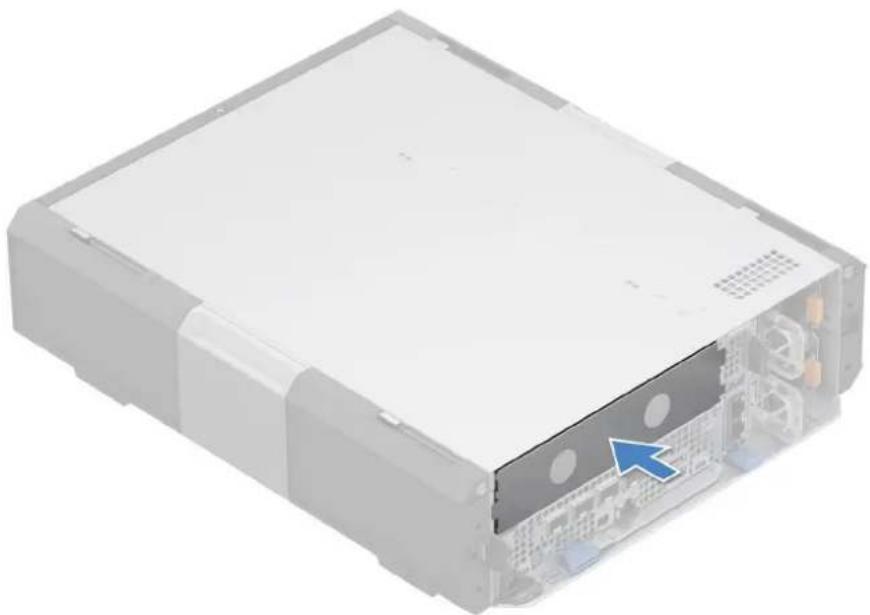

Einsetzen eines Schlittenplatzhalters....52

Entfernen des Schlittens....53

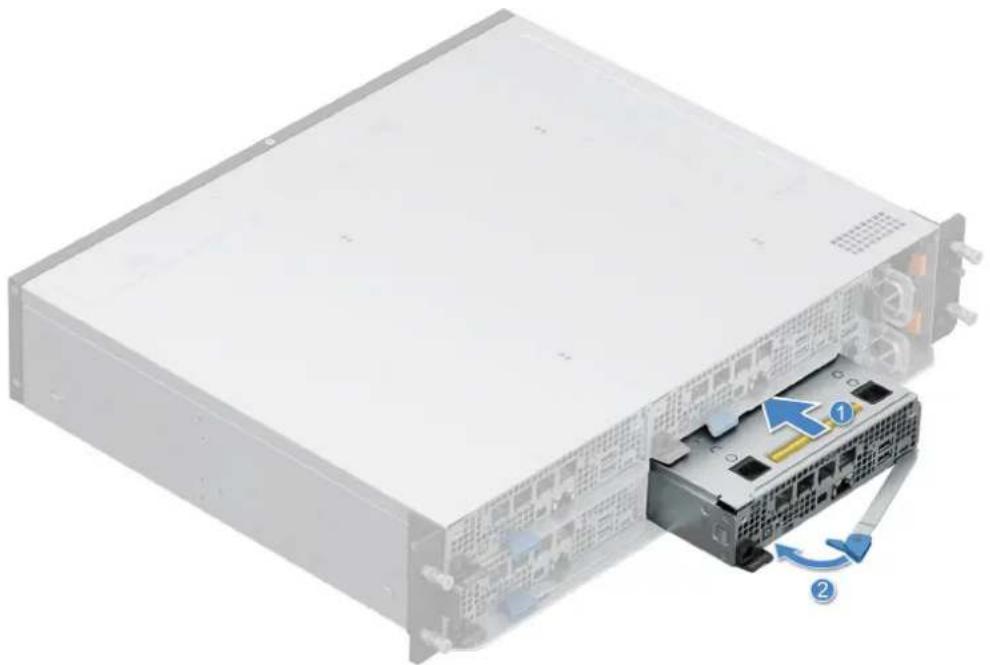

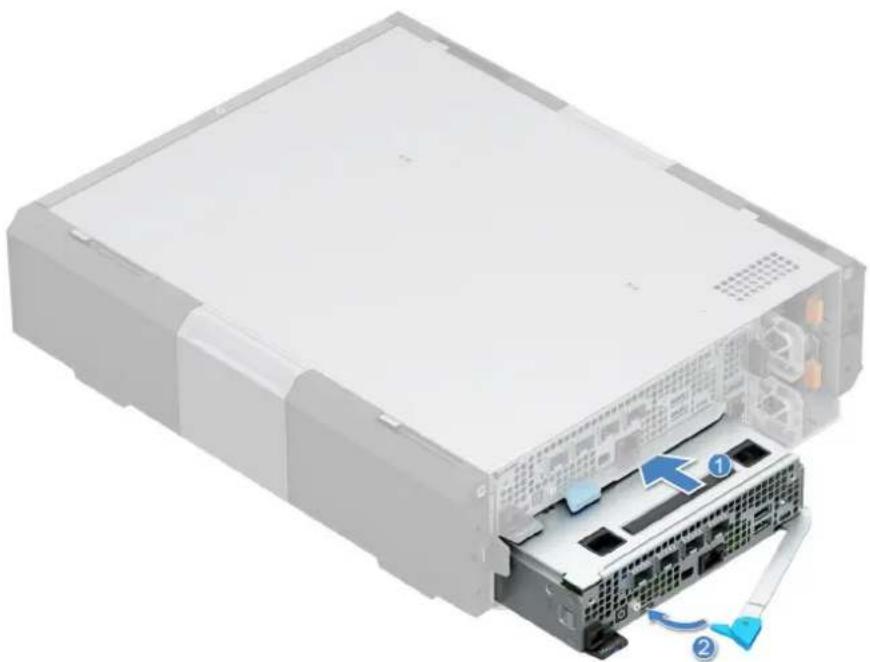

Installieren des Schlittens....55

Schlittenabdeckung....56

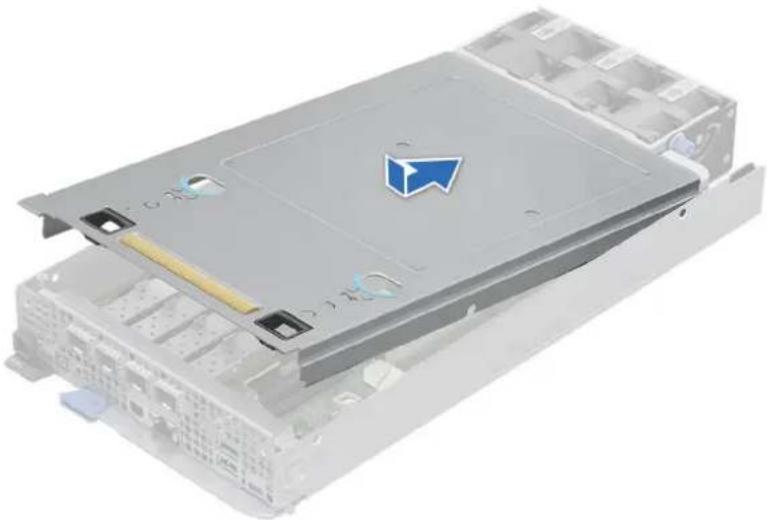

Entfernen der Schlittenabdeckung....56

Installieren der Schlittenabdeckung....57

Kühlungslüfter....58

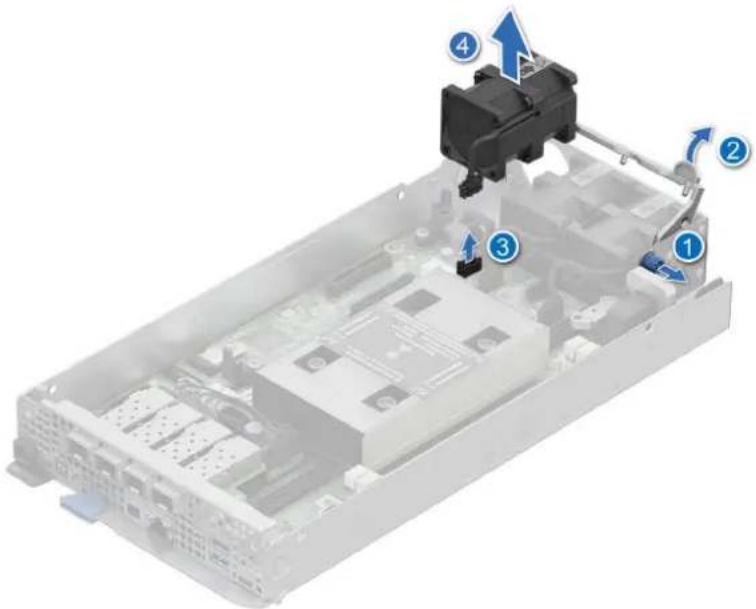

Entfernen eines Kühlungslüfters....58

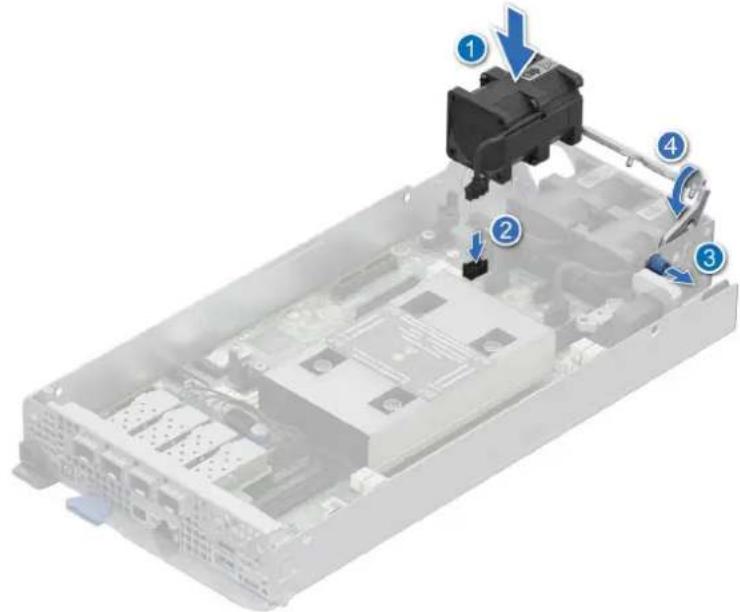

Einsetzen eines Kühlungslüfters....59

Systemspeicher....60

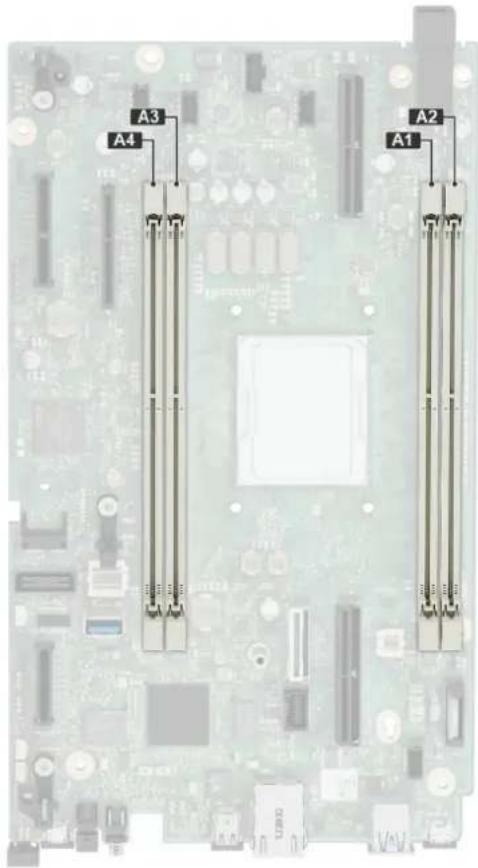

Richtlinien für Systemspeicher....60

Allgemeine Richtlinien zur Installation von Speichermodulen....61

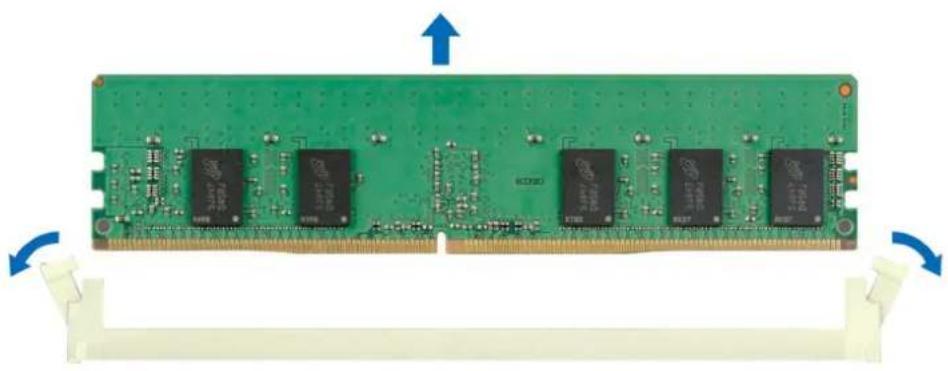

Entfernen eines Speichermoduls....61

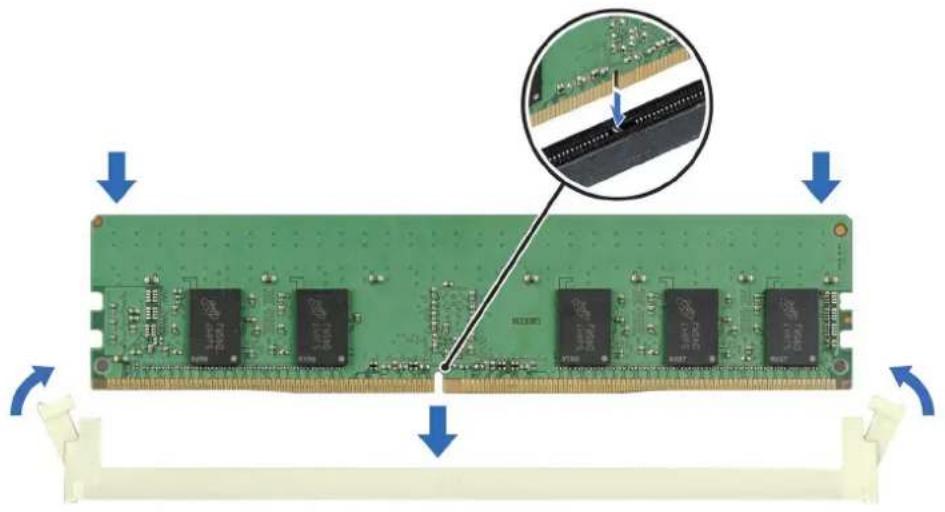

Installieren eines Speichermoduls....62

BOSS-N1-Karte....63

Entfernen der BOSS-N1-Karte 63

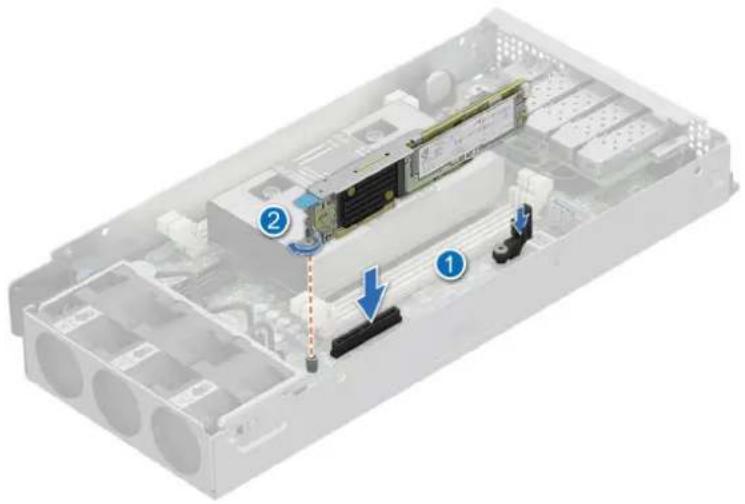

Installieren der BOSS-N1-Karte....64

Entfernen des M.2-SSD-Moduls....65

Einbauen des M.2-SSD-Moduls....66

M.2-Riser-Modul....66

Entfernen des M.2-Riser-Moduls....66

Installieren des M.2-Riser-Moduls....67

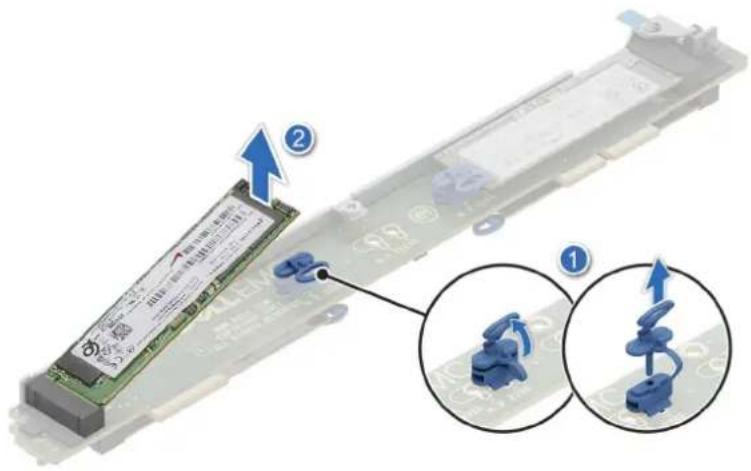

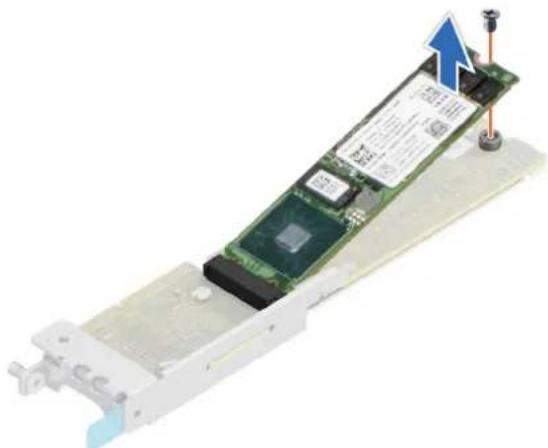

Entfernen des M.2-SSD-Moduls vom M.2-Riser-Modul....68

Einbauen des M.2-SSD-Moduls auf dem M.2-Riser....68

Netzwerk-E/A-Platine....69

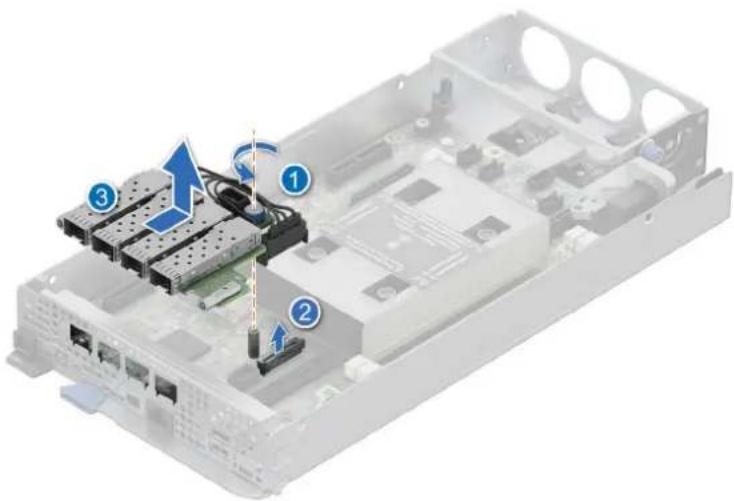

Entfernen der Netzwerk-E/A-Platine....69

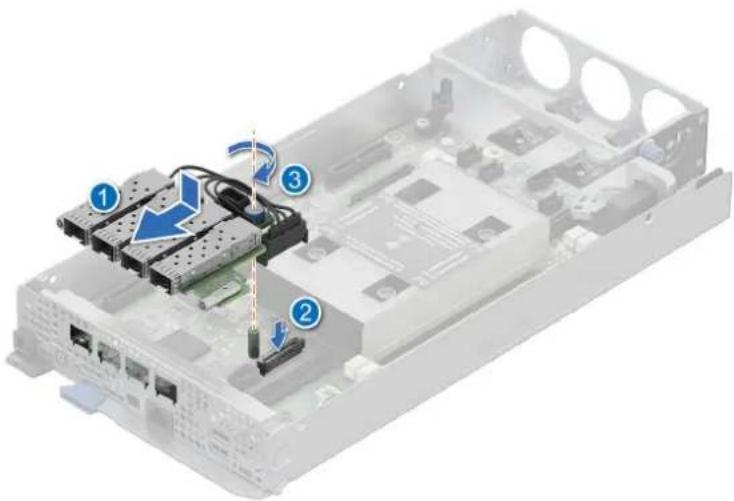

Installieren der Netzwerk-E/A-Platine....70

Systembatterie....71

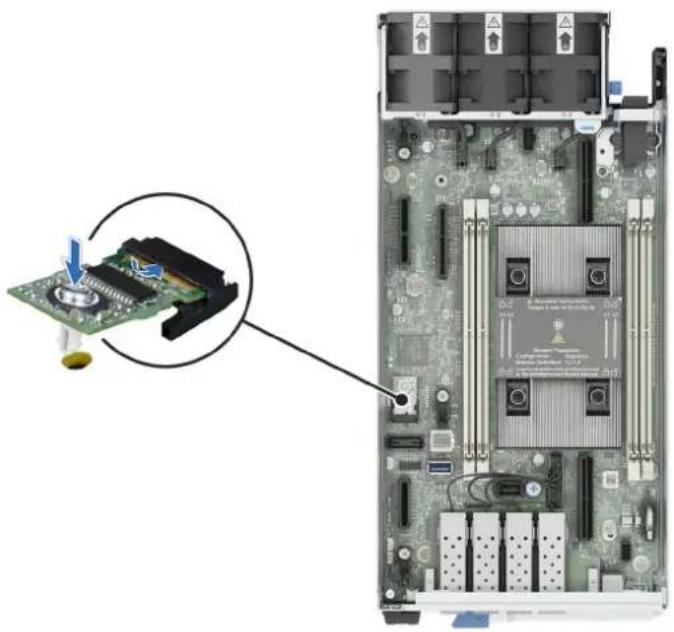

Austauschen der Systembatterie....71

Systemplatine....73

Entfernen der Hauptplatine....73

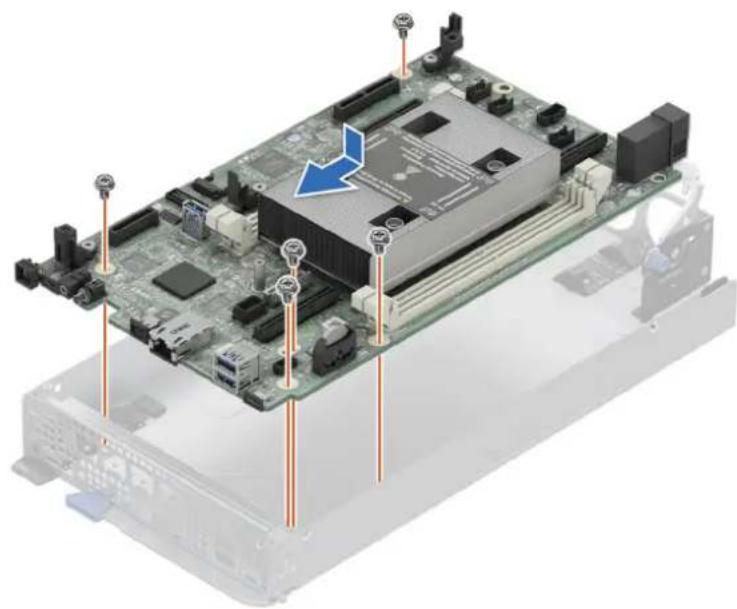

Einbauen der Systemplatine....75

Trusted Platform Module....78

Upgrade des Trusted Platform Module....78

Initialisieren des TPM für Benutzer....79

Initialisieren des TPM 2.0 für Benutzer....79

Kapitel 10: DIP-Schalter....81

DIP-Schalter auf der Hauptplatine....81

Einstellungen des DIP-Schalters des Jumpers auf der Hauptplatine....82

Deaktivieren eines verlorenen Kennworts....82

Kapitel 11: Verwenden der Systemdiagnose.... 84

Integrierte Dell Systemdiagnose....84

Ausführen der integrierten Systemdiagnose vom Start-Manager....84

Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller....84

Bedienelemente der Systemdiagnose....85

Kapitel 12: Wie Sie Hilfe bekommen....86

Informationen zum Recycling oder End-of-Life-Service....86

Kontaktaufnahme mit Dell Technologies....86

Zugriff auf Systeminformationen mithilfe von QRL....86

Quick Resource Locator für das PowerEdge XR4510c-System....87

Automatische Unterstützung mit SupportAssist....87

Kapitel 13: Dokumentationsangebot....88

Über dieses Dokument

Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen.

Konfigurationen und Funktionen des Dell PowerEdge XR4510c-Systems

Das PowerEdge XR4510c-System ist ein 1-HE-Serverschlitten mit 1 Prozessor und halber Breite, von dem Folgendes unterstützt wird:

• Eins Skalierbarer Intel Xeon D-Prozessor der 3. Generation mit bis zu 20 Cores
• 4 x DDR4-DIMM-Steckplatz
  ●Bis zu 4 x M.2-NVMe-SSDs

Themen:

• Systemkonfigurationen – Frontansicht des PowerEdge XR4510c-Systems
• Systemkonfigurationen – Rückansicht des PowerEdge XR4510c-Systems
• Systemkonfigurationen – Innenansicht für PowerEdge XR4510c
  •NIC-Anzeigecodes
  •Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer
  •Etikett mit Systeminformationen

Systemkonfigurationen – Frontansicht des PowerEdge XR4510c-Systems

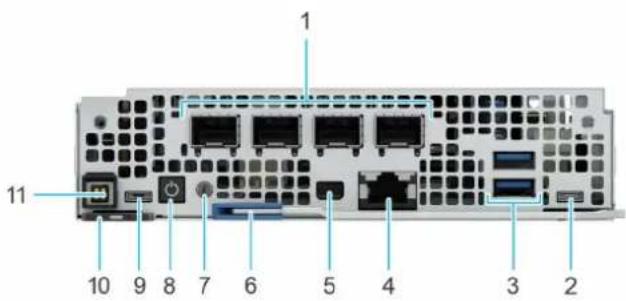

Abbildung 1. Frontansicht des PowerEdge XR4510c-Systems

Tabelle 1. Funktionen, die auf der Vorderseite verfügbar sind

Element Anschlüsse, Bedienfeider und Steckplätze	Symbol Beschreibung
1 Netzwerk-E/A-Anschlüsse Stellt die Netzwerkverbindung		bereit und kann auch mit iDRAC gemeinsam genutzt werden, wenn die iDRACK-Netzwerkeinstellungen auf den freigegebenen Modus eingestellt sind.
2 Serielle Schnittstelle Ermöglicht das Anschließen	10101	eines seriellen Geräts an das System.
3 USB 3.0-Port Der USB-Anschluss ist 9-polig		und 3.0-konform. Über diesen

Tabelle 1. Funktionen, die auf der Vorderseite verfügbar sind (fortgesetzt)

Element Anschlüsse, Bedienfe	der und Steckplätze	Symbol Beschreibung
			Port lassen sich USB-Geräte an das System anschließen.
4 Dedizierter iDRAC9 RJ-45-	Anschluss	iDRAC	Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter Die Seite www.dell.com/ poweredgemanuals auf.
5 Mini-DisplayPort k. A. Ermöglicht	das Anschließen		eines Bildschirms an das System.
6 Schlittengriff k. A. Ermöglicht	das Entfernen des		Schlittens aus dem Gehäuse
7 Systemidentifikationstaste Die Systemidentifikationstaste		2	befindet sich auf der Vorder- und Rückseite des Systems. Zur Identifizierung eines Systems in einem Rack drücken Sie die Systemidentifikationstaste, um sie einzuschalten. Über die Systemidentifikationstaste können Sie außerdem iDRAC zurücksetzen und über den Step-Through-Modus auf das BIOS zugreifen. Wenn eine dieser Tasten gedrückt wird, blinkt die System-ID-LED auf der Rückseite so lange, bis entweder die Taste auf der Vorderseite oder die Taste auf der Rückseite erneut gedrückt wird. Drücken Sie auf die Taste, um die Funktion an- bzw. auszuschalten.1ANMERKUNG:Wenn der Server während des POST nicht mehr reagiert, können Sie den BIOS-Progress- Modus aufrufen, indem Sie die TasteSystem ID (System-ID) drücken und länger als 5 Sekunden gedrückt halten.1ANMERKUNG:Zum Zurücksetzen des iDRAC drücken Sie die TasteSystem ID(System-ID) und halten sie länger als 15 Sekunden gedrückt. (Dies funktioniert nur, wenn die Option nicht auf der Setup-Seite des iDRAC deaktiviert ist, aufrufbar durch Drücken

Tabelle 1. Funktionen, die auf der Vorderseite verfügbar sind (fortgesetzt)

Element Anschlüsse, Bedienfe	der und Steckplätze	Symbol Beschreibung
			von F2 während des Systemstarts.)
8 Netzschalter für Schlitten k. A.	Ermöglicht das Einschalten		des Schlittens. Gibt an,ob das System ein- oder ausgeschaltet ist. Betätigen Sie den Betriebsschalter, um das System manuell ein- bzw. auszuschalten.1ANMERKUNG:Wenn das XR4510c-System im XR4000r/XR4000z-Gehäuse installiert ist,kann sich der von der Netzschalter-LED angezeigte Status um bis zu zwei Minuten verzögern, während der Schlitten initialisiert wird.Die Netzschalter-LED blinkt langsam, um anzuzeigen,dass das System nach diesem Zeitraum die Einschaltsequenz ausführt.
9 iDRAC Direct-Port (Micro-AB	USB)		Über den iDRAC Direct (Micro-AB USB)-Anschluss können Sie auf die iDRAC Direct Micro-AB-USB-Funktionen zugreifen.Weitere Informationen finden Sie im Benutzerhandbuch zu Integrated Dell Remote Access Controller unterDie Seite www.dell.com/poweredgemanuals auf.
10 Informations-Tag k. A. Das Informations-Tag ist ein			ausziehbares Schild, auf dem MAC- Adresse und EST vermerkt sind.
11 Pogo-Stiftanschluss der Blende	k. A. Die Blende verfügt über einen		Filter mit druckempfindlichen Sensoren, die anzeigen, wann ein Austausch erforderlich ist.

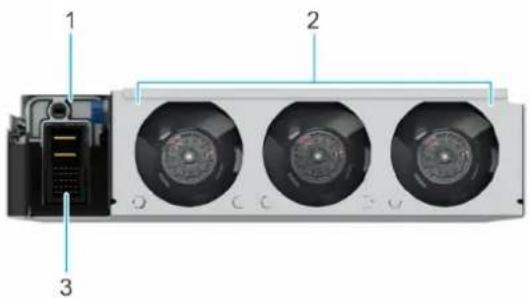

Systemkonfigurationen – Rückansicht des PowerEdge XR4510c-Systems

Abbildung 2. Rückansicht des PowerEdge XR4510c-Systems

Tabelle 2. Funktionen auf der Rückseite

Element Anschlüsse, Bedienfe	der und Steckplätze	Symbol Beschreibung
1 Anschlussabdeckung k. A. Ansch	lussabdeckung für die		Stromzwischenplatine (PIB) des Schlittens.
2 Kühlungslüfter k. A. Unterstützt	3 Standardlüfter		(STD).
3 Schutzausschalter der	Stromzwischenplatine (PIB)	k. A. Ermöglicht das Anschließen an die Stromzwischenplatine am Gehäuse.

Systemkonfigurationen – Innenansicht für PowerEdge XR4510c

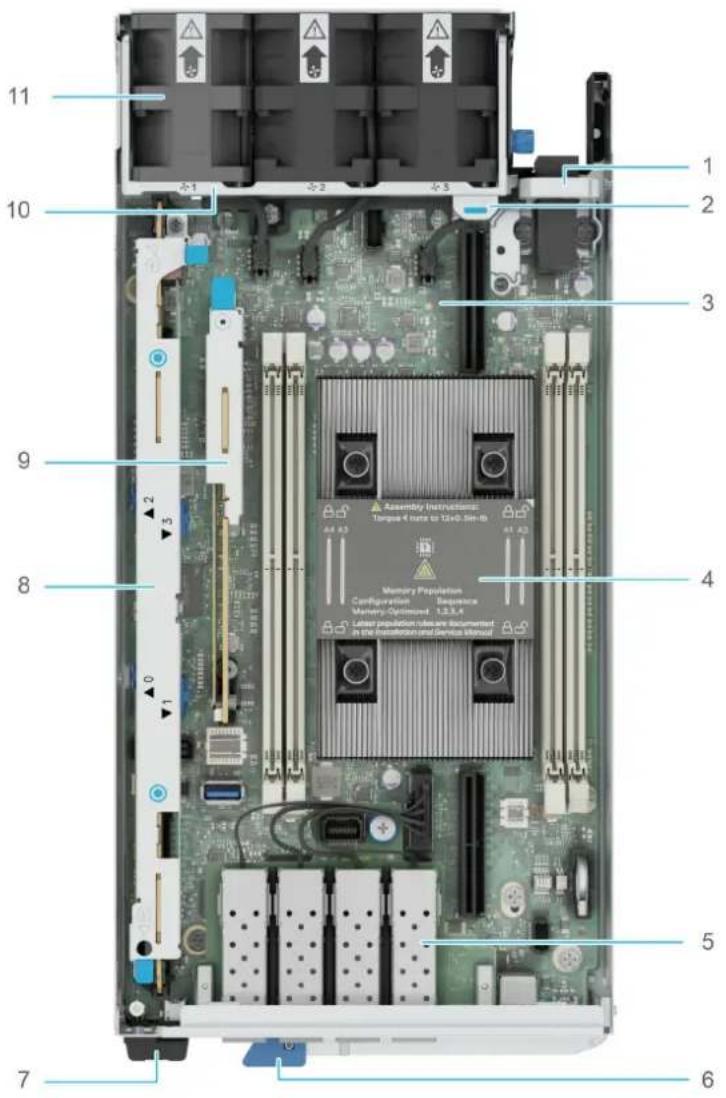

Abbildung 3. Innenansicht des PowerEdge XR4510c-Schlittens

1. Anschlussabdeckung 2. Lüfterhalterung
2. Systemplatine 4. Prozessor
3. Netzwerk-E/A-Anschlüsse 6. Schlittengriff
4. Informationsschild 8. M.2-Riser-Modul
5. M.2-BOSS-N1-Karte 10. Lüfterschutz
6. Lüfter

NIC-Anzeigecodes

Jeder NIC verfügt an der Rückseite des Systems über Anzeigen, die Auskunft über den Aktivitäts- und Verbindungsstatus geben. Die LED-Aktivitätsanzeige zeigt an, ob Daten durch den NIC fließen, und die LED-Verbindungsanzeige zeigt die Geschwindigkeit des verbundenen Netzwerks.

Abbildung 4. NIC-Anzeigecodes

1. LED-Verbindungsanzeige
2. LED-Aktivitätsanzeige

Tabelle 3. NIC-Anzeigecodes

NIC-Anzeigecodes Zustand
Verbindungsanzeige und Aktivitätsanzeige leuchten nicht. Zeigt an, dass die NIC nicht mit dem Netzwerk verbunden ist.
Die Verbindungsanzeige leuchtet grün und die Aktivitätsanzeige blinkt grün.	Zeigt an, dass die NIC mit einem gültigen Netzwerk mit maximaler Port-Geschwindigkeit verbunden ist und Daten gesendet oder empfangen werden.
Die Verbindungsanzeige leuchtet gelb und die Aktivitätsanzeige blinkt grün.	Zeigt an, dass die NIC mit einem gültigen Netzwerk mit einer Geschwindigkeit unter der maximalen Port-Geschwindigkeit verbunden ist und Daten gesendet oder empfangen werden.
Die Verbindungsanzeige leuchtet grün und die Aktivitätsanzeige leuchtet nicht.	Zeigt an, dass die NIC mit einem gültigen Netzwerk mit maximaler Port-Geschwindigkeit verbunden ist und Daten nicht gesendet oder empfangen werden.
Die Verbindungsanzeige leuchtet gelb und die Aktivitätsanzeige leuchtet nicht.	Zeigt an, dass die NIC mit einem gültigen Netzwerk mit einer Geschwindigkeit unter der maximalen Port-Geschwindigkeit verbunden ist und Daten nicht gesendet oder empfangen werden.
Die Verbindungsanzeige blinkt grün und es herrscht keine Aktivität.	Zeigt an, dass die NIC-Erkennung über das NIC-Konfigurationsdienstprogramm aktiviert ist.

Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer

Der Express-Servicecode und die Service-Tag-Nummer sind einzigartig und dienen zur Identifizierung des Systems.

Das Informations-Tag befindet sich auf der Rückseite des Systems. Es enthält Systeminformationen wie die iDRAC-MAC-Adresse und das Express-Service-Tag-Schild.

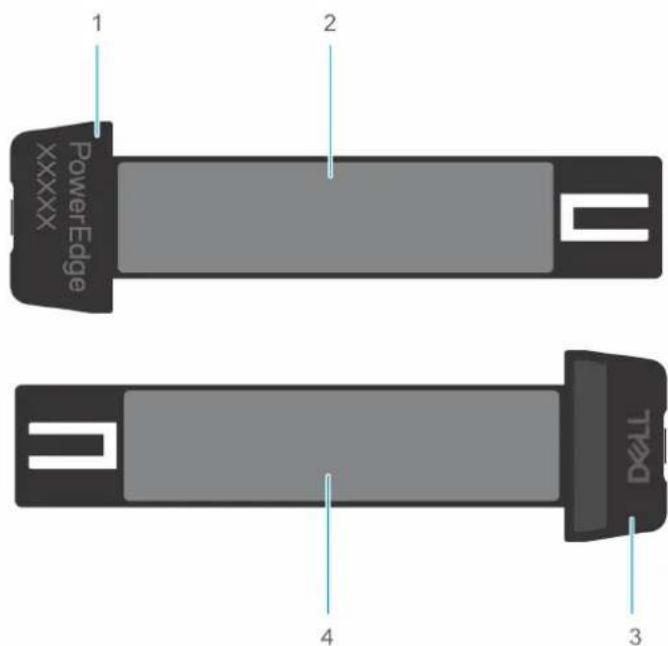

Abbildung 5. Ausfindigmachen der Service-Tag-Nummer Ihres Systems

1. Informationsschild (Ansicht von unten)
2. Informationsschild für iDRAC-MAC-Adresse
3. Informationsschild (Ansicht von oben)
4. Express-Service-Tag-Schild

Alternativ dazu befinden sich die Service-Tag-Informationen auch auf einem Schild auf der linken Wand des Gehäuses.

Etikett mit Systeminformationen

Das Etikett mit Systeminformationen befindet sich auf der Rückseite der Systemabdeckung.

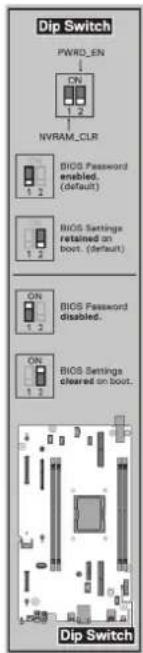

Abbildung 6. Informationen zum DIP-Schalter

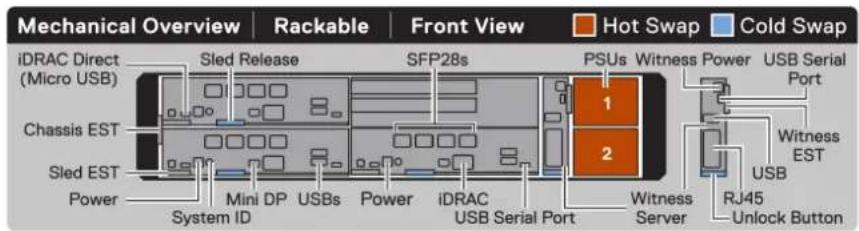

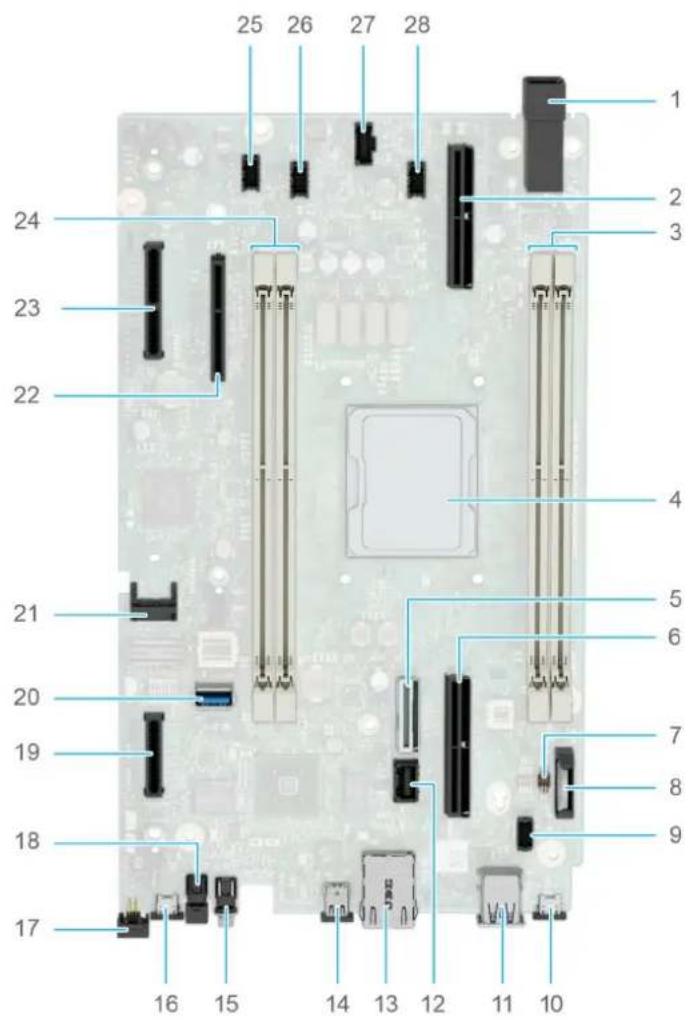

Abbildung 7. Mechanische Übersicht und Informationen zu den Anschlüssen

Technische Daten

Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten.

Themen:

•Abmessungen des Schlittens
•Gewicht des Systems
•Prozessor – Technische Daten
•Kühlungslüfter – Technische Daten
-Unterstützte Betriebssysteme
•Technische Daten der Systembatterie
•Arbeitsspeicher – Technische Daten
•Speicher-Controller – Technische Daten
•Laufwerke
-Ports und Anschlüsse - Technische Daten
• Grafik – Technische Daten
•Umgebungsbedingungen

Abmessungen des Schlittens

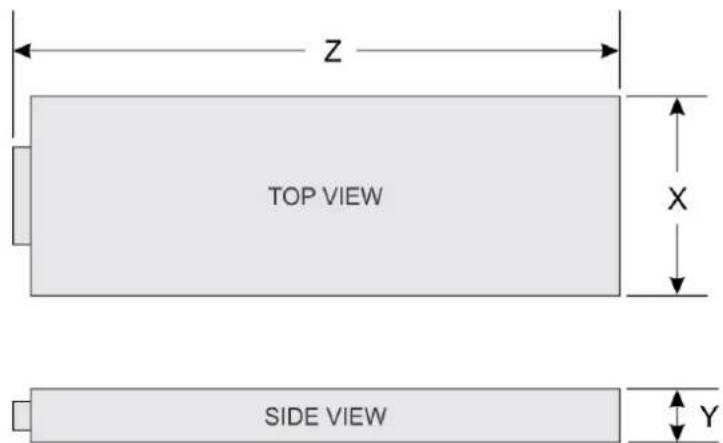

Abbildung 8. Abmessungen des Schlittens

Tabelle 4. PowerEdge XR4510c - Schlittenabmessungen

X Y Z (Griff eingeklappt)
167,2 mm (6,58 Zoll) 41,25 mm (1,62 Zoll) 342,5 mm (13,48 Zoll)

Gewicht des Systems

Tabelle 5. PowerEdge XR4510c-System – Gewicht

Systemkonfiguration Höchstgewicht (mit allen SSDs)
4 x DIMMS, 4 x M.2-NVMe-SSDs auf M.2-Riser, 2 x M.2-NVMe-SSDs auf BOSS N1	2,46 kg (5,42 Pfund)
1 x DIMM, 1 x M.2-NVMe-SSD auf M.2-Riser, 1 x M.2-NVMe-SSD auf BOSS N1	2,35 kg (5,18 Pfund)

Prozessor – Technische Daten

Tabelle 6. PowerEdge XR4510c – Spezifikationen des Prozessors

Unterstützter Prozessor Anzahl der unterstützten Prozessoren
Skalierbarer Intel Xeon D-Prozessor der 3. Generation mit bis zu 20 Cores	Eins

Kühlungslüfter – Technische Daten

Das PowerEdgeXR4510c-System unterstützt bis zu drei standardmäßig kabelgebundene Lüfter mit normalem und umgekehrtem Luftstrom.

Tabelle 7. Kühlungslüfter – Technische Daten

Lüftertyp Kennzeichnungsfarbe Beschriftungsbild
Standardmäßige Lüfter (STD) (60 mm Kabellänge)	Keine Kennzeichnung

Unterstützte Betriebssysteme

Das PowerEdge XR4510c-System unterstützt die folgenden Betriebssysteme:

• Azure Stack HCI
  •Canonical Ubuntu Server LTS
  ●Microsoft Windows Server mit Hyper-V
  ●Red Hat Enterprise Linux
  ●SUSE Linux Enterprise Server
• VMware ESXi

Weitere Informationen erhalten Sie unter www.dell.com/ossupport.

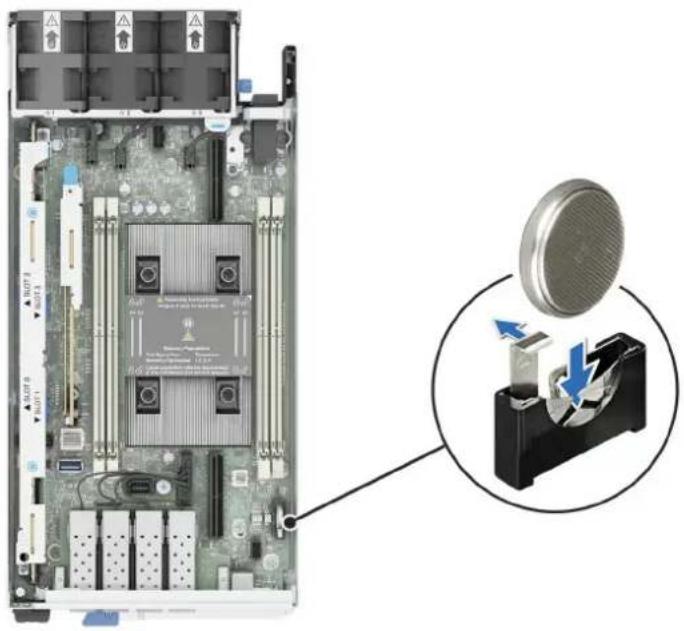

Technische Daten der Systembatterie

Das PowerEdge XR4510c-System unterstützt als Systembatterie eine CR 2032; 3,0-V-Lithium-Knopfzellenbatterie.

Arbeitsspeicher – Technische Daten

Das PowerEdge XR4510c-System unterstützt die folgenden Speicherspezifikationen für den optimalen Betrieb.

Tabelle 8. Arbeitsspeicher – Technische Daten

DIMM-Typ DIMM	Rank DIMM	Kapazität	Einzelprozessor
			Mindest-Systemkapazität	Maximale Systemkapazität
RDIMM 2		16 GB 16 GB 64 GB
		32 GB 32 GB 128 GB
		64 GB 64 GB 256 GB
LRDIMM Quad-Rank 128 GB 128 GB 512 GB

Tabelle 9. Speichermodulsockel

Speichermodulsockel Geschwindigkeit
4, 288 Stifte 3200 MT/s

i ANMERKUNG: Speicher-DIMM-Steckplätze sind nicht Hot-Swap-fähig.
ANMERKUNG: Die DIMM-Speichergeschwindigkeit beträgt 3.200 MT/s. Die Betriebsgeschwindigkeit des Systemspeichers beträgt jedoch aufgrund von CPU-Einschränkungen bis zu 2.933 MT/s.

Speicher-Controller – Technische Daten

Das PowerEdgeXR4510c-System unterstützt Boot Optimized Storage Subsystem (BOSS-N1): 2 x M.2-SSDs als internen Start.

Laufwerke

Das PowerEdgeXR4510c-System unterstützt bis zu 4 auf dem M.2-Riser-Modul installierte M.2-SSDs (M.2-2280 und M.2-22110).

Ports und Anschlüsse - Technische Daten

Technische Daten der USB-Ports

Tabelle 10. PowerEdge XR4510c – USB-Spezifikationen

Vorderseite Intern (optional)
USB-Porttyp Anzahl	von Ports USB-Porttyp	Anzahl von Ports
USB 3.0-konformer Port	Zwei	Interner USB 3.0-konformer Anschluss	Eins
Micro-AB-USB 2.0-konformer Anschluss für iDRAC Direct	Eins

Technische Daten des NIC-Ports

Das PowerEdge XR4510c-System unterstützt bis zu vier NIC-Anschlüsse (Network Interface Controller), die auf dem LAN on Motherboard (LOM) integriert sind.

Tabelle 11. Technische Daten der NIC-Ports für das System

Funktion Technische Daten
LAN on Motherboard (LAN auf Hauptplatine) 10 GbE x 4 (max. 50 Gbit) 25 GbE x 4 (max. 100 Gbit)

Serieller Anschluss – technische Daten

Das PowerEdgeXR4510c-System unterstützt ein Micro-USB-Debug-Anschluss für Universal Asynchronous Receiver Transmitter (UART) auf der Vorderseite des Systems.

Bildschirmanschluss

Das PowerEdge XR4510c-System unterstützt 1 Mini-DisplayPort auf der Vorderseite des Systems.

Technische Daten des iDRAC9-Ports

Das PowerEdgeXR4510c-System unterstützt 1RJ45 mit Anschlussstatus-LEDs für das iDRAC-Remotemanagement (nur dedizierter Anschluss) auf der Vorderseite des Systems.

Grafik – Technische Daten

Das PowerEdgeXR4510c-System unterstützt einen im iDRAC (BMC)-Chip integrierten Matrox G200-Grafikcontroller mit 16 MB Videofranebuffer.

Tabelle 12. Unterstützte Optionen für die Videoauflösung

Lösung Bildwiederholfrequenz (Hz) Farbtiefe (Bit)
640 X 480 60 8, 16, 32
800 X 600 60 8, 16, 32
1024 X 768 60 8, 16, 32
1152 X 864 60 8, 16, 32
1280 x 800 60 8, 16, 32
1280 X 1024 60 8, 16, 32
1360 x 768 60 8, 16, 32
1.400 x 1.050 60 8, 16, 32
1440 X 900 60 8, 16, 32
1.600 x 1.200 60 8, 16, 32
1.680 x 1.050 60 8, 16, 32
1.920 x 1.080 60 8, 16, 32
1920 x 1200 60 8, 16, 32

Umgebungsbedingungen

ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen finden Sie in den Datenblättern zu Produkt und Umwelt in der Dokumentation unter www.dell.com/support/home.

Tabelle 13. Aspekte der Betriebs- und Lagertemperatur

Konfiguration Temperaturbereich
Betriebstemperaturbereich -5 bis 55 °C bei einer Starttemperatur von 0 °C
Lagertemperaturbereich -40 bis 85 °C

Umweltbestimmungen

Das PowerEdgeXR4510c-System ist für Edge-Bereitstellungen vorgesehen und erfüllt alle zusätzlichen Standards für Temperatur-, Stoß- und Vibrationsparameter.

Tabelle 14. Umweltbestimmungen

Branche Konfiguration Beschreibung
Telekommunikation GR-1089-CORE Elektromagnetische Verträglichkeit und elektrische Sicherheit – allgemeine Kriterien für Netzwerk- Telekommunikationsgeräte
Militär MILSTD 810H Aspekte der Umwelttechnik und Labortests
Schifffahrt IEC-60945 Navigations- und Funkgeräte und -systeme für die
Stromversorgungsbranche	DNV-GL	Umgebungstestspezifikation für Instrumentations- und Automatisierungsgeräte
	IEEE 1613	Umgebungs- und Testanforderungen für Kommunikationsnetzwerkgeräte in Umspannwerken
	IEC – 61850-3	Kommunikationsnetzwerke und -systeme für die Automatisierung von Energieversorgungsunternehmen
Sicherheit	-	LDV, IEC/EN, CFR, CSA
EMC	-	EN, CISPR, ES, DTAG, CFR, ICES, VCCI
EMV	-	RoHS, WEEE, EN, ECE

Übersicht über thermische Beschränkungen

Tabelle 15. XR4000r - RAF-Konfigurationsmatrix

CPU Type HSK-Typ Lüftertyp			RAF-Konfigurationen
			Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)
Intel® Xeon® D – 2796NT, 120 Cores, 120 W	Vaper Chamber (VC) HSK	Standardlüfter (STD)	Ja Ja Ja
Intel® Xeon® D – 2776NT, 16 Cores, 117 W			Ja Ja Ja
Intel® Xeon® D – 2753NT, 12 Cores, 87 W			Ja Ja Ja
Intel® Xeon® D – 2733NT, 8 Cores, 80 W	Ja Ja Ja
Intel® Xeon® D – 2712T, 4 Cores, 65 W	Ja Ja Ja

Tabelle 16. XR4000z - RAF-Konfigurationsmatrix

CPU Type HSK-Typ Lüftertyp			RAF-Konfigurationen
			Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)
Intel® Xeon® D - 2796NT, 120 Cores, 120 W	Vaper Chamber (VC) HSK	Standardlüfter (STD)	Ja Ja Ja
Intel® Xeon® D - 2776NT, 16 Cores, 117 W			Ja Ja Ja
Intel® Xeon® D - 2753NT, 12 Cores, 87 W			Ja Ja Ja
Intel® Xeon® D - 2733NT, 8 Cores, 80 W	Ja Ja Ja
Intel® Xeon® D - 2712T, 4 Cores, 65 W	Ja Ja Ja

Tabelle 17. Thermische Beschränkungen der vom XR4000r-Gehäuse unterstützten M.2-Geräte (RAF-Konfigurationen)

M.2-Typ	Riser-Modul BOSS-Modul			AIC-Karte
	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)
Micron 480 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja
Micron 800 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja
Micron 960 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja
Micron 1,92 TB	Aktive Drosselung	Ja Ja Nein Nein Nein		Ja Ja Ja
Micron 3,84 TB	Aktive Drosselung	Ja Ja Nein Nein Nein		Ja Ja Ja
Hynix 480 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja

Tabelle 17. Thermische Beschränkungen der vom XR4000r-Gehäuse unterstützten M.2-Geräte (RAF-Konfigurationen) (fortgesetzt)

M.2-Typ	Riser-Modul BOSS-Modul			AIC-Karte
	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)
Hynix 800 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja
Hynix 960 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja
Hynix 1,92 TB	Ja Ja Ja	Nein Nein Nein	Ja Ja Ja
Hynix 3,84 BT	Ja Ja Ja	Nein Nein Nein	Ja Ja Ja

Tabelle 18. Thermische Beschränkungen der vom XR4000z-Gehäuse unterstützten M.2-Geräte (RAF-Konfigurationen)

M.2-Typ	Riser-Modul BOSS-Modul			AIC-Karte
	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)
Micron 480 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja
Micron 800 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja
Micron 960 GB	Ja Ja Ja	Ja Ja Ja Ja	Ja Ja
Micron 1,92 TB	Aktive Drosselung	Ja Ja Nein Nein Nein Ja Ja Ja
Micron 3,84 TB	Aktive Drosselung	Ja Ja Nein Nein Nein Ja Ja Ja
Hynix 480 GB	Ja Ja Ja	Ja Ja Ja Ja Ja Ja Ja
Hynix 800 GB	Ja Ja Ja	Ja Ja Ja Ja Ja Ja Ja
Hynix 960 GB	Ja Ja Ja	Ja Ja Ja Ja Ja Ja Ja
Hynix 1,92 TB	Ja Ja Ja	Nein Nein Nein Ja Ja Ja
Hynix 3,84 BT	Ja Ja Ja	Nein Nein Nein Ja Ja Ja

Tabelle 19. XR4000r - NAF-Konfigurationsmatrix

CPU Type HSK-Typ Lüftertyp			RAF-Konfigurationen
			Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)
Intel® Xeon® D - 2796NT, 120 Cores, 120 W	Vaper Chamber (VC) HSK	Lüfter Nein Nein Ja

Tabelle 19. XR4000r - NAF-Konfigurationsmatrix (fortgesetzt)

CPU Type HSK-Typ Lüftertyp			RAF-Konfigurationen
			Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)
Intel® Xeon® D – 2776NT, 16 Cores, 117 W	Nein Nein Ja		Nein Nein Ja
Intel® Xeon® D – 2753NT, 12 Cores, 87 W			Nein Nein Ja
Intel® Xeon® D – 2733NT, 8 Cores, 80 W
Intel® Xeon® D – 2712T, 4 Cores, 65 W Nein Nein Ja

Tabelle 20. Thermische Beschränkungen der vom XR4000r-Gehäuse unterstützten M.2-Geräte (RAF-Konfigurationen)

M.2-Typ	Riser-Modul BOSS-Modul			AIC-Karte
	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)	Edge 2 (max. 55 °C)	Edge 1 (max. 50 °C)	ASHRAE A4 (max. 45 °C)
Micron 480 GB	Nicht unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja
Micron 800 GB	Nicht unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja
Micron 960 GB	Nicht unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja
Micron 1,92 TB	Nicht unterstützt	Nicht unterstützt	Ja Nein Nein Nein Nicht				unterstützt	Nicht unterstützt	Ja
Micron 3,84 TB	Nicht unterstützt	Nicht unterstützt	Ja Nein Nein Nein Nicht				unterstützt	Nicht unterstützt	Ja
Hynix 480 GB	Nicht unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja
Hynix 800 GB	Nicht unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja
Hynix 960 GB	Nicht unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja Nicht	unterstützt	Nicht unterstützt	Ja
Hynix 1,92 TB	Nicht unterstützt	Nicht unterstützt	Ja Nein Nein Nein Nicht				unterstützt	Nicht unterstützt	Ja
Hynix 3,84 BT	Nicht unterstützt	Nicht unterstützt	Ja Nein Nein Nein Nicht				unterstützt	Nicht unterstützt	Ja

Temperaturbeschränkungen

ASHRAE A4-Unterstützungseinschränkungen für RAF-Konfigurationen (Reverse-Air Flow, umgekehrter Luftstrom)

• CPU-TDP von 120 W oder mehr wird bei A3/A4 nicht unterstützt.
  ●NVIDIA A30-Karte wird bei über 45 °C Umgebungstemperatur nicht unterstützt.
  • NVIDIA A2-GPU-Karte wird bei über 45 °C Umgebungstemperatur nicht unterstützt.
• Im redundanten Modus sind zwei Netzteile erforderlich. Der Ausfall eines einzelnen Netzteils wird nicht unterstützt.
• Wenn die Speichersteckplätze nicht vollständig bestückt sind, sind Dummy-DIMMs erforderlich.

Edge1-Unterstützungseinschränkungen für RAF-Konfigurationen (Reverse-Air Flow, umgekehrter Luftstrom):

• CPU-TDP von 120 W oder mehr wird bei A3/A4 nicht unterstützt.
• NVIDIA A30-Karte wird bei über 45 °C Umgebungstemperatur nicht unterstützt.
• NVIDIA A2-GPU-Karte wird bei über 45 °C Umgebungstemperatur nicht unterstützt.
• Im redundanten Modus sind zwei Netzteile erforderlich. Der Ausfall eines einzelnen Netzteils wird nicht unterstützt.
• Wenn die Speichersteckplätze nicht vollständig bestückt sind, sind Dummy-DIMMs erforderlich.

Edge2-Unterstützungseinschränkungen für RAF-Konfigurationen (Reverse-Air Flow, umgekehrter Luftstrom):

• CPU-TDP von 120 W oder mehr wird bei A3/A4 nicht unterstützt.
  • NVIDIA A30-Karte wird bei über 45 °C Umgebungstemperatur nicht unterstützt.
• NVIDIA A2-GPU-Karte wird bei über 45 °C Umgebungstemperatur nicht unterstützt.
• Micron M.2 mit 1,92 TB und 3,84 TB auf dem Riser-Modul verfügt bei vollständiger Bestückung und bei einer Umgebungstemperatur von 55 °C über eine aktive Drosselung für den Temperaturschutz.
• Micron M.2 mit 3,84 TB auf der AIC-Karte verfügt bei vollständiger Bestückung und bei einer Umgebungstemperatur von 55 °C über eine aktive Drosselung für den Temperaturschutz.
• Im redundanten Modus sind zwei Netzteile erforderlich. Der Ausfall eines einzelnen Netzteils wird nicht unterstützt.
• Wenn die Speichersteckplätze nicht vollständig bestückt sind, sind Dummy-DIMMs erforderlich.

ASHRAE A4-Unterstützungseinschränkungen für NAF-Konfigurationen (Normal-Air Flow, normaler Luftstrom):

• CPU-TDP von 120 W oder mehr wird bei A4 nicht unterstützt.
  • NVIDIA A30-Karte wird bei über 45 °C Umgebungstemperatur nicht unterstützt.
• NVIDIA A2-GPU-Karte wird bei über 45 °C Umgebungstemperatur nicht unterstützt.
• Im redundanten Modus sind zwei Netzteile erforderlich. Der Ausfall eines einzelnen Netzteils wird nicht unterstützt.
• Wenn die Speichersteckplätze nicht vollständig bestückt sind, sind Dummy-DIMMs erforderlich.

Anfängliche Systemeinrichtung und Erstkonfiguration

In diesem Abschnitt werden die Aufgaben für die Ersteinrichtung und Konfiguration des Dell System beschrieben. Der Abschnitt enthält allgemeine Schritte, die durchzuführen sind, um das System und die Referenzhandbücher für detaillierte Informationen einzurichten.

Themen:

•Einrichten des Systems
- iDRAC-Konfiguration
- Optionen zum Herunterladen von Treibern und Firmware

Einrichten des Systems

Führen Sie die folgenden Schritte aus, um das System einzurichten:

Schritte

1. Packen Sie das System aus.

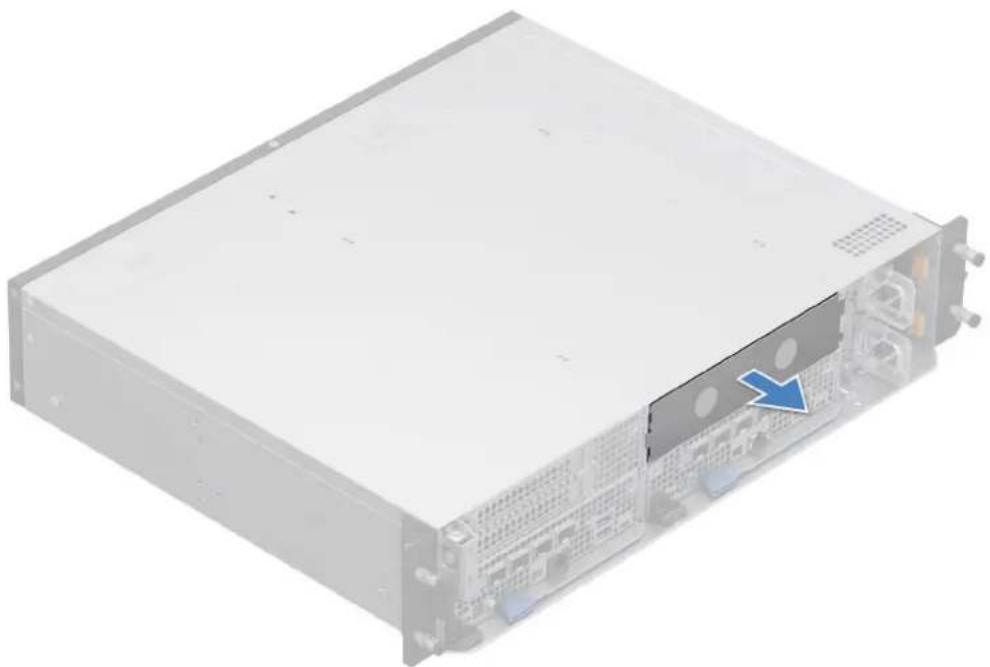

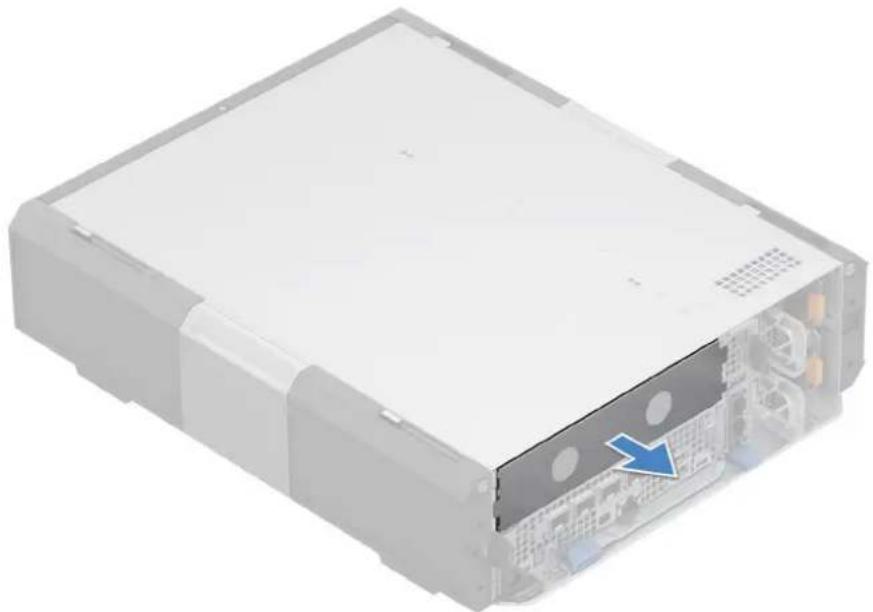

2. Entfernen Sie die E/A-Anschlussabdeckung von den Systemanschlüssen.

VORSICHT: Stellen Sie während der Installation des Systems sicher, dass dieses ordnungsgemäß am Steckplatz auf dem Gehäuse ausgerichtet ist, um eine Beschädigung der Systemanschlüsse zu verhindern.

1. Setzen Sie das System in das Gehäuse ein.
2. Schalten Sie den Schlitten ein.

Alternativ können Sie das System auch mithilfe des iDRAC unter Verwendung einer der folgenden Optionen einschalten:

• Weitere Informationen über das Einschalten des Systems über iDRAC finden Sie unter Optionen für die Anmeldung bei iDRAC.
• Öffnen Sie OpenManage Enterprise-Modular (OME-M 1.3 oder neuere Versionen), nachdem der iDRAC auf OME konfiguriert wurde. Weitere Informationen finden Sie im Benutzerhandbuch für OME-Modular unter https://www.dell.com/poweredgemanuals.

Weitere Informationen zur Einrichtung des Systems finden Sie im Erste-Schritte-Handbuch, das mit dem System ausgeliefert wurde.

ANMERKUNG: Wenn das XR4510c-System im XR4000r/XR4000z-Gehäuse installiert ist, kann sich der von der Netzschalter-LED angezeigte Status um bis zu zwei Minuten verzögern, während der Schlitten initialisiert wird. Die Netzschalter-LED blinkt langsam, um anzuzeigen, dass das System nach diesem Zeitraum die Einschaltsequenz ausführt.

ANMERKUNG: Weitere Informationen zum Management der grundlegenden Einstellungen und Funktionen des Systems finden. Sie im Kapitel Vor-Betriebssystem-Verwaltungsanwendungen.

iDRAC-Konfiguration

Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote-Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.

Optionen für die Einrichtung der iDRAC-IP-Adresse

Damit das System und der iDRAC kommunizieren können, müssen Sie zunächst die Netzwerkeinstellungen gemäß Ihrer Netzwerkinfrastruktur konfigurieren. Die Option für Netzwerkeinstellungen ist standardmäßig auf DHCP gesetzt.

i ANMERKUNG: Soll eine statische IP konfiguriert werden, müssen Sie diese Einstellung zum Zeitpunkt des Kaufs anfordern.

Sie können die iDRAC-IP-Adresse über eine der in der nachfolgenden Tabelle aufgeführten Schnittstellen einrichten. Informationen zum Einrichten der iDRAC-IP-Adresse finden Sie unter den Dokumentationslinks in der nachfolgenden Tabelle.

Tabelle 21. Schnittstellen für die Einrichtung der iDRAC-IP-Adresse

Schnittstelle Dokumentationslinks
Dienstprogramm für die iDRAC-Einstellungen Benutzerhandbuch für	Integrated Dell Remote AccessController unterhttps://www.dell.com/idracmanualsoder für systemspezifische Benutzerhandbuch für Integrated Dell Remote Access Controller rufen Siehttps://www.dell.com/poweredgemanuals>SeiteProduktsupportIhres Systems>Dokumentationauf.1ANMERKUNG:Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unterhttps://www.dell.com/support/article/sln308699.
OpenManage Deployment Toolkit Das Benutzerhandbuch zum Dell OpenManage	OpenManageBereitstellung Toolkit finden Sie unterhttps://www.dell.com/openmanagemanuals>Open Manage Deployment Toolkit.
iDRAC Direct Benutzerhandbuch für Integrated Dell Remote Access	Controller unterhttps://www.dell.com/idracmanualsoder für systemspezifische Benutzerhandbuch für Integrated Dell Remote Access Controller rufen Siehttps://www.dell.com/poweredgemanuals>SeiteProduktsupportIhres Systems>Dokumentationauf.1ANMERKUNG:Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in Der Wissensdatenbank unterhttps://www.dell.com/support/article/sln308699.
Lifecycle-Controller Benutzerhandbuch für Dell Lifecycle Controller unter	https://www.dell.com/idracmanualsoder für systemspezifische Benutzerhandbuch für Dell Lifecycle Controller rufen Siehttps://www.dell.com/poweredgemanuals>SeiteProduktsupportIhres Systems>Dokumentationauf.1ANMERKUNG:Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unterhttps://www.dell.com/support/article/sln308699.

ANMERKUNG: Stellen Sie für den Zugriff auf iDRAC sicher, dass Sie das Ethernet-Kabel an den dedizierten iDRAC-Netzwerkanschluss anschließen oder den iDRAC Direct-Anschluss unter Verwendung des Micro-USB (Typ A)-Kabels verwenden. Sie können auch über den freigegebenen Modus auf iDRAC zugreifen, wenn das System so eingestellt ist, dass es den iDRAC-Anschluss mit dem Betriebssystem als BS-NIC verwendet oder der freigegebene LOM-Modus aktiviert ist.

Optionen für die Anmeldung bei iDRAC

Um sich bei der iDRAC-Webbenutzeroberfläche anzumelden, öffnen Sie einen Browser und geben Sie die IP-Adresse ein.

Sie können sich bei iDRAC mit den folgenden Rollen anmelden:

• iDRAC-Benutzer
  ●Microsoft Active Directory-Benutzer
  ●Lightweight Directory Access Protocol (LDAP)-Benutzer

Wenn Sie sich für den sicheren Standardzugriff auf iDRAC entschieden haben, geben Sie auf dem angezeigten Anmeldebildschirm den Standardnutzernamen root sowie das sichere Standardkennwort für iDRAC gemäß Rückseite des Informations-Tags ein. Wenn Sie sich für ein Legacy-Kennwort entschieden haben, verwenden Sie den iDRAC-Legacy-Nutzernamen und das entsprechende Kennwort (root und calvin). Auf dem Informations-Tag ist kein iDRAC-Standardkennwort angegeben. Anschließend werden Sie aufgefordert, ein neues Kennwort zu erstellen, bevor Sie fortfahren können. Sie können sich auch per Single Sign-On (SSO) oder über eine Smartcard anmelden.

ANMERKUNG: Sie müssen nach dem Einrichten der iDRAC-IP-Adresse den standardmäßigen Nutzernamen und das standardmäßige Kennwort ändern.

Weitere Informationen zur Anmeldung zu iDRAC und zu iDRAC-Lizenzen finden Sie im neuesten iDRAC-Benutzerhandbuch unter Www.dell.com/idracmanuals.

ANMERKUNG: Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unter https://www.dell.com/support/article/sln308699.

Sie können auch über das Befehlszeilenprotokoll – RACADM – auf iDRAC zugreifen. Weitere Informationen finden Sie unter Integrated Dell Remote Access Controller RACADM CLI Guide verfügbar unter https://www.dell.com/idracmanuals.

Sie können auch über ein Automatisierungstool – die Redfish-API – auf iDRAC zugreifen. Weitere Informationen finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller – Redfish API-Handbuch verfügbar unter https://developer.dell.com.

Optionen zum Herunterladen von Treibern und Firmware

Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt Herunterladen der Treiber und Firmware.

Sie können auch eine der folgenden Optionen zum Herunterladen der Firmware auswählen. Informationen zum Herunterladen der Firmware finden Sie unter den Dokumentationslinks in der nachfolgenden Tabelle.

Tabelle 22. Optionen zum Herunterladen der Firmware

Option Dokumentationslink
Verwendung von Integrated Dell Remote Access Controller Lifecycle Controller (iDRAC mit LC)	Www.dell.com/idracmanuals
Verwendung von Dell Repository Manager (DRM)	www.dell.com/openmanagemanuals > Repository Manager
Verwendung von Dell Server Update Utility (SUU)	www.dell.com/openmanagemanuals > Server Update Utility
Verwendung von Dell OpenManage Deployment Toolkit (DTK)	www.dell.com/openmanagemanuals > OpenManage Deployment Toolkit
Verwendung von virtuellen iDRAC-Medien Www.dell.com/idracmanuals

Ressourcen für die Installation des Betriebssystems

Wenn das System ohne Betriebssystem geliefert wurde, können Sie ein unterstütztes Betriebssystem mithilfe einer der in der nachfolgenden Tabelle aufgeführten Ressourcen installieren. Informationen zum Installieren des Betriebssystems finden Sie in den Dokumentationslinks in der nachfolgenden Tabelle.

Tabelle 23. Ressourcen für die Installation des Betriebssystems

Ressource Dokumentationslinks
iDRAC	Benutzerhandbuch für Integrated Dell Remote Access Controller unterhttps://www.dell.com/idracmanualsoder für systemspezifische Benutzerhandbuch für Integrated Dell Remote Access Controller rufen Siehttps://www.dell.com/poweredgemanuals>SeiteProduktsupport Ihres Systems>Dokumentation auf. iANMERKUNG:Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unterhttps://www.dell.com/support/article/sln308699.
Lifecycle-Controller	Benutzerhandbuch für Dell Lifecycle Controller unterhttps://www.dell.com/idracmanualsoder für systemspezifische Benutzerhandbuch für Dell Lifecycle Controller rufen Siehttps://www.dell.com/poweredgemanuals>SeiteProduktsupport Ihres Systems>Dokumentation auf. Dell empfiehlt, Lifecycle Controller für die Installation des Betriebssystems zu verwenden, da alle erforderlichen Treiber auf dem System installiert sind. iANMERKUNG:Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unterhttps://www.dell.com/support/article/sln308699.
OpenManage Deployment Toolkit	www.dell.com/openmanagemanuals>OpenManage Deployment Toolkit
Von Dell zertifiziertes VMware ESXi	www.dell.com/virtualizationsolutions

ANMERKUNG: Weitere Informationen über Installations- und Anleitungsvideos für vom PowerEdge-System unterstützte Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme.

Themen:

• Optionen zum Herunterladen und Installieren von BS-Treibern
  •Herunterladen von Treibern und Firmware

Optionen zum Herunterladen und Installieren von BS-Treibern

Sie können eine der folgenden Optionen auswählen, um BS-Treiber herunterzuladen und zu installieren. Informationen zum Herunterladen und Installieren von BS-Treibern finden Sie in den Dokumentationslinks in der nachfolgenden Tabelle.

Tabelle 24. Optionen zum Herunterladen und Installieren von BS-Treibern

Option Dokumentation
Support-Site von Dell Abschnitt Herunterladen von Treibern und Firmware.
Virtuelle iDRAC-Medien Benutzerhandbuch für Integrated Dell Remote AccessController unter https://www.dell.com/idracmanuals oder für

Tabelle 24. Optionen zum Herunterladen und Installieren von BS-Treibern (fortgesetzt)

Option Dokumentation
	systemspezifische Benutzerhandbuch für Integrated Dell Remote Access Controller rufen Siehttps://www.dell.com/poweredgemanuals>SeiteProduktsupportIhres Systems>Dokumentation auf.ANMERKUNG:Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie unterhttps://www.dell.com/support/article/sln308699.

Herunterladen von Treibern und Firmware

Es wird empfohlen, die aktuellen Versionen von BIOS, Treibern und Systemverwaltungs-Firmware auf dem System herunterzuladen in zu installieren.

Voraussetzungen

Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

Schritte

1. Rufen Sie www.dell.com/support/drivers auf.
2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste.

ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchen und navigieren Sie zu Ihrem Produkt.

1. Klicken Sie auf der angezeigten Produktseite auf Treiber und Downloads.

Auf der Seite Treiber und Downloads werden alle für das System anwendbaren Treiber angezeigt.

1. Laden Sie die Treiber auf ein USB-Laufwerk, eine CD oder eine DVD herunter.

Vor-Betriebssystem-Verwaltungsanwendungen

Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten.

Optionen zum Verwalten der Vor-Betriebssystemanwendungen

Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten:

●System-Setup-Programm
- Dell Lifecycle Controller
- Start-Manager
- Vorstartausführungssumgebung (Preboot eXecution Environment, PXE)

Themen:

•System-Setup-Programm
• Dell Lifecycle Controller
- Start-Manager
- PXE-Boot

System-Setup-Programm

Verwenden des

Über die Option System-Setup können Sie die BIOS-Einstellungen, die iDRAC-Einstellungen und die Geräteeinstellungen des System konfigurieren.

Sie können über eine der folgenden Schnittstellen auf das System-Setup zugreifen:

• Grafische Benutzeroberfläche: Um auf das iDRAC-Dashboard zuzugreifen, klicken Sie auf Konfiguration > BIOS-Einstellungen.
• Textbrowser: Um den Textbrowser zu aktivieren, verwenden Sie die Konsolenumleitung.

Schalten Sie zum Anzeigen von

System-Setup das System ein, drücken Sie F2 und klicken Sie auf

System-Setup-Hauptmenü.

ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut.

Die Optionen im Bildschirm System-Setup-Hauptmenü werden in der folgenden Tabelle beschrieben:

Tabelle 25. System-Setup-Hauptmenü

Option Beschreibung
System-BIOS Ermöglicht Ihnen die Konfiguration der BIOS-Einstellungen.
iDRAC Settings Ermöglicht Ihnen die Konfiguration der iDRAC-Einstellungen. Das Dienstprogramm für iDRAC-Einstellungen ist eine Oberfläche für das Einrichten und Konfigurieren der iDRAC-Parameter unter Verwendung von UEFI (Unified Extensible Firmware Interface (Vereinheitlichte erweiterbare Firmware-Schnittstelle)). Mit dem

Tabelle 25. System-Setup-Hauptmenü (fortgesetzt)

Option Beschreibung
	Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC-Parameter aktiviert oder deaktiviert werden. Weitere Informationen zur Verwendung dieses Dienstprogramms finden Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals.
Device Settings (Geräteeinstellungen)	Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie Speicher-Controller oder Netzwerkkarten.
Service Tag Settings Ermöglicht die Konfiguration des Service-Tag des Systems.

System-BIOS

Um den Bildschirm System BIOS anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu > System BIOS.

Tabelle 26. Details zu System BIOS

Option Beschreibung
Systeminformationen	Gibt Informationen zum System an, wie den Namen des Systemmodells, die BIOS-Version und die Service-Tag-Nummer.
Speichereinstellungen Gibt Informationen und	Optionen zum installierten Arbeitsspeicher an.
Prozessoreinstellungen	Gibt Informationen und Optionen zum Prozessor an, wie Taktrate und Cachegröße.
NVMe Settings Gibt Optionen zum Ändern der	NVMe-Einstellungen an.
Boot Settings (Starteinstellungen)	Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird.Ermöglicht das Ändern der UEFI- und BIOS-Starteinstellungen.
Netzwerkeinstellungen	Legt die Optionen zum Verwalten der UEFI Network Settings (Netzwerkeinstellungen)und Boot Protokolle.Legacy-Netzwerkeinstellungen verwaltet werden über das Menü Deivce Settings(Geräteeinstellungen) verwaltet.
Integrierte Geräte	Gibt Optionen zur Verwaltung der Controller und Ports von integrierten Geräten anund legt die dazugehörigen Funktionen und Optionen fest.
Serielle Kommunikation	Gibt Optionen zur Verwaltung der seriellen Schnittstellen an und legt diedazugehörigen Funktionen und Optionen fest.
Systemprofileinstellungen	Gibt Optionen an, mit denen die Einstellungen für die Energieverwaltung desProzessors, die Speichertaktrate usw. geändert werden können.
Systemsicherheit Gibt Optionen zur Konfiguration der Sicherheitseinstellungen des System wieSystemkennwort, Setup-Kennwort und Sicherheit des Trusted Platform Module(TPM) und UEFI Secure Boot an. Drücken Sie den Netzschalter des System.
Redundante Betriebssystemsteuerung	Legt die Informationen des redundanten Betriebssystems für die Steuerung desredundanten Betriebssystems fest.
Verschiedene Einstellungen	Gibt Optionen an, mit denen das Systemdatum, die Uhrzeit usw. geändert werdenkönnen.

Systeminformationen

Um den Bildschirm Systeminformationen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup-Hauptmenü > System-BIOS > Systeminformationen.

Tabelle 27. Systeminformationen – Details

Option Beschreibung
System Model Name (Name des Systemmodells) Gibt den Namen des Systemmodells an.
System BIOS Version (BIOS-Version des Systems)	Gibt die auf dem System installierte BIOS-Version an.
System Management Engine-Version (Verwaltungs-Engine-Version des Systems)	Gibt die aktuelle Version der Management Engine-Firmware an.
System Service Tag (Service-Tag-Nummer des Systems)	Gibt die Service-Tag-Nummer des Systems an.
System Manufacturer (Systemhersteller) Gibt den Namen des Systemherstellers an.
System Manufacturer Contact Information (Kontaktinformationen des Systemherstellers)	Gibt die Kontaktinformationen des Systemherstellers an.
System CPLD Version (CPLD-Version des Systems)	Gibt die aktuelle Systemversion der Firmware des komplexen, programmierbaren Logikgeräts (Complex Programmable Logic Device, CPLD) an.
UEFI Compliance Version (UEFI-Compliance-Version)	Gibt die UEFI-Compliance-Stufe der System-Firmware an.

Speichereinstellungen

Um den Bildschirm Speichereinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Speichereinstellungen.

Tabelle 28. Details zu Speichereinstellungen

Option Beschreibung
System Memory Size Gibt die Größe des Systemspeichers an.
System Memory Type Gibt den Typ des im System installierten Hauptspeichers an.
System Memory Speed Gibt die Geschwindigkeit des Systemspeichers an.
System Memory Voltage Gibt die Spannung des Systemspeichers an.
Video Memory Gibt die Größe des Videospeichers an.
System Memory Testing Gibt an, ob während des Systemstarts Systemspeichertests ausgeführt werden. Die zwei verfügbaren Optionen sindAktiviertundDeaktiviert. Diese Option ist standardmäßig aufDisabledfestgelegt.
Memory Operating Mode Gibt den Speicherbetriebsmodus an. Diese Option ist verfügbar und standardmäßig aufOptimierungsmoduseingestellt. Optionen wie Fault Resilient Mode und NUMA Fault Resilient Mode stehen zur Unterstützung zur Verfügung, wenn der Advanced RAS-Funktionsprozessor auf dem System installiert ist.
Current State of Memory Operating Mode Gibt der aktuellen Zustand des Speicherbetriebsmodus an.
Knoten-Interleaving Aktiviert oder deaktiviert die Knoten-Interleaving-Option. Gibt an, ob NUMA (Non-Uniform Memory Architecture) unterstützt wird. Wenn dieses Feld aufEnabled (Aktiviert) eingestellt ist, wird Speicher-Interleaving unterstützt, falls eine symmetrische Speicherkonfiguration installiert wird. Wenn die Option aufDisabled (Deaktiviert) eingestellt ist, unterstützt das System asymmetrische Speicherkonfigurationen (NUMA). Diese Option ist standardmäßig aufDisabledfestgelegt.
Arbeitsspeichertraining	Wenn die Option aufSchnellfestgelegt ist und die Speicherkonfiguration nicht geändert wird, verwendet das System zuvor gespeicherte Speicher-Trainingsparameter zum Training der Speichersubsysteme und die Systemstartzeit wird reduziert. Wenn die Speicherkonfiguration geändert wird, aktiviert das System automatischBeim nächsten Start neu trainieren,

Tabelle 28. Details zu Speichereinstellungen (fortgesetzt)

Option Beschreibung
	um die Schritte zum einmaligen vollständigen Speichertraining zu erzwingen. Anschließend wird wieder Schnell eingestellt.Wenn die Option auf Beim nächsten Start neu trainieren festgelegt ist, führt das System beim nächsten Einschalten die Schritte zum einmaligen vollständigen Speichertraining aus und die Startzeit wird beim nächsten Start verzögert.Wenn die Option auf Aktivieren gesetzt ist, führt das System bei jedem Einschalten die erzwungenen Schritte zum vollständigen Speichertraining durch und die Startzeit wird bei jedem Neustart verzögert.
Speicherentwurf Diese Option steuert die DIMM-Sted	kplätze im System. Diese Option ist standardmäßig auf Enabled festgelegt. Sie ermöglicht das Deaktivieren von im System installierten DIMMs.
Korrigierbare Fehlerprotokollierung	Aktiviert oder deaktiviert korrigierbare Fehlerprotokollierung. Diese Option ist standardmäßig auf Disabled festgelegt.
DIMM Self Healing (Post Package Repair) on Uncorrectable Memory Error	Aktiviert bzw. deaktiviert die automatische Fehlerkorrektur (Post Package Repair, PPR) bei nicht korrigierbaren Arbeitsspeicherfehlern. Diese Option ist standardmäßig auf Enabled festgelegt.

Prozessoreinstellungen

Um den Bildschirm Prozessoreinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Prozessoreinstellungen.

Tabelle 29. Details zu Prozessoreinstellungen

Option Beschreibung
Logischer Prozessor Jeder Prozessorkern unterstützt bis zu zwei	logische Prozessoren.Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an. Wenn die Option auf Disabled (Deaktiviert) gesetzt ist, zeigt das BIOS pro Kern nur einen Prozessor an. Diese Option ist standardmäßig auf Enabled festgelegt.
Virtualisierungstechnologie	Aktiviert oder deaktiviert die Virtualization Technology für den Prozessor. Diese Option ist standardmäßig festgelegt auf Standardmäßig Aktiviert.
Verzeichnismodus Aktiviert oder deaktiviert den Verzeichnismodus	Diese Option ist standardmäßig auf Enabled festgelegt.
Kernel-DMA-Schutz	Diese Option ist standardmäßig auf Disabled festgelegt. Zur Unterstützung von Secure Launch (Firmware-Schutz) unter Windows 2022 wird sie aktiviert.
Nachbarspeicher Zeilen-Prefetch Ermöglicht das Optimieren des	Systems für Anwendungen, beil denen eine starke Nutzung des sequenziellen Speicherzugriffs benötigt wird. Diese Option ist standardmäßig auf Enabled festgelegt. Für Anwendungen, bei denen eine starke Nutzung des wahlfreien Speicherzugriffs benötigt wird, kann diese Option deaktiviert werden.
Hardware-Vorabrufer Aktiviert oder deaktiviert den Hardware-Vorabrufer	Diese Option ist standardmäßig auf Enabled festgelegt.
DCU-Streamer-Vorabrufer Aktiviert oder deaktiviert den DCU(Data Cache Unit)-Streamer-Prefetcher. Diese Option ist standardmäßig auf Enabled festgelegt.

Tabelle 29. Details zu Prozessoreinstellungen (fortgesetzt)

Option Beschreibung
DCU IP-Vorabrufer Aktiviert oder deaktiviert den DCU(Data Cache	Unit)-IP-Prefetcher. Diese Option ist standardmäßig auf Enabled festgelegt.
Sub NUMA Cluster Aktiviert oder deaktiviert die Sub NUMA Cluster	Diese Option ist standardmäßig auf Disabled festgelegt.
MADT-Core-Aufzählung Gibt die MADT-Core-Aufzählung an. Diese Option ist standardmäßig auf Rundlaufverfahren festgelegt. Die lineare Option unterstützt die Branchen-Core-Aufzählung, während die Round Rundlauf-Option (Round Robin) die von Dell optimierte Core-Aufzählung unterstützt.
UPI Prefetch Ermöglicht das frühzeitige Starten des Speicherlesevorgangs im DDR-Bus. Der Ultra Path Interconnect (UPI) Rx-Pfad startet den spekulativen Speicherlesevorgang direkt im integrierten Speichercontroller (Integrated Memory Controller, iMC). Diese Option ist standardmäßig auf Disabled festgelegt.
XPT-Prefetch Diese Option ist standardmäßig auf Enabled festgelegt.
LLC-Prefetch Aktiviert oder deaktiviert den LLC-Prefetch auf allen	Threads. Diese Option ist standardmäßig auf Enabled festgelegt.
Deadline LLC Verteilung Aktiviert oder deaktiviert die Deadline LLC	-Verteilung. Diese Option ist standardmäßig auf Enabled festgelegt. Sie können diese Option aktivieren, um die Deadlines in LLC anzugeben, oder deaktivieren Sie die Option, um keine Deadlines in LLC anzugeben.
Verzeichnis-AtoS Aktiviert oder deaktiviert Verzeichnis-AtoS. Die AtoS-Optimierung reduziert die Remote-Latenzzeit für wiederholte Lesezugriffe, ohne in die Aufzeichnung einzugreifen. Diese Option ist standardmäßig auf Disabled festgelegt.
Leerlauf des logischen Prozessors Ermöglicht Ihnen zur Verbesserung der Energieeffizienzeines System. Sie verwendet den Ablagealgorithmus des Betriebssystemkerns und legt einige der logischen Prozessoren im System ab, sodass die entsprechenden Prozessorkerne in einen inaktiven Zustand mit geringem Energieverbrauch übergehen können. Diese Option kann nur aktiviert werden, wenn das Betriebssystem unterstützt werden können. Eine Einstellung auf Deaktiviert standardmäßig.1ANMERKUNG: Diese Funktion wird nicht unterstützt, wenn das CPU-Energiemanagement auf Maximale Leistung eingestellt ist.
AVX P1 Ermöglicht Ihnen die Neukonfiguration des Prozessors Thermal	Design Power (TDP) Stufen während des POST auf der Grundlage des Energieverbrauchs und der Temperatur Funktionalität zur Bereitstellung des System. TDP überprüft die maximale Wärme, die vom Kühlungssystem abgeführt werden muss. Diese Option ist standardmäßig auf Normal eingestellt.1ANMERKUNG: Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar.
Intel SST-CP Aktiviert Intel SST-CP. Diese Option wird angezeigt, wenn die Systemprofile „Leistung pro Watt“ (Betriebssystem) oder „Benutzerdefiniert“ (wenn OSPM aktiviert ist) ausgewählt wurden. Diese Option wird für jeden Systemprofilmodus angezeigt und kann für diesen ausgewählt werden. Diese Option ist standardmäßig auf Disabled festgelegt.
x2APIC-Modus Aktivieren oder Deaktivieren des x2APIC-Modus. Diese Option ist standardmäßig auf Enabled festgelegt.

Tabelle 29. Details zu Prozessoreinstellungen (fortgesetzt)

Option Beschreibung
	i ANMERKUNG: Bei einer Konfiguration mit zwei Prozessoren und 64 Cores ist der x2APIC-Modus nicht umschaltbar, wenn 256 Threads aktiviert sind (BIOS-Einstellungen: Alle CCD, Cores und logischen Prozessoren aktiviert).
AVX ICCP Pre-Grant-Lizenz Aktiviert oder deaktiviert die AVX ICCP Pre-Grant-Lizenz. Diese Option ist standardmäßig auf Disabled festgelegt.
Dell Controlled Turbo
Dell Controlled Turbo – Einstellungen	Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn das Systemprofil auf Leistung oder Benutzerdefiniert eingestellt ist und das CPU-Energiemanagement auf Leistung eingestellt ist. Dieses Element kann für jeden Systemprofilmodus ausgewählt werden. Diese Option ist standardmäßig auf Disabled festgelegt. i ANMERKUNG: Je nach Anzahl der installierten Prozessoren können bis zu zwei Prozessoren aufgeführt sein.
Anzahl der Kerne pro Prozessor Ermöglicht das Steuern der Anzahl aktivierter Kerne in jedem einzelnen Prozessor. In der Standardeinstellung ist diese Option auf All (Alle).
Limit physischer CPU-Adressen Begrenzen Sie physische CPU-Adressen auf 46 Bit, um ältere Hyper-V zu unterstützen. Wenn diese Option aktiviert ist, wird TME-MT automatisch deaktiviert. Diese Option ist standardmäßig auf Enabled festgelegt.
Prozessorkern-Taktrate Gibt die maximale Taktrate der Prozessor kerne an.
Ausnahme bei der Überprüfung des lokalen Rechners	Aktiviert oder deaktiviert die Ausnahme bei der Überprüfung des lokalen Rechners. Dabei handelt es sich um eine Erweiterung des MCA-Recovery-Mechanismus, der die Möglichkeit bietet, nicht korrigierte wiederherstellbare (UCR) Fehler vom Typ Software Recoverable Action Required (SRAR) an einen oder mehrere bestimmte logische Prozessor-Threads zu übermitteln, die korrumpierte oder beschädigte Daten empfangen. Wenn diese Option aktiviert ist, wird die UCR-SRAR-Computerprüfungsausnahme nur an den betroffenen Thread statt an alle Threads im System übertragen. Die Funktion unterstützt die Betriebssystem-Recovery in Fällen, in denen mehrere wiederherstellbare Fehler in der Nähe erkannt werden, was anderenfalls zu einem fatalen Computerprüfereignis führen würde. Diese Funktion ist nur auf Advanced-RAS-Prozessoren verfügbar. Diese Option ist standardmäßig auf Disabled festgelegt.
Prozessor 1 Die folgenden Einstellungen werden für Prozessor 1 angezeigt:

Tabelle 30. Details zu Prozessor 1

Option Beschreibung
Family-Model-Stepping Gibt Reihe, Modell und Steppingwert des	Prozessors gemäß der Definition von Intel an.
Marke Gibt den Markennamen an.
Level 2 Cache (Level 2-Cache) Gibt die Gesamtgröße des L2-Caches an.
Level 3 Cache (Level 3-Cache) Gibt die Gesamtgröße des L3-Caches an.
Anzahl der Kerne Gibt die Anzahl der aktivierten Kerne je Prozessor an.
Maximale Speicherkapazität Gibt die maximale Speicherkapazität pro Prozessor fest.
Mikrocode Legt die Version des Prozessor-Microcodes fest.

NVMe Settings

Mit dieser Option wird der NVMe-Laufwerksmodus eingestellt. Wenn das System NVMe-Laufwerke enthält, die Sie in einem RAID-Array konfigurieren möchten, müssen Sie sowohl dieses Feld als auch das Feld „Integriertes SATA“ im Menü SATA-Einstellungen auf den RAID-Modus festlegen. Zudem müssen unter Umständen die Startmodus-Einstellung auf „UEFI“ festlegen.

Schalten Sie zum Anzeigen des Bildschirms NVMe-Einstellungen das System ein, drücken Sie F2 und klicken Sie auf System-Setup-Hauptmenü > System-BIOS > NVMe-Einstellungen.

Tabelle 31. Details zu NVMe Settings

Option Beschreibung
NVMe-Modus	Aktiviert oder deaktiviert den Startmodus. Diese Option ist standardmäßig auf Nicht-RAID-Modus eingestellt.
BIOS NVMe-Treiber	Legt den Laufwerkstyp zum Starten des NVMe-Treibers fest. Die verfügbaren Optionen sind Von Dell qualifizierte Laufwerke und Alle Laufwerke. Diese Option ist standardmäßig auf Von Dell qualifizierte Laufwerke eingestellt.

Boot Settings (Starteinstellungen)

Sie können über den Bildschirm Boot Settings (Starteinstellungen) den Startmodus entweder auf BIOS oder auf UEFI setzen. Außerdem können Sie die Startreihenfolge festlegen. Die Starteinstellungen unterstützen nur den UEFI-Modus.

• UEFI: Das „Unified Extensible Firmware Interface (UEFI)" (Vereinheitlichte erweiterbare Firmware-Schnittstelle) ist eine neue Schnittstelle zwischen Betriebssystem und Plattform-Firmware. Die Schnittstelle besteht aus Datentabellen mit auf die Plattform bezogenen Informationen sowie Serviceabrufen zu Start- und Laufzeit, die dem Betriebssystem und seinem Loader zur Verfügung stehen. Die folgenden Vorzüge sind verfügbar, wenn der Boot Mode (Startmodus) auf UEFI gesetzt ist:
• Unterstützung für Laufwerkpartitionen mit mehr als 2 TB.
• Erweiterte Sicherheit (z. B. „UEFI Secure Boot“ (Sicherer UEFI-Start)).
  oKürzere Startzeit.

i ANMERKUNG: Sie dürfen nur im UEFI-Modus über NVMe-Laufwerke starten.

- BIOS: Der Startmodus „BIOS“ ist der Legacy-Startmodus. Er wird für Abwärtskompatibilität beibehalten.

Schalten Sie zum Anzeigen des Bildschirms Boot Settings das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu > System BIOS > Boot Settings.

Tabelle 32. Details zu Boot Settings

Option Beschreibung
Boot Mode Ermöglicht das Festlegen des Systemstartmodus. Wenn das Betriebssystem UEFI unterstützt, kann diese Option auf UEFI gesetzt werden. Bei der Einstellung BIOS ist die Kompatibilität mit Betriebssystemen gewährleistet, die UEFI nicht unterstützen. Diese Option ist standardmäßig auf UEFI eingestellt. ▲VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde. iANMERKUNG: Bei der Einstellung UEFI ist das Menü BIOS Boot Settings (BIOS-Starteinstellungen) deaktiviert.
Boot Sequence Retry	Aktiviert oder deaktiviert die Funktion zur Wiederholung der Startreihenfolge oder setzt das System zurück. Wenn diese Option auf Aktiviert gesetzt ist, versucht das System bei einem fehlgeschlagenen Startversuch nach 30 Sekunden die Startreihenfolge erneut. Wenn diese Option auf Zurücksetzen gesetzt ist, wird das System nach einem fehlgeschlagenen Startversuch sofort neu gestartet. Diese Option ist standardmäßig auf Enabled festgelegt.
Generic USB Boot	Aktiviert oder deaktiviert den generischen USB-Start-Platzhalter. Diese Option ist standardmäßig auf Disabled festgelegt.
Hard-disk Drive Placeholder	Aktiviert bzw. deaktiviert den Festplattenplatzhalter. Diese Option ist standardmäßig auf Disabled festgelegt.

Tabelle 32. Details zu Boot Settings (fortgesetzt)

Option Beschreibung
Alle Variablen für die Systemvorbereitung und die Reihenfolge bereinigen	Wenn die Option auf Keine festgelegt ist, führt das BIOS keine Aktion durch. Wenn die Option auf Yes festgelegt ist, löscht das BIOS die Variablen von Sysprep #### und SysPrepOrder. Diese Option ist eine einmalige Option, sie wird beim Löschen von Variablen auf None zurückgesetzt. Diese Einstellungen steht nur im UEFI-Startmodus zur Verfügung. In der Standardeinstellung ist diese Option auf None (Keine).
UEFI-Starteinstellungen	Gibt die UEFI-Startreihenfolge an. Aktiviert oder deaktiviert UEFI-Startoptionen. i|ANMERKUNG: Über diese Option wird die UEFI-Startreihenfolge gesteuert. Die erste Option in der Liste wird zuerst versucht.

Tabelle 33. UEFI-Starteinstellungen

Option Beschreibung
UEFI-Startsequenz Ermöglicht Ihnen die Änderung der Reihenfolge der Startgeräte.
Startoptionen aktivieren/deaktivieren	Diese Funktion ermöglicht Ihnen die Auswahl der aktivierten oder deaktivierten Startgeräte.

Auswählen des Systemstartmodus

Mit dem System-Setup können Sie einen der folgenden Startmodi für die Installation des Betriebssystems festlegen:

• Der UEFI-Startmodus (Standardeinstellung) ist eine erweiterte 64-Bit-Startoberfläche. Wenn Sie das System so konfiguriert haben, dass es im UEFI-Modus starten soll, wird das System-BIOS ersetzt.
• Klicken Sie im System-Setup-Hauptmenü auf Starteinstellungen, und wählen Sie die Option Startmodus aus.
• Wählen Sie den UEFI-Startmodus aus, in dem das System gestartet werden soll.

VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde.

1. Nachdem das System im gewünschten Startmodus gestartet wurde, installieren Sie das Betriebssystem in diesem Modus.

ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden.

i ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport.

Ändern der Startreihenfolge

Info über diese Aufgabe

Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten. Die folgenden Anweisungen können variieren, wenn Sie BIOS für Boot Mode (Startmodus) ausgewählt haben.

i ANMERKUNG: Das Ändern der Laufwerkstartreihenfolge wird nur im BIOS-Startmodus unterstützt.

Schritte

1. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS > Boot Settings > UEFI Boot Settings > UEFI Boot Sequence („System-BIOS“ > „Starteinstellungen“ > „Starteinstellungen für UEFI“ > „Startreihenfolge für UEFI“).
2. Wählen Sie mit den Pfeiltasten ein Startgerät aus und verwenden Sie die Tasten mit dem Plus- und Minuszeichen („+“ und „-“), um das Gerät in der Reihenfolge nach unten oder nach oben zu verschieben.
3. Klicken Sie auf Exit (Beenden) und auf Yes (Ja), um die Einstellungen beim Beenden zu speichern.

i ANMERKUNG: Sie können Geräte in der Startreihenfolge nach Bedarf auch aktivieren oder deaktivieren.

Netzwerkeinstellungen

Schalten Sie zum Anzeigen des Bildschirms Network Settings das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu > System BIOS > Network Settings.

ANMERKUNG: Die Netzwerkeinstellungen werden im BIOS-Startmodus nicht unterstützt.

Tabelle 34. Details zu Network Settings

Option Beschreibung
UEFI PXE Settings (UEFI-PXE-Einstellungen)	Ermöglicht die Steuerung der UEFI PXE-Gerätekonfiguration.
PXE Device n (n = 1 bis 4)	Aktiviert oder deaktiviert das Gerät. Wenn diese Option aktiviert ist, wird eine UEFI-PXE-Startoption für das Gerät erstellt.
PXE Device n Settings(n = 1 bis 4) Ermöglicht die Steuerung der PXE-Gerätekonfiguration.
UEFI HTTP Settings (UEFI-HTTP-Einstellungen)	Ermöglicht die Steuerung der UEFI HTTP-Gerätekonfiguration.
HTTP Device n (HTTP-Gerät n) (n = 1 bis 4)	Aktiviert oder deaktiviert das Gerät. Wenn diese Option auf aktiviert ist, wird eine UEFI-HTTP-Startoption für das Gerät erstellt.
HTTP Device n Settings (n = 1 bis 4) Ermöglicht die Steuerung der HTTP-Gerätekonfiguration.
UEFI-iSCSI-Einstellungen Ermöglicht die Steuerung der iSCSI-Gerätekonfiguration.

Tabelle 35. Details zu PXE Device n Settings

Option Beschreibung
Schnittstelle Gibt die für das PXE-Gerät verwendete NIC-Schnittstelle an.
Protokoll	Gibt das Protokoll an, das für das PXE-Gerät verwendet wird. Diese Option ist auf IPv4 oder IPv6 eingestellt. In der Standardeinstellung ist diese Option auf IPv4.
VLAN	Aktiviert VLAN für das PXE-Gerät. Diese Option ist auf Aktiviert oder Deaktiviert eingestellt. Diese Option ist standardmäßig auf Disabled festgelegt.
VLAN-ID Zeigt die VLAN-ID für das PXE-Gerät.
VLAN-Priorität Zeigt die VLAN-	Priorität für das PXE-Gerät.

Tabelle 36. Details zum Bildschirm ISCSI Device1 Settings

Option Beschreibung
Verbindung 1	Aktiviert oder deaktiviert die iSCSI-Verbindung. Diese Option ist standardmäßig auf Disabled festgelegt.
Verbindung 2	Aktiviert oder deaktiviert die iSCSI-Verbindung. Diese Option ist standardmäßig auf Disabled festgelegt.
Einstellungen für Verbindung 1	Ermöglicht die Steuerung der Konfiguration der iSCSI-Verbindung.
Einstellungen für Verbindung 2	Ermöglicht die Steuerung der Konfiguration der iSCSI-Verbindung.
Reihenfolge der Verbindung	Ermöglicht das Festlegen der Reihenfolge der Verbindungsversuche für die iSCSI-Verbindungen.

Integrierte Geräte

Wenn Sie den Bildschirm Integrierte Geräte anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Integrierte Geräte.

Tabelle 37. Details zu Integrierte Geräte

Option Beschreibung
User Accessible USB Ports	Legt die benutzerzugängliche USB-Schnittstellen fest. Durch die Auswahl der Option Nur hintere Anschlüsse aktiviert) werden die vorderen USB-Anschlüsse deaktiviert und durch die Auswahl von Alle Anschlüsse deaktiviert werden sowohl die vorderen als auch die hinteren USB-Anschlüsse deaktiviert. Wenn Sie only Back Ports on auswählen, werden die vorderen USB Ports deaktiviert. durch Auswahl von All Ports off werden alle vorderen und hinteren USB-Ports deaktiviert. durch Auswahl von All Ports Off (dynamisch) werden alle vorderen und hinteren USB Ports während des Post -Vorgangs deaktiviert. Durch Auswahl von All Ports off werden alle Vorder-und Rückseite USB-Ports deaktiviert. durch Auswahl von All Ports Off (dynamisch) werden alle vorderen und hinteren USB Ports während des Post -Vorgangs deaktiviert. Durch Auswahl von Alle Ports deaktiviert werden alle vorderen und hinteren USB-Ports deaktiviert. Diese Option ist standardmäßig auf Alle Ports aktiviert festgelegt. Wenn die für Benutzer zugänglichen USB-Anschlüsse auf Alle Ports deaktiviert (Dynamisch) eingestellt sind, ist die Option Nur vordere Ports aktivieren aktiviert.Nur vordere Ports aktivieren: Aktiviert oder deaktiviert die vorderen USB-Ports während der Betriebssystem-Laufzeit.
	Je nach Auswahl funktionieren während des Startprozesses USB-Tastatur und -Maus an bestimmten USB-Schnittstellen. Nachdem der Betriebssystemtreiber geladen ist, sind die USB-Schnittstellen entsprechend der Einstellung dieses Feld aktiviert oder deaktiviert.
Internal USB Port	Aktiviert oder deaktiviert die interne USB-Schnittstelle. Diese Option ist auf On (An) oder Off (Aus) eingestellt. Diese Option ist standardmäßig auf On (Aktiviert) eingestellt.1ANMERKUNG: Der interne USB-Anschluss befindet sich auf dem PCIe-Riser 1b.1ANMERKUNG: Der interne USB-Anschluss gilt nur für T150, da die Hardware von T350/R350/R250 ihn nicht unterstützt.
iDRAC Direct USB Port	Der iDRAC Direct-USB-Anschluss wird ausschließlich von iDRAC verwaltet und ist für den Host nicht sichtbar. Diese Option ist auf ON (An) oder OFF (Aus) eingestellt. Wenn OFF (Deaktiviert) eingestellt ist, erkennt iDRAC keine in diesem verwalteten Anschluss installierte USB-Geräte. Diese Option ist standardmäßig auf On (Aktiviert) eingestellt.
I/OAT DMA Engine	Aktiviert oder deaktiviert die I/O Acceleration Technology (I/OAT, Technologie zur Beschleunigung der Ein-/Ausgabeaktivität). I/OAT ist ein Satz von DMA-Funktionen zur Beschleunigung Netzwerkverkehr und geringerer CPU-Auslastung. Aktivieren Sie die Option nur, wenn Hardware und Software diese Funktion unterstützen. Diese Option ist standardmäßig auf Disabled festgelegt.
Embedded Video Controller	Aktiviert oder deaktiviert die Verwendung des integrierten Video-Controllers als primäre Anzeige. Bei der Einstellung Enabled (Aktiviert) fungiert der integrierte Video-Controller als primäre Anzeige, selbst wenn Add-In-Grafikkarten installiert sind. Bei der Einstellung Deaktiviert wird eine Add-in-Grafikkarte als primäre Anzeige verwendet. BIOS gibt während des Einschalt-Selbsttests (POST) und in der Umgebung vor dem Startvorgang sowohl für das primären Add-in-Video als auch für das integrierten Video Anzeigen aus. Das integrierte Video wird anschließend deaktiviert, direkt bevor das Betriebssystem gestartet wird. Diese Option ist standardmäßig auf Enabled festgelegt.1ANMERKUNG: Wenn mehrere Add-In-Grafikkarten im System installiert sind, wird die erste während der PCI-Nummerierung erkannte Karte als das primäres Video ausgewählt. Möglicherweise müssen Neuanordnung der Karten in den Steckplätzen vorgenommen werden, um zu steuern, welche Karte das primäre Video ist.
Integrierte NIC1, NIC2, NIC3 und NIC4	Aktiviert oder deaktiviert die Betriebssystemschnittstelle des integrierten NIC1-, NIC2-, NIC3- und NIC4-Controllers. Diese Option ist standardmäßig auf Enabled festgelegt.

Tabelle 37. Details zu Integrierte Geräte (fortgesetzt)

Option Beschreibung
	i ANMERKUNG:Wenn die Einstellung auf Deaktiviert (BS) gesetzt ist, stehen die integrierten NICs möglicherweise immer noch für freigegebenen Netzwerkzugriff durch den integrierten Management-Controller zur Verfügung. Diese Funktion muss mithilfe der mit Ihrem System gelieferten NIC-Verwaltungsdienstprogramme konfiguriert werden.
E/A-Snoop-Holdoff-Antwort	Legt fest, wie viele Zyklen die PCI-E/A Snoop-Anfragen des Prozessors zurückhalten kann, um zunächst eigene Schreibvorgänge auf den LLC abzuschließen. Mithilfe dieser Einstellung lässt sich die Leistung bei Arbeitslasten verbessern, bei denen Durchsatz und Latenz eine Rolle spielen. Diese Option ist standardmäßig auf 2.000 Zyklen festgelegt.
Current State of Embedded Video Controller	Zeigt den aktuellen Status des eingebetteten Video-Controllers an. Der Current State of Embedded Video Controller (Aktueller Status des integrierten Video-Controllers) ist ein schreibgeschütztes Feld. Wenn der integrierte Video-Controller das einzige Anzeigegerät im System ist (d. h., wenn keine Add-in-Grafikkarte installiert ist), wird der integrierte Video-Controller automatisch als primäres Anzeigegerät verwenden. Das gilt auch, wenn die Einstellung Embedded Video Controller (Integrierter Video-Controller) auf Disabled (Deaktiviert) gesetzt ist.
SR-IOV Global Enable	Aktiviert oder deaktiviert die BIOS-Konfiguration der Single Root I/O Virtualization (SR-IOV)-Geräte. Diese Option ist standardmäßig auf Disabled festgelegt.
OS Watchdog TimerWenn Ihr System nicht mehr	reagiert, unterstützt Sie der Watchdog-Zeitgeber bei der Wiederherstellung des Betriebssystems. Wenn diese Option auf Enabled (Aktiviert) gestellt ist, initialisiert das Betriebssystem den Zeitgeber. Wenn diese Option auf Disabled (Deaktiviert), d.h. auf die Standardeinstellung, gesetzt ist, hat der Zeitgeber keine Auswirkungen auf das System.
Empty Slot Unhide (Leere Steckplätze einblenden)	Aktiviert oder deaktiviert die Root-Ports aller leeren Steckplätze, die für das BIOS und das Betriebssystem zugänglich sind. Diese Option ist standardmäßig auf Disabled festgelegt.
Slot Disablement (Steckplatzdeaktivierung)	i ANMERKUNG:Es sind keine Steckplätze in diesem System vorhanden.
Slot Bifurcation	Die Auto Discovery Bifurcation Settings (Bifurkations-Einstellungen automatische Feststellung) ermöglichen Platform Default Bifurcation (Standardmäßige Plattformbifurkation), Auto Discovery of Bifurcation (Automatische Ermittlung der Bifurkation) und Manual bifurcation Control (Manuelle Bifurkationssteuerung).
	Die Option ist standardmäßig auf Standardmäßige Plattformbifurkation eingestellt. Auf das Feld für Steckplatz-Verzweigung kann zugegriffen werden, wenn Manual bifurcation Control (Manuelle Steuerung von Verzweigungen) eingestellt ist. Es ist ausgegraut, wenn Platform Default Bifurcation (Standardverzweigung für Plattform) und Auto Discovery of Bifurcation (Automatische Ermittlung von Verzweigungen) eingestellt ist. i ANMERKUNG:Die Steckplatzverzweigung wird nur auf dem PCIe-Steckplatz unterstützt, der Steckplatztyp von Paddle-Karte zu Riser und vom Slimline-Anschluss zu Riser wird nicht unterstützt.

Serielle Kommunikation

Wenn Sie den Bildschirm Serielle Kommunikation anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Serielle Kommunikation.

ANMERKUNG: Der serielle Anschluss ist beim PowerEdge XR4510c-System optional. Die Option „Serial Communication“ (serielle Kommunikation) ist nur anwendbar, wenn der serielle COM-Port im System installiert ist.

Tabelle 38. Details zu Serielle Kommunikation

Option Beschreibung
Serielle Kommunikation	Aktiviert die Optionen für serielle Kommunikation. Dient der Auswahl serieller Kommunikationsgeräte (Serieles Gerät 1 und Sierelles Gerät 2)Serieles Gerät 1 im BIOS. BIOS-Konsolenumleitung kann auch aktiviert werden, und die verwendete Portadresse lässt sich festlegen.Die verfügbaren Optionen für Systeme ohne seriellen COM-Anschluss (DB9) sindEin ohne Konsolenumleitung.Ein ohne Konsolenumleitung, Aus. Diese Option ist standardmäßig festgelegt aufAus.Die verfügbaren Optionen für Systeme mit seriellem COM-Anschluss (DB9) sind Ein ohne Konsolenumleitung,Ein mit Konsolenumleitung über Com1, Ein mit Konsolenumleitung über Com2,Aus, Automatisch. Diese Option ist standardmäßig aufAuto(Automatisch) eingestellt.Die verfügbaren Optionen für das System sindEin ohne Konsolenumleitung.Ein mit Konsolenumleitung über Com1, Ein mit Konsolenumleitung über Com2.Aus, Automatisch. Diese Option ist standardmäßig festgelegt auf Automatisch.
Serial Port Address	Ermöglicht das Festlegen der Anschlussadresse für serielle Geräte. Diese Option ist standardmäßig aufSerial Device1=COM2, Serial Device 2=COM1(Serieles Gerät 1 = COM 2, Sierelles Gerät 2 = COM 1) eingestellt.iANMERKUNG: Sie können für die SOL-(Seriell über LAN-)Funktion nur Serial Device 2 (Serieles Gerät 2) verwenden. Um die Konsolenumleitung über SOL nutzen zu können, konfigurieren Sie für die Konsolenumleitung und das serielle Gerät dieselbe Anschlussadresse.iANMERKUNG: Jedes Mal, wenn das System gestartet wird, synchronisiert das BIOS die im iDRAC gespeicherte serielle MUX-Einstellung. Die serielle MUX-Einstellung kann unabhängig in iDRAC geändert werden. Aus diesem Grund wird diese Einstellung beim Laden der BIOS-Standardeinstellungen aus dem BIOS-Setup-Dienstprogramm möglicherweise nicht immer auf die MUX-Einstellung von "Serial Device 1" (Serieles Gerät 1) zurückgesetzt.
External Serial Connector	Mit dieser Option können Sie den externen seriellen Anschluss mit demseriellen Gerät 1verknüpfen.Mit dieser Option können Sie den externen seriellen Anschluss mit demseriellen Gerät 1verknüpfen. Diese Option ist standardmäßig aufSerial Device 1(Serieles Gerät 1) eingestellt.iANMERKUNG: Jedes Mal, wenn das System gestartet wird, synchronisiert das BIOS die in iDRAC gespeicherte serielle MUX-Einstellung. Die serielle MUX-Einstellung kann unabhängig in iDRAC geändert werden. Aus diesem Grund wird diese Einstellung beim Laden der BIOS-Standardeinstellungen aus dem BIOS-Setup-Dienstprogramm möglicherweise nicht immer auf die Standardeinstellung von "Serial Device 1" (seriesles Gerät 1) zurückgesetzt.
Failsafe Baud Rate	Zeigt die ausfallsichere Baudrate für die Konsolenumleitung an. Das BIOS versucht, die Baudrate automatisch zu bestimmen. Diese ausfallsichere Baudrate wird nur verwendet, wenn der Versuch fehlschlägt, und der Wert darf nicht geändert werden. Diese Option ist standardmäßig auf115200eingestellt.
Remote Terminal Type	Legt den Terminaltyp für die Remote-Konsole fest. Diese Option ist standardmäßig alsVT100/VT220eingestellt.
Redirection After Reboot	Ermöglicht das Aktivieren oder Deaktivieren der BIOS-Konsolenumleitung, wenn das Betriebssystem geladen wird. Diese Option ist standardmäßig aufEnabledfestgelegt.

Systemprofileinstellungen

Um den Bildschirm Systemprofileinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup-Hauptmenü > System-BIOS > Systemprofileinstellungen.

Tabelle 39. Systemprofileinstellungen – Details

Option Beschreibung
System Profile	Richtet das Systemprofil ein. Wenn die Option Systemprofil auf einen anderen Modus alsCustom(Benutzerdefiniert) gesetzt wird, legt das BIOS automatisch die restlichen Optionen fest. Um die restlichen Optionen ändern zu können, muss der Modus aufCustom(Benutzerdefiniert) gesetzt werden. Diese Option ist standardmäßig aufPerformance Per Watt (DAPC) (Leistung pro Watt [DAPC]) festgelegt. Weitere Optionen sindPerformance, Performance Per Watt (OS) (Leistung pro Watt (Betriebssystem)) undCustom(Benutzerdefiniert). Diese Option ist standardmäßig auf Performance Per Watt (OS) (Leistung pro Watt (Betriebssystem)) eingestellt. Weitere Optionen sindPerformance(Leistung) undCustom(Benutzerdefiniert).ANMERKUNG:Alle Parameter auf dem Bildschirm für Systemprofileinstellungen sind nur verfügbar, wenn die OptionSystem Profile(Systemprofil) aufCustom(Benutzerdefiniert) gesetzt ist.
CPU Power Management	Ermöglicht das Festlegen der CPU-Stromverwaltung. Diese Option ist standardmäßig aufSystem-DBPM (DAPC) festgelegt.
Memory Frequency	Legt die Geschwindigkeit des Systemspeichers fest. Diese Option ist standardmäßig aufMaximum Performance(Maximale Leistung) festgelegt.
Turbo Boost	Aktiviert bzw. deaktiviert den Prozessorbetrieb im Turbo-Boost-Modus. Diese Option ist standardmäßig aufEnabledfestgelegt.
C1E	Aktiviert oder deaktiviert den Wechsel des Prozessors in einen Zustand mit minimaler Leistung, sobald der Prozessor im Leerlauf arbeitet. Diese Option ist standardmäßig aufAktivierteingestellt.
C States	Aktiviert bzw. deaktiviert den Prozessorbetrieb in allen verfügbaren Stromzuständen. Mit C States kann der Prozessor im Leerlauf in einen niedrigeren Stromversorgungszustand versetzt werden. Wenn die Option aufAktiviert(Betriebssystem-gesteuert) oder aufAutonom(falls die Steuerung durch Hardware unterstützt wird) eingestellt ist, kann der Prozessor in allen verfügbaren Stromversorgungszuständen betrieben werden, um Energie zu sparen. Dies kann jedoch dazu führen, dass die Speicherlatenz und der Frequenz-Jitter erhöht werden. Diese Option ist standardmäßig aufEnabledfestgelegt.
Memory Patrol Scrub	Legt den Memory Patrol Scrub-Modus fest. Diese Option ist standardmäßig aufStandardfestgelegt.
Memory Refresh Rate	Stellt die Speicheraktualisierungsrate ein. In der Standardeinstellung ist diese Option auf1xgesetzt.
Nicht-Kern-Frequenz	Ermöglicht Ihnen die Auswahl der OptionNicht-Kern-Frequenz. Im ModusDynamic(Dynamisch) kann der Prozessor die Energieressourcen über alle Kerne und Uncores hinweg zur Laufzeit optimieren. Die Optimierung der Nicht-Kern-Frequenz zum Energiesparen oder zur Leistungsoptimierung ist von der Einstellung der OptionEnergieeffizienzregelabhängig.
Energieeffizienzregel	Ermöglicht die Auswahl der OptionEnergieeffizienzregel. Der CPU verwendet die Einstellung, um das interne Verhalten des Prozessors zu beeinflussen und legt fest, ob das Ziel eine höhere Performance oder höhere Energieeinsparungen sein soll. Diese Option ist standardmäßig auf Balanced Performance (Ausgewogene Leistung) festgelegt.
Monitor/Mwait	Ermöglicht das Aktivieren der Monitor/Mwait-Anweisungen im Prozessor. Diese Option ist standardmäßig aufAktiviertfestgelegt; dies gilt für alle Systemprofile mit Ausnahme von Benutzerdefiniert.ANMERKUNG:Diese Option kann nur deaktiviert werden, wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) auf Disabled (Deaktiviert) gesetzt ist.ANMERKUNG:Wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) auf Enabled (Aktiviert) festgelegt ist, haben Änderungen der Monitor-/Mwait-Einstellung keine Auswirkungen auf die Stromversorgung oder die Leistung des Systems.

Tabelle 39. Systemprofileinstellungen – Details (fortgesetzt)

Option Beschreibung
Arbeitsauslastungsprofil	Mit dieser Option kann der Benutzer die Ziel-Workload eines Servers angeben. Sie ermöglicht die Optimierung der Performance basierend auf dem Workload-Typ. Diese Option ist standardmäßig auf Not Configured (Nicht konfiguriert) eingestellt.
CPU Interconnect Bus Link Power Management (Energieverwaltung für die CPU-Busverbindungen)	Aktiviert oder deaktiviert die Energieverwaltung für die CPU Interconnect Bus Links. Diese Option ist standardmäßig auf Aktiviert eingestellt.
PCI ASPM L1 Link Power Management	Aktiviert oder deaktiviert das PCI-ASPM-L1-Link-Energiemanagement. Diese Option ist standardmäßig auf Enabled festgelegt.

Systemsicherheit

Wenn Sie den Bildschirm Systemsicherheit anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Systemsicherheit.

Tabelle 40. Details zu Systemsicherheit

Option Beschreibung
CPU AES-NI	Verbessert die Geschwindigkeit von Anwendungen durch Verschlüsselung und Entschlüsselung unter Einsatz der AES-NI-Standardanweisungen und ist per Standardeinstellung auf Enabled (Aktiviert) gesetzt. Diese Option ist standardmäßig aufEnabledfestgelegt.
System Password	Richtet das Systemkennwort ein. Wenn der Kennwort-Jumper nicht im System installiert ist, ist diese Option schreibgeschützt.
Setup-Kennwort	Richtet das Setupkennwort ein. Wenn der Kennwort-Jumper nicht im System installiert ist, ist diese Option schreibgeschützt.
Kennwortstatus	Sperrt das Systemkennwort. In der Standardeinstellung ist diese Option aufUnlocked(Entriegelt).
TPM-InformationenZeigt den Typ des	Trusted Platform Module an, falls vorhanden.

Tabelle 41. TPM 2.0-Sicherheitsinformationen

Option Beschreibung
TPM-Informationen
TPM Security	ANMERKUNG: Das TPM-Menü ist nur verfügbar, wenn das TPM-Modul installiert ist.Ermöglicht es Ihnen, den Berichtsmodus des TPMs zu steuern. Wenn die Option auf Off (Aus) gesetzt ist, wird das Vorhandensein des TPM nicht an das BS gemeldet. Wenn sie auf On (Ein) gesetzt ist, wird das Vorhandensein des TPM an das BS gemeldet. Standardmäßig ist die OptionTPM Security(TPM-Sicherheit) aufOff(Deaktiviert) eingestellt.
	Wenn TPM 2.0 installiert wird, wird die OptionTPM-SicherheitaufEinoder aufAusefestgelegt. In der Standardeinstellung ist diese Option aufOff(Deaktiviert).
TPM-Informationen	Zeigt den Typ des Trusted Platform Module an, falls vorhanden.
TPM Firmware Zeigt	die TPM-Firmware-Version an.
TPM Hierarchy	Dient zum Aktivieren, Deaktivieren oder Löschen von Speicher- und Endorsement Key-Hierarchien. Wenn diese Einstellung aufEnabled(Aktiviert) festgelegt ist, können die Speicher- und Endorsement Key-Hierarchien verwendet werden.
	Wenn diese Einstellung aufDisabled(Deaktiviert) festgelegt ist, können die Speicher- und Endorsement Key-Hierarchien nicht verwendet werden.
	Wenn diese Einstellung aufClear(Löschen) festgelegt ist, werden alle Werte aus den Speicher- und Endorsement Key-Hierarchien gelöscht. Anschließend wird die Einstellung aufEnabled(Aktiviert) festgelegt.

Tabelle 41. TPM 2.0-Sicherheitsinformationen (fortgesetzt)

Option Beschreibung
Erweiterte TPM-Einstellungen	Gibt Details zu erweiterten TPM-Einstellungen an.

Tabelle 42. Details zu Systemsicherheit

Option Beschreibung
Intel(R) TXT	Ermöglicht das Aktivieren bzw. Deaktivieren der Option „Intel Trusted Execution Technology (TXT)“. Zur Aktivierung von Intel TXT müssen die Virtualisierungstechnologie und die TPM-Sicherheit mit Vorstart-Messungen aktiviert werden. In der Standardeinstellung ist diese Option auf Off (Deaktiviert). Zur Unterstützung von Secure Launch (Firmware-Schutz) unter Windows 2022 wird sie auf On (aktiviert) gesetzt.
Speicherverschlüsselung	Aktiviert oder deaktiviert Intel Total Memory Encryption (TME) und Multi-Tenant (Intel® TME-MT). Wenn die Option auf Deaktiviert gesetzt ist, deaktiviert das BIOS die TME- und die MK-TME-Technologie. Wenn die Option auf Single Key gesetzt ist, aktiviert das BIOS die TME-Technologie. Wenn die Option auf Multiple Keys gesetzt ist, aktiviert das BIOS die TME-MT-Technologie. Diese Option ist standardmäßig auf Disabled festgelegt.
Intel(R) SGX Ermöglicht das Festleger	der Option Intel Software Guard Extension (SGX). Um die Option Intel SGX zu aktivieren, muss der Prozessor SGX-fähig sein, die Speicherbelegung muss kompatibel sein (mindestens x8 identische DIMM1 bis DIMM8 pro CPU-Sockel, nicht unterstützt auf Konfiguration mit persistentem Speicher), der Speicher-Betriebsmodus muss im Optimizer-Modus eingestellt sein, die Speicherverschlüsselung muss aktiviert sein und Node Interleaving muss deaktiviert sein. Diese Option ist standardmäßig auf Aus eingestellt. Wenn diese Option auf Aus festgelegt ist, deaktiviert das BIOS die SGX-Technologie. Wenn diese Option auf Ein eingestellt ist, aktiviert das BIOS die SGX-Technologie.
Netzschalter	Aktiviert oder deaktiviert den Netzschalter auf der Vorderseite des System. Diese Option ist standardmäßig auf Enabled festgelegt.
Netzstromwiederherstellung	Ermöglicht das Festlegen der Reaktion des Systems, nachdem die Netzstromversorgung des System wiederhergestellt wurde. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert).ANMERKUNG: Das Hostsystem wird erst eingeschaltet, wenn iDRAC Root of Trust (RoT) abgeschlossen ist. Das Einschalten des Hosts wird nach dem Anlegen der Wechselspannung um mindestens 90 Sekunden verzögert.
Verzögerung bei Netzstromwiederherstellung	Legt die Zeitverzögerung für die Systemeinschaltung fest, nachdem die Netzstromversorgung des Systems wiederhergestellt wurde. In der Standardeinstellung ist diese Option auf System (Sofort) gesetzt. In der Standardeinstellung ist diese Option auf Immediate (Sofort). Wenn diese Option auf Sofort festgelegt ist, gibt es keine Verzögerung für das Hochfahren. Wenn diese Option auf Zufällig eingestellt ist, erzeugt das System eine zufällige Verzögerung für das Hochfahren. Wenn diese Option auf Benutzerdefiniert eingestellt ist, wird die Verzögerungszeit bis zum Hochfahren des Systems manuell festgelegt.
Benutzerdefinierte Verzögerung von 120 bis 600 s	Legt die Option User Defined Delay (Benutzerdefinierte Verzögerung) fest, wenn die Option User Defined (Benutzerdefiniert) für AC Power Recovery Delay (Verzögerung bei Netzstromwiederherstellung) gewählt ist. Für die tatsächliche AC-Recovery-Zeit muss die Root-of-Trust-Zeit von iDRAC (ca. 50 Sekunden) hinzugefügt werden.
Variabler UEFI-Zugriff	Bietet unterschiedliche Grade von UEFI-Sicherungsvariablen. Wenn die Option auf Standard (Standardeinstellung) gesetzt ist, sind die UEFI-Variablen gemäß der UEFI-Spezifikation im Betriebssystem aufrufbar. Wenn die Option auf Controlled (Kontrolliert) gesetzt ist, werden die ausgewählten UEFI-Variablen in der Umgebung geschützt und neue UEFI-Starteinträge werden an das Ende der aktuellen Startreihenfolge gezwungen.
In-Band Benutzeroberfläche	Bei der Einstellung Deaktiviert blendet diese Einstellung Geräte der Management Engine (ME), HECI-Geräte und IPMI-Geräte des Systems gegenüber dem Betriebssystem aus. Dadurch wird verhindert, dass der Betriebssystem vom Ändern des ME Power Capping Einstellungen und blockiert den Zugriff auf alle In-Band -Management Tools. Alle Management verwaltet werden sollte über Out-of-Band-. Diese Option ist standardmäßig auf Aktiviert eingestellt.

Tabelle 42. Details zu Systemsicherheit (fortgesetzt)

Option Beschreibung
	iANMERKUNG: BIOS-Aktualisierung erfordert HECI Geräte in Betrieb sein und DUP Aktualisierungen erfordern IPMI-Schnittstelle in Betrieb sein. Diese Einstellung muss so eingestellt werden Aktiviert zu vermeiden Aktualisierungsfehler.
SMM-Sicherheitsmigration	Aktiviert oder deaktiviert die UEFI SMM Security Migration-Schutzmaßnahmen. Diese Option ist standardmäßig aufDisabledfestgelegt.
Secure Boot	Ermöglicht den sicheren Start, indem das BIOS jedes Vorstart-Image mit den Zertifikaten in der Sicherungsstartrichtlinie bzw. Regel für sicheren Start authentifiziert. „Secure Start“ (Sicherer Start) ist in der Standardeinstellung deaktiviert. Sicherer Start ist standardmäßig aufStandardfestgelegt.
Regel für sicheren Start	Wenn die Richtlinie für den sicheren Start aufStandardeingestellt ist, authentifiziert das BIOS die Vorstart-Images mithilfe des Schlüssels und der Zertifikate des Systemherstellers. Wenn die Richtlinie für den sicheren Start aufCustom(Benutzerdefiniert) eingestellt ist, verwendet das BIOS benutzerdefinierte Schlüssel und Zertifikate. Die Richtlinie für den sicheren Start ist standardmäßig aufStandardfestgelegt.
Secure Boot Mode	Legt fest, wie das BIOS die Regel für sicheren Start Objekte (PK, KEK, db, dbx).
	Wenn der aktuelle Modus eingestellt ist zumModus „Bereitgestellt“, die verfügbaren Optionen sindBenutzermodusundModus „Bereitgestellt“. Wenn der aktuelle Modus auf Nutzermoduseingestellt ist, sind die verfügbaren Modus-OptionenNutzer, PrüfungundBereitgestellt.
	Nachfolgend finden Sie Details zu den verschiedenen Startmodi, die in der OptionSicherer Startmodusverfügbar sind.Benutzermodi ImBenutzermodus, PK muss installiert sein, und das BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte. Das BIOS nicht zugelassener programmatischer Übergänge zwischen Modi.ModusBereitgestelltModus Bereitgestelltist die sicherste Modus. ImModusBereitgestellt, PK muss installiert sein und der BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte.Modus Bereitgestelltschränkt die programmatischer Mode-Übergänge.
Richtlinie zum sicheren Start – Übersicht	Gibt die Liste der Zertifikate und Hashes für den sicheren Start an, die beim sicheren Start für authentifizierte Images verwendet werden.

Erstellen eines System- und Setup-Kennworts

Voraussetzungen

Stellen Sie sicher, dass der Kennwort-Jumper aktiviert ist. Mithilfe des Kennwort-Jumpers werden die System- und Setup-Kennwortfunktionen aktiviert bzw. deaktiviert. Weitere Informationen finden Sie im Abschnitt „Jumper-Einstellungen auf der System“.

ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene „System Password“ (Systemkennwort) und „Setup Password“ (Setup-Kennwort) gelöscht und es ist nicht notwendig, das Systemkennwort zum Systemstart anzugeben.

Schritte

1. Drücken Sie zum Aufrufen des System-Setups unmittelbar nach dem Einschaltvorgang oder dem Neustart des Systems die Taste F2.
2. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) > System Security (Systemsicherheit).
3. Überprüfen Sie im Bildschirm Systemsicherheit, ob die Option Kennwortstatus auf Nicht gesperrt gesetzt ist.
4. Geben Sie Ihr Systemkennwort in das Feld System Password (Systemkennwort) ein und drücken Sie die Eingabe- oder Tabulatortaste.

Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien:

- Kennwörter dürfen aus maximal 32 Zeichen bestehen.

In einer Meldung werden Sie aufgefordert, das Systemkennwort erneut einzugeben.

1. Geben Sie das Systemkennwort ein und klicken Sie dann auf OK.
2. Geben Sie Ihr Setup-Kennwort in das Feld Setup-Kennwort ein und drücken Sie die Eingabe- oder Tabulatortaste. In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben.
3. Geben Sie das Setup-Kennwort erneut ein und klicken Sie dann auf OK.
4. Drücken Sie die Taste „Esc“, um zum Bildschirm System-BIOS zurückzukehren. Drücken Sie erneut „Esc“. In einer Meldung werden Sie aufgefordert, die Änderungen zu speichern.

ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu gestartet wird.

Verwenden des Systemkennworts zur Systemsicherung

Info über diese Aufgabe

Wenn ein Setup-Kennwort vergeben wurde, wird das Setup-Kennwort vom System als alternatives Systemkennwort zugelassen.

Schritte

1. Schalten Sie das System ein oder starten Sie es neu.
2. Geben Sie das Systemkennwort ein und drücken Sie die Eingabetaste.

Nächste Schritte

Wenn die Option Passwortstatus auf Gesperrt gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Systemkennwort ein und drücken Sie die Eingabetaste.

ANMERKUNG: Wenn ein falsches System eingegeben wird, zeigt das System eine Meldung an und fordert Sie zur erneuten Eingabe des Kennworts auf. Sie haben drei Versuche, um das korrekte Kennwort einzugeben. Nach dem dritten erfolglosen Versuch zeigt das System eine Fehlermeldung an, die darauf hinweist, dass das System angehalten wurde und ausgeschaltet werden muss. Auch nach dem Herunterfahren und Neustarten des System wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde.

Löschen oder Ändern eines System- und Setup-Kennworts

Voraussetzungen

ANMERKUNG: Sie können ein vorhandenesSystem- oder Setup-Kennwort nicht löschen oder ändern, wenn Kennwortstatus auf Gesperrt gesetzt ist.

Schritte

1. Zum Aufrufen des System-Setups drücken Sie unmittelbar nach dem Einschalten oder Neustarten des System die Taste .
2. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) > System Security (Systemsicherheit).
3. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), ob die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist.
4. Ändern oder löschen Sie im Feld Systemkennwort das vorhandene System und drücken Sie dann die Eingabetaste oder die Tabulatortaste.
5. Ändern oder löschen Sie im Feld Setup Password (Setup-Kennwort) das vorhandene Setup-Kennwort und drücken Sie dann die Eingabetaste oder die Tabulatortaste.
   Wenn Sie das System- und Setup-Kennwort ändern, werden Sie in einer Meldung aufgefordert, noch einmal das neue Kennwort einzugeben. Wenn Sie das System- und Setup-Kennwort löschen, werden Sie in einer Meldung aufgefordert, das Löschen zu bestätigen.
6. Drücken Sie die Taste „Esc“, um zum Bildschirm System-BIOS zurückzukehren. Drücken Sie noch einmal, und Sie werden durch eine Meldung zum Speichern von Änderungen aufgefordert.
7. Wählen Sie die Option Setup-Kennwort aus, ändern oder löschen Sie das vorhandene Setup-Kennwort, und drücken Sie die Eingabetaste oder die Tabulatortaste.

ANMERKUNG: Wenn Sie das System- oder Setup-Kennwort ändern, werden Sie in einer Meldung aufgefordert, noch einmal das neue Kennwort einzugeben. Wenn Sie das System- oder Setup-Kennwort löschen, werden Sie in einer Meldung aufgefordert, das Löschen zu bestätigen.

Betrieb mit aktiviertem Setup-Kennwort

Wenn die Option Setup-Kennwort auf Aktiviert festgelegt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten.

Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an:

Auch nach dem Ausschalten und Neustarten des Systems wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde. Die folgenden Optionen sind Ausnahmen:

- Wenn die Option System-Kennwort nicht auf Aktiviert festgelegt ist und nicht über die Option Passwortstatus gesperrt ist, können Sie ein System zuweisen. Weitere Informationen finden Sie im Abschnitt über den Bildschirm System.

- Ein vorhandenes System kann nicht deaktiviert oder geändert werden.

ANMERKUNG: Die Option „Password Status“ kann zusammen mit der Option „Setup Password“ verwendet werden, um das System vor unbefugten Änderungen zu schützen.

Redundante Betriebssystemsteuerung

Wenn Sie den Bildschirm Redundante Betriebssystemsteuerung anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setup > System- BIOS > Redundante Betriebssystemsteuerung.

Tabelle 43. Details zu Redundante Betriebssystemsteuerung

Option Beschreibung
Redundant OS Location	Ermöglicht Ihnen die Auswahl eines Sicherungslaufwerks für die folgenden Geräte:●Keine●SATA-Anschlüsse im AHCI-Modus●SATA-AnschlüsseiANMERKUNG:RAID-Konfigurationen und NVMe-Karten sind nicht enthalten, da das BIOS in diesen Konfigurationen nicht über die Fähigkeit zur Unterscheidung zwischen einzelnen Laufwerken verfügt.●BOSS-PCIe-Karten (Interne M.2- Laufwerke)●USB interniANMERKUNG:RAID-Konfigurationen und NVMe-Karten sind nicht enthalten, da das BIOS in diesen Konfigurationen nicht über die Fähigkeit zur Unterscheidung zwischen einzelnen Laufwerken verfügt.●SATA-Anschluss A
Redundant OS State	iANMERKUNG:Diese Option wird deaktiviert, fallsRedundant OS Location(Redundantes Betriebssystem – Speicherort) aufNone(Keiner) gesetzt wird.WennVisible(Sichtbar) eingestellt wird, ist das Sicherungslaufwerk in der Startliste und dem Betriebssystem ersichtlich. WennHidden(Ausgeblendet) eingestellt wird, ist das Sicherungslaufwerk deaktiviert und ist nicht in der Startliste und dem Betriebssystem ersichtlich. Diese Option wird standardmäßig aufVisible(Sichtbar) eingestellt.iANMERKUNG:Das BIOS deaktiviert das Gerät in der Hardware, sodass das Betriebssystem nicht darauf zugreifen kann.
Redundant OS Boot	iANMERKUNG:Diese Option ist deaktiviert, fallsRedundant OS Location(Redundantes Betriebssystem – Speicherort) aufNone(Keiner) gesetzt wird, oder fallsRedundant OS State(Redundantes Betriebssystem – Zustand) aufHidden(Ausgeblendet) gesetzt wird.

Tabelle 43. Details zu Redundante Betriebssystemsteuerung (fortgesetzt)

Option Beschreibung
	Falls Enabled (Aktiviert) eingestellt wird, startet das BIOS auf dem als Redundant OS Location (Redundantes Betriebssystem – Speicherort) angegebenen Gerät. Falls Disabled (Deaktiviert) eingestellt wird, behält das BIOS die aktuellen Einstellungen der Startliste bei. Diese Option ist standardmäßig auf Disabled festgelegt.

Verschiedene Einstellungen

Schalten Sie zum Anzeigen des Bildschirms Miscellaneous Settings das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu > System BIOS > Miscellaneous Settings.

Option Beschreibung
System Time (System-Uhrzeit) Ermöglicht das Festlegen der Uhrzeit im System.
System Date (System-Datum) Ermöglicht das Festlegen des Datums im System.
Asset Tag (Systemkennnummer)	Zeigt die Systemkennnummer an und ermöglicht ihre Änderung zum Zweck der Sicherheit und Überwachung.
Keyboard NumLock (Tastatur-Num-Sperre)	Ermöglicht das Festlegen, ob das System mit aktivierter oder deaktivierter Num-Sperre startet. Diese Option ist standardmäßig auf On (Aktiviert) eingestellt. i|ANMERKUNG: Diese Option gilt nicht für Tastaturen mit 84 Tasten.
F1/F2 Prompt on Error	Aktiviert bzw. deaktiviert die F1/F2-Eingabeaufforderung bei einem Fehler. Diese Option ist standardmäßig auf Enabled festgelegt. Die F1/F2-Eingabeaufforderung umfasst auch Tastaturfehler.
Dell Wyse P25/P45 BIOS Access	Aktiviert oder deaktiviert den Dell Wyse P25/P45 BIOS-Zugriff. Diese Option ist standardmäßig auf Enabled festgelegt.
Power Cycle Request	Aktiviert oder deaktiviert die Anfrage für das Aus- und Einschalten des Systems. In der Standardeinstellung ist diese Option auf None (Keine).

iDRAC Settings

Die iDRAC-Einstellungen sind eine Oberfläche zur UEFI-basierten Einrichtung und Konfiguration der iDRAC-Parameter. Mit den iDRAC-Einstellungen können verschiedene iDRAC-Parameter aktiviert oder deaktiviert werden.

ANMERKUNG: Für den Zugriff auf bestimmte Funktionen in den iDRAC-Einstellungen wird ein Upgrade der iDRAC Enterprise-Lizenz benötigt.

Weitere Informationen zur Verwendung des iDRAC finden Sie im Dokument Benutzerhandbuch zum integrated Dell Remote Access Controller unter https://www.dell.com/idracmanuals.

Device Settings (Geräteeinstellungen)

Mithilfe der Geräteeinstellungen können Sie Geräteparameter wie Speicher-Controller oder Netzwerkkarten konfigurieren.

Dell Lifecycle Controller

Der Dell Lifecycle Controller (LC) ist eine integrierte Lösung für erweiterte Systemverwaltung, die Funktionen für die Bereitstellung, Konfiguration und Aktualisierung von Systemen sowie für Wartung und Diagnose umfasst. Der LC wird als Teil der Out-of-band-Lösung iDRAC und der auf Dell Systemen integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface) bereitgestellt.

Integrierte Systemverwaltung

Der Dell Lifecycle Controller ermöglicht eine erweiterte integrierte Systemverwaltung während des gesamten Lebenszyklus des Systems. Der Dell Lifecycle Controller wird während der Startsequenz gestartet und arbeitet unabhängig vom Betriebssystem.

ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controller.

Weitere Informationen zur Einrichtung des Dell Lifecycle Controller, zur Konfiguration der Hardware und Firmware sowie zur Bereitstellung des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter https://www.dell.com/idracmanuals.

Start-Manager

Mit der Option Start-Manager können Sie Startoptionen und Diagnose-Dienstprogramme auswählen.

Um den Start-Manager aufzurufen, schalten Sie das System ein und drücken Sie die Taste F11.

Tabelle 45. Start-Manager – Details

Option Beschreibung
Continue Normal Boot (Normalen Startvorgang fortsetzen)	Das System versucht, von den Geräten in der Startreihenfolge zu starten, beginnend mit dem ersten Eintrag. Wenn der Startvorgang fehlschlägt, setzt das Gerät den Vorgang mit dem nächsten Gerät in der Startreihenfolge fort, bis ein Startvorgang erfolgreich ist oder keine weiteren Startoptionen vorhanden sind.
One-shot Boot Menu (Einmaliges Startmenü)	Für den Zugriff auf das Startmenü, um ein einmaliges Startgerät auszuwählen.
Launch System Setup (System-Setup starten)	Ermöglicht den Zugriff auf das System-Setup.
Launch Lifecycle Controller (Starten des Lifecycle Controller)	Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf.
Systemdienstprogramme	Ermöglicht das Starten von Systemdienstprogrammen wie z. B. „Diagnose starten“, „Explorer für BIOS-Aktualisierungsdateien“, „System neu starten“.

PXE-Boot

Sie können die PXE-Option (Preboot Execution Environment) zum Starten und Konfigurieren der vernetzten Systeme im Remote-Zugriff verwenden.

Um auf die Option PXE-Start zuzugreifen, starten Sie das System und drücken Sie dann während des POST die Taste F12, anstatt die Standard-Startreihenfolge aus dem BIOS-Setup zu verwenden. Es werden keine Menüs abgerufen und Sie können keine Netzwerkgeräte verwalten.

Mindestkonfiguration für POST

Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST:

•Ein Speichermodul (DIMM)
•Ein Netzteil
- XR4000r- oder XR4000z-Gehäuse (Stromzwischenplatine, Kabel)
- Systemplatine
●XR4510c-Schlitten

Installieren und Entfernen von Systemkomponenten

Themen:

•Sicherheitshinweise

•Vor der Arbeit an Komponenten im Inneren Ihres Systems

•Nach der Arbeit im Inneren des Systems

•Empfohlene Werkzeuge

•XR4510c-Schlitten

• Schlittenabdeckung

•Kühlungslüfter

•Systemspeicher

- BOSS-N1-Karte

•M.2-Riser-Modul

•Netzwerk-E/A-Platine

•Systembatterie

•Systemplatine

! WARNING: Durch das Öffnen oder Entfernen der System-Abdeckung bei eingeschaltetem System besteht die Gefahr eines Stromschlags.
WARNING: Das System darf maximal fünf Minuten lang ohne Abdeckung betrieben werden. Der Betrieb des Systems ohne Systemabdeckung kann zu Schäden an den Komponenten führen.
VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
i ANMERKUNG: Es wird empfohlen, bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage zu verwenden und ein Erdungsarmband zu tragen.
VORSICHT: Um einen ordnungsgemäßen Betrieb und eine ausreichende Kühlung sicherzustellen, müssen alle Schächte im System und Lüfter zu jeder Zeit mit einer Komponente oder einem Platzhalter bestückt sein.

Vor der Arbeit an Komponenten im Inneren Ihres Systems

Voraussetzungen

Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.

Schritte

1. Schalten Sie den Schlitten aus.
2. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung.
3. Entfernen Sie den Schlitten aus dem Gehäuse.
4. Nehmen Sie die Abdeckung des System ab.

Nach der Arbeit im Inneren des Systems

Voraussetzungen

Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.

Schritte

1. Bringen Sie die Systemabdeckung wieder an.
2. Sofern zutreffend, entfernen Sie die E/A-Anschlussabdeckung von den Systemanschlüssen. Setzen Sie den Schlitten in das Gehäuse ein.
3. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System an die Steckdose an und schalten Sie das System anschließend ein.

Empfohlene Werkzeuge

Sie benötigen möglicherweise folgende Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen:

• Kreuzschlitzschraubenzieher Nr. 1
• Kreuzschlitzschraubenzieher Nr. 2
• Geerdetes Armband, das mit der Erde verbunden ist
• ESD-Matte

Sie benötigen die folgenden Werkzeuge für die Montage der Kabel für eine Gleichstrom-Netzteileinheit.

●Handzange AMP 90871-1 oder gleichwertiges Werkzeug
•Tyco Electronics, 58433-3 oder ähnlich
- Abisolierzangen, mit denen Isolierungen der Größe 10 AWG von festem oder verdrilltem, isoliertem Kupferdraht entfernt werden kann i | ANMERKUNG: Verwenden Sie Alpha Wire-Draht mit der Teilenummer 3080 oder einen gleichwertigen Draht (Verlitzung 65/30).

XR4510c-Schlitten

Richtlinien für die Installation von Schlitten

ANMERKUNG: Stellen Sie sicher, dass in allen leeren Steckplätzen ein Schlittenplatzhalter installiert ist. Das Betreiben des Gehäuses ohne Platzhalter führt zu Überhitzung.

Entfernen eines Schlittenplatzhalters

Voraussetzungen

Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.

Schritte

Ziehen Sie den Schlittenplatzhalter aus dem Gehäuse heraus.

Abbildung 9. Entfernen eines Schlittenplatzhalters aus dem XR4000r-System

Abbildung 10. Entfernen des Schlittenplatzhalters aus dem XR4000z-System

Nächste Schritte

Installieren Sie einen Schlitten oder einen Schlittenplatzhalter.

Einsetzen eines Schlittenplatzhalters

Voraussetzungen

Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.

Schritte

1. Richten Sie den Schlittenplatzhalter auf den Schacht des Gehäuses aus.
2. Schieben Sie den Schlittenplatzhalter ein, bis er einrastet.

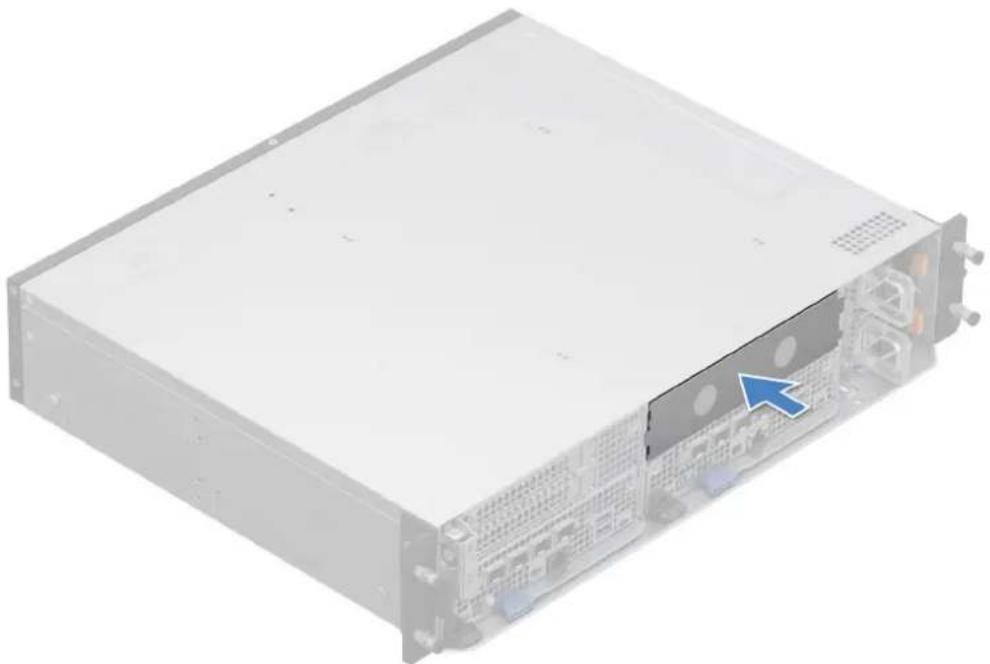

Abbildung 11. Einsetzen eines Schlittenplatzhalters im XR4000r-System

Abbildung 12. Einsetzen des Schlittenplatzhalters im XR4000z-System

Entfernen des Schlittens

Voraussetzungen

Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.

Schritte

1. Ziehen Sie den blauen Hebel am Schlitten in die entriegelte Position.
2. Halten Sie den Schlittengriff und schieben Sie den Schlitten aus dem Gehäuse heraus.

ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.

VORSICHT: Stützen Sie das System mit beiden Händen, während Sie es aus dem Gehäuse schieben.

Abbildung 13. Entfernen des Schlittens aus dem XR4000r-System

Abbildung 14. Entfernen des Schlittens aus dem XR4000z-System

Nächste Schritte

Installieren des Schlittens

Installieren des Schlittens

Voraussetzungen

Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.

Schritte

1. Ziehen Sie den blauen Hebel am Schlitten, um den Schlittengriff zu entriegeln.
2. Halten Sie den Schlitten mit beiden Händen und richten Sie ihn am Schlittenschacht im Gehäuse aus.
3. Schieben Sie den Schlitten in das Gehäuse, bis der Schlittengriff in der verriegelten Position einrastet.
4. Drücken Sie den Schlittengriff nach innen, sodass er einrastet, um den Schlitten im Gehäuse zu befestigen.

i ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.

Abbildung 15. Installieren des Schlittens im XR4000r-Gehäuse

Abbildung 16. Installieren des Schlittens im XR4000z-Gehäuse

Schlittenabdeckung

Entfernen der Schlittenabdeckung

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Schalten Sie den Schlitten und alle angeschlossenen Peripheriegeräte aus.
3. Befolgen Sie die Schritte zum Entfernen eines Schlittens.
4. Platzieren Sie den Schlitten auf der ebenen Oberfläche, wobei die obere Abdeckung nach oben zeigt.

Schritte

1. Drücken Sie auf die blaue Freigabelasche und heben Sie die Abdeckung mit beiden Händen in Richtung Vorderseite des Servers.

2. Schieben und heben Sie die Abdeckung vom System weg, da beide Seiten der oberen Abdeckung zwei Schlitze aufweisen die durch die T-Mutter gehalten werden.

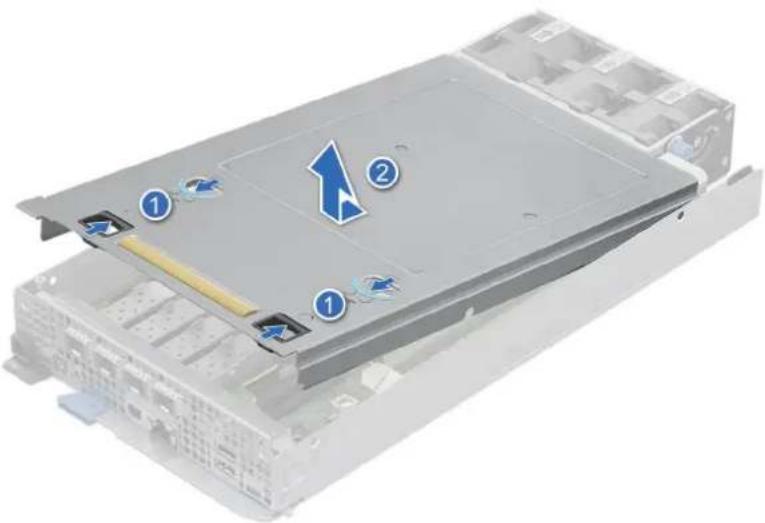

Abbildung 17. Entfernen der Schlittenabdeckung

Nächste Schritte

Befolgen Sie die Anweisungen unter Wiedereinbauen der Schlittenabdeckung.

Installieren der Schlittenabdeckung

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Stellen Sie sicher, dass alle internen Kabel angeschlossen und korrekt geführt sind und keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.

Schritte

1. Richten Sie die Laschen an der Systemabdeckung an den Führungsschlitzen am System aus, da beide Seiten der oberen Abdeckung über Schlitze für das Einhaken der T-Mutter am 1-HE-Schlitten verfügen.
2. Schieben Sie die Abdeckung in Richtung Rückseite des Systems, damit der Schlitz und die T-Mutter gut greifen können. Schieben Sie die Abdeckung in Richtung Rückseite des Systems, bis sie einrastet.

Abbildung 18. Installieren der Schlittenabdeckung

Nächste Schritte

Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

Kühlungslüfter

Entfernen eines Kühlungslüfters

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
3. Entfernen Sie den Schlitten.

Schritte

1. Ziehen Sie an der blauen Verriegelung an der Seite des Lüftermoduls.
2. Ziehen Sie den Lüftergriff leicht nach hinten, um ihn vom Führungsstift zu lösen, und heben Sie ihn dann an, um zu entfernen.
3. Trennen Sie das Lüfterkabel, das mit dem Hauptplatinenanschluss verbunden ist.
   i ANMERKUNG: Lüfter 1, 2 und 3 sind mit der Hauptplatine des 1-HE-Schlittens verbunden.
4. Ziehen Sie leicht am Lüfterkabel, um es vom Lüfterschutz zu lösen, und heben Sie das Lüftermodul dann aus dem Lüftergehäuse.

ANMERKUNG: Wenn der Richtungspfeil für den Luftstrom auf dem Lüfter nach außen zeigt, bedeutet dies umgekehrten Luftstrom (Reverse-Air-Flow, RAF). Wenn der Richtungspfeil für den Luftstrom auf dem Lüfter nach innen zeigt, bedeutet dies normalen Luftstrom (Normal-Air-Flow, NAF).

Abbildung 19. Entfernen eines Kühlungslüfters

Nächste Schritte

1. Wiedereinsetzen eines Lüfters
2. Einsetzen des Schlittens

Einsetzen eines Kühlungslüfters

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
3. Entfernen Sie den Schlitten.

Schritte

1. Ziehen Sie an der blauen Verriegelung an der Seite des Lüftermoduls und heben Sie den Lüftergriff an.
2. Senken Sie das Lüftermodul in das Gehäuse ab, bis es fest eingerastet ist.

i ANMERKUNG: Wenn der Richtungspfeil für den Luftstrom auf dem Lüfter nach außen zeigt, bedeutet dies umgekehrten Luftstrom (Reverse-Air-Flow, RAF). Wenn der Richtungspfeil für den Luftstrom auf dem Lüfter nach innen zeigt, bedeutet dies normalen Luftstrom (Normal-Air-Flow, NAF).

1. Verlegen Sie die Kabel ordnungsgemäß durch den Lüfterschutz und schließen Sie das Kabel am Steckplatz auf der Hauptplatine an.
   i ANMERKUNG: Lüfter 1, 2 und 3 werden auf der Hauptplatine des 1-HE-Schlittens angeschlossen.
2. Ziehen Sie an der blauen Verriegelung an der Seite des Lüftermoduls und heben Sie den Lüftergriff an.
3. Senken Sie das Lüftermodul in das Gehäuse ab, bis es fest eingerastet ist.
   i ANMERKUNG: Wenn der Richtungspfeil für den Luftstrom auf dem Lüfter nach außen zeigt, bedeutet dies umgekehrten Luftstrom (Reverse-Air-Flow, RAF). Wenn der Richtungspfeil für den Luftstrom auf dem Lüfter nach innen zeigt, bedeutet dies normalen Luftstrom (Normal-Air-Flow, NAF).
4. Ziehen Sie den Griff des Lüfters nach unten und drücken Sie darauf, bis er einrastet.
   i ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.

Abbildung 20. Einsetzen eines Kühlungslüfters

Nächste Schritte

Installieren Sie den Schlitten.

Systemspeicher

Richtlinien für Systemspeicher

Das PowerEdge XR4510c-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und LRDIMMs. Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor ausgeführt werden.

Das System enthält 4 Speichersockel, die in 4 Kanälen auf dem Prozessor organisiert sind.

Die Speicherkanäle sind folgendermaßen organisiert:

Tabelle 46. Speicherkanäle

Prozessor Speicherkanäte
Prozessor 1 A4 A3 A1 A2

Abbildung 21. Speicherkanäle A1–A4

Tabelle 47. Matrix unterstützter Speicher

DIMM-Typ	Rang Kapazität DIMM-Nennspannung und Geschwindigkeit			DIMMs pro Kanal (DPC)	Datenbreite
RDIMM 2R	16 GB / 32 GB	/ 64 GB DDR4 (1,2 V), 3200	MT/s 1 DPC x 8, x 8, x 4
LRDIMM 4R	128 GB DDR4	(1,2 V), 3200 MT/s 1 DPC x4

ANMERKUNG: Die gleichzeitige Verwendung von unterschiedlichen Speichermodulkapazitäten wird vom System nicht unterstützt.

ANMERKUNG: Der Speicherbus arbeitet bei 2.933 MT/s, abhängig von den Faktoren, die unter Allgemeine Richtlinien zur Installation von Speichermodulen beschrieben sind.

Allgemeine Richtlinien zur Installation von Speichermodulen

Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung.

Der Arbeitsspeicherbus kann eine Betriebsgeschwindigkeit von bis zu 2.933 MT/s erreichen, abhängig von den folgenden Faktoren:

• Ausgewähltes Systemprofil (z. B. „Performance“ [Leistung], „Performance Per Watt Optimized“ [Optimiert für Leistung pro Watt] oder „Custom“ [Benutzerdefiniert] [hohe Geschwindigkeit oder niedrigere Geschwindigkeit])
  ●Maximal von den Prozessoren unterstützte DIMM-Geschwindigkeit
  ●Maximal von den DIMMs unterstützte Geschwindigkeit

ANMERKUNG: Die Einheit MT/s gibt die DIMM-Taktrate in Millionen Übertragungen (Megatransfers) pro Sekunde an.

Dieses System unterstützt die Funktion „Flexible Memory Configuration“ (Flexible Arbeitsspeicherkonfiguration) und kann daher mit jeder gültigen Chipsatzarchitektur konfiguriert und betrieben werden. Wir empfehlen, bei der Installation von Speichermodulen die folgenden Richtlinien zu beachten:

• Alle DIMMs müssen DDR4 sein.
• Speichermodule mit x4-DRAM und Speichermodule mit x8-DRAM können nicht kombiniert werden.
• Wenn Speichermodule mit verschiedenen Taktraten installiert werden, erfolgt der Betrieb mit der Taktrate des langsamsten Speichermoduls.
• Bestücken Sie die Speichermodulsockel nur, wenn ein Prozessor installiert ist.
• In einem Einzelprozessorsystem stehen die Sockel A1 bis A4 zur Verfügung.
• Im Optimizer Mode (Optimierungsmodus) arbeiten die DRAM-Controller unabhängig voneinander im 64-Bit-Modus und liefern optimale Arbeitsspeicherleistung.

Tabelle 48. Regeln für die Arbeitsspeicherbestückung

Prozessor Konfiguration Speicherbestückung Informationen zur			Arbeitsspeicherbestückung
Einzelprozessor Bestückungsreihenfolgeim Optimierungsmodus(unabhängige Kanäle)		A{1}, A{2}, A{3}, A{4} 1, 2, 4 DIMMs sind zulässig.

• Die gleichzeitige Verwendung von mehr als zwei unterschiedlichen Speichermodulkapazitäten wird vom System nicht unterstützt.
• Eine Konfiguration mit unausgeglichenen oder ungerade bestückten Speichern führt zu einem Leistungsverlust. Außerdem erkennt das System möglicherweise die installierten Speichermodule nicht. Bestücken Sie daher die Speicherkanäle immer mit gleichen DIMMs, um optimale Leistung zu erzielen.
• Eine Konfiguration des ODD-Speichers mit 3 RDIMMs wird nicht unterstützt.
  -Unterstützte RDIMM/LRDIMM-Konfigurationen sind 1, 2, 4 DIMMs.

Entfernen eines Speichermoduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
   WARNING: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule abkühlen, bevor Sie sie berühren.

ANMERKUNG: Um eine ordnungsgemäße Systemkühlung zu gewährleisten, müssen in allen nicht belegten Speichersockeln Speichermodulplatzhalter installiert werden. Entfernen Sie Speichermodulplatzhalter nur, wenn Sie in diesen Sockeln Speicher installieren möchten.

Schritte

1. Machen Sie den entsprechenden Speichermodulsockel ausfindig.
2. Drücken Sie die Auswurfhebel an beiden Enden des Speichermodulsockels gleichzeitig vollständig nach unten, um das Speichermodul aus dem Sockel zu lösen.

VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.

1. Heben Sie das Speichermodul aus dem System heraus.

Abbildung 22. Entfernen eines Speichermoduls

Nächste Schritte

1. Installieren des Speichermoduls.
2. Wenn Sie das Modul dauerhaft entfernen, installieren Sie eine Speichermodul-Platzhalterkarte. Das Verfahren zum Installieren einer Speichermodul-Platzhalterkarte ist identisch mit dem Verfahren für die Installation eines Speichermoduls.

Installieren eines Speichermoduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. Machen Sie den entsprechenden Speichermodulsockel ausfindig.

VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.

1. Richten Sie den Platinenstecker des Speichermoduls an der Passung im Speichermodulsockel aus und setzen Sie das Speichermodul in den Sockel ein.

VORSICHT: Um während der Installation Schäden am Speichermodul oder am Speichermodulsockel zu vermeiden, biegen Sie nicht das Speichermodul; setzen Sie beide Enden des Speichermoduls gleichzeitig ein.

ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können.

VORSICHT: Üben Sie keinen Druck auf die Mitte des Speichermoduls aus; üben Sie auf beide Enden des Speichermoduls einen gleichmäßigen Druck aus.

1. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Auswurfhebel fest einrasten. Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen Sockeln mit installierten Speichermodulen.

Abbildung 23. Installieren eines Speichermoduls

Nächste Schritte

1. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

2. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System-Setups > System-BIOS > Speichereinstellungen. In den Memory Settings (Speichereinstellungen) muss die Systemspeichergröße mit der aktualisierten Kapazität des installierten Speichers übereinstimmen.

3. Wenn die Systemspeichergröße nicht korrekt ist, sind möglicherweise nicht alle Speichermodule ordnungsgemäß installiert. Stellen Sie sicher, dass die Speichermodule fest in ihren Sockeln sitzen.

4. Führen Sie die Systemspeicherüberprüfung in der Systemdiagnose durch.

BOSS-N1-Karte

Entfernen der BOSS-N1-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schraube, mit der die BOSS-N1-Karte an der Hauptplatine befestigt ist.

ANMERKUNG: Die Schraube ist unverlierbar und kann nicht vollständig entfernt werden.

1. Drücken Sie auf die Kunststoffhalterung, mit der die BOSS-N1-Karte befestigt ist, um sie zu lösen.
2. Halten Sie die blaue Zuglasche fest und ziehen Sie die BOSS-N1-Karte vom Anschluss auf der Hauptplatine weg.

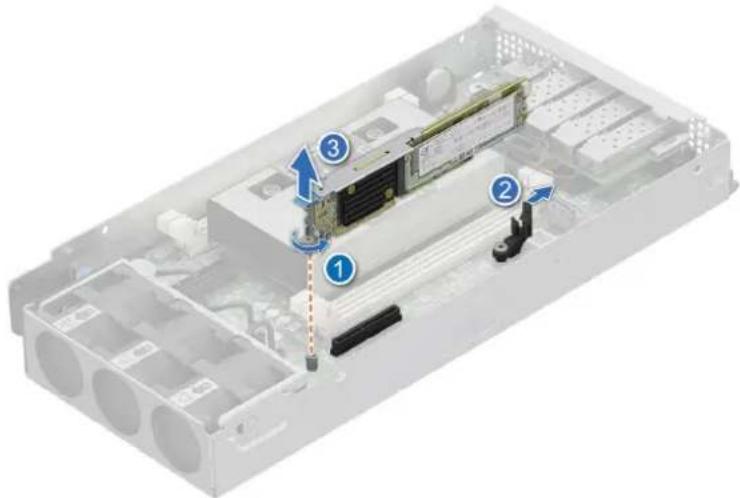

Abbildung 24. Entfernen der BOSS-N1-Karte

Nächste Schritte

1. Wiedereinsetzen der BOSS-N1-Karte
2. Wiedereinsetzen des M.2-SSD-Moduls

Installieren der BOSS-N1-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
   3.

Schritte

1. Richten Sie den Anschluss der BOSS-N1-Karte auf den Anschluss der Hauptplatine aus und setzen Sie ihn ein.
2. Drücken Sie die BOSS-N1-Karte nach unten, bis sie vollständig eingesetzt ist.
3. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben zur Befestigung der BOSS-N1-Karte an der Hauptplatine an.

ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.

Abbildung 25. Installieren der BOSS-N1-Karte

Nächste Schritte

Nach der Arbeit an Komponenten im Inneren Ihres Systems.

Entfernen des M.2-SSD-Moduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
3. Entfernen Sie die BOSS-N1-Karte.

Schritte

1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schraube, mit der das M.2-SSD-Modul an der BOSS-N1-Karte befestigt ist.
2. Ziehen Sie am M.2-SSD-Modul, um es von den Anschlüssen auf der BOSS-N1-Karte zu lösen.

Abbildung 26. Entfernen des M.2-SSD-Moduls

Nächste Schritte

Installieren Sie die BOSS-N1-Karte, falls zutreffend.

Einbauen des M.2-SSD-Moduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. Richten Sie den Anschluss des M.2-SSD-Moduls auf die Anschlüsse auf der BOSS-N1-Karte aus.
2. Drücken Sie auf das M.2-SSD-Modul, bis das Modul fest auf der BOSS-N1-Karte sitzt, und befestigen Sie es, indem Sie die Schraube anbringen.

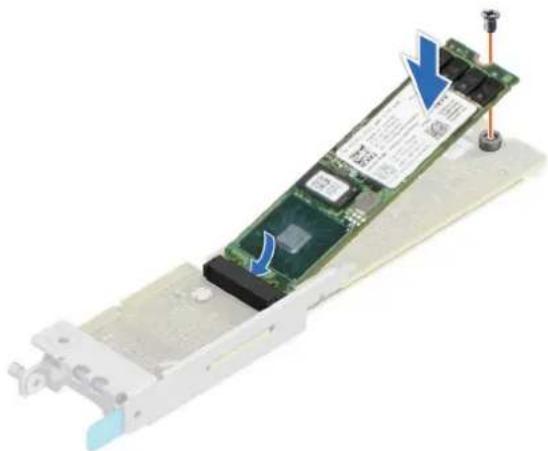

Abbildung 27. Einbauen des M.2-SSD-Moduls

Nächste Schritte

Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems.

M.2-Riser-Modul

Entfernen des M.2-Riser-Moduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. Lösen Sie die mit einem Kreuzschlitzschraubendreher (Größe 2) die zwei unverlierbaren Schrauben, mit denen der M.2-Riser befestigt ist.
2. Heben Sie den Riser mithilfe der blauen Griffstelle an, um ihn aus dem Anschluss auf der Hauptplatine zu lösen.

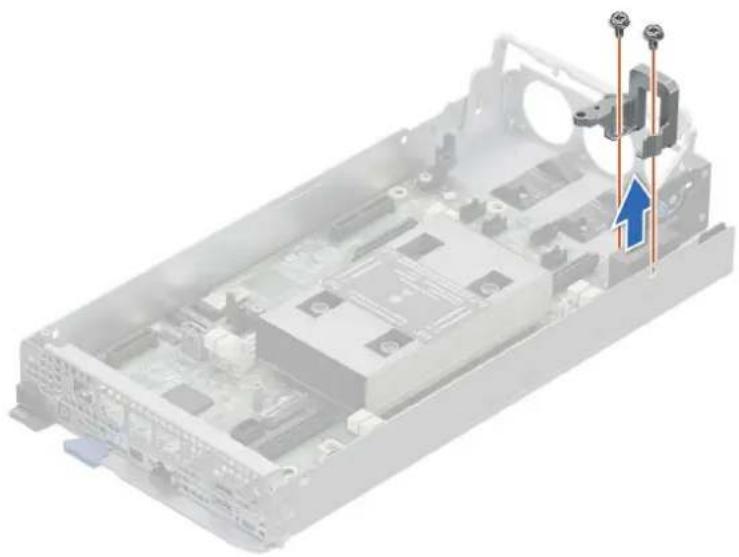

Abbildung 28. Entfernen des M.2-Risers

Nächste Schritte

Setzen Sie den M.2-Riser wieder ein.

Installieren des M.2-Riser-Moduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. Richten Sie das M.2-Modul an der Hauptplatine aus und setzen Sie es mithilfe der blauen Griffstelle ein, bis der Riser vollständig im Steckplatz sitzt.
2. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die beiden Schrauben zur Befestigung des Risers an der Hauptplatine an.

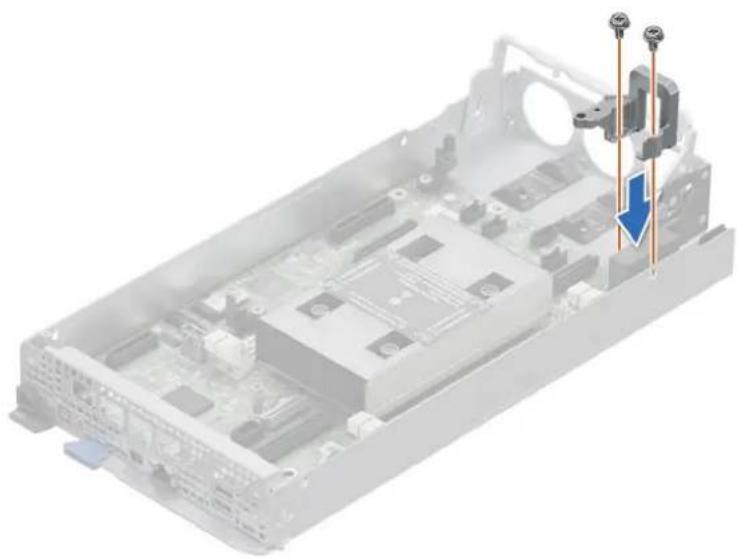

Abbildung 29. Installieren des M.2-Risers

Nächste Schritte

Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

Entfernen des M.2-SSD-Moduls vom M.2-Riser-Modul

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. Drehen Sie zum Entfernen des M.2-SSD-Moduls aus dem M.2-Riser die Verriegelung in eine horizontale Position und ziehen Sie dann den Stift heraus.
2. Ziehen Sie das M.2-SSD-Modul vom M.2-Riser.

Abbildung 30. Entfernen des M.2-SSD-Moduls

Nächste Schritte

Setzen Sie das M.2-SSD-Modul wieder ein.

Einbauen des M.2-SSD-Moduls auf dem M.2-Riser

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
3. Entfernen Sie die Verriegelung vom Schnappverschluss und drehen Sie die Verriegelung in eine vertikale Position.

ANMERKUNG: Die Position der blauen Verriegelung für das M.2-2280-SSD unterscheidet sich von der für das M.2-22110-SSD.

Schritte

1. Richten Sie das M.2-SSD-Modul schräg am Anschluss des M.2-Risers aus.
2. Setzen Sie das M.2-SSD-Modul ein, bis es fest im Anschluss des M.2-Risers sitzt.
3. Befestigen Sie das M.2-SSD-Modul am M.2-Riser-Modul, indem Sie den Haltestift einsetzen, um die Verriegelung in eine vertikale Position zu drehen, und die Verriegelung dann in den Schnappverschluss einsetzen

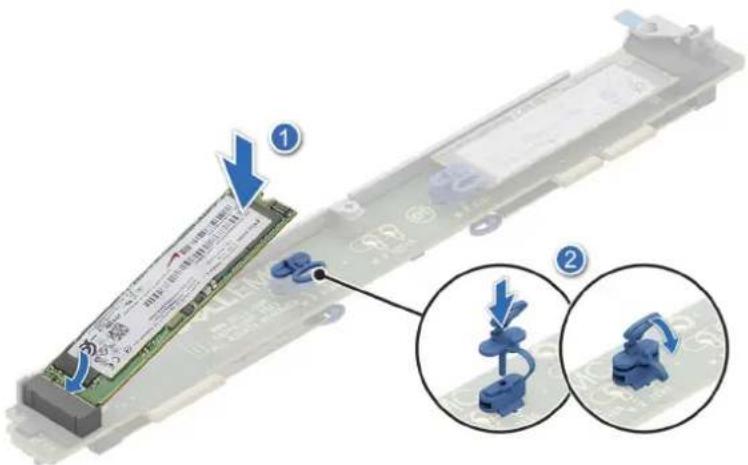

Abbildung 31. Einbauen des M.2-SSD-Moduls

Nächste Schritte

1. Installieren des M.2-Riser-Moduls.
2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems.

Netzwerk-E/A-Platine

Entfernen der Netzwerk-E/A-Platine

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. Lösen Sie mit dem Kreuzschlitzschraubendreher Größe 2 die blaue Rändelschraube.

VORSICHT: Orientieren Sie sich am Führungsstift, um Schäden an der Netzwerk-E/A-Platine zu vermeiden.

1. Trennen Sie das Signalkabel der Netzwerk-E/A-Platine, das mit der Hauptplatine verbunden ist.

ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie es aus dem System entfernen.

1. Trennen Sie das RAF- oder -NAF-Signalkabel der Netzwerk-LED von der Netzwerk-E/A-Platine. Schieben Sie die Netzwerk-E/A-Platine in Richtung der Rückseite des Systems, um sie aus den Steckplätzen am Gehäuse zu lösen.

Abbildung 32. Entfernen der Netzwerk-E/A-Platine

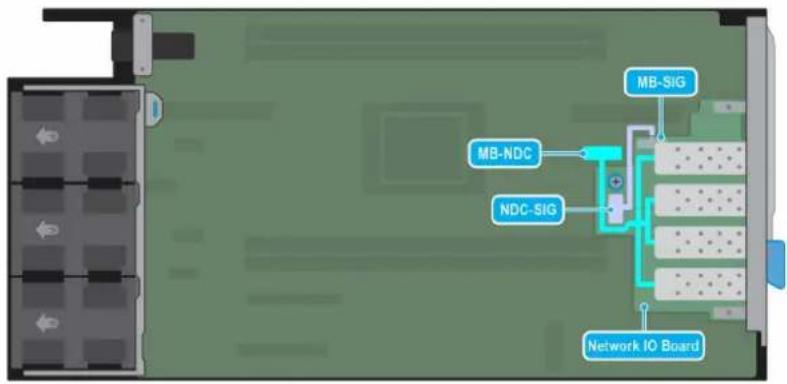

Abbildung 33. Kabelführung für Netzwerk-E/A-Platine

Nächste Schritte

Installieren der Netzwerk-E/A-Platine

Installieren der Netzwerk-E/A-Platine

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. Installieren Sie das Signalkabel der Netzwerk-E/A-Platine, indem Sie das Kabel mithilfe der Verriegelung ausrichten und den Kabelstift nach unten drücken, um das Kabel zu verriegeln.
2. Drücken Sie auf das RAF- oder NAF-Signalkabel der Netzwerk-LED und richten Sie es korrekt aus, um es auf der Netzwerk-E/A-Platine zu installieren.

ANMERKUNG: Das Netzwerk-E/A-Signalkabel für NAF-Konfigurationen unterscheidet sich von dem für RAF-Konfigurationen.

1. Installieren Sie die Netzwerk-E/A-Platine auf dem 1-HE-Schlitten, indem Sie sie mithilfe des Führungsstifts ausrichten.

Abbildung 34. Installieren der Netzwerk-E/A-Platine

1. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die blaue Flügelschraube auf der Netzwerk-E/A-Platine an und stellen Sie sicher, dass sie korrekt installiert ist.

VORSICHT: Orientieren Sie sich am Führungsstift, um Schäden an der Netzwerk-E/A-Platine zu vermeiden.

ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.

Nächste Schritte

Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

Systembatterie

Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.

Austauschen der Systembatterie

Voraussetzungen

WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus. Leere Batterien sind gemäß den Herstelleranweisungen zu entsorgen. Weitere Informationen finden Sie in den Sicherheitshinweisen, die mit dem System geliefert wurden.

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

Schritte

1. So entfernen Sie den Akku:

a. Drücken Sie den Batteriehalter von der Batterie weg.

VORSICHT: Stellen Sie zur Vermeidung von Schäden an der Batteriehalteklammer sicher, dass Sie die Batteriehalteklammer nicht verbiegen, während Sie eine Batterie installieren oder entfernen.

b. Ziehen Sie die Batterie aus dem Batteriehalter.

ANMERKUNG: Stellen Sie sicher, dass die „+“-Seite der Batterie auf die Batteriehalteklammer zeigt.

Abbildung 35. Entfernen der Systembatterie

VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen.

1. So installieren Sie eine neue Systembatterie:

a. Drücken Sie die Batteriehalteklammer weg.

ANMERKUNG: Stellen Sie sicher, dass die „+“-Seite der Batterie auf die Batteriehalteklammer zeigt.

b. Schieben Sie die Batterie in den Batteriehalter hinein, bis die Batteriehalteklammer einrastet.

VORSICHT: Stellen Sie zur Vermeidung von Schäden an der Batteriehalteklammer sicher, dass Sie die Batteriehalteklammer nicht verbiegen, während Sie eine Batterie installieren oder entfernen.

Abbildung 36. Installieren der Systembatterie

Nächste Schritte

1. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems.
2. Vergewissern Sie sich, dass die Batterie ordnungsgemäß funktioniert, indem Sie die folgenden Schritte durchführen:

a. Rufen Sie das System-Setup während des Startvorgangs durch Drücken von F2 auf.
b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein.
c. Klicken Sie auf Exit, um das System-Setup zu beenden.
d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen.
e. Bauen Sie das System in das Gehäuse nach einer Stunde wieder ein.
f. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.

Systemplatine

Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.

Entfernen der Hauptplatine

Voraussetzungen

VORSICHT: Wenn Sie das TPM (Trusted Platform Module) mit einem Verschlüsselungsschlüssel verwenden, werden Sie während des System- oder Programm-Setups möglicherweise aufgefordert, einen Wiederherstellungsschlüssel zu erstellen. Diesen Wiederherstellungsschlüssel sollten Sie unbedingt erstellen und sicher speichern. Sollte es einmal erforderlich sein, die Systemplatine zu ersetzen, müssen Sie zum Neustarten des Systems oder Programms den Wiederherstellungsschlüssel angeben, bevor Sie auf die verschlüsselten Daten auf den Laufwerken zugreifen können.

VORSICHT: Um Schäden an der Hauptplatine zu vermeiden, stellen Sie sicher, dass die Hauptplatine nicht die seitlichen Wände des Schlittengehäuses berührt, während Sie die Hauptplatine in den Schlitten schieben.

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
3. Entfernen Sie die folgenden Komponenten:

a. Schlitten

b. Kühlungslüfter

c. Speichermodule

d. M.2 BOSS Karte

e. M.2-Riser-Karte

f. Netzwerk-E/A-Platine

g. Trennen Sie alle Kabel von der Systemplatine.

VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen.

Schritte

1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die beiden Schrauben, mit denen die Anschlussabdeckung auf der Hauptplatine am Gehäuse befestigt ist.

Abbildung 37. Entfernen der Anschlussabdeckung

1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die fünf Schrauben, mit denen die Hauptplatine am Gehäuse befestigt ist.

2. Schieben Sie die Hauptplatine in Richtung der Rückseite des Gehäuses, um die Anschlüsse aus den Steckplätzen am Gehäuse zu lösen. Heben Sie die Systemplatine aus dem Gehäuse.

Abbildung 38. Entfernen der Hauptplatine

Nächste Schritte

Installieren der Hauptplatine.

Einbauen der Systemplatine

Voraussetzungen

ANMERKUNG: Ersetzen Sie vor dem Austausch der Systemplatine das alte iDRAC-MAC-Adressetikett im Informationsschild mit dem iDRAC-MAC-Adressetikett der neuen Systemplatine.

1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
3. Wenn Sie die Hauptplatine austauschen, entfernen Sie alle im Abschnitt Entfernen der Hauptplatine aufgeführten Komponenten.

VORSICHT: Um Schäden an der Hauptplatine zu vermeiden, stellen Sie sicher, dass die Hauptplatine nicht die seitlichen Wände des Schlittengehäuses berührt, während Sie die Hauptplatine in den Schlitten schieben.

Schritte

1. Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung.

VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.

VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in das Gehäuse nicht beschädigen.

1. Fassen Sie die Hauptplatine an den Kanten an und senken Sie sie in das Gehäuse ab.
2. Neigen Sie die Hauptplatine und richten Sie die Anschlüsse auf der Hauptplatine an den Steckplätzen auf der Vorderseite des Gehäuses aus, bis die Anschlüsse fest in den Steckplätzen sitzen.
3. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die Schrauben zur Befestigung der Hauptplatine am Gehäuse fest.

Abbildung 39. Einbauen der Systemplatine

1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die Schrauben, mit denen die Anschlussabdeckung an der Hauptplatine befestigt ist.

Abbildung 40. Installieren der Anschlussabdeckung

Nächste Schritte

1. Tauschen Sie die folgenden Komponenten aus:

a. Trusted Platform Module (TPM).
i ANMERKUNG: Das TPM-Modul muss nur bei der Installation einer neuen Systemplatine ausgetauscht werden.
b. Speichermodule
c. M.2 BOSS Karte
d. M.2-Riser-Karte
e. M.2-SSD-Laufwerk

f. Kühlungslüfter
g. Netzwerk-E/A-Platine

h.

1. Verbinden Sie alle Kabel mit der Systemplatine.

ANMERKUNG: Achten Sie darauf, die Kabel im System entlang der Gehäusewand zu führen und mit der Kabelhalterung zu sichern.

1. Stellen Sie sicher, dass Sie die folgenden Schritte ausführen:

a. Verwenden Sie die Funktion Easy Restore (Einfache Wiederherstellung), um die Service-Tag-Nummer wiederherzustellen. Siehe Abschnitt Wiederherstellen des Systems mithilfe von Easy Restore.
b. Geben Sie die Service-Tag-Nummer manuell ein, wenn sie nicht im Backup-Flash-Gerät gesichert wurde. Weitere Informationen finden Sie im Abschnitt Manuelles Aktualisieren der Service-Tag-Nummer über das System-Setup.
c. Aktualisieren Sie die BIOS- und iDRAC-Versionen.

Aktivieren Sie erneut das Trusted Platform Module (TPM). Siehe Abschnitt Upgrade des Trusted Platform Module.

1. Wenn Sie Easy Restore nicht verwenden, importieren Sie die neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie unter Benutzerhandbuch zum Integrated Dell Remote Access Controller verfügbar unter https://www.dell.com/idracmanuals
2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

Wiederherstellung des Systems mithilfe der Easy-Restore-Funktion

Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Hauptplatine wiederherstellen. Alle Daten werden automatisch auf einem Flash-Sicherungsgerät gesichert. Wenn das BIOS eine neue Systemplatine und die Service-Tag-Nummer im Flash-Sicherungsgerät erkennt, fordert das BIOS den Benutzer dazu auf, die Sicherungsinformationen wiederherzustellen.

Info über diese Aufgabe

Nachfolgend finden Sie eine Liste der verfügbaren Optionen/Schritte:

• Drücken Sie Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen.
• Drücken Sie N, um zu den Lifecycle Controller-basierten Wiederherstellungsoptionen zu navigieren.
• Drücken Sie F10, um Daten aus einem zuvor erstellten Hardwareserver-Profil wiederherzustellen.

ANMERKUNG: Nachdem der Wiederherstellungsvorgang abgeschlossen ist, erfolgt die Aufforderung des BIOS zur Wiederherstellung der Systemkonfigurationsdaten.

• Drücken Sie F10, um Daten aus einem zuvor erstellten Hardwareserver-Profil wiederherzustellen.
• Drücken Sie Y, um die Systemkonfigurationsdaten wiederherzustellen.
• Drücken Sie N, um die Standard-Konfigurationseinstellungen zu verwenden.
  • i ANMERKUNG: Nachdem der Wiederherstellungsvorgang abgeschlossen ist, startet das System neu.

Manuelles Aktualisieren der Service-Tag-Nummer

Falls nach einem Austausch der Systemplatine das einfache Wiederherstellen über "Easy Restore" fehlschlägt, führen Sie das nachfolgende Verfahren aus, um die Service-Tag-Nummer manuell über System Setup (System-Setup) einzugeben.

Info über diese Aufgabe

Wenn Sie das System-Service-Tag kennen, verwenden Sie zur Eingabe der Service-Tag-Nummer das Menü System Setup.

Schritte

1. Schalten Sie das System ein.
2. Drücken Sie zum Aufrufen des System Setup (System-Setup) die Taste F2.
3. Klicken Sie auf Service Tag Settings (Service-Tag-Einstellungen).
4. Geben Sie die Service-Tag-Nummer ein.

i ANMERKUNG: Sie können die Service-Tag-Nummer nur eingeben, wenn das Feld Service Tag (Service-Tag-Nummer) leer ist. Stellen Sie sicher, dass Sie die richtige Service-Tag-Nummer eingeben. Nachdem Sie die Service-Tag-Nummer eingegeben haben, kann sie nicht mehr aktualisiert oder geändert werden.

1. Klicken Sie auf OK.

Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.

Upgrade des Trusted Platform Module

Entfernen des TPM

Voraussetzungen

ANMERKUNG:

• Stellen Sie sicher, dass das Betriebssystem mit der TPM-Version kompatibel ist, die Sie installieren.
• Stellen Sie sicher, dass Sie die aktuelle BIOS-Firmware heruntergeladen und in Ihrem System installiert haben.
• Stellen Sie sicher, dass das BIOS so konfiguriert ist, dass der UEFI-Boot-Modus aktiviert ist.

VORSICHT: Das TPM-Plug-in-Modul ist nach seiner Installation kryptografisch an diese bestimmte Systemplatine gebunden. Wenn Sie versuchen, aus dem eingeschalteten System ein installiertes TPM-Steckmodul zu entfernen, wird die kryptografische Bindung gebrochen. Das entfernte TPM kann dann auf keiner anderen Systemplatine installiert werden. Vergewissern Sie sich, dass alle auf dem TPM gespeicherten Schlüssel sicher übertragen wurden.

Schritte

1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. Weitere Informationen finden Sie unter Anschlüsse der Systemplatine.
2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde.
3. Schieben Sie das TPM-Modul aus seinem Anschluss heraus.
4. Drücken Sie die Kunststoffniete vom TPM-Anschluss weg und drehen Sie sie 90° entgegen dem Uhrzeigersinn, um sie von der Systemplatine zu lösen.
5. Ziehen Sie die Kunststoffniete aus dem Schlitz in der Systemplatine.

Installieren des TPM-Moduls

Schritte

1. Um das TPM zu installieren, richten Sie die Platinenstecker am TPM am Steckplatz auf dem TPM-Anschluss aus.
2. Setzen Sie das TPM mit dem TPM-Anschluss so ein, dass die Kunststoffklammer an der Aussparung auf der Systemplatine ausgerichtet ist.
3. Drücken Sie auf die Kunststoffklammer, sodass der Bolzen einrastet.

Abbildung 41. Installieren des TPM-Moduls

Initialisieren des TPM für Benutzer

Schritte

1. Initialisieren Sie das TPM.

Weitere Informationen finden Sie unter Initialisieren des TPM für Benutzer.

1. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert).

Initialisieren des TPM 2.0 für Benutzer

Schritte

1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen.
2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen.
3. Wählen Sie unter der Option TPM Security (TPM-Befehl) On (Ein) aus.
4. Speichern Sie die Einstellungen.
5. Starten Sie das System neu.

Die Tabelle listet die verfügbaren APOS-Kits [After Point Of Sale] auf.

Tabelle 49. Upgrade-Kits

Kits Zugehörige Links zu Service-Anweisungen

Trusted Platform Module (TPM) Siehe Installieren des TPM

M.2-SSDs Siehe Installieren des M.2-SSD-Moduls auf dem M.2-Riser

Netzwerk-E/A-Platine Siehe Installieren der Netzwerk-E/A-Platine

Speicher-Controllerkarten Siehe Installieren der BOSS-N1-Karte

Speichermodule Siehe Installieren eines Speichermoduls

Kabel Siehe Kabelführung für Netzwerk-E/A-Platine

DIP-Schalter

In diesem Thema finden Sie einige grundlegende und spezielle Informationen zu DIP-Schaltern. Mit den DIP-Schaltern auf der Hauptplatine kann das System deaktiviert und können Kennwörter zurückgesetzt werden. Um die Schalter korrekt einzustellen, müssen Sie deren Position auf der Hauptplatine kennen.

Themen:

•DIP-Schalter auf der Hauptplatine
•Einstellungen des DIP-Schalters des Jumpers auf der Hauptplatine
•Deaktivieren eines verlorenen Kennworts

DIP-Schalter auf der Hauptplatine

Abbildung 42. DIP-Schalter

1. Netzanschluss 2. Anschluss PCIE Riser_2
2. DIMMs für CPU 4. CPU

3. SPF-E/A-25G-Anschluss 6. Anschluss PCIE Riser_1

4. DIP-Schalter 8. Knopfzellenbatterie

5. Smart-NIC-Anschluss 10. Serielle USB-Schnittstelle
6. USB 3.0 12. SFP-E/A-Seitenbandanschluss
7. iDRAC-Anschluss 14. Anzeigeschnittstelle
8. UID BTN 16. iDRAC Direct
9. Pogo-Stiftanschluss der Blende 18. PWR BTN
10. Anschluss M.2 Riser_1 20. USB intern
11. TPM-Anschluss 22. BOSS-Anschluss
12. Anschluss M.2 Riser_2 24. DIMMs für CPU
13. Anschluss für Lüfter 1 26. Anschluss für Lüfter 2

14. Seitenanschluss der Stromzwischenplatine

15. Anschluss für Lüfter 3

Einstellungen des DIP-Schalters des Jumpers auf der Hauptplatine

Informationen über das Zurücksetzen des Kennwort-Jumpers, der zum Deaktivieren eines Kennworts verwendet wird, finden Sie im Abschnitt Deaktivieren eines vergessenen Kennworts.

Tabelle 50. DIP-Schaltereinstellungen

Jumper	Stellung		Beschreibung
NVRAM_CLR		(Standardeinstellung)	Die BIOS-Konfigurationseinstellungen bleiben beim Systemstart erhalten.
			Die BIOS-Konfigurationseinstellungen werden beim Systemstart gelöscht.
PWRD_EN		(Standardeinstellung)	Die BIOS-Kennwortfunktion ist aktiviert.
			Die BIOS-Kennwortfunktion ist deaktiviert. Der lokale Zugriff auf iDRAC wird nach dem nächsten Aus- und Einschalten freigegeben. Das Zurücksetzen des iDRAC-Kennworts ist im Menü für F2-iDRAC-Einstellungen aktiviert.

VORSICHT: Sie sollten vorsichtig sein, wenn Sie die BIOS-Einstellungen ändern. Die BIOS-Schnittstelle ist für fortgeschrittene Benutzer vorgesehen. Alle Änderungen an den Einstellungen können dazu führen, dass Ihr System nicht ordnungsgemäß startet und sogar zu Datenverlust führen.

Deaktivieren eines verlorenen Kennworts

Zu den Softwaresicherheitsfunktionen des Systems gehören ein Systemkennwort und ein Setup-Kennwort. Der Kennwort-Jumper aktiviert bzw. deaktiviert Kennwortfunktionen und löscht alle zurzeit benutzten Kennwörter.

Voraussetzungen

VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut

Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

Schritte

1. Schalten Sie den Rechnerschlitten aus und entfernen Sie den Rechnerschlitten aus dem Gehäuse.
2. Ändern Sie den DIP-Schalter auf der Hauptplatine von den Schaltern 1 und 2 auf die Schalter 2 und 3.

i ANMERKUNG: Verwenden Sie einen Kunststoffstift, um die DIP-Schaltereinstellungen zu ändern.
ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn das System mit dem DIP-Schalter auf den Schaltern 2 und 3 gestartet wird. Um ein neues System- und/oder Setup-Kennwort zu vergeben, muss der DIP-Schalter zurück auf die Schalter 1 und 2 gesetzt werden.
ANMERKUNG: Wenn Sie ein neues System- bzw. Setup-Kennwort festlegen, während der DIP-Schalter auf die Schalter 2 und 3 ist, deaktiviert das System beim nächsten Start die neuen Kennwörter.

1. Setzen Sie den Rechnerschlitten in das Gehäuse ein und schalten Sie den Rechnerschlitten ein.
2. Schalten Sie den Rechnerschlitten aus und entfernen Sie den Rechnerschlitten aus dem Gehäuse.
3. Ändern Sie den DIP-Schalter auf der Hauptplatine von den Schaltern 2 und 3 auf die Schalter 1 und 2.
4. Setzen Sie den Rechnerschlitten in das Gehäuse ein und schalten Sie den Rechnerschlitten ein.
5. Legen Sie ein neues System- und/oder Administratorkennwort fest.

Verwenden der Systemdiagnose

Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

Themen:

•Integrierte Dell Systemdiagnose

Integrierte Dell Systemdiagnose

ANMERKUNG: Die integrierte Dell-Systemdiagnose wird auch als ePSA-Diagnose (Enhanced Pre-boot System Assessment) bezeichnet.

Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Gerätegruppen oder Geräte mit folgenden Funktionen:

• Tests automatisch oder in interaktivem Modus durchführen
  ●Tests wiederholen
• Testergebnisse anzeigen oder speichern
• Gründliche Tests durchführen, um weitere Testoptionen für Zusatzinformationen über die fehlerhaften Geräte zu erhalten
• Statusmeldungen anzeigen, die angeben, ob Tests erfolgreich abgeschlossen wurden
• Fehlermeldungen über Probleme während des Testvorgangs anzeigen

Ausführen der integrierten Systemdiagnose vom Start-Manager

Führen Sie die integrierte Systemdiagnose (ePSA) durch, wenn Ihr System nicht startet.

Schritte

1. Wenn das System startet, drücken Sie die Taste F11.
2. Wählen Sie mithilfe der vertikalen Pfeiltasten Systemprogramme > Diagnose starten aus.
3. Drücken Sie alternativ, wenn das System gestartet wird, F10 und wählen Sie Hardwarediagnose > Hardwarediagnose ausführen aus.

Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. Die Diagnose beginnt mit der Ausführung der Tests an allen erkannten Geräten.

Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller

Schritte

1. Wenn das System startet, drücken Sie die Taste F10.
2. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. Die Diagnose beginnt mit der Ausführung der Tests an allen erkannten Geräten.

Bedienelemente der Systemdiagnose

Tabelle 51. Bedienelemente der Systemdiagnose

Menü Beschreibung
Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an.
Results (Ergebnisse) Zeigt die Ergebnisse aller durchgeführten Tests an.
Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung.
Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde.

Wie Sie Hilfe bekommen

Themen:

•Informationen zum Recycling oder End-of-Life-Service
- Kontaktaufnahme mit Dell Technologies
- Zugriff auf Systeminformationen mithilfe von QRL
•Automatische Unterstützung mit SupportAssist

Informationen zum Recycling oder End-of-Life-Service

In bestimmten Ländern werden Rücknahme- und Recyclingservices für dieses Produkt angeboten. Wenn Sie Systemkomponenten entsorgen möchten, rufen Sie www.dell.com/recyclingworldwide auf und wählen Sie das entsprechende Land aus.

Kontaktaufnahme mit Dell Technologies

Dell stellt online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. Die Verfügbarkeit der Services ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Customer Service von Dell:

Schritte

1. Rufen Sie www.dell.com/support/home auf.

2. Wählen Sie Ihr Land im Dropdown-Menü in der unteren rechten Ecke auf der Seite aus.

3. Für individuellen Support:

a. Geben Sie die Service-Tag-Nummer des Systems in das Feld Enter a Service Tag, Serial Number, Service Request, Model, or Keyword ein.
b. Klicken Sie auf Suchen. Die Support-Seite, auf der die verschiedenen Supportkategorien aufgelistet sind, wird angezeigt.

1. Für allgemeinen Support:

a. Wählen Sie Ihre Produktkategorie aus.
b. Wählen Sie Ihr Produktsegment aus.

c. Wählen Sie Ihr Produkt aus. Die Support-Seite, auf der die verschiedenen Supportkategorien aufgelistet sind, wird angezeigt.

1. So erhalten Sie die Kontaktdaten für den weltweiten technischen Support von Dell:

a. Klicken Sie auf Kontaktaufnahme mit dem technischen Support.
b. Die Seite Technischen Support kontaktieren wird angezeigt. Sie enthält Angaben dazu, wie Sie das Team des weltweiten technischen Supports von Dell anrufen oder per Chat oder E-Mail kontaktieren können.

Zugriff auf Systeminformationen mithilfe von QRL

Sie können den Quick Resource Locator (QRL) auf dem Informations-Tag auf der Vorderseite des XR4510c-Systems verwenden, um auf Informationen zum PowerEdgeXR4510c-System zuzugreifen. Es gibt auch einen weiteren QRL für den Zugriff auf Produktinformationen, der sich auf der Rückseite der Systemabdeckung befindet.

Voraussetzungen

Stellen Sie sicher, dass ein QR-Code-Scanner auf Ihrem Smartphone oder Tablet installiert ist.

Der QRL umfasst die folgenden Informationen zu Ihrem System:

•Anleitungsvideos
- Referenzmaterialien, darunter Installations- und Service-Handbuch, und mechanische Übersicht
- Die Service-Tag-Nummer für einen schnellen Zugriff auf die Hardwarekonfiguration und Garantieinformationen
- Eine direkte Verbindung zu Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams

Schritte

1. Rufen Sie www.dell.com/qrl auf und navigieren Sie zu Ihrem spezifischen Produkt oder
2. Verwenden Sie Ihr Smartphone bzw. Tablet, um den modellspezifischen Quick Resource (QR) Code auf Ihrem System oder im Abschnitt „Quick Resource Locator“ zu scannen.

Quick Resource Locator für das PowerEdge XR4510c-System

Abbildung 43. Quick Resource Locator für das PowerEdge XR4510c-System

Automatische Unterstützung mit SupportAssist

Dell SupportAssist ist ein optionales Angebot der Dell Services, das den technischen Support für Ihre Dell Server-, Speicher- und Netzwerkgeräte automatisiert. Wenn Sie eine SupportAssist-Anwendung in Ihrer IT-Umgebung installieren und einrichten, profitieren Sie von den folgenden Vorteilen:

• Automatisierte Problemerkennung — SupportAssist überwacht Ihre Dell Geräte und erkennt automatisch Probleme mit der Hardware, sowohl proaktiv als auch vorausschauend.
• Automatisierte Fallerstellung — Wenn ein Problem festgestellt wird, öffnet SupportAssist automatisch einen Supportfall beim technischen Support von Dell.
• Automatisierte Erfassung von Diagnosedaten — erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell. Diese Informationen werden vom technischen Support von Dell zur Behebung des Problems verwendet.
• Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.

Die Vorteile können je nach für das Gerät erworbener Dell-Serviceberechtigung variieren. Weitere Informationen zu SupportAssist erhalten Sie unter Www.dell.com/supportassist.

Dokumentationsangebot

In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System.

So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist:

- Gehen Sie auf der Dell Support-Website folgendermaßen vor:

1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.

2. Klicken Sie auf das benötigte Produkt oder die Produktversion.

ANMERKUNG: Die Modellnummer finden Sie auf der Vorderseite des Systems.

1. Klicken Sie auf der Produkt-Support-Seite auf Dokumentation.

●Verwendung von Suchmaschinen:

oGeben Sie den Namen und die Version des Dokuments in das Kästchen „Suchen“ ein.

Tabelle 52. Zusätzliche Dokumentationsressourcen für Ihr System

Task Dokument Speicherort
Einrichten Ihres Systems	Weitere Informationen zum Einrichten des Systems finden Sie im Handbuch zum Einstieg das im Lieferumfang Ihres Systems enthalten ist.	Die Seite www.dell.com/poweredgemanuals auf
Konfigurieren des Systems Weitere Informationen zu den iDRAC-Funktionen sowie zum Konfigurieren von und Protokollieren in iDRAC und zum Verwalten Ihres Systems per Remote-Zugriff finden Sie im iDRAC-Benutzerhandbuch (Integrated Dell Remote Access Controller User's Guide).Weitere Informationen zum Verständnis von Remote Access Controller Admin (RACADM) finden Sie unter Befehle und unterstützte RACADM-Schnittstellen finden Sie im RACADM CLI-Leitfaden für iDRAC.Weitere Informationen zu den Protokollen, den unterstützten Schemata und den Eventing implementiert in iDRAC finden Sie im Leitfaden für die Implementierung von Redfish-API.Informationen über die iDRAC-Eigenschafts-Datenbankgruppen und -objekte finden Sie im „Attribute Registry Guide“ (Handbuch zur Attributregistrierung).Informationen über Intel QuickAssist Technology finden Sie im iDRAC-Benutzerhandbuch (Integrated Dell Remote Access Controller User's Guide).	Die Seite www.dell.com/poweredgemanuals auf
	Für Informationen über frühere Versionen der iDRAC-Dokumente.Um die auf Ihrem System vorhandene Version von iDRAC zu identifizieren, klicken Sie in der iDRAC-Weboberfläche auf ? > About.	Www.dell.com/idracmanuals

Tabelle 52. Zusätzliche Dokumentationsressourcen für Ihr System (fortgesetzt)

Task Dokument Speicherort
	Informationen über das Installieren des Betriebssystems finden Sie in der Dokumentation zum Betriebssystem.	Www.dell.com/operationsystemmanuals
	Weitere Informationen über das Aktualisieren von Treibern und Firmware finden Sie im Abschnitt Methoden zum Herunterladen von Firmware und Treibern in diesem Dokument.	www.dell.com/support/drivers
Systemverwaltung Weitere Informationen zur Systems Management Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management).		Die Seite www.dell.com/poweredgemanuals auf
		Weitere Informationen zu Einrichtung, Verwendung und Fehlerbehebung in OpenManage finden Sie im Benutzerhandbuch Dell OpenManage Server Administrator User’s Guide.	www.dell.com/openmanagemanuals > OpenManage Server Administrator
		Weitere Informationen zur Installation und Verwendung von Dell Secure Connect Gateway finden Sie im Dell Secure Connect Gateway Enterprise-Benutzerhandbuch.	https://www.dell.com/serviceabilitytools
		Weitere Informationen über Partnerprogramme von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.	Www.dell.com/openmanagemanuals
Arbeiten mit Dell PowerEdge RAID-Controller	Weitere Informationen zum Verständnis der Funktionen der Dell PowerEdge RAID-Controller (PERC), Software RAID-Controller, BOSS-Karte und Bereitstellung der Karten finden Sie in der Dokumentation zum Storage-Controller.	www.dell.com/storagecontrollermanuals
Grundlegendes zu Ereignis- und Fehlermeldungen	Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qr1.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.	www.dell.com/qrl
Fehlerbehebung beim System W	Weitere Informationen zur Identifizierung und Fehlerbehebung von PowerEdge-Servern finden Sie im Handbuch zur Fehlerbehebung der Server.	Die Seite www.dell.com/poweredgemanuals auf
