GEBRUIKSAANWIJZING Li 40CS MCCULLOCH

NL Gebruiksaanwijzing 109-124

ADVARSEL! Gebruik voor het onderhoud enkel identieke verrangonderdelen. Gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken.

WAARSCHUWING! Een kettingzaag kan gevaarlijk zijn indien fouitief of onzorgvuldig gebruikt en kan ernstige of dodelijke verwondingen voor de bediener of anderen. Het is uitermate belangrijk dat u de inhoud van deze gebruiksanaanjijing leest en begrijpt.

Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u de instructies begrijpt voor u de machine gebruikt.

Draag gezichtsbesherming.

Draag gehoorbescheming.

Nietblootstellen aan regen of vochtige omstandigheden.

GEVAAR! Pas op voor terugslag.

Vermijd bar neus contact.

Draag zware, antislip beschemhand Schoenen tijdens het gebruiken van de hettingzaag en het zaagblad.

Houd de zaag correct en met beiden handen vast en bedien ze ook zo.

Gebruik de zaag nooit met een hand.

Geluidsemissieaar het milieu in overeenstemming met de EU-richtlijn.De emissie van de machine wordt gespecifieerd in het hoofdstuk technische gegevens en op het etiket.

Dit product stemt overeen met de geldende EU-richtlijnen.

Zet afgedankte elektrische apparaten nicht bij het huishoudelijkke afval. Laat ze recyclen in een recycling-centrum. Neem contact op met de autoriteiten of met uw leverancier om te weten wat de beste recyclingprocedure is.

Batteries

Afzonderlijk ophaling van gebrukke producten en verpakkingsmaterialaal laat toe dat materialen worden gerecycled en hergebruikt.

Het hergebruik van gerecyclde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag maar grondstoffen.

Aan het einde van hun levensduur, gooit u batterijen op een milieuvriendelijk manier weg. De batterij bevat materiaal dat gevaarlijk is voor u en het milieu. Het moet worden verwijderd en maar een afvalverzamelpunt gebracht dat lithium-ionbatterijen aanvaardt.

De volgende Kernwoorden en verklaringen zijn bedoeld om de gevaarniveaus die op dit toestel betrekking hebben, te verklaren.

SYM- BOOL	SIGNAL B	BETEKENIS
	GEVAAR: Wijst op een gevaarlijke situation die, als ze Niet wordt voorkomen, dodelijk kan zijn of ernstige verwondingen kan veroorzaken.
	WAAR-SCHU-WING:	Wijst op een möglichs gevaarlijke situation die, als ze Niet wordt voorkomen, dodelijk kan zijn of ernstige verwondingen kan veroorzaken.
	VOOR-ZICTIG:	Wijst op een möglichs gevaarlijke situation die, als ze Niet wordt voorkomen, lichte of middelmatige verwond-gen kan veroorzaken.
	VOOR-ZICTIG:	(Zondereiligheids-symbool) Wijst op een situation die kan resulteren in ma-teriëleschade.

Inhoud

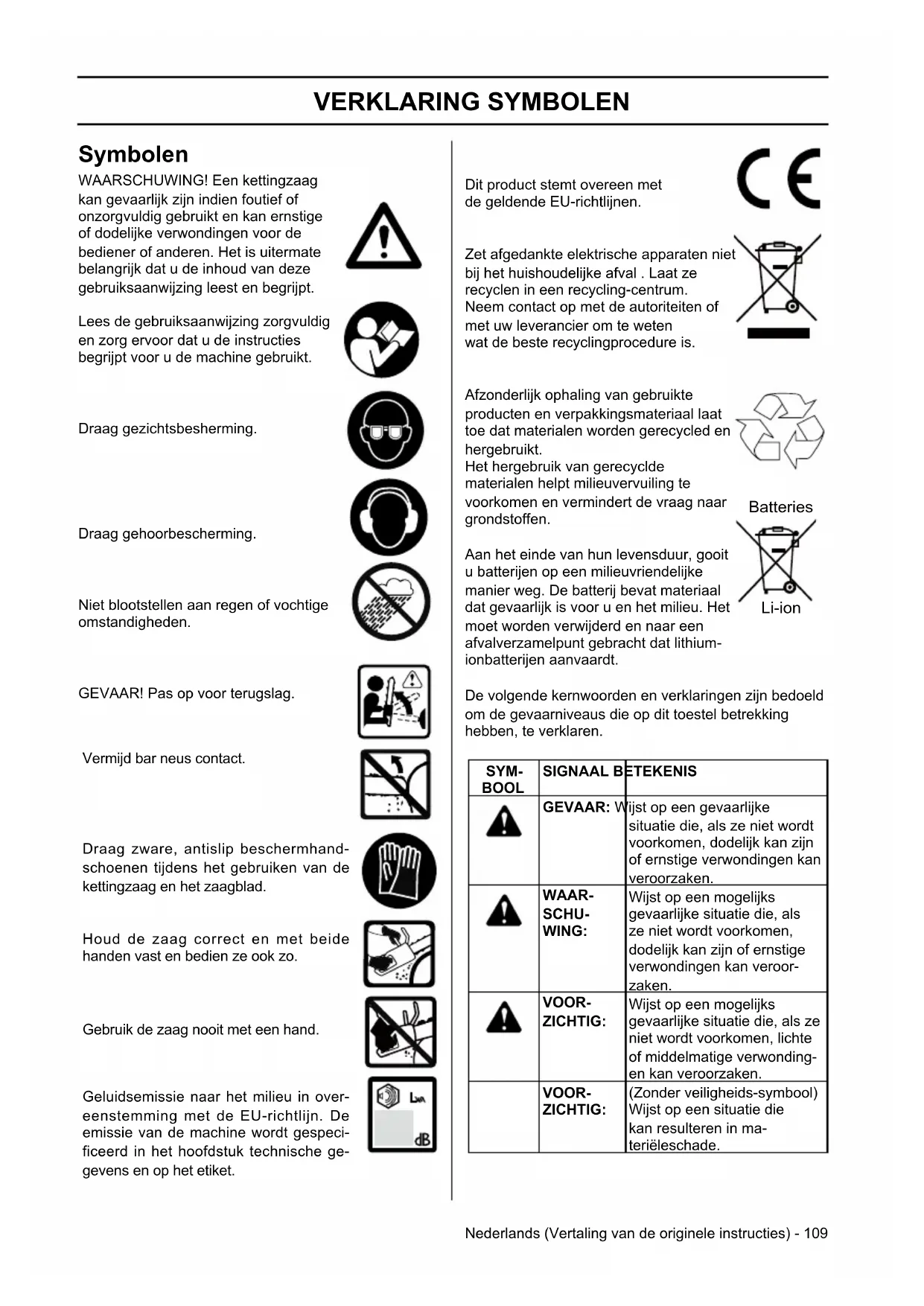

VERKLARING SYMBOLEN

Symbolen 109

INHOU

Inhoud. 110

Let op het volgende voor u begint: 110

WAT IS WAT?

Wat is wat? 111

Lees alle instructies. 112

Elektrische veiligheid. 112

Specifieke veiligheidswaarschuwingen. 113

Oorzaken en préventie van terugslag. 114

Bijkomende waarschuwingen. 114

MONTAGE

Batterij verwijderen. 116

Batterij installeren. 116

STARTEN EN STOPPEN

Kettingzaag vasthouden. 117

Bediening starten. 117

Bediening stoppen. 117

Kettingriem bedieren. 117

WERKTECHNIEKEN

Kettingzaag gebruiken. 118

Basistechnieken vellen, snoeien en dwarssnijden...118

ONDERHOUD

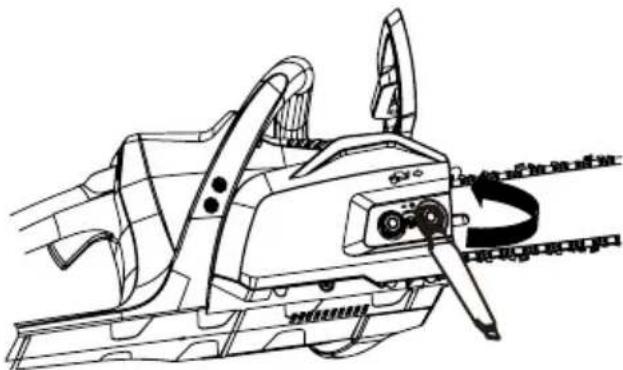

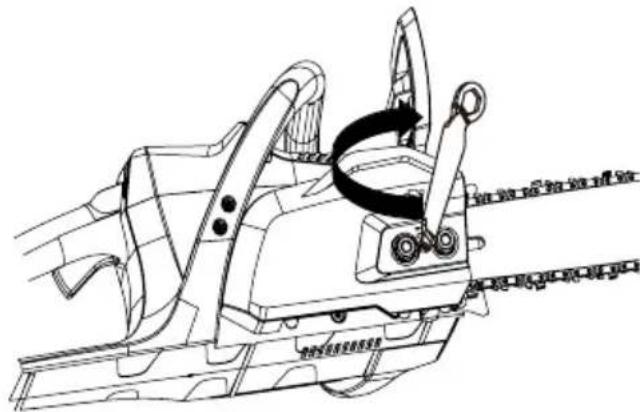

Kettingspanning afstellen. 120

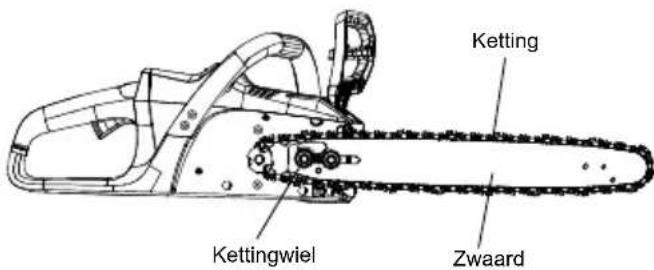

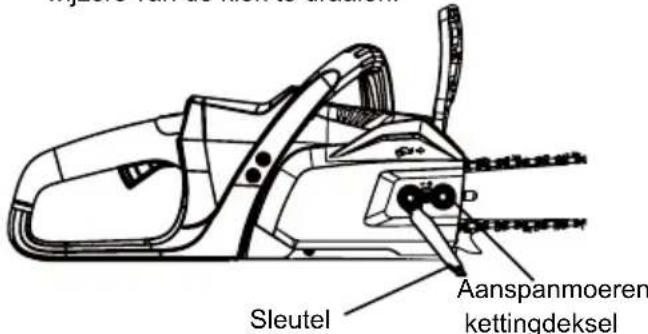

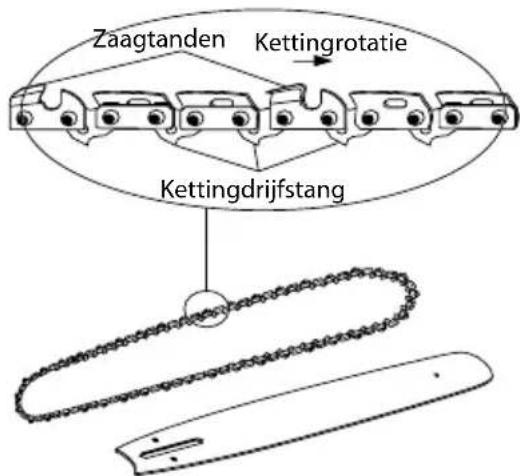

Zwaard en ketting verrangen. 120

Kettingzaag transporteren 121

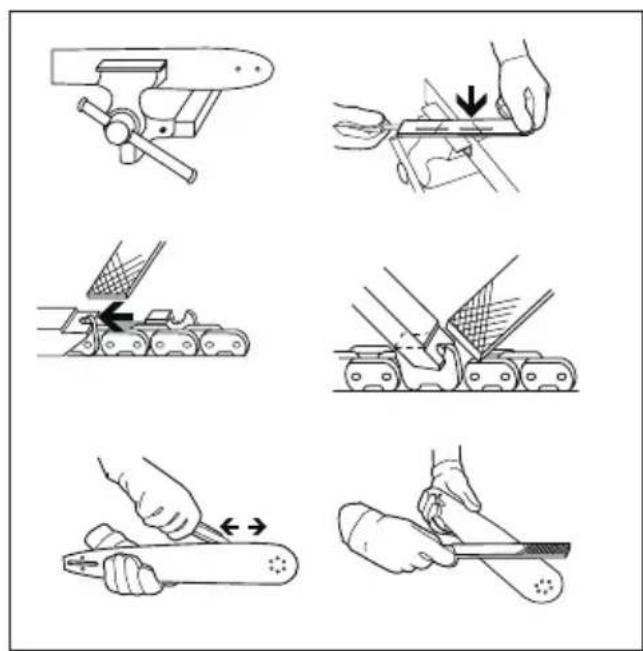

Zaagketting slijpen 121

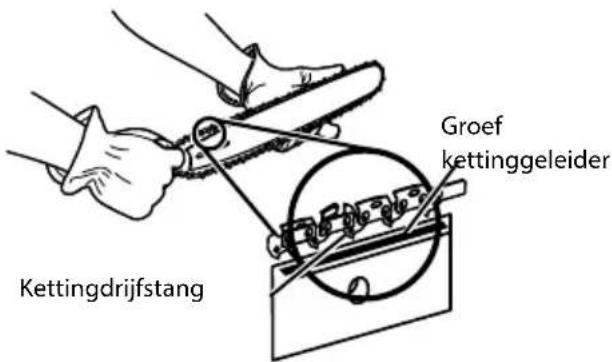

Onderhoud zwaard. 121

Kettingsmeermiddel controlleren 122

Ketting&zwaardsmeermiddel toevoegen. 122

Algemeen onderhoud. 122

OPSLAG

Product opbergen. 122

PROBLEM OPLOSSEN

Problemen oplossen. 123

TECHNISCHE GEGEVENS

EC-conformiteitsverklaring. 124

Let op het volgende voor u begint:

Lees de gebruiksaanwijzing zorgvuldig.

WAARSCHUWING! Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorschade. Gebruik waarom alkijd gehoorbescherming.

WAARSCHUWING! In geen enkele omstandigheid mag het ontwerp van de machine worden gewijzigd zonder de toestemming van de fabrikant. Gebruik algtd originele accessoires. Niet-geauthoriserde wijzigingen en/ of accessoires+kennen leiden tot ernstige verwondingen of de dood van de bediener of andereen.

WAARSCHUWING! Een kettingzaag kan gevaarlijk zijn indien fouitief of onzorgvuldig gebruikt en kan ernstige of dodelijkke verwondingen voor de bediener of anderen. Het is uitermate belangrijk dat u de inhoud van deze gebruiksaanwijzing leest en begrijpt.

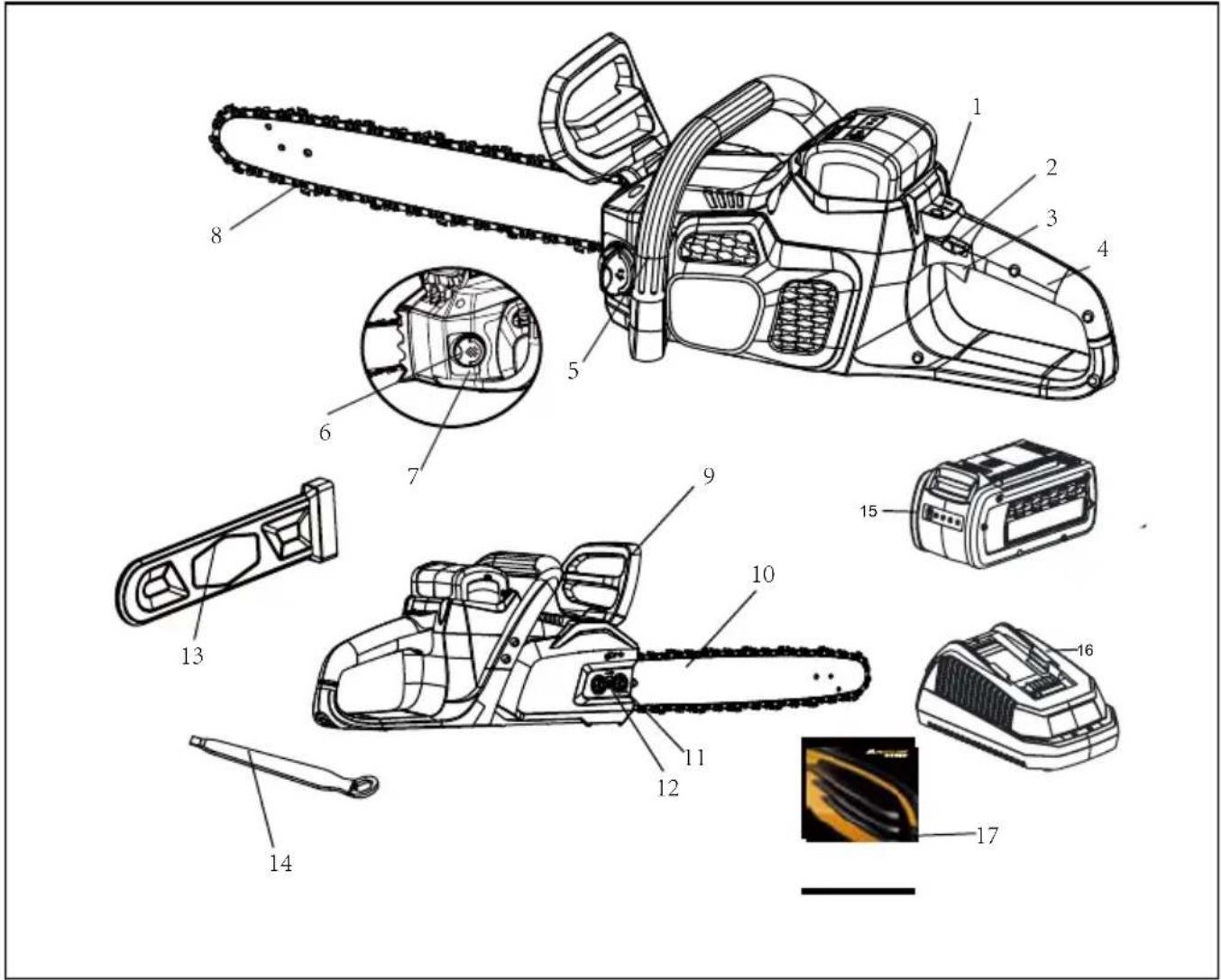

WAT IS WAT?

Wat is wat?

1. Aan-/uitknop
2. Veiligheidsvergrendelknop
3. Drukschakelaar
4. Achterste handvat
5. Voorste handvat
6. Olietankdop
7. Quick View oliepeilindicator
8. Ketting
9. Beschermer/ kettingrem

10.Zwaard
11. Zwaardmoeren
12. Kettingspanningsafstelschroef
13. Zwaarddeksel
14. Sleutel
15. 40V 2Ah herlaadbare Li-ionbatterij (Li 40CS)
16.40V batterijlader (Li 40CGR)
17. Gebruiksaanwijzing

WAARSCHUWING! Wanner u gereedschap gekrukt, moeten de standardveiligheids- waarschuwingen altijd worden genomen om het risico opbrand, elektrische schok en persoonlijkeLetsels te verminderen. Lees ook het advies in de bijkomende veiligheidsinstructies en volg dit na.

Lees alle verilgheidsvoorschriften en instructies aandachtig. Indien u zich nicht houdt aan alle onderstaande instructies, kan dit brand en/of ernstig lichamelijk letsel veroorzaken.

Deze kettingzaag werd ontwikkeld voor het zagen van takken, stammen, houtblokken en balken van een diameter, bepaald door de zaaglengte van het zwaard. Het werd uitsluitend ontworpen om hout te zagen. Het is alleen geschikt voor buitenshuis gebruik door volwassenen.

Gebruik de kettingzaag Niet voor een ander doel dan deze hierboven beschreiben.

Deze kettingzaag mag nicht worden gebrukt voor professionele boomdiensten. Ze mag nicht worden gebrukt door kinderen of Personen die de geschikte veiligheidsuitrusting en -kleding nicht dragen.

RESTRISICO'S:

Zelfs wanneer de machine in overeenstemming met het voorgeschreven gebruik worden gebruikt, bestaan er restrisico's die Niet;kennen worden vermeden. Naargelang het type en de bouw van de machine, hunnen de volgende bevaren zich voordoen:

• Contact met blootgestelde tanden van de hettingzaag (gevaar voor snijwonden).
• Toegang tot de draaiende zaagketting (gevaar voor snijwonden).
• Onvoorziene, plotse beweging van de schede (gevaar voor snijwonden).
• Weggeslingerde onderdelen van de zaagketting (gevaar voor snijwonden / injectie).
• Weggeslingerde onderdelen van het werkstuk.
• Inademen van werkstukdeeltjes.
• Huidcontact met brandstofolie.
• Gehoorverlies indienijdens het werk geen gehoorbescherming worden gedragen.
• Bewaar alle waarschuwingen en instructies voor later gebruik. Het begrip "werktuig" in de waarschuwingen verwijst maar uw handbediend werktuig (met snoer) of batterijaangedreven (snoer-loos) werktuig.

LEES ALLE INSTRUCTIES

VEILIGHEID OP DE WERKPLEK

• Zorg voor een opgeruimde en goed verlichte werkplek. Rommelige en onv-erlichte plekken können ongevallen verroorzaken.
• Gebruik elektrisch gereedschap Niet opplaatsen waar ontploffingsgevaar dreigt, bijvoorbeeld door ontvlambare vloeistoffen, gassen of stof. Doorvonken uit elektrisch gereedschap kuren stof of dampen vlam vatten.
• Houd kinderen en omstanders op afstand wanneer u met elektrisch gereedschap werkt.Indien u worden afgele-id, kunt u de controle over de machine verliezen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiator-en, fornuizen en koelkasten. Wonneer uw lichaam in contact komt met aarde neemt het risico van een elektrische schok toe.
• Stel elektrisch gereedschap nicht bloot aan regen of vochtigeplaatsen.Binnendringend water in elektrisch gereedschap verhoogt het risico van een elektrische schok.

PERSOONLIJKVE VEILIGHEID

• Blijf waakzaam, let op wat u doet en gebruik uw gezond verstand bij de bed-ioning van elektrisch gereedschap. Gebruik geen elektrisch gereedschap wanner u vermoeid bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens de bediening van elektrisch gereedschap kan ernstig lichamelijk letselveroorzaken.
  Maak gebruik van persoonlijke beschemmingsmiddelen.Draag altijd oogbescherming.Gebruik van beschemmingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, veiligheidshelm en gehoorbescherming onder bepaalde omstandigheden vermindert de kans op lichamelijk letsel.
• Voorkom ongewild inschakelen. Controleer of de schakelaaruit staat voordat u de stroom of een accu aansluit, het gereedschap oppakt of verplaatst.Elektrisch gereedschap dragen met uw vinger op de schakelaar,of in ingeschakelde toestand van stroom voorzien, is vragen om ongelukken.
• Verwijder alle instelsleutels of moersleutels voor u het elektrisch gereedschap inschakelt. Een sleutel of moersleutel die op een draaiend deel van het gereedschap achechterblijft kan lichamelijk letsel veroorzaken.
• Reik Niet buiten uw macht. Zorg altijd voor een stevige standplaats en goed evenwicht. Zo behoudt u de contrôle over het elektrisch gereedschap in onverwachtete omstandigheden.
• Draag geschikte kleding. Draag geen loszittende kledingstukken of sieraden. Houd uwhaar, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of lang haar{kunnen verstrikt raken in bewegende delen.

• Forceer het elektrisch gereedschap Niet. Gebruik het juiste gereedschap voor uw toepassing. Met het juiste gereedschap voert u de taak beter en veiligeruit in het tempo waarvoort het is ontworpen.
• Gebruik het elektrisch gereedschap Niet als de aan/uit-schakelaar Niet functioneert. Elektrisch gereedschap dat u Niet met de schakelaar kurz in- of uitschakelen is gevaarlijk en moet worden gerepareerd.
  Haal de stekker uit de stroobron voordat u iets aanpast, hulpstukken verwisselt of het elektrisch gereedschap opbergt. Met dergelijk voorzorgsmaatregelen verminder t het risico dathet elektrisch gereedschap per ongeluk worden ingeschakeld.
  Berg elektrisch gereedschap dat nicht worden gebrukt buiten het bereik van kinderen op en voorkom dat iemand ermee aan het werk gaat die het gereedschap of deze instructies nicht kent. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.
• Onderhoud elektrisch gereedschap goed. Controleer of bewegende delen afwijken of blokkeren, of onderdelen stuk zich en elke andere toestand die de werkking van het elektrisch gereedschap kan beinvloeden. In geval van schade moet u het elektrisch gereedschap latent repareren voor u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhoud van elektrisch gereedschap.
  Zorg dat snijgereedschap scherp en schoon is. Goed onderhonden snijgereedschap met scherpe snijkanten blokkeert minder snel en is eenvoudiger onder controle te houden.
• Gebruik het elektrisch gereedschap, hulpstukken en verwisselbare onderde-len enz. Zoals beschreiben in deze instructies en op de voor dat specifieke gereedschap bedoelde wijze, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor handelingen waar het Niet voor bedoeld is, kan gevaarlijke situations veroorzaken.

GEBRUK EN ONDERHOUD VAN EEN ACCUAANGEDREVEN WERKTUIG

• Controller of de schakelaar op UIT staat of vergrendeld is voordat u het apparaat op de stroom aansluit. U kut ontelukken veroorzaken als u een.accupak in een apparaat steekt dat op AAN staat.
• Laad het.accupak van uw apparaat alleen op met behulp van de lader die door de fabrikant is aangegeven. Een laadapparaat dat voor een bepaald type accu bedoeld is, kan brand veroorzaken als het voor een ander type accu worden gebruikt.

• Accugereedschap mag alleen in combinatie met een bepaald type accu's worden gebruikt. Het gebruik van andere accu's kan brand veroorzaken.

• Houd de accu, wonneer deze nicht gebruikt worden, uit de buurt van metalen voorwerpen zoals paperclips, geldstukken, sleutels, spijkers, schroeven en andere metalen voorwerpen die verbinding tussen de klemmen zouden hunnen make, wat brandwonden of brand zou hunnen veroorzaken. Kortsluiting van de klemmen van de accu kan brandwonden of brandveroorzaken.
  Zorg dat u Niet met accuvloeistof in aanraking komt als dit uit de accu is gelekt bij verkeerd gebruik.Mocht dit gebeuren, dan dient u de betreffende plekken overvloedig met helder water te spoelen.Raadpleeg ook een arts als er vloeistof in uw ogen is gekomen. De uit een accu gestoten vloeistof kan irritaties of brandwonden veroorzaken.

REPARATIE

• Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die uitsluitend originele verrangingsonderdelen gebrukt. Zo weet u zeker dat deeiligheid van het elektrisch gereedschap blijft gehandhaafd.

SPECIFIEKE VEILIGHEIDSWAARSCHUWINGEN

• Houd het werktuig alleen aan de geïsoleerde handvatten vast,ondat de zaagketting met verborgen kabels in contact kan komen. Zaagkettingen die in contact komen met een kabel "onder spanning" kunnen blootgestelde metalen onderdelen van het werktuig "onder spanning" brengen en kunnen de bediener een elektrische schok toedieren.
• Houd alle lichaamsdelen weg van de kettingzaag wanner deze in werking is. Voor u de kettingzaag start moet u ervoor zorgen dat niets de kettingzaag raakt. Een ogenblik van onoplettendheid terwijl de kettingzaag werkt, kan ervoor zorgen dat uw kleding of lichaam in de kettingzaag verstrikt raakt.
• Houd hettingzaag algtd vast met de rechterhand op de achefterste handgreep en plaats uw linkerhand op de voorste handgreep. Indien u de hettingzaag andersom vasthoudt, verhoegt dit het risico op letsel en dit mag waarom nooit worden gedaan.
• Draag gezichts- en gehoorbescherming. Een bijkomende beschemmuitrusting voor hoof-d,handen,benen en voeten worden aanbevolen. Adequate beschemmingskleding vermindert het risico op letsel door rondvliegend pauin of ongewild contact met de kettingzaag.
• Werk nicht met een kettingzaag in een boom.
  • Wanner er u met een kettingzaag werkt verwijl u in een boom zit, kan dit leiden tot letsel.
• Sta steeds stevig op uw benen en werk uitsluitend met de kettingzaag wonneer u op een vast, veilig en effen oppervlak staat. Gladde of onstabiele oppervlakken, zoals ladders, konnen ertoe

leiden dat u het evenwicht verliest en daardoor de controle over de kettingzaag.

• Wonneer een tak worden gezaagd die onder spanning staat, dient u bedacht te zijn voor het terugveren. Wonneer de spanning in de hout-vezels worden vrijgelaten, kan de tak die onder spanning staat de gebruiker raken en/of ervoor zorgen dat hij de contrôle over de kettingzaag verliest.
• Wees buitengewoon voorzichtig wann-eer ukleine struiken en boompjes zaa-gt. Het buig-zame materiaal kan in de zaa-gketting vastraken en zo waar u toe worden geslagen of u uit uw evenwicht brengen.
• Draag de kettingzaag altijd aan de voorste handgreep met uitgeschakelde motor en weg van uw lichaam. Wanner u de kettingzaag vervoert of opbergt, moet u altijd de zwaardschede aanbrengen. Wanner u de kettingzaag op de juiste manier behandelt, verminder dit de kans op ongewild contact met de bewegende kettingzaag.
• Volg de instructies voor het smeren, het aanspannen van de ketting en verva-ngen van de toebehoren. Een onjuist aangespannen of gesmeerde ketting kan breken of de kans op terugslag vergroten.
• Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige handgrepen zijn glad en kuren tot controverlies leiden.
• Snijd alleen hout. Gebruik de kettingzaag nicht voor Niet-geschikte doeleinden. Bijvoor-beeld: gebruik de kettingzaag nicht om kunststof, metselwerk of bouwmaterialien die nicht van hout+zijn gemaakt te snijden. Het gebruik van de kettingzaag voor werkzaamheden waarvoor hij Niet geschikt is, kan leiden tot een gevaarlijke situatie.

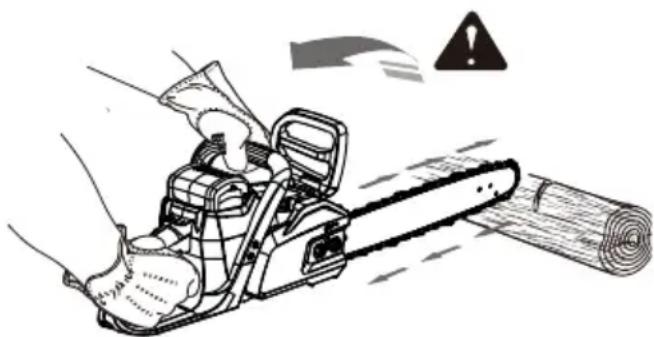

OORZAKEN EN PREVENTIE VAN TERUGSLAG VOOR DE GEBRUiker:

Terugslag kan optreden wanner de neus of de punt van het zwaard een voorwerp raakt of wanner het hout de kettingzaag afknelt in de zaagsnede.

Neuscontact kan er in sommige gevallen toe leiden dat er een plotse, hevige omgekeerde reactie optreedt,waardoor het zwaard omhoog worden teruggesla-gen in de richting van de gebruiker.

De het zwaard kan het zwaard snel in de richting van de gebruiker duwen.

Elk van deze reacties kan ertoe leiden dat u de controle over de kettingzaag verliest, wat kan leiden tot ernstige verwondingen. Vertrouv Niet alleen op de veiligheidsvoorzieningen die in uw kettingzaag zichin ingebouwd. Als kettingzaaggebruiker moet u verschillende stappen ondernemen om ervoor te zorgen dat uw zaagwerk veilig is en geen letsel kan veroorzaken. Terugslag is doorgaans het resultaat van misbruik van de machine en/of onjuiste gebruksprocedures of omstandigheden en+kunnen worden vermeden

door gespaste maatregelen te nemen, zoals hieronder beschreiben:

• Houd het toestel stevig vast met duimen en vingers rond de handgrepen, de kettingzaag met beiden handen bedieren en plaats uw lichaam en arm zo dat ze watstand bieden aan de terugslagkrachten. Terugslagkrachten können door de gebruiker onder controle worden gehonden indien de juiste voorzorgsmaatregelen in acht zijn genomen. Laat de kettingzaag Niet los.
• Rek u Niet uit en snijd Niet boven schouderhoogte. Dit helpt voorkomen dat u ongewild in contact komt met de punt en zorgtervoordat u ook in onverwachtete omstandigheden een betere controle over de kettingzaag houdt.
• Gebruik uitsluitend originele verrang-zwaarden en -kettingen. Gebruik van Niet-originele verrang-zwaarden en -kettingen können ertoe leiden dat de ketting breekt en/of terugslagveroorzaakt.
• Volg de richtlijnen van de fabrikant voor het slijpen en onderhonden van de kettingzaag. Het verminderen van de dieptestellerhoogte kan leiden tot verhoogd risico op terugslag.

BIJKOMENDE WAARSCHUWINGEN

Er zijn meldingen van hetfeit dat trillingen door handbediend gereedschap bij bepaalde Personen kan bijdragen tot het zogenaamde Syndroom van Raynaud. De symptomen zijn mogelijkstintelingen,gevoelloosheid in en verbleken van de vingers wanner aan koude blootgesteld. Erfelijke factoren,b lootstelling aan koude en vochtigheid, dieet,roken en arbeid worden verondersteld om aan de ontwikkeling van deze symptomen bij te dragen.Er�ngaatregelen die door de gebruiker+kennen worden genomen om de gevolgen van de trillingen mogelijksteverminderen:

• Houd uw lichaam warm bij koud werk. Draag handschoenen om uw handen en polsen warm te hondenijdens het gebruik van het toestel. Men stelt dat koud waar een belangrijke factor is die bijdraagt aan het Syndroom van Raynaud.
• Doe oefingen om de bloeddoorstroming te bevorderen na elke periode van gebruik.

• Neem regelmatig een pauze. Beperk debloostellingduur per dag.

Wanner u enige van de symptomen van deze aan-doening ervaart, stop dan onmiddelijk met het gebruik van het toestel en raadpleeg uw dokter.

• De aangeraden zaagcapaciteit van deze kettingzaag is 153mm enkleiner om de levensduur van het werktuig te verleggen en de veiligste manier van werken toe te lately.
• Takken met een grotere diameter zagen zal tot overdreven slijtage van het werktuig leiden. Takken met een maximumdiameter van 229 mm konnen worden gezaagd, maar dit dient enkel zelden en voorzichtig te geleuren.
• Het geintegreerde getand stooblok is ontworpen om u bij het zagen te helpen. Wanner ditijdens het zagen gegen de tak worden geduwd, biedt dit een stabieler steunpunt.
• Elke kettingzaag is möglichd dokelijk indien het oneigenlijk worden gebruikt. Het is ten zeerste aangewezen om een professionele oppleding te volgen inzake veiligheid en gebruik van dit werktuig.

BEWAAR DEZE HANDLEIDING. RAADP-LEEG DIT DOCUMENT GREGELD EN GE-EF DE VOORSCHRIFTEN DOOR AAN EEN IEDER DIE DIT APPARAAT EVENTUEEL GAAT GEBRIKEN. ALS U DIT APPARAAT UITLEENT, GEEF ER DAN OOK DEZE GEBRIKERSHANDLEIDING BIJ.

MONTAGE

MONTAGE

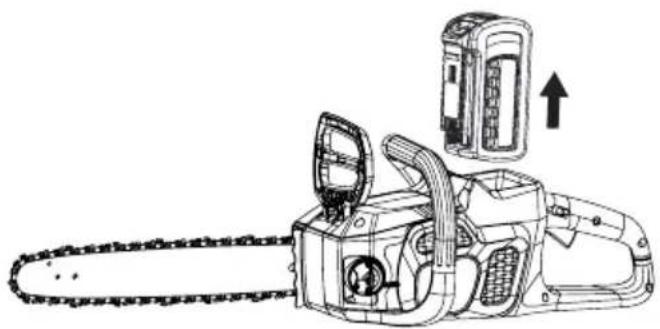

BATTERIJ VERWIJDEREN

• Druk op de batterijontgrendelknop op de kettingzaag.
• Neem de kettingzaag stevig vast en trek het batterijpack UIT het handvat.

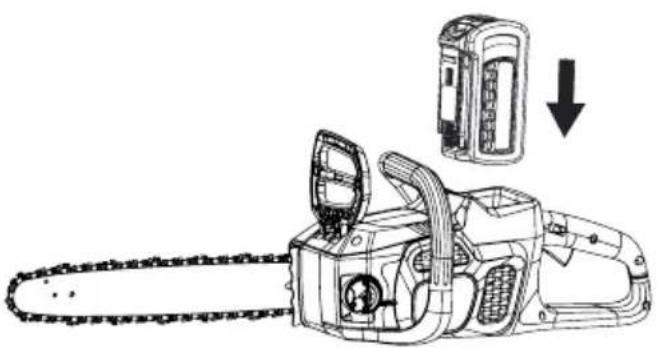

BATTERIJ INSTALLEREN

• Lijn de batterij af met de batterijopening.
• Plaats de batterij in de batterijopening tot de batterijontgrendelknop op+zijn plaats klikt.
• Druk op de batterij tot deze op+zijn plaatsvastklikt. U moet een "klik" horen wonneer deze is geinstalleerd.

OPMERKING: Het batterijpack past nauw in het handvat om ongewild verschuiven te voorkomen. U moet hard trekken om het te verwijderen.

WAARSCHUWING! Dit Lithium-ion batterijpack is uitgerust met een interne zekering die de stroomaar het werktuig automatisch uitschakelt indien overbelast. Als dit gebeurt,aaS de hendel los om de interne zekering te resetten.

WAARSCHUWING! De batterij is misschien Niet opgeladen bij aankoop. Voor u de kettingzaag voor het eerst gebruikt,plaatst u de batterij in de batteirjlader en laadt u deze volledig op. Zorg ervoor dat u alle veiligheidswaarschuwingen leest en volg de instruties in de gebruiksaanwijzingen van de batterij en de lader. Wanner u de kettingzaag voor een langereperiode opbergt, verwijdert u de batterij. Wanner de kettingzaag opnieuw worden gebruikt, laadt u de batterij gedurende tenminste een volledige laadperiode op. De batterij heeft geen memory effect.

VOOR ELK GEBRUIK KETTINGSPANNING CONTROLEREN

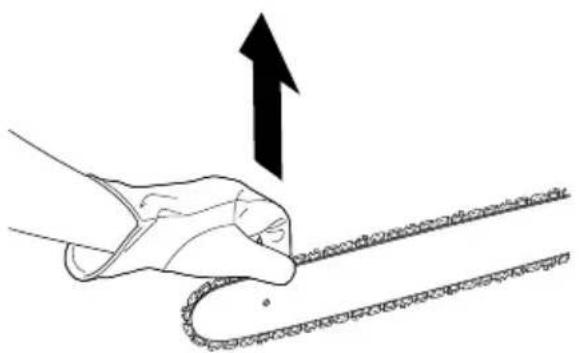

• Trek de ketting in het midden onderaan het zwaard weg van het zwaard. De opening:tussen de zaag in de ketting en het zwaard要去:tussen de 3 en 4 mm bedragen.
• Als u de kettingspanning要去 aanspannen, raadpleeg dan het hoofdstuk "KETTINGSPANNING AFSTELLEN" verder in deze gebruiksaanwijzing.

Om terugslag te vermijden, volgt u deze verilgheidsricht-lijnen:

• Zaag nooit met de top van het zwaard! Wees voorzichtig wanner u verder zaagt in een snede die u al voordien maakte!
• Start aktijd te zagen met een kettingzaag die al draaiit.
  Zorg ervoor dat de zaagketting altijd goed is geslepen.
• Zaag nooit door meer dan een tak tegelijk! Wanner u takken snoeit, wees dan voorzichtig en raak geen andere takken.
• Wanner u kortzaagt, let er dan op dat de stammen erg zich bij elkaar staan. Gebruik indien möglich een zaagtafel.

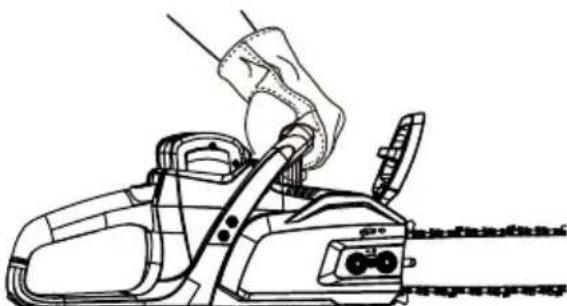

KETTINGZAAG VASTHOUDEN

Houd de kettingzaag altijd vast met uw rechterhand aan het achefterste handvat en uw linkerhand aan het voorste handvat. Houd beiden handvatten vast zodat duimen en vingers rond de handvatten vrijpen. Zorg ervoor dat uw linkerhand het voorste handvat vasthoudt zodat uw duim zich onderaan bevindt.

BEDIENING STARTEN

• Voor u begint te werkken, moet u het accupack in de machine installereren.
• Druk op de aan/uit-knop, hierdoor worden de schakelaartrigger actief.
• Start de machine: druk de inschakel-beveiliging in en druk dan op de aan-/uitschakelaar.

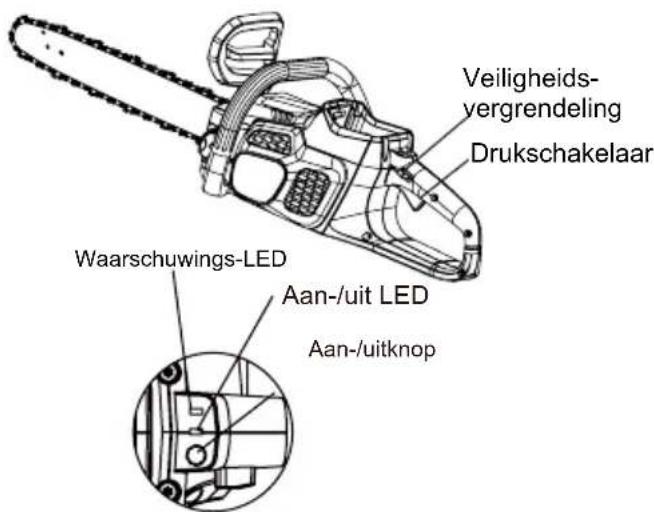

BEDIENING STOPPEN

• Laat de aan/uit-schakelaar los om de kettingzaag te stoppen.

KETTINGRIEM BEDIENEN

Controleer voor gebruik.altijd de werkig van de kettingrem

• Schakel de kettingrem in door uw linkerhand rond de voorste handgreep te draaien, waardoor dechterzijde van uw hand de hendel/handbescherming van de kettingremaar de balk duwt terwijl de ketting snel ronddraait. Zorg ervoor dat u beiden handen algid op de zaaghandgrepen heeft.
• Reset de kettingrem waar aan de RUN-stand door de bovenzijde van de remhendel/handbescherming van de ketting vast te pakken en in de richting van de voorste handgreep te trekken.

KETTINGZAAG GEBRUIKEN

Zorg er steeds voor dat u stevig op de grond staat en de kettingzaag met beiden handen stevig vast heeft verwijl de motor draait.

BASISCHTECHNIEKEN VOOR HET VELLEN,AFZAGEN VAN TAKKEN VAN EEN GEVELDE BOOM EN KORTZAGEN VAN EEN BOOM

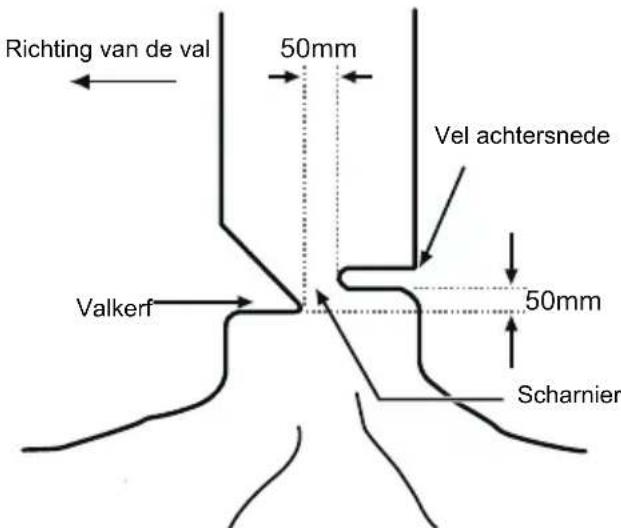

BOMEN VELLEN

Wanner u met twee ofeer personen tegelijkkertijd zaagt en velt, moet het vellen op een andereplaats gebeuren dan het zagen en moet de afstand tenminste twee keer de hoogte van de te vellen boom bedragen. Bomen mogen Niet worden gezeld wanner iemand in gevaar worden gebracht, een leiding kan worden geraakt of materiele schade kan wordenveroorzaakt. Als de boom met een stroomleiding in aanraking komt, breng dan de energiemaatschappij onmiddelfijk hiervan op de hoogte. Stel u als bediener van de kettingzaag op een helling,boven de te vellen boom op, onward de boom na de val waarschijnlijk bergaf zarollen of glijden.Voor het vellen dient een vluchtweg te worden gepland en wanner nodig vrijgemaakt te worden. De vluchtweg dient van de te verwachten vallijn schuin maar achteren weg te leiden, zoals getoond. Houd voor het vellen rekening met de naturulijke helling van de boom, deplaats van grote takken en de windrichting om de valrichting van deBoom te kuren beordelen. Verwijder vuil, stenen, losse schors, spijkers, nieten en draad van de boom.

INKEPINGEN ZAGEN (EEN INKEPING IN EEN BOOM ZAGEN OM DE VALRICHING TE BEPALEN) Zaag haaks op de valrichting een kerf met een diepte van 1/3 van deBoomdiameter. Zaag eerst de onderste horizontale inkingep. Hierdoor voorkomt u het vastklemen van de hettingzaag of van het zwaard bij het zagen van de tweede inkingep.

INKEPING VOOR HET VELLEN VAN DE BOOM ZAGEN (DE LAATSTE INKEPING ZAGEN BIJ HET VELLEN VAN EEN BOOM,AAN DE TEGENOVERGESTELDE KANT VAN DE EERSTE INKEPING) Zaag de inkinge voor het vellen van de boom minstens 50~mm boven de horizontale inkinge. Zaag de inkinge voor het vellen van de boom parallel met de horizontale inkinge. Zaag de inkinge slechts zo diep in dat er voldoende hout is om als scharnier te werken. Het verbindingsstuk verhinder dat deBoom draait en in de verkeerde richting valt. Zaag het verbindingsstuk Niet door. Als de inkinge voor het vellen van de boom in de buurt van het verbindingsstuk komt, moet de boom beginnen te vallen.

Als het erop lijkt dat de boom misschien nicht in de gewenste richting valt of terugbuigt en de zaagketting vastklemt, onderbreekt u het zagen van de inkeping voor het vellen van de boom en gebruikt u een spi van hout, kunststof of aluminium om de inkeping te

openen en om de boom in de gewenste valrichting te doen omslaan. Als de boom begint te vallen, verwijdert u de kettingzaag uit de inkeping, schakelt u de zaag uit, legt u deze neer en verlaat u het gevarenbereik via de geplande vluchtroute. Let op voor maar beneden vallende takken en struikel Niet.

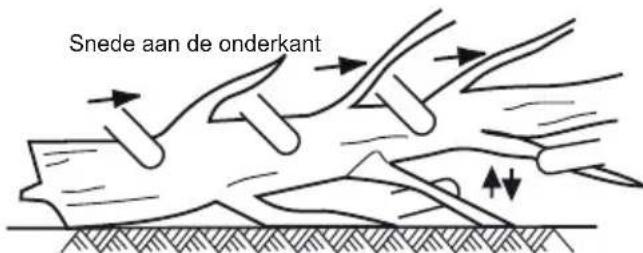

TAKKEN VAN EEN GEVELDE BOOM AFZAGEN

Wanner u de takken van een gevelde boom afzaagt,laat u grote, maar beneden gerichte takken eerst nog staan om steun te geben aan de stam die van de grond worden afgehonden. Zaagkleine takken in eenkeer af.Zaag onder spanning staande takken van onderen hier boven om vastklemmen van de kettingzaag te voorkomen.

Laat grote steuntakken over tot de stam is doorzaagd

BOOMSTAM IN STUKKEN ZAGEN

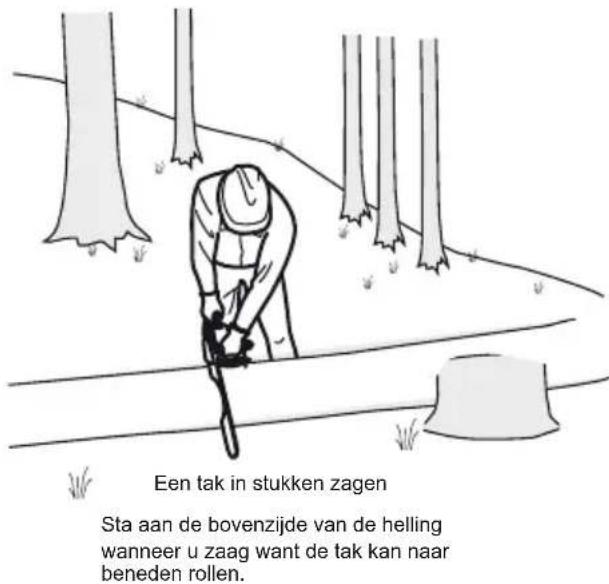

Het is belangrijk dat u stevig staat en uw lichaamsgewicht gelijkmatig over beiden voeten verdweit. Haal indien möglichk de stam van de grond af en ondersteun deze met takken, stammen of spieen.

Volg deze eenvoudige rechtlijnen om gemak-kelijk te kunden zagen:

WERKTECHNIEKEN

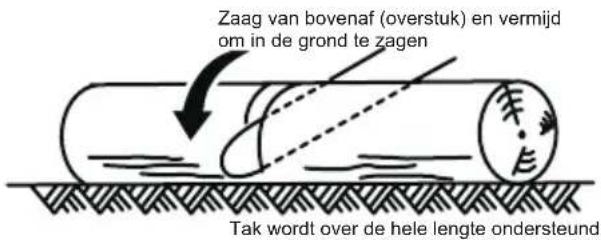

• Als de boomstam over de gehele lenghte worden ondersteund, zaagt u vanaf de bovenkant.

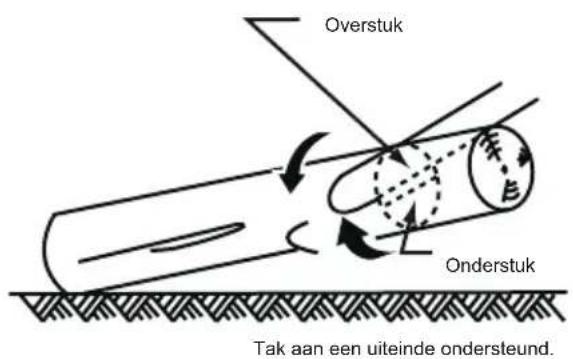

• Als de boomstam aan een kant worden ondersteund,zaag dan 1/3 van deBoomdiameter van onderaf.Maak dan een staat inkeping door van bovenaf te zagen tot in de eerste inkeping.

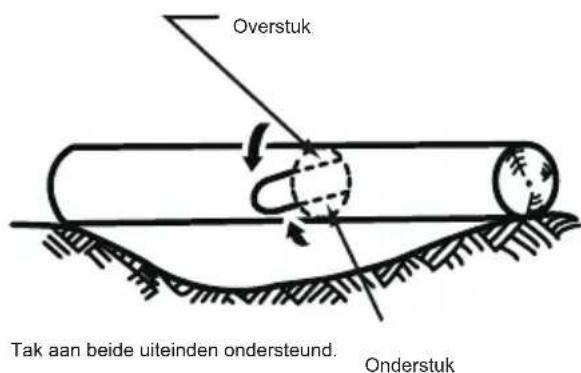

• Als de boomstam aan twee kanten worden ondersteund, zaagt u 1/3 van de boomdiameter van bovenaf en zaagt u tot slot het LASTE 2/3 van onderaf tot in de eerste inkeping.
  Ga bij zaagwerkzaamheden op een helling altijd hoger dan de boomstam staan. Verminder de aandrukkracht wonneer de stam bijna is doorgezaagd en blijf de handgrepen van de kettingzaag stevig vasthonden om volledige controle te behouden.

Laat de ketting de grond nicht raken. Nadat u het zagen heeft voltooid, wacht u tot de zaagketting tot stilstand is gekomen voor u de kettingzaag beweegt. Schakel de motor altijd uit voordat u maar een andere boom gaat.

ONDERHOUD

ONDERHOUD

WAARSCHUWING! Verwijder het accupack alsijd uit de machine voor u de kettingspanning controeert of het ketting afstelt. Draag beschermhand-schoe-nen verwijl u de ketting, het zwaard of plaas sen rond de ketting aanraakt.

• Draai de kettingdekselvergrendelmoeren met de meegeleverde sleutel gegen de richting van de wijzers van de klok om de moeren los te makeen. De kettingdekselvergrendelmoeren要去en nicht volledig worden verwijderd om de kettingzaagspanning af te stellen.

• Draai de kettingafstelschroef in de richting van de wijzers van de klok om de kettingspaning te verhogen en gegen de richting van de wijzers van de klok om de kettingspanning te verlagen.
• Als de gewenste kettingspanning is ingesteld, spant u de aanspanmoeren van het kettingdeksel opnieuw aan.

ZWAARD EN KETTING VERVANGEN

• Verwijder de batterij uit de kettingzaag.

• Verwijder de meegeleverde sleutel van het中断ste handvat.

• Verwijder de twee aanspanmoeren van het kettingdeksel van het kettingdeksel door ze met behulp van de sleutel gegen de richting van de wijzers van de klok te draaien.

• Verwijder het kettingdeksel van het montage -oppervlak.
• Het zwaard en de ketting kunnen nu worden verwijderd door ze weg van de behuizing van de kettingzaag te kantelen en de ketting van het kettingwiel los te make.
• Verwijder de oude ketting van het zwaard.

• Plaats de neue kettingzaag in een lus en verwijder möglichke kinken. De snijelementen要去en in de richting van de kettingrotatie wijzen. Als ze achechterwaarts wijzen, draait u de lus om.
• Plaats de kettingdrijfstangen in de zwaardgroef.

• Plaats de ketting zo dat er een lus is aan dechterkant van het zwaard.
• Houd de ketting op+zijn plaats op het zwaard enplaats de Ius rond het kettingwiel.Plaats het kettingdeksel terug.

ONDERHOUD

• Plaats het zwaard losjes gegen het montage-oppervlak zodate zwaardspijkers zich in de lange gleuf van het zwaard bevinden. Zorg ervoor dat de ketting over het kettingwiel is getild.
• Plaats het kettingdeksel terug.
• Verwijder alle speling van de ketting door de kettingafstelschroef (item 13) in de richting van de wijzers van de klok te draaien tot de ketting strak gegen het zwaard zit met de vrijfvangen in de zwaardgroef(item20).
• Hef de tip vab het zwaard op om te controlleren of er nog speling is.
• Laat de tip van het zwaard los en draai de kettingafstelschroef een halve draai in de richting van de wijzers van de klok. Herhaal dit proces tot er geen spelimgeer is.

• Houd de tip van het zwaard omhoog en span de aanspanmoeren van het kettingdeksel aan door ze met de sleutel aan te draaien. De ketting is correct aangespannen wonneer er geen speling aan de onderkant van het zwaard bestaat, de ketting strak zich maar met de hand kan worden gedraaid zonder dat deze vast raakt.

KETTINGZAAG VEROEREN

Voor u de kettingzaag vervoert, moet u altijd de stekkeruit het stopcontact trekken en de kettinghoes overzwaard en kettingplaatsen. Als verschillende zaagwerkzaamheden met de kettingzaag要去en worden uitgevoerd, moet de machine tussen de werkzaamheden worden uitgeschakeld.

ZWAARDSCHEDE

De zwaardschede moet op de ketting en het zwaard worden geplaatst als de zaagwerkzaamheden voltooid zichen wanner de machine moet worden vervoerd.

DEZAAGKETTINGSLIJPEN

Wanneer de ketting moeilijk in het hout dringt, modeze als volgt worden geslepen:

• Plaats de hetting onder spanning.
• Plaats het zwaard in een schroefbank zodateketting kan glijden.
  Maak de vijl aan de vijlholder vast en plaats deze in een hoek van 35^
• Vij in een voorwaartse beweging totdat de versleten delen van de snijranden zijn verdwenen.
• Tel het aantal vijlbewegingen die u aanbrengt als referentiebasis en vrij alle zagen met evenveel bewegingen.
• Als de dieptepeilmeter uit de mal uitsteekt nadat u deze een paar keer hebft gescherpt, reset u het peel. Gebruik een platte vijl.Tot slot rondu de diepteter mater af.

OPMERKING: We raden u aan om diep of belangrijk slijpen door een onderhoudsagent te lately uitvoeren dieuitgerust is met een elektrische slijper.

ONDERHOUD VAN HET ZWAARD

• Wanneer u klaar bent met werkken, reinigt u de groef en de delen die met olie zichen bedekt met een krabber.
• Schaat regelmatig de zijkanten van de rails bij met een platte vrijAls dit op lange termijn Niet gebeurt, kuren de over lappingen wegbreken en het zwaard beschadigen.
• Als een rail hoger is dan de andere, is het nodig om deze even hoog te makeen met een platte vijl en ze verwolgens af te schuren met een vijl of

ONDERHOUD

schuurpapier.

WAARSCHUWING! Gebruik voor het onderhoud enkel identieke verrangonderdelen. Gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken.

WAARSCHUWING! Om ernstige letsels te vermijden, verwijdert u het.Accupack.altijd van het werktuig wanner u het reinigt of onderhoudswerkenuitvoert.

KETTINGOLIE CONTROLEREN

• Controller de hoeveelheid olie in de kettingzaag door de oliepeilmeter af te lezen.

WAARSCHUWING! Controller elke keer de kettingspanning voor u de zaag gebruikt.

WAARSCHUWING Werk nooit met de kettingzaag zonder voldoende kettingolie aangezien dit de machine kan beschadigen en een gevaar is voor de verilgheid. Controller het kettingoli-epeil voor elk gebruik!

OLIE AAN KETTING EN ZWAARD AANB-RENGEN

• Schroef het deksel los en verwijder het van de olietank.
• Giet olie in het oliereservoor en controllerer de oliepeilmeter. Zorg ervoor dat er geen vuil in het oliereservoor verechtkommen terwijl u met olie vult.
• Plaats de oliedop terug en draai deze vast.
• Met een volle olietankkest u 20-40 minuten werken.

GENEREL VEDLIGEHOLDELS

Voor elk gebruik dient u het gehele product te controlen om beschadigde, ontbrekende of lose onder-delen, zoals schroeven, moeren, bouten, doppen, etc. Maak alle binders en dappen stevig vast en gebruik dit product Niet tot alle ontbrekende of beschadigde onder-delen verrangen zich, Bel de klantendienst voor hulp. Vermijd het gebruik van oplosmiddelen wanner u kunststof onderdelen schoonmaakt. De meeste kunststoffen zich gevoelig voor schade door verschillende types van commerciele oplosmiddelen en kuren door hun gebruik worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, etc. te verwijdeeren.

WAARSCHUWING! Laat op geen elk moment remvloeistoffen, benzine, producten op petroleumbasis, penetrrende olien, etc. in contact komen met kunststof beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige letsels.

OPSLAG

PRODUCT OPBERGEN

• Verwijder het.Accupack van de machine voor u deze opbergt.
• Verwijder alle vreemde voorwerpen van de machine.
• Bewaar deze op eenplaats die nicht toegankelijk is voor kinderen.
• Houd weg van corrosieve stoffen, zoals tuinchemicalien en doozout.
• Bewaar en laad het.accupak op een koele plaats. Temperaturen die hoger of lager+zijn dan de normale omgevingstemperatuur verkorten de levensduur van een occupak.
• Bewaar accu's nooit wanner ze zich opgeladen. Bewaar.Accupacks in een laadtoestand van 30% 50%
• Bewaar het accupack op een plaat waar de temperatuur lager is dan 27^ en weg van vocht.
• Alle accu's verliezen na verloop vanijd hun laadcapaciteit. Hoe hoger de temperatuur, des te sneller verliest een accu zichna laadcapaciteit. Als u het apparaat voor lagere tijd Niet gebruikt, moet u het occupak wel elke maand of twee maanden opladen. Zo verlengt u de levensduur van het occupak.

PROBLEM OPLOSSEN

PROBLEEM MOGE LIJKE OORZAAK OPLOSSING
Zwaard en zaagketting worden warm en roken.	Controller of de zaagkettingspanning te strak is aangespannen.	Spanning zaagketting. Zie pagina 12.
	Geen olie in de olietank. Olie bijvullen in de olietank.
	De uiltaatpoort worden door afval geblokkeerd.	Zie gebruksaanwijzing om het zwaard te verwijderen en afval te verwijderen.
	Olietank geblokkeerd door vuil. Olietaik reinigen en met schone olie hervullen.
	Zwaard en kettingolietankdop worden door vuil geblokkeerd.	Vuil van de oiedop verwijderen.
	Het kettingwiel of de geleidingswielen worden door vuil geblokkeerd.	Reinig en verwijder afval van het ketting- en geleidingswiel.
Motor loopt, maar ketting draait nicht.	Kettingzaagspannign is te strak. Zie Zaagkettingspanningsgids eerder in deze gebruksaanwijzing.
	Controleer het zwaard en de montage van de zaagketting.	Zie pagina 12.
	Controleer het zwaard en de zaagketting op schade.	Verwijder de batterijuit de eenheid. Verwijder het zwaarddeksel en verwijder het zwaard en de zaagketting. Verwijder al het vuil van de zaagketting. Nadat het vuil is verwijderd,plaatsu de batterij terug en schakelt u de kettingzaag in. Als het kettingwiel draait, is uw motor in orde. Als het kettingwiel Niet draait, neemt u contact op met de klantendienst.
Motor draait, ketting draaiit, maar zaagt nicht.	Stompe ketting. Slijp of verrang de zaagketting.
	Kettingchterste voren gemonteerd. Zie Zwaard en zaagketting verrangen eerder in deze gebruksaanwijzing.
	Kettingspanning kan te strak of te losijken.	Zie Kettingspanning aanspannen in de gebruksaanwijzing.
Kettingzaag start nicht.	Kettingrem is geactiveerd. Trek de ketting	gemaar u toe tot de kettingrem is gedexeactiveerd.
	Geen elektrisch contactussen de kettingzaag en de batterij.	Om de batterij vast te make, zorgt u ervoor dat de knipsluiingen op het batterijvak op hun plaats klikken.
	Het batterijpack is leeg. Batterijpack oppladen.
	De ontgrendelschakelaar en -hendel worden Niet tegelijk ingedrukt.	Press down the lock-off lever and hold it, then depress the trigger to turn on the chainsaw.
	De batterij en het werktuig zijn te warm of te koud.	Raadpleeg het onderdeel m.b.t. het onderhoud van de batterij en de lader in de gebruksaanwijzing.
Motor draaiit, maar zaag abnormaal	Motor stocht na ongeveer 3 seconden. Batterij oppladen.
	Als de machine stocht en tijdens het zagen piept, is deze in de veiligheidsmodus geschaken. Dit beschermt de PCB gegen schade.	Laat de schakelaar los en start de kettingzaag opnieuw. Laat de kettingzaag het werk doen en forceer de insnede nicht.
	Batterij is Niet opgeladen Batterij oppladen.	en. Raadpleeg de bruksaanwijzing van de batterij en lader voor de correct oplaadprocedure.
	De zaagketting moet worden gesmeerd en de wrijving zal toenemen indien Niet correct onderhouden.	Zorg ervoor dat de ketting alsiijd wordt gesmeerd door ervoor te zorgen dat de zwaard- en kettingolie nooit leeg raken.
	Foutieve batterijopslagtemperatuur. Laat het batterijpack afkoelen tot deze tot kamertemperatuur is afgekoeld.

Technische gegevens

Type	Snoerloos, batterijaangedreven
Batterijpack		Li 402A
Lader		Li 40CGR
Oplaadtijd		60 min.
Zwaardlengte		356 mm
Kettingsteek		9.5 mm
Kettingdiepte		1.09 mm
Kettingtype		90PX052X
Zwaardtype		144MLEA041
Capaciteit	olietank
Gewicht eenheid (zonder batterij)	3.8 kg
Gewicht eenheid (met batterij)	4.7 kg

EC CONFORMITEITSVERKLARING (uitsluitend van toepassing in de EU)

Fabrikant: Changzhou Globe Co., Ltd.

Naam en adres van de person, bevoegt voor het samenstellen van de technische fiche:

Hierbij verklaren wij dat het product

Categore. SNOERLOZE KETTINGZAAG

Model. Li 40CS

Serienummer. Zie machineplaatje

Bouwjaar Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn (2006/42/EC)
■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen

EMC Richtlijn (2014/30/EU),

Geluidsrichtlijn (2000/14/EC gewijzigd door 2005/88/EC)

RoHS richlijn 2011/65/EC

En bovendien verklaren we dat

de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebrukt EN 60745-1, EN 60745-2-13, EN 55014-1, EN 55014-2, EN ISO 3744

Gemeten geluidsniveau LWA: 102.7 dB(A)

Gegarandeerd geluidsniveau 106 dB(A)

Conformiteitsbeoordelingsmethode in overeenstemming met Bijlage V / Richtlijn 2000/14/EC

Nummer van het EU-typeonderzoeksattest:XXXXXXXX uittgereikt door Intertek Deutschland

GmbH(aangemelde instantie 0905).

Plaats, datum: Changzhou, 22/07/2016

Handtekening: Gary Gao Naixin(BEng, CEng, MIET)

Vice-president ontwerp

TECLA A SIMBOLOS

Simbolos

Originele instructies
