BEDIENUNGSANLEITUNG Li 40CS MCCULLOCH

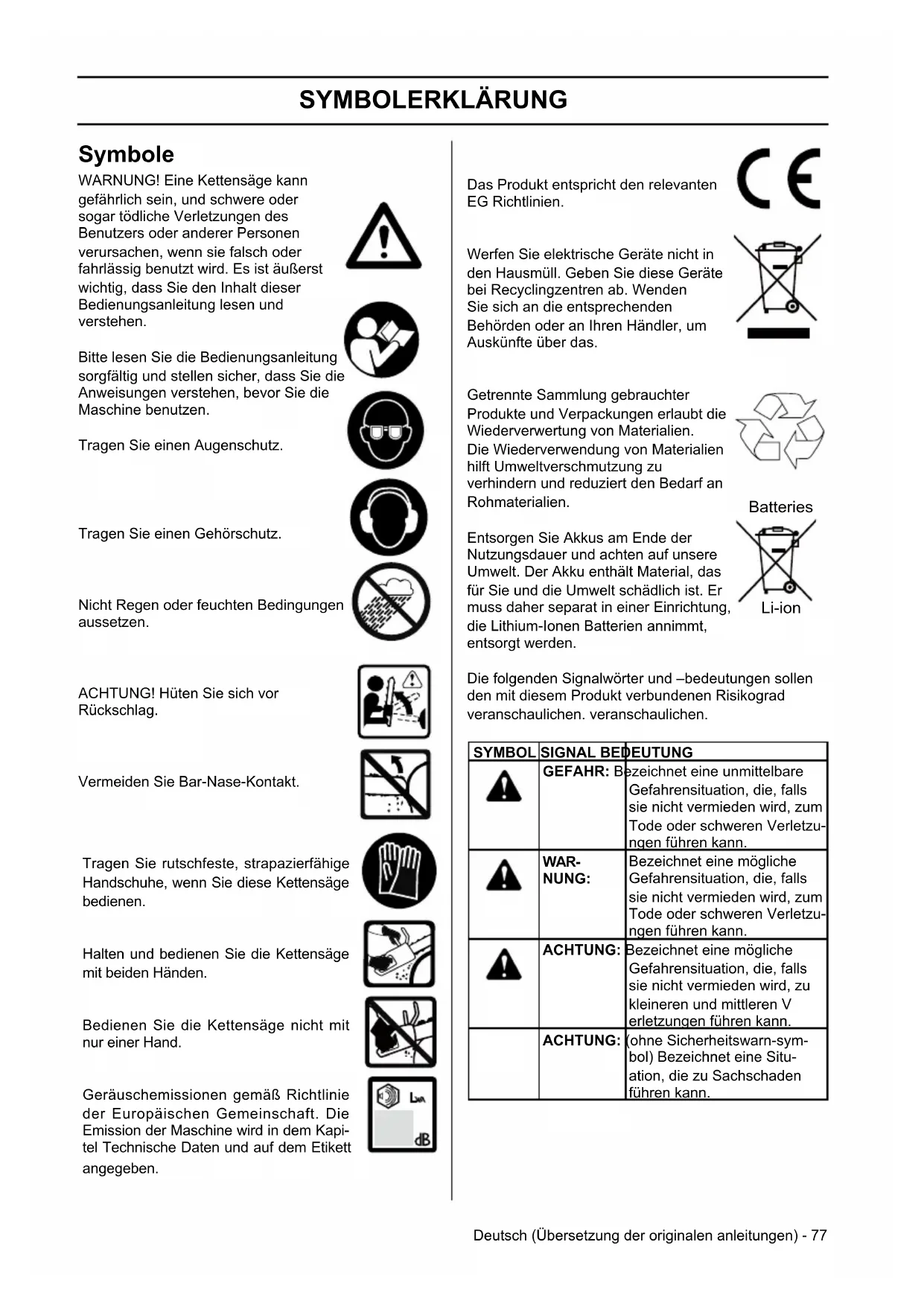

• GEFAHR: Bezeichnet eine unmittelbare Gefahrensituation, die, falls sie nicht vermieden wird, zum Tode oder schweren Verletzu- ngen führen kann. WAR- NUNG: Bezeichnet eine mögliche Gefahrensituation, die, falls sie nicht vermieden wird, zum Tode oder schweren Verletzu- ngen führen kann. ACHTUNG: Bezeichnet eine mögliche Gefahrensituation, die, falls sie nicht vermieden wird, zu kleineren und mittleren V erletzungen führen kann. ACHTUNG: (ohne Sicherheitswarn-sym- bol) Bezeichnet eine Situ- ation, die zu Sachschaden führen kann. Batteries Li-ion78 - Deutsch (Übersetzung der originalen anleitungen) Inhalt SYMBOLERKLÄRUNG Symbole p. 77
• INHALT Inhalt p. 78
• Beachten Sie folgendes, bevor Sie starten: p. 78

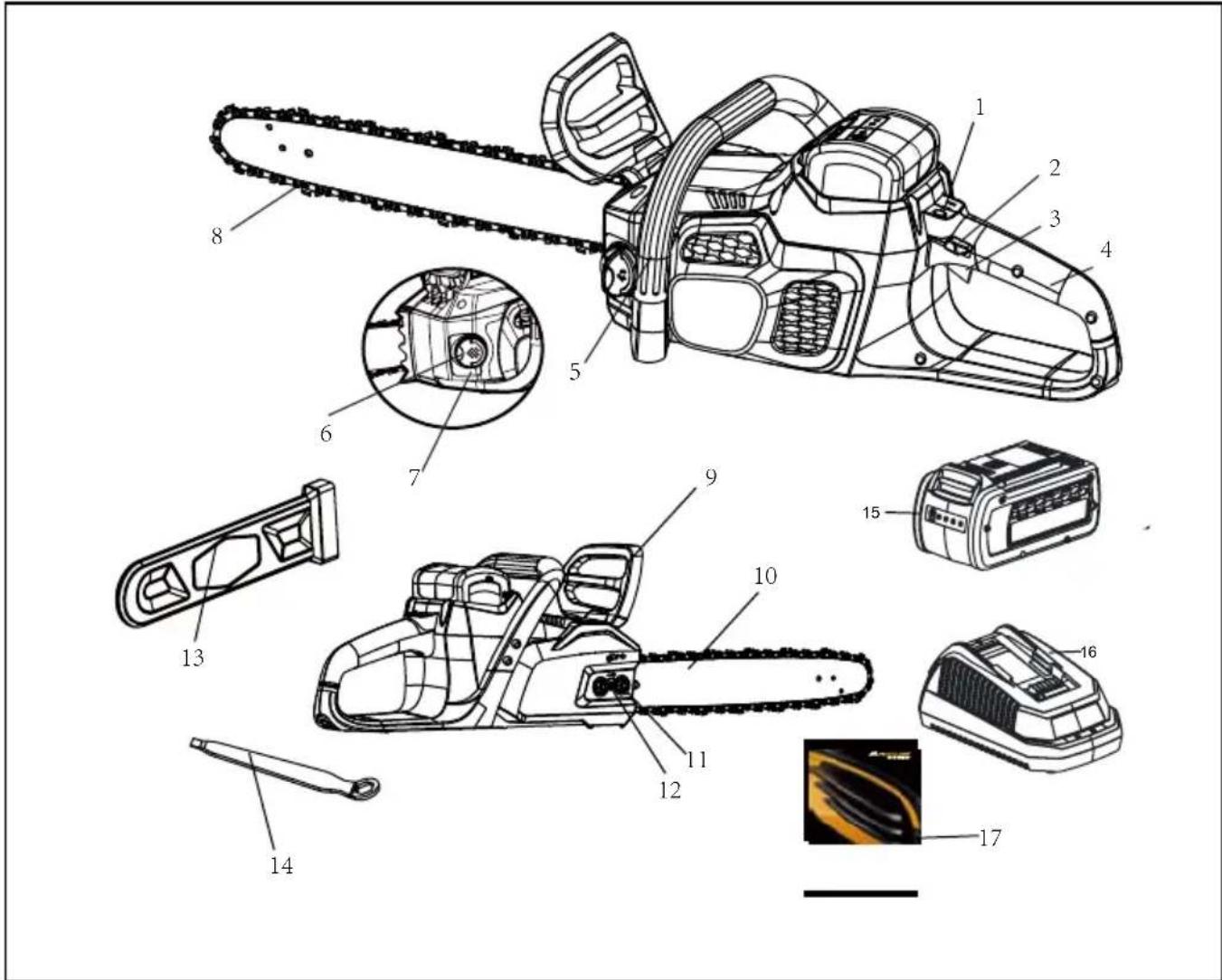

• WAS IST WAS? Was ist was? p. 79
• ALLGEMEINE VORSICHTSMAßNAHMEN Lesen Sie alle Anweisungen p. 80
• Sicherheitshinweise zum Arbeiten mit Elektrizität p. 80
• Spezielle Sicherheitswarnungen p. 81
• Gründe für einen Rückschlag und wie man einen Rückschlag vermeidet p. 82
• Weitere Warnhinweise p. 83
• MONTAGE Entfernen des Akkus p. 84
• Einlegen des Akkus p. 84

• Halten der Kettensäge p. 85
• Start der Benutzung p. 85
• Beenden der Benutzung p. 85
• Benutzung der Kettenbremse p. 85
• ARBEITSTECHNIKEN Benutzung der Kettensäge p. 86
• Einfache Techniken zum Fällen, Entasten und Querschneiden p. 86
• WARTUNG Einstellung der Kettenspannung p. 88
• Austausch von Führungsschiene und Kette p. 88
• Transport der Kettensäge p. 89
• Schärfen der Sägekette p. 89
• Pege der Führungsschiene p. 89
• Prüfen des Kettenöls p. 90
• Schmieren von Kette und Schiene p. 90
• Allgemeine Wartung p. 90
• AUFBEWAHRUNG Lagerung des Produkts FEHLERBEHEBUNG Fehlerbehebun p. 90

TECHNISCHE DATEN Technische Daten ......................................................92 EC-Konformitätserklärung .................................... 92 Beachten Sie folgendes, bevor Sie starten: Lesen Sie die Bedienungsanleitung sorgfältig.

WARNUNG! Lange Lärmbelastung kann zu dauerhaftem Gehörschaden führen. Tragen Sie deshalb immer einen zugelassenen Gehörschutz.

WARNUNG! Unter keinen Umständen darf das Design der Maschine ohne das Einverständnis des Herstellers verändert werden. Benutzen Sie immer original Zubehörteile. Unberechtigte Veränderungen und/oder Zubehörteile können zu schweren Verletzungen oder den Tod des Benutzers oder anderer Personen führen.

WARNUNG! Eine Kettensäge kann gefährlich sein, und schwere oder sogar tödliche Verletzungen des Benutzers oder anderer Personen verursachen, wenn sie falsch oder fahrlässig benutzt wird. Es ist äußerst wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen. INHALTDeutsch (Übersetzung der originalen anleitungen) - 79 WAS IST WAS? Was ist was?

4. Hinterer Haltegriff

5. Vorderer Haltegriff

9. Schutzbügel / Kettenbremse

11. Muttern der Führungsschiene

12. Einstellschraube Kettenspannung

13. Abdeckung Führungsschiene

14. Schraubenschlüssel

15. 40V 2Ah wiederauadbarer Li-Ionen Akku (Li 40CS)

16. 40V Ladegerät (Li 40CGR)

17. Bedienungsanleitung

280 - Deutsch (Übersetzung der originalen anleitungen)

WARNUNG! Bei der Verwendung von Elektrowerkzeugen müssen im- mer einige grundsätzliche Sicherhe- itsmaßnahmen eingehalten werden, um die Gefahr von Feuer, Stromschlag und Verletzungen zu verringern. Bitte lesen und halten Sie sich auch an die Ratschläge in den zusätzlichen Sich- erheitsanweisungen. Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. VORGESEHENE VERWENDUNG Diese Kettensäge wurde zum Sägen von Zweigen,Ästen, Stämmen und Balken mit einem Durchmesser,der durch die Schnittlänge der Führungsschiene bestimmt wird, entwickelt. Sie darf ausschließlich zum Schneiden von Holz verwendet werden. Sie darf ausschließlich von Erwachsenen und nur im Freien verwendet werden. Verwenden Sie die Kettensäge nicht für andere, als die oben aufgeführten Zwecke! Dieses Produkt darf nicht im Rahmen professioneller Baumarbeiten eingesetzt werden. Das Werkzeug darf nicht von Kindern oder Personen, die nicht die erforderliche persönliche Schutzausstattung und kleidung tragen, verwendet werden. ŠALUTINIAI PAVOJAI: Net tuo atveju, jei rankis naudojamas pagal jo paskirt, visada yra šalutinis pavojus, nuo kurio apsisaugoti nemanoma. Pagal rankio tip ir konstrukcij galimi šie pavojai:

• Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff,Elektrow- erkzeug“ bezieht sich auf netzbetriebene Elektrow- erkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

LESEN SIE ALLE ANWEISUNGEN

ARBEITSPLATZSICHERHEIT

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.Unordnung oder unbeleuchtete Arbeits- bereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube be nden.Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. ELEKTRISCHE SICHERHEIT

• Vermeiden Sie Körperkontakt mit geerdeten Ober ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern.Das Eindringen von Wasser in ein Ele- ktrowerkzeug erhöht das Risiko eines elektrischen Schlages.

SICHERHEIT VON PERSONEN

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Ein uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Un- achtsamkeit beim Gebrauch des Elektrowerkzeug- es kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elek- trowerkzeug einschalten. Ein Werkzeug oder ALLGEMEINE VORSICHTSMAßNAHMENDeutsch (Übersetzung der originalen anleitungen) - 81 Schlüssel, der sich in einem drehenden Geräteteil be ndet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situa- tionen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrow- erkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebe- nen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vor- sichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungennicht gelesen haben.Elektrow- erkzeuge sind gefährlich, wenn Sie von unerfah- renen Personen benutzt werden.

• Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kon- trollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeu- gen.

• Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gep81 egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör,Ein- satzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

BENUTZUNG DES AKKUBETRIEBENEN

• Vergewissern Sie sich vor dem Einlegen des Akkus,dass der Schalter entweder auf „Aus“ steht oder gesperrt ist. Das Einsetzen eines Akkus in ein eingeschaltetes Gerät kann zu Unfällen führen.

• Laden Sie den Akku Ihres Geräts nur mit einem vom Hersteller angegebenen Ladegerät auf. Ein für einen bestimmten Akku-Typ geeignetes Ladegerät kann einen Brand verursachen, wenn es mit einem anderen Akku-Typ verwendet wird.

• Für jedes Akku-Gerät muss ein spezi scher Akku-Typ verwendet werden. Die Verwendung eines anderen Akkus kann zu einem Brand führen.

• Halten Sie einen nicht verwendeten Akku von metallischen Objekten fern, wie beispiels- weise Büroklammern, Münzen, Schlüsseln, Schrauben,Nägeln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen können, denn dies kann Verbrennungen oder Brände auslösen. Der Kurzschluss der Kontakte des Akkus kann zu Verbrennungen oder Bränden führen.

• Vermeiden Sie jeden Kontakt mit der Akku81 üssigkeit, die in Folge einer unsachgemäßen Verwendung ausläuft. Wenn Akku81 üssigkeit verspritzt wurde, muss der betroffene Bereich mit klarem Wasser abgespült werden. Suchen Sie ein- en Arzt auf, wenn Flüssigkeit in die Augen geraten ist. Verspritzte Akku81 üssigkeit kann zu Reizungen oder Verbrennungen führen. SERVICE

• Lassen Sie Ihr Elektrowerkzeug nur von quali ziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren.Damit wird sichergestell- t,dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SICHERHEITSHINWEISE FÜR KETT-EN-

• Halten Sie das strombetriebene Werkzeug nur an den isolierten Griff81 ächen, da die Kettensäge auf verdeckte Kabel treffen könnte. Kettensägen, die in Kontakt mit Kabeln geraten, die unter Strom stehen,könnten selbst unter Strom geraten, so dass der Benutzer einen Stromschlag erleidet.

• Halten Sie beim Betrieb der Kettensäge Körperteile von der Kettensäge fern! Achten Sie vor dem Starten der Kettensäge darauf, dass diese nichts berührt! Ein kurzer Moment der Un- achtsamkeit bei der Arbeit mit der Kettensäge kann ALLGEMEINE VORSICHTSMAßNAHMEN82 - Deutsch (Übersetzung der originalen anleitungen) ALLGEMEINE VORSICHTSMAßNAHMEN dazu führen, dass Ihre Kleidung oder Teile Ihres Körpers sich in der Kettensäge verfangen.

• Halten Sie das Gerät immer mit der rechten Hand am hinteren Griff und mit der linken Hand am Vordergriff. Ein Halten der Kettensäge in umgekehrter Weise erhöht das Risiko einer Ver- letzung und sollte nicht erfolgen.

• Tragen Sie eine Sicherheitsbrille und Ge- hörschutz. Es wird das Tragen weiterer Schutzausstattung für Kopf, Hände, Beine und Füße empfohlen. Hinreichende Schutzkleidung verringert das Verletzungsrisiko durch umher82 iegende Teile oder unbeabsichtigten Kontakt mit der Kettensäge.

• Arbeiten Sie mit der Kettensäge nicht in einem Baum!Der Betrieb einer Kettensäge während man sich auf einem Baum be ndet kann zu Verletzun- gen führen.

• Achten Sie immer auf einen festen Stand und arbeiten Sie mit der Kettensäge nur, während Sie auf einer festen, sicheren und ebenen Ober äche stehen. Rutschige oder unsichere Ober82 ächen, wie Leitern zum Beispiel, können zu einem Gleich- gewichtsverlust oder einem Verlust der Kontrolle über die Kettensäge führen.

• Seien Sie beim Sägen eines Asts, der unter Spannung steht, auf der Hut vor dem Zu- rückschnellen! Wenn die Spannung in den Holzfasern gelöst wird, kann der unter Spannung stehende Ast dem Anwender entgegen schlagen und/oder zu einem Verlust der Kontrolle über die Kettensäge führen.

• Schneiden Sie Buschwerk und junge Bäume mit äußerster Vorsicht! Das dünne Material kann von der Kettensäge erfasst und gegen Sie geschleudert werden, oder Sie aus dem Gleichgewicht bringen.

• Tragen Sie die Kettensäge am Vordergriff und halten Sie sie dabei von ihrem Körper fern.Die Kettensäge muss ausgeschaltet sein. Schieben Sie bei Transport oder Lagerung immer die Abdeckung über die Führungsschiene. Ordnungsgemäßer Um- gang mit der Kettensäge reduziert die Wahrschein- lichkeit eines unbeabsichtigten Kontakts mit der sich in Bewegung be ndlichen Sägekette.

• Befolgen Sie die Anweisungen zum Ölen, dem Spannen der Kette und dem Austausch von Zubehörteilen. Nicht ordnungsgemäß gespannte oder geölte Ketten können kaputt gehen und es besteht die erhöhte Gefahr eines Rückschlags.

• Halten Sie die Griffe trocken, sauber und frei von Öl und Schmierstoffen.Schmierige, verölte Griffe sind rutschig, was zu einem Kontrollverlust führen kann.

• Schneiden Sie ausschließlich Holz! Verwenden Sie die Kettensäge nicht für Zwecke, für die sie nicht vorgesehen ist! Zum Beispiel: Verwenden Sie die Kettensäge nicht zum Schneiden von Plastik,Mauerwerk oder nicht-hölzernen Baumate- rialien.Der Einsatz der Kettensäge für Arbeiten, für die sie nicht vorgesehen ist, kann zu gefährlichen Situationen führen. GRÜNDE FÜR EINEN RÜCKSCHLAG

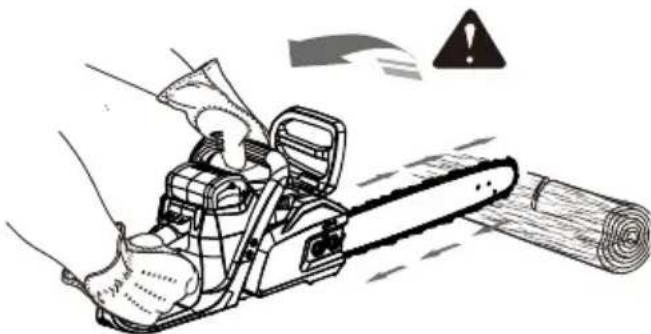

UND WIE MAN EINEN RÜCKSCHLAG

VERMEIDET: Ein Rückschlag kann auftreten, wenn die Nase bzw. Spitze der Führungsschiene ein Objekt berührt, oder das Holz nach innen gedrückt wird und die Sägekette so im Schnitt eingeklemmt wird. Ein Kontakt mit der Spitze kann in manchen Fällen zu einer plötzlichen, entgegengesetzten Reaktion führen, wobei die Führungsschiene hoch und zurück gegen den Benut- zer geschlagen wird. Ein Einklemmen der Sägekette entlang der Oberseite der Führungsschiene kann möglicherweise bewirken, dass die Führungsschiene schnell zurück gegen den Benutzer gedrückt wird. Beide Vorkommnisse können dazu führen, dass Sie die Kontrolle über die Säge verlieren, was wiederum zu schweren Verletzungen führen kann. Verlassen Sie sich nicht ausschließlich auf die in ihre Säge einge- bauten Sicherheitsvorrichtungen! Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um Ihre Sägearbeiten unfall- bzw. verletzu- ngsfrei zu halten. Ein Rückschlag ist die Folge einer falschen Verwend- ung des Werkzeugs und/oder einer falschen Arbeit- sweise bzw.falschen Arbeitsbedingungen und kann durch Ergreifen der folgenden Vorsichtsmaßnahmen vermieden werden:

• Achten Sie jederzeit auf einen festen Griff bei dem Daumen und Finger die Griffe der Ket- tensäge umfassen und halten sie beide Hände an der Säge. Halten Sie Körper und Arm so, dass es ihnen möglich ist, den Kräften eines Rückschlags zu widerstehen. Die Kräfte eines Rückschlags können durch den Benutzer unter Kontrolle gehalten werden, wenn die richtigen Vorsichtsmaßnahmen ergriffen werden. Lassen Sie die Kettensäge nicht los!

• Überstrecken Sie sich nicht und sägen Sie nicht höher als Schulterhöhe. Das hilft, unbeab- sichtigten Kontakt mit der Spitze zu vermeiden und ermöglicht eine bessere Kontrolle der Kettensäge in unerwarteten Situationen.

• Verwenden Sie ausschließlich die durch den Hersteller vorgeschriebenen Ersatzschienen undketten. Falsche Ersatzschienen und -ketten können Kettenbruch und/oder Rückschlag verur- sachen.

• Befolgen Sie die Anweisungen des Herstellers zum Schärfen und zur Pfl ege der Sägekette. Eine Verringerung der Höhe der Tiefenlehre kann zu verstärktem Rückschlag führen.Deutsch (Übersetzung der originalen anleitungen) - 83 WEITERE WARNHINWEISE Vibrationen von mit der Hand gehaltenen Werkzeugen können bei einigen Personen zu einem Zustand, der Raynaud Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgefühl und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man geht davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen,um die Auswirkungen der Vibrationen möglicherweise zu verringern:

• Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Geräts Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrom beiträgt.

• Betätigen Sie sich nach jedem Einsatz körperli- ch,um den Blutkreislauf zu steigern.

• Machen Sie regelmäßig Pausen. Bes-chränken Sie die Beanspruchung pro Tag. Sollten bei Ihnen Symptome dieses Zustands auftreten,stellen Sie unverzüglich den Betrieb ein und suchen Sie in Hinsicht auf die Symptome einen Arzt auf.

• Die empfohlene Schnittkapazität dieser Kettensäge beträgt bis zu 153 mm; dies dient einer erhöhten Sicherheit und verlängert die Lebensdauer des Werkzeugs. Das Schneiden von Stämmen mit einem größeren Durchmesser führt zu einer ver- stärkten Abnutzung Ihres Werkzeugs. Es können Stämme mit einem maximalen Durchmesser von bis zu 229 mm geschnitten werden, dies sollte alle- rdings nur gelegentlich und mit Vorsicht erfolgen.

• Der integrierte Stoßbügel mit Ablängdornen ist dafür vorgesehen, das Schneiden zu unterstützen. Wenn dieser während des Schneidens gegen den Stamm gedrückt wird, bietet er einen stabileren Lagerpunkt.

• La capacité de coupe recommandée de cette tronçonneuse est de 153mm (6”) au maximum afin de prolonger la vie de l’outil et de permettre une utilisation plus sure. La coupe de bûches d’un diamètre supérieur à celui-ci entraînera une usure prématurée de votre outil. Des bûches d’un diamètre maximal supérieur à 229mm (9”) peuvent être coupées, mais cela doit être fait de façon exceptionnelle et avec précaution.

• Jede Kettensäge ist potenziell lebensgefährli- ch,wenn sie nicht sachgemäß eingesetzt wird! Es wird mit Nachdruck empfohlen, dass Sie an einer professionellen Schulung über die Sicherheit und die Benutzung dieses Werkzeugs teilnehmen. BEWAHREN SIE DIESE ANWEISUNGEN AUF. LESEN SIE REGELMÄSSIG DARIN NACH UND ERKLÄREN SIE SIE JEDER PERSON, DIE DIESES GERÄT EVENTUELL BENUTZEN WILL. WENN SIE DIESES GERÄT VERLEIHEN, GEBEN SIE AUCH DIESE BEDIENUNGSANLEITUNG MIT. ALLGEMEINE VORSICHTSMAßNAHMEN84 - Deutsch (Übersetzung der originalen anleitungen) MONTAGE MONTAGE

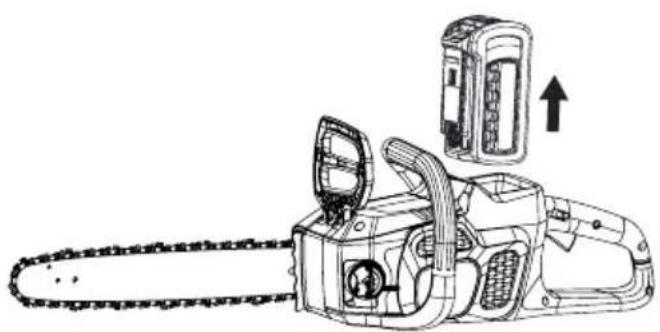

• Drücken Sie den Knopf zum Lösen des Akkus der Kettensäge.

• Halten Sie die Kettensäge fest und ziehen den Akkupack aus dem Griff heraus.

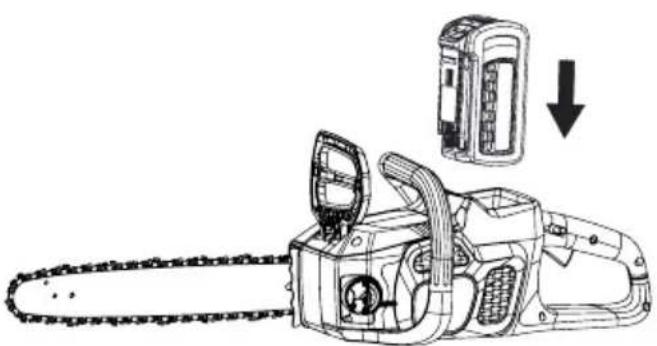

• Richten Sie den Akku mit der Akkuöffnung aus.

• Schieben Sie den Akku in das Akkufach, bis der Knopf zum Lösen des Akkus einrastet.

• Drücken Sie auf den Akku, bis er einrastet. Sie sollten ein "Klick" hören, nachdem er eingelegt ist. HINWEIS: Der Akku passt genau in den Griff, um versehentliches Verrutschen zu verhindern. Vielleicht muss fest daran gezogen werden, um ihn zu entfernen

WARNUNG! Dieser Lithium-Ionen Akku ist mit einem internen Schutzschal- ter ausgestattet, der automatisch die Stromzufuhr zu dem Werkzeug auss- chaltet, wenn es überlastet ist. Wenn das passiert, lassen Sie den Auslöser los und stellen den Schutzschalter zu- rück.

WARNUNG! Der Akku ist beim Kauf vielleicht nicht aufgeladen. Bevor Sie die Kettensäge zum ersten Mal benutzen, setzen Sie den Akku in das Ladegerät und laden ihn auf. Stellen Sie sicher, dass Sie alle Sicherheitsanweisungen gelesen haben, und befolgen Sie die Anweisungen in der Bedienungsanleitung des Ladegerätes. Entfernen Sie den Akku, wenn Sie die Kettensäge für längere Zeit lagern. Wenn Sie die Kettensäge wieder benutzen, laden Sie den Akku für mindestens einen Ladezyklus. Der Akku weist keinen Memory Effekt auf.Deutsch (Übersetzung der originalen anleitungen) - 85

VOR JEDER VERWENDUNG DIE

KETTEN-SPANNUNG PRÜFEN

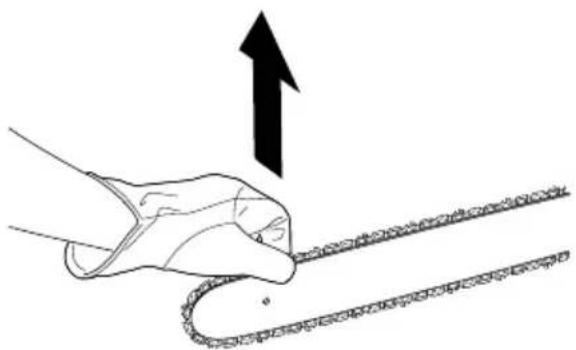

• Ziehen Sie die Kette in der Mitte der Schiene an der Unterseite der Schiene von der Schiene weg. Der Abstand zwischen den Schneidern der Kette und der Schiene sollte zwischen 3 mm und 4 mm betragen.

• Falls es nötig sein sollte, die Kettenspannung nachzustellen, lesen Sie bitte den Abschnitt „EINSTELLEN DER KETTENSPANNUNG „ weiter unten in dieser Anleitung.

WARNUNG! Trennen Sie die Kettensäge immer vom Stromnetz bevor Sie die Kettenspannung prüfen oder Einstel- lungen an der Kette vornehmen. Tragen Sie beim Berühren von Kette, Schiene oder Bereichen um die Kette herum,- Schutzhandschuhe. Befolgen Sie zur Vermeidung eines Rückschlags bitte die folgenden Sicherheit-shinweise:

• Schneiden Sie niemals mit der Spitze der Führungsschiene! Seien Sie vorsichtig, wenn sie an Schnitten weiter arbeiten, an denen sie bereits gearbeitet haben!

• Beginnen Sie mit einem Schnitt erst, wenn die Kettensäge bereits läuft.

• Achten Sie darauf, dass die Sägekette immer gut geschärft ist.

• Schneiden Sie niemals durch mehrere Äste bzw. Stämme auf einmal! Achten Sie beim Schneiden von Ästen darauf, dass Sie mit keinen anderen Ästen in Kontakt geraten.

• Achten Sie beim Querschneiden auf sehr nahe stehende Stämme. Verwenden Sie, sofern möglich, einen Sägebock.

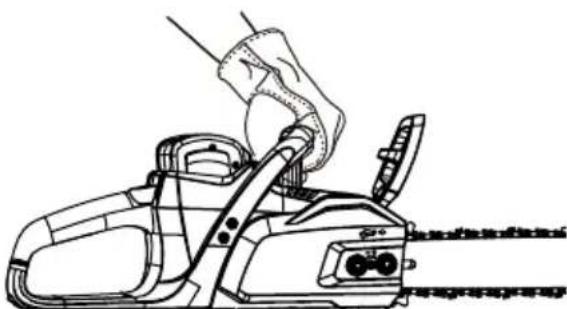

HALTEN DER KETTENSÄGE

Halten Sie die Kettensäge immer mit der rechten Hand am hinteren Griff und mit der linken Hand am Vordergriff.Halten Sie beide Griffe mit fest umschlossenen Daumen und Fingern fest. Achten Sie darauf, dass ihre linke Hand den vorderen Griff so hält, dass ihr Daumen sich unter ihm bef indet.

• Sie müssen den Akku in das Gerät einsetzen, bevor Sie mit der Arbeit beginnen.

• Drücken Sie den Ein/Aus Schalter, dadurch wird der Auslöser aktiviert.

• Starten der Maschine: Drücken Sie zunächst den Knopf zum Entriegeln der Sicherheitssperre und dann den Auslöser.

BEENDEN DER BENUTZUNG

• Lösen Sie den Auslöser, um die Kettensäge anzuhalten.

BEDIENUNG DER KETTENBREMSE

Überprüfen Sie den Betriebszustand der Ket-tenbremse vor jedem Einsatz.

• Setzen Sie die Kettenbremse ein, indem Sie mit Ihrer linken Hand den vorderen Griff greifen und dem Handrücken den Hebel der Kettenbremse/ Handschutz in Richtung Schiene drücken, während die Kette sich schnell bewegt. Stellen Sie sicher, dass sich beide Hände immer and den Griffen benden.

• Stellen Sie die Kettenbremse zurück auf die BETRIEB Position, indem Sie die Oberseite des Hebels der Kettenbremse/Handschutzes greifen und in Richtung Griff ziehen.

Wenn Die Kettenbremse die Kette nicht sofort stoppt,oder die Ket- tenbremse nicht in der Betriebsposition bleibt, bringen Sie die Säge zu einem autorisierten Kundendienst zur Repara- tur vor dem Einsatz.

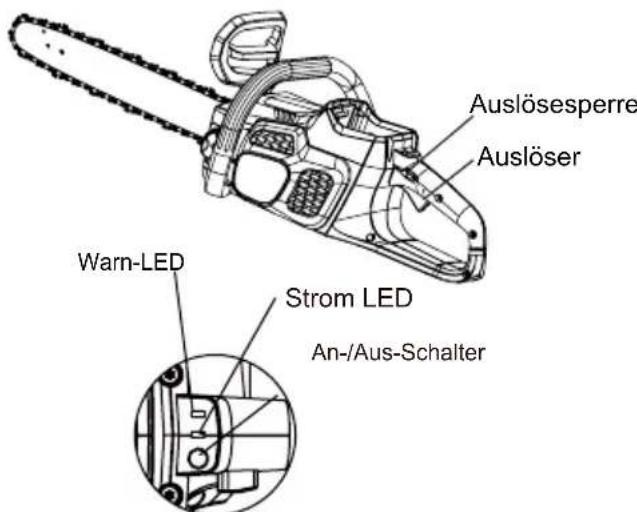

Auslösesperre Auslöser Strom LED An-/Aus-SchalterWarn-LED86 - Deutsch (Übersetzung der originalen anleitungen) ARBEITSTECHNIKEN

VERWENDUNG DER KETTENSÄGE

Achten Sie immer auf einen festen Stand und halten sie die Kettensäge während der Motor läuft fest mit beiden Händen.

GRUNDSÄTZLICHE FÄLL-, ENTAST-

und QUERSCHNEIDE-TECHNIKEN

Wenn Abläng und Fällvorgänge gleichzeitig von zwei oder mehr Personen durchgeführt werden, sollte der Fällvorgang durch einen Abstand von mindestens der doppelten Höhe des zu fällenden Baums von dem Ablängvorgang getrennt werden. Bäume dürfen nicht auf eine Weise gefällt werden, die eine Gefahr für Personen darstellt, zu einer Berührung mit einer Ver- sorgungsleitung führt oder Sachschaden verursacht. Falls der Baum in Kontakt mit einer Versorgungsleitung geraten sollte, muss unverzüglich das Verso-rgungsun- ternehmen verständigt werden. Der Benutzer der Kettensäge sollte sich im Gelände oberhalb des Baums aufhalten, da es wahrscheinlich ist,dass dieser nach dem Fällen abwärts rollt bzw. rutscht. Es sollte eine Fluchtroute eingeplant und, sofern erforderlich, vor Beginn der Fällarbeiten freigeräumt werden. Die Fluchtroute sollte hinter der erwarteten Falllinie wie gezeigt diagonal nach hinten führen. Berücksichtigen Sie, bevor Sie mit dem Fällen be- ginnen,die natürliche Neigung des Baums, die Lage größerer Äste und die Windrichtung, um einschätzen zu können,wie der Baum fallen wird. Entfernen sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht vom bzw. aus dem Baum. FALLKERB (KERBE, DIE IN DEN BAUM GESCHNIT- TEN WIRD, UM DIE FALLRICHTUNG ZU BESTIM- MEN) Führen Sie die Kerbe über 1/3 des Baumd-ur- chmessers senkrecht zur Fallrichtung aus. Führen Sie den unteren waagerechten Kerbschnitt zuerst aus. Dies hilft ein Einklemmen der Sägekette oder der Führungsschiene zu vermeiden, wenn die zweite Kerbe geschnitten wird. FÄLLSCHNITT

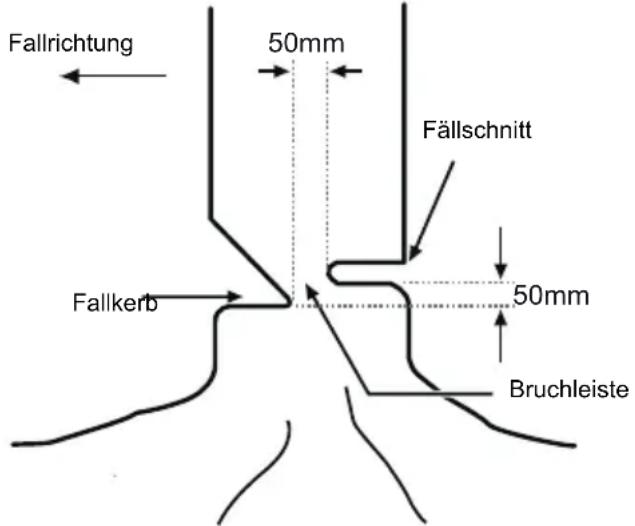

(DER ABSCHLIESSENDE SCHNITT

BEIM FÄLLEN EINES BAUMES, DER AUF DER DEM

FALLKERB GEGENÜBERLIEGENDEN SEITE DES

BAUMES GEMACHT WIRD) Führen Sie den Fällschnitt mindestens 50 mm höher als den waagerechten Fallkerb aus. Führen Sie den Fällschnitt parallel zum waagerechten Fallkerb aus. Führen Sie den Fällschnitt so aus, dass genügend Holz stehen bleibt, um als Bruchleiste zu dienen. Die Bruchleiste hindert den Baum daran, sich zu verdrehen und in die falsche Richtung zu fallen. Schneiden sie nicht durch die Bruchleiste! Wenn der Fällschnitt sich der Bruchleiste nähert, sollte der Baum zu fallen begin- nen. Sollte die Gefahr bestehen, dass der Baum nicht in die gewünschte Richtung fällt, oder zurückschwankt und die Sägekette einklemmt, hören Sie mit dem Schnei- den auf, bevor der Fällschnitt vollständig ausgeführt ist, und verwenden Sie Holz-, Plastik- oder Aluminium- keile,um den Schnitt zu erweitern und den Baum in der gewünschten Fallrichtung fallen zu lassen.Ziehen Sie, sobald der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt, schalten Sie den Motor aus, setzen sie die Kettensäge ab und folgen Sie dann dem geplanten Rückzugspfad. Achten Sie auf fallende hoch liegende Äste und einen sicheren Halt.

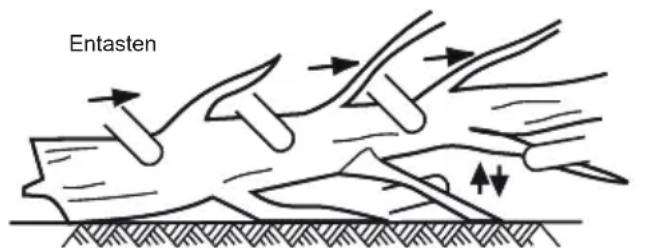

ENTASTEN EINES BAUMES

Entasten ist das Entfernen von Zweigen von einem gefällten Baum. Belassen Sie beim Entasten größere unten liegende Äste als Stützen, um den Baum über dem Boden zu halten.Entfernen Sie kleinere Äste in einem Schnitt. Äste, die unter Spannung stehen, sollten von unten nach oben geschnitten werden, um ein Einklemmen der Kettensäge zu vermeiden.

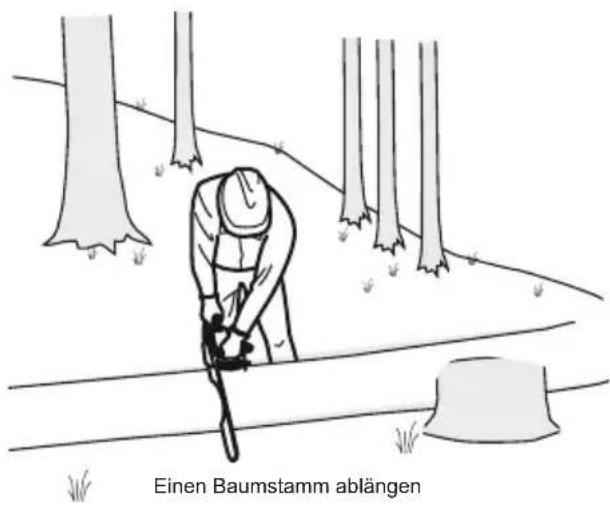

ABLÄNGEN EINES BAUMSTAMMS

Ablängen ist das Schneiden eines Baumsta-mms in Stücke. Es ist wichtig, dass Sie einen festen Stand haben und ihr Gewicht gleichm-äßig auf beide Füße verteilt ist. Sofern mögli-ch, sollte der Stamm erhöht liegen und durch Äste, Stämme oder Holzkeile gestützt werden. Befolgen Sie die folgenden Anweisungen, um sich das Schneiden zu erleichtern:

• Wenn der Stamm über die gesamte Länge gestützt wird, wird er von oben geschnitten (Oberschnitt).

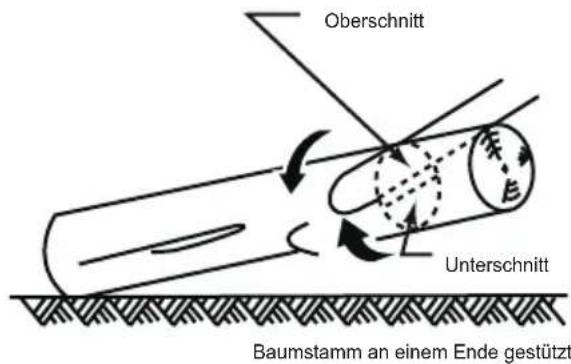

• Wenn der Stamm an einem Ende gestützt wird,schneiden Sie durch ein Drittel des Durch- 50mm 50mm Fallkerb Fällschnitt Bruchleiste Fallrichtung EntastenStützen Sie lange Baumstämme ab, bis sie durchgesägt sind.Deutsch (Übersetzung der originalen anleitungen) - 87 ARBEITSTECHNIKEN messers von der Unterseite (Unterschnitt). Führen Sie dann den abschließenden Schnitt als Ober- schnitt aus, der auf den ersten Schnitt trifft.

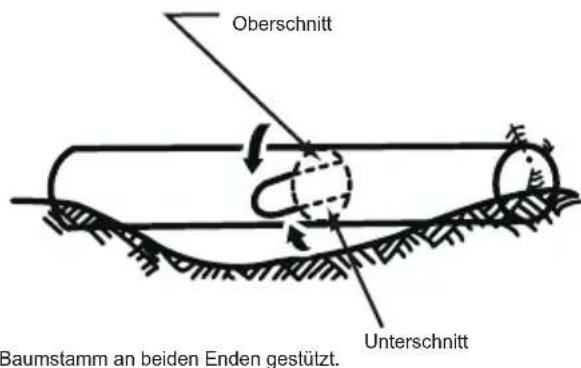

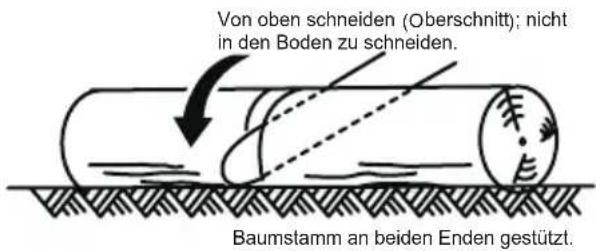

• Wenn der Stamm an beiden Enden gestützt wird,schneiden Sie durch ein Drittel des Durch- messers von oben (Oberschnitt). Führen Sie dann den abschließenden Schnitt als Unterschnitt über die unteren 2/3 aus, der auf den ersten Schnitt trifft.

• Stehen Sie beim Ablängen in Hanglage immer auf der vom Stamm aus höher gelegenen Seite. Um beim Abschluss des Schnitts vollkommen die Kon- trolle zu behalten, verringern Sie den Schnittdruck gegen Ende des Schnitts ohne Ihren festen Griff um die Griffe der Kettensäge zu lösen. Lassen Sie die Kette nicht in Kontakt mit dem Boden geraten. Warten sie nach Beendigung des Schnitts bis die Sägekette angehalten hat bevor sie die Kettensäge bewegen. Schalten Sie immer den Motor aus, bevor Sie sich von Baum zu Baum bewegen. Von oben schneiden

; nicht in den Boden zu schneiden. Baumstamm an beiden Enden gestützt. Baumstamm an einem Ende gestützt. Oberschnitt Unterschnitt Oberschnitt Baumstamm an beiden Enden gestützt. Unterschnitt Einen Baumstamm ablängen Stellen Sie sich beim Sägen auf die höher gelegene Seite, da der Stamm ins Rollen geraten könnte.88 - Deutsch (Übersetzung der originalen anleitungen) WARTUNG WARTUNG

Entfernen Sie immer erst den Akku aus dem Werkzeug, bevor Sie die Kettenspannung prüfen, oder Einstellungen an der Kette vornehmen. Tragen Sie beim Berühren von Kette, Schiene oder Bereichen um die Kette herum, Schutzhandschuhe.

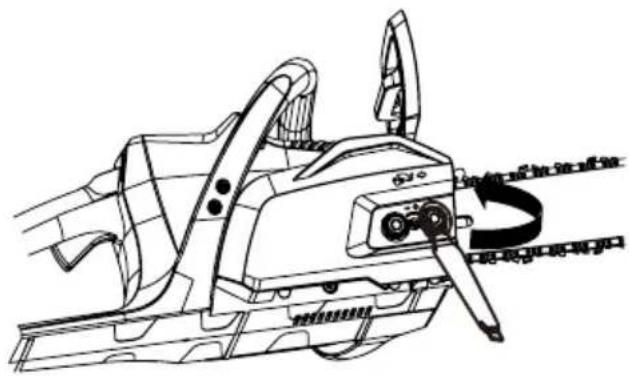

EINSTELLEN DER KETTENSPANNUNG

• Drehen Sie die Muttern der Kettenabdeckung gegen den Uhrzeigersinn, um die Muttern zu lockern. Die Schrauben zum Festziehen der Zahnkranzabdeckung müssen nicht vollständig entfernt werden, um die Kettenspannung einzustellen.

• Drehen Sie die Muttern der Kettenabdeckung gegen den Uhrzeigersinn, um die Muttern zu lockern. Die Schrauben zum Festziehen der Zahnkranzabdeckung müssen nicht vollständig entfernt werden, um die Kettenspannung einzustellen.

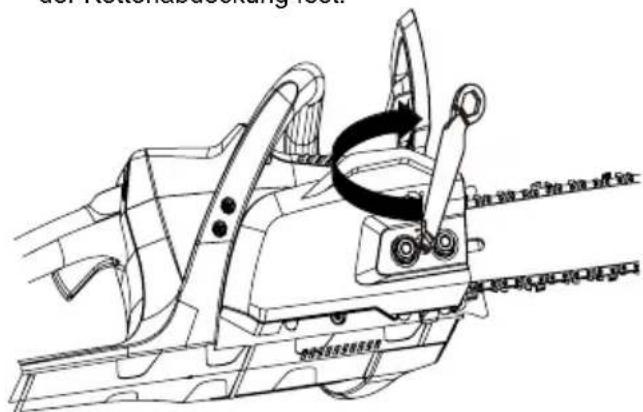

• Nachdem die Kette die gewünschte Spannung besitzt,ziehen Sie die Schrauben zum Festziehen der Kettenabdeckung fest.

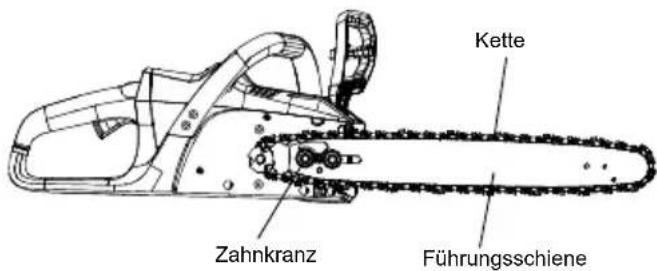

AUSTAUSCH VON SCHIENE UND

• Nehmen Sie den Akku aus der Kettensäge.

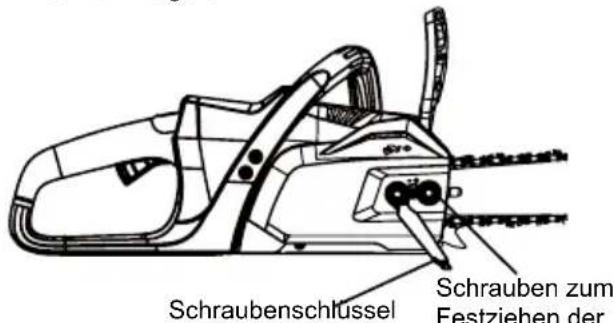

• Entfernen Sie den mitgelieferten Schr- aubenschlüssel von dem hinteren Griff.

• Entfernrn Sie die beiden Schrauben zum Festziehen der Kettenabdeckung von der Zahnkranzabdeckung durch drehen mit dem Schraubenschlüssel gegen den Uhrzeigersinn.

• Entfernen Sie die Kettenabdeckung von der Befestigungsäche.

• Die Schiene und Kette können jetzt entfernt werden,indem sie von dem Gehäuse der Säge gehoben werden und die Kette vor dem Zahnkranz gelöst wird.

• Entfernen Sie die alte Kette von der Schiene.

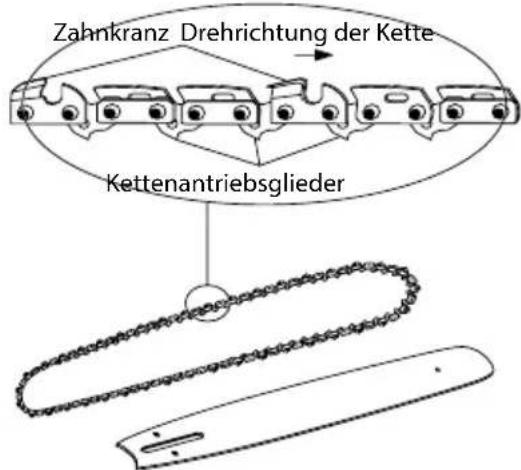

• Legen Sie die neue Sägekette in einer Schleife aus und glätten alle Knicke. Die Schneidzähne sollten auf die Richtung der Kettenrotation ausgerichtet sein. Drehen Sie die Schlinge um, wenn sie nach hinten gerichtet sind.

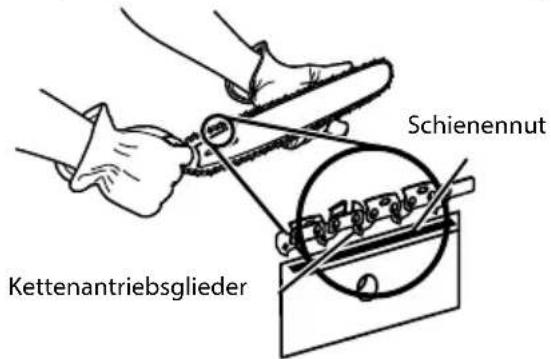

• Setzen Sie die Kettenglieder in die Schienennut.

• Positionieren Sie die Kette so,dass sich auf der Rückseite der Schiene eine Schleife bendet.

• Halten Sie die Kette in Position auf der Schiene und führen die Schleife um den Zahnkranz.

• Platzieren Sie die Schiene bündig auf die Befestigungsäche,so dass die Schienenbolzen in den länglichen Schlitzen der Schiene sitzen. Stellen Sie sicher, dass die Kette über dem Zahnkranz liegt. SchraubenschlüsselSchrauben zum Festziehen derKette Führungsschiene Zahnkranz Kettenantriebsglieder Zahnkranz Drehrichtung der KetteDeutsch (Übersetzung der originalen anleitungen) - 89

• Schlieben Sie die Kettenabdeckung.

• Drehen Sie die Kettenspannvorrichtung im Uhrzeigersinn,bis die Kette nicht mehr durchhängt und mit den Kettengliedern in dem Schienennut eng an die Schiene anliegt.

• Heben Sie die Spitze der Führungsschiene an and überprlü Sie, ob die Kette durchhängt.

• Lassen Sie die Spotize der Führung-sschiene los und drehen die Einstellschraube der Kette 1/2 Drehung im Uhrzeigersinn Wiederholen Sie diesen Vorgang, bis die Kette nicht mehr durchhängt.

• Halten Sie die Spitze der Führung-sschiene nach oben und ziehen die Schrauben zum Festziehen der Kettenabdeckung mit dem Schraubenschlüssel fest. Die Kette ist richtig gespannt,wenn sie nicht an der Unterseite der Führungsschiene durchhängt,die Kette liegt eng an,aber kann per Hand ohne Schwierigkeiten bewegt werden.

TRANSPORT DER KETTENSÄGE

Ziehen Sie vor dem Transport der Kettensäge den Stecker aus der Steckdose und schieben Sie die Kettenabdeckung über Schiene und Kette. Sollen mehrere Schnitte mit der Kettensäge durchgeführt werden, muss die Säge zwischen den Schnitten ausgeschaltet werden. HÜLLE FÜR DIE FÜHRUNGSSCHIENE Sobald die Sägearbeit beendet ist und immer wenn die Maschine transportiert wird, muss die Hülle für die Führungsschiene über die Kette und die Schiene gescho- ben werden.

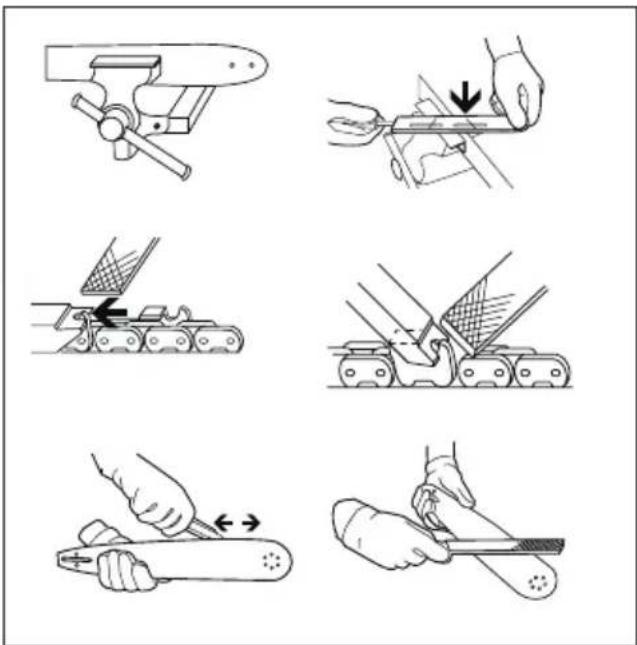

SCHÄRFEN DER SÄGEKETTE

Wenn die Kette nur noch unter Schwierigkeiten in das Holz eindringt,muss sie wie folgt geschärft werden:

• Setzen Sie die Kette unter Spannung.

• Befestigen Sie die Schiene in einem Schraubstock, so dass die Kette rutschen kann.

• Befestigen Sie die Feile am Feilenhalter und setzen Sie sie in einem 35° Winkel an den Schneider an.

• Feilen Sie ausschlieblich mit Vorwärtss-chwüngen, bis der abgenutzte Teil der Schnittkante entfernt wurde.

• Zählern Sie als Referenzwert die Anzahl der Schwünge, die Sie am Schneider durchführen, und verwenden Sie bei allen anderen Schneidern dieselbe Anzahl an Schwüngen.

• Sollte nach mehrmaligem Schärfen die Tiefenlehre aus der Schablone hervorstehen, müssen Sie das Niveau zurücksetzen. Verwenden Sie hierzu eine Flachfeile.Runden Sie zum Abschluss die Tiefenlehre ab. BITTE BEACHTEN:Wir empfehlen, dass Sie tiefe oder wichtige Schärfarbeiten durch einen Kundendienst, der über einen elektrischen Schärfer verfügt, ausführen las- sen.

PFLEGE DER FÜHRUNGSSCHIENE

• Reinigen Sie nach der Arbeit mit einem Kratzhaken die Nut und die Ölkanäle.

• Trimmen Sie von Zeit zu Zeit die Seiten der Gleitschienen mit einer Flachfeile.

• Wird dies über einen längeren Zeitraum hinweg nicht getan, könnten die scharfen Kanten abbrechen und die Schiene beschädigen. WARTUNG Schienennut Kettenantriebsglieder90 - Deutsch (Übersetzung der originalen anleitungen)

WARNUNG ! Verwenden Sie zur Wartung nur Original Ersatzteile.Der Einsatz von anderen Teilen kann eine Gefahr verur- sachen oder das Produkt beschädigen.

WARNUNG ! Entfernen Sie zur Vermei- dung schwerer Verletzungen bei der Reinigung oder der Durchführung an- derer Wartungsarbeiten immer erst den Akku aus dem Werkzeug.

PRÜFEN DES KETTENÖLS

• Prüfen Sie anhand des Ölmessstabs die Menge des Öls in der Kettensäge.

WARNUNG! Überprüfen Sie vor jedem Einsatz der Säge die Kettenspannung.

WARNUNG! Uwe Verwenden Sie die Säge niemals mit unzureichend geölter Kette, da die Säge dadurch beschädigt werden könnte und es ein Sicherheitsrisiko darstellt. Prüfen Sie vor jedem Einsatz den Ölstand!

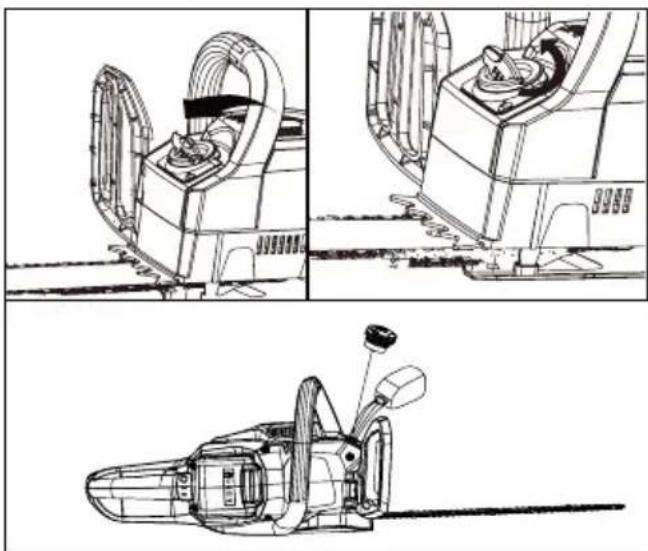

NACHFÜLLEN VON SCHIENEN &

• Schrauben Sie den Deckel auf und nehmen Sie ihn vom Öltank.

• Füllen Sie das Öl in den Öltank und beobachten sie dabei den Ölmessstab Sie darauf, dass kein Schmutz in den Öltank gerät während sie das Öl einfüllen.

• Setzen Sie den Deckel wieder auf und drehen Sie ihn fest.

• Ein gefüllter Öltank ermöglicht Ihnen die Verwendung der Säge für 20-40min.

ALLGEMEINE WARTUNG UND PFLEGE

Überprüfen Sie das gesamte Produkt vor jeder Be- nutzung auf beschädigte, fehlende oder lose Teile, wie Schrauben,Bolzen, Muttern, Deckel usw. Schrauben Sie alle Befestigungen und Deckel fest und verwenden Sie dieses Produkt nicht, bis alle fehlenden oder beschädigten Teile ersetzt wurden. Bitte wenden Sie sich für weitere Hilfe an den Kundendienst. Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe sind anfällig gegen Lösungsmittel und können durch ihre Verwendung beschädigt werden. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfernen.

WARNUNG! Lassen Sie niemals Brems- li üssigkeiten, Benzine,Produkte auf Erdölbasis, Rostlöser usw. mit den Plas- tikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufwe- ichen oder zerstören, was zu schweren Verletzungen führen kann. AUFBEWAHRUNG

LAGERUNG DES PRODUKTS

• Entnehmen Sie vor der Einlagerung den Akku aus dem Gerät.

• Befreien Sie das Gerät von allen Fremdkörpern.

• Lagern Sie ihn an einem für Kinder unzugänglichem Ort.

• Von Korrosionsmitteln, wie Gartenche-mikalien und Streusalz, fernhalten.

• Lagern und laden Sie den Akku an einem Ort mit normaler Umgebungstemperatur. Bei Temperaturen unter oder über einer normalen Umgebungstemperatur reduziert sich die Lebensdauer eines Akkus.

• Lagern Sie Akkus niemals in „entladenem“ Zustand. Lagern Sie Akkus mit einem Ladezustand von 30%- 50%.

• Lagern Sie den Akku trocken und bei einer Temperatur von weniger als 27C.

• Die Auadekapazität von Akkus verringert sich im Laufe der Zeit. Je höher die Temperatur ist, umso schneller verliert der Akku seine Auadekapazität. Wenn Sie Ihr Gerät während längerer Zeiträume nicht verwenden, sollten Sie den Akku jeden Monat oder alle zwei Monate auaden. Dadurch verlängert sich die Lebensdauer des Akkus. WARTUNGDeutsch (Übersetzung der originalen anleitungen) - 91 FEHLERBEHEBUNG

PROBLEM MÖGLICHE URSACHE LÖSUNG

Führungsschiene und Kette werden heiß und rauchen. Überprüfen Sie, ob die Kette zu fest gespannt ist. Spannen Sie die Kette. (Siehe Diagramm 12) Kein Öl im Öltank Füllen Sie den Öltank Die Auslassöffnung ist durch Ablagerungen blockiert. Lesen Sie die Bedienungsanleitung, um zu lesen wie Sie die Führungsschiene entfernen und Ablagerungen entfernen. Der Öltank ist durch Ablagerungen blockiert. Reinigen Sie den Öltank und füllen ihn wieder mit sauberem Öl. Die Führungsschiene und Öltankdeckel sind durch Ablagerungen blockiert. Reinigen Sie die Ablagerungen des Öltankdeckels. Der Zahnkranz oder die Führungsrollen sind durch Ablagerungen blockiert. Reinigen und entfernen Sie die Ablagerungen von dem Zahnkranz und der Führungsrolle. der Motor läuft, aber die kette bewegt sich nicht. Die Kette ist zu stark gespannt. Lesen Sie die Anleitung zur Kettenspannung oben in dieser Bedienungsanleitung. Überprüfen der Führungsschiene und der Sägekette (Siehe Diagramm 12) Überprüfen der Führungsschiene und der Sägekette auf Schäden. Entfernen Sie den Akku aus dem Gerät. Nehmen Sie die Schutzabdeckung ab und entfernen die Führungsschiene und Kette. Reinigen Sie alle Ablagerungen an der Kettensäge. Nachdem alle Ablagerungen entfernt sind, legen Sie den Akku wieder ein und benutzen die Kettensäge.. Wenn der Zahnkranz sich dreht, dreht sich auch der Motor. Wenn der Zahnkranz sich nicht dreht, kontaktieren Sie den Kundendienst. Der Motor läuft, die Kette dreht sich, sägt aber nicht Stumpfe Kette Schärfen oder ersetzen Sie die Kette. Kette falsch herum montiert. Lesen Sie Austausch der Führungsschiene und Kette oben in dieser Bedienungsanleitung. Die Kette könnte zu stark gespannt oder zu locker sein. Lesen Sie Neuspannen der Kette in dieser Bedienungsanleitung. Kettensäge startet nicht. Die Kettenbremse ist eingelegt. Ziehen Sie die Kettenbremse in Ihre Richtung, bis die Kettenbremse gelöst ist. Kein elektrischer Kontakt zwischen Kettensäge und Akku. Zum Einsetzen des Akkus sicherstellen, dass die Laschen an dem Akkufach eingerastet sind. Der Akkupack ist leer. Auaden des Akkus Die Auslösesperre und der Auslöser sind nicht gleichzeitig gedrückt. Drücken Sie die Auslösesperre und halten sie, drücken Sie dann den Auslöser, um die Kettensäge zu starten. Der Akku und das Elektrowerkzeug sind zu heiß oder kalt. Lesen Sie das Kapitel zur Wartung von Akkus und Ladegerät in dieser Bedienungsanleitung. Motor läuft, aber sägt nicht normal. Motor stoppt nach ca. 3 Sekunden. Laden Sie den Akku auf. Wenn das Gerät sich beim Sägen ausschaltet und piept, bendet es sich im Schutzmodus. Das schützt die Schaltkreise vor Schäden. Lassen Sie den Auslöser los und starten die Kettensäge erneut. Lassen Sie die Kettensäge die Arbeit machen und sägen Sie nicht mit Gewalt. Akku ist nicht geladen. Den Akku auaden. Lesen Sie die Bedienungsanleitung für den Akku und das Ladegerät für den korrekten Ladevorgang. Die Kette muss geschmiert werden, und die Reibung ist erhöht, wenn sie nicht richtig gewartet wird. Stellen Sie sicher, dass die Kette immer geschmiert ist, indem Sie das Schienen- und Kettenöl niemals leer laufen lassen. Falsche Temperatur zur Akkulagerung. Lassen Sie den Akku immer auf Zimmertemperatur abkühlen.92 - Deutsch (Übersetzung der originalen anleitungen) TECHNISCHE DATEN Technische Daten Typ Kabellos, akkubetrieben Akkupack Li 402A Ladegerät Li 40CGR Ladezeit 60 min. Schienenlänge 356 mm Kettenteilung 9.5 mm Kettenprüehre 1.09 mm Kettenart 90PX052X Art der Führungsschiene 144MLEA041 Kettenölbehälterkapazität 0.09L Gewicht (ohne Akku) 3.8 kg Gewicht (mit Akku) 4.7 kg EC KONFORMITÄTSERKLÄRUNG (nur für Europa) Hersteller: Changzhou Globe Co., Ltd. Adresse: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China Name und Adresse der Person, die autorisiert ist, die technische Dokumentation zusammenzustellen: Name: Gary Gao Naixin (Leiter Motorgartengeräte) Adresse: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996 Koln Germany Hiermit erklären wir, dass das Produkt Kategorie .........................................................................................................KABELLOSE KETTENSÄGE Model..........................................................................................................................................Li 40CS Seriennummer ................................................................................................. siehe Produkt-Typenschild Baujahr ..............................................................................................................siehe Produkt-Typenschild ■ mit den entsprechenden Bestimmungen der Maschinenrichtlinie (2006/42/EC) übereinstimmt ■ mit den Bestimmungen der folgenden anderen EC-Richtlinien übereinstimmt EMC Richtlinie (2014/30/EU), Richtlinie 2000/14/EC über Geräuschemissionen wie durch 2005/88/EC geändert RoHS Richtlinie 2011/65/EC und weiterhin erklären wir, dass ■ die folgenden (Teile/Bestimmungen aus) europäischen harmonisierten Normen verwendet wurden EN 60745-1, EN 60745-2-13, EN 55014-1, EN 55014-2, EN ISO 3744 Gemessener Schallleistungspegel: LWA: 102.7 dB(A) Garantierter Schallleistungspegel: 106 dB(A) Konformitätsbeurteilungsmethode zu Anhang V/Richtlinie 2000/14/EC Die EG-Baumusterprüfbescheinigung XXXXXX wird von Intertek Deutschland GmbH(benannte Stelle 0905) ausgestellt. Ort, Datum: Changzhou, 22/07/2016 Unterschrift: Gary Gao Naixin (BEng, CEng, MIET) Vizepräsident TechnikFrançais (Traduction à partir du mode d'emploi d'origine) - 93

MISE EN MARCHE ET ARRÊT

BASISCHTECHNIEKEN VOOR HET VEL-
