LIETOŠANAS INSTRUKCIJA Li 40CS MCCULLOCH

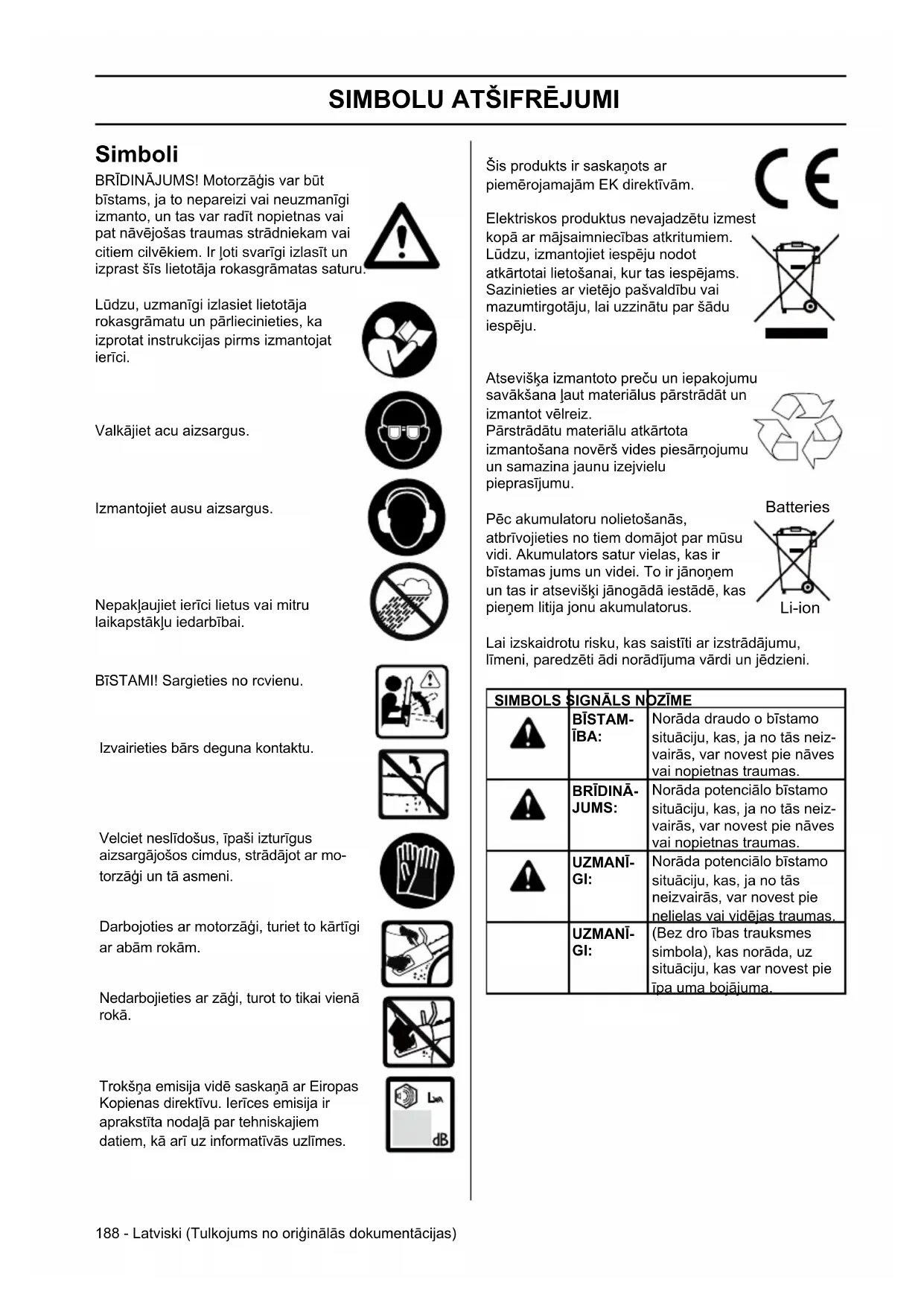

Simboli BRĪDINĀJUMS! Motorzāģis var būt bīstams, ja to nepareizi vai neuzmanīgi izmanto, un tas var radīt nopietnas vai pat nāvējošas traumas strādniekam vai citiem cilvēkiem. Ir ļoti svarīgi izlasīt un izprast šīs lietotāja rokasgrāmatas saturu. Lūdzu, uzmanīgi izlasiet lietotāja rokasgrāmatu un pārliecinieties, ka izprotat instrukcijas pirms izmantojat ierīci. Valkājiet acu aizsargus. Izmantojiet ausu aizsargus. Nepakļaujiet ierīci lietus vai mitru laikapstākļu iedarbībai. BīSTAMI! Sargieties no rcvienu. Izvairieties bārs deguna kontaktu. Velciet neslīdošus, īpaši izturīgus aizsargājošos cimdus, strādājot ar mo- torzāģi un tā asmeni. Darbojoties ar motorzāģi, turiet to kārtīgi ar abām rokām. Nedarbojieties ar zāģi, turot to tikai vienā rokā. Trokšņa emisija vidē saskaņā ar Eiropas Kopienas direktīvu. Ierīces emisija ir aprakstīta nodaļā par tehniskajiem datiem, kā arī uz informatīvās uzlīmes. Šis produkts ir saskaņots ar piemērojamajām EK direktīvām. Elektriskos produktus nevajadzētu izmest kopā ar mājsaimniecības atkritumiem. Lūdzu, izmantojiet iespēju nodot atkārtotai lietošanai, kur tas iespējams. Sazinieties ar vietējo pašvaldību vai mazumtirgotāju, lai uzzinātu par šādu iespēju. Atsevišķa izmantoto preču un iepakojumu savākšana ļaut materiālus pārstrādāt un izmantot vēlreiz. Pārstrādātu materiālu atkārtota izmantošana novērš vides piesārņojumu un samazina jaunu izejvielu pieprasījumu. Pēc akumulatoru nolietošanās, atbrīvojieties no tiem domājot par mūsu vidi. Akumulators satur vielas, kas ir bīstamas jums un videi. To ir jānoņem un tas ir atsevišķi jānogādā iestādē, kas pieņem litija jonu akumulatorus. Lai izskaidrotu risku, kas saistīti ar izstrādājumu, līmeni, paredzēti ādi norādījuma vārdi un jēdzieni.

SIMBOLS SIGNĀLS NOZĪME

BĪSTAM- ĪBA: Norāda draudo o bīstamo situāciju, kas, ja no tās neiz- vairās, var novest pie nāves vai nopietnas traumas. BRĪDINĀ- JUMS: Norāda potenciālo bīstamo situāciju, kas, ja no tās neiz- vairās, var novest pie nāves vai nopietnas traumas. UZMANĪ- GI: Norāda potenciālo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nelielas vai vidējas traumas. UZMANĪ- GI: (Bez dro ības trauksmes simbola), kas norāda, uz situāciju, kas var novest pie īpa uma bojājuma. Batteries Li-ionLatviski (Tulkojums no oriģinālās dokumentācijas) - 189 Satura rādītājs

Bojājumu novēršana ...............................................201 TEHNISKIE DATI Tehniskie dati ........................................................202 Eiropas Komisijas atbilstības deklarācija ..................202 Pirms darba uzsākšanas, ņemiet vērā: Lūdzu, uzmanīgi izlasiet lietotāja rokasgrāmatu.

BRĪDINĀJUMS! Ilgstoša atrašanās lielā troksnī var radīt ilgstošu dzirdes pasliktināšanos. Tāpēc vienmēr izmantojiet pārbaudītus dzirdes aizsargus.

BRĪDINĀJUMS! Nekādā gadījumā bez ražotāja atļaujas ierīces dizains nedrīkst tikt pārveidots. Vienmēr izmantojiet īstos piederumus. Neatļauti uzlabojumi un/vai piederumi var radīt nopietnas traumas vai strādnieka vai citu cilvēku nāvi. SATURS

BRĪDINĀJUMS! Motorzāģis var būt bīstams, ja to nepareizi vai neuzmanīgi izmanto, un tas var radīt nopietnas vai pat nāvējošas traumas strādniekam vai citiem cilvēkiem. Ir ļoti svarīgi izlasīt un izprast šīs lietotāja rokasgrāmatas saturu.190 - Latviski (Tulkojums no oriģinālās dokumentācijas) KAS IR KAS? Kas ir kas? 1.On/Off (Iesl./Izsl.) poga 2.Drošības slēdža poga 3.Slēdža mēlīte 4.Aizmugurējais rokturis 5.Priekšējais rokturis 6.Eļļas tvertnes vāciņš 7.Atrās apskates eļļas indikators 8.Ķēde 9.Aizsargs/ķēdes bremze 10.Stienis 11.Stieņa uzmava 12.Ķēdes nospriegotāja pielāgošanas skrūve 13.Virzošā stieņa pārsegs 14.Uzgriežņu atslēga 15.40V 2Ah atkārtoti uzlādējams litija jonu akumulators (Li 40CS) 16.40V akumulatora lādētājs (Li 40CGR) 17.Lietotāja rokasgrāmata

2Latviski (Tulkojums no oriģinālās dokumentācijas) - 191 VISPĀRĪGIE DROŠĪBAS PASĀKUMI

BRĪDINĀJUMS! Izmantojot elektris- kos instrumentus, vienmēr jāievēro pamata drošības pasākumi, lai maz- inātu aizdegšanās, elektriskā strāvas trieciena vai traumu risku. Kā arī, lūdzu, izlasiet un ņemiet vērā ieteiku- mus, kas ir rakstīti papildu drošības instrukcijā. Izlasiet visus drošības tehnikas brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana ir bīstama; tā var izraisīt elektrisko triecienu, aizdegšanos un nopiet- nas traumas.

PAREDZĒTAIS PIELIETOJUMS

Šis ķēdes zāģis ir paredzēts vadošās sliedes griešanas garumam atbilstoša diametra zaru, stumbru, baļķu un apaļkoku griešanai. Tas ir paredzēts tikai koka zāģēšanai. To var izmantot tikai pieaugušie darbam ārā. Neizmantojiet ķēdes zāģi citiem nolūkiem, izņemot iepriekš minētos. Šo ķēdes zāģi nevar izmantot profesionāliem koku griešanas pakalpojumiem. To nedrīkst izmantot bērni un personas, kurām nav atbilstoša personiskā aizsargaprīkojuma un apģērba. OBJEKTĪVIE RISKI: Pat lietojot ierīci paredzētajā veidā, vienmēr pastāv objektīvie riski, kas ir neizbēgami. Atbilstoši ierīces tipam un uzbūvei pastāv šādi potenciālie riski:

• Saskare ar atklātiem zāģa ķēdes zobiem (iezāģēšanas bīstamība)

• Piekļuve rotējošai zāģa ķēdei (iezāģēšanas bīstamība)

• Neparedzētas, pēkšņas sliedes kustības (iezāģēšanas bīstamība)

• Motorzāģa daļu atlekšana (sagriešanās / injekcijas bīstamība)

• Sagataves daļu atlekšana

• Sagataves daļiņu ieelpošana

• Ādas saskare ar eļļu

• Dzirdes traucējumi, ja lietošanas laikā netiek lietoti atbilstoši ausu aizsargi.

• Saglabājiet visus brīdinājumus un instrukcijas uzziņām nākotnē. Termins „elektroinstruments’’ brīdinājumā norāda gan uz elektrotīkla barošanas, gan akumulatora elektroinstrumentiem.

• Darba zonai jābūt tīrai un labi apgaismotai. Piegružotās un tumšās vietās palielinās negadījumu riski.

• Nelietojiet elektroinstrumentus eksplozīvā vidē, piemēram, uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Elektroinstrumenti rada dzirkste- les, kas var aizdedzināt putekļus vai tvaikus.

• Kad strādājat ar elektroinstrumentiem, bērniem un citiem vērotājiem jāstāv atstatus. Ārēji traucēkļi var izraisīt kontroles zudumu pār instru- mentu.

• Ķermenis nedrīkst pieskarties zemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Pastāv palielināts elek- triskā trieciena risks, ja jūsu ķermenis ir zemēts.

• Neļaujiet elektroinstrumentam atrasties lietū vai mitrumā. Ūdens iekļūšana elektroinstrumentā palielinās elektriskā trieciena risku.

• Strādājot ar elektroinstrumentiem, esiet uzmanī- gi, sekojiet savām darbībām un vadieties pēc ve- selā saprāta. Neizmantojiet elektroinstrumentus, ja esat noguris vai, lietojot narkotikas, alkoholu vai medikamentus. Mirklis neuzmanības, lietojot elektroinstrumentus, var izraisīt nopietnas traumas.

• Izmantojiet individuālo aizsardzības aprīkojumu. Obligāti valkājiet acu aizsarglīdzekļus.Aizsar- glīdzekļi, piemēram, putekļu maskas, neslīdoši darba apavi, ķiveres vai dzirdes aizsarglīdzekļi, tos atbilstoši izmantojot, mazinās traumatisma risku.

• Nepieļaujiet nejaušu ieslēgšanu. Pirms instru- menta pieslēgšanas barošanas avotam un/ vai akumulatoram, tā pacelšanas vai nešanas slēdzim jābūt izslēgtā pozīcijā. Elektroinstru- mentu nešana, pirkstam atrodoties uz slēdža, vai pieslēgšana barošanai, ja slēdzis ir ieslēgtā pozīci- ja, rada traumatisma risku.

• Pirms elektroinstrumentu ieslēgšanas izņemiet regulēšanas vai uzgriežņu atslēgas. Uzgriežņu vai regulēšanas atslēga, kas atstāta piestiprināta pie elektroinstrumenta rotējošās daļas, var izraisīt traumas.

• Nesniedzieties pārāk tālu. Pastāvīgi saglabā- jiet pareizu kāju pozīciju un līdzsvaru. Tas ļauj drošāk kontrolēt elektroinstrumentu negaidītās situācijās.

• Valkājiet atbilstošu apģērbu. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Turiet savus matus, apģērbu un cimdus atstatus no kustīgajām daļām. Vaļīgs apģērbs, rotaslietas vai gari mati var ieķerties kustīgajās daļās. ELEKTROINSTRUMENTU LIETOŠANA192 - Latviski (Tulkojums no oriģinālās dokumentācijas) VISPĀRĪGIE DROŠĪBAS PASĀKUMI

• Nepārslogojiet elektroinstrumentu. Izmantojiet savam uzdevumam atbilstošu elektroinstrumen- tu. UPareizais elektroinstruments paveiks darbu labāk un drošāk, ja to lieto ar tam paredzēto slodzi.

• Neizmantojiet elektroinstrumentu, ja nedarbo- jas slēdzis. Jebkurš elektroinstruments, kuru nav iespējams vadīt ar slēdzi, ir bīstams, un tam jāveic remonts.

• Atvienojiet instrumentu no barošanas avota, pirms veikt regulēšanu, piederumu maiņu vai novietot instrumentu glabāšanā. Šāda profi lak- tiskie drošības pasākumi mazina elektroinstrumenta nejaušas iedarbināšanas risku.

• Glabājiet elektroinstrumentus bērniem nepiee- jamā vietā un neļaujiet tos lietos personām, kas nepārzina attiecīgo elektroinstrumentu vai šīs instrukcijas.Neapmācītu lietotāju rokās elektroin- strumenti ir bīstami.

• Elektroinstrumentu kopšana. Pārbaudiet kustīgo daļu noregulējumu vai ķeršanos, detaļu lūšanu un jebkurus citus traucēkļus, kas var ietekmēt elektroierīces lietošanu. Ja elektroin- struments ir bojāts, pirms lietošanas tam jāveic remonts. Daudzus negadījumus izraisa slikti kopti elektroinstrumenti.

• Griezošajiem instrumentiem jābūt asiem un tīriem. Pareizi koptiem zāģēšanas instrumentiem ir asas griezošās virsmas, tādēļ tie mazāk ķeras, un tos ir vieglāk vadīt.

• Izmantojiet elektroinstrumentu, piederumus un instrumentu asmeņus utt. atbilstoši šīm instruk- cijām un atbilstoši instrumenta tipam, ņemot vērā darba apstākļus un veicamos darbus. Ja elektroinstrumenti tiek izmantoti darbiem, kuriem tie nav paredzēti, tas var izraisīt bīstamas situācijas. AKUMULATORU INSTRUMENTU

LIETOŠANA UN KOPŠANA

• Pirms akumulatora ievietošanas ierīcē pārliecinieties, ka slēdzis ir pārslēgts aptures stāvoklī vai bloķētā stāvoklī. Ievietojot akumu- latoru darbarīkā, kurš ir ieslēgts, jūs varat izraisīt nelaimes gadījumu.

• Šā darbarīka akumulatoru drīkst uzlādēt tikai ar tādu uzlādētāju, kuru ir noteicis ražotājuzņē- mums. Uzlādētājs, kurš ir piemērots noteiktam akumulatoru veidam, var izraisīt aizdegšanos, ja to lieto, lai uzlādētu cita veida akumulatoru.

• Bezvada elektriskajam darbarīkam drīkst lietot tikai viena noteikta veida akumulatoru. Lietojot cita veida akumulatoru, var notikt aizdegšanās.

• Kad akumulatoru nelietojat, raugieties, lai tā tuvumā nebūtu metāla priekšmetu, piemēram, papīra saspraužu, monētu, atslēgu, skrūvju, na- glu un citu lietu, kas var savienot akumulatora kontaktus, izraisot aizdegšanos vai apdegumus. Ja notiek akumulatora spaiļu īssavienojums, tad ir iespējami apdegumi un var izcelties ugunsgrēks.

• Ja, darbarīku nepareizi lietojot, noplūst akumu- latora šķidrums, tad nekādā gadījumā nepieska- rieties šim šķidrumam. Ja notiek noplūde, tad šķidruma skartās vietas bagātīgi noskalojiet ar tīru ūdeni. Ja akumulatora šķidrums nonāk acīs, tad vērsieties pie ārsta. Šķidrums, kas izplūst no akumulatora, var radīt kairinājumu un apdegumus. APKOPE

• Elektroinstrumentu kopšana drīkst veikt tikai kvalifi cēts remonta speciālists, kas izmanto tikai oriģinālās rezerves daļas. Tādā veidā tiek nodrošināta elektroinstrumenta drošība. ĪPAŠI DROŠĪBAS BRĪDINĀJUMI

• Visām ķermeņa daļām jāatrodas atstatus no mo- torzāģa, kamēr tas darbojas. Pirms iedarbināt motorzāģi, tas nekam nedrīkst pieskarties. Mirkļa neuzmanības rezultātā, strādājot ar mo- torzāģi, jūsu drēbes vai ķermeņa daļas var ieķerties motorzāģī.

• Turiet elektroinstrumentu tikai aiz izolētajām satveršanas virsmām, jo zāģa ķēde var sas- karties ar apslēptu elektroinstalāciju. Ja zāģa ķēde saskaras ar vadu, pa kuru plūst elektriskā strāva, elektroinstrumenta atklātās metāla daļas var vadīt strāvu un radīt operatoram elektrisko šoku.

• Vienmēr turiet motorzāģa aizmugurējo rokturi savā labajā rokā un priekšējo rokturi kreisajā rokā. Motorzāģa rokturu turēšana otrādi – ar otrādu roku tvērienu – palielina traumu risku, un to nekādi nedrīkst darīt.

• Valkājiet aizsargbrilles un dzirdes aizsargus. Ieteicams valkāt papildu aizsarglīdzekļus galvas, roku, kāju un pēdu aizsardzībai. Atbilstošs aizsar- gapģērbs mazinās traumu risku no lidojošiem gružiem vai nejaušas saskares ar zāģa ķēdi.

• Nestrādājiet ar motorzāģi kokā. Strādājot ar motorzāģi kokā, var būt traumas.

• Vienmēr saglabājiet pareizi pozīciju un darbiniet motorzāģi tikai, stāvot uz fi ksētas, drošas un horizontālas virsmas. Slidenas vai nestabilas virsmas, piemēram, kāpnes, var radīt līdzsvara vai kontroles pār motorzāģi zudumu.

• Ja zāģējat zaru, kas ir nospriegots, uzmanieties no atsitiena. Kad nospriegotās koka šķiedras tiek atbrīvotas, zars ar savu spēku var apgāzt operatoru un/vai padarīt zāģi nekontrolējamu.

• Esiet ļoti uzmanīgs, kad zāģējat krūmus un jaunos kokus. Lokamais materiāls var ieķerties zāģa ķēdē un triekties pret jums vai izsist no līdzs-Latviski (Tulkojums no oriģinālās dokumentācijas) - 193 VISPĀRĪGIE DROŠĪBAS PASĀKUMI vara.

• Pārnēsājiet motorzāģi izslēgtā stāvoklī un aiz priekšējā roktura, vērstu prom no ķermeņa. Trans- portējot vai glabājot motorzāģi, vienmēr uzlieciet sliedes pārsegu. Pareizi lietojot motorzāģi, maz- ināsies nejaušas saskares ar kustīgu ķēdi iespēja.

• Ievērojiet eļļošanas, ķēdes spriegošanas un pie- derumu maiņas instrukcijas. Nepareizi spriegota vai eļļota ķēde var saplīst vai palielināt atsitiena iespēju.

• Turiet rokturus sausus, tīrus un nepiesārņotus ar eļļu un ziežvielām. Eļļaini rokturi ir slideni un var izraisīt kontroles zudumu.

• Zāģējiet tikai koku. Neizmantojiet motorzāģi mērķiem, kuriem tas nav paredzēts. Piemēram: neizmantojiet motorzāģi plastmasas, mūra vai citu ne koka materiālu zāģēšanai. Ja motorzāģi izmanto darbiem, kuriem tas nav paredzēts, tas var izraisīt bīstamas situācijas.

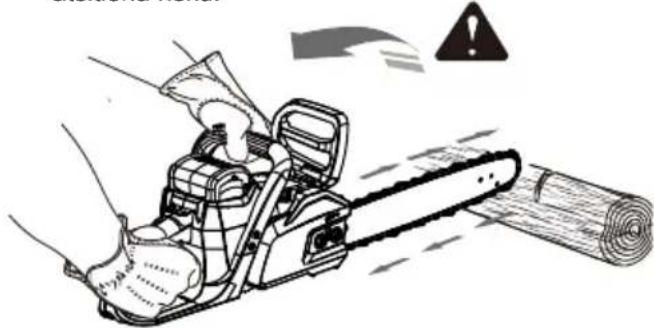

ATSITIENA IEMESLI UN TĀ

NOVĒRŠANA: Atsitiens var notikt, kad sliedes gals pieskaras kādam priekšmetam vai kad zāģējamais koka objekts iespiež zāģa ķēdi griezumā. Sliedes gala saskare ar šādiem priekšmetiem var izraisīt pēkšņu reakciju, atsitot sliedi atpakaļ pret operatoru. Ķēdes iespiešana sliedes augšdaļā var strauji atsists sliedi atpakaļ pret operatoru. Abi gadījumi var radīt kontroles zudumu pār zāģi, kas var izraisīt nopietnas traumas. Nepaļaujieties tikai uz zāģa drošības ietaisēm. Kā motorzāģa lietotājam jums jāveic vairāki pasākumi, lai padarītu zāģēšanu drošu pret negadījumiem un traumām. Atsitiens rodas no zāģa nepareizas lietošanas un/vai nepareizas darba procedūras vai apstākļiem; no tā var izvairīties, veicot pareizus drošības pasākumus:

• Turiet rokturus ar stingri satvērienu, lai īkšķis un pirksti pilnībā aptvertu motorzāģa rokturi un lai abas rokas satvertu rokturus, un novietojiet ķermeni un rokas tā, lai varētu noturēt atsitienu. Operators var kontrolēt atsitiena spēkus, ja ir veikti atbilstoši drošības pasākumi. Neatlaidiet motorzāģi. Skatiet 11. att.

• Nesniedziet pārāk tālu un nezāģējiet virs plecu augstuma. Tādā veidā tiek mazināts nejauša sliedes gala atsitiena risks un uzlabota kontrole pār motorzāģi negaidītās situācijās.

• Izmatojiet ražotāja norādītās maiņas sliedes un ķēdes. Nepareizas maiņas sliedes un ķēdes var izraisīt ķēžu plīšanu un/vai atsitienus.

• Ievērojiet motorzāģa ražotāja asināšanas un apkopes instrukcijas. Skaidas biezuma ier- obežotājizciļņa augstuma mazināšana var palielināt atsitiena risku.

Pētījumi liecina, ka rokas instrumentu vibrācijas dažiem cilvēkiem var veicināt tā dēvētā Raynaud’s Syndrome (Reino sindroms) attīstību. Šie simptomi var ietvert durstīšanas sajūtu, tirpumu un pirkstu bālumu, kas parasti parādās pēc aukstuma iedarbības. Šo simptomu parādīšanos veicina: iedzimtie faktori, aukstuma un mitruma iedarbība, diēta, smēķēšana un darba apstākļi. Ir pasākumi, kurus operators var veikt, lai potenciāli mazinātu vibrāciju iedarbību:

• Nodrošiniet ķermeņa siltumu aukstā laikā. Lietojot ierīci, valkājiet cimdus, lai plaukstas un locītavas būtu siltas. Pētījumi liecina, ka auksts laiks ir ļoti nozīmīgs faktors, kas veicina Raynaud’s Syndrome (Reino sindrom attīstību.

• Ik pēc laika apturiet darbu un veiciet vingrinājumus, kas uzlabo asins cirkulāciju.

• Strādājot jābūt biežiem pārtraukumiem. Ierobežojiet ekspozīciju vibrācijām dienā. Ja jūs izjūtat kādu no šiem simptomiem, nekavējoties apturiet ierīces lietošanu un sazinieties ar ārstu par šiem simptomiem.

• Šī ķēdes zāģa ieteicamā griešanas spēja ir 153 mm . un mazāk, lai pagarinātu zāģa mūžu un ļautu tam drošāk darboties.

• Baļķu zāģēšana ar lielāku diametru par norādīto izraisīs pārlieku zāģa nolietošanos. Baļķus ar mak- simālo diametru 229 mm .var zāģēt, bet to drīkst darīt reti un uzmanīgi.

• Lai atvieglotu zāģēšanu, ir izveidots integrēts pīķu buferis. Tas nodrošina stabilāku atbalsta punktu, zāģēšanas laikā piespiežot baļķi.

• Nepareizi lietojot, jebkurš ķēdes zāģis var būt nāvējošs. Ļoti ieteicams profesionāli apgūt šī darbarīka drošu un prasmīgu lietošanu.

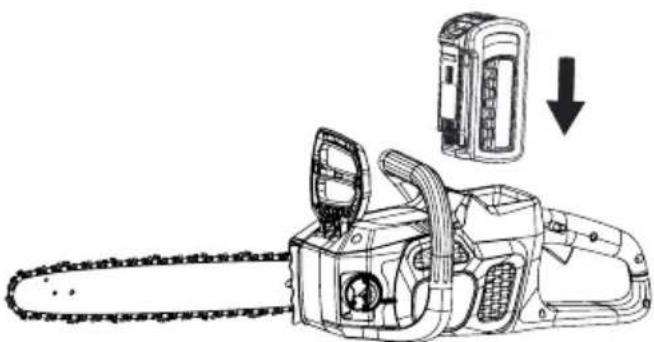

• Nospiediet bateriju nodalījuma atvēršanas pogu uz ķēdes zāģa.

• Novietojiet akumulatoru pretī akumulatoram paredzētajai atverei.

• Ievietojiet akumulatoru tam paredzētajā atverē līdz akumulatora izspiešanas poga novietojas paredzētajā vietā.

• Piespiediet akumulatoru līdz tas novietojas vietā. Kad tas būs pareizi ievietos, jūs dzirdēsiet klikšķi. PIEZĪME: bateriju komplekts kārtīgi turas rokturī, lai novērstu nejaušu izkustēšanos. Var būt nepieciešams spēcīgs rāviens, lai to izņemtu.

BRĪDINĀJUMS! Iegādājoties zāģi, akumulators var nebūt uzlādēts. Pirms pirmo reizi izmantojat motorzāģi, ievi- etojiet akumulatoru lādētājā un pilnībā uzlādējiet. Izlasiet visus drošības norādījumus un ievērojiet instrukcijas, kas norādītas akumulatora un lādētā- ja rokasgrāmatā. Ilgstoši uzglabājot motorzāģi, izņemiet akumulatoru. Kad motorzāģis atkal tiks izmantots, pilnībā uzlādējiet akumulatoru. Akumulatoram nav darbības traucējumu.

BRĪDINĀJUMS! Šis litija jonu akumu- lators ir aprīkots ar iekšējo drošinātāju uzraudzību, kas automātiski izslēgs ierī- ci, ja tā tiks pārslogota. Ja tā notiek, at- laidiet ieslēgšanas slēdzi, lai pārstartētu iekšējo drošinātāju uzraudzību.Latviski (Tulkojums no oriģinālās dokumentācijas) - 195 IESLĒGŠANA UN IZSLĒGŠANA

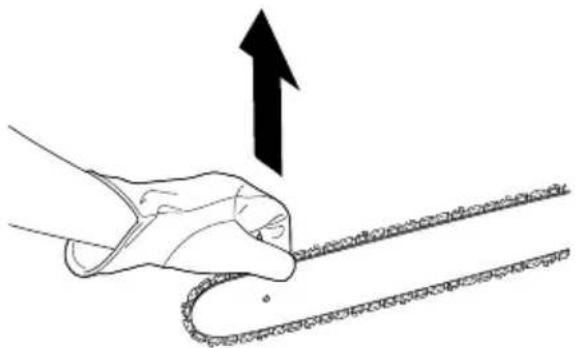

• Pavelciet ķēdi nost sliedes apakšas vidusdaļā. Atstarpei starp ķēdes zobiem un sliedi jābūt 3 mm līdz 4 mm.

• Ja nepieciešams pielāgot ķēdes spriegojumu, skatiet šīs rokasgrāmatas sadaļu Ķēdes spriegojuma regulēšana. BRĪDINĀJUMS! Obligāti atvienojiet motorzāģi no elektroapgādes tīkla, pirms pārbaudīt ķēdes spriegojumu vai veikt ķēdes regulēšanas darbus. Pieskaroties ķēdei vai vietām tās tuvumā, jāvalkā aizsargcimdi. Lai nepieļautu atsitienu, lūdzu, ievērojiet šos drošības pasākumus:

• Nekādā gadījumā nezāģējiet ar sliedes galu! Esiet ļoti uzmanīgs, kad turpināt aizsāktos zāģējumus!

• Vienmēr sāciet zāģējumus, kad motorzāģis jau sācis darboties.

• Nodrošiniet, lai motorzāģis vienmēr ir pareizi no- asināts.

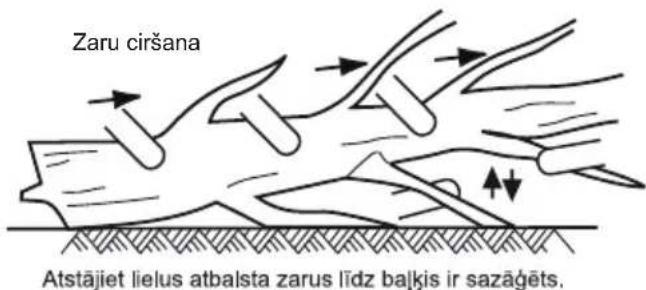

• Nekādā gadījumā nezāģējiet vairāk kā vienu zaru vienlaicīgi! Kad veicat atzarošanu, uzmanieties, lai neskartos pie citiem zariem.

• Veicot garināšanu, uzmanieties no stumbriem, kas atrodas ļoti tuvu cits citam. Ja iespējams, izmantojiet āzi.

Vienmēr turiet ķēdes zāģi ar labo roku pie aizmugurējā roktura un ar kreiso roku pie priekšējā roktura. Satveriet abus rokturus ar īkšķiem un plaukstu, aptverot rokturus. Pārliecinieties, ka kreisā roka tur priekšējo rokturi tā, lai īkšķis būtu zem roktura.

• Pirms darba sākšanas ievietojiet akumulatoru ierīcē.

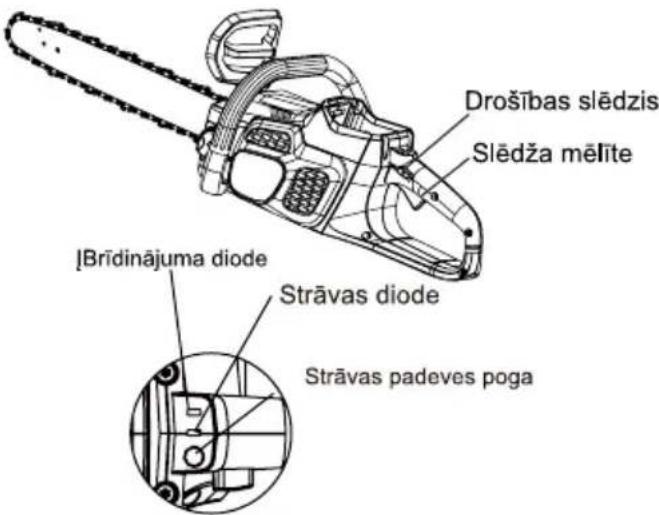

• Nospiediet ieslēgšanas/izslēgšanas slēdzi , lai slēdža mēlīte varētu darboties.

• Iedarbiniet mašīnu: sākumā nospiediet drošinātāja pogu un pēc tam nospiediet mēlīti.

• Atbrīvojiet jaudas slēdža sprūdu, lai apturētu ķēdes zāģi.

ĶĒDES BREMZES ĒLIETOŠANA

Pirms katras lietošanas reizes pārbaudiet ķēdes bremzes darbības stāvokli:

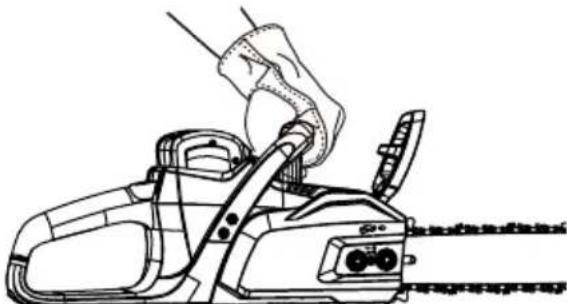

• Iedarbiniet ķēdes bremzi, griežot kreiso roku ap priekšējo rokturi tā, lai rokas augšpuse spiestu ķēdes bremzes sviru/rokas aizsargu pret stieni, ķēdei strauji rotējot. Abas rokas vienmēr turiet uz zāģu rokturiem.

• Atiestatiet ķēdes bremzi atpakaļ DARBĪBAS stāvoklī, satverot ķēdes bremzes sviras/rokas aizsarga augšpusi un velkot pret priekšējo rokturi. BRĪDINĀJUMS!Ja ķēdes bremze neka- vējoties neaptur ķēdi vai ķēdes bremze bez palīdzības nepaliek darbības stāvoklī, pirms lietošanas nogādājiet zāģi pilnvarotā servisa centrā, lai veik- tu remontu.

!196 - Latviski (Tulkojums no oriģinālās dokumentācijas) DARBA METODES

Vienmēr stāviet drošā pozā un turiet motorzāģi stingri abās rokās, kamēr motors darbojas.

Ja garināšanas un gāšanas darbus vienlaicīgi veic divas vai vairāk personas, gāšanas darbus jāveic atstatus no garināšanas darbiem par attālumu, kas vismaz divreiz pārsniedz gāžamā koka augstumu. Kokus nedrīkst gāzt tā, ka tas varētu apdraudēt cilvēkus, uzgāzties sakaru vai elektrolīnijām vai radīt materiālos zaudējumus. Ja koks tomēr saskaras ar sakaru vai elektrolīniju, nekavējoties jāsazinās ar attiecīgo līniju īpašnieku. Motorzāģa operatoram jāstāv augstākajā pusē, jo baļķis pēc apgāšanas var ripot vai slīdēt operatora atkāpšanās virzienā. Pirms zāģēšanas jāizplāno un jāiztīra atkāpšanās ceļš. Atkāpšanās ceļam jāatrodas atpakaļ un pa diagonāli pret iedomāto krišanas līnijas pagarinājumu.Pirms sākt gāzt kokus, apsveriet, uz kuru pusi koks dabiski nosveras, lielāko zaru izvietojumu un vēja pūšanas virzienu, lai noteiktu, uz kuru pusi koks kritīs.Noņemiet no koka netīrumus, akmeņus, nolobījušos mizu, naglas un stieples.

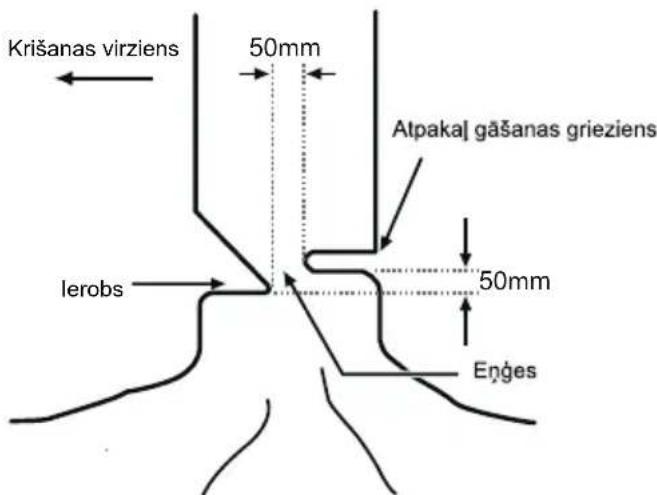

AIZZĀĢĒJUMA VEIKŠANA (AIZZĀĢĒJUMS

KRIŠANAS VIRZIENA NOTEIKŠANAI) Veiciet aizzāģ- ējumu 1/3 no koka diametrā perpendikulāri gāšanas virzienam. Vispirms veiciet apakšējo horizontālo aizzāģējuma griezumu; tādā veidā ne ķēde, ne sliede netiks iespiesta, veicot otro aizzāģējuma griezumu. GALVENAIS GĀŠANAS ZĀĢĒJUMS (GALĒJAIS KOKA GĀŠANAS ZĀĢĒJUMS, KURU VEIC AIZZĀĢĒJUMAM PRETĒJĀ PUSĒ) Galvenais gāšanas zāģējums jāveic vismaz 50 mm augstāk par horizontālo aizzāģējuma zāģējumu. Gāšanas zāģējumam jābūt paralēlam horizontālajam aizzāģējuma zāģējumam. Veiciet iezāģēšanu tā, lai paliktu pietiekami plata nepārzāģētā josla, kas darbojas kā “eņģes”. Šī josla neļauj kokam griezties un gāzties nepareizā virzienā. Nezāģējiet šo joslu. Kad gāšanas zāģējums tuvojas nepārzāģētajai joslai, koks sāks gāzties. Ja pastāv iespēja, ka koks var nekrist vajadzīgajā virzienā vai var sagāzties atpakaļ un iespiest zāģa ķēdi, pārtrauciet zāģēšanu, pirms gāšanas zāģējums ir pabeigts un izmantojiet koka, plastmasas vai alumīnija ķīļus, lai atplēstu zāģējumu un gāztu koku vajadzīgajā virzienā. Kad koks sāk krist, izņemiet motorzāģi no zāģējuma, apturiet motoru, nolieciet motorzāģi un atkāpieties pa plānoto atkāpšanās ceļu. Uzmanieties no zaru, kas atrodas virs jums, lūšanas un skatieties zem kājām. ATZAROŠANA Atzarošana nozīmē nogāzta koka zaru nozāģēšanu. Veicot atzarošanu, atstājiet lielākos apakšējos zarus, lai tie tur stumbru atstatus no zemes. Nogrieziet mazos zarus ar vienu zāģējumu.Nospiegotus zarus jāzāģē no apakšas uz augšu, lai tie neiespiestu zāģa ķēdi. GARINĀŠANA Garināšana ir stumbra šķērseniska sadalīšana. Ir ļoti svarīgi, lai jūs ar kājām stingri balstītos uz zemes un jūsu svars būtu vienmērīgi sadalīts uz abām kājām. Kad iespējams, stumbru jābalsta ar zariem, baļķiem vai ķīļiem. Izpildiet šo vienkāršo procedūru, lai atvieglotu zāģēša- nu:

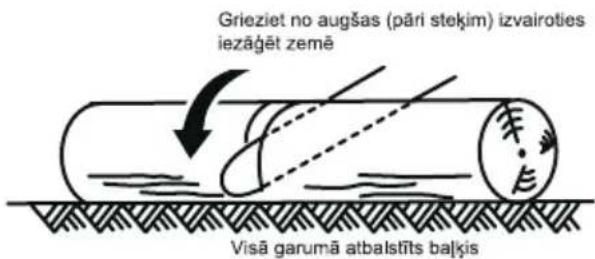

• Ja zāģis tiek balstīts visā tā garumā, to zāģē no augšas (ar ķēdes promejošo daļu).

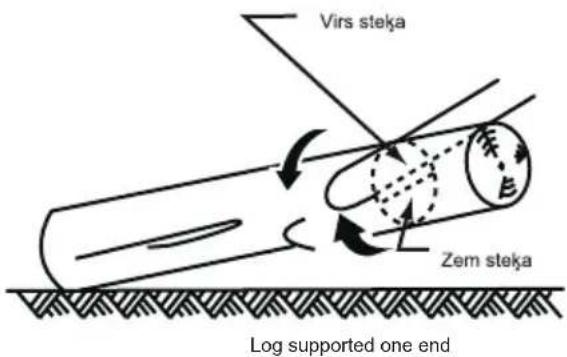

• Kad baļķis tiek balstīts vienā galā, iezāģējiet 1/3 no diametra no apakšas (ar ķēdes promejošo daļu). Pēc veiciet galējo zāģējumu ar ķēdes atpakaļejošo daļu, lai savienotu to ar pirmo zāģējumu.

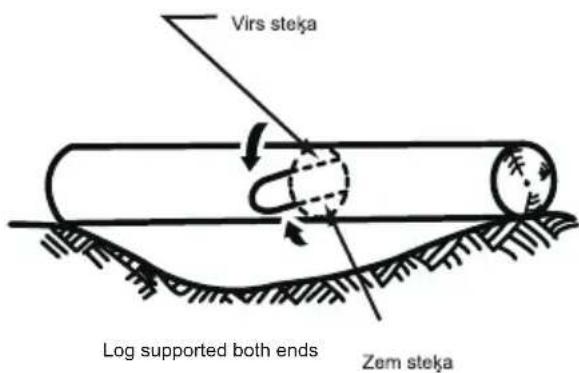

• Kad baļķis tiek balstīts abos galos, iezāģējiet 1/3 no diametra no augšas (ar ķēdes atpakaļejošo daļu). Pēc tam pārzāģējiet atlikušās 2/3 ar ķēdes promejošo daļu, lai savienotu zāģējumu ar zāģējumu.

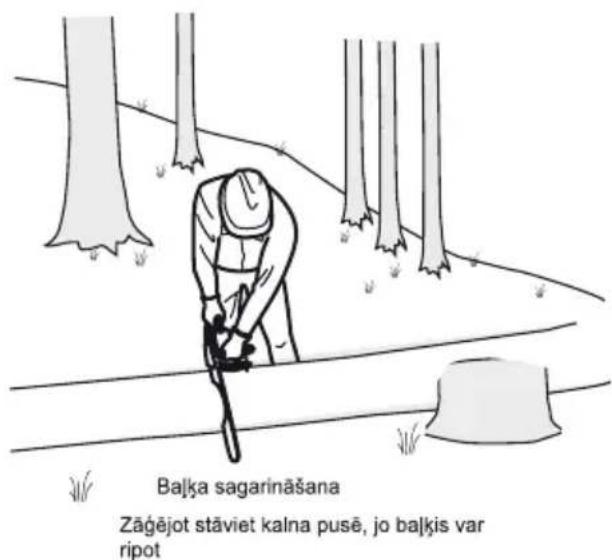

• Ja veicat garināšanu slīpumā, obligāti stāviet aug- 50mm 50mm IerobsKrišanas virziens Zaru ciršanaLatviski (Tulkojums no oriģinālās dokumentācijas) - 197 DARBA METODES stākajā pusē no baļķa. Kad veicat izzāģēšanu, lai saglabātu kontroli, samaziniet zāģēšanas spiedienu zāģējuma beigu daļā, nemazinot motorzāģa rokturu satvēriena spēku. Neļaujiet ķēdei saskarties ar zemi. Pēc zāģējuma pabeigšanas pagaidiet, līdz zāģa ķēde apstāsies, pirms kustināt motorzāģi. Obligāti apturiet motoru, pirms pāriet no viena koka uz citu. Log supported one end Log supported both ends198 - Latviski (Tulkojums no oriģinālās dokumentācijas) APKOPE APKOPE

BRĪDINĀJUMS! Vienmēr izņemiet aku- mulatoru no ierīces, pirms pārbaudāt ķēdes spriegojumu vai regulējat ķēdi. Pieskaroties ķēdei, stienim vai vietām ķēdes tuvumā, lietojiet aizsargcimdus.

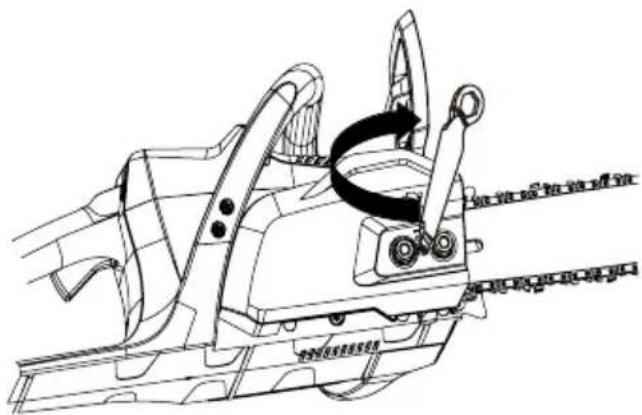

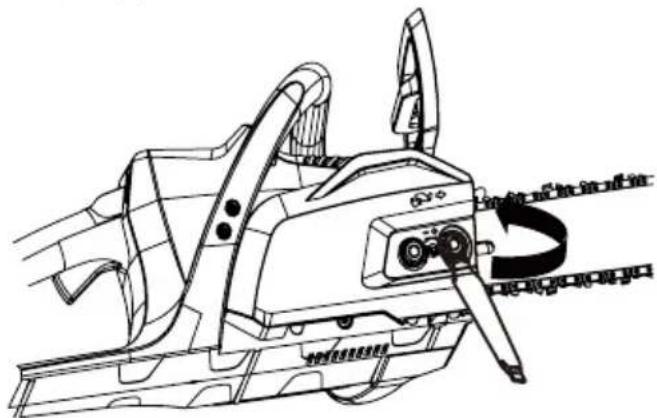

ĶĒDES SPRIEGOTĀJA REGULĒŠANA

• Lai atlaistu vaļīgāk uzmavas, ar komplektā iekļauto uzgriežņu atslēgu pagrieziet ķēdes pārsega noslēdzošās uzmavas pretēji pulksteņrādītāja virzienam. Ķēdes pārsega noslēdzošās uzmavas nav pilnībā jānoņem, lai pielāgotu zāģa ķēdes spriegojumu.

• Pagrieziet ķēdes spriegotāja regulēšanas skrūvi pulksteņrādītāja virzienā, lai palielinātu ķēdes spri- egojumu, un pretēji pulksteņrādītāja virzienam, lai samazinātu ķēdes spriegojumu.

• Kad ir sasniegts vēlamais ķēdes spriegojums, pievelciet ķēdi ar ķēdes rata vāka pievilkšanas uzgriežņiem.

• Noņemiet komplektā iekļauto uzgriežņu atslēgu no aizmugurējā roktura.

• Noņemiet abus ķēdes rata vāka pievilkšanas uzgriežņus no ķēdes rata vāka, pagriežot tos ar uzgriežņu atslēgu pretēji pulksteņrādītāja virzie- nam.

• Noņemiet ķēdes rata vāku no montāžas virsmas.

• Tad ķēdi un sliedi varat noņemt, paceļot to no zāģa galvenā korpusa un atlaižot ķēdi no ķēdes rata.

• Noņemiet veco ķēdi no sliedes.

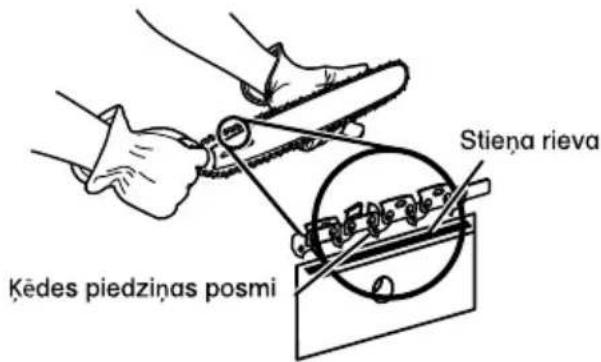

• Izkārtojiet jauno zāģa ķēdi cilpā un iztaisnojiet visus savijumus. Ķēdes zobiem jābūt vērstiem ķēdes rotācijas virzienā. Ja tie ir vērsti atpakaļ, pagrieziet cilpu otrādi.

• Ievietojiet ķēdes piedziņas izciļņus sliedes rievā.

• Novietojiet ķēdi tā, lai sliedes aizmugurē izveidotos cilpa.

• Noturiet ķēdi vietā uz sliedes un aplieciet cilpu ap ķēdes ratu. StienisLatviski (Tulkojums no oriģinālās dokumentācijas) - 199 APKOPE

• Uzstādiet sliedi vienā līmenī pret montāžas virsmu tā, lai sliedes radzes atrastos sliedes garajā rievā. Pārliecinieties, ka ķēde ir novietota virs ķēdes rata.

• Nomainiet ķēdes rata vāku.

• Pilnībā nospriegojiet ķēdi, pagriežot ķēdes spriegotā- ja regulēšanas skrūvi pulksteņrādītāja virzienā, līdz ķēde cieši pieguļ sliedei un piedziņas izciļņi atrodas sliedes rievā.

• Paceliet vadības sliedes galu uz augšu, lai pār- baudītu ieliekumu.

• Atlaidiet vadības sliedes galu un pagrieziet ķēdes spriegotāja regulēšanas skrūvi pulksteņrādītāja virzienā par 1/2 apgriezienu. Atkārtojiet šo procesu, līdz ieliekumu vairs nav.

• Turiet vadības sliedes galu uz augšu un pievelciet ķēdes rata vāka pievilkšanas uzgriežņus, pagriežot tos ar uzgriežņu atslēgu. Ķēde ir pareizi nospriego- ta, kad vadības sliedes apakšpusē nav ieliekuma, ķēde ir pieguļoša, bet to var brīvi pagriezt ar roku.

MOTORZĀĢA TRANSPORTĒŠANA

Pirms motorzāģa transportēšanas obligāti atvienojiet to no kontaktligzdas un uzlieciet uz sliedes un ķēdes maksti. Ja ar motorzāģi paredzēts veikt vairākus zāģējumus, starp zāģēšanas reizēm tas jāizslēdz. SLIEDES MAKSTS Ķēdes maksti jāuzliek uz ķēdes un sliedes, tiklīdz zāģēšana ir pabeigta un kad mašīna ir jātransportē.

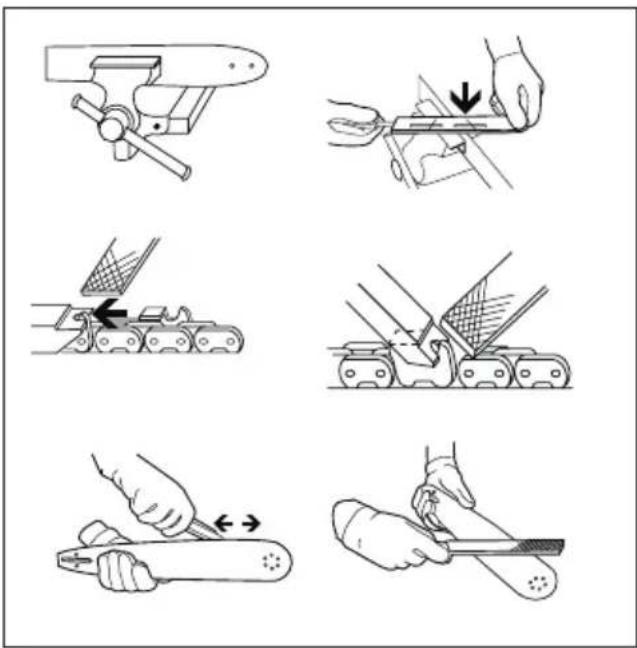

Ja ķēde sāk zāģēt ar grūtībām, tā jāasina šādi:

• Nostipriniet sliedi skrūvspīlēs tā, lai ķēde var brīvi slīdēt.

• Iestipriniet vīli tās turētājā un novietojiet pret zobu 35° leņķī.

• Vīlējiet tikai ar kustību uz priekšu, līdz visas zoba asmens nodilušās daļas ir novīlētas.

• Saskaitiet, cik reizes vīlējāt vienu zoba asmeni, lai iegūtu orientējošu skaitu, cik reizes vīlēt pārējos zobus.

• Ja dziļuma mērītājs pēc vairākkārtējas uzasināšanas atvirzās no šablona, atjaunojiet tā līmeni. Izmantojiet plakanu vīli.

• Beigās apvīlējiet skaidas biezuma ierobežotājizcilni. PIEZĪME: Mēs iesakām dziļu vai sevišķi svarīgu asināšanu veikt servisa centrā, kur ir pieejams elektriskais asinātājs. SLIEDES APKOPE

• Kad esat pabeidzis darbu, iztīriet vadrievu un eļļas kanālus ar skrāpja āķi.

• Periodiski apvīlējiet rievas malas ar plakanu vīli. Ja tas ilgākā laikā netiek darīts, var atlūst metāla skaidas un bojāt sliedi.

• Ja viena mala ir augstāka par otru, nepieciešams tās novīlēt vienādi ar plakanu vīli un pēc tam nolīdz- ināt ar vīli vai smalko smilšpapīru.200 - Latviski (Tulkojums no oriģinālās dokumentācijas) APKOPE BRĪDINĀJUMS! Veicot apkopi, izman- tojiet tikai identiskas rezerves daļas. Jebkādi citu detaļu izmantošana var izraisīt bīstamību vai produkta bojāju- mus. BRĪDINĀJUMS! Ja nepieciešama de- taļu nomaiņa, tad šim nolūkam drīkst izmantot tikai oriģinālās detaļas. Citu rezerves daļu izmantošanas gadījumā var rasties briesmas un ir iespējami darbarīka bojājumi.

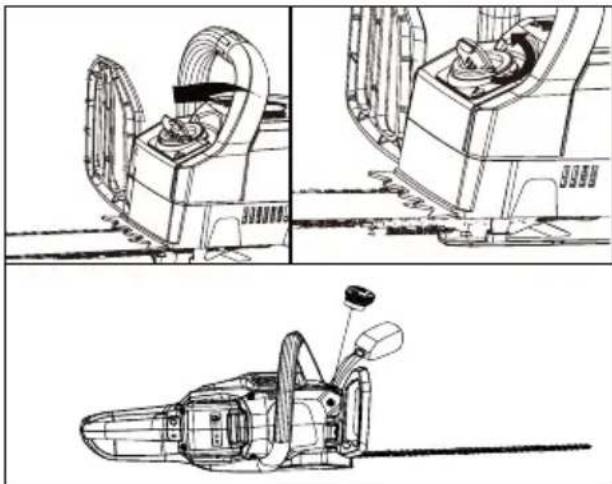

ĶĒDES EĻĻOJUMA PĀRBAUDE

• Pārbaudiet eļļas daudzumu motorzāģī, paskatoties eļļas līmeņa kontrollodziņā.

• Noskrūvējiet un noņemiet eļļas tvertnes vāciņu.

• Lejiet eļļu eļļas tvertnē un vērojiet eļļas līmeņa rādītāju.Nodrošiniet, lai netīrumi neiekļūtu eļļas tvertnē, kamēr to piepildāt ar eļļu.

• Uzskrūvējiet eļļas tvertnes vāciņu un pievelciet to.

• Ar pilnu eļļas tvertni motorzāģi var lietot 20–40 min.

Pirms katras lietošanas pārbaudiet visu izstrādājumu, vai, piemēram, skrūves, uzgriežņi, bultas, vāciņi utt. nav bojāti, nokrituši vai vaļīgi. Stingri pievelciet visus stiprinājumus un vākus un nedarbiniet izstrādājumu, kamēr bojātās vai trūkstošās detaļas ir nomainītas. Lūdziet palīdzību pa telefonu klientu dienestā. Tīrot plastmasas detaļas, nelietojiet šķīdinātājus. Vairums plastmasu ir jutīgas pret dažāda veida tirdzniecībā pieejamiem šķīdinātājiem un var tikt sabojātas. Lietojiet tīru audumu, lai notīrītu netīrumus, putekļus, smēr- vielas u.c.

BRĪDINĀJUMS! Neļaujiet bremžu šķidrumam, benzīnam, naftas produk- tiem, smērvielām u.c. saskarties ar plastmasas detaļām. Ķīmiskās vielas var sabojāt, pavājināt vai iznīcināt plastmasu, izraisot smagu personas ievainojumu. GLABĀŠANA

IZSTRĀDĀJUMA GLABĀŠANA

• Pirms glabāšanas izņemiet akumulatoru no ierīces.

• Izņemiet visus svešķermeņus no ierīces.

• Glabājiet to bērniem nepieejamā vietā.

• Glabājiet atstatus no korodējošām vielām, piemēram, dārza ķimikālijām un ledus kausēšanas sāls.

• Akumulators jāglabā un jāuzlādē vēsā vietā. Akumulators kalpo ilgāk, ja tiek glabāts temperatūrā, kura nav zemāka vai augstāka par normālo vides temperatūru.

• Glabājiet akumulatoru tikai uzlādētu. Glabājiet akumulatoru par 30%-50% uzlādētā stāvoklī.

• Glabājiet akumulatoru vietās, kur temperatūra ir zem 27°C un nav mitruma.

• Akumulatoram laika gaitā samazinās lādiņietilpība. Jo augstāka temperatūra, jo ātrāk akumulators zaudē lādiņietilpību. Ja ilgāku laiku nelietojat darbarīku, tad tomēr uzlādējiet akumulatoru reizi mēnesī vai divos mēnešos. Tādā gadījumā akumulators kalpos ilgāk.

BRĪDINĀJUMS! Pirms katras zāģa lietošanas reizes pārbaudiet ķēdes spriegojumu.

BRĪDINĀJUMS! Nekādā gadījumā nedarbiniet motorzāģi, ja nav pi- etiekamas ķēdes eļļošanas, jo tas var bojāt zāģi un ir bīstami. Pirms katras lietošanas reizes pārbaudiet ķēdes smērvielu.Latviski (Tulkojums no oriģinālās dokumentācijas) - 201

PROBLĒMA IESPĒJAMAIS IEMESLS RISINĀJUMS Stienis un zāģa ķēde ir uzkarsusi un dūmo. Pārbaudiet, vai ķēdes spriegojums nav pārāk ciešs. Zāģa ķēdes spriegojums. Skatīt 12. lappusi. Eļļas tvertnē nav eļļa. Iepildīt eļļu tai paredzētajā tvertnē. Izlādes vietu bloķē netīrumi. Skatiet rokasgrāmatā, kā noņemt stieni un iztīrīt netīrumus. Netīrumi bloķē eļļas tvertni. Iztīriet eļļas tvertni un iepildiet tīru eļļu. Stieņa un ķēdes eļļas tvertnes vāciņu bloķē netīrumi. Notīriet netīrumus no eļļas tvertnes vāciņa. Ķēdes ratu vai virzošos riteņus aizsprostojuši netīrumi. Izņemiet netīrumus un iztīriet ķēdes ratu un virzošos riteņus. Motors darbojas, bet ķēde negriežas Zāģa ķēdes spriegojums ir pārāk ciešs. Skatiet iepriekš rokasgrāmatā minēto sadaļu par zāģa ķēdes spriegojumu. Pārbaudiet stieņa virzošās detaļas un zāģa ķēdes montāžu Skatiet 12. lappusi. Pārbaudiet stieņa virzošo detaļu vai zāģa ķēdi, vai nav radušies bojājumi. Izņemiet akumulatoru no ierīces. Noņemiet stieņa aizsargu un izņemiet stieni un zāģa ķēdi. Attīriet zāģi no netīrumiem. Pēc netīrumu izvākšanas, ievietojiet akumulatoru un iedarbiniet motorzāģi. Ja ķēdes rats griežas, tad ar motoru viss ir kārtībā. Ja ķēdes rats negriežas, zvaniet klientu apkalpošanas centram. Motors darbojas, ķēde griežas, bet nezāģē. Trula ķēde. Uzasiniet vai nomainiet ķēdi Ķēde uzlikta otrādi. Skatiet rokasgrāmatas sadaļu, kurā aprakstīta stieņa un zāģa ķēdes nomaiņa. Ķēdes spriegojums varētu būt pārāk liels. Skatiet sadaļu rokasgrāmatā par zāģa spriegojuma maiņu. Nevar iedarbināt motorzāģi. Ir iedarbināta ķēdes bremze. Pavelciet ķēdes bremzi savā virzienā līdz ķēdes bremze atslēdzas. Nav kontakta starp motorzāģi un akumulatoru. Lai nostiprinātu akumulatoru, pārliecinieties, ka aizdares uz akumulatora nodalījuma ir kārtīgi nostiprinātas. Akumulators ir izlādējies. Uzlādējiet akumulatoru. Drošības slēdzis un ieslēgšanas slēdzis nav vienlaicīgi nospiesti. Nospiediet drošības slēdzi un turiet, tad nospiediet ieslēgšanas slēdzi, lai ieslēgtu motorzāģi. Akumulators un elektriskais instruments ir pārāk uzkarsis vai atdzisis. Skatiet sadaļu rokasgrāmatā par akumulatora un lādētāja apkopi. Motors darbojas, bet nepareizi zāģē. Motors apstājas aptuveni pēc 3 sekundēm. Atkārtoti uzlādējiet akumulatoru. Ja ierīce apstājas un sāk pīkstēt zāģēšanas laikā, ir ieslēdzies aizsardzības režīms. Tas pasargā PCB no bojājumiem. Atlaidiet ieslēgšanas slēdzi un restartējiet motorzāģi. Ļaujiet zāģim darboties, un zāģēšanas laikā to pārāk stipri nespiediet. Akumulators nav uzlādēts. Uzlādējiet akumulatoru. Skatiet akumulatora un lādētāja rokasgrāmatu, lai pareizi uzlādētu ierīci. Zāģa ķēdei ir nepieciešama smērviela, un, ja netiks veikta pareiza apkope, palielināsies berze. Pārliecinieties, ka ķēde vienmēr ir ieeļļota, neļaujot eļļai beigties uz stieņa un ķēdes. Nepareiza akumulatora uzglabāšanas temperatūra. Ļaujiet akumulatoram atdzist līdz istabas temperatūrai.202 - Latviski (Tulkojums no oriģinālās dokumentācijas) TEHNISKIE DATI Tehniskie dati Veids Bezvada, darbojas ar akumulatoru Akumulators Li 402A Lādētājs Li 40CGR Lādēšanas laiks 60 min. Stieņa garums 356 mm Ķēdes garums 9.5 mm Ķēdes biezums 1.09 mm Ķēdes veids 90PX052X Virzošā stieņa veids 144MLEA041 Ķēdes eļļas tvertnes ietilpība 0.09L Ierīces svars (bez akumulatora) 3.8 kg Ierīces svars (ar akumulatora) 4.7 kg MAŠINU EK ATBILSTIBAS DEKLARACIJA (attiecas tikai uz Eiropu) Ražotājs:Changzhou Globe Co., Ltd. Adrese: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China Personas, kas atbildīgs par tehniskā faila apkopošanu, vārds un adrese: Vārds: Gary Gao Naixin (Lauka iekārtu daļas direktors) Adrese: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996 Koln Germany Ar šo paziņojam, ka produkts Kategorija ........................................................................................................BEZVADU MOTORZĀĢIS Modelis...........................................................................................................................................Li 40CS Sērijas numurs ...........................................................................................Skatiet produkta datu plāksnīti Ražošanas gads ........................................................................................Skatiet produkta datu plāksnīti ■ atbilst attiecīgajām Mašīnu direktīvas (2006/42/EC) prasībām ■ atbilst arī šādu EC direktīvu prasībām EMC direktīva (2014/30/EU), Trokšņa emisijas direktīva (2000/14/EC ar izmaiņām 2005/88/EC) RoHS Directive 2011/65/EC Mēs arī paziņojam, ka
