GEBRUIKSAANWIJZING ETS 125 Q FESTOOL

de Originalbetriebsanleitung - Exzenterschleifer 8
en Original Instructions - Eccentric sander 14
fr Notice d'utilisation d'origine - Ponceuse excentrique 20
es Manual de instrucciones original - Lijadora excéntrica 26
it Istruzioni per l'uso originali - Levigatrice orbitheale 32
nl Originele gebruiksaanwijzing - Excenterschuurmachine 38
sv Originalbruksanvisning - Excenterslipmaskin 44
fi Alkuperäiset käytöohjeet - Epäkeskohiomakone 49
da Original brugsanvisning - Excentersliber 54
nb Originalbruksanvisning - Eksentersliper 59
pt Manual de instruções original - Lixadora excêntrica	64
ru Œpınınal Pythonovodstba noçãoçnPуарази - Üçcsentprinkobray ilnifmaшинka	70
cs Original námodyk obsslze - Excentrická bruska	76
pl Oryginalna instrukcja eksploataci - Szelifierka mimośrodkowa	81

ETS 125REQ

Festool GmbH

Wertstraße 20

73240 Wendlingen

Germany

+49 (0)70 24/804-0

www.festool.com

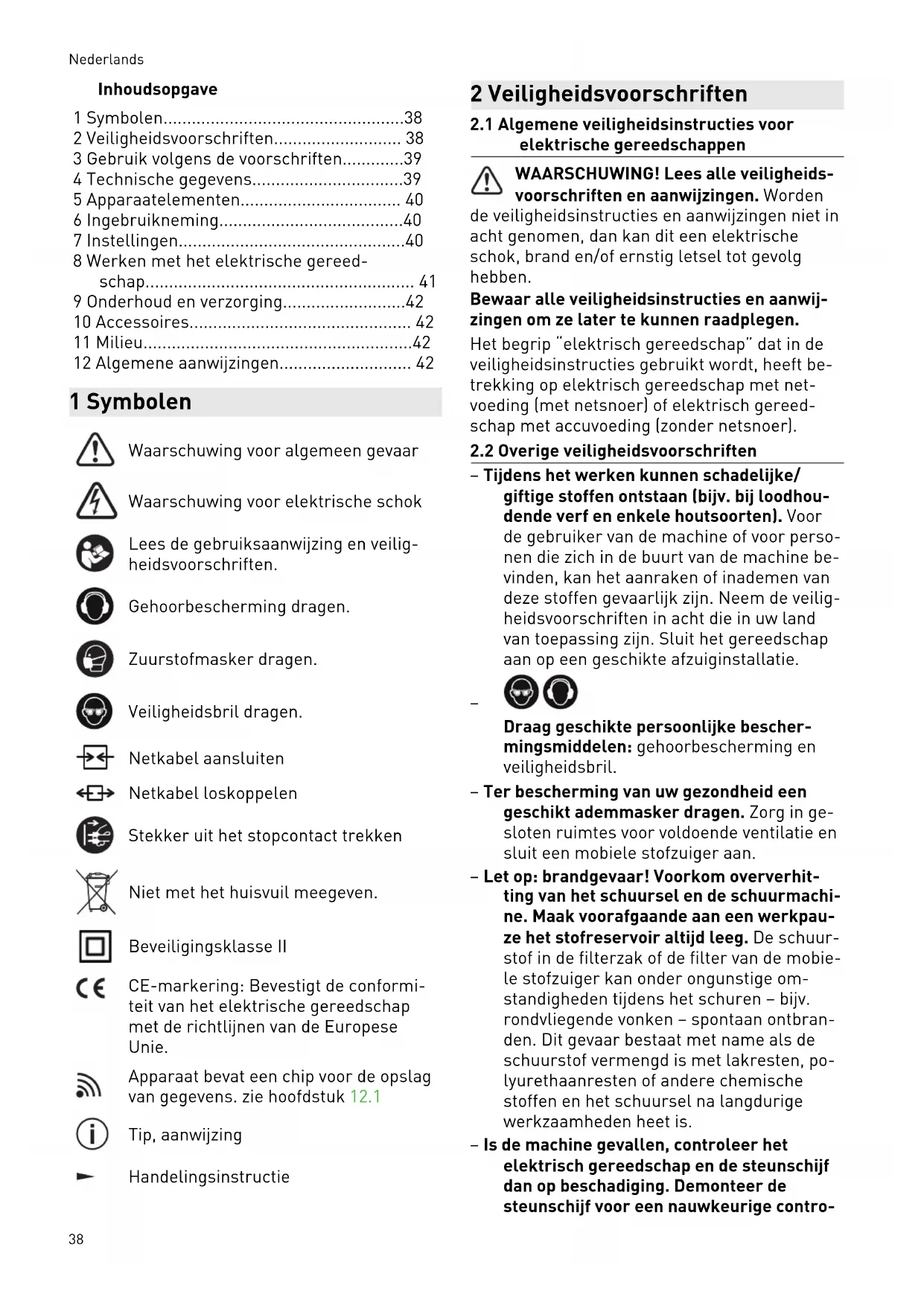

1 Symbolen 38
2Veiligheidsvoorschriften. 38
3 Gebruik volgens de voorschriften. 39
4 Technische gegevens 39
5 Apparaatelementen 40
6 Ingebruikneming. 40
7 Instellingen 40
8 Werken met het elektrische gereed-schap. 41
9 Onderhoud en verzorging. 42
10 Accessoires 42
11Milieu. 42
12 Algemene aanwijzingen 42

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Zuurstofmasker dragen.

Veiligheidsbril dragen.

Netkabel aansluiten

Netkabel loskoppelen

Stekker uit het stopcontact trekken

Niet met het huisvuil meegeven.

Bveiligingsklasse II

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen nicht in.
acht genomen, dan kan dit een elektrische
schok, brand en/of ernstig letsel tot gevolg
hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Overige veiligheidsvoorschriften

Tijdens het werkken konnen schadelijke/ giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoerten). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden, kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing�n. Sluit het gereedschap aan op een geschikte afzuuginstallatie.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming enveiligheidsbril.

• Ter bescherming van uw gezondheid een geschiktademmasderagen.Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.
• Let op: brandgevaar! Voorkom oververhitting van het schuursel en de schuurmachine. Maak voorafgaande aan een werkpuze het stofreservoir als ied leeg. De schuurstof in de filterzak of de filter van de mobiele stofzuiger kan onder ongunstige omstandigheden tijdens het schuren - bijv. rondvliegende vonden - spontaan ontbronden. Dit gevaar bestaat met name als de schuurstof vermengd is met lakresten, polyurethaanresten of andere chemische stoffen en het schuursel na langdurige werkzaamheden heet is.
• Is de machine geallen, controller het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige contro

le. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines hun tot letsel en onveiligheid leiden.

• Bij gebruik van de Longlife-stofopvangzak kan er een elektrische oplading optreden. Gebruik, indien möglichk, alkijd een anti-statische afzuigslang (AS) bij het elektrisch gereedschap. Een lichte elektrische schok kan tot een korte schrikreactie leiden en de aandacht storen waardoor zich een ongeluk kan voordoen.
• Reinig in olie gedrenkt werkmaterial zoals schuurpads en polijstvilen met water en LAST ze uitgespreid drogen. In olie gedrenkt werkmaterial kan spontaan ont-branden.

2.3 Stofconcentraties met metaalaandeelen schuren van vochtige oppervlakken

Bij stof concentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector] en bij het schuren van vochtige op-pervlakken要去en om veiligheidsredenen de volgende maatregelen in acht worden genomen:

-Voorschakelen van een differentiaal- (FI-, PRCD-)veiligheidsschakelaar.
- Machine aansluiten op een geschikt afzuiig-apparaat.
- Machine regelmatig ontdoen van stofafzettingen in het motorhuis door deze uit te zuigen.

• Draegeen veiligheidsbril!

2.4 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

Geluidsdrukniveauau L PA=73 dB(A)

Geluidsvermogensniveau L WA = 84 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

Gebruik een gehoorbescherming.

Trillingsemissiewaarde a_h (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 62841:

Trillingsemissiewaarde (met 3 a_h = 4,0 m/s^2 assen)

$$ K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

-ijd geschickt om machines te vergelijkken,
- omijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te make
- en gelden voor de belangrijkste toepassin-gen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van de machine en de soort van het bewerkte werkstuk.

• Beoordeel de werkelijkke belasting tijdens de gehele bedrijfscylclus.
• Afhankelijk van de werkelijkke belasting moeten passende verilgheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiematerialial, verf/lak, plamuur en soortgelijk materiaal. Er mag geen metaal en asbesthoudend materiaal worden bewerkt.

Bij stof concentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken moeten speciale veiligheidsinstrumenties opgevolgd worden (zie hoofdstuk 2.3).

Vanwege de elektrische verilgheitogensmogen des schuurmachines Niet vochtig zich en Niet in een vouchtige omgeving worden gebrukt. De schuurmachines月至en voor droogschuren gebruikt worden.

De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaats-vindt.

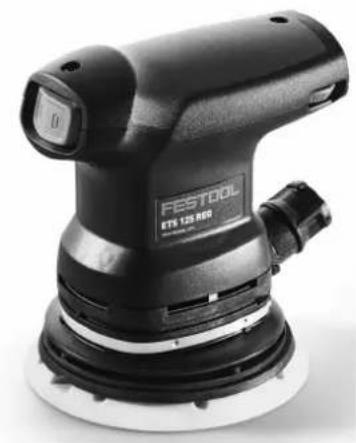

Excenterschuurmachine ETS 125 REQ
Toerental[6]	16000 min-1
Schuuruitslag 2,0 mm
Steunschijf Ø 125 mm
Gewicht (zonder netsnoer, met steunschijf)	1,2 kg

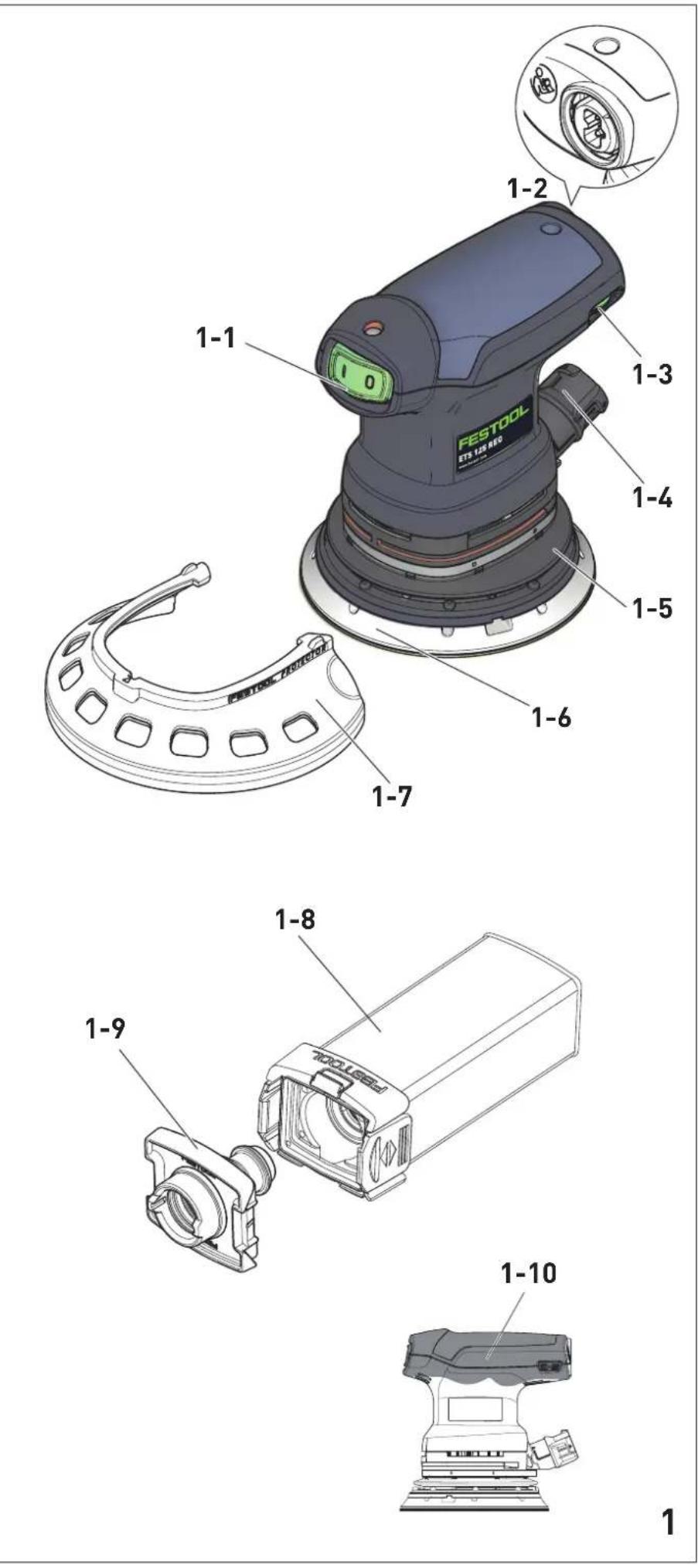

5 Apparaatelementen

[1-1] In-/uitschakelaar
[1-2] Plug it-aansluiting
[1-3] Toerentalregeling
[1-4] Afzuigaansluiting
[1-5] Rubbermanchet
[1-6] Steunschijf
[1-7] Randbescherming (protector)
[1-8] Longlife-stofzak
[1-9] Stofzakadapter
[1-10] Handgreep (geisoleerde greepvlakken)

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

WAARSCHUWING

Ontoelaatbare spanning of frequenie!

Risico van ongevalten

De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120V / 60Hz worden gebruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on-volledig vergrendelde bajonetsluiting

Verbrandingsgevaar

Voor het inschakelen van het elektrischgereedschap controeren of de bajonetsluiting van de aansluitkabel geheel is geslooten en vergrendeld.

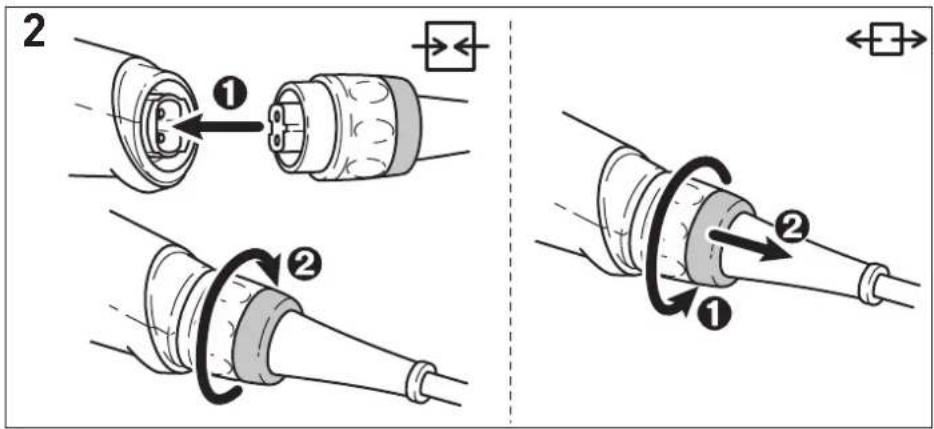

Aansluiten en losmaken van de netkabel - zie afbeelding [2].

De schakelaar [1-1] dient als aan-/uit-schakelaar (I = AAN,0 = UIT)

Bij stroomuitval of wanner de stekker uit het stopcontact getrokken worden, de aan-/uit-schakelaar direct in de uit-stand zieten. Dit voorkomt een ongecontroleerde start van de machine.

7 Installingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Trek vór alle werkzaamheden aan de machine.altijd de stekker uit het stopcontact!

7.1 Electronic

Zachte aanloop

De elektronisch geregelde zachtete aanloop zorgt ervoor dat de machine stootvrij aanloopt.

Constant toerental

Het vooraf ingestelde motortoerental worden elektronisch constant gehonden. Hierdoor worden bij correct gebruik (passende aandrukkracht) een gelijkblijvende schuursnelheid bereikt.

Toerental instellen

Het toerental kan met de stelknop [1-3]:tussen 6000 en 12000min^-1 worden ingesteld.

Daardoor aunt u de schuursnelheid aan het betreffende materiaal optimaal aanpassen (zie hoofdstuk 8).

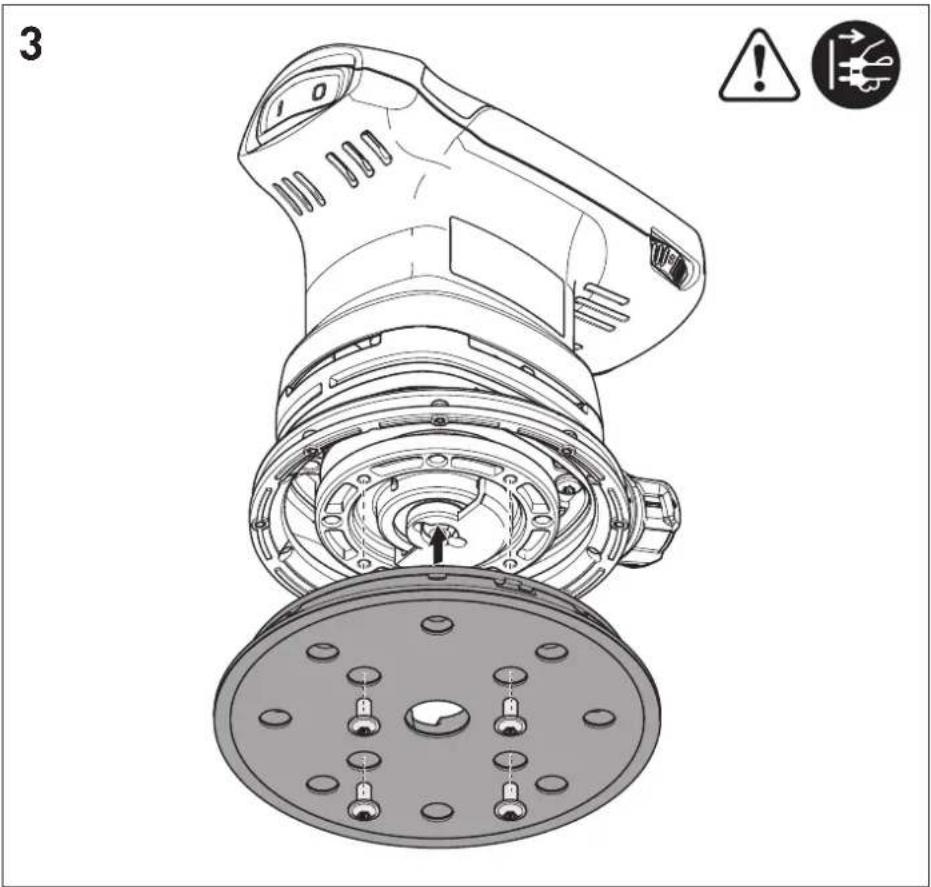

7.2 Steunschijf wisselen [3]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks-materialen. Wanner geen gebruik worden gemaatk van originele accessoires of verbruiks-materialen, dan vervalt de aanspraak op garantie.

Waarschuwing! Voer geen constructieve wijzigingen uit in de geopende binnenruimte van de machine wanner de steunschijf is gedemonteerd.

Draai de vier schroeven los.
Neem de steunschijf maar onderen eraf.
Breng de neue steUNSchnitt aan.
4 Draai de vier schroeven stevig vast (2,5 Nm).

Hardheidsgraad van de steunschijf

Afhankelijk van het te bewerken oppervlak kan de machine met steunschijven van een verschillende hardheid uitgerust worden.

Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken.

Superzacht: Fijnschuren van vormstukken, welvingen, radii. Niet gebruiken aan randen!

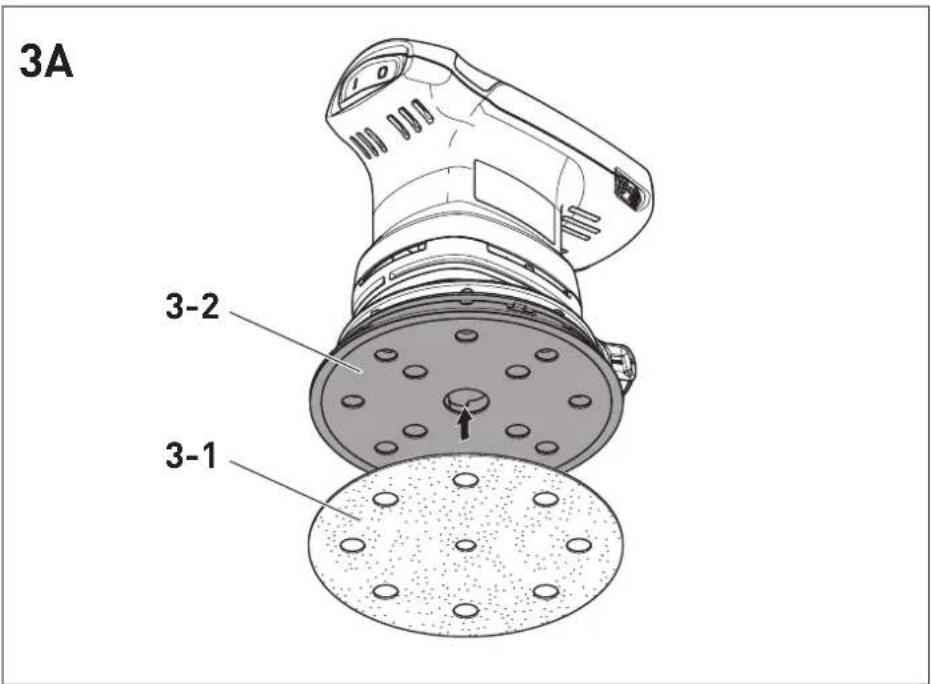

7.3 Schuuraccessoires met StickFix bevestigen [3A]

Op de StickFix-steUNSchnitt kan het waarvoor geschikte StickFix-schuurpapier en StickFix-schuuvlies snel en eenvoudig worden bevestigd.

Druk de zelfklevende schuuraccessoires [3-1] op de steunschijf [3-2].

Bij een afnemende heching van de Stickfix-laag+kunnen de accessoires van de

steunschijf - met name wanner deze Niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf verrangen!

7.4 Afzuiing

WAARSCHUWING

Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk waarom nooit zonder afzuiig.
- Volg bij het afzuigen van gezondheidsbedreigende stoffen alkijd de nationale voor-schriften.

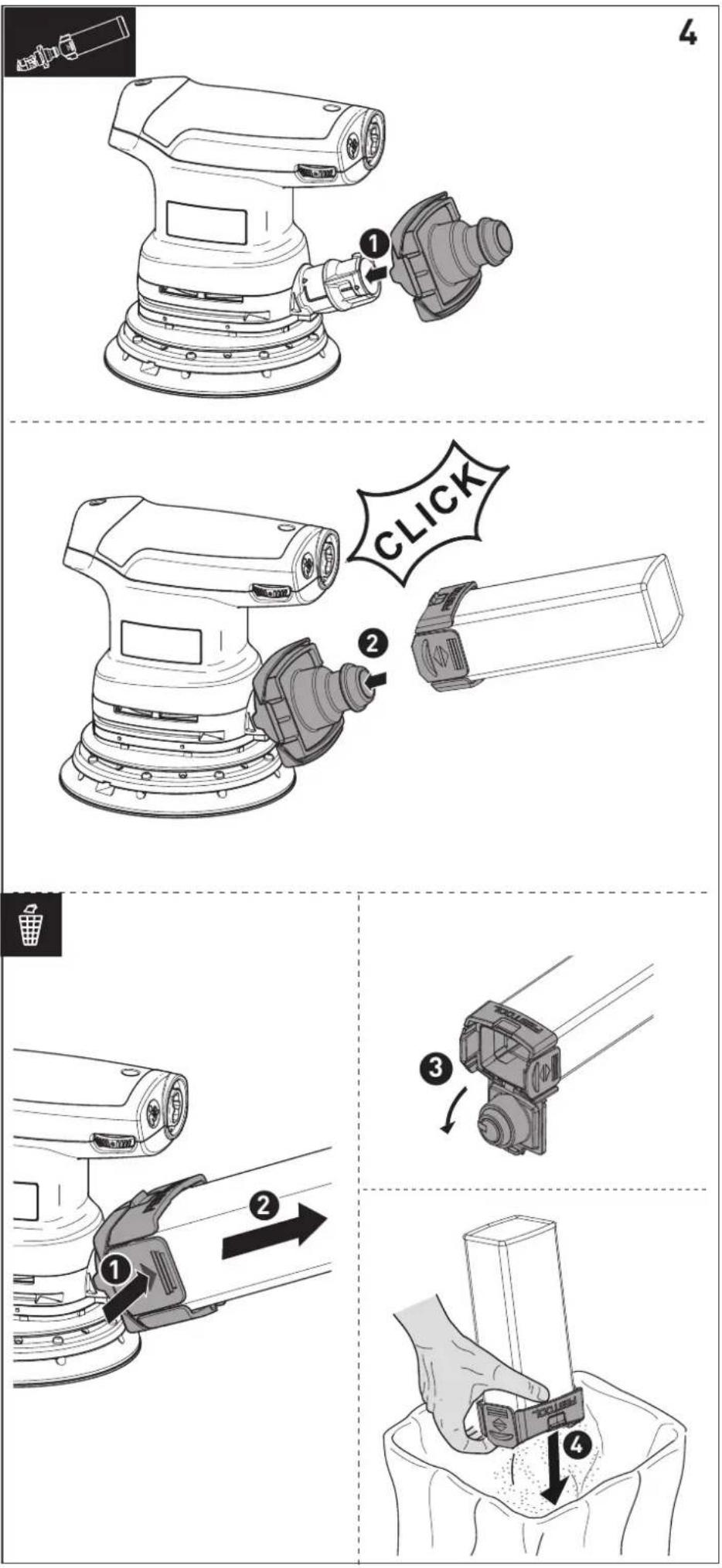

Afzuiging met Longlife-stofzak

De schuurmachines worden standarduuitgerust met afzuiging.Het schurstof worden door de afzuiqopeningen in de schuurzool afgezogen en in de stofzak opgevangen.

1 Schuif de stofzakadapter op de afzuigansluiting.
Schuif de stofzak op de adapter tot deze vastklass.

Als het afzuigvermogen minder worden, de stofzak worden geleegd.

Druk de stofzak op de bedieningselementen samen.
Neem de stofzak maarachten eraf.
3 Open de klep op de stofzak.
4 Leeg de stofzak en verwijder het afval.

Afzüging met mobiele Festool-stofzuiger

Omte voorkomen dat bij langdurige schuurwerkzaamheden de stofzak vaak geleegd要去, kan op de afzuigaansluiting [1-4] een mobiele Festool-stofzuiger met een afzuigslang van 27mm diameter worden aangesloten.

Advies: Gebruik een antistatische afzuigslang! Hierdoor kan de elektrische oplading worden gereduceerd.

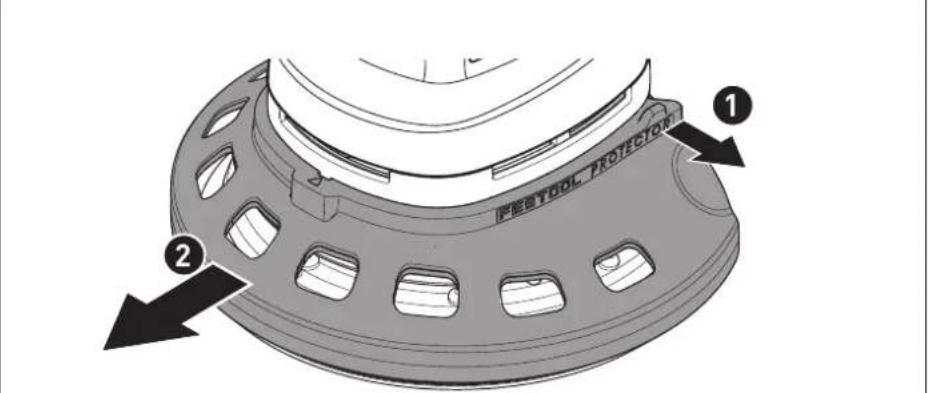

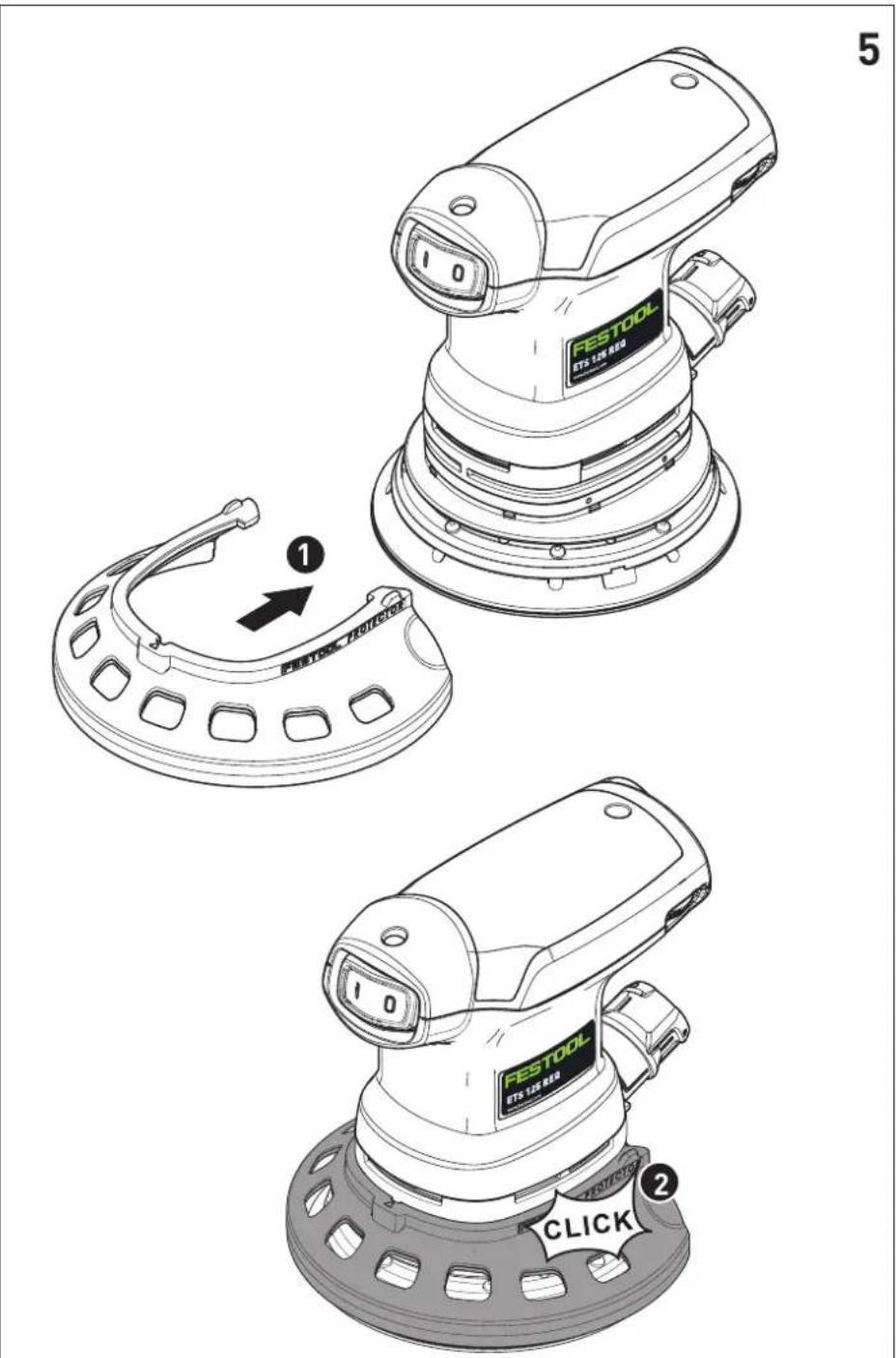

7.5 Randbescherming (protector) [5]

De randbescherming [1-7] voorkomt dat de steunschijf met de zijkant gegen een vlak aankomt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou kunnen leiden.

8 Werken met het elektrische gereedschap

WAARSCHUWING

Gevaar voor letsel

Werkstuk zo bevestigen, dat hetijdens de bewerking Niet kan bewegen.

De volgende aanwijzingen in acht nemen:

• Overbelast de machine Niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wonneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kaliteit hangen in principe af van de keuze van het juiste schuurmaterial.
• Houd de machine voor een goede geleiding met een hand vast aan de hand-greep [1-10].

Voor schuurwerkzaamheden raden wij de vol-gende instellungen van de stelknop [1-3] aan:

Schuurwerkzaamheden Stand van de

stelknop

• Schuren met max. afname 5-6
  -Afschuren van oude verf
• Schuren van hout en fineer voor het lakken

• Tussenschuren van lak op vlakken

• Schuren van dun opgebrachte grondlak 4-5

• Schuren van hout met schuurvlies
  -Afschuinen van houten delen
• Gladmaken van gegronde houten oppervlakken

Schuurwerkzaamheden Stand van de

stelknop

• Schuren van randen van massief 3-4 hout en fineer
• Sponningen van ramen en deuren schuren
  -Tussenschuren van lak bij randen
• Opschuren van natuurhouten vensters met schuurvlies
• Gladschuren met schuurvlies van houten oppervlakken voor het beitsern
  -Afschuren van gebeits oppervlakken met schuurvlies
  -Met schuurvlies aftschuren of verwijderen van overbodige kalkpasta
  -Lak tussenschuren op gebeitste oppervlakken 2-3
• Reinigen met schuuryvlies van naturehouten raamsponningen
• Schuren van gebeitste randen 1-2
• Schuren van thermoplastische kunststof

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Vór alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact trekken!
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de mot- torbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleendoor fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op:www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

De machine is met zichuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.

Omdeluchtcirculatie te garanderen, moeten de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon gehonden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen afzuigen en reini-gen.

9.1 Het reinigen van de afzigkanalen

Wij raden u (met name bij het schuren van kunstharsplamuur, het natschuren en bij gips) aan om de afzuigkanalen in de machine weke-lijks met eenkleine platte borstel of een stoflap te reinigen.

9.2 Steunschijf en schijfrem onderhoden

Het rubberen manchet [1-5] raakt de steun-schijf [1-6]licht en voorkomt dat het toerental ongecontroleerd toeneemt. Door de gebruikte metalen pennen is de schijfrem bijna slijtvrij. De steunschijf kanECHTER verslijen.

Bij een afnemende remwerking eerst de steun-schijf op slijtage controleren en zo nodig verrangen. Beschadigd rubberen manchet verrangen.

10 Accessoires

Gebruik alleen originele steun- en poetssteun-schijven van Festool. Het gebruik van inferieure steun- en poetssteunsschijven kan tot een aan-zienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u op www.festool.nl.

11 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze hem de geldende nationale voorschriften in

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheidente worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie over de inzamelpunten voor een correcte verwijdering is onder www.festool.nl/recycling in te zien.

Informatie voor REACH: www.festool.nl/reach

12 Algemene aanwijzingen

12.1 Informatie over geveensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en

gebruiksgeveens. De opgeslagen geevens hebben geen betrekking op Personen.

De gegevens können met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens Niet voor andere doeleinden gebruikt.
