MANUALE UTENTE ETS 125 Q FESTOOL

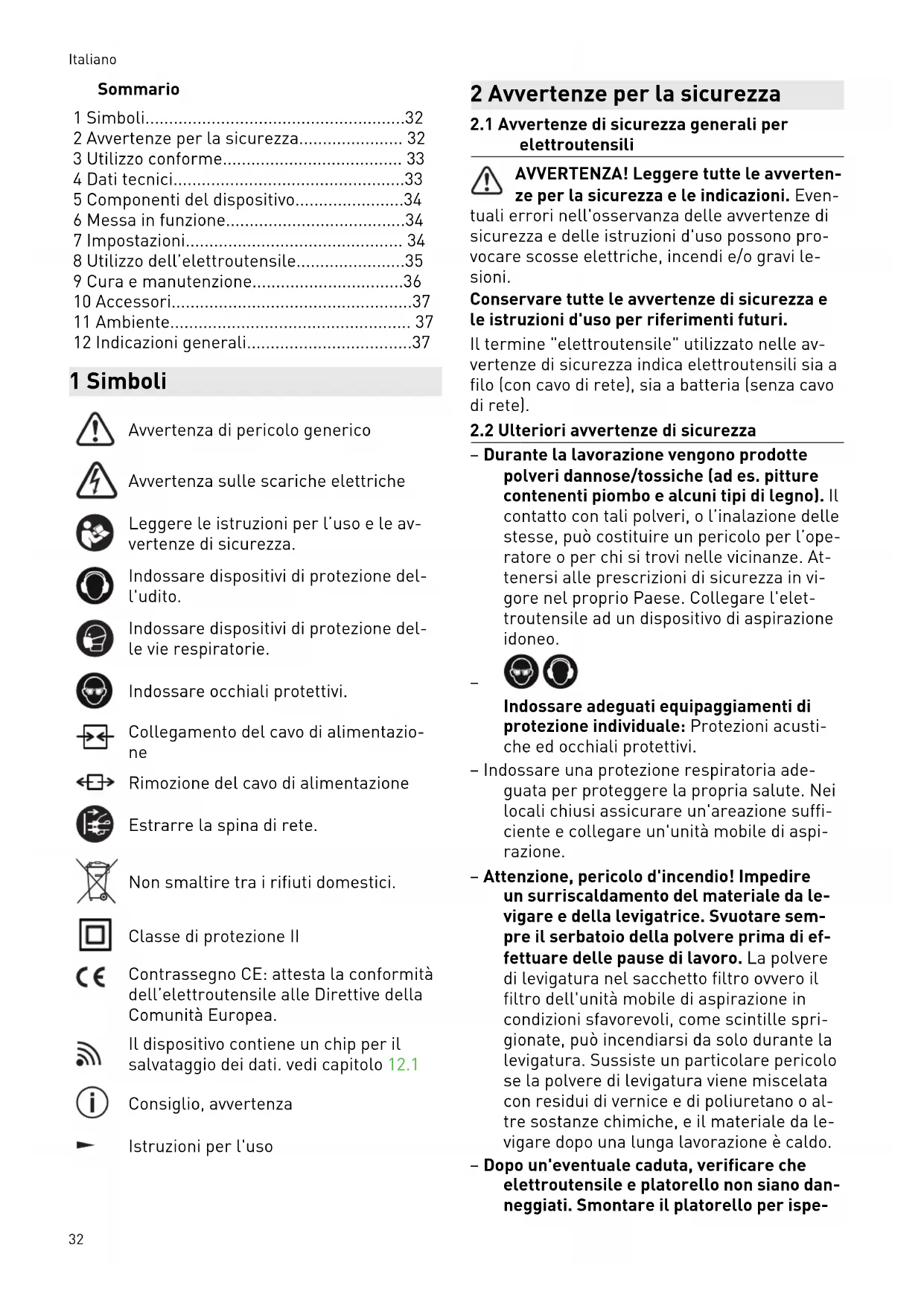

1 Simboli 32
2 Avverenze per la sicurezza 32
3 Utilizzo conforme 33
4 Dati tecnici. 33
5 Componenti del disposativo. 34
6 Messa in funzione 34
7 Impostazioni 34
8 Utilizzo dell'elettroutensile. 35
9 Cura e manutenzione. 36
10 Accessori. 37
11 Ambiente 37
12 Indicazioni generali. 37

1 Simboli

Avvertenza di pericololo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avventenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare dispositivi di protezione delle vie respiratoriie.

Indossare occhiali protettivi.

Collegamento del cavo di alimentazione

Rimozione del cavo di alimentazione

Estrarre la spina di rete.

Non smaltire tra i rifiuti domestici.

Classe di protezione II

Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.

Il dispositorio contiene un chip per il salvataggio dei dati. vedi capitolo 12.1

Consiglio, avvertenza

Istruzioni per l'uso

2 Avverenze per la sicurezza

2.1 Avvertenze di sicurezza generali per eletttroutensili

AVVERTENZA! Leggere tutte le avventenze per la sicurezza e leindicazioni. Even-

tuali errorsi nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesionsi.

Conservare tutte le avventenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Il termine "elettroutensile" utilizzato nelle avventenze di sicurezza indica elettroutensili sua filo (con cavo di rete), sua a batteria (senza cavo di rete).

2.2 Ulteriori avverenze di sicurezza

• Durante la lavorazione vengono prodotte polveri dannose/tossiche (ad es. pittance contententi piombo e alcuni tipi di legno). Il contatto con tali polveri, o l'inalazione delle stesse, cui costituire un pericolo per l'operatore o per chi si trovi nelle vicinanze. Attenersi alle prescrizioni di sicurezza in vigore nel proprio Paese. Collegare l'elettroutensile ad un dispositivo di aspirazione idoneo.

Indossare adeguati equipaggiamenti di protezione individuale: Protezioni acustiche ed occhiali protettivi.

• Indossare una protezione respiratoria adeguata per proteggere la propria salute. Nei locali chiusi assicurare un'areazione sufficiente e collegare un'unità mobile di aspi-razione.
• Attenzione, pericolo d'incendio! Impedire un surriscaldamento del materiale da levigare e della levigatrice. Svuotare sempre il serbatoio della polvere prima di effettuare delle pause di lavoro. La polvere di levigatura nel sacchetto filtering overo il filtrlo dell'unità mobile di aspirazione in condizioni sfavorevoli, come scintille sprigionate, più incendiarsi da solo durante la levigatura. Sussiste un particolare pericolose la polvere di levigatura viene miscelata con residui di vernice e di poliuretano o altre sostanze chimiche, e il materiale da levigare dopo una lunga lavorazione è caldo.
• Dopo un'eventuale caduta, verificare che eletttroutensile e platorello non siano danneggiati. Smontare il platorello per ispe

zionarlo correttamente. Fare riparare le parti danneggiate prima dell'uso. Platorelli rotti e macchine danneggiate possono provocare lesioni e prompressere la sicurezza della macchina.

• Utilizzato il sacchetto polvere Longlife possono generei cariche elettrostatiche. Unitamente all'elettroutensile utilizzare sempre, quando possibile, un tubo flessibile antistatico per l'aspirazione (AS). Una leggera scossa elettrica cui comportare un attimo di spavento con seguente calo di attenzione causando un incidente.
• Pulire con acqua gli strumenti di lavoro impregnati di olio, come ad esempio pad abrasivo o feltro per lucidare, e lasciarli asciugare distesi. Gli strumenti di lavoro impregnati di olio possono incendiarsi da soli.

2.3 Polveri miste con contento metallico e levigatura di superfici umide

In caso di polveri miste contenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, per ragioni di sicurezza occorra attenersi alle seguenti misure:

• Inserire a monte un interrottore salvavita (FI, PRCD).
• Collegare la macchina ad un aspiratore adequato.

• Pulire regolarmente aspirando la macchina dai depositi di polvere nell'alloggiamento del motore.

• Indecare occhiali protettivi!

2.4 Valori di emissione

I valori determinati in base a EN 62841 sono tipicamente:

Livello di pressione acustica L PA = 73dB(A)

Livello di potenza sonora L WA=84 dB(A)

Grado d'incertezza K = 3 dB

PRUDENZA

Suono risultante dal lavoro Danneggiamento dell'udito

Utilizzare un dispositivo di protezione dell'udito.

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:

Valore di emissione oscillazioni a_h = 4,0m / s^2 (sui 3 assi)

$$ K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

I valori di emissione indicati (vibrazioni, rumorosità)

• hanno valore di confronto tra le macchine,
  -permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
• rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

PRUDENZA

I valori di emissione posso sono differire dai valori specificati. Questa differenza dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.

• Valutare il carico effettivo durante tutto il ciclo operativo.
  A seconda del carico effettivo, devono essere definite misure di sicurezza adegate per proteggere l'operatore.

3 Utilizzo conforme

Per uso conforme si intende la levigatura di legno, plastica, materiali compositi, colori/vernici, massa di stucco e materiali simili. è vietata la lavorazione di metalli e materiali contenti amianto.

In caso di polveri miste contenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, andranno rispetto avventenze di sicurezza specifiche (v. capitolo 2.3).

Per motivi di sicurezza elettrica, le levigatrici non devono essere umide né possono lavorare in un ambiente umido. Le levigatrici sono essere utilizzate soltanto per la levigatura a secco.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Levigatrice orbitale ETS 125REQ

Potenza 250 W

Numero di giri (a vuoto) 6000 - 12000 min-1

Numero di giri max.[5] 16000 min-1

Corsa di levigatura 2,0 mm

Levigatrice orbitale ETS 125REQ

Platorello 125 mm

Peso (senza cavo, con platorello) 1,2 kg

5 Componenti del disposativo

[1-1] interruptore ON/OFF
[1-2] Attacco plug it
[1-3] Regolazione del numero di giri
[1-4] Manicotto d'aspirazione
[1-5] Manicotto in gomma
[1-6] Platorello
[1-7] Protezione degli spigoli (Protector)
[1-8] Sacco polvere Longlife
[1-9] Adattatore del sacco polvere
[1-10] Impugnatura [superfici di presa isolate]

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non consentite! Pericolo d'infortunio

La tensione di rete e la frequenza della sorgente elettrica devono coincidere con leindicazioni sulla targhetto.
In America settentrionale è consentito esclusivamente l'impiego di machine Festool con tensione 120V / 60Hz .

PRUDENZA

Surriscaldamento dell'attacco plug it in caso di attacco a baionetta non chiuso corretta-mente

Pericolo di incendio

• Prima di accendere la macchina, accertarsi che l'attacco a baionetta del cavo di alimentazione sua chiuso correttamente e bloccato in posizione.

Collegamento e scollegamento della linea di alimentazione - vedere Fig. [2].

L'interruttore [1-1]fungedainterruttore ON/OFF (I = ON,0 = OFF)

In caso di mancanza di corrente e se viene sfilata la spina di rete, portare subito l'interrettatore ON/OFF in posizione OFF. Ciò per evitare una riaccensione incontrata.

7 Impostazioni

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina alla presa.

7.1 Elettronica

Avvio morbido

L'avvio dolce regolato elettronicamente garantisce un avviamo della macchina "senza strappi".

Numero di giri costante

La velocità di rotazione del motore selezionata è mantenuta costante mediante un controllo elettronico. Così, se l'utilizzo è corretto (pressione adeguata), si ottiene una velocità di levigatura uniforme.

Regolazione del numero di giri

Il numero di giri cui sono essere regolato con la rotella di regolazione [1-3] tra 6000 e 12000min^-1 .

In questo modo è possibile adeguare in modo ottimale la velocità di taglio al relativo materia-le da lavorare (si veda capitolo 8).

7.2 Sostituzione del platorello [3]

Risultati ottimali si conseguono solo con accessori e materiali di lavoro originali. La garanzia si estingue se vengono montati accessori e materiali di lavoro non originali.

! Attenzione! Non effettuare modifiche costruttive all'interno della macchina aperta quando il platorello è smontato.

Svitare le quattro viti.
Estrarre il platorello verso il basso.
3 Inserire un nuovo platorello.
Serrare a mano (2,5 Nm) le quattro viti.

Grado di durezza del platorello

A seconda della superficie da trattare, la macchina cui quod assere equipaggiata con platorelli di levigatura di diversa durezza.

Morbido: universale per sgrossatura e finitura, per superfici piane e curve.

Supermorbido: levigatura fine su pezzi sagomati, concavi e convessi. Non utilizzato per gli spigoli!

7.3 Fissare l'accessorio di levigatura con StickFix [3A]

Sul platorello StickFix è possibile fissare i dischi abrasivi e i vliés di levigatura StickFix adatti in modo semplice e rapido.

• Piantare l'accessorio di levigatura autoadessivo [3-1] sul platorello [3-2].

In caso di mancata aderenza del rivestimento Stickfix, gli accessori del platorel-

lo, in particolare quando non sono a lavoro con il pezzo, potrebbero staccarsi dal platorello e provocare lesioni. Sostituire il platorello!

7.4 Aspirazione

AVVERTENZA

Pericolo per la salute provocato dalle polveri

Le polveri possono essere nocive alla salute. Per quello motivo non lavorate maiswana l'aspirazione.
- Quando aspirate polveri nocive alla salute osservate sempre le disposizioni nazionali.

Aspirazione propria con sacchetto per la polvere longlife

Le levigatrici sono dotate di serie di un'aspirazione propria. La polvere di levigatura viene aspirataattraverso leaperture apposite nella piastra di levigatura e raccolte nel sacchetto.

Montaggio del sacchetto per la polvere [4]

Spingere l'adattatore per sacchetto per la pol-vere sul manicotto di aspirazione.
Spingere il sacchetto per la polvere finché non si innesta sull'adattatore.

In caso di riduzione della potenza di aspi-ne, svuotare il sacchetto per la polvere.

1 Premere insieme il sacchetto per la polvere sugli elementi di azionamento.
Estrarre il sacchetto per la polvere alla parte posteriore.
③ Aprire il portellino sul sacchetto per la polvere.

Svuotare il sacchetto per la polvere e rimuovere i residui.

L'aspirazione con l'unità mobile di aspirazione di Festool

Per evitare, durante lavori di levigatura più lunghi, di Dover svuotare spesso il sacchetto per la polvere, sul manicotto di aspirazione [1-4] è possibile collegare un'unità mobile di aspirazione Festool con un diametro del tubo flessibile di aspirazione di 27 mm.

Consiglio:utilizzareuna tubazione di aspirazione neantistatica!In tal modo sirduce l'insorgenza di cariche elettrostatiche.

7.5 Protezione degli spigoli (Protector) [5]

La protezione degli spigoli [1-7] diminuisce quando il platorello tocca una superficie con la sua circonferenza (ad es. durante la levigatura lungo una parete o una finestra), provocando un contraccolpo della macchina o un danno.

8 Utilizzo dell'eletttroutensile

AVVERTENZA

Pericolo di lesions

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Rispettare le seguenti avverenze:

• Non sovraccaricare la macchina esercitando una pressione eccessiva! Il migliorere risultato di levigatura si ottiene lavorando con una pressione d'appoggio adeguata. La qualità e il risultato di levigatura dipendonso sostanzialmente alla selezione dell'abrasivo corretto.
• Per guidare la macchina in modo sicuro, tenerla con una mano sull'impugnatura [1-10].

Per i lavori di levigatura raccomandiamo le seguenti impostazioni della rotellina di regolazione [1-3]:

Levigatura Posizione della

rotellina diregolazione

• Levigatura con massima asportazione 5-6
  Rimozione di vernice vecchia
• Levigatura di legno e piallaccio prima della verniciatura
• Levigatura intermedia di vernice su superfici
• Levigatura di sottili strati di vernice 4-5 di base
• Levigatura di legno mediante vello
• Livellamento di bordi su pezzi in legno
• Lisciatura di superfici di legno con mano di fondo
• Levigatura di bordi di legno mas-sello e piallaccio 3-4
• Levigatura dei profili di contatto di porte e finestre
• Levigatura intermedia della vernice su bordi
• Levigatura primaria di finestre in legno naturale mediante vello
• Lisciatura di superfici di legno mediente vello prima del trattamento a mordente
• Strofinamento di superfici trattate a mordente mediante vello
• Strofinamento o distacco di tinta in calce inccesso mediante vello
• Levigatura intermedia di superfici 2-3 trattate a mordente
• Pulizia dei profili di contatto di fine-stre in legno naturale mediante vello
• Levigatura di bordi trattati a mortende 1-2
• Levigatura di materiali termoplastici

9 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione di manutenzione e cura, disinnestare sempre la spina alla presa.
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario après l'alloggiamento del motore, devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Assistenza Clienti riparazione

esclusivamente a cura del costrutto re o di officine di assistenza autorizzate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio

L'utensile elettrico è dotato di carboni speciali autoestinguenti. Quando sono consumati, la corrente viene automaticamente interrotta e l'utensile elettrico si arresta.

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggia-mentation del motore.

Se la potenza diminuisce, oppure se le vibrazioni augmentano, aspirare le aperture per l'aria di raffreddamento e pulirle.

9.1 Pulizia dei canali di aspirazione

Si consiglia di pulire ca. una volta per settimana i canali di aspirazione della macchina (specialmente se si effettuano lavori di levigatura a umido e levigatura di stucchi di resina sintetica e di gesso) utilizzando una spazzola piatta o un panno di stoffa.

9.2 Manutenzione al platorello e frena platorello

Il manicotto di gomma [1-5] striscia contro il platorello [1-6] e ne impedisce un'accelerazione incontrollata. Grazie alle spine metalliche inserte, il frena platorello è pressché esente da usura. Tuttavia è possibile che il platorello si usuri.

In caso di difetto di frenata, controllare prima che il platorello non sia usurato e, se necessario, sostituirlo. Sostituire il manicotto di gomma danneggiato.

10 Accessori

Utilizzare esclusivamente platorelli di levigatura e lucidatura originali Festool. L'uso di platorelli di levigatura e lucidatura di qualità inferiore cui poto causare notevoli squilibri rotazionali che pregiudicano la qualità dei risultati e accelerano l'usura della macchina.

I numeroi d'ordine degli accessori e degli strumenti si trovano在整个 conference.

11 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispetto dell'am

biente. Attenersi alle disposizioni di legge nazionali in vigore.

Nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettROUTensili devono essere raccolti separamente e introdotti nell'apposto ciclo di smaltimento e recupero a tutela dell'ambiente. Le informazioni sui puniti di raccolta per un corretto smaltimento sono disponibili su www.festool.it/recycling.

Informazioni su REACH: www.festool.it/reach

12 Indicazioni generali

12.1 Informazioni sulla protezione dei dati

L'elettroutensile contiene un chip per il salvataggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono risferimenti personali diretti.

I dati sono leggibili perché contatto mediante speciali dispositivi e vengono utilizzati da Festool escludivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'eletttroutensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzato dei dati, perché via ed esplicita autorizzazione da parte del Cliente.
