MANUAL DE USUARIO ETS 125 Q FESTOOL

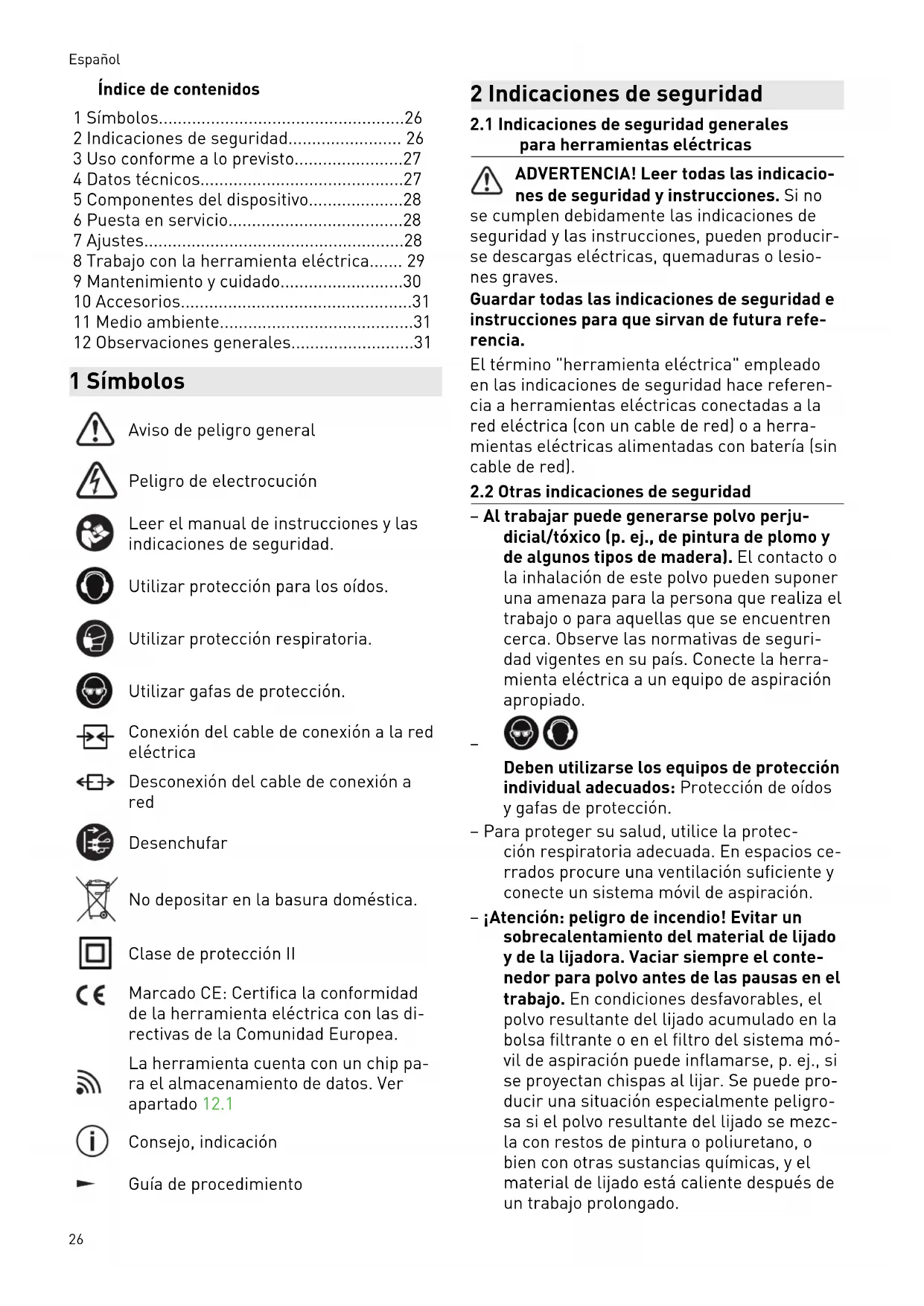

2.1 Indicaciones de seguridad generales

para herramientas eléctricas ADVERTENCIA! Leer todas las indicacio nes de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir se descargas eléctricas, quemaduras o lesio nes graves. Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia. El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referen cia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herra mientas eléctricas alimentadas con batería (sin cable de red).

2.2 Otras indicaciones de seguridad

– Al trabajar puede generarse polvo perju dicial/tóxico (p. ej., de pintura de plomo y de algunos tipos de madera). El contacto o la inhalación de este polvo pueden suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguri dad vigentes en su país. Conecte la herra mienta eléctrica a un equipo de aspiración apropiado.

Deben utilizarse los equipos de protección individual adecuados: Protección de oídos y gafas de protección. – Para proteger su salud, utilice la protec ción respiratoria adecuada. En espacios ce rrados procure una ventilación suficiente y conecte un sistema móvil de aspiración. – ¡Atención: peligro de incendio! Evitar un sobrecalentamiento del material de lijado y de la lijadora. Vaciar siempre el conte nedor para polvo antes de las pausas en el trabajo. En condiciones desfavorables, el polvo resultante del lijado acumulado en la bolsa filtrante o en el filtro del sistema mó vil de aspiración puede inflamarse, p. ej., si se proyectan chispas al lijar. Se puede pro ducir una situación especialmente peligro sa si el polvo resultante del lijado se mezc la con restos de pintura o poliuretano, o bien con otras sustancias químicas, y el material de lijado está caliente después de un trabajo prolongado. Español 26– Tras la caída, comprobar si se han dañado la herramienta eléctrica y el plato lijador. Desmontar el plato lijador para realizar una comprobación exacta. Solicitar la re paración de las piezas deterioradas antes de usar la herramienta. El plato lijador ro to y las herramientas dañadas pueden pro vocar lesiones e incertidumbre al utilizar la máquina. – El uso de la bolsa de polvo Longlife puede provocar posibles cargas eléctricas. Utili zar siempre que sea posible un tubo flexi ble de aspiración antiestático (AS) con la herramienta eléctrica. Una descarga eléc trica leve puede causar momentáneamente un susto y perturbar la atención, lo cual puede desembocar en un accidente. – Limpiar los medios de trabajo impregna dos en aceite, como p. ej., almohadillas de lijado o fieltros de pulido, con agua y de jarlos secar. Los medios de trabajo empa pados en aceite pueden inflamarse.

2.3 Polvos mezclados que contienen metal

y lijado de superficies húmedas Cuando se genera polvo mezclado que contiene metal (p. ej., lijado de pintura en auto moción) y al lijar superficies húmedas se deben seguir las siguientes medidas por motivos de seguridad: – Preconectar un interruptor diferencial (FI, PRCD). – Conectar la máquina a un aparato de aspi ración apropiado. – Limpiar regularmente la máquina aspiran do el polvo que se acumula en la carcasa del motor de la máquina. – Utilizar gafas de protección.

Los valores típicos obtenidos de acuerdo con la norma EN 62841 son: Nivel de intensidad sonora L

= 84 dB(A) Incertidumbre K = 3 dB ATENCIÓN Ruido producido durante el trabajo Daños en los oídos ► Utilizar protección de oídos. Valor de emisión de vibraciones en a

(suma vectorial de tres direcciones) e incertidumbre K determinada según EN 62841: Valor de emisión de oscilacio nes (3 ejes)

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provi sional de los valores de vibración y ruido en funcionamiento – y representan las aplicaciones principales de la herramienta eléctrica. ATENCIÓN Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado. ► Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento. ► Dependiendo de la carga real, deberán de terminarse medidas de seguridad adecua das para proteger al usuario. 3 Uso conforme a lo previsto Conforme a las especificaciones, las lijadoras están diseñadas para lijar madera, plástico, materiales compuestos, pintura/barniz, em plaste y materiales similares. Se prohíbe su uso para mecanizar metales y materiales que contengan amianto. Cuando se genera polvo mezclado que contiene metal (p. ej., lijado de pintura en automoción) y al lijar superficies húmedas se deben tener en cuenta algunas indicaciones especiales de se guridad (véase el capítulo 2.3). Por motivos de seguridad eléctrica, no está permitido mojar las lijadoras ni utilizarlas en entornos húmedos. Las lijadoras únicamente se deben emplear para el lijado en seco. El usuario será responsable de cualquier utilización indebida. 4 Datos técnicos Lijadora excéntrica ETS 125 REQ Potencia 250 W Número de revoluciones (marcha en vacío) 6000 - 12000 r. p. m. Español 27Lijadora excéntrica ETS 125 REQ Número de revoluciones máx. [4] 16000 r. p. m. Órbita 2,0 mm Plato lijador Ø 125 mm Peso (sin cable de red, con plato lijador) 1,2 kg 5 Componentes del dispositivo [1-1] Interruptor de conexión y descone xión [1-2] Conexión plug-it [1-3] Regulación del número de revolucio nes [1-4] racor de aspiración [1-5] Manguito de goma [1-6] Plato lijador [1-7] Protección de cantos (Protector) [1-8] Saco para polvo Longlife [1-9] Adaptador para saco para polvo [1-10] Empuñadura (superficies de agarre con aislamiento) Las figuras indicadas se encuentran al principio del manual de instrucciones. 6 Puesta en servicio ADVERTENCIA Tensión o frecuencia no permitida Peligro de accidente ► La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo. ► En Norteamérica solo pueden utilizarse las máquinas Festool con una tensión de 120 V / 60 Hz. ATENCIÓN Calentamiento de la conexión plug it porque el cierre de bayoneta no está completamente blo-queado Peligro de quemaduras ► Antes de conectar la herramienta eléctrica, ase-gurarse de que el cierre de bayoneta del cable de conexión a la red eléctrica es té completamente cerrado y bloqueado. Conexión y desconexión del cable de conexión a la red -, véase la imagen [2]. El interruptor [1-1] sirve como interruptor de conexión y desconexión (I = CONECTADO, 0 = DESCONECTADO). En caso de corte de corriente o al retirar el enchufe, colocar el interruptor de cone xión y desconexión inmediatamente en la posición de desconexión. Esto impide que la máquina se pueda poner de nuevo en marcha de manera descontrolada. 7 Ajustes ADVERTENCIA Peligro de lesiones y electrocución ► Desconectar el enchufe de la red antes de realizar cualquier trabajo en la máquina.

7.1 Sistema electrónico

Arranque suave El arranque suave mediante control electrónico garantiza una puesta en marcha de la máquina sin sacudidas. Número de revoluciones constante El número preseleccionado de revoluciones del motor se mantiene constante gracias a un sis tema electrónico. De esta manera se alcanza una velocidad de lijado constante si la herra mienta se utiliza conforme a las especificacio nes (fuerza de aplicación adecuada). Regulación del número de revoluciones El número de revoluciones se puede ajustar con la rueda de ajuste [1-3] entre 6.000 y

De esta forma, la velocidad de lijado se puede adaptar perfectamente a cada material (véase el capítulo 8). [4] Número de revoluciones máx. posible con el sistema electrónico defectuoso. Español

287.2 Cambiar el plato lijador [3]

Solo se conseguirá un resultado óptimo si se utilizan los accesorios y material de consumo originales. Si no se instalan acceso rios o material de consumo originales, se extin guirá el derecho a la garantía. ¡Advertencia! No efectuar ninguna modi ficación constructiva en el interior abier to de la máquina si el plato lijador está des montado. Aflojar los cuatro tornillos. Extraer el plato lijador hacia abajo. Colocar el plato lijador nuevo. Fijar el plato apretando manualmente los cuatro tornillos (2,5 Nm). Grado de dureza del plato lijador La máquina puede equiparse con platos lijado res de distinta dureza en función de la superfi cie que se desee tratar. Blando: universal para el lijado basto y el lijado fino, para superficies planas y abombadas. Superblando: lijado fino de piezas preforma das, curvaturas y radios. ¡No aplicar en cantos!

7.3 Fijación de los accesorios de lijado con

StickFix [3A] El abrasivo StickFix y el vellón de lijar StickFix correspondientes se pueden fijar de forma rápi da y sencilla en el plato lijador StickFix. ► Presionar el accesorio de lijado autoadhesi

[3-1] sobre el plato lijador [3-2]. En la medida que disminuye la adheren cia de la capa StickFix, los accesorios del plato lijador (en especial en funcionamiento no acoplado) pueden soltarse del plato lijador y provocar lesiones. Cambiar el plato lijador.

ADVERTENCIA Consecuencias perjudiciales para la salud a causa del polvo ► El polvo puede ser perjudicial para la sa lud. Por este motivo, no trabaje nunca sin aspiración. ► Durante la aspiración de polvo perjudicial para la salud, respete siempre las norma tivas nacionales. Autoaspiración con el saco para polvo Longlife Las lijadoras vienen equipadas de serie con un sistema de autoaspiración. El polvo de lijado se aspira a través de las aberturas de aspiración de la zapata y se recogen en el saco para polvo. Montaje del saco para polvo [4] Introducir el adaptador para el saco para polvo en el racor de aspiración. Introducir el saco para polvo en el adaptador hasta que encaje. Vaciar el saco para polvo cuando disminu ya el rendimiento de aspiración. Comprimir los elementos de accionamiento del saco para polvo. Extraer el saco para polvo hacia atrás. Abrir la tapa del saco para polvo. Vaciar el saco para polvo y eliminar los resi duos. Aspiración con el aspirador Festool Para evitar tener que vaciar con frecuencia el saco para polvo en trabajos de lijado prolonga dos, puede conectarse un aspirador Festool con un diámetro de tubo flexible de aspiración de 27 mm en el racor de aspiración [1-4]. Recomendación: utilizar tubos flexibles de as piración antiestáticos, pues reducen la carga electrostática.

7.5 Protección de cantos (Protector) [5]

La protección de cantos [1-7] reduce el riesgo de que el perímetro del plato lijador toque la superficie (p. ej. al lijar una pared o una venta na) y de que se produzca un contragolpe de la máquina o se produzcan daños. 8 Trabajo con la herramienta eléctrica ADVERTENCIA Peligro de lesiones ► Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella. Tener en cuenta las siguientes advertencias: – No sobrecargar la máquina aplicando de masiada presión. Los mejores resultados de lijado se consiguen con una presión de apriete moderada. La calidad y el rendi miento de lijado dependen fundamental mente de la elección del abrasivo adecua do. Español 29– Para guiar la máquina con seguridad, sujé tela con una mano en la empuñadu ra [1-10]. Para los trabajos de lijado recomendamos los siguientes ajustes de la rueda de ajuste [1-3]: Trabajos de lijado Nivel de la rueda de ajuste – Lijado con la máxima abrasión – Lijado de pinturas antiguas – Lijado de madera y enchapado an tes del barnizado – Lijado intermedio de barniz en su perficies 5–6 – Lijado de masilla tapaporos fina aplicada – Lijado de madera con vellón de lijar – Achaflanado en piezas de madera – Alisado de superficies de madera imprimadas 4–5 – Lijado de cantos de madera maciza y enchapada – Lijado en el renvalso de ventanas y puertas – Lijado intermedio de barniz en can tos – Rectificado de ventanas de madera natural con vellón de lijar – Alisado de superficies de madera con vellón de lijar antes del barni zado – Eliminación de superficies decapa das con vellón de lijar – Eliminación o despegado de cal en pasta sobrante con vellón de lijar 3–4 – Lijado intermedio de barniz en su perficies barnizadas – Limpieza de renvalsos de ventanas de madera natural con vellón de li jar 2–3 – Lijado de cantos barnizados – Lijado de plásticos termoplásticos 1–2 9 Mantenimiento y cuidado ADVERTENCIA Peligro de lesiones y electrocución ► Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimien to o de conservación. ► Todos los trabajos de mantenimiento y re paración que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado. El servicio de atención al cliente y de reparaciones solo está disponi ble a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/ servicio Utilice únicamente piezas de recam bio Festool originales. Referencia en: www.festool.es/servicio EKAT

La máquina está equipada con escobillas espe ciales autodesconectables. Si las escobillas es tán desgastadas, se interrumpe automática mente la corriente y la máquina se detiene. A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben man tenerse libres y limpias. En caso de disminución del rendimiento o de aumento de las vibraciones, soplar y limpiar las aberturas para el aire de refrigeración.

9.1 Limpieza de los canales de aspiración

Recomendamos limpiar los canales de aspira ción de la máquina aproximadamente una vez por semana (sobre todo al lijar espátula con re sina artificial, con afilado húmedo o de yeso) con un pequeño cepillo plano o un paño.

9.2 Mantenimiento del plato lijador y el

freno de plato El manguito de goma [1-5] roza el plato lija dor [1-6] e impide que aumente de forma in controlada el número de revoluciones del plato lijador. Debido a los pasadores metálicos en gastados, el freno de plato no tiene práctica mente desgaste. De todos modos, el plato lija dor puede desgastarse. A medida que vaya disminuyendo el efecto de frenado, comprobar primero el desgaste del plato lijador y sustituir si es preciso. Sustituir los manguitos de goma dañados. Español 3010 Accesorios Utilice solo platos lijadores y pulidores origina les de Festool. El uso de platos lijadores y puli dores de poca calidad puede originar conside rables desequilibrios que reducen la calidad de los resultados de trabajo y aumentan el des gaste de la máquina. Encontrará los números de pedido relativos a los accesorios y las herramientas en www.festool.es. 11 Medio ambiente No desechar con la basura doméstica. Reciclar las herramientas, los acceso rios y los embalajes de forma respetuo sa con el medio ambiente. Respetar las disposi ciones nacionales vigentes. De acuerdo con la Directiva europea sobre resi duos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las he rramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Puede ver información sobre los puntos de re cogida para una correcta eliminación de resi duos en www.festool.es/recycling . Información sobre REACH: www.festool.es/ reach 12 Observaciones generales

12.1 Información relativa a la protección de
