BRUGSANVISNING ETS 125 Q FESTOOL

2 Sakerhetsanvisningar

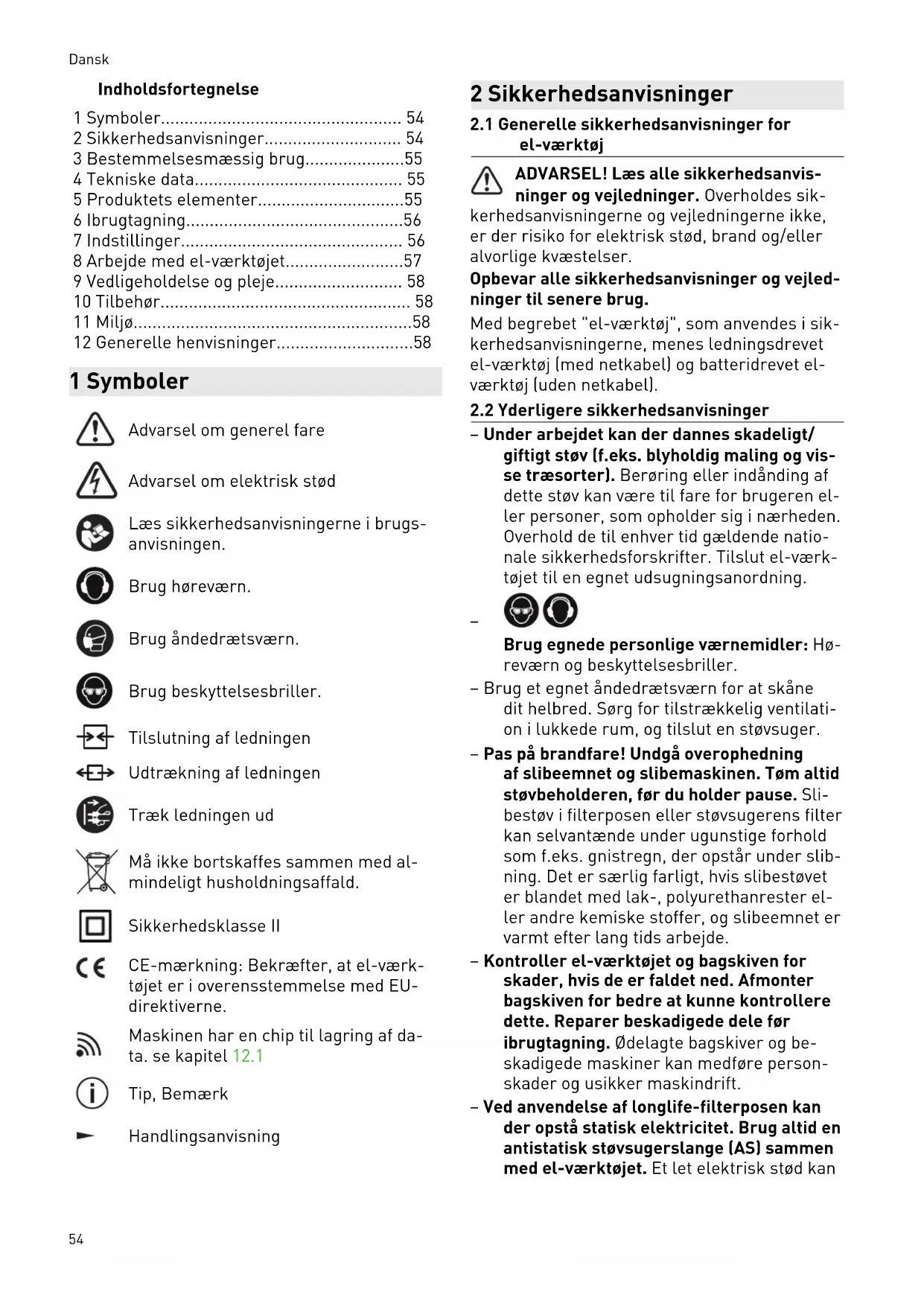

1 Symboler. 54
2 Sikkerhedsanvisninger. 54
3 Bestemmelsesmaessig brug. 55
4 Tekniske data. 55
5 Produktets elementer. 55
6 Ibrugtagning. 56
7 Indstillinger 56
8 Arbejde med el-vaerktoget. 57
9Vedligeholdelse og pleje. 58
10 Tilbehør. 58
11 Miljø. 58
12 Generelle henisninger. 58

1 Symboler

Advarsel om elektrisk stød

Laes sikkerhedsanvisningerne i brugsanvisingen.

Brug horeværn.

Brug Åndedrætsværn.

Brug beskyttelsesbriller.

Tilslutning af ledningen

Udtrækning af ledningen

Traek ledningen ud

Må ikke bortskaffes sammen med al-mindeligt husholdningsaffald.

Sikkerhedsklasse II

CE-maerkninq:Bekræfter,at el-vaerktojet er i overensstemmelse med EU-direktiverne.

Maskinen har en chip til lagring af data. se kapitel 12.1

Tip, Bemaerk

Handlingsanvisning

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL! Læs alle sikkerhedsanvis-ninger og vegledninger. Overholds sik

kerhedsanvisningerne og vegledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere drug.

Med begrabet "el-værktøj", som anvendes i sik- kerhedsanvisningerne, menes ledningsdrevet el-værktøj [med netkabel] og batteridrevet elværktøj (eden netkabel).

2.2 Yderligere sikkerhedsanvisninger

• Under arbejdet kan der dannes skadeligt/ giftigt stov (f.eks. blyholdig maling og visse traesorter). Beroring ell er indanding af dette stov kan vare til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gaeldende nationale sikkerhedsforskrifter. Tilsut el-varktojet til en egnet udsugningsanordning.

Brug egnede personlige værnemidler: Hø- reværn og beskyttelsenbriller.

• Brug et egnet Åndedrætsværn for at skåne dit helbred. Sørg for tilstrækkelig ventilation i lukkede rum, og tilslut en støvsuger.
• Pas på brandfare! Undgå overophedning af sliboemnet og slibemaskinen. Tøm aktid støvbeholderen, for du holder pause. Slibestøv i filterposen eller støvsugerens filter kan selvanteende under ugunstige forhold som f.eks. gnistregn, der opstår under slibning. Det er særlig farligt, hvis sliboestøvet er blandet med lak-, polyurethanrester er-ler andre kemiske stoffer, og sliboemnet er varmt after lang tids arbejde.
• Kontroller el-værktøjet og bagskiven for skader, hvis de er faldet ned. Afmonter bagskiven for bedre at kunne kontrollere dette. Reparer beskadigede dele foribrugtagning. Ødelagte bagskiver og beskadigede maskiner kan medføre personskader og usikker maskindrift.
• Ved anvendelse af longlife-filterposen kan der opsta statisk elektricitet. Brug altid en antistatisk stovsugerslange (AS) sammen med el-varktojet. Et let elektrisk stød kan

forskrække lidt og forstyrre opmaerksoheden, sa der opstár et uheld.

• Rengør olievædede arbejdsmaterialer, f.eks.的比例pulerfilt, med vand, og lad dem tørre i udbredt tilstand. Olievædede arbejdsmaterialer kan selvantaende.

2.3 Blandet stov med metalpartikler og slabning af fugtige overflader

Af sikkerhedsmæssige grunde skal du ved det støv med metalpartikler (f.eks. lakslib/pa biler) og ved silibning af fugtige overflaræffe ffolgende foranstaltninger:

• Etabler tilslutning via en fejlstrømsafbryder (FI-, PRCD-afbryder).
• Slut maskinen til en egnet støvsuger.
• Rengør regelmæssigt maskinen for støvaf-lejringer i motorhuset ved hjælp af støvsugeren.

eskyttesesbriller!

2.4 Emissionsværdier

Værdierne, som er beregnet i henhold til EN 62841, er typisk:

Lydttrykniveau L

$$ \mathrm {p} _ {\mathrm {A}} = 7 3 \mathrm {d B} (\mathrm {A}) $$

Lydeffektniveau L

$$ \mathrm {w} _ {\mathrm {A}} = 8 4 \mathrm {d B} (\mathrm {A}) $$

Usikkerhed K = 3 dB

FORSIGTIG

Stoj, der opstar ved arbejdet Beskadigelse af horelsen

Brug horevaern.

Vibrationsemissionsværdi a_h (vektorsum fra tre retninger) og usikkerhed K malt iht. EN 62841:

Vibrationsemissionsværdi [3- a_h = 4,0m / s^2 akset]

$$ K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

De angivne emissionsværdier (vibration, stoj)

bruges tilSAMmenligningafmaskiner,
- men kan och bruges til en forelbig be-dommelse af vibrations- og stjbelastninqen ved brug
- og repræsenterer de vigtigste anvendelsesformål for el-værktøjet.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøjet anwendes, og hvilken type emne der bearbejdes.

Vurder den faktiske belastning igennem hele driftscyklussen.
Alt after den faktiske belastning skal der traeffes egnede sikkerhedsforanstaltninger for at beskyte brugeren.

3 Bestemmelsesmaessig drug

Slibemaskinerne er beregnet til slibning af træ, kunststof, kompositmaterialie, maling/lak, spartelmasse og lignende materialer. Metal og asbestholdige materialer ma ikke bearejdes.

Ved blandet stov med metalpartikler (f.eks. lak-slibning pa biler) og ved silbing af fugtige overflader skal der overholdes særlige sikker-hedsanvisninger (se kapitel 2.3).

Af hensyn til den elektriske sikkerhed må sibemaskinerne ikke blve fugtige eller anvendes i fugtige omgivelser. Slibemaskinerne må kun bruges til tørslibning.

Ved ikke-bestemmelsesmaessig anvendelse haefter brugeren.

4 Tekniske data

Excentersliber ETS 125REQ

Effekt 250 W

Omdrejningstal (ubela- 6000 - stet) 12000 o/min

Maks. omdrejningstab[9] 16000 o/min

Slibebevægelse 2,0 mm

Bagskive 125 mm

Vægt (uden netkabel, 1,2 kg med bagskive)

Ikke-tilladt spænding aller frekvens!

Fare for ulykke

Forsyningsspændingen og strømkildens frekvens skal stemme overens med angi- velserne pa typeskitet.
- I Nordamerika må der kun bruges Festoollaskiner med spændingsangivelsen 120V / 60Hz

FORSIGTIG

Opvarmning af plug it-tilslutningen, hvis bajonetlukningen ikke er lately welt

Fare for forbending

Frdu tender for el-vaerktoget, skal du forsikredig om, at bajonetlukningen pa ledninger er lukket og last helt.

Tilslutning og udtrækning af ledningen-, se figur [2].

i I tilfelaIe af stromafbrydelse eller hvis stikket traekkes ud, skal start-stop-kontakten straks sættes pa stop. Det forhindr er ukontrolleret genstart.

7 Indstillinger

ADVARSEL

Risiko for kvaestelser, elektrisk stød

• Træk altid stikket ud af stikkontakten før arbejde på maskinen!

7.1 Elektronik

Bld opstart

Den elektronisk styrede softmax for, at maskinen starter.uden ryk.

Det forvalgte omdrejningstal holds konstant ved hjælp af elektronikken. På den måde opnås en jævn slibehastighed, forudsat at maskinen bruges korrekt (passende kontakttryk).

Indstilling af omdrejningstal

Omdrejningstallet kan indstilles med indstillingshjulet [1-3]mellem 6000 og 12000 o/min. Padenmade kan slibehastigheden indstilles optimalt til det pageldende materiale (se kapitel 8).

7.2 Udskifting af bagskive [3]

Et optimalt arbejdsresultat kan kun opn nas med originalt tilbehør og originale forbrugsmaterialer. Hvis der ikke anvendes originalt tilbehør og originale forbrugsmaterialer, bortfalder garantien.

Advarsel! Foretag ingen konstruktionsmaesige aendringer indvendigt i maskinen, när davon er aben, og bagskiven er afmon-teret.

Løsn de fire skruer.
Tag bagskiven af.
Anbring en ny bagskive.
4 Spænd de fire skruer handfast [2,5 Nm].

Bagskivens hardsgrad

Alt after den overflade, der skal bearbejdes, kan maskinen udstyres med forskelligt harede bagskiver.

Superblod: Finslibning på formdele, buede overflader, radier. Bruges ikke kanter!

7.3 Fastgorelse af slibetilbehør med StickFix [3A]

Det er hurtigt og let at fastgore StickFix slabepapir og StickFix slabefilt pa StickFix bagskiver.

Tryk det selvhæftende slibetilbehør [3-1] fast på bagskiven [3-2].

Hvis StickFix-belægningen ikke sidder SSE godt fast længere, kan bagskivens tilbehør lõsne sig fra bagskiven og medfrole skader, især nár el-veerktojet ikke er sat imod em-net endnu. Udskift bagskiven!

7.4 Udsugning

ADVARSEL

Stov kan vare sundhedsfarligt. Arbejd derfor aldrig Eden udsugning.
Vær ved udsugning af sundhedsfarligt stov altid opmærksom pa de nationale bestemmelser.

Integreret udsugning med longlife-stvpose

Slibemaskinerne er som standard udstyret med udsugningssystem. Slibestøvet suges ud gen-nem udsugningsabningerne i slibesålen og lander i stvposen.

Montering af stovposen [4]

Skub stovposeadapteren pa udsugningsstudsen.
Skub stovposen på adaptersen, indtil den gär i indgreb.

Tøm støvposen, narrugeeffekten aftager.

Tryk stovposen sammen ved hjælp af betjeningselementerne.
Tag stovposen af.
3 Abn klappen pa stovposen.
Tøm støvposen, og bortskaf affaldet.

Udsugning med Festool støvsuger

Ved større spliceopgaver kan du tilslutte en Fest stool stovsuger med en slangediameter pa 27 mm til udsugningsstudsen [1-4], sa du undgär at tommeste vyposen hele tiden og igen.

Anbefaling: Anvend en antistatisk udsugningslange! Derved er det muligt at reducere den elektriske opladning.

7.5 Kantbeskyttelse (Protector)[5]

Kantbeskyttelsen [1-7] reducerer, at bagskiven berorer en flade med widen af sin omkreds (f.eks. ved slibning langs med en væg eller et vindue), sä maskinen derved slar tilbage aller bliver beskadiget.

8 Arbejde med el-værktøjet

ADVARSEL

Risiko for personskader

Fastgør emnet, sa det ikke kan bevæge sig under bearbejdningen.

Følg følgende anvisninger:

• Overbelast ikke maskinen ved at trykke for hårdt på den! Du opnár det bedste slibere-sultat, hvis du arbejder med et moderat tryk på maskinen. Slibeydelsen og -kvaliteten afhænger Forst og fremmest af et korrekt valg af slibemidler.
• Hold maskinen med den ene hare od om grebet [1-10] for at kunne fore maskinen sik-kert.

Ved spliceopgaver anbefaler vi ffolgLende indstlinger af indstillingshjulet [1-3]:

Slibeopgaver Trin på indstil-

lingshjul

-Slibning med maks.slibeeffekt 5-6
-Afslibning af gammad maling
- Slibning af traeg og finér frolakering
Lakmellemslibning pà flader

-Slibning af tynde lag forlak 4-5
- Slibning af træ med sliderfilt
- Rejfning pà traèdele
- Glatbearbejdning af grundede træflader

-Slibning af kanter af massivt trae og 3-4 finer
- Slibning af fals på vinduer og døre
Lakmellemslibning pa konter
- Grovslibning af naturtraevinduer med slibefilt
- Glatbearbejdning af træoverflader før bejdsning med slibefilt
-Afslibning af bejdsede overflader medslifbefilt
-Afrivning ellf fjernelse af overskydende kalkpasta med slabefilt
Lakmellemslibning pà bejdsedeflader 2-3
Rensning af vinduesfalse i naturtrae med slabefilt
-Slibning af bejdsede kanter 1-2
- Slibning af termoplastiske kunst-stoffer

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Træk altid stikket ud af stikkontakten for alle service- og vedligeholdelsesarbejder!
Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset abnes, ma kun foretages af et autorisret serviceværksted.

Kundeservice og reparation ma kun udfores af producenten eller serviceværksteder. Nærmeste adressie findes på: www.festool.dk/service

Brug kun originale Festool-reserve
dele! Artikelnr. findes pa: www.festool.dk/service

Maskinen er udstyret med specialkul, der kobl er automatisk fra. När disse er slidt, foretages en automatisk strømafbrydelse, og maskinen standses.

For at sikre luftcirkulationen skal koleluftabningerne i motorhuset altid holdes frie og rene. Udsug ogrens koleluftabningerne ved faldende effekt eller hjere vibrationer.

9.1 Rengoring af udsugningskanalerne

Vi anbefaler, at udsugningskanalerne i maskinen rengores, med en lille flad børste ell er en stofklud ca. en gang om ugen lisær ved silibning af kunstharpiksspartelmasse, ved vådslibning og silibning af gibs.

9.2 Vedligeholdelse af bagskive og bagskivebremse

Gummimanchetten [1-5] strejfer bagskiven [1-6] og forbinderer, at bagskiven far for hooje omdrejninger pa ukontrolleret vis. Isatte metalstifter gor bagskivebremsen nasten slidfri. Bagskiven kan dog blive nedslidt.

Hvis fremsevirkningen aftager, skal bagskiven Forst kontrolleres for slid og udskiftes om ndvendigt. Udskift en beskadiget gummimanchet.

10 Tilbehør

Anvend udelukkende originale bag- og polerbagskiver fra Festool. Anvendelse af ringere bag- og polerbagskiver kan medfore betydelig ubalance, sa arbejdets kvalitet forringes, og maskinen slides mere.

Bestillingsnumre til tilbehør og maskiner finder du på www.festool.dk.

11 Miljo

Maskinen må ikke bortskaffes med al-mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes

miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskritter skal overholds.

Ifolge Radets direktiv om affald af elektrisk og elektronisk udstyr og gennemforelse i national ret skal gammelt el-værktj indsamles separat og afleveres til miljovenlig genvinding.

Information om korrekt bortskaffelse pa genbrugsstationer vindes paa www.festool.dk/recycling.

Informationer om REACH: www.festool.dk/ reach

12 Generelle henvisninger

12.1 Informationer om databeskyttelse

El-værktøjt indeholder en chip, der automatisk gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger.

Dataene kan udlæses kontaktløst med specielle apparater og anwendes udelukkende af Festool med henblick på fejldiagnose, reparatoner og handtering af garantikrav amat til kvalitetsforbedring og videreudvikling af el-værktøjet. Dataene anwendes ikke til andre formal'uden kundens udtrykkelige tilladelse.
