BEDIENUNGSANLEITUNG ETS 125 Q FESTOOL

CE Festool GmbH Wertpae 30, D

Wertstr. 20, D-73240 Wendlingen

GERMANY

Wendlingen, 2017-08-09

• im definierten Seriennummer-Bereich (S-Nr.) von 4000000 - 49999999

in the specified serial number range (S-Nr.) from 40000000 - 49999999

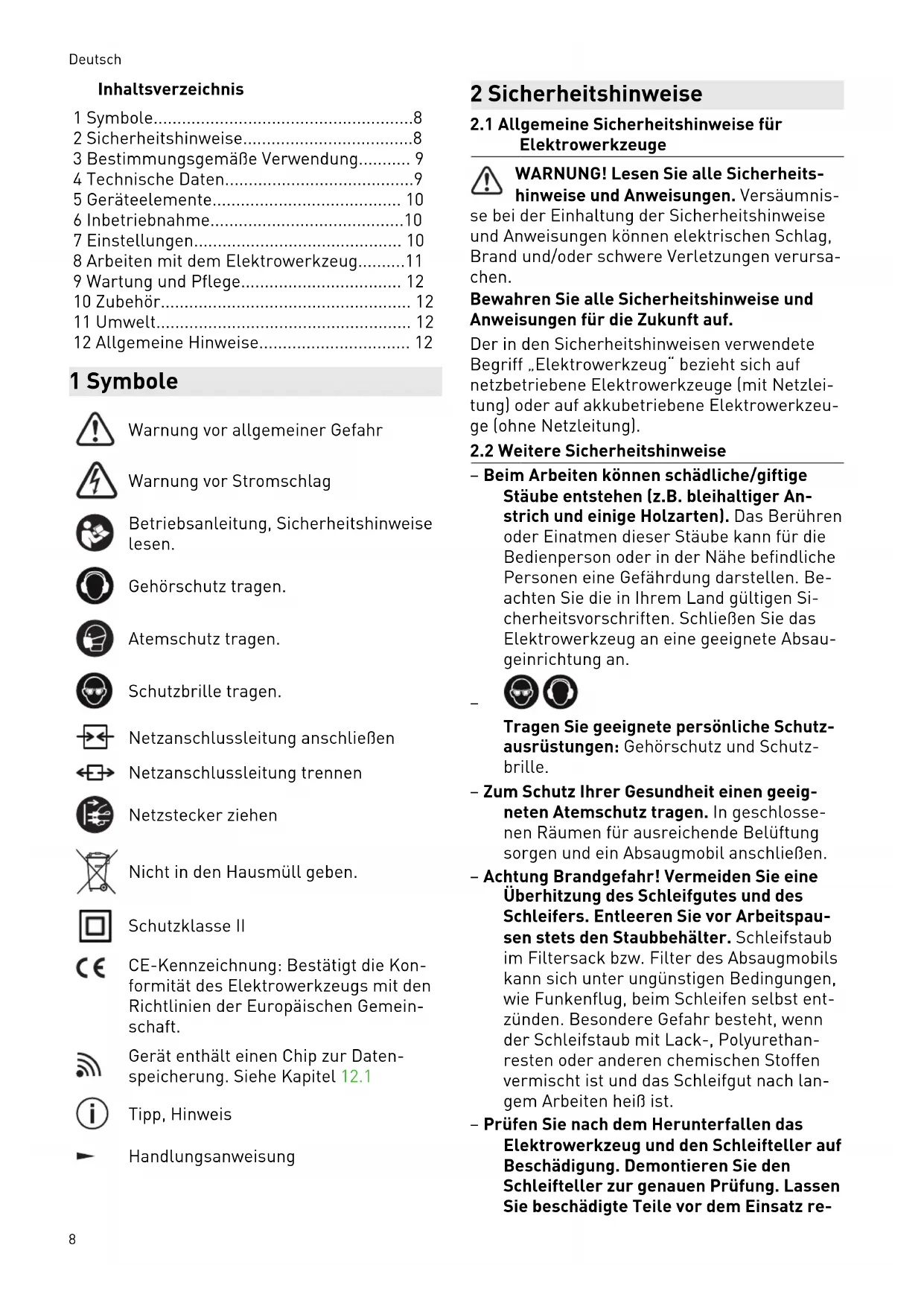

1 Symbole. 8
2 Sicherheitshinweise. 8
3 Bestimmungsgemäß Verwendung. 9
4 Technische Daten. 9
5 Geräteelemente 10
6 Inbetriebnahme 10
7 Einstellungen 10
8Arbeitenmit dem Elektrowerkzeug.11
9 Wartung und Pflege 12
10 Zubehor. 12
11 Umwelt. 12
12 Allgemeine Hinweise. 12

1 Symbole

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen.

Gehorschutz tragen.

Atemschutz tragen.

Schutzbrille tragen.

Netzanschlussleitung anschließen

Netzanschlussleitung trennen

Netzsteckerziehen

Nicht in den Hausmull geben.

Schutzklasse II

CE-Kennzeichnung: Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.

Gerät enthalt einen Chip zur Daten Speicherung. Siehe Kapitel 12.1

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumni

se bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Weitere Sicherheitshinweise

• Beim Arbeitsen können schädliche/giftige Stäube entstehen (z.B. bleihaltiger An-strich und einige Holzarten). Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Höhe befindliche Personen eine Gefährung darstellen. Be-achten Sie die in Ihr dem Land gultigen Sicherheitsvorschriften. Schreiben Sie das Elektrowerkzeug an eine geeignete Absaungeinrichtung an.

Tragen Sie geeignete persönliche Schutz-ausrüstungen: Gehorschutz und Schutzbrille.

Zum Schutz Ihrer Gesundheit einen geeigneten Atemschutzlagen. In geschlossenen Räumen für ausreichende Belüfung sorgen und ein Absaugmobil anschließen.
- Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausten stets den Staubbehälter. Schleifstaub im Filtersack bzw. Filter des Absaugmobils kann sich unter ungünstigen Bedingungen, wie Funkenflug, beim Schleifen selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethan-resten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heißt ist.
- Prüfen Sie nach dem Herunterfallen das Elektrowerkzeug und den Schleifteller auf Beschädigung. Demontieren Sie den Schleifteller zur genauen Prüfung. Lassen Sie beschädigte Teile vor dem Einsatz re

parieren. Gebrochene Schleifteller und beschädigte Maschinen können zu Verletzungen und Unsicherheit der Maschine führen.

• Bei Verwendung des Longlife-Staubsacks kann es zu elektrischer Aufladungkommen. Verwenden Sie mit dem Elektrowerkzeug immer, wenn möglich, einen Antistatik-Saugschlauch (AS). Ein leichter elektrischer Schlag kann zu einem kurzen Schreckmoment führen und die Aufmerksamkeit stären, dadurch kann es zu einem Unfall kommt.
• Reinigen Sie mit Ölengetränkte Arbeitsmittel, wie z.B. Schleifpad oder Polierfilz mit Wasser und lassen Sie diese ausgebreitet trocknen. In Öl getränkte Arbeitsmittel können sich selbst entzünden.

2.3 Mischstäube mit Metallanteil und Schleifen feuchter Oberflächen

Bei Mischstäuben mit Metallanteil (z.B.

Lackschliff im Automotiv-Bereich] und beim Schleifen feuchter Oberflächen sind aus Sicherheitsgründen folgende Maßnahmen einzuhalten:

-Vorschalten eines Fehlerstrom- (Fl-, PRCD-) Schutzschalters.
- Maschine an ein geeignetes Absauggerät anschließen.
- Maschine regelmäßig von Staubablagerungen im Motorbehause durch Aussaugen reinigen.

brille tragen!

2.4 Emissionswerte

Die nach EN 62841 ermittelten Werte betragentypischerweise:

Schalldruckpegel L

$$ \mathrm {P A} = 7 3 \mathrm {d B} (\mathrm {A}) $$

Schallleistungspegel L

$$ \mathrm {w} \mathrm {A} = 8 4 \mathrm {d B} (\mathrm {A}) $$

Unsicherheit K = 3 dB

VORSICHT

Beim Arbeitsen eintretender Schall Schädigung des Gehörs

• Verwenden Sie einen Gehorschutz.

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841:

Schwingungsemissionswert (3-achsig)

$$ a _ {h} = 4, 0 m / s ^ {2} $$

$$ K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Gerausch)

-dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Gerauschbelastung beim Einsatz,
- repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

VORSICHT

Emissionswerte konnen von den angegebenen Werten abweichen. Dies hangt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks.

Beurteilen Sie die tatsächliche Belastung während des gesamten Betriebszyklus.
Abhängig von der tatsächlichen Belastung mussen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden.

3 Bestimmungsgemäß Verwendung

Bestimmungsgemäß sind die Schleifer zum Schleifen von Holz, Kunststoff, Verbundwerkstoffen, Farbe/Lacke, Spachtelmasse und ähnlichen Werkstoffen vorgesehen. Metall und asbesthaltige Werkstoffe dürfen nicht beareritet werden.

Bei Mischstäuben mit Metallanteil (z.B. Lackschliff im Automotiv-Bereich) und beim Schleifen feuchter Oberflächen sind besondere Sicherheitshinweise zu beachten (siehe Kapitel 2.3).

Wegen der elektrischen Sicherheit dürfen die Schleifer nicht feucht sein und nicht in feuchter Umgebung betrieben werden. Die Schleifer dürfen nur für Trockenschliff verwendet werden.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

4 Technische Daten

Exzenterschleifer ETS 125REQ

Leistung 250 W

Drehzahl (Leerlauf) 6000 -

12000 min-1

Exzenterschleifer ETS 125 REQ
Drehzahl max. [1]	16000 min-1
Schleifhub 2,0 mm
Schleifteller Ø 125 mm
Gewicht (ohne Netzkabel, mit Schleifteller)	1,2 kg

5 Geräteelemente

[1-1] Ein-/Ausschalter
[1-2] plug it-Anschluss
[1-3] Drehzahlregelung
[1-4] Absaugstutzen
[1-5] Gummimanschette
[1-6] Schleifteller
[1-7] Kantenschutz (Protektor)
[1-8] Longlife-Staubbeutel
[1-9] Staubbeutel-Adapter
[1-10] Handgriff (isolierte Grifflächen)

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

WARNING

Unzulässige Spannung oder Frequenz! Unfallgefahr

Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen.
In Nordamerika)durfen nur Festool Maschinen mit der Spannungsangabe 120V/ 60 Hz eingesetzt werden.

VORSICHT

Erhütung des plug it-Anschlusses bei un-vollständig verriegeltem Bajonettverschluss Verbrennungsgefahr

Vor dem Einschalten des Elektrowerk-zeugs vergewissern, dass der Bajonettverschluss an der Netzanschlussleitung komplett geschlossen und verriegelt ist.

Anschlieben und Losen der Netzanschlussleistung - siehe Bild [2].

Der Schalter [1-1] dient als Ein-/Ausschalter (I = EIN, 0 = AUS).

i Bei Stromausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschaltersofort in die Aus-Position bringen. Diesverhindert einen unkontrollierten Wiederanlauf.

7 Einstellungen

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdoseziehen!

7.1 Elektronik

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für ruckfrei Anlauf des Elektrowerkzeugs.

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch konstant gehalten. Dadurch wird bei bestimmungsgemäß Anwendung (angemessene Anpresskraft) eine gleichbleibende Schleifgeschwindigkeit erreicht.

Drehzahl einstellen

Die Drehzahl lasst sich mit dem Stellrad [1-3] zwischen 6000 und 12000min^-1 einstellen.

Dadurch konnen Sie die Schleifgeschwindigkeit dem jeweiligen Werkstoff optimal anpassen (siehe Kapitel 8).

7.2 Schleifteller wechseln [3]

Ein optimes Arbeitsergebnis ist nur mit Originalzubehör und Verbrauchsmaterial zu erreichen. Wird nicht Originalzubehör oder Verbrauchsmaterial eingebaut, erlischt der Garantienganspruch.

Warning! Keine bauliche Veränderung im geöffneten Innenaum der Maschine vornehmen, wenn der Schleifteller abmontiert ist.

Vier Schrauben öffnen.
Schleifteller nach unten abnehmer.
3Neuen Schleifteller anbringen.
Mit vier Schrauben handfest [2,5Nm] anziehen.

Härtegrad des Schleiftellers

Abgestimm auf die zu bearbeitende Oberfläche kann die Maschine mit entsprechlich harten Schleiftellern ausgerüstet werden.

Weich: Universell fur Grob- und Feinschliff, fur ebene und gewöblte Flächen.

Superweich: Feinschliff an Formteilen, Wöl-bungen, Radien. Nicht an Kanten einsetzen!

7.3 Schleif-Zubehör mit StickFix befestigen [3A]

Auf dem StickFix Schleifteller{laffen sich die dazu passenden StickFix Schleifpapiere und StickFix Schleifvliesechnell und einfach befestigen.

• Drücken Sie das selbstthaftende Schleif-Zubehör [3-1] auf den Schleifteller [3-2] auf.

Bei nachlassender Haftung des Stickfix-Belages können sich die Schleifteller-Zu

behore - insbesondere im nicht aufgesetzten Betrieb - vom Schleifteller lösen und zu Verletzungen führen. Schleifteller wechseln!

7.4 Absaugung

WARNING

Gesundheitsgeführung durch Stäube

• Nie ohne Absaugung arbeiten.
  Nationale Bestimmungen beachten.

Eigenabsaugung mit Longlife-Staubbeutel

Die Schleifer sind seriemäßig mit einer Eigenabsaugung ausgestattet. Der Schleifstaub wird durch Absaugöffnungen im Schleifschuh abgesaugt und im Staubbeutel aufgefangen.

Staubbeutel-Adapter auf Absaugstutzenschieben.
Staubbeutel bis zum Einrasten auf Adapter aufschieben.

Beinachlassender Absaugleistung,

Staubbeutel leeren.

Staubbeutel an Betätigungselementen zusammen.
Staubbeutel nach hinten abnehmen.
3 Klappe am Staubbeutel offen.
Staubbeutel ausleeren und Abfall entsorgen.

Absaugung mit Festool Absaugmobil

Um bei längeren Schleifarbeiten ein häufiges Entleeren des Staubbeutels zu vermeiden, kann an den Absaugstutzen [1-4] ein Festool Ab

saugmobil mit einem Absaugschlauchdurchmesser von 27 mm angeschlossen werden.

Empfehlung: Antistatic-Saugschlauch verwenden! Dadurch kann die elektrische Aufladung reduziert werden.

7.5 Kantenschutz (Protektor) [5]

Der Kantenschutz [1-7] verhindert, dass der Schleifteller mit seiner Umfangseite eine Flüche berührt (z.B. beim Schleifen entlang einer Wand oder eines Fensters), und dadurch ein Rückschlag des Elektrowerkzeugs bzw. eine Beschädigung erfolgt.

8 Arbeiten mit dem Elektrowerkzeug

WARNING

Verletzungsgefahr

Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

Folgende Hinweise beachten:

• Überlasten Sie die Maschine nicht, indem Sie diese zu stark undrücken! Sie erreichen das Beste Schleifergebnis, wenn Sie mit möglich starkem Anpressdruck arbeiten. Die Schleifleistung und -qualität hangen im Wesentlichen von der Wahl des richtigen Schleifmittels ab.
• Halten Sie die Maschine für eine sichere Führung mit einer Hand am Handgriff [1-10].

Für Schleifarbeiten empfehlen wir folgende

Einstellungen des Stellrades [1-3]:

Schleifarbeiten Stellrad-Stufe

• Schleifen mit max. Abrieb 5-6
• Abschleifen alter Farbe

• Schleifen von Holz und Furnier vor der Lackierung
  -Lackzwischenschliff auf Flächen

• Schleifen von dunn aufgetragenem Vorlack 4-5

• Schleifen von Holz mit Schleif-Vlies
  -Kantenbrechen an Holzteilen
• Glätten von grundierten Holzflächen

Schleifarbeiten Stellrad-Stufe

• Schleifen von Vollholz- und FURNIERKanten 3-4
• Schleifen im Falz von Fenstern und Turen
  -Lackzwischenschliff an Kanten
  -Anschleifen von Naturholzfenstern mit Schleif-Vlies
• Glätten der Holzoberfläche vor dem Beizen mit Schleif-Vlies
• Abreiben gebeizter Flächen mit Schleif-Vlies
• Abreiben oder Abheben der überflüssigen Kalkpaste mit Schleif-Vlies
  -Lackzwischenschliff auf gebeizten 2-3 Flächen
• Säubern von Naturholz-Fensterfällzen mit Schleif-Vlies
• Schleifen von gebeizten Kanten 1-2
• Schleifen von thermoplastischen Kunststoffen

9 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdoseziehen!
- Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorhäusers erfordern,)dürfen nur von einer autorisierten Kunden-dienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Das Gerät ist mit selbstabschaltbaren Spezialkohlen ausgerüstet. Sind diese abgenutzt, erfolgt eine automatische Stromunterbrechung und das Gerät kommt zum Stillstand.

Zur Sicherung der Luftzirkulation mussen die Kühlluftöffnungen im Motorbehause stets frei und sauber gehalten werden.

Bei Leistungsnachlass oder erhöhten Vibrationen Kühluftöffnungen absaugen und saubern.

9.1 Reinigung der Absaugkanäe

Wir empfehlen etwa einmal pro Woche (besonderss beim Schleifen von Kunstharzspachtel, im Feuchtschliff und bei Gips) die Absaugkanäle in der Maschine mit einer kleinen Flachbürste oder einem Stoffflappen zu reinigen.

9.2 Schleifteller und Tellerbremse warten

Die Gummimanschette [1-5] streift auf dem Schleifteller [1-6] und verhindert ein unkontrolliertes Hochdrehen des Schleiftellers. Durch eingesetzte Metallstifte ist die Tellerbremse nahezu verschreiben. Der Schleifteller kann jedoch verschreiben.

Bei nachlassender Bremswirkung zunachst den Schleifteller auf Verschleib kontrollieren und ggf. ersetzen. Beschädigte Gummimanschette ersetzen.

10 Zubehör

Verwenden Sie nur original Schleif- und Polierteller von Festool. Durch die Verwendung von minderwertigen Schleif- und Poliertellern kann es zu erheblichen Unwuchten kommt, die die Qualität der Arbeitsergebnisse verschlechtern und den Verschleib der Maschine erhöhen.

Die Bestellnummern für Zubehor und Werkzeuge finden Sie unter www.festool.de.

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführn. Geltende nationale Vorschriften beachten.

Gemäß Europäischer Richtlinie über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zu den Rücknahmestellen für eine ordnungsgemäß Entsorgung sind unter www.festool.de/recycling einsebar.

Informationen zur REACH: www.festool.de/ reach

12 Allgemeine Hinweise

12.1 Informationen zum Datenschutz

Das Elektrowerkzeug enthalt einen Chip zur automatischen Speicherung von Maschinen-

und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug. Die Daten können mit speziellen Geräten kontaktlos ausgegeben werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätssverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten - ohne ausdrückliche Einwilligung des Kunden - erfolgt nicht.
