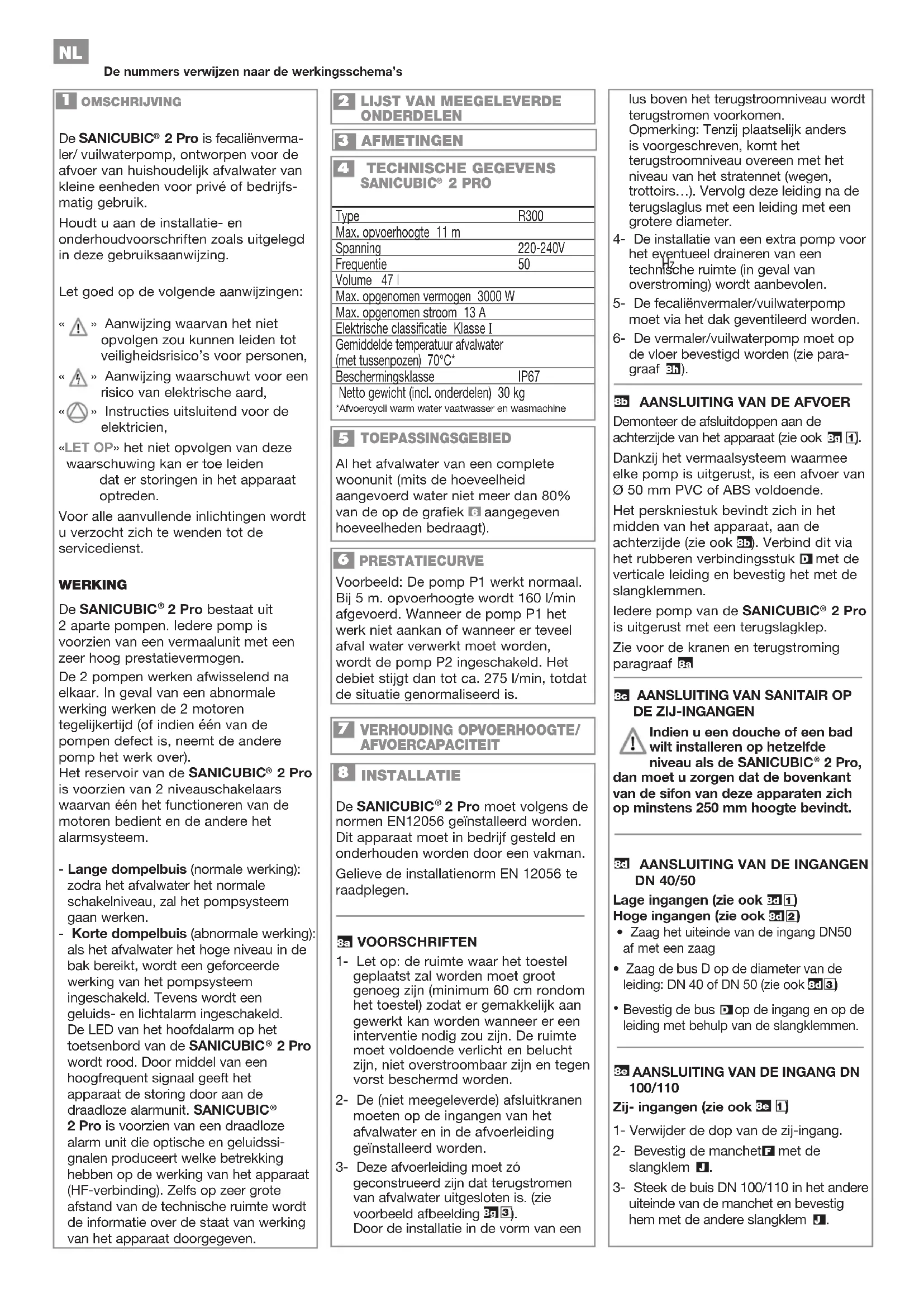

GEBRUIKSAANWIJZING Sanicubic 2 Pro Expertline Sanibroyeur

2 Pro is fecaliënverma- ler/ vuilwaterpomp, ontworpen voor de afvoer van huishoudelijk afvalwater van kleine eenheden voor privé of bedrijfs- matig gebruik. Houdt u aan de installatie- en onderhoudvoorschriften zoals uitgelegd in deze gebruiksaanwijzing. Let goed op de volgende aanwijzingen:

» Aanwijzing waarvan het niet opvolgen zou kunnen leiden tot veiligheidsrisico’s voor personen,

» Aanwijzing waarschuwt voor een risico van elektrische aard,

» Instructies uitsluitend voor de elektricien,

LET OP» het niet opvolgen van deze waarschuwing kan er toe leiden dat er storingen in het apparaat optreden. Voor alle aanvullende inlichtingen wordt u verzocht zich te wenden tot de servicedienst. WERKING De SANICUBIC

2 Pro bestaat uit 2 aparte pompen. Iedere pomp is voorzien van een vermaalunit met een zeer hoog prestatievermogen. De 2 pompen werken afwisselend na elkaar. In geval van een abnormale werking werken de 2 motoren tegelijkertijd (of indien één van de pompen defect is, neemt de andere pomp het werk over). Het reservoir van de SANICUBIC

2 Pro is voorzien van 2 niveauschakelaars waarvan één het functioneren van de motoren bedient en de andere het alarmsysteem. - Lange dompelbuis (normale werking): zodra het afvalwater het normale schakelniveau, zal het pompsysteem gaan werken. - Korte dompelbuis (abnormale werking): als het afvalwater het hoge niveau in de bak bereikt, wordt een geforceerde werking van het pompsysteem ingeschakeld. Tevens wordt een geluids- en lichtalarm ingeschakeld. De LED van het hoofdalarm op het toetsenbord van de SANICUBIC

2 Pro wordt rood. Door middel van een hoogfrequent signaal geeft het apparaat de storing door aan de draadloze alarmunit. SANICUBIC

2 Pro is voorzien van een draadloze alarm unit die optische en geluidssi- gnalen produceert welke betrekking hebben op de werking van het apparaat (HF-verbinding). Zelfs op zeer grote afstand van de technische ruimte wordt de informatie over de staat van werking van het apparaat doorgegeven.

2 PRO Type R300 Max. opvoerhoogte 11 m Spanning 220-240V Frequentie 50 Hz Volume 47 l Max. opgenomen vermogen 3000 W Max. opgenomen stroom 13 A Elektrische classificatie Klasse I Gemiddelde temperatuur afvalwater (met tussenpozen) 70°C* Beschermingsklasse IP67 Netto gewicht (incl. onderdelen) 30 kg *Afvoercycli warm water vaatwasser en wasmachine

TOEPASSINGSGEBIED Al het afvalwater van een complete woonunit (mits de hoeveelheid aangevoerd water niet meer dan 80% van de op de grafiek

aangegeven hoeveelheden bedraagt).

2 Pro moet volgens de normen EN12056 geïnstalleerd worden. Dit apparaat moet in bedrijf gesteld en onderhouden worden door een vakman. Gelieve de installatienorm EN 12056 te raadplegen.

1- Let op: de ruimte waar het toestel

geplaatst zal worden moet groot genoeg zijn (minimum 60 cm rondom het toestel) zodat er gemakkelijk aan gewerkt kan worden wanneer er een interventie nodig zou zijn. De ruimte moet voldoende verlicht en belucht zijn, niet overstroombaar zijn en tegen vorst beschermd worden.

2- De (niet meegeleverde) afsluitkranen

moeten op de ingangen van het afvalwater en in de afvoerleiding geïnstalleerd worden.

3- Deze afvoerleiding moet zó

geconstrueerd zijn dat terugstromen van afvalwater uitgesloten is. (zie voorbeeld afbeelding

Door de installatie in de vorm van een

PRESTATIECURVE Voorbeeld: De pomp P1 werkt normaal. Bij 5 m. opvoerhoogte wordt 160 l/min afgevoerd. Wanneer de pomp P1 het werk niet aankan of wanneer er teveel afval water verwerkt moet worden, wordt de pomp P2 ingeschakeld. Het debiet stijgt dan tot ca. 275 l/min, totdat de situatie genormaliseerd is. De nummers verwijzen naar de werkingsschema’s

VERHOUDING OPVOERHOOGTE/ AFVOERCAPACITEIT lus boven het terugstroomniveau wordt terugstromen voorkomen. Opmerking: Tenzij plaatselijk anders is voorgeschreven, komt het terugstroomniveau overeen met het niveau van het stratennet (wegen, trottoirs…). Vervolg deze leiding na de terugslaglus met een leiding met een grotere diameter.

4- De installatie van een extra pomp voor

het eventueel draineren van een technische ruimte (in geval van overstroming) wordt aanbevolen.

5- De fecaliënvermaler/vuilwaterpomp

moet via het dak geventileerd worden.

6- De vermaler/vuilwaterpomp moet op

de vloer bevestigd worden (zie para- graaf

Demonteer de afsluitdoppen aan de achterzijde van het apparaat (zie ook

Dankzij het vermaalsysteem waarmee elke pomp is uitgerust, is een afvoer van Ø 50 mm PVC of ABS voldoende. Het perskniestuk bevindt zich in het midden van het apparaat, aan de achterzijde (zie ook

). Verbind dit via het rubberen verbindingsstuk

met de verticale leiding en bevestig het met de slangklemmen. Iedere pomp van de SANICUBIC

2 Pro is uitgerust met een terugslagklep. Zie voor de kranen en terugstroming paragraaf

DE ZIJ-INGANGEN Indien u een douche of een bad wilt installeren op hetzelfde niveau als de SANICUBIC

2 Pro, dan moet u zorgen dat de bovenkant van de sifon van deze apparaten zich op minstens 250 mm hoogte bevindt.

DN 40/50 Lage ingangen (zie ook

Hoge ingangen (zie ook

• Zaag het uiteinde van de ingang DN50 af met een zaag

• Zaag de bus D op de diameter van de leiding: DN 40 of DN 50 (zie ook

op de ingang en op de leiding met behulp van de slangklemmen.

100/110 Zij- ingangen (zie ook

1- Verwijder de dop van de zij-ingang.

3- Steek de buis DN 100/110 in het andere

uiteinde van de manchet en bevestig hem met de andere slangklem

.LED rood hoofd- alarm LED geel alarm transmissie LED groen alarm span- ningsnet De alarmmeldingen op de draadloze alarmunit blijven ook actief zolang het probleem niet is opgelost. Zo wordt voorkomen dat een systeem met een storing ”vergeten” wordt.

2 Pro. Het ontvangt hiervan de diverse alarmgegevens. Indien andere apparaten interferentie ondervinden door het systeem (of andersom), is er een omschakeling voorzien, die de printplaat met de draadloze alarm unit verbindt. Maak in geval van interferentie met andere HF apparaten of andere SANICUBIC

2 Pro apparaten in de buurt het apparaat en de verplaatste module los, schakel 1 of meerdere van de 4 switch schakelaars van de kaart van het apparaat om, om en doe hetzelfde op de kaart van de draadloze alarm unit. Let op: de code moet op beide kaarten dezelfde zijn. Zie voor het bevestigen van het kastje aan de muur afbeelding. Het alarmkastje heeft 5 LED’s en 1 zoemer. De LED’s gaan uitsluitend branden om een storing te melden. 1/ De rode LED “hoofdalarm” geeft de werking van de bijbe- horende LED van de basisprintplaat aan.

1/ Hoofdalarmen: Indien het waterniveau in het apparaat abnormaal hoog is: sirene schakelt in + rode alarm LED gaat branden + de andere motor start na 3 seconden (zie plaatje toetsenbord bediening). Alarm voedingsspanning: In geval van een stroomonderbreking: sirene schakelt in + rode alarm LED gaat branden + gele LED netspanning knippert. Tijdalarm: Indien één van de 2 motoren langer dan 1 minuut werkt: sirene schakelt in + rode alarm LED gaat branden + de andere motor start na 3 seconden. Alarm voedingsspanning: In geval van een stroomonderbreking (of wanneer de stekker van het apparaat uit het stopcontact gehaald wordt): sirene schakelt in + rode alarm LED gaat branden + gele LED netspanning knippert. 2/ RESET (Reset) hoofdalarmen: Indien het probleem dat één van bovenstaande alarmen heeft ingeschakeld, opgelost is, stopt de sirene, maar de rode alarm LED blijft branden om aan te geven dat er een probleem in het systeem geweest is. Een van de twee toetsen op het toetsen- bord kan de sirene in alle gevallen uitgeschakeld worden, maar hiermee kan de rode LED uitsluitend gedoofd worden, indien het probleem dat het alarm heeft ingeschakeld, opgelost is. Boveningangen (zie ook

1- Zaag het hoge uiteinde van de ingang DN100 open met een

3- Steek de buis DN 100/110 in het andere uiteinde van de

manchet en bevestig hem met de andere slangklem

2 Pro dient geventileerd te worden via een beluchting op dakniveau. Bevestig vervolgens de manchet

Steek de buis DN50 in het andere uiteinde en bevestig hem met de andere slangklem

LET OP: Geen vacuümafsluiter aansluiten op de afzuigleiding, voor een goede werking van het apparaat moet de leiding open blijven.

2 Pro is voorzien van een vloerbevestigingsset zodat het apparaat niet kan draaien of bewegen.

1- Plaats het apparaat op de gewenste plaats.

2- Zoek de 2 gaten voor de bevestiging op de grond.

3- Plaats de 2 pluggen

op de grond en installeer het apparaat.

4- Bevestig het apparaat met de schroeven

1- De elektrische aansluitingen moeten uitgevoerd worden door

een bevoegd elektricien. De elektrische installatie moet aan de in het land geldende normen voldoen.

2- De voeding moet in Klasse I uitgevoerd worden.

Het apparaat moet aangesloten worden op een geaard verbindingskastje. De elektrische voeding moet beveiligd worden door een snelwerkende stroomonderbreker van 30mA, afgesteld op 20A. Deze aansluiting mag enkel dienen voor de voeding van de SANICUBIC

2 Pro. Indien de kabel van dit apparaat beschadigd is, moet hij door de fabrikant of zijn servicedienst vervangen worden, teneinde ieder gevaar uit te sluiten. “manuele werking” mot 1 LED “hoof-alarm” LED “span-ningsnet”“manuele werking” mot 22/ De gele LED “ontvangst HF” geeft de werking van de gele LED voor het spanningsnet van de printplaat aan: - brandt permanent = transmissie OK, printplaat staat onder netspanning - knippert = transmissie OK, maar netstoring op de printplaat (die dan op de accu werkt) - gedoofd = geen HF-ontvangst meer op de printplaat = HF-signaal verloren of accu van de printplaat leeg of defecte basiskaart. 3/ De groene LED “spanningsnet” geeft de toestand van de voeding van de draadloze alarmunit aan: - brandt permanent = alarm onder netspanning - knippert = storing netspanning op alarm (die dan op de accu werkt) - gedoofd = alarm defect of accu kastje leeg 4/ De zoemer laat tijdens een alarm een continu geluidssignaal horen. Het alarm stopt wanneer de storing is opgeheven of wanneer de reset knop Alarm wordt ingedrukt.

2 Pro is geschikt voor de afvoer van afvalwater van huishoudelijk gebruik. Het gebruik van de SANICUBIC

Pro voor andere doeleinden dan voorges- chreven zal de garantie doen vervallen. Spoel nooit vochtige doekjes, condooms, maandverband, tampons, olie, oplosmid- delen, afval, zuren, mogelijk explosieve middelen,…etc. door

2- LET OP: Sluit in geval van stroomuitval onmiddellijk de

watertoevoeren van de aangesloten toestellen af.

2 Pro niet in een omge- ving waar mogelijk explosiegevaar is.

2 Pro voldoet aan de eisen conform de Norm EN12050-1 en EN60335-2-41 (afvoerpomp voor fecaliënhoudend afvalwater) alsmede aan de Europese richtlijnen betreffende elektrische veiligheid en elektromagnetische compatibiliteit. De installatie en het gebruik van dit apparaat moeten overeenkomen aan de Europese installatienormen EN12056 en de plaatselijk geldende eisen.

1- Wanneer alle leidingen zijn aangesloten, dient de

waterdichtheid van de aansluitingen te worden gecontroleerd door water te laten stromen door alle toevoeren. Controleer de werking van het apparaat door ten minste twee cycli te laten pompen. 2.- LET OP: laat de motoren nooit manueel in werking treden (dmv de drukknoppen op de deksel) zonder dat er water in de pomp zit. Het laten pompen zonder water kan het maalsysteem beschadigen.

ONDERHOUD Eenmaal per maand moet gecontroleerd worden of de SANICUBIC

2 Pro nog steeds goed werkt, en eenmaal per jaar moet het apparaat worden nagekeken door een vakman. Mochten er desondanks problemen ontstaan, dan kunt u onze servicedienst om advies vragen. Wanneer de elektriciteitskabel van het apparaat kapot is, dient deze te worden vervangen door de fabrikant of door de servicedienst, teneinde alle gevaar uit te sluiten.

GARANTIE Wij bieden twee jaar garantie op onderdelen en reparaties aan

2 Pro , op voorwaarde dat deze correct geinstalleerd en gebruikt wordt, zoals aangegeven in de gebruiksaanwijzing.1 BESKRIVNING SANICUBIC
