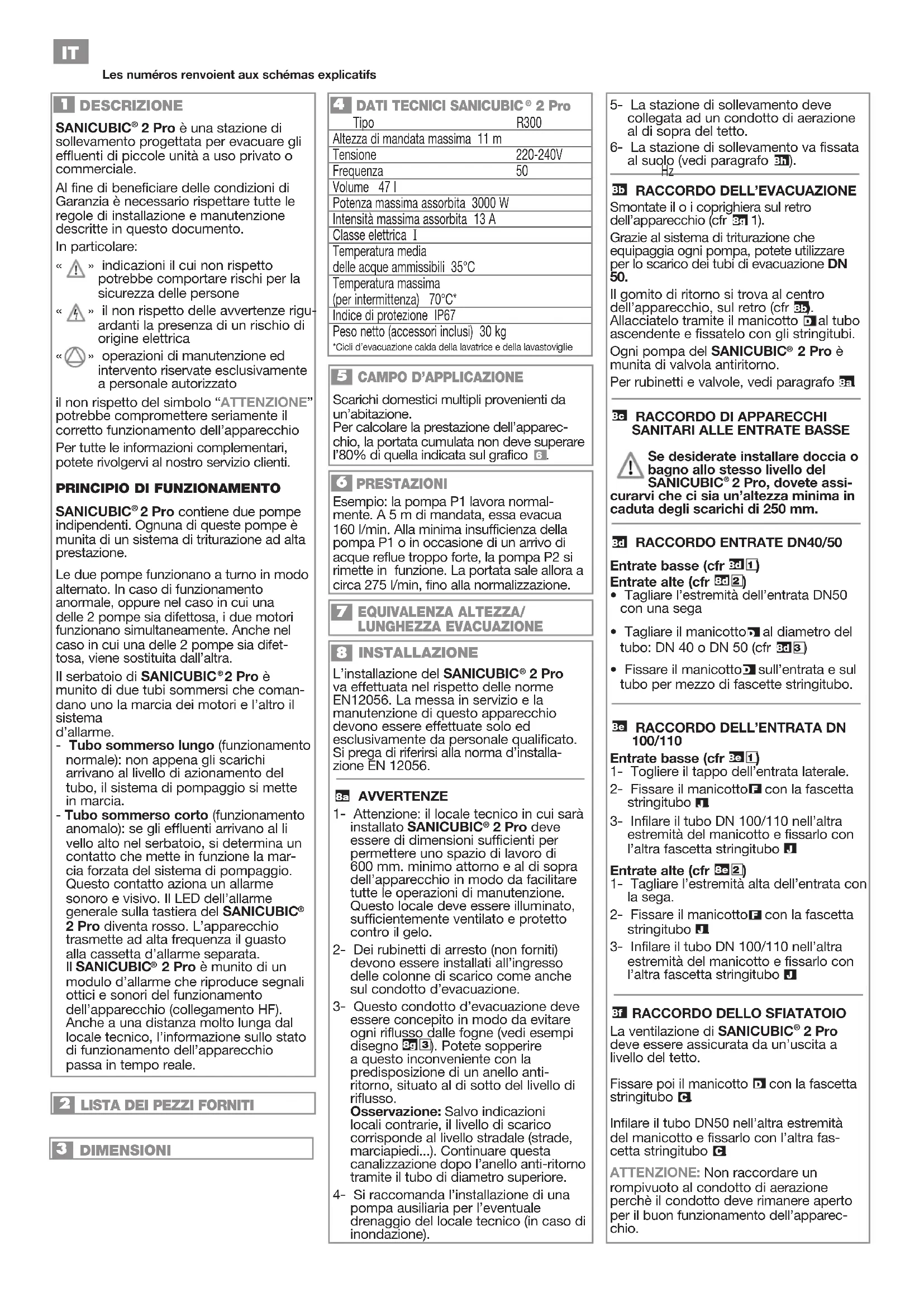

MANUALE UTENTE Sanicubic 2 Pro Expertline Sanibroyeur

2 Pro è una stazione di sollevamento progettata per evacuare gli effluenti di piccole unità a uso privato o commerciale. Al fine di beneficiare delle condizioni di Garanzia è necessario rispettare tutte le regole di installazione e manutenzione descritte in questo documento. In particolare:

» indicazioni il cui non rispetto potrebbe comportare rischi per la sicurezza delle persone

» il non rispetto delle avvertenze rigu- ardanti la presenza di un rischio di origine elettrica

» operazioni di manutenzione ed intervento riservate esclusivamente a personale autorizzato il non rispetto del simbolo “ ATTENZIONE” potrebbe compromettere seriamente il corretto funzionamento dell’apparecchio Per tutte le informazioni complementari, potete rivolgervi al nostro servizio clienti.

2 Pro contiene due pompe indipendenti. Ognuna di queste pompe è munita di un sistema di triturazione ad alta prestazione. Le due pompe funzionano a turno in modo alternato. In caso di funzionamento anormale, oppure nel caso in cui una delle 2 pompe sia difettosa, i due motori funzionano simultaneamente. Anche nel caso in cui una delle 2 pompe sia difet- tosa, viene sostituita dall’altra. Il serbatoio di SANICUBIC

2 Pro è munito di due tubi sommersi che coman- dano uno la marcia dei motori e l’altro il sistema d’allarme. - Tubo sommerso lungo (funzionamento normale): non appena gli scarichi arrivano al livello di azionamento del tubo, il sistema di pompaggio si mette in marcia. - Tubo sommerso corto (funzionamento anomalo): se gli effluenti arrivano al li vello alto nel serbatoio, si determina un contatto che mette in funzione la mar- cia forzata del sistema di pompaggio. Questo contatto aziona un allarme sonoro e visivo. Il LED dell’allarme generale sulla tastiera del SANICUBIC

2 Pro diventa rosso. L’apparecchio trasmette ad alta frequenza il guasto alla cassetta d’allarme separata. Il SANICUBIC

2 Pro è munito di un modulo d’allarme che riproduce segnali ottici e sonori del funzionamento dell’apparecchio (collegamento HF). Anche a una distanza molto lunga dal locale tecnico, l’informazione sullo stato di funzionamento dell’apparecchio passa in tempo reale.

Scarichi domestici multipli provenienti da un’abitazione. Per calcolare la prestazione dell’apparec- chio, la portata cumulata non deve superare l’80% di quella indicata sul grafico

INSTALLAZIONE L’installazione del SANICUBIC

2 Pro va effettuata nel rispetto delle norme EN12056. La messa in servizio e la manutenzione di questo apparecchio devono essere effettuate solo ed esclusivamente da personale qualificato. Si prega di riferirsi alla norma d’installa- zione EN 12056.

1- Attenzione: il locale tecnico in cui sarà

2 Pro deve essere di dimensioni sufficienti per permettere uno spazio di lavoro di 600 mm. minimo attorno e al di sopra dell’apparecchio in modo da facilitare tutte le operazioni di manutenzione. Questo locale deve essere illuminato, sufficientemente ventilato e protetto contro il gelo.

2- Dei rubinetti di arresto (non forniti)

devono essere installati all’ingresso delle colonne di scarico come anche sul condotto d’evacuazione.

3- Questo condotto d’evacuazione deve

essere concepito in modo da evitare ogni riflusso dalle fogne (vedi esempi disegno

). Potete sopperire a questo inconveniente con la predisposizione di un anello anti- ritorno, situato al di sotto del livello di riflusso. Osservazione: Salvo indicazioni locali contrarie, il livello di scarico corrisponde al livello stradale (strade, marciapiedi...). Continuare questa canalizzazione dopo l’anello anti-ritorno tramite il tubo di diametro superiore.

4- Si raccomanda l’installazione di una

pompa ausiliaria per l’eventuale drenaggio del locale tecnico (in caso di inondazione).

5- La stazione di sollevamento deve

collegata ad un condotto di aerazione al di sopra del tetto.

6- La stazione di sollevamento va fissata

al suolo (vedi paragrafo

Smontate il o i coprighiera sul retro dell’apparecchio (cfr

1). Grazie al sistema di triturazione che equipaggia ogni pompa, potete utilizzare per lo scarico dei tubi di evacuazione DN

Il gomito di ritorno si trova al centro dell’apparecchio, sul retro (cfr

Allacciatelo tramite il manicotto

al tubo ascendente e fissatelo con gli stringitubi. Ogni pompa del SANICUBIC

2 Pro è munita di valvola antiritorno. Per rubinetti e valvole, vedi paragrafo

Se desiderate installare doccia o bagno allo stesso livello del SANICUBIC

2 Pro, dovete assi- curarvi che ci sia un’altezza minima in caduta degli scarichi di 250 mm.

• Tagliare il manicotto

• Fissare il manicotto

sull’entrata e sul tubo per mezzo di fascette stringitubo.

1- Togliere il tappo dell’entrata laterale.

2- Fissare il manicotto

estremità del manicotto e fissarlo con l’altra fascetta stringitubo

2- Fissare il manicotto

estremità del manicotto e fissarlo con l’altra fascetta stringitubo

La ventilazione di SANICUBIC

2 Pro deve essere assicurata da un’uscita a livello del tetto. Fissare poi il manicotto

ATTENZIONE: Non raccordare un rompivuoto al condotto di aerazione perchè il condotto deve rimanere aperto per il buon funzionamento dell’apparec- chio.

PRESTAZIONI Esempio: la pompa P1 lavora normal- mente. A 5 m di mandata, essa evacua 160 l/min. Alla minima insufficienza della pompa P1 o in occasione di un arrivo di acque reflue troppo forte, la pompa P2 si rimette in funzione. La portata sale allora a circa 275 l/min, fino alla normalizzazione. Les numéros renvoient aux schémas explicatifs

2 Pro Tipo R300 Altezza di mandata massima 11 m Tensione 220-240V Frequenza 50 Hz Volume 47 l Potenza massima assorbita 3000 W Intensità massima assorbita 13 A Classe elettrica I Temperatura media delle acque ammissibili 35°C Temperatura massima (per intermittenza) 70°C* Indice di protezione IP67 Peso netto (accessori inclusi) 30 kg *Cicli d’evacuazione calda della lavatrice e della lavastovi glieMODULO ALLARME REMOTO La centralina di allarme remoto è in collegamento ad alta frequenza (HF) con il SANICUBIC Pro. Questo utile dispositivo riceve dall’apparecchio tutte le eventuali segnalazioni riguardanti anomalie tecniche riscontrate, in aggiunta a quanto segnalato direttamente sull’apparecchio stesso. Se altri apparecchi funzionanti in Alta Frequenza (HF) sono disturbati dal sistema (o l’inverso), è stato previsto un commutatore di codifica HF che collega la scheda di base e la cassetta d’allarme separata. In caso d’interferenza con altri apparecchi HF o con altri apparecchi SANICUBIC 2

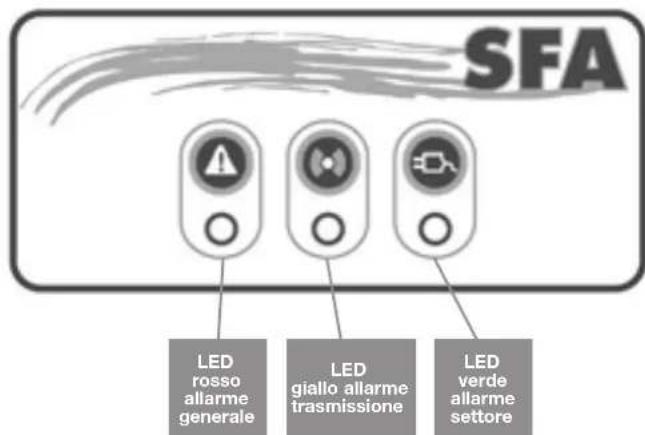

Pro nelle vicinanze, scollegare l’apparecchio e il modulo distaccato, commutare 1 o più dei 4 commutatori della scheda dell’apparecchio, e fare lo stesso sulla scheda della cassetta distante, Attenzione: il codice deve essere lo stesso fra le due schede. Per il fissaggio murale della tastiera di allarme remoto, basarsi sulle immagini: La tastiera d’allarme è composta da 5 LED e 1 allarme sonoro buzzer

I LED si accendono solamente per segnalare un guasto 1/ Il LED rossi «allarme generale» riproducono il funzionamento dei LED corrispondenti della scheda di base. 2/ Il LED giallo «ricezione HF» riproduce il funzionamento del LED giallo della scheda di base: - accesso fisso = trasmissione OK, scheda di base sotto tensione di rete - lampeggiante = trasmissione OK ma anomalia sul collegamento alla rete della scheda di base che, in questo caso, funziona a batteria - spento = problemi di ricezione HF dalla scheda di base oppure perdita di segnale HF o accumulatore delle scheda di base scarico o guasto della scheda di base. 3/ Il LED verde «rete» indica lo “status” dell’alimentazione della cassetta d’allarme remoto: - acceso fisso = tastiera collegata alla rete - lampeggiante = anomalia di rete sulla tastiera (funzionamento a batteria) - spento = guasto della tastiera o batteria della tastiera scarica. 4/ Il buzzer di allarme entra in funzione continua durante una situazione di anomalia tecnica. Smette di suonare solamente se si agisce sul tasto RAZ di allarme generale oppure sparisce l’anomalia riscontrata.

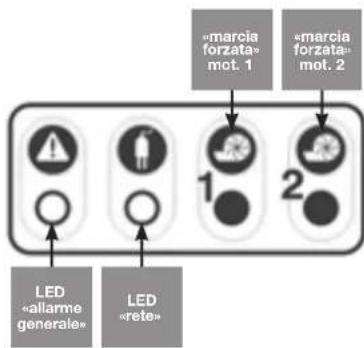

1/ Allarmi generali Allarme di livello: Se il livello dell’acqua riscontrato all’interno dell’apparecchio è anormale, si avrà: attivazione della sirena + accensione del LED rosso di allarme + avvio del secondo motore 3 secondi dopo (vedi immagine della tastiera di controllo). Allarme a tempo Se uno dei due motori funziona per più di 1 minuto: avvio della sirena + accensione del LED rosso di allarme + avvio dell’altro motore dopo tre secondi. Allarme rete: In caso di interruzione della corrente (o quando si scollega l’apparecchio): azionamento della sirena + accensione del LED rosso allarme + lampeggiamento del LED giallo rete. 2/ RESET (RAZ) allarmi generali Se il problema che ha attivato uno degli allarmi di cui sopra scom- pare, l’allarme sonoro si arresta ma il LED rosso d’allarme resta acceso per memorizzare il fatto che il sistema ha incontrato un problema. Uno dei due tasti della tastiera permette di arrestare la sirena in ogni caso, ma non permette di far spegnere il LED rosso se non nel caso in cui il problema che ha fatto scattare l’allarme sia stato risolto. Anche la centralina dell’allarme remoto resterà con il LED acceso fino a che il problema non è stato risolto. Questo accorgimento permette di evitare che il problema resti irrisolto e/o dimenticato.

2 Pro possiede dei dispositivi di fissaggio al suolo che gli impediscono di ruotare o di muoversi.

1 - Collocare l'apparecchio nel posto voluto.

2 - Individuare i 2 fori per il fissaggio al suolo.

3 - Posizionare i 2 tasselli

nel pavimento e riposizionare il dispositivo.

4 - Fissare l'apparecchio con le viti

1- L’impianto elettrico deve essere realizzato da un elettricista

qualificato. L’impianto elettrico deve corrispondere alle norme in vigore nel paese.

2- L’alimentazione deve essere realizzata in classe 1.

L’apparecchio deve essere raccordato a una cassetta di raccordo collegata a terra. Il circuito d’alimentazione elet- trica deve essere protetto da un disgiuntore differenziale ad alta sensibilità da 30 mA, calibrato a 20 A. Questo raccordo deve servire esclusivamente all’alimentazione del SANICUBIC

2 Pro. Se il cavo di questo apparecchio è danneggiato, deve essere sostituito solo ed esclusivamente dal Produttore o da personale autorizzato, al fine di evitare ogni pericolo all’utilizzatore. LED rosso allarme generale LED giallo allarme trasmissione LED verde allarme settore «marcia forzata» mot. 1 LED «allarme generale» LED «rete»«marcia forzata» mot. 212 UTILIZZAZIONE

2 Pro è concepito solo ed esclusivamente per evacuare le acque reflue di origine domestica. Ogni altra applicazione danneggerebbe l’apparecchio e comporterà l’annullamento della garanzia. Evitare scrupolosamente di scaricare negli apparecchi sanitari collegati: assorbenti, preservativi, articoli d’igiene, oli, solventi, rifiuti, acidi, basi, altri liquidi potenzialmente esplosivi, corrosivi...

2- ATTENZIONE: in caso d’interruzione di corrente,

sospendere l’utilizzo di ogni apparecchio sanitario collegato a SANICUBIC

3- Non installare o usare l’apparecchio in una zona a

1 - Una volta effettuati correttamente tutti i collegamenti idrau-

lici ed elettrici, fare le operazioni di verifica per la tenuta stagna di tutti i raccordi collegati. Per fare questo aprire ad uno ad uno l’acqua per tutti gli apparecchi sanitari collegati alla sta- zione di sollevamento. Accertarsi del buon funzionamento dell’apparecchio effettuando una prova con acqua per almeno due cicli di avvio dei motori.

ATTENZIONE: Un funzionamento a secco dei motori deteriorerebbe il sistema di triturazione e compromette- rebbe quindi la funzionalità del SANICUBIC

2 Pro. Evitare quindi di far funzionare i motori, premendo sui pulsanti della marcia forzata, prima di aver attivato dei cicli di scarico acqua.

MANUTENZIONE Per una buona manutenzione dell’apparecchio, il funzionamento della stazione di sollevamento va verificato visivamente una volta al mese e deve regolarmente essere controllato da personale qualificato almeno una volta all’anno. In caso di problemi tecnici, contattate il Servizio di Assistenza Tecnica Autorizzato più vicino. Ogni intervento di manutenzione periodica e non deve essere svolto solo ed esclusivamente da personale Autorizzato SANITRIT SFA Italia S.p.A.

2 Pro è garantito 2 anni per quanto riguarda la fornitura di pezzi ricambio e mano d’opera nella misura in cui l’installazione e l’uso sono conformi alle presenti avvertenze. In caso contrario la Garanzia del Costruttore decade. Per tutte le informazioni complementari, potete rivolgervi al nostro servizio clienti. SANITRIT SFA Italia S.p.A. Via Del Benessere, 9 27010 Siziano (PV) Italia [phone]

2 Pro è conforme alla norma EN 12050-1 (sta- zione di sollevamento per effluenti contenenti materie fecali) nonché alle direttive europee sui prodotti di costruzione, sulla sicurezza elettrica e la compatibilità elettromagnetica. L’installazione e l’uso di questo apparecchio devono corrispondere alle norme d’installazione europee EN 12056 ed alle esigenze locali del Paese in cui viene installato.1 DESCRIPCIÓN SANICUBIC
