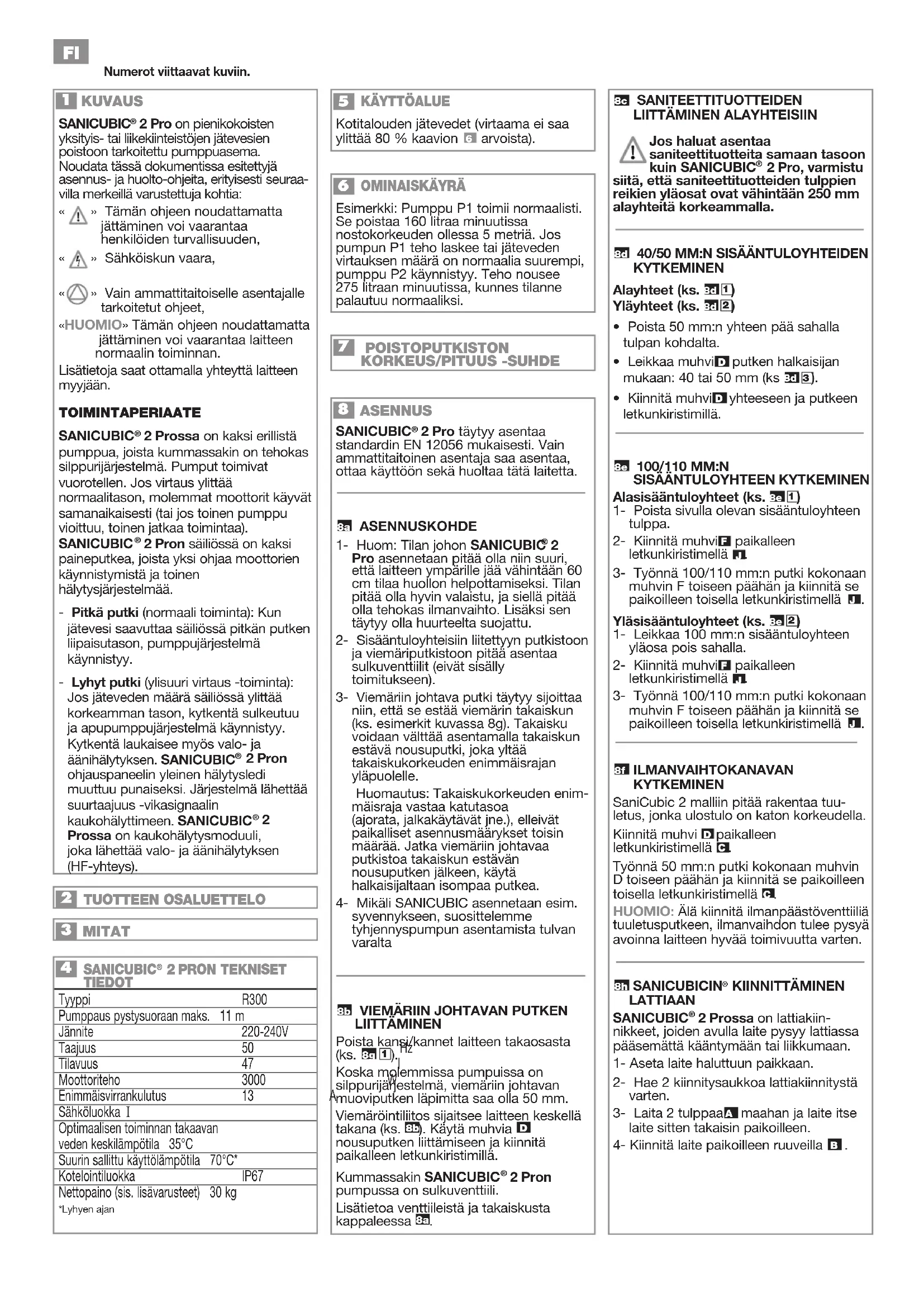

KÄYTTÖOHJE Sanicubic 2 Pro Expertline Sanibroyeur

SANICUBIC 2 Pro on pienikokoisten
yksityis- tai likekiinteistojen jätevesien
poistoon tarkoitetu pumppuasaema.
Noudata tassä dokumentissa esitettyja
asennus- ja huolto-ohjeita, erityisesti seuraa-villa merkeillä varustettuja kohtia:

Tāmān ohjeen noudattamatta jattāminen voi vaarantaa henkilöden turvallisuuden,
« 2 » Sähköiskun vaara,
«» Vain ammattitaitoiselle asentajalle tarkoitetut ohjeet,
"HUOMIO" Täm'an ohjeen noudattamatta jattaminen voi vaarantaa laitteen normalin toiminnan.

Lisatietoja saat ottamalla yhteytä laitteen myyjään.

TOIMINTAPERIAATE

SANICUBIC 2 Prossa on kaksi erillistapumpppua, joista kummassakin on tehokasilppurjärestelma. Pumput toimivatvurotellen.Jos virtaus yllttana normalalitason,molemmat moottorit kayvat samanaikaisesti (tai jos toinen pumppu vioittuu,toinen jatkaa toimitaa).

SANICUBIC 2 Pron sällössä on kaksi
paineputkea, joista yksi ohjaa moottorien
käynnistymistä ja toinen
hälytysjärestelmäa.

• Pitka putki (normaali toiminta): Kun jatevesi saavuttaa sailiössä pitkān putken liipaisutason, pumppujarestelmä käynnistyy.
  Lyhyt putki (ylisuuri virtaus -toiminta): Jos jäteveden märä sällössä ylittäa korkeamman tason, kytkenta sulkeutuu ja apupumppujärestelmä käyninstyy. Kytkenta laukaisee myös valo- ja änihälytksen. SANICUBIC® 2 Pron ohjauspaneelin yleinen hälytsledi muuttuu punaiseksi. Järestelmä lähettäa suurtaajuus -vikasignaalin kaukohälyttmean. SANICUBIC® 2 Prossa on kaukohälytysmoduuli, joka lähettäa valo- ja änihälytksen (HF-yhteys).

TUOTTEENOSALUETTELO

3 MITAT

4 SANICUBIC® 2 PRON TEKNISET TIEDOT

Tyyppi	R300
Pumppaus pystysuoraan maks. 11 m
Jännite	220-240V
Taajius	50
Tilavuus	47
Moottoriteho	3000
Enimmäisvirrankulutus	13
Sähköluokka I
Optimailen toiminnan takaavan veden keskilämpötila 35°C
Suurin salitttu käytölämpötila 70°C*
Kotelointiluokka	IP67
Nettopaino (sis. lisävarusteet) 30 kg
*Liyhen alan

5 KAYTTOALUE

Kotitalouden jätevedet (virtaama ei saa ylittaa 80% kaavion 6 arvoista).

6 OMINAISKÄYRÄ

Esimerkki: Pumppu P1 toimii normalaisti. Se poistaa 160 litraa minuutissa dostokorkeuden ollessa 5 metria. Jos pumpun P1 teho laskee tai jateveno virtauksen märä on normalia suurempi, pumppu P2 kaynnistyy. Teho nousee 275 litraan minuutissa, kunnes tilanne palautuu normalaiksi.

7 POISTOPUTKISTON KORKEUS/PITUUS -SUHDE

8 ASENNUS

SANICUBIC 2 Pro tayty asentaa standardin EN 12056 mukaisesti. Vain ammatitaitoinen asentaja saa asentaa, ottaa kayttoon sekahuoltaa tata laitetta.

3A SEENNUSKOHDE

1-Huom: Tilan johon SANICUBIC 2 Pro asennetaan pitaa olla niin suuri, etta laitteen ymparille jaa vahintaan 60 cm tilaa huollon helptamiseksi. Tilan pitaa olla hyvin valaisto, ja siella pitaa olla tehokas ilmanvaialto. Lisaksi sen taytyy olla huurteelta suojattu.
2-Sisaaantuloyhtesiin liitettyyn putkistoon ja viemariputkistoon pitaa asentaa sulkuventtiilit (eivat sisally toimitukseen).
3-Viemärin johtava putki tatyyy sijoittaanin,että se estaa viemärin takaiskun (ks. esimerkit kuvassa 8g). Takaisuk voidaan välttaa asentamalla takaiskun estvä nousuputki, joka yltäta takaiskukorkeuden enimmäisrajan ylapuolelle.

Huomautus: Takaiskukorkeuden enim
māisraja vastaa katutasoa
(ajorata, jalkakāytavāt jne.), elleivat
paikalliset asennusmärykset toisin
māarra. Jatka viemärin johtavaa
putkistoa takaiskun estāvān
nousuputken jälkeen, kāytā
halkaisijaltaan isompaa putkea.

4-Mikali SANICUBIC asennetaan esim. syvennykseen, suosittelemme tyhjennyspumpun asentamista tulvan varalta

35 VIEMARIIN JOHTAVAN PUTKEN LIITTAMINEN

Poista kangi kannet Iaitteen takaosasta (ks. 1)

Koska molemmissa pumpuissa on silppurijahestelmä, viemärin johtavan Amuoviputken lapimitta saa olla 50 mm.

Viemäöntiliitos sijaitsee laitteen keskellä takana (ks. 3B). Käytä muhvia D nousuputken liittämiseen ja kiinnitä paikalleen letkunkiristimilla.

Kummassakin SANICUBIC 2 Pron pumpussa on sulkuventtiilli. Lisatietoa venttiiileista ja takaiskusta kappaeessa 38.

3c SANITEETTITUOTTEIDEN LIITTÄMINEN ALAYHTEISIN

! Jos haluat asentaa saniteettituotteita samaan tasoon kuin SANICUBIC2 Pro, varmistu sita, etta saniteettituotteiden tulppien teikien ylosat ovat vahintaan 250 mm alayhteita korkeammalla.

40/50 MM:N SISÄÄNTULOYHTEIDEN KYTKEMINEN

Alayhteet (ks. 311)

Ylajhteet (ks. 2)

• Poista 50 mm: n yhteen pää sahalla tulpan kohdalta.
  Leikkaa muhviD putken halkaisijan mukaan: 40 tai 50 mm (ks 3d3).
  Kiinnitā muhvi yhteeseen ja putkeen letkunkiristimilla.

100/110 MM:N SISAANTULOYHTEEN KYTKEMINEN

Alasisäntuloyhteet (ks. 3a1)

1- Poista sivulla olevan sisäantuloyhteen tulppa.
2-Kiinnitamuhvi paikalleen letkunkiristimellä
3-Tyonna 100/110 mm:n putki kokonaan muhin F toiseen paahan ja kiinnita se paikoilleen toisella letkunkiristimella

Ylasisaaantuloyhteet (ks. 32)

1- Leikkaa 100 mm:n sisäantuloyhteen ylaosa pois sahalla.
2-Kiinnitamuhvi paikalleen letkunkiristimellia
3-Tyonnä 100/110 mm:n putki kokonaan muhvin F toiseen paahan ja kiinnita se paikoilleen toisella letkunkiristimellä

ILMANVAIHTOKANAVAN KYTKEMINEN

SaniCubic 2 maliin pitärakentaa tuletus,jonka ulostulo on katon korkeudella.

Kiinnita muhvi paikalleen letkunkiristimella

Työnnä 50 mm:n putki kokonaan muhvin D toiseen paähän ja kiinnita se paikoilleen toisella letkunkiristimellä

HUOMIO: Alä kiinnitā ilmanpaëstöventtilià tuuletsputkeen, ilmanvaïhdon tulee pysya avoinna laitteen hyvää toimivuutta varten.

SANICUBICIN KIINNITTÄMINEN LATTIAAN

SANICUBIC 2 Prossa on lattiakiinnikkeet, joiden avulla laite pysyy lattiassa paasemattkaantymaan tai likkumaan.

1- Aseta laite haluttuun paikkaan.
2-Hae 2 Kiinnitysaukkoa lattiakiinnitysta varten.
3-Laita 2 tulppaaA maahan ja laite itse laite sitten takaisin paikoilleen.
4-Kiinnitā laite paikoilleen ruuveilla B

SAHKOLIITANTA

1- Sähkölitann saa suorittaa vain ammatitaitoinen sahkaesenta ja, ja sen pitää tayttä maakohtaiset voimassaolevat saannokset.
2- Virtalähteen tätyyy olla luokkaa 1. Laite on kytkettäva maadoitetun liitäntäkotelon kautta. Laite on kytkettäva 30 mA:n vikavirtakytkimeen ja suojattava 20 A:n sulakkeella. Liitäntäa saa käyttaa vain viran syöttamiseen SANICUBIC® 2 Prohon. Jos laitteen sähkövirtajtoho vioittuu, se pitäa vaihtaa vaaratilanteiden valttämiseki.

HALYTYSTOIMINTO

1/ Yleishälytskykset:

Kohonnut vedenpinta:

Jos vedenpinta laitteessa on epatavallisen korkealla, summeri alkaa soida ja punainen ledi sytty; toinen moottori kaynnistyy kolmen sekunnin kuluttua (ks. viereinen kuva laitteen ohjauspaneelista).

Tilapäinen hälytys:

Jos toinen moottoreista kay kauemmin kuin 1 minuutin ajan: summeri alkaa soida ja punainen ledi sytty; toinen moottori kaynnistyy 3 sekuntia myohemmin.

Verkkovirtahäiriö:

Verkkovirtahairon ilmetessä summeri alkaa soida ja punainen ledi syttyy; keltainen verkkovirran ledi vilkkuu.

2/ Yleishälytysten nollaus

Jos hälytskyen laukaissut ongelma on jokin yllä mainituista, summeri lakkaa soimasta mutta punainen hälytysledi palaa muistuttaen siita, etta järestelmässa on esiptynt ongelma.

Ohjauspaneelissa olevaa halytskyen nollauspainiketta kaytetaan summerin hiljentamiseksi kaikiissa vikatapauksissa, mutta punainen ledi sammuu vasta silloin, kun halytskyen aiheuttanut ongelma on ratkennut. Myos kaukohalyttimn halytysvalot palavat, kunnes ongelma on ratkennut. Nain valtetaan se, etta jarjestelman vikatila jaisi huomiotta.

suurtaajuusvastaanottimen avulla. Se ottaa vastaan laitteen lahettamhathytystiedot.Muista samalla taajuduella toimivista suurtaajuusjarestelmistma johtuvien hairioiden valttamiseksi on laitteistoon asennettu suurtaajuuskoodin kytkentajarkestelma, joka muodostaa yhteyden ohjauspaneelin ja kaukohalyttimen vaillie.

Koodi voidaan vaihtaa sekä laitteen etta kaukohalyttimen piirilevyssa olevan kytkimen avulla.

Mikali ilmenee hairiotta
korkeustaajuuslaitteiden tai muiden
SANICUBIC® 2 Pro -laitteiden laheisyydessä
kytke laite sekä erillinen moduili irti
verkosta,

kytke 1 tai useampi laitteen kortin 4:sta katkaisimesta.

vaihda kaukohäylltimen piirilevyssä olevan kytkimen asentoa vastaavalla tavalla.

Huom.: koodin on oltava sama 2 kortin valillä.

Kaukohälyttimen seinäkiinnitys:

Kaukohälyttmessä on viisi leidä ja summeri.
Ledit syttyvat vikatiloissa.

1/ Punainen yleishäytys-LED toistaa peruskartan vastaavan LED-valon toiminnan.
2/ Keltainen suurtaajuusviestin (HF) vastaanotosta ilmoittava Iedi toistaa ohjauspaneelin keltaisen verkkovirtahäirösta ilmaisevan ledin toimtainn:

• Palaa jatkuvasti = lahetyo toimii, ohjauspaneeli saa verkkovirtaa.
  Vilkkuu = lahetyo toimii, mutta ohjauspaneeli on havainnut verkkovirtahairion (joloin paneeli toimii pattereilla).
  Ei pala = suurtaauiusviestiä ei vastaanoteta = suurtaajuussignaalin katoaminen, ohjauspaneelin patterit lopussa tai vika ohjauspaneelissa.

3/ Vihrea verkkovirran ledi ilmoittaa kaukohalyttinen virransaannin:

• Palaa jatkuvasti = halytin sae verkkovirtaa.
• Vilkkuu = verkkovirtahäiriö (jolloin ohjauspaneeli toimii pattereilla).
  -Ei pala = vika ohjauspaneelissa tai patterrit lopussa

4/ Summeri soi jatkuvasti halytyksen aikana. Se lopettaa soimisen, kun halytyksen aiheuttama ongelma on ratkaistu tai sos keytketaan pois paalta laitteen ohjauspaneelista (yileishalytyksen palautus -painike).

10 NORMIT

SANICUBIO 2 Pro on valmistetu normin EN 12050-1 (ihmisperäista organaunista jatettà sisälävän jateveno pumpuasaema) mukaisesti ja noudattaa rakennustuotteita, sahköturvallisuutta ja sahkömagneettista yhteensopivuuttata koskevia eurooppalaisia direktivejä.

Laitteen asennuksen ja käytön tätyyy noudattaa eurooppalaista asennusstandardia EN 12056 ja voimassa olevia paikallisia märäyksiä.

KAYTTÖONOTTO

1-Kun vesi- ja sahkoliitannat on tehty, varmista liitantogen vesitiiveys paastamalla vettva rivaamaan kaikista kaytossa olevista sisaaantuloyhteia. Varmista, etta jarjestelma toimmi motteettomasti suorittamalla vahintaan kaksi kaynnistysjaksoa vedella.
2-HUOMIO! Alä pakota moottoria käynnistymän (kotelossa olevia painikkeita käyttaen) ennen kuin vesi on saavuttanut pumput. Pakotetu toiminta ilman vettä vahingoittaa silppurijarjestelmäa.

KÄYTTO

1- SANICUBIC 2 Pro on suunniteltu koko kotitalouden jätevesien poistamiseen. Laitteen muu käytto aiheuttaa takuun raukeamisen. Älä koskaan päästä laitteeseen paperipyyheliinoja, kondomeja, henkilökohtaisia hygieniatuotteita, oljyja, liuottimia, jatteita, happoja, emäksiä tai muita mahdollisesti rajähtäviä tai syövytväni nesteitä jne.
2- HUOMIO: Jannitehaviotilanteessa sulje vedenjuoksukaikkiin SANICUBIC 2 Prohon kytkettyihinvesipisteisiin/laitteisiin.
3- Aä asenna laitetta rajahdysvaara-alueelle.

HUOLTO

Pumppuasema pitä tarkastaa pintapuolisesti kerran kuussa oikean toiminnan varmistamiseksi, ja ammattitaitoisen asentajan pitä tarkistaa järestelmä saannöllisesti (n. kerran vuodessa). Jos kuitenkin havaitset teknisä ongelmia, känny jalleenmyyjan puolen. Jos laitteen sähkövirtakaapeli on viottunut, taytyj jalleenmyyjan tai muun ammattitaitoisen henkilön vaihtaa se sahkövaaran välttämiseksi.

TAKUU

SANICUBIC 2 Prolla ja sen osilla on kahden vuoden takuu, joka on voimassa aina kun laite on asennettu ja sitä on käytetty näiden ohjeiden mukaisesti.

TOPIS

Tata laitetta ei ole tarkoitettu sellaisten henkiloiden (mukaan lukien lapset) kaytettavaki, joiden fyysiset, aistimelliset tai allyliset kyvyt ovat rajoitettuja, elleivat he ole heidan turvallisuudestaan vastuussa olevien henkiloiden valvonnassa ja he savat tarpeellisia ohjeita laitteen kayttamiseksi. Pida lapsia silmalla, jotta he eivat leiki laitteella.
