| Caractéristiques techniques | Pompe à macération, capacité de 2 x 500 W, évacuation jusqu'à 11 mètres en hauteur et 100 mètres en horizontal. |
|---|---|
| Utilisation | Conçu pour évacuer les eaux usées et les eaux vannes dans des installations sanitaires où l'évacuation gravitaire n'est pas possible. |
| Maintenance et réparation | Vérification régulière des filtres, nettoyage des pompes, et remplacement des pièces usées recommandé tous les 2 ans. |
| Sécurité | Équipé d'un disjoncteur de protection, conforme aux normes de sécurité électrique. |
| Informations générales | Garantie de 2 ans, installation facile, compatible avec divers types de sanitaires. |
FOIRE AUX QUESTIONS - Sanicubic 2 Pro Expertline Sanibroyeur
Téléchargez la notice de votre Sanitaire au format PDF gratuitement ! Retrouvez votre notice Sanicubic 2 Pro Expertline - Sanibroyeur et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Sanicubic 2 Pro Expertline de la marque Sanibroyeur.

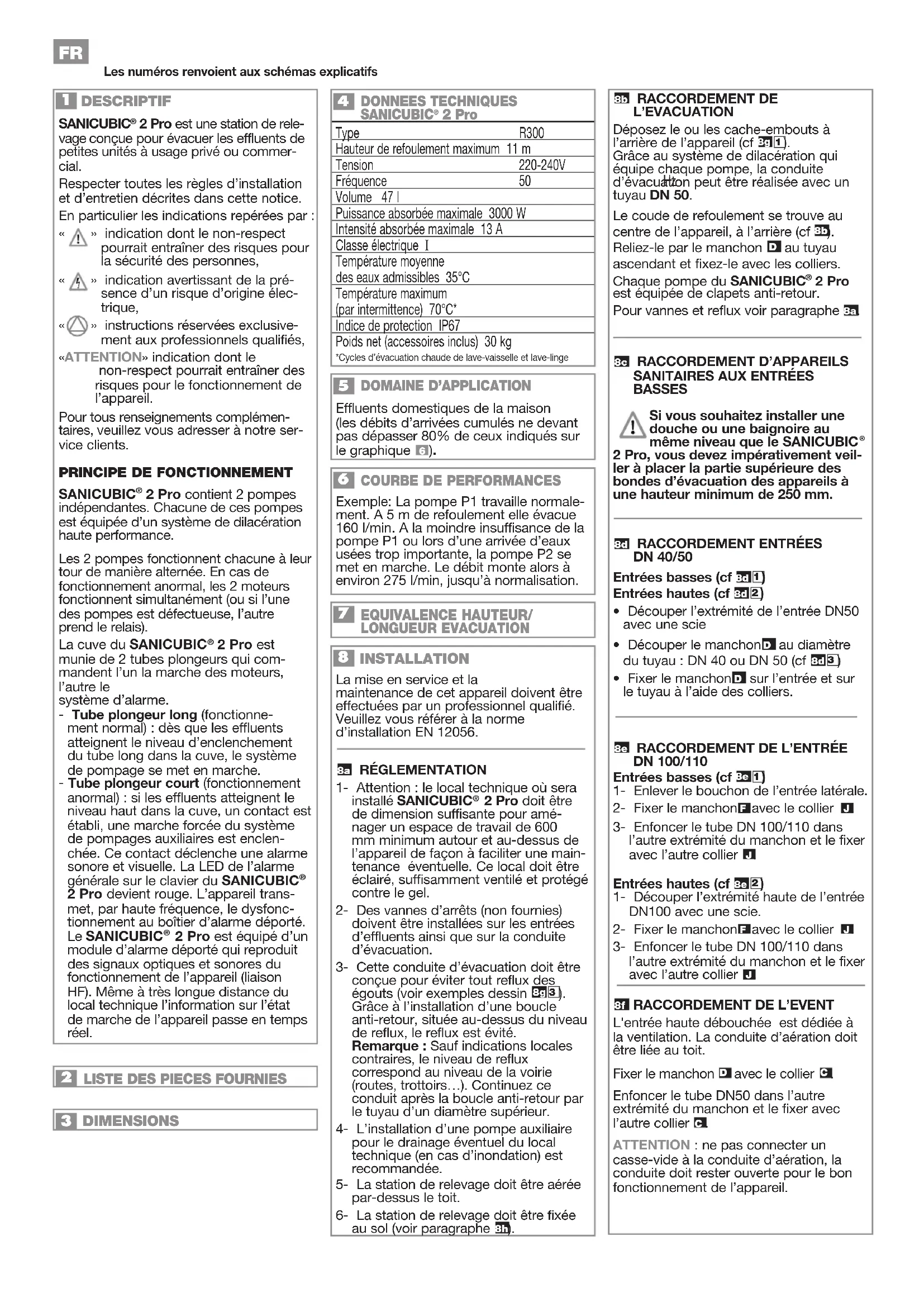

MODE D'EMPLOI Sanicubic 2 Pro Expertline Sanibroyeur
2 Pro est une station de rele- vage conçue pour évacuer les effluents de petites unités à usage privé ou commer- cial. Respecter toutes les règles d’installation et d’entretien décrites dans cette notice. En particulier les indications repérées par :
» indication dont le non-respect pourrait entraîner des risques pour la sécurité des personnes,
» indication avertissant de la pré- sence d’un risque d’origine élec- trique,
» instructions réservées exclusive- ment aux professionnels qualifiés,
ATTENTION» indication dont le non-respect pourrait entraîner des risques pour le fonctionnement de l’appareil. Pour tous renseignements complémen- taires, veuillez vous adresser à notre ser- vice clients.
2 Pro contient 2 pompes indépendantes. Chacune de ces pompes est équipée d’un système de dilacération haute performance. Les 2 pompes fonctionnent chacune à leur tour de manière alternée. En cas de fonctionnement anormal, les 2 moteurs fonctionnent simultanément (ou si l’une des pompes est défectueuse, l’autre prend le relais). La cuve du SANICUBIC
2 Pro est munie de 2 tubes plongeurs qui com- mandent l’un la marche des moteurs, l’autre le système d’alarme. - Tube plongeur long (fonctionne- ment normal) : dès que les effluents atteignent le niveau d’enclenchement du tube long dans la cuve, le système de pompage se met en marche. - Tube plongeur court (fonctionnement anormal) : si les effluents atteignent le niveau haut dans la cuve, un contact est établi, une marche forcée du système de pompages auxiliaires est enclen- chée. Ce contact déclenche une alarme sonore et visuelle. La LED de l’alarme générale sur le clavier du SANICUBIC
2 Pro devient rouge. L’appareil trans- met, par haute fréquence, le dysfonc- tionnement au boîtier d’alarme déporté. Le SANICUBIC
2 Pro est équipé d’un module d’alarme déporté qui reproduit des signaux optiques et sonores du fonctionnement de l’appareil (liaison HF). Même à très longue distance du local technique l’information sur l’état de marche de l’appareil passe en temps réel.
2 Pro Type R300 Hauteur de refoulement maximum 11 m Tension 220-240V Fréquence 50 Hz Volume 47 l Puissance absorbée maximale 3000 W Intensité absorbée maximale 13 A Classe électrique I Température moyenne des eaux admissibles 35°C Température maximum (par intermittence) 70°C* Indice de protection IP67 Poids net (accessoires inclus) 30 kg *Cycles d’évacuation chaude de lave-vaisselle et lave-linge
Effluents domestiques de la maison (les débits d’arrivées cumulés ne devant pas dépasser 80% de ceux indiqués sur le graphique
RACCORDEMENT DE L’EVACUATION Déposez le ou les cache-embouts à l’arrière de l’appareil (cf
Grâce au système de dilacération qui équipe chaque pompe, la conduite d’évacuation peut être réalisée avec un tuyau DN 50. Le coude de refoulement se trouve au centre de l’appareil, à l’arrière (cf
Reliez-le par le manchon
au tuyau ascendant et fixez-le avec les colliers. Chaque pompe du SANICUBIC
2 Pro est équipée de clapets anti-retour. Pour vannes et reflux voir paragraphe
BASSES Si vous souhaitez installer une douche ou une baignoire au même niveau que le SANICUBIC
2 Pro, vous devez impérativement veil- ler à placer la partie supérieure des bondes d’évacuation des appareils à une hauteur minimum de 250 mm.
- Découper l’extrémité de l’entrée DN50 avec une scie
au diamètre du tuyau : DN 40 ou DN 50 (cf
sur l’entrée et sur le tuyau à l’aide des colliers.
DN 100/110 Entrées basses (cf
1- Enlever le bouchon de l’entrée latérale.
3- Enfoncer le tube DN 100/110 dans
l’autre extrémité du manchon et le fixer avec l’autre collier
1- Découper l’extrémité haute de l’entrée
DN100 avec une scie.
3- Enfoncer le tube DN 100/110 dans
l’autre extrémité du manchon et le fixer avec l’autre collier
L'entrée haute débouchée est dédiée à la ventilation. La conduite d’aération doit être liée au toit. Fixer le manchon
Enfoncer le tube DN50 dans l’autre extrémité du manchon et le fixer avec l’autre collier
ATTENTION : ne pas connecter un casse-vide à la conduite d’aération, la conduite doit rester ouverte pour le bon fonctionnement de l’appareil.
Exemple: La pompe P1 travaille normale- ment. A 5 m de refoulement elle évacue 160 l/min. A la moindre insuffisance de la pompe P1 ou lors d’une arrivée d’eaux usées trop importante, la pompe P2 se met en marche. Le débit monte alors à environ 275 l/min, jusqu’à normalisation. Les numéros renvoient aux schémas explicatifs
INSTALLATION La mise en service et la maintenance de cet appareil doivent être effectuées par un professionnel qualifié. Veuillez vous référer à la norme d’installation EN 12056.
1- Attention : le local technique où sera
2 Pro doit être de dimension suffisante pour amé- nager un espace de travail de 600 mm minimum autour et au-dessus de l’appareil de façon à faciliter une main- tenance éventuelle. Ce local doit être éclairé, suffisamment ventilé et protégé contre le gel.
2- Des vannes d’arrêts (non fournies)
doivent être installées sur les entrées d’effluents ainsi que sur la conduite d’évacuation.
3- Cette conduite d’évacuation doit être
conçue pour éviter tout reflux des égouts (voir exemples dessin
Grâce à l’installation d’une boucle anti-retour, située au-dessus du niveau de reflux, le reflux est évité. Remarque : Sauf indications locales contraires, le niveau de reflux correspond au niveau de la voirie (routes, trottoirs…). Continuez ce conduit après la boucle anti-retour par le tuyau d’un diamètre supérieur.
4- L’installation d’une pompe auxiliaire
pour le drainage éventuel du local technique (en cas d’inondation) est recommandée.
5- La station de relevage doit être aérée
6- La station de relevage doit être fixée
au sol (voir paragraphe
2 Pro possède des dispositifs de fixation au sol l’empêchant de tourner ou de bouger.
1 - Placer l’appareil à l’endroit souhaité.
2 - Repérer les 2 trous pour la fixation au sol.
au sol puis replacer l'appareil.
4 - Fixer l’appareil avec les vis
1- L’installation électrique doit être réalisée par un électricien
qualifié. L’installation électrique doit correspondre aux normes en vigueur dans le pays.
2- L’alimentation doit être réalisée en classe 1. L’appareil doit
être raccordé à un boîtier de connection relié à la terre. Le circuit d’alimentation électrique doit être protégé par un disjoncteur différentiel haute sensibilité de 30 mA calibré à 20 A. Ce raccordement doit servir exclusivement à l’alimentation du SANICUBIC
2 Pro. Si le câble de cet appareil est endommagé, il doit être remplacé par le fabricant ou son SAV afin d’éviter tout danger.

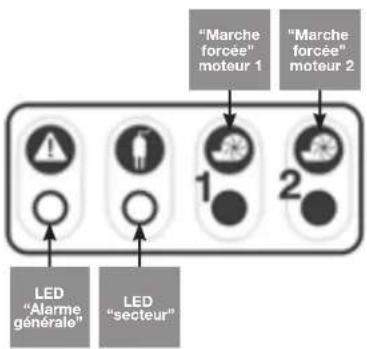

1/ Alarmes générales : Alarme de niveau : Si le niveau d’eau à l’intérieur de l’appareil est anormalement haut : déclenchement de la sirène + allumage de la LED rouge alarme + démarrage de l’autre moteur 3 secondes après (voir visuel clavier de commande). Alarme temporelle : Si un des 2 moteurs marche pendant plus de 1 minute : déclenchement de la sirène + allumage de la LED rouge alarme + démarrage de l’autre moteur 3 secondes après. Alarme secteur : En cas de coupure secteur (ou lorsqu’on débranche l’appareil) : déclenchement de la sirène + allumage de la LED rouge alarme + clignotement de la LED jaune secteur. 2/ RAZ (Remise A Zéro) alarmes générales : Si le problème ayant déclenché une des alarmes ci-dessus dispa- raît, la sirène s’arrête, mais la LED rouge d’alarme reste allumée pour mémoriser le fait que le système a rencontré un problème. Une des deux touches du clavier permet d’arrêter la sirène dans tous les cas, mais elle ne permettra d’éteindre la LED rouge que si le problème ayant déclenché l’alarme a été résolu. Les alarmes du boîtier déporté resteront également actives tant que le pro- blème n’a pas été résolu. Ceci permet d’éviter qu’un système soit “abandonné” en défaut.
Le boîtier d’alarme déportée est en liaison HF avec le SANICUBIC
Pro. Il reçoit de celui-ci les diverses informations d’alarme. Si d’autres appareils fonctionnant en HF se trouvent perturbés par le sys- tème (ou l’inverse), il a été prévu une commutation du codage HF, qui relie la carte de base et le boîtier d’alarme déportée. En cas d’interférence avec d’autres appareils HF ou d’autres appareils SANICUBIC

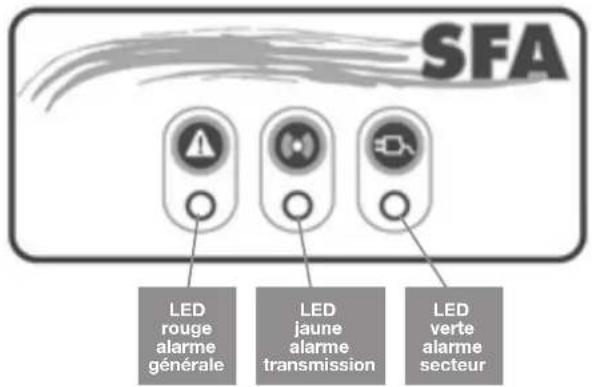

2 Pro à proximité, débrancher l’appareil et le module déporté, commuter 1 ou plusieurs des 4 switchs de la carte de l’appareil, et faire de même sur la carte du boîtier déporté. Attention : le code doit être le même entre les 2 cartes. Pour la fixation murale du boîtier se baser sur le visuel suivant : Le boîtier d’alarme comporte 5 LEDS et 1 buzzer. Les LED s’allument uniquement pour signaler un défaut 1/ La LED rouge “alarme générale” reproduit le fonctionnement de la LED correspondante de la carte de base. 2/ La LED jaune “réception HF” reproduit le fonctionnement de la LED jaune secteur de la carte de base : - allumé en fixe = transmission OK, carte de base sous tension secteur - clignotante = transmission OK, mais défaut secteur sur la carte de base (qui fonctionne alors sur accu) - éteinte = plus de réception HF de la carte de base = perte de signal HF, ou accumulateur de la carte de base déchargée ou panne de la carte de base. 3/ La LED verte “secteur” indique le statut de l’alimentation du boîtier d’alarme déportée : - allumée en fixe = boîtier sous tension secteur - clignotante = défaut secteur sur le boîtier (qui fonctionne alors sur accumulateur) - éteinte = panne du boîtier ou accumulateur du boîtier déchargé 4/ Le buzzer sonne en continue lors d’une alarme. Il s’arrête de sonner si les alarmes disparaissent ou si on appuie sur la touche RAZ Alarme générale. LED rouge alarme générale LED jaune alarme transmission LED verte alarme secteur “Marche forcée” moteur 1 LED “Alarme générale” LED “secteur”“Marche forcée” moteur 211
1- Une fois les raccordements hydrauliques et électriques
effectués, vérifier l’étanchéité des raccordements en laissant couler de l’eau successivement par chaque entrée utilisée. S’assurer du bon fonctionnement de l’appareil en effectuant un essai en eau de 2 cycles de démarrage au minimum.
2- ATTENTION : ne pas faire fonctionner les moteurs
en marche forcée (en appuyant sur les boutons poussoirs du boîtier) avant d’avoir mis les pompes en eau. Un fonctionnement à sec détériore le système de broyage.
MAINTENANCE Le bon fonctionnement de la station de relevage doit être vérifié visuellement une fois par mois et doit régulièrement être contrôlé par un personnel qualifié (annuellement). Si tou- tefois vous rencontriez des problèmes techniques, demandez conseil au service après-vente. Si le câble de cet appareil est endommagé, il doit être remplacé par le fabricant ou son service après vente pour éviter tout danger.
2 Pro est garanti 2 ans pièces et main- d’œuvre dans la mesure où l’installation et l’utilisation sont conformes à la présente notice.
2 Pro est conçu pour évacuer les eaux usées d’origine domestique. Toute autre application entraînerait l’annulation de la garantie. Ne jamais rejeter serviettes, préservatifs, articles d’hygiène, huiles, solvants, déchets, acides, bases, autres liquides potentiellement explosifs, corrosifs…
2- ATTENTION : En cas de coupure de courant, arrêter
tout écoulement d’eau sur les appareils reliés au SANICUBIC
3- Ne pas installer/utiliser dans une zone à risque
2 Pro est conforme à la norme EN 12050-1 (station de relevage pour effluents contenant des matières fécales) ainsi qu’aux directives Européennes sur les produits de construction, la sécurité électrique et la compatibilité électromagnétique.1 DESCRIPTION The SANICUBIC
