Producttype	Pompstation
Merk	Sanibroyeur
Model	Sanicubic 2 Classic Expertline
Gebruik	Afvoer van huishoudelijk afvalwater
Aantal pompen	2 onafhankelijke pompen met versnipperaar
Maximale opvoerhoogte	11 m
Tankinhoud	47 L
Maximaal opgenomen vermogen	3000 W
Voedingsspanning	220-240 V
Frequentie	50 Hz
Maximale stroomsterkte	13 A
Beschermingsgraad	IP67
Toelaatbare watertemperatuur	35 °C continu, 70 °C intermitterend (max 5 min)
Netto gewicht	30 kg
Elektrische klasse	I
Afvoerdiameter	DN 50
Beschikbare ingangen	DN40/50 en DN100/110
Alarm	Visueel (rode LED) en geluid (sirene)
Garantie	2 jaar onderdelen en arbeid
Normen	EN 12050-1, Europese richtlijnen
Werking	Afwisselend pompen, gelijktijdige noodmodus bij defect
Onderhoud	Maandelijkse visuele controle, jaarlijkse controle door gekwalificeerde professional
Elektrische veiligheid	Differentieelschakelaar 30 mA, aardverplichting

Veelgestelde vragen - Sanicubic 2 Classic Expertline Sanibroyeur

Wat te doen bij sirene en knipperende alarm-LED?

Dit wijst op een defect detectiesysteem. Raadpleeg de klantendienst van SFA.

Hoe het Sanicubic 2 Classic leegmaken?

Koppel de stroom los, ontgrendel het deksel, verwijder een van de aftappluggen, gebruik dan een waterslang van een stofzuiger om de tank leeg te zuigen. Plaats de plug en het deksel terug.

Wat is de maximale opvoerhoogte?

De maximale opvoerhoogte is 11 meter.

Kan ik een douche of bad op hetzelfde niveau als het station aansluiten?

Ja, maar het bovenste deel van de afvoerleidingen moet op een minimale hoogte van 250 mm boven de vloer worden geplaatst.

Hoe reset ik het alarm na een storing?

Druk op de toets RAZ alarme op het toetsenbord. De sirene stopt, maar de rode LED gaat pas uit als het probleem is opgelost.

Wat te doen als de pompen continu draaien?

Mogelijke oorzaken: verstopte afvoerleiding of te hoge opvoerhoogte. Ontstop de leiding of pas de installatie aan.

Kan ik chemicaliën of vochtige doekjes in het station gooien?

Nee. Het apparaat is alleen ontworpen voor huishoudelijk afvalwater. Gooi nooit handdoeken, condooms, oliën, oplosmiddelen, zuren, enz., anders vervalt de garantie.

Hoe schakel ik een defecte motor uit in afwachting van reparatie?

Zet het apparaat uit, ontgrendel het deksel, zet vervolgens op de elektronische printplaat de bijbehorende schakelaar (SW1 voor motor 1, SW2 voor motor 2) in de UIT-stand. Het apparaat werkt dan op de resterende motor.

Wat is de maximaal toegestane watertemperatuur?

De gemiddelde toelaatbare temperatuur is 35 °C, en intermitterend (max 5 minuten) tot 70 °C (voor warme afvoercycli van vaatwasser en wasmachine).

Hoe bevestig ik de tank aan de vloer?

Plaats het apparaat op de gewenste locatie, teken de omtrek, bevestig vervolgens de bevestigingsbeugels aan de vloer volgens het boorplan (markering B11). Plaats het apparaat terug en schroef het vast op de beugels.

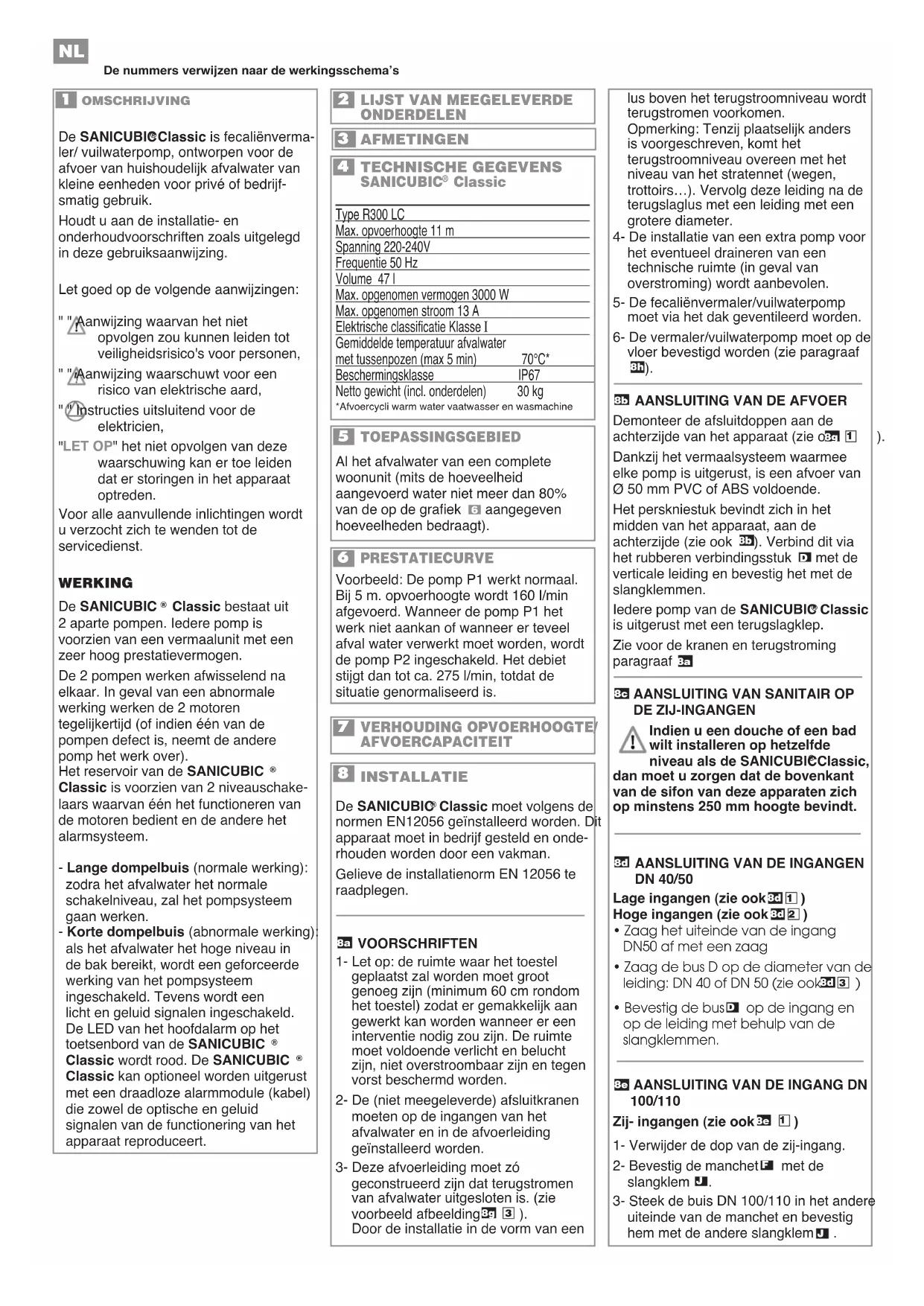

GEBRUIKSAANWIJZING Sanicubic 2 Classic Expertline Sanibroyeur

De SANICUBI®Classic is fecaliènverma-ler/ vuiwwaterpomp, ontworpen voor de afvoer van huishoudelijk afvalwater van kleine eenheden voor privé of bedrij-fsmatig gebruik.

Houdt u aan de installment- en onderhoudvoorschriften zoals uitgelegd in deze gebruiksaanwijzing.

Let goed op de volgende aanwijzingen:

"Anwijzing waarvan het Niet opvolgen zou=kennen leiden tot veiligheidsrisico's voor Personen,
"Aanwijzing waarschuwt voor een risico van elektrische aard,
"9 Instructies uitsluitend voor de elektricien,
"LET OP" het Niet opvolgen van deze waarschuwing kan er toe leiden dat er storingen in het apparatus optreden.

Voor alle aanvullende inlichtingen worden u verzocht zich te wenden tot de serviceddienst.

WERKING

De SANICUBIC® Classic bestaatuit 2 apartepompen.lederepompis voorzien van een vermaalunit met een zeer hoog prestatievermogen.

De 2 pompen werken afwisseldend na elkaar. In geval van een abnormale Werking werken de 2 motoren tegelijkertijd (of indien een van de pompen defect is, neemt de andere pomp het werk over).

Het reservoir van de SANICUBIC Classic is voorzien van 2 niveauschakelaars waarvan een het functioneren van de motoren bedient en de andere het alarmsystem.

• Lange dompelbuis (normale werking): zodra het afvalwater het normale schakelniveau, za het pompsystem gaan werken.
• Korte dompelbuis (abnormale werking) als het afvalwater het hogeiveau in de bak bereikt, worden een geforceerde werking van het pompysysteme ingeschakeld. Tevens worden een Licht en geluid signalen ingeschakeld. De LED van het hoofdalarm op het toetsenbord van de SANICUBIC Classic wordt rood. De SANICUBIC Classic kan optioneel worden uitgerust met een draadloze alarmmodule (kabel) die zowel de optische en geluid signalen van de functionering van het apparaat reproduceert.

LIJST VAN MEEGELEVERDE ONDERDELEN

3 AFMETINGEN

Type R300 LC
Max. opvoerhoogte 11 m
Spanning 220-240V
Frequentie 50Hz
Volume 471
Max. opgenomen vermogen 3000 W
Max. opgenomen stroom 13 A
Elektrische classificatie Klasse I
Gemiddelde temperatuur afvalwater
met tessenpozen (max 5 min) 70^^
Beschermingsklasse IP67
Netto gewicht (incl. onderdelen) 30 kg
Afvoercycli warm water vaatwasser en wasmachine

TOEPASSINGSGEBIED

Al het afvalwater van een complete woonunit (mits de hoeveelheid aangevoerd water Nieteer dan 80% van de op de grafiek 6 aangegeven hoeveelheden bedraagt).

6 PRESTATIECURVE

Voorbeeld: De pomp P1 werkkt normalaal. Bij 5 m. opvoerhoogte wordt 160 l/min afgevoerd. Wanner de pomp P1 het werk Niet aankan of wanner er teveel afval water verwerkt moet worden, wordt de pomp P2 ingeschakeld. Het debiet stijgt dan tot ca. 275 l/min, totdat de situatie genormaliseerd is.

VERHOUDING OPVOERHOOGTE AFVOERCAPACITEIT

8 INSTALLATIE

De SANICUBIO Classic moet volgens de normen EN12056 geinstalleerd worden. Dit apparaat moet in bedrijf gesteld en onderhonden worden door een vakman.

Gelieve de installmentnorm EN 12056 te raadplegen.

3a VOORSCHRIFTEN

1-Let op: de ruimte waar het toestel geplaatst za worden moet groot genoeg zich (minimum 60 cm rondon het toestel) zodate er gemakkelijk aan gewerkt kan worden wanner er een interventie nodig zou zich. De ruimte要去 voldoende verlicht en belucht zich, Niet overstroombaar zich en tegen vorst beschermd worden.
2- De (niet meegeleverde) afluitkranen moeten op de ingangen van het afvalwater en in de afvoerleiding geinstalleerd worden.
3- Deze afvoerleiding moet zo
geconstrueerd zich dat terugstromen
van afvalwater uitgesloten is. (zie
voirbeeld afbeeling 3).
Door de installmentie in de vorm van een

lus boven het terugstroomniveau worden terugstromen voorkomen.

Opmerking: Tenzij plaatseijk anders is voorgeschreveen, komt het terugstroomniveau overeen met het niveau van het stratennet (wegen, trotoirs...). Vervolg deze leiding na de terugslaglus met een leiding met een grotere diameter.

4- De installmentie van een extra pomp voor het eventuele draineren van een technische ruimte (in geval van overstroming) worden aanbevolen.
5- De fecaliënvermaler/vuilwaterpomp moet via het dak geventileerd worden.
6- De vermaler/vuilwaterpomp moet op de vloer bevestigd worden (zie paragraaf 3h).

AANSLUITING VAN DE AFVOER

Demonteer de afsluitdoppen aan dechterzijde van het apparatus (zie or

Dankzij het vermaalsystem waarmee elke pomp is uitgerust, is een afvoer van 050mm PVC of ABS voloende.

Het perskniestuk bevindt zich in het midden van het apparaat, aan dechterzijde (zie ook 35). Verbind dit via het rubberen verbindingsstuk met de verticale leiding en bevestig het met de slangklemmen.

ledere pomp van de SANICUBIC Classic is uiterust met een terugslagklep.

Zie voor de kranen en terugstroming paragraaf 3a

AANSLUITING VAN SANITAIR OP DE ZIJ-INGANGEN

Indien u een douche of een bad wilt installeren op hetzelfde niveau als de SANICUBIcclassic, dan要去 zorgen dat de bovenkant van de sifon van deze apparaten zich opp minstens 250~mm hoogte bevindt.

AANSLUITING VAN DE INGANGEN DN 40/50

Lage ingangen (zie ook 1)

Hoge ingangen (zie ook 32)

Zaag het uiteinde van de ingang DN50 af met een zaag
Zaag de bus D op de diameter van de leiding: DN 40 of DN 50 (zie ook 3)
- Bevestig de bus op de ingang en op de leiding met behulp van de slangklemmen.

AANSLUITING VAN DE INGANG DN 100/110

Zij- ingangen (zie ook

1- Verwijder de dop van de zich-ingang.
2- Bevestig de manchet met de slangklem.
3- Steek de buis DN 100/110 in het andere uiteinde van de manchet en bevestig hem met de andere slangklem.

Boveningangen (zie ook 2

1-Zaag het hoge uiteinde van de ingang DN100 open met een zaag.
2- Bevestig de manchetFhet de slangklem .
3- Steek de buis DN 100/110 in het andere uiteinde van de manchet en bevestig hem met de andere slangklem

AANSLUITING VAN DE BELUCHTING

1-BELUCHTING VAN SANICUBI/Classic

Eén van de boveningangen DN50要去 de ventilatie gebruikt worden. De luchtleiding要去 op het dak worden aangesloten. Zaag het uiteinde van een van de ingangen DN50 open met een zaag. Bevestigervolgens de manchet het de slangklem . Geek de buis DN50 in het andere uiteinde en bevestig hem met de andere slangklem

LET OP: Geen vacuumafsluier aansluiten op de afzugleiding, voor een goede werkig van het apparaat moet de leiding open blijven.

2- VENTILATIE VAN HET ELEKTRISCHE GEDEELTE: verbind de meegeleverde PVC slang 8-11 'Christal' aan het bedieningspaneel van de sanicubic (zie schema 1 2). Het andere eind van de pijp dientussen de 1 en 2 meter boven het apparaat uit te steken, om zo te voorkomen dat er water in het elektrische gedeelte van de sanicubic kom bij een overstroming.

SANICUBIC Classic is voorzien van 2 stoppen31).

Onderbreek de elektrische voeding van het toestel.

Voor het legen van het apparaat:

1-Klik het deksel los.
2- Verwijder 1 van de 2 stoppen.
3-Voer de stofzuigerbuis (voor water) door om het apparaat te legen. De doorvoerdiameter is 40~mm
4- Plaats na het ledigen de stop en verwolgens het deksel waar terug.

VLOERBEVESTIGING

SANICUBIC Classic is voorzien van een vloerbevestigingsset zDat het apparaat Niet kan draaien of bewegen.

1- Plaats het apparaat op de gewenste plaats.
2-Teken de omtrek van het apparaat.
3- Plaats de winkelhaken en bevestig ze op de vloer volgens de boortekening (3p
4-Zet het apparaat terug.
5- Bevestig het apparaat met de schroeven

1- De elektrische aansluitingen要去en uitgevoerd worden door een bevoegt elektricien.

De elektrische installmentie要去 an de in het land geldende normen voldoen.

2- De voeding moet in Klasse I uitgevoerd worden. Het apparaat moet aangesloten worden op een geaard verbindingskastje. De elektrische voeding moet beveiligd worden door een snelwerkende stroomonderbreker van 30mA afgesteld op 20A.

Deze aansluiting mag enkel dienen voor de voeding van de SANICUBIC Classic.

Indien de kabel van dit apparaat beschadigd is, moet hij door de fabrikant of zichen servicedienst verrangen worden, teneinde ieder gevaar uit te sluiten.

Indien het waterniveau in het apparaat abnormaal hoog is: sirene schakelt in ^+ rode alarm LED gaat branden ^+ de andere motor start na 3 seconden (zieplaatje toetsbord bediening).

Alarm voedingsspanning: In geval van een stroomonderbreking: sirene schakelt in + rode alarm LED gaat branden + gele LED netspanning knippert.

Tijdalarm:

Indien eén van de 2 motoren longer dan 1 minuut werk: sirene schakelt in + rode alarm LED gaat branden + de andere motor start na 3 seconden.

2/ RESET (Reset) hoofdalarmen:

Indien het probleem dat een van bovenstaande alarmen heeft ingeschakeld, opgelost is, stopt de sirene, maar de rode alarm LED blijdt branden om aan te geven dat er een probleem in het systeme geweest is. Met de toets "RESET alarm" op het toetsenbord kan de sirene in alleGeVallen uitgeschakeld worden, maar hiermee kan de rode LEDuitsluitend gedoofd worden, indien het probleem dat het alarm heeft ingeschakeld, opgelost is. Zo worden voorkomen dat een systeme met een storing "vergeten" worden.

• De SANICUBIC® Classic volder aan de eisen conform de Norm EN12050-1 en EN60335-2-41 (afvoerpomp voor fecalienhoudend afvalwater) alsmede aan de Europese richtlijnen betreffende elektrische veilighheid en elektromagnetische compatibiliteit.

De installmente en het gebruik van dit apparaat要去en overeenkomen aan de Europese installmentnormen EN12056 en deplaatselijk geldende eisen.

IN BEDRIJF STEllen

1- Wanner alle leidingen zijn aangesloten, dient de waterdichtheid van de aansluitingen te worden gecontroleerd door water te latent stromen door alle toevoeren. Controleer de werkking van het apparaat door ten minste twee cyclte latent pompen.
2.-LET OP: staat de motoren nooit manueel in werkung treden (dmv de drukknoppen op de deksel) zonder dat er water in de pomp zit. Het latent pompen zonder water kan het maalsystem beschadigen.

GEBRUIK

1- De SANICUBIC® Classic is geschikt voor de afvoer van afvalwater van huishoudelijk gebruik. Het gebruik van de SANICUBIC® Classic voor andere doeleinden dan voorgeschreven za de garantie doen verrallen. Spoel nooit vochtige doekjes, condooms, maandverband, tampons, olie, oplosmiddelen, afval, zuren, mogelijk explosieve middelen,...etc. door.
2- LET OP: Sluit in geval van stroomuitval onmiddelijk de watertoevoeren van de aangesloten toestellen af.
3-Installeer/gebruik de SANICUBIC Classic nicht in een omgeving waar möglichxplosiegevaar is.

ONDERHOUD

Eenmaal per maand moet gecontroleerd worden of de SANICUBIC® Classic nog steeds goed werk, en eenmaal per maar要去 het apparaat worden nagekeken door een vakman. Mocht den desondanks problemen ontstaan, dan kunt u once servicedienst om advies vragen. Wanner de elektriciteitskabel van het apparaat kapot is, dient deze te worden verrangen door de fabrikant of door de servicedienst, teneinde alle gevaar uit te sluiten.

GARANTIE

Wij bieden tweeJAar garantie op onderdelen en reparaties aan de SANICUBIC * Classic, op voorwaarde dat deze correct geinstalleerd en gebruikt worden, zoals aangegeven in de gebruiksaanwijzing.

EVENTUELE WERKZAAMHEDEN

INSTRUCTIES UITSLUITEND BESTEMD VOO TECHNISCH PERSONEEL

Haal voor alle andere werkzaamheden de stekker uit het stopcont

Eerste op het apparaat uit te voeren werkzaamheden

GECONSTATEERDE STORING	MOGELIJKE OORZAKEN	OPLOSSINGEN
1 - Zoem + LED hoofdalarm knippert	• Detectiesystem defect	• Neem contact op met de aftersales adefeling van SFA
2 - Zoem + LED hoofdalarm brandt	• Leiding verstopt • Pomp verstopt of geblok-keerd	• Schakel de pompen wee in (met knop voor geforceerde inschakeling - MF), meerere malen drukken • Raadpleeg een erkende SFA monteur
3 - LED hoofdalarm	• Het apparaat hebft het volgende probleem: Leiding verstopt, pomp(en) geblok-keerd of verstopt • Het apparaat hebft een stroomonderbreking ondergaan	• Druk op 1 van de 2 knopp MF om te resetten (alarm wordenuitgeschakeld)
4 - Zoem + LED hoofdalarm + gele LED spanningsnet knippert	• Stroomonderbreking	• Druk op 1 van de 2 knopp MF om het alarm te stoppen • Controleer elektriciteits-installatie • Neem contact op met de aftersales adefeling van SFA

Tweede op het apparaat uit te voeren werkzaamheden

GECONSTATEERDE STORING	MOGELIJKE OORZAKEN	OPLOSSEN
Motor start nicht, maar gefor-cerde inschakeling werkt wel	• Printplaat defect	• Neem contact op met de aftersales afdeling van SFA
Pompen werken constant	• Afvoerijp verstopt • Opvoerhoogte te hoog • Detectiesystem defect • Elektronische kaart defect	• Afvoerijp ontstoppen • Controllerinstallatie (*) • Neem contact op met de aftersales afdeling van SFA
Opstarten pompen worden steeds onderbroken	• Terugslagkleppen zich lek of kapot	- Terugslagkleppen schoon-maken of verwagen

(*) Probeer zoveel möglich bochten van 90^ te voorkomen, wanner er spreke is van een grote opvoerhoogte.

MF: marché forquee (geforcee inschakeling)

Een pieptoon geeft aan dat het apparaat Nieteer van stroom voorzien worden.

Haal de kap los.
Schroef slangklen van
de defeche motor los (de terugslagklep blijft op+zijn
plaats tijdens het herstellen
van de motor).

Zet de kap terug op+zijn plaa Sluit de afvoer weeer aan. Gebruik de doGom de uitgang van de motorbedrading van het deksel te dichten. Bevestig de slangkierB

Schroef slangklenbos. Maak de motorbedrading los van het kronsteentC

Draai de schroevd van de kap los. Gebruik de handgree om de motor voorzichtig op te tilen.

Werkzaamheden aan de printplaat (zie ook afbeelding 1): haal de switch die bij het nummer van de defectemotor behoort, van de

ON-stand at:

1 = motor 1

2 = motor 2

Het apparaat za zo nicht in de "alarm"-stand gezet worden en de printplaat za uitsluitend de resterende motor van stroom voorzien.

MONTAGE VAN DE MOTOR

Verwijder de doen het luik.

Draai de motor weer vast op het luik en zet het luik weer terug.

Sluit de motorbedrading weeraan (zie ook afbeeldin

Let op:

Neem de kleurcode in acht:

Blauwe draad met blauwe draad

Bruine draad met bruine draad

Groene draad met groene draad

Witte draad met de witte draad

Zet de motorswitch van de printplaat op de ON stand.

Sluit de afvoer weeer aan.

Zet het apparaat onder spanning.

Voer opniewe een complete testuit vooringebruikname (zie paragraaf).

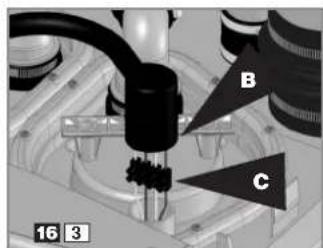

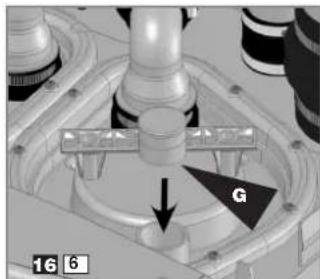

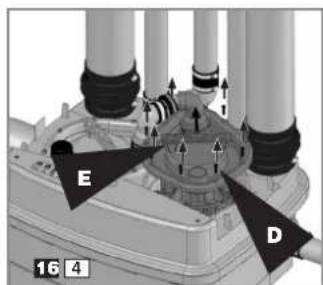

16 DEMONTAGE

INSTRUCTIES UITSLUITEND BESTEMD VOC TECHNISCH PERSONEEL

Indien het Niet möglichk is de moto goed te lien werken, kan het gebo van deze motor "uitgeschakeld" worden door de bijbehorende "switop op de kaart om te schakelen.

(SW1: switch 1 en 2 voor motor

De "uitgeschakelde" motor kan gedemonteerd worden. Het apparaat werkt dan met de resterende moto

Indien de defeche motor
terug moet waar de fabrikant
kunt u de fecaliënvermaler/
vuilwaterpomp op minimaal
niveau lately werken met eer
motor.

Draai de schroeve van de defeche motor los.
